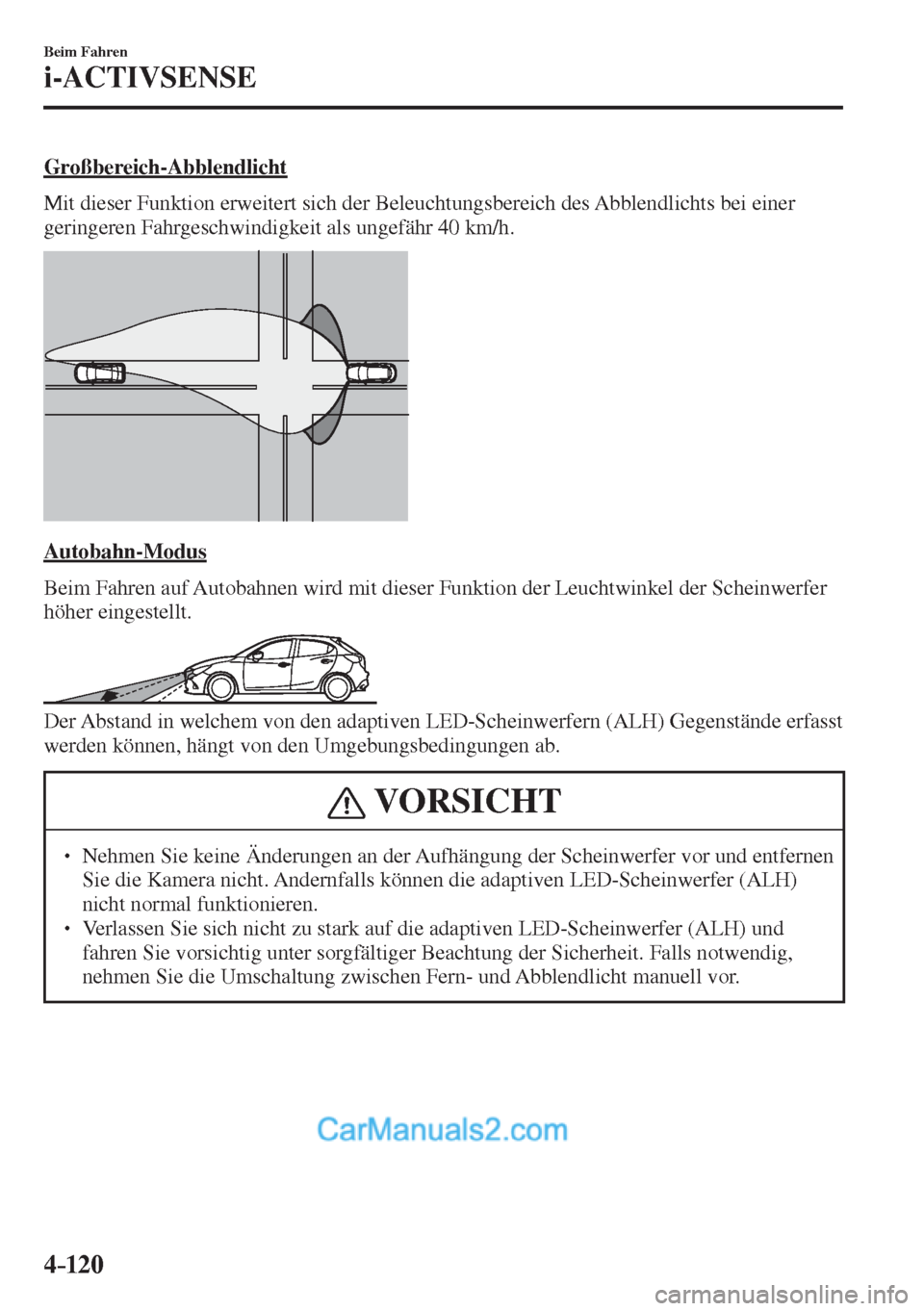

2017 MAZDA MODEL 2 Betriebsanleitung (in German)

4–120
Beim Fahren
i-ACTIVSENSE
Großbereich-Abblendlicht
Mit dieser Funktion erweitert sich der Beleuchtungsbereich des Abblendlichts bei einer
geringeren Fahrgeschwindigkeit als ungefähr 40 km/h.


Autobahn-Modus
Beim Fahren auf Autobahnen wird mit dieser Funktion der Leuchtwinkel der Scheinwerfer
höher eingestellt.


Der Abstand in welchem von den adaptiven LED-Scheinwerfern (ALH) Gegenstände erfasst
werden können, hängt von den Umgebungsbedingungen ab.
VORSICHT
  Nehmen Sie keine Änderungen an der Aufhängung der Scheinwerfer vor und entfernen
Sie die Kamera nicht. Andernfalls können die adaptiven LED-Scheinwerfer (ALH)
nicht normal funktionieren.
  Verlassen Sie sich nicht zu stark auf die adaptiven LED-Scheinwerfer (ALH) und
fahren Sie vorsichtig unter sorgfältiger Beachtung der Sicherheit. Falls notwendig,
nehmen Sie die Umschaltung zwischen Fern- und Abblendlicht manuell vor.

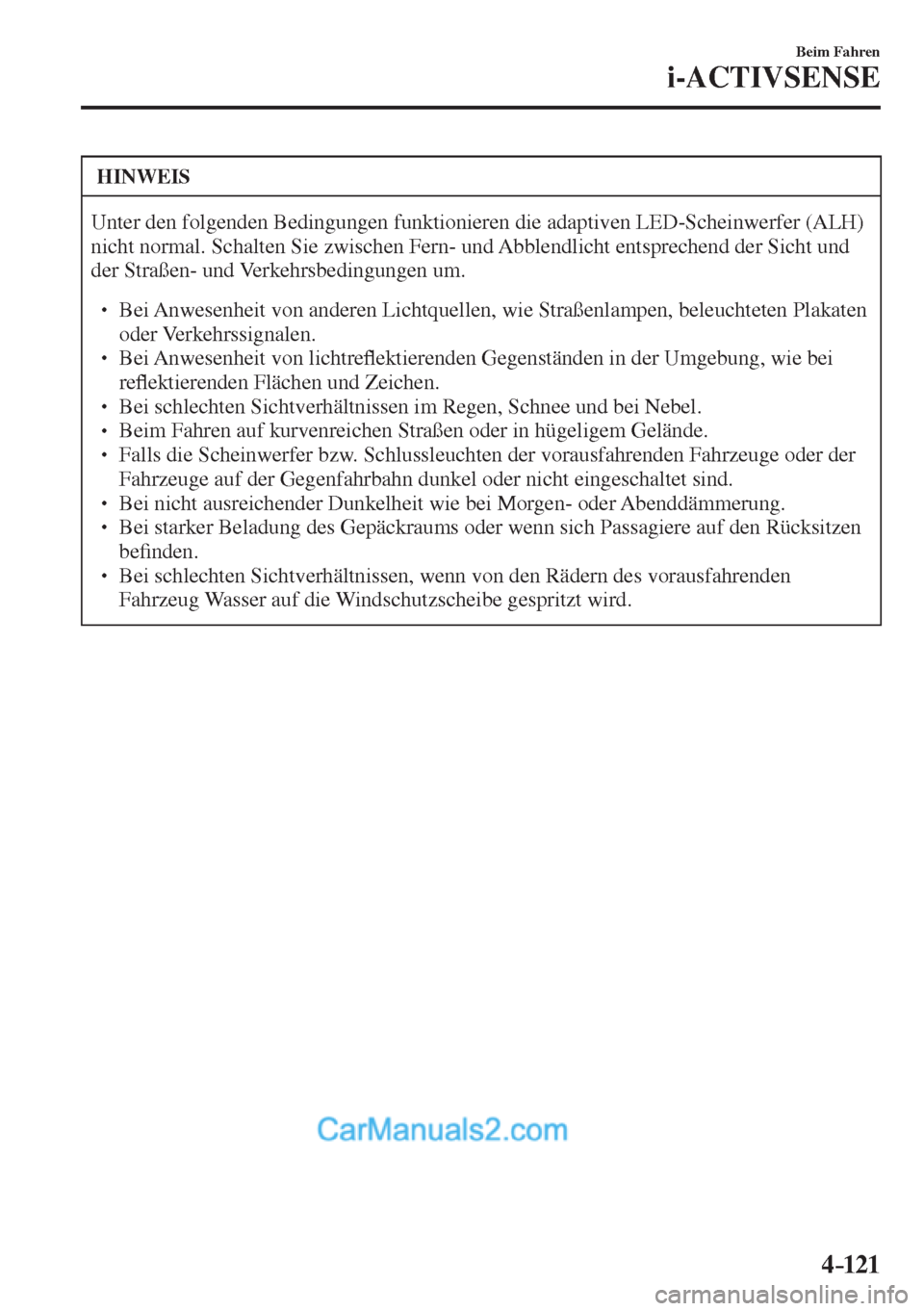

4–121
Beim Fahren
i-ACTIVSENSE
HINWEIS
Unter den folgenden Bedingungen funktionieren die adaptiven LED-Scheinwerfer (ALH)
nicht normal. Schalten Sie zwischen Fern- und Abblendlicht entsprechend der Sicht und
der Straßen- und Verkehrsbedingungen um.

 Bei Anwesenheit von anderen Lichtquellen, wie Straßenlampen, beleuchteten Plakaten
oder Verkehrssignalen.
  Bei Anwesenheit von lichtreÀ ektierenden Gegenständen in der Umgebung, wie bei
reÀ ektierenden Flächen und Zeichen.

 Bei schlechten Sichtverhältnissen im Regen, Schnee und bei Nebel.
 Beim Fahren auf kurvenreichen Straßen oder in hügeligem Gelände.
 Falls die Scheinwerfer bzw. Schlussleuchten der vorausfahrenden Fahrzeuge oder der
Fahrzeuge auf der Gegenfahrbahn dunkel oder nicht eingeschaltet sind.
  Bei nicht ausreichender Dunkelheit wie bei Morgen- oder Abenddämmerung.
 Bei starker Beladung des Gepäckraums oder wenn sich Passagiere auf den Rücksitzen
be¿ nden.

 Bei schlechten Sichtverhältnissen, wenn von den Rädern des vorausfahrenden
Fahrzeug Wasser auf die Windschutzscheibe gespritzt wird.

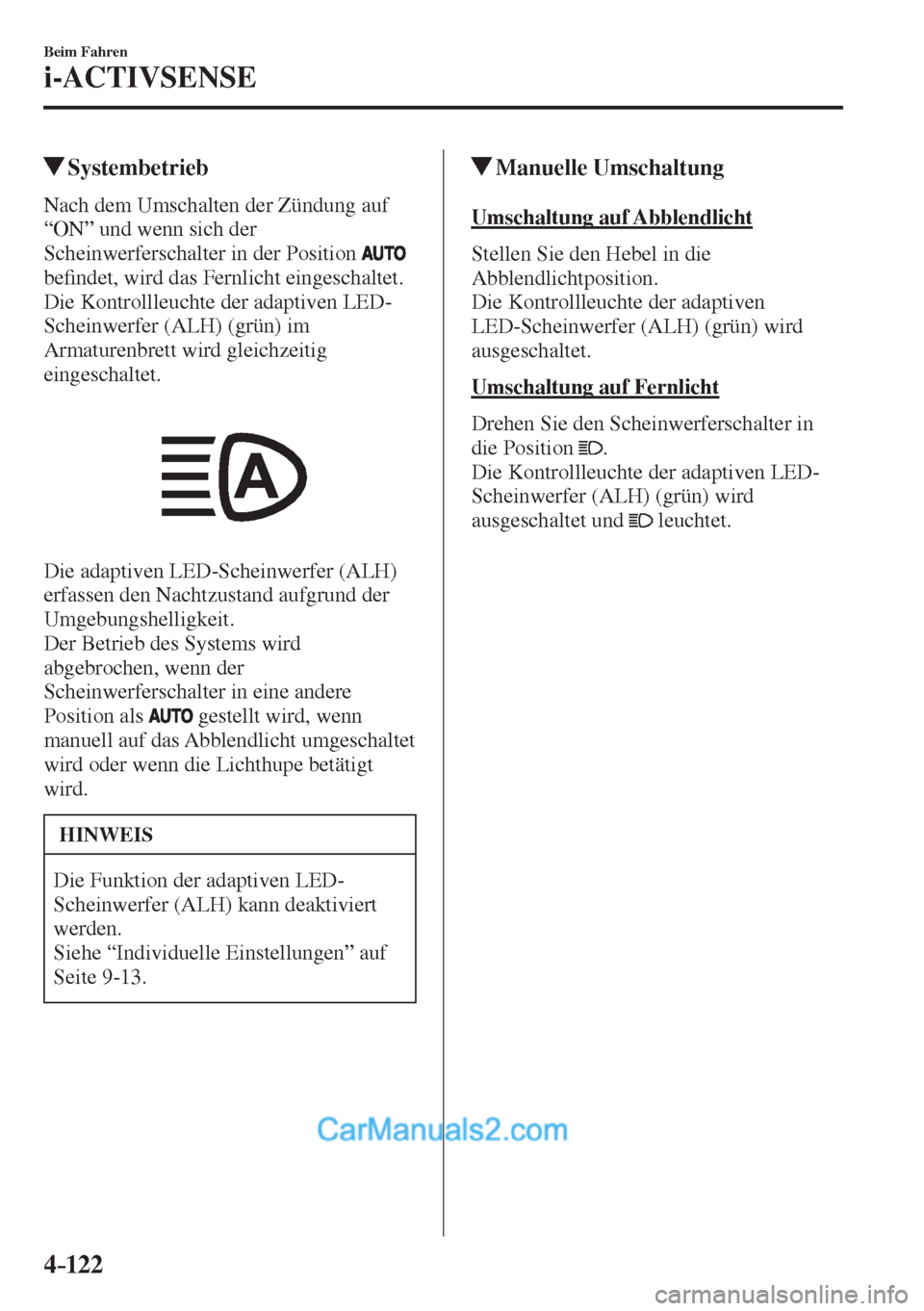

4–122
Beim Fahren
i-ACTIVSENSE
Systembetrieb
Nach dem Umschalten der Zündung auf
“ON” und wenn sich der
Scheinwerferschalter in der Position

be¿ ndet, wird das Fernlicht eingeschaltet.
Die Kontrollleuchte der adaptiven LED-
Scheinwerfer (ALH) (grün) im
Armaturenbrett wird gleichzeitig
eingeschaltet.


Die adaptiven LED-Scheinwerfer (ALH)
erfassen den Nachtzustand aufgrund der
Umgebungshelligkeit.
Der Betrieb des Systems wird
abgebrochen, wenn der
Scheinwerferschalter in eine andere
Position als
gestellt wird, wenn
manuell auf das Abblendlicht umgeschaltet
wird oder wenn die Lichthupe betätigt
wird.
HINWEIS
Die Funktion der adaptiven LED-
Scheinwerfer (ALH) kann deaktiviert
werden.
Siehe “Individuelle Einstellungen” auf
Seite 9-13 .
Manuelle Umschaltung
Umschaltung auf Abblendlicht
Stellen Sie den Hebel in die
Abblendlichtposition.
Die Kontrollleuchte der adaptiven
LED-Scheinwerfer (ALH) (grün) wird
ausgeschaltet.
Umschaltung auf Fernlicht
Drehen Sie den Scheinwerferschalter in
die Position
.
Die Kontrollleuchte der adaptiven LED-
Scheinwerfer (ALH) (grün) wird
ausgeschaltet und
leuchtet.

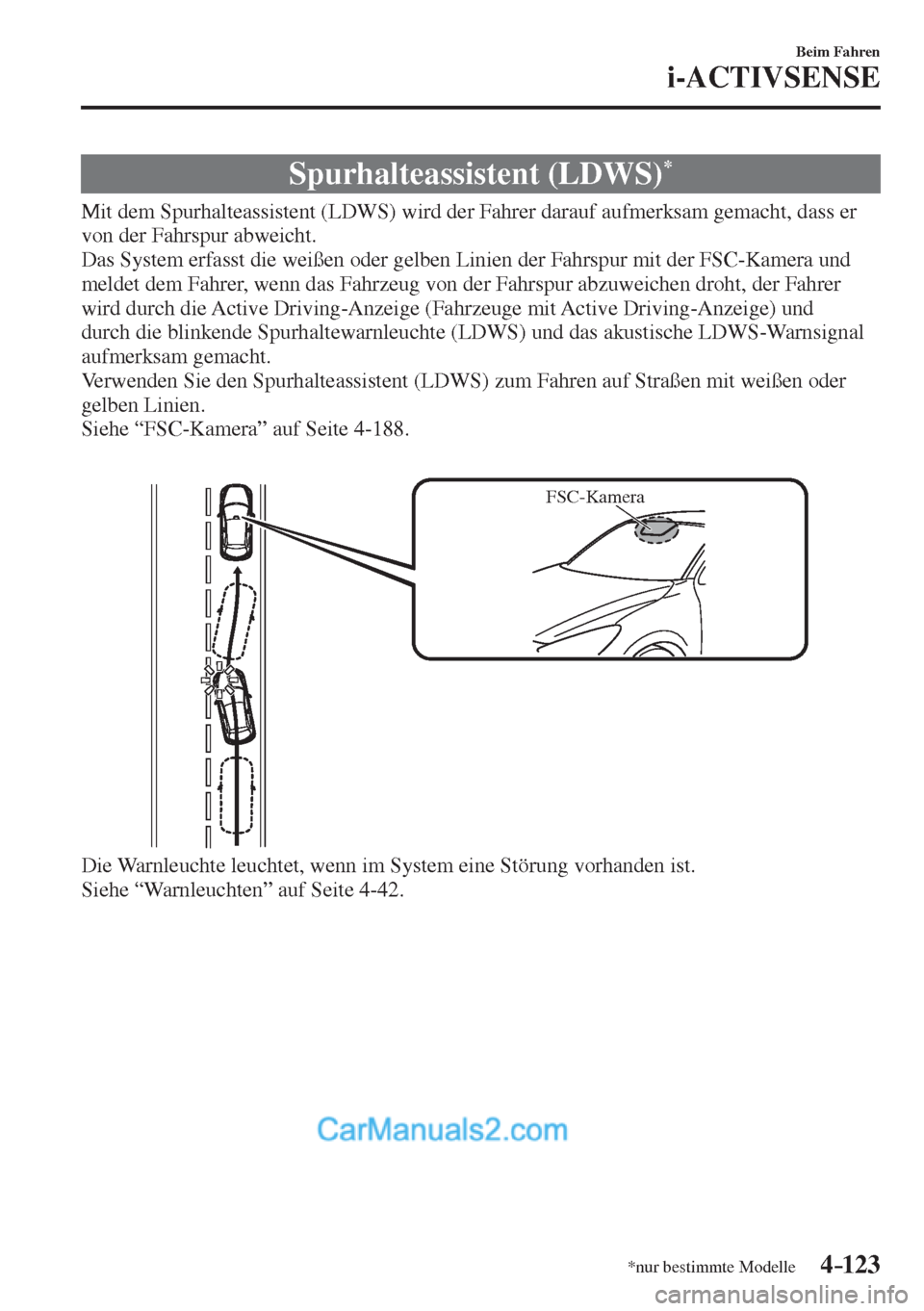

4–123
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
Spurhalteassistent (LDWS) *
Mit dem Spurhalteassistent (LDWS) wird der Fahrer darauf aufmerksam gemacht, dass er
von der Fahrspur abweicht.
Das System erfasst die weißen oder gelben Linien der Fahrspur mit der FSC-Kamera und
meldet dem Fahrer, wenn das Fahrzeug von der Fahrspur abzuweichen droht, der Fahrer
wird durch die Active Driving-Anzeige (Fahrzeuge mit Active Driving-Anzeige) und
durch die blinkende Spurhaltewarnleuchte (LDWS) und das akustische LDWS-Warnsignal
aufmerksam gemacht.
Verwenden Sie den Spurhalteassistent (LDWS) zum Fahren auf Straßen mit weißen oder
gelben Linien.
Siehe “FSC-Kamera” auf Seite 4-188 .


FSC-Kamera

Die Warnleuchte leuchtet, wenn im System eine Störung vorhanden ist.
Siehe “Warnleuchten” auf Seite 4-42 .

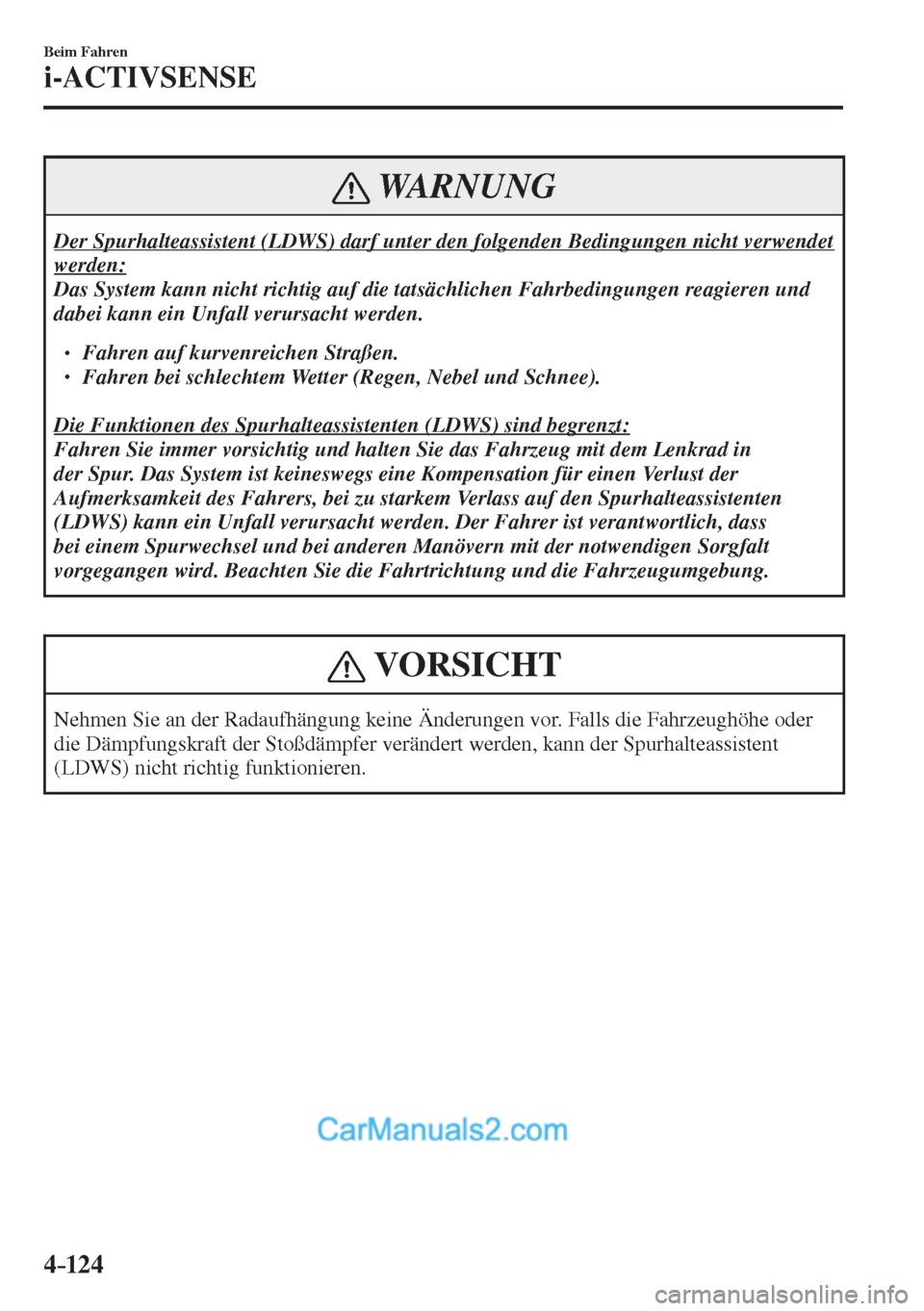

4–124
Beim Fahren
i-ACTIVSENSE
WARNUNG
Der Spurhalteassistent (LDWS) darf unter den folgenden Bedingungen nicht verwendet
werden:
Das System kann nicht richtig auf die tatsächlichen Fahrbedingungen reagieren und
dabei kann ein Unfall verursacht werden.

 Fahren auf kurvenreichen Straßen.
 Fahren bei schlechtem Wetter (Regen, Nebel und Schnee).

Die Funktionen des Spurhalteassistenten (LDWS) sind begrenzt:
Fahren Sie immer vorsichtig und halten Sie das Fahrzeug mit dem Lenkrad in
der Spur. Das System ist keineswegs eine Kompensation für einen Verlust der
Aufmerksamkeit des Fahrers, bei zu starkem Verlass auf den Spurhalteassistenten
(LDWS) kann ein Unfall verursacht werden. Der Fahrer ist verantwortlich, dass
bei einem Spurwechsel und bei anderen Manövern mit der notwendigen Sorgfalt
vorgegangen wird. Beachten Sie die Fahrtrichtung und die Fahrzeugumgebung.
VORSICHT
Nehmen Sie an der Radaufhängung keine Änderungen vor. Falls die Fahrzeughöhe oder
die Dämpfungskraft der Stoßdämpfer verändert werden, kann der Spurhalteassistent
(LDWS) nicht richtig funktionieren.

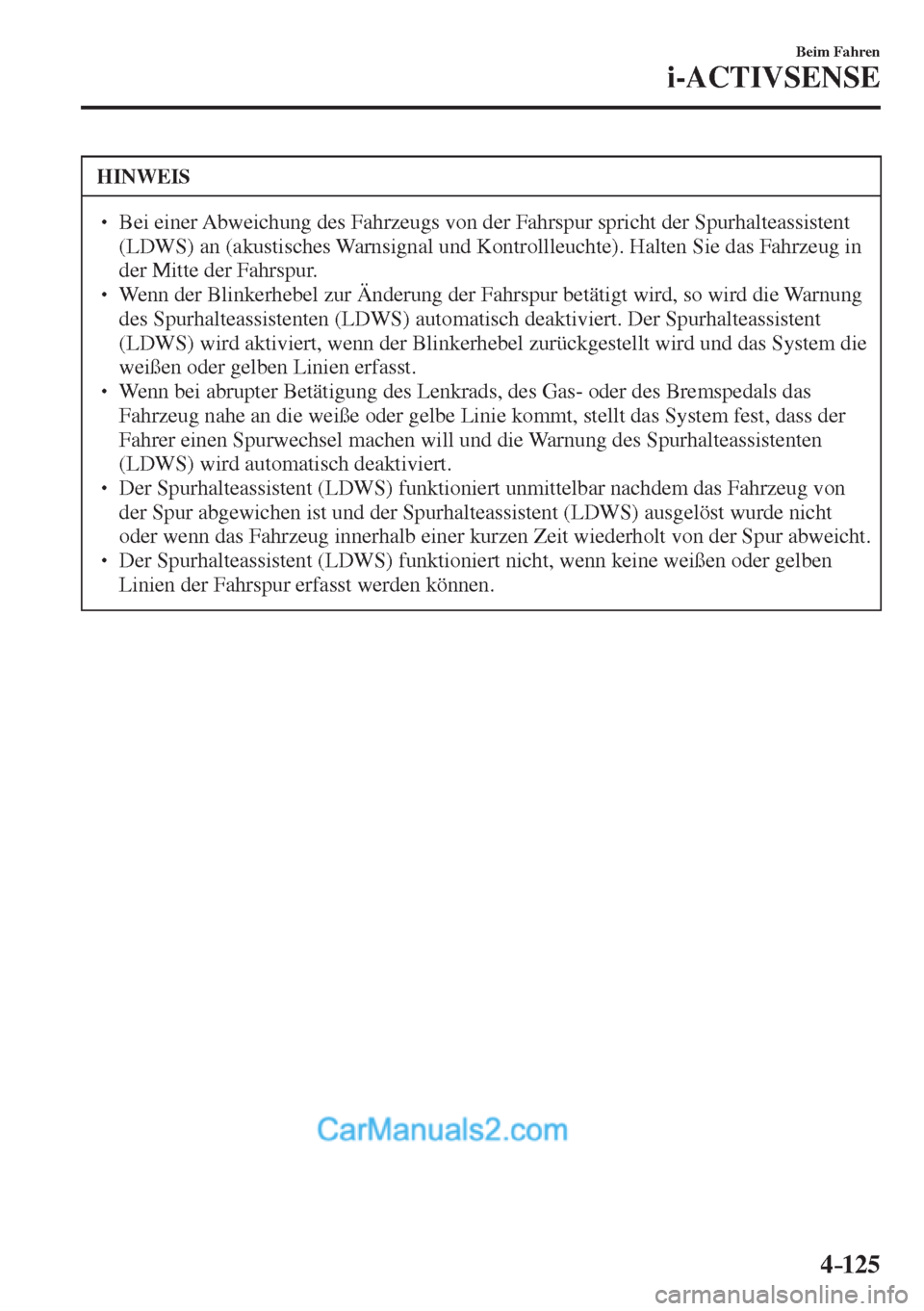

4–125
Beim Fahren
i-ACTIVSENSE
HINWEIS
  Bei einer Abweichung des Fahrzeugs von der Fahrspur spricht der Spurhalteassistent
(LDWS) an (akustisches Warnsignal und Kontrollleuchte). Halten Sie das Fahrzeug in
der Mitte der Fahrspur.
  Wenn der Blinkerhebel zur Änderung der Fahrspur betätigt wird, so wird die Warnung
des Spurhalteassistenten (LDWS) automatisch deaktiviert. Der Spurhalteassistent
(LDWS) wird aktiviert, wenn der Blinkerhebel zurückgestellt wird und das System die
weißen oder gelben Linien erfasst.
  Wenn bei abrupter Betätigung des Lenkrads, des Gas- oder des Bremspedals das
Fahrzeug nahe an die weiße oder gelbe Linie kommt, stellt das System fest, dass der
Fahrer einen Spurwechsel machen will und die Warnung des Spurhalteassistenten
(LDWS) wird automatisch deaktiviert.
  Der Spurhalteassistent (LDWS) funktioniert unmittelbar nachdem das Fahrzeug von
der Spur abgewichen ist und der Spurhalteassistent (LDWS) ausgelöst wurde nicht
oder wenn das Fahrzeug innerhalb einer kurzen Zeit wiederholt von der Spur abweicht.
  Der Spurhalteassistent (LDWS) funktioniert nicht, wenn keine weißen oder gelben
Linien der Fahrspur erfasst werden können.

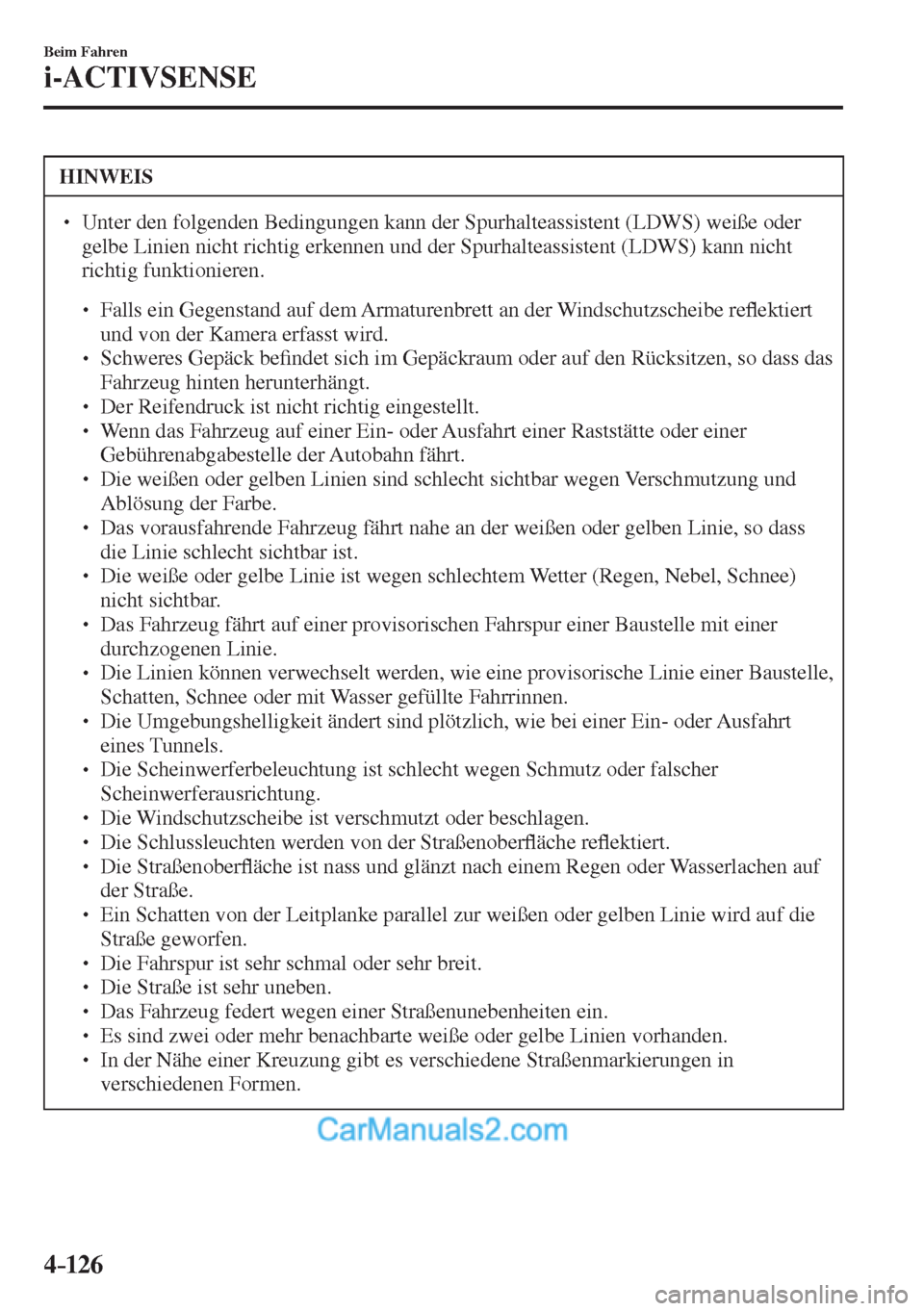

4–126
Beim Fahren
i-ACTIVSENSE
HINWEIS
  Unter den folgenden Bedingungen kann der Spurhalteassistent (LDWS) weiße oder
gelbe Linien nicht richtig erkennen und der Spurhalteassistent (LDWS) kann nicht
richtig funktionieren.



 Falls ein Gegenstand auf dem Armaturenbrett an der Windschutzscheibe reÀ ektiert
und von der Kamera erfasst wird.



 Schweres Gepäck be¿ ndet sich im Gepäckraum oder auf den Rücksitzen, so dass das
Fahrzeug hinten herunterhängt.



 Der Reifendruck ist nicht richtig eingestellt.



 Wenn das Fahrzeug auf einer Ein- oder Ausfahrt einer Raststätte oder einer
Gebührenabgabestelle der Autobahn fährt.



 Die weißen oder gelben Linien sind schlecht sichtbar wegen Verschmutzung und
Ablösung der Farbe.



 Das vorausfahrende Fahrzeug fährt nahe an der weißen oder gelben Linie, so dass
die Linie schlecht sichtbar ist.



 Die weiße oder gelbe Linie ist wegen schlechtem Wetter (Regen, Nebel, Schnee)
nicht sichtbar.



 Das Fahrzeug fährt auf einer provisorischen Fahrspur einer Baustelle mit einer
durchzogenen Linie.



 Die Linien können verwechselt werden, wie eine provisorische Linie einer Baustelle,
Schatten, Schnee oder mit Wasser gefüllte Fahrrinnen.



 Die Umgebungshelligkeit ändert sind plötzlich, wie bei einer Ein- oder Ausfahrt
eines Tunnels.



 Die Scheinwerferbeleuchtung ist schlecht wegen Schmutz oder falscher
Scheinwerferausrichtung.



 Die Windschutzscheibe ist verschmutzt oder beschlagen.



 Die Schlussleuchten werden von der StraßenoberÀ äche reÀ ektiert.



 Die StraßenoberÀ äche ist nass und glänzt nach einem Regen oder Wasserlachen auf
der Straße.



 Ein Schatten von der Leitplanke parallel zur weißen oder gelben Linie wird auf die
Straße geworfen.



 Die Fahrspur ist sehr schmal oder sehr breit.



 Die Straße ist sehr uneben.



 Das Fahrzeug federt wegen einer Straßenunebenheiten ein.



 Es sind zwei oder mehr benachbarte weiße oder gelbe Linien vorhanden.



 In der Nähe einer Kreuzung gibt es verschiedene Straßenmarkierungen in
verschiedenen Formen.

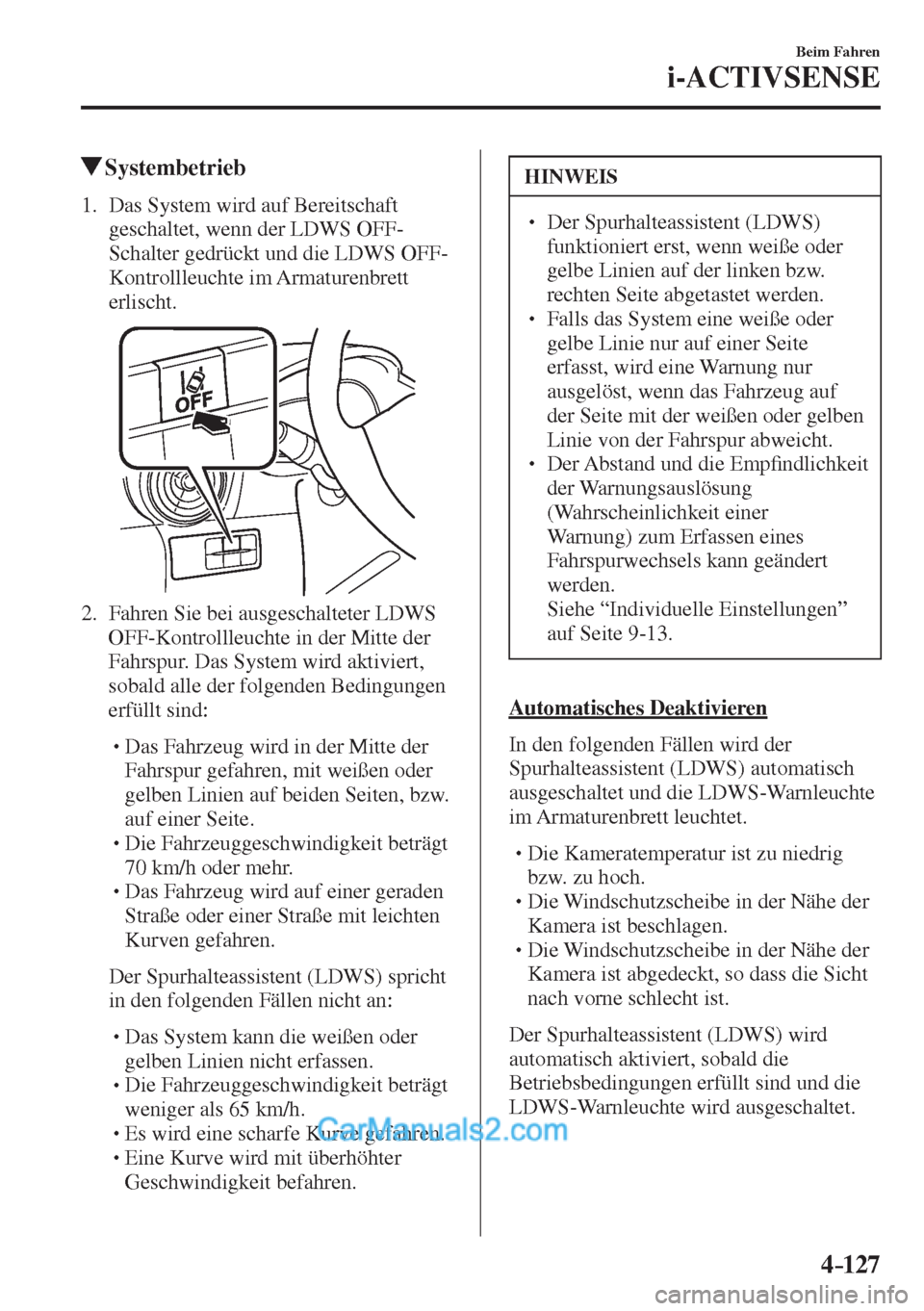

4–127
Beim Fahren
i-ACTIVSENSE
Systembetrieb
1. Das System wird auf Bereitschaft
geschaltet, wenn der LDWS OFF-
Schalter gedrückt und die LDWS OFF-
Kontrollleuchte im Armaturenbrett
erlischt.


2. Fahren Sie bei ausgeschalteter LDWS
OFF-Kontrollleuchte in der Mitte der
Fahrspur. Das System wird aktiviert,
sobald alle der folgenden Bedingungen
erfüllt sind:



 Das Fahrzeug wird in der Mitte der
Fahrspur gefahren, mit weißen oder
gelben Linien auf beiden Seiten, bzw.
auf einer Seite.



 Die Fahrzeuggeschwindigkeit beträgt
70 km/h oder mehr.



 Das Fahrzeug wird auf einer geraden
Straße oder einer Straße mit leichten
Kurven gefahren.

Der Spurhalteassistent (LDWS) spricht
in den folgenden Fällen nicht an:



 Das System kann die weißen oder
gelben Linien nicht erfassen.



 Die Fahrzeuggeschwindigkeit beträgt
weniger als 65 km/h.



 Es wird eine scharfe Kurve gefahren.



 Eine Kurve wird mit überhöhter
Geschwindigkeit befahren.

HINWEIS
  Der Spurhalteassistent (LDWS)
funktioniert erst, wenn weiße oder
gelbe Linien auf der linken bzw.
rechten Seite abgetastet werden.
  Falls das System eine weiße oder
gelbe Linie nur auf einer Seite
erfasst, wird eine Warnung nur
ausgelöst, wenn das Fahrzeug auf
der Seite mit der weißen oder gelben
Linie von der Fahrspur abweicht.
  Der Abstand und die Emp¿ ndlichkeit
der Warnungsauslösung
(Wahrscheinlichkeit einer
Warnung) zum Erfassen eines
Fahrspurwechsels kann geändert
werden.
 Siehe “Individuelle Einstellungen”
auf Seite 9-13 .
Automatisches Deaktivieren
In den folgenden Fällen wird der
Spurhalteassistent (LDWS) automatisch
ausgeschaltet und die LDWS-Warnleuchte
im Armaturenbrett leuchtet.



 Die Kameratemperatur ist zu niedrig
bzw. zu hoch.



 Die Windschutzscheibe in der Nähe der
Kamera ist beschlagen.



 Die Windschutzscheibe in der Nähe der
Kamera ist abgedeckt, so dass die Sicht
nach vorne schlecht ist.

Der Spurhalteassistent (LDWS) wird
automatisch aktiviert, sobald die
Betriebsbedingungen erfüllt sind und die
LDWS-Warnleuchte wird ausgeschaltet.
