4–112
Beim Fahren

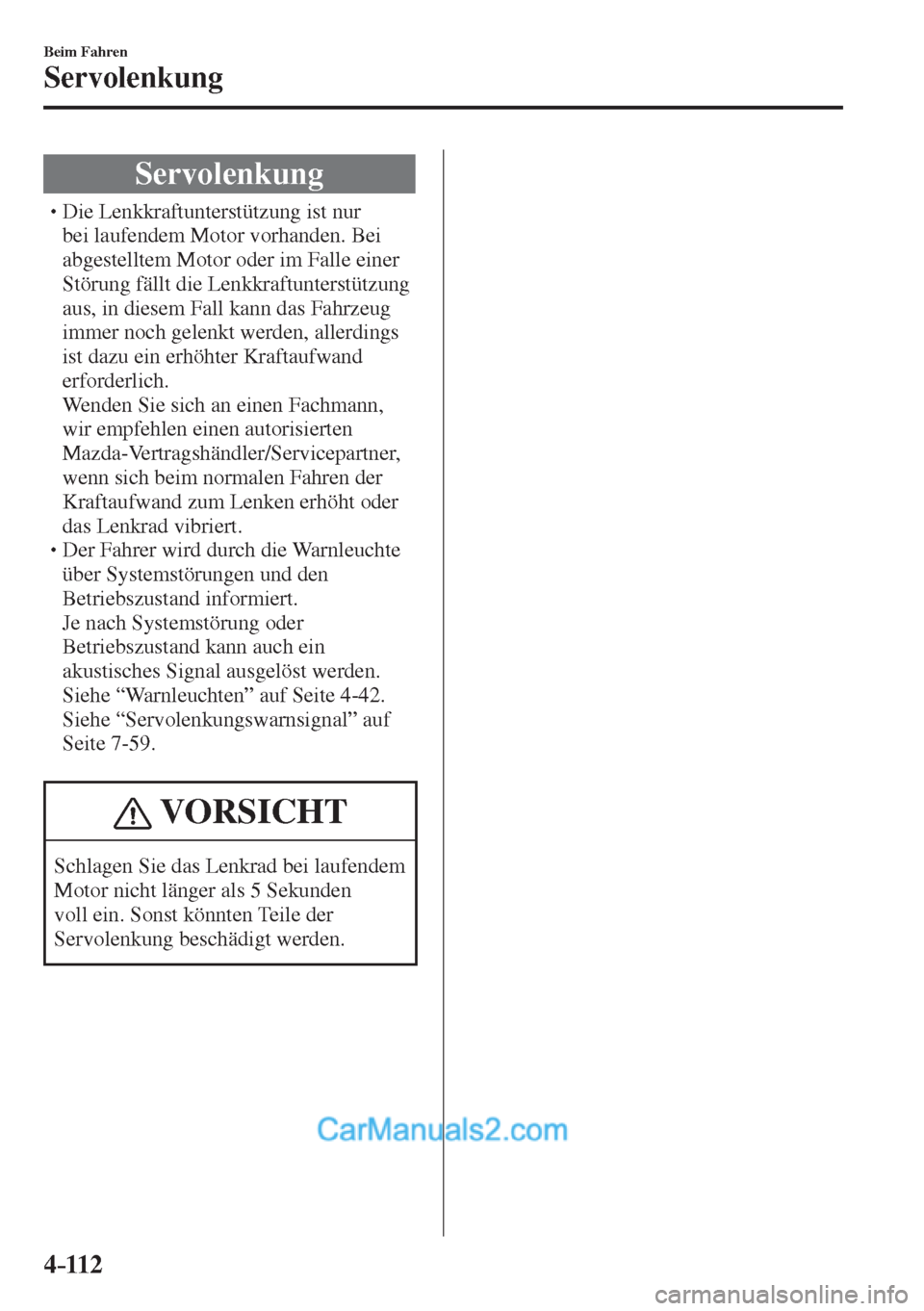

Servolenkung
Servolenkung













 Die Lenkkraftunterstützung ist nur
bei laufendem Motor vorhanden. Bei
abgestelltem Motor oder im Falle einer
Störung fällt die Lenkkraftunterstützung
aus, in diesem Fall kann das Fahrzeug
immer noch gelenkt werden, allerdings
ist dazu ein erhöhter Kraftaufwand
erforderlich.
  Wenden Sie sich an einen Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner,
wenn sich beim normalen Fahren der
Kraftaufwand zum Lenken erhöht oder
das Lenkrad vibriert.



 Der Fahrer wird durch die Warnleuchte
über Systemstörungen und den
Betriebszustand informiert.
  Je nach Systemstörung oder
Betriebszustand kann auch ein
akustisches Signal ausgelöst werden.
  Siehe “Warnleuchten” auf Seite 4-42 .
 Siehe “Servolenkungswarnsignal” auf
Seite 7-59 .

VORSICHT
Schlagen Sie das Lenkrad bei laufendem
Motor nicht länger als 5 Sekunden
voll ein. Sonst könnten Teile der
Servolenkung beschädigt werden.

4–113
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
i-ACTIVSENSE *
i-ACTIVSENSE ist ein Sammelbegriff für eine Reihe von Sicherheits- und
Fahrerassistenzsystemen, für welche Sensoren, wie die FSC-Kamera und die Radarsensoren
verwendet werden. Diese Systeme bestehen aus dem aktiven Sicherheits- und dem Pre-
Crash-Sicherheitssystem.
Diese Systeme sollen ein sicheres Fahren gewährleisten, indem der Fahrer entlastet wird
und so ein Aufprall verhindert oder die Aufprallstärke wesentlich reduziert wird. Jedes
System hat Grenzen, deshalb müssen Sie immer sorgfältig fahren und dürfen sich niemals
vollständig auf die Systeme verlassen.
Aktive Sicherheitstechnologie
Die aktive Sicherheitstechnologie unterstützt ein sicheres Fahren, indem der Fahrer zur
Vermeidung von Unfällen auf potentielle Gefahren aufmerksam gemacht wird.
Aufmerksamkeitssteigerungssysteme
Nachtsichtbarkeit
Adaptive LED-Scheinwerfer (ALH) ................................................................................. 4-119
Fernlichtregulierung (HBC) .............................................................................................. 4-116
Erfassung auf der linken/rechten Seite und der Rückseite
Spurhalteassistent (LDWS) ............................................................................................... 4-123
Toter-Winkel-Assistent (BSM) ......................................................................................... 4-130
Abstandserfassung zwischen Fahrzeugen
Abstandsführungssystem (DRSS) ..................................................................................... 4-137
Müdigkeitserkennung
Aufmerksamkeitsassistent (DAA) .................................................................................... 4-141
Hinderniserfassung beim Herausfahren aus einer Parklücke
Ausparkhilfe (RCTA) ........................................................................................................ 4-144
Fahrerassistenzsysteme
Abstandsassistent
Mazda Radar Cruise Control-System (MRCC) ................................................................ 4-149
Geschwindigkeitssteuerung
Geschwindigkeitsbegrenzer .............................................................................................. 4-163

4–114
Beim Fahren
i-ACTIVSENSE
Pre Crash-Sicherheitstechnologie
Die Pre Crash-Sicherheitstechnologie soll Kollisionen verhindern oder wenigstens die
Stärke eines Aufpralls vermindern, falls ein Aufprall unvermeidbar ist.
Verminderung von Aufprallbeschädigungen im niedrigen Geschwindigkeitsbereich
Vorwärtsfahrt
City-Notbremsassistent [vorwärts] (SCBS F) ................................................................... 4-171
Rückwärtsfahrt
City-Notbremsassistent [rückwärts] (SCBS R) ................................................................ 4-178
Verminderung von Aufprallbeschädigungen im mittleren und hohen
Geschwindigkeitsbereich
Notbremsassistent (SBS) .................................................................................................. 4-185
Kamera und Sensoren
F S C - K a m e r a
Mit der FSC-Kamera werden Fahrspurmarkierungen, Scheinwerfer, Schlussleuchten und
Straßenbeleuchtungen in der Nacht erfasst. Die folgenden Systeme verwenden die FSC-
Kamera ebenfalls.



 Fernlichtregulierung (HBC)



 Adaptive LED-Scheinwerfer (ALH)



 Aufmerksamkeitsassistent (DAA)



 Spurhalteassistent (LDWS)



 Notbremsassistent (SBS)
Die FSC-Kamera be¿ ndet sich oben an der Windschutzscheibe in der Nähe des
Rückspiegels.
Siehe “FSC-Kamera” auf Seite 4-188 .
Radarsensor (vorne)
Der Radarsensor (vorne) strahlt Radiowellen ab und empfängt die an einem
vorausfahrenden Fahrzeug reÀ ektierten Radiowellen wieder. Der Radarsensor (vorne) wird
ebenfalls von den folgenden Systemen verwendet.



 Abstandsführungssystem (DRSS)



 Mazda Radar Cruise Control-System (MRCC)



 Notbremsassistent (SBS)
Der Radarsensor (vorne) be¿ ndet sich an der Rückseite des Kühlergrills.
Siehe “Radarsensor (vorne)” auf Seite 4-194 .

4–115
Beim Fahren
i-ACTIVSENSE
Lasersensor (vorne)
Der Lasersensor (vorne) strahlt einen Laserstrahl mit einer ähnlichen Wellenlänge wie
Infrarot ab und empfängt den an einem vorausfahrenden Fahrzeug reÀ ektierten Strahl,
der für die Messung ausgewertet wird. Der Lasersensor (vorne) wird ebenfalls von den
folgenden Systemen verwendet.



 City-Notbremsassistent [vorwärts] (SCBS F)



 Notbremsassistent (SBS)
Der Lasersensor (vorne) be¿ ndet sich oben an der Windschutzscheibe in der Nähe des
Rückspiegels.
Siehe “Lasersensor (vorne)” auf Seite 4-197 .
Radarsensoren (hinten)
Die Radarsensoren (hinten) strahlen Radiowellen ab und empfangen die an einem sich von
hinten nähernden Fahrzeug reÀ ektierten Radiowellen wieder. Die Radarsensoren (hinten)
werden ebenfalls von den folgenden Systemen verwendet.



 Toter-Winkel-Assistent (BSM)



 Ausparkhilfe (RCTA)
Die Radarsensoren (hinten) sind im hinteren Stoßfänger auf der linken und rechten Seite
eingebaut.
Siehe “Radarsensoren (hinten)” auf Seite 4-199 .
Ultraschallsensoren (hinten)
Die Ultraschallsensoren (hinten) strahlen Ultraschallwellen ab und empfangen die an einem
Hindernis reÀ ektierten Ultraschallwellen hinter dem Fahrzeug ab. Die Ultraschallsensoren
(hinten) werden ebenfalls von den folgenden Systemen verwendet.



 City-Notbremsassistent [rückwärts] (SCBS R)
Die Ultraschallsensoren (hinten) be¿ nden sich im hinteren Stoßfänger.
Siehe “Ultraschallsensoren (hinten)” auf Seite 4-201 .

4–116
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle

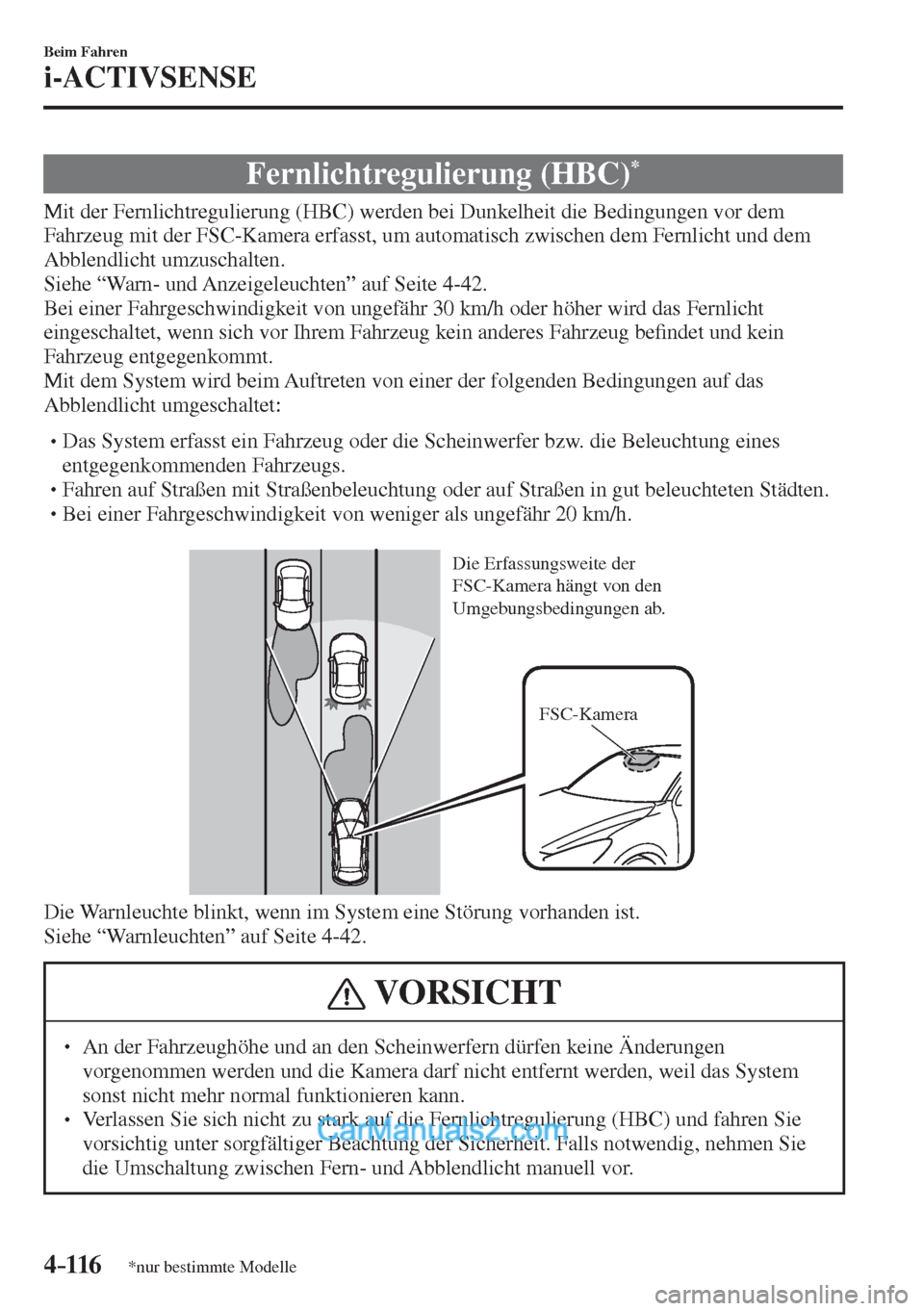

Fernlichtregulierung (HBC) *
Mit der Fernlichtregulierung (HBC) werden bei Dunkelheit die Bedingungen vor dem
Fahrzeug mit der FSC-Kamera erfasst, um automatisch zwischen dem Fernlicht und dem
Abblendlicht umzuschalten.
Siehe “Warn- und Anzeigeleuchten” auf Seite 4-42 .
Bei einer Fahrgeschwindigkeit von ungefähr 30 km/h oder höher wird das Fernlicht
eingeschaltet, wenn sich vor Ihrem Fahrzeug kein anderes Fahrzeug be¿ ndet und kein
Fahrzeug entgegenkommt.
Mit dem System wird beim Auftreten von einer der folgenden Bedingungen auf das
Abblendlicht umgeschaltet:



 Das System erfasst ein Fahrzeug oder die Scheinwerfer bzw. die Beleuchtung eines
entgegenkommenden Fahrzeugs.



 Fahren auf Straßen mit Straßenbeleuchtung oder auf Straßen in gut beleuchteten Städten.



 Bei einer Fahrgeschwindigkeit von weniger als ungefähr 20 km/h.

FSC-Kamera Die Erfassungsweite der
FSC-Kamera hängt von den
Umgebungsbedingungen ab.

Die Warnleuchte blinkt, wenn im System eine Störung vorhanden ist.
Siehe “Warnleuchten” auf Seite 4-42 .
VORSICHT
  An der Fahrzeughöhe und an den Scheinwerfern dürfen keine Änderungen
vorgenommen werden und die Kamera darf nicht entfernt werden, weil das System
sonst nicht mehr normal funktionieren kann.
  Verlassen Sie sich nicht zu stark auf die Fernlichtregulierung (HBC) und fahren Sie
vorsichtig unter sorgfältiger Beachtung der Sicherheit. Falls notwendig, nehmen Sie
die Umschaltung zwischen Fern- und Abblendlicht manuell vor.

4–117
Beim Fahren
i-ACTIVSENSE
HINWEIS
Der Umschaltzeitpunkt der Scheinwerfer ändert sich unter den folgenden Bedingungen.
Falls die Scheinwerfer nicht richtig umgeschaltet werden, müssen Sie die Umschaltung
zwischen Fern- und Abblendlicht manuell, entsprechend den Sichtverhältnissen und den
Straßen- und Verkehrbedingungen vornehmen.

 Bei Anwesenheit von Lichtquellen, wie Straßenlampen, beleuchteten Plakaten oder
Verkehrssignalen.
  Bei Anwesenheit von lichtreÀ ektierenden Gegenständen in der Umgebung, wie bei
reÀ ektierenden Flächen und Zeichen.

 Bei schlechten Sichtverhältnissen im Regen, Schnee und bei Nebel.
 Beim Fahren auf kurvenreichen Straßen oder in hügeligem Gelände.
 Falls die Scheinwerfer bzw. Schlussleuchten der Fahrzeuge vor Ihnen oder auf der
Gegenfahrbahn dunkel oder nicht eingeschaltet sind.
  Bei ausreichender Dunkelheit wie bei Morgen- oder Abenddämmerung.
 Bei starker Beladung des Gepäckraums oder wenn sich Passagiere auf den Rücksitzen
be¿ nden.

 Bei schlechten Sichtverhältnissen, wenn von den Rädern des vorausfahrenden
Fahrzeug Wasser auf die Windschutzscheibe gespritzt wird.
Systembetrieb
Mit der Fernlichtregulierung (HBC) wird
nach dem Einschalten der Zündung auf
“ON” automatisch zwischen Fern- und
Abblendlicht umgeschaltet und der
Scheinwerferschalter be¿ ndet sind in der
Position “AUTO”.
Die Fernlichtregulierung (HBC)
erfasst die Dunkelheit aufgrund
der Umgebungshelligkeit.
Gleichzeitig leuchtet die
Fernlichtregulierkontrollleuchte (HBC)
(grün) im Armaturenbrett.



HINWEIS
  Bei einer Fahrgeschwindigkeit
von ungefähr 30 km/h oder höher
wird das Fernlicht automatisch
eingeschaltet, wenn sich vor Ihrem
Fahrzeug kein anderes Fahrzeug
be¿ ndet und kein Fahrzeug
entgegenkommt.
 Wenn die Fahrzeuggeschwindigkeit
weniger als ungefähr
20 km/h beträgt, schaltet die
Fernlichtregulierung (HBC) auf das
Abblendlicht um.
  In einer Kurve ist es möglich, dass
vom Abblendlicht nicht auf das
Fernlicht umgeschaltet wird.
  Die Fernlichtregulierung (HBC)
kann deaktiviert werden. Siehe
“Individuelle Einstellungen” auf
Seite 9-13 .

4–118
Beim Fahren
i-ACTIVSENSE

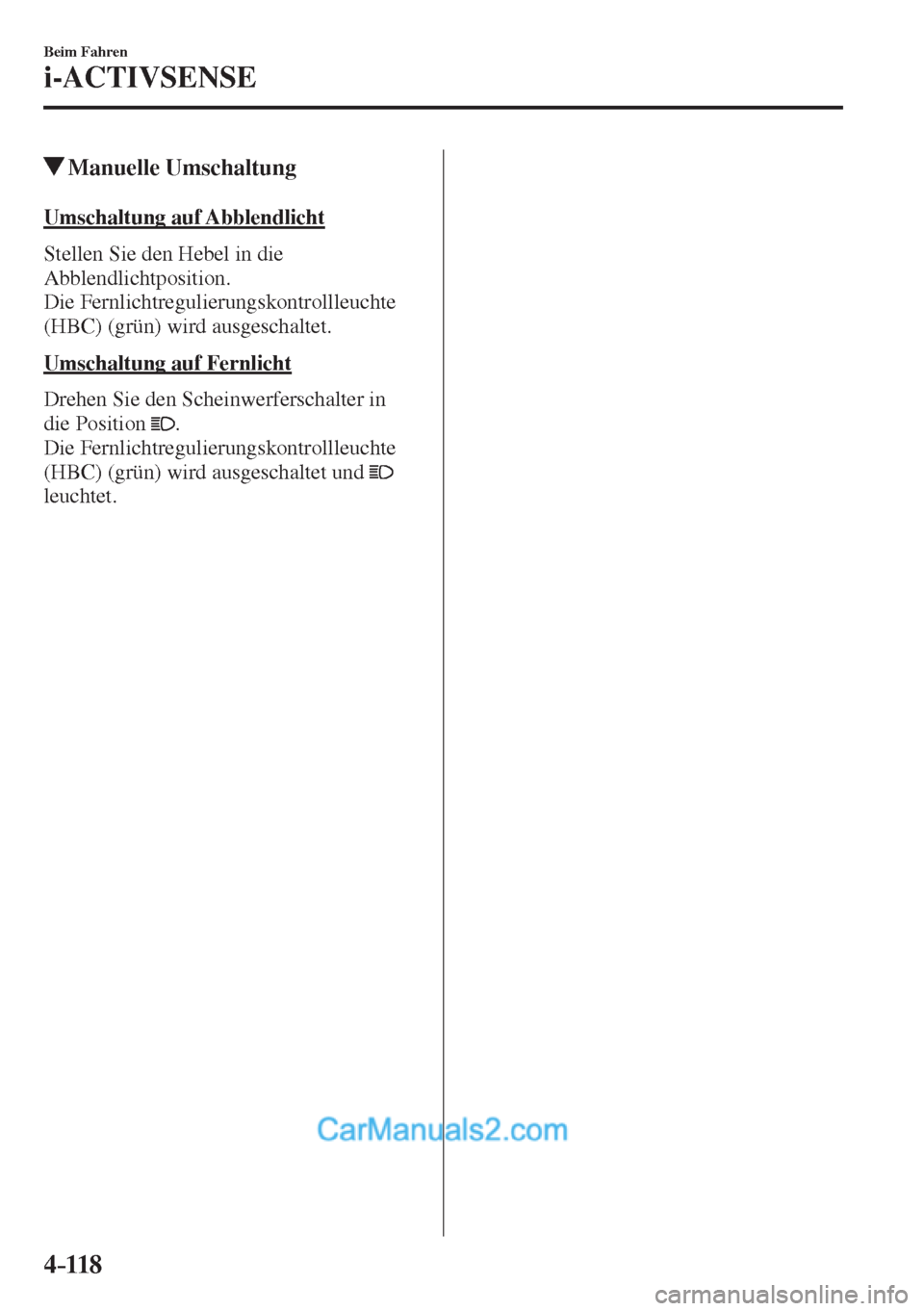

Manuelle Umschaltung
Umschaltung auf Abblendlicht
Stellen Sie den Hebel in die
Abblendlichtposition.
Die Fernlichtregulierungskontrollleuchte
(HBC) (grün) wird ausgeschaltet.
Umschaltung auf Fernlicht
Drehen Sie den Scheinwerferschalter in
die Position
.
Die Fernlichtregulierungskontrollleuchte
(HBC) (grün) wird ausgeschaltet und

leuchtet.

4–119
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle

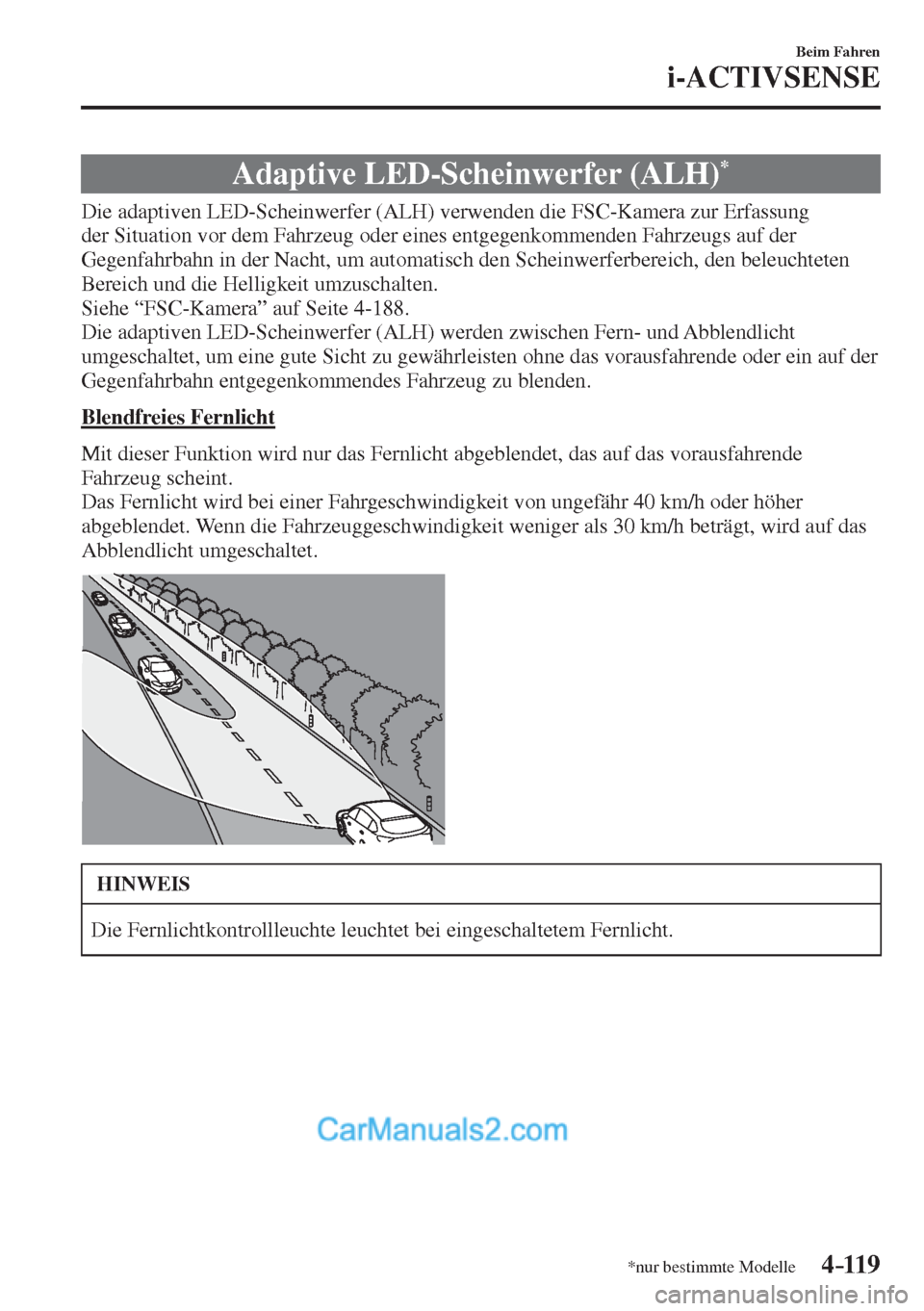

Adaptive LED-Scheinwerfer (ALH) *
Die adaptiven LED-Scheinwerfer (ALH) verwenden die FSC-Kamera zur Erfassung
der Situation vor dem Fahrzeug oder eines entgegenkommenden Fahrzeugs auf der
Gegenfahrbahn in der Nacht, um automatisch den Scheinwerferbereich, den beleuchteten
Bereich und die Helligkeit umzuschalten.
Siehe “FSC-Kamera” auf Seite 4-188 .
Die adaptiven LED-Scheinwerfer (ALH) werden zwischen Fern- und Abblendlicht
umgeschaltet, um eine gute Sicht zu gewährleisten ohne das vorausfahrende oder ein auf der
Gegenfahrbahn entgegenkommendes Fahrzeug zu blenden.
Blendfreies Fernlicht
Mit dieser Funktion wird nur das Fernlicht abgeblendet, das auf das vorausfahrende
Fahrzeug scheint.
Das Fernlicht wird bei einer Fahrgeschwindigkeit von ungefähr 40 km/h oder höher
abgeblendet. Wenn die Fahrzeuggeschwindigkeit weniger als 30 km/h beträgt, wird auf das
Abblendlicht umgeschaltet.


HINWEIS
Die Fernlichtkontrollleuchte leuchtet bei eingeschaltetem Fernlicht.
