2017 MAZDA MODEL 2 Betriebsanleitung (in German)

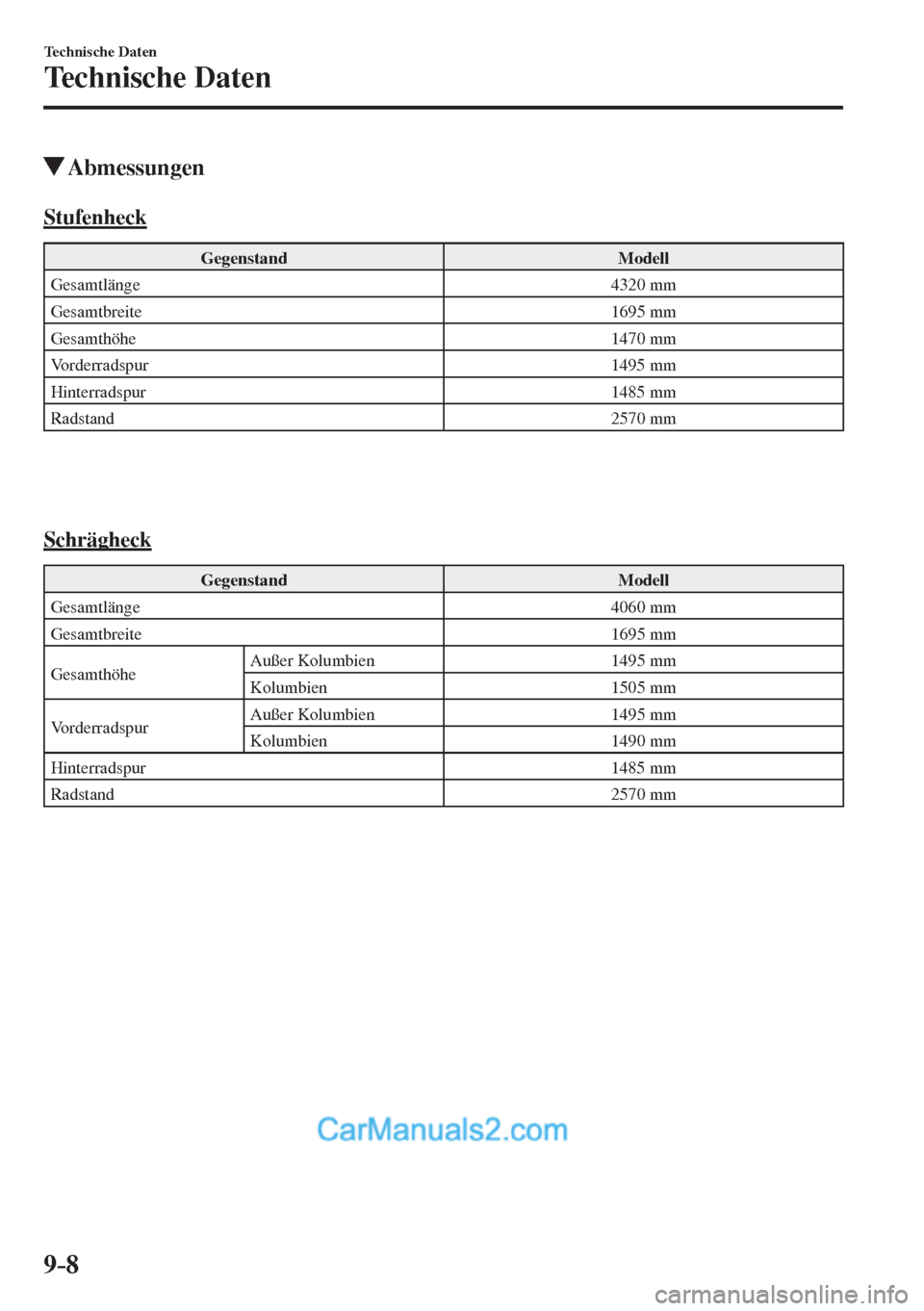

9–8
Technische Daten
Technische Daten
Abmessungen
S t u f e n h e c k
Gegenstand Modell
Gesamtlänge 4320 mm
Gesamtbreite 1695 mm
Gesamthöhe 1470 mm
Vorderradspur 1495 mm
Hinterradspur 1485 mm
Radstand 2570 mm



S c h r ä g h e c k
Gegenstand Modell
Gesamtlänge 4060 mm
Gesamtbreite 1695 mm
Gesamthöhe Außer Kolumbien 1495 mm
Kolumbien 1505 mm
Vorderradspur Außer Kolumbien 1495 mm
Kolumbien 1490 mm
Hinterradspur 1485 mm
Radstand 2570 mm

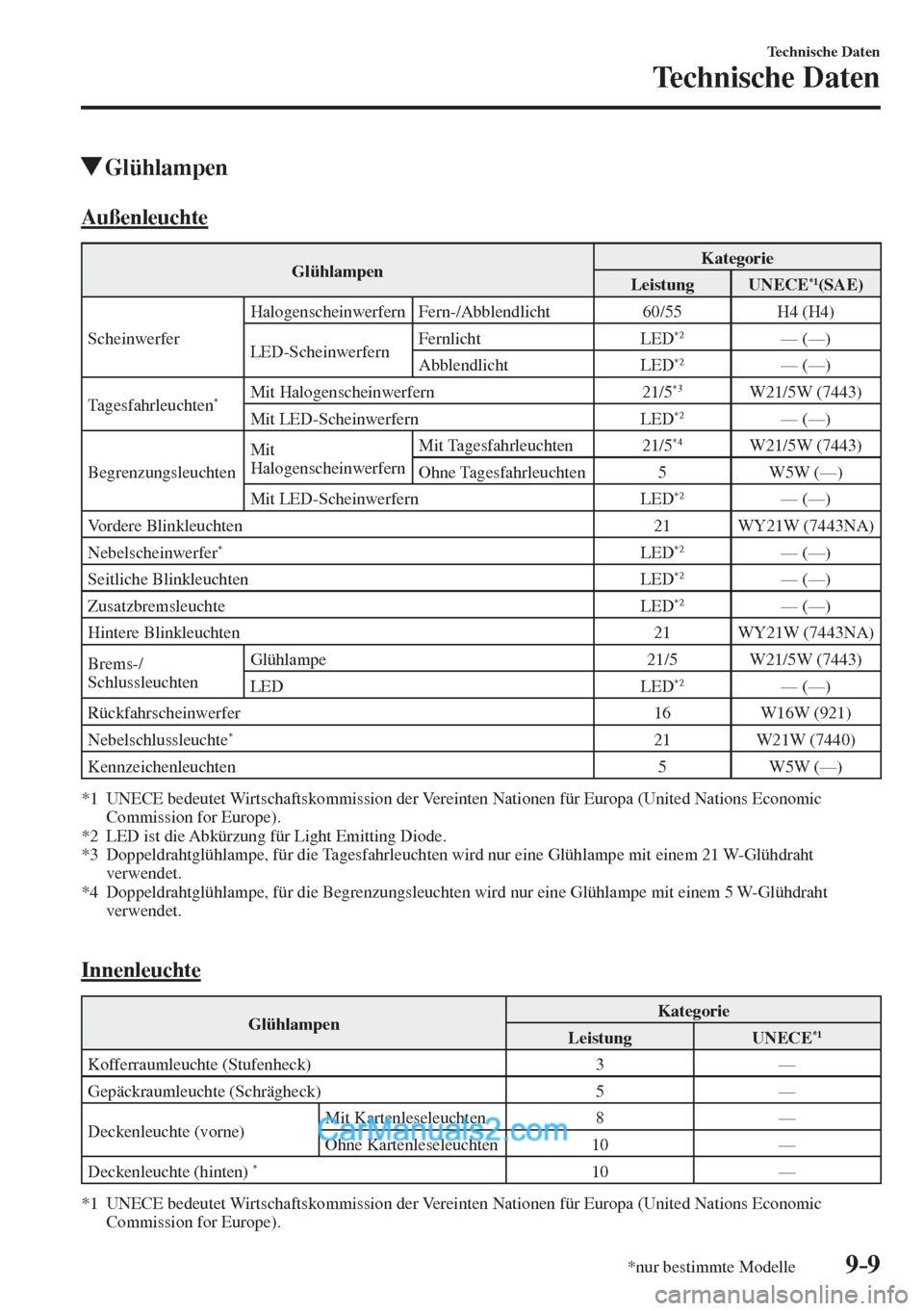

9–9
Technische Daten
Technische Daten
*nur bestimmte Modelle
Glühlampen
Außenleuchte
Glühlampen Kategorie
Leistung UNECE *1 (SAE)
Scheinwerfer Halogenscheinwerfern Fern-/Abblendlicht 60/55 H4 (H4)
LED-Scheinwerfern Fernlicht LED
*2 — (—)
Abblendlicht LED *2 — (—)
Tagesfahrleuchten
* Mit Halogenscheinwerfern 21/5 *3 W21/5W (7443)
Mit LED-Scheinwerfern LED *2 — (—)
Begrenzungsleuchten Mit
Halogenscheinwerfern Mit Tagesfahrleuchten 21/5 *4 W21/5W (7443)
Ohne Tagesfahrleuchten 5 W5W (—)
Mit LED-Scheinwerfern LED
*2 — (—)
Vordere Blinkleuchten 21 WY21W (7443NA)
Nebelscheinwerfer
* L E D *2 — (—)
Seitliche Blinkleuchten LED *2 — (—)
Zusatzbremsleuchte LED *2 — (—)
Hintere Blinkleuchten 21 WY21W (7443NA)
Brems-/
Schlussleuchten Glühlampe 21/5 W21/5W (7443)
LED LED
*2 — (—)
Rückfahrscheinwerfer 16 W16W (921)
Nebelschlussleuchte
* 21 W21W (7440)
Kennzeichenleuchten 5 W5W (—)
*1 UNECE bedeutet Wirtschaftskommission der Vereinten Nationen für Europa (United Nations Economic
Commission for Europe).
*2 LED ist die Abkürzung für Light Emitting Diode.
*3 Doppeldrahtglühlampe, für die Tagesfahrleuchten wird nur eine Glühlampe mit einem 21 W-Glühdraht
verwendet.
*4 Doppeldrahtglühlampe, für die Begrenzungsleuchten wird nur eine Glühlampe mit einem 5 W-Glühdraht
verwendet.


Innenleuchte
Glühlampen Kategorie
Leistung UNECE *1
Kofferraumleuchte (Stufenheck) 3 —
Gepäckraumleuchte (Schrägheck) 5 —
Deckenleuchte (vorne) Mit Kartenleseleuchten 8 —
Ohne Kartenleseleuchten 10 —
Deckenleuchte (hinten)
* 10 —
*1 UNECE bedeutet Wirtschaftskommission der Vereinten Nationen für Europa (United Nations Economic
Commission for Europe).

9–10
Technische Daten
Technische Daten
Reifen

Beispiel einer Reifenbezeichnung
Reifenbreite
Höhen-/Breitenverhältnis (%)
BauartMatsch und Schnee
Geschwindigkeitssymbol
Tragfähigkeitsindex (nicht bei ZR-Reifen)Felgendurchmesser (Zoll)
Geschwindigkeitssymbole
Verwenden Sie für Ihr Fahrzeug Reifen mit dem richtigen Geschwindigkeitssymbol.
Geschwindigkeitssymbol Höchstgeschwindigkeit
Q bis 160 km/h
R bis 170 km/h
S bis 180 km/h
T bis 190 km/h
U bis 200 km/h
H bis 210 km/h
V bis 240 km/h
W bis 270 km/h
Y bis 300 km/h
ZR über 240 km/h

Reifen und Reifendruck
HINWEIS
Die Reifen sind optimal auf die Karosserie abgestimmt.
Mazda emp¿ ehlt bei einem Austausch Reifen des gleichen Typs wie die Originalbereifung
zu verwenden. Wenden Sie sich für Einzelheiten an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.
Für die Reifendimension und den Reifendruck wird auf das Reifendruckschild verwiesen
(Seite 6-46 ).
Nach der Einstellung des Reifendrucks muss das Reifendrucküberwachungssystem
initialisiert werden, damit das System richtig funktioniert.
Siehe “Initialisierung des Reifendrucküberwachungssystems” auf Seite 4-211 .

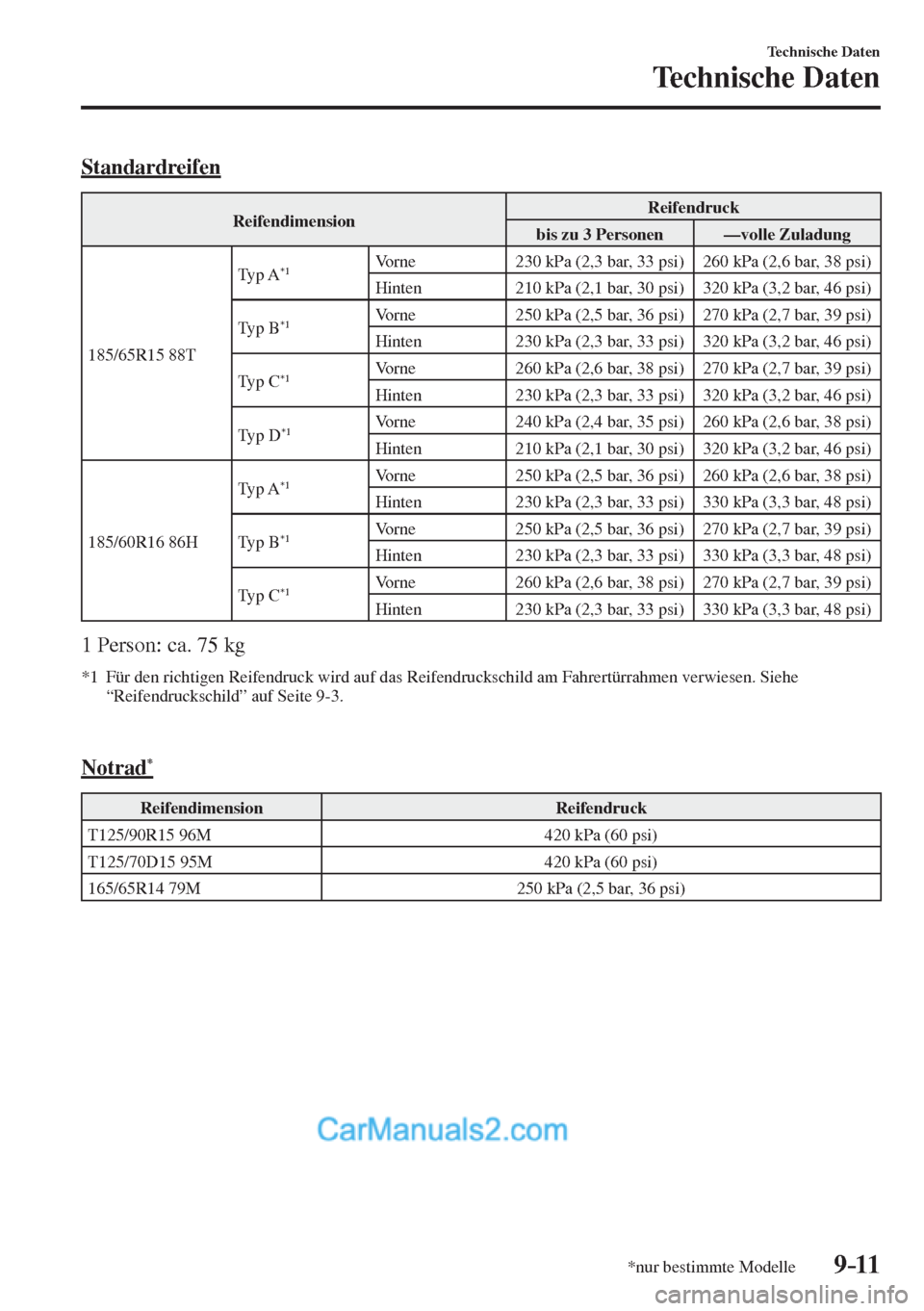

9–11
Technische Daten
Technische Daten
*nur bestimmte Modelle
Standardreifen
Reifendimension Reifendruck
bis zu 3 Personen —volle Zuladung
185/65R15 88T Typ A
*1 Vorne 230 kPa (2,3 bar, 33 psi) 260 kPa (2,6 bar, 38 psi)
Hinten 210 kPa (2,1 bar, 30 psi) 320 kPa (3,2 bar, 46 psi)
Typ B
*1 Vorne 250 kPa (2,5 bar, 36 psi) 270 kPa (2,7 bar, 39 psi)
Hinten 230 kPa (2,3 bar, 33 psi) 320 kPa (3,2 bar, 46 psi)
Typ C
*1 Vorne 260 kPa (2,6 bar, 38 psi) 270 kPa (2,7 bar, 39 psi)
Hinten 230 kPa (2,3 bar, 33 psi) 320 kPa (3,2 bar, 46 psi)
Typ D
*1 Vorne 240 kPa (2,4 bar, 35 psi) 260 kPa (2,6 bar, 38 psi)
Hinten 210 kPa (2,1 bar, 30 psi) 320 kPa (3,2 bar, 46 psi)
185/60R16 86H Typ A
*1 Vorne 250 kPa (2,5 bar, 36 psi) 260 kPa (2,6 bar, 38 psi)
Hinten 230 kPa (2,3 bar, 33 psi) 330 kPa (3,3 bar, 48 psi)
Typ B
*1 Vorne 250 kPa (2,5 bar, 36 psi) 270 kPa (2,7 bar, 39 psi)
Hinten 230 kPa (2,3 bar, 33 psi) 330 kPa (3,3 bar, 48 psi)
Typ C
*1 Vorne 260 kPa (2,6 bar, 38 psi) 270 kPa (2,7 bar, 39 psi)
Hinten 230 kPa (2,3 bar, 33 psi) 330 kPa (3,3 bar, 48 psi)
1 Person: ca. 75 kg *1 Für den richtigen Reifendruck wird auf das Reifendruckschild am Fahrertürrahmen verwiesen. Siehe
“Reifendruckschild” auf Seite 9-3 .


Notrad
*
Reifendimension Reifendruck
T125/90R15 96M 420 kPa (60 psi)
T125/70D15 95M 420 kPa (60 psi)
165/65R14 79M 250 kPa (2,5 bar, 36 psi)

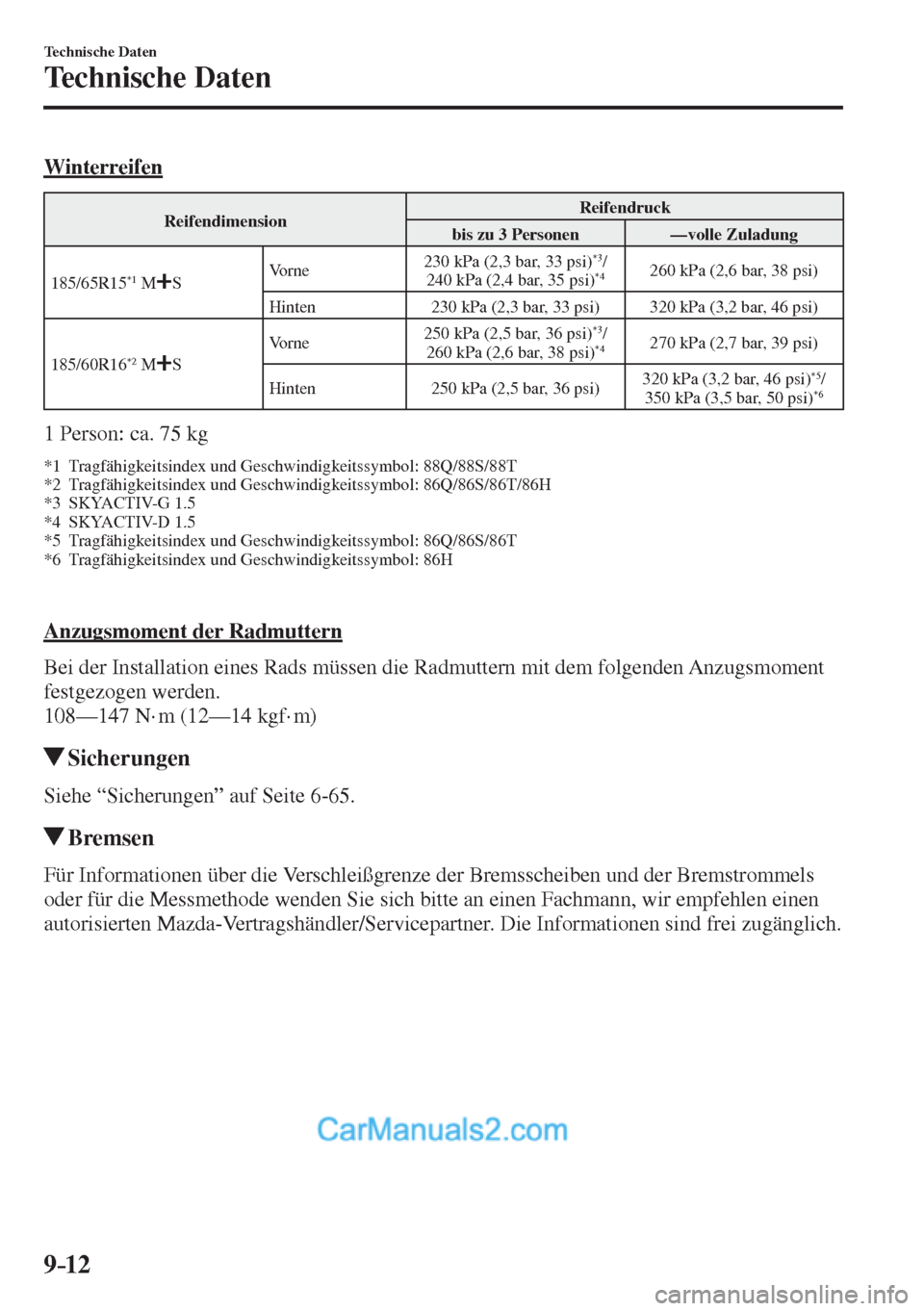

9–12
Technische Daten
Technische Daten
Winterreifen
Reifendimension Reifendruck
bis zu 3 Personen —volle Zuladung
185/65R15
*1 M S Vorne 230 kPa (2,3 bar, 33 psi)
*3 /
240 kPa (2,4 bar, 35 psi) *4 260 kPa (2,6 bar, 38 psi)
Hinten 230 kPa (2,3 bar, 33 psi) 320 kPa (3,2 bar, 46 psi)
185/60R16
*2 M S Vorne 250 kPa (2,5 bar, 36 psi)
*3 /
260 kPa (2,6 bar, 38 psi) *4 270 kPa (2,7 bar, 39 psi)
Hinten 250 kPa (2,5 bar, 36 psi) 320 kPa (3,2 bar, 46 psi) *5 /
350 kPa (3,5 bar, 50 psi) *6
1 Person: ca. 75 kg *1 Tragfähigkeitsindex und Geschwindigkeitssymbol: 88Q/88S/88T
*2 Tragfähigkeitsindex und Geschwindigkeitssymbol: 86Q/86S/86T/86H
*3 SKYACTIV-G 1.5
*4 SKYACTIV-D 1.5
*5 Tragfähigkeitsindex und Geschwindigkeitssymbol: 86Q/86S/86T
*6 Tragfähigkeitsindex und Geschwindigkeitssymbol: 86H


Anzugsmoment der Radmuttern
Bei der Installation eines Rads müssen die Radmuttern mit dem folgenden Anzugsmoment
festgezogen werden.
108—147 N·m (12—14 kgf·m)
Sicherungen
Siehe “Sicherungen” auf Seite 6-65 .
Bremsen
Für Informationen über die Verschleißgrenze der Bremsscheiben und der Bremstrommels
oder für die Messmethode wenden Sie sich bitte an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner. Die Informationen sind frei zugänglich.

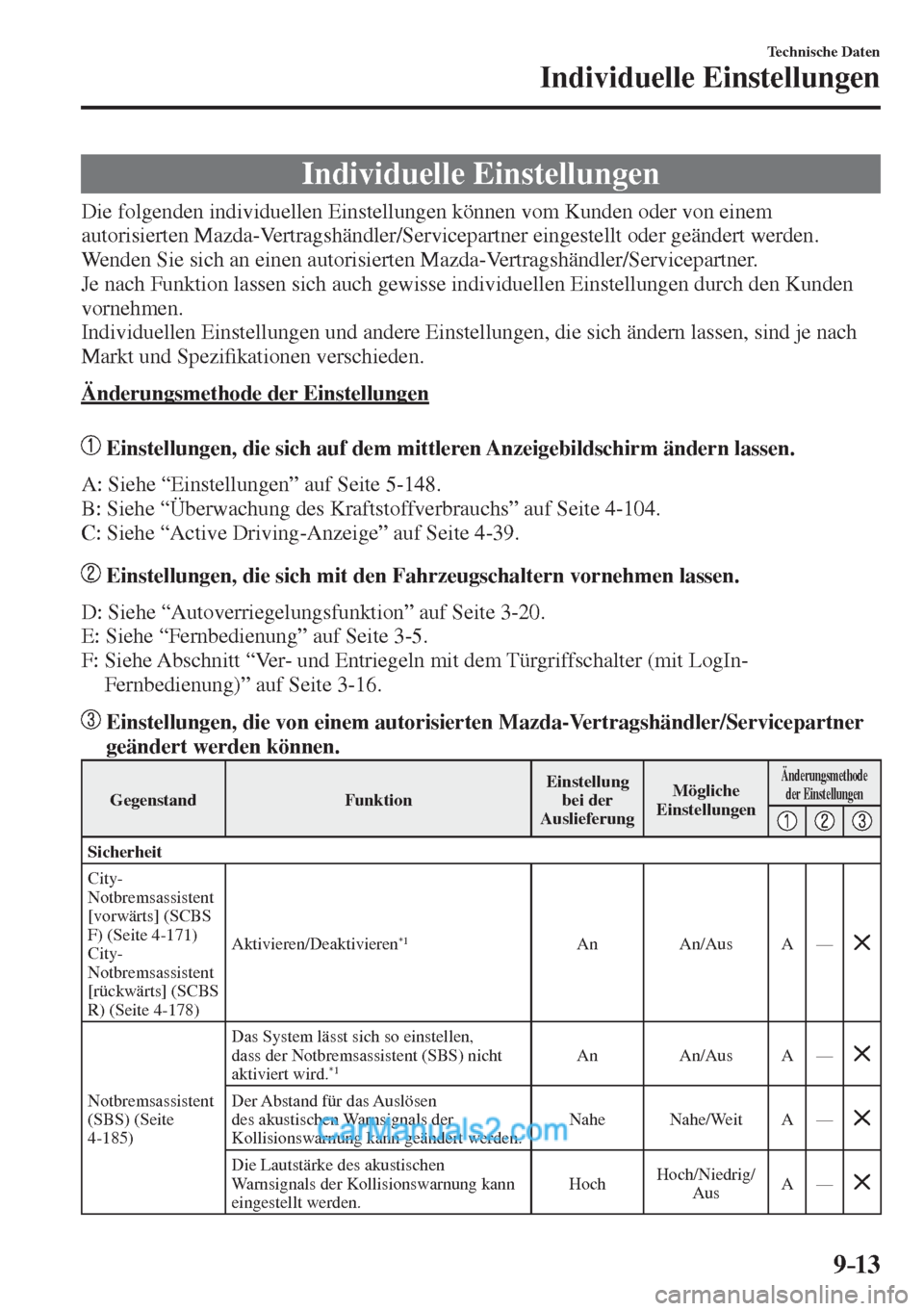

9–13
Technische Daten
Individuelle Einstellungen
Individuelle Einstellungen
Die folgenden individuellen Einstellungen können vom Kunden oder von einem
autorisierten Mazda-Vertragshändler/Servicepartner eingestellt oder geändert werden.
Wenden Sie sich an einen autorisierten Mazda-Vertragshändler/Servicepartner.
Je nach Funktion lassen sich auch gewisse individuellen Einstellungen durch den Kunden
vornehmen.
Individuellen Einstellungen und andere Einstellungen, die sich ändern lassen, sind je nach
Markt und Spezi¿ kationen verschieden.
Änderungsmethode der Einstellungen

Einstellungen, die sich auf dem mittleren Anzeigebildschirm ändern lassen.
A: Siehe “Einstellungen” auf Seite 5-148 .
B: Siehe “Überwachung des Kraftstoffverbrauchs” auf Seite 4-104 .
C: Siehe “Active Driving-Anzeige” auf Seite 4-39 .

Einstellungen, die sich mit den Fahrzeugschaltern vornehmen lassen.
D: Siehe “Autoverriegelungsfunktion” auf Seite 3-20 .
E: Siehe “Fernbedienung” auf Seite 3-5 .
F: Siehe Abschnitt “Ver- und Entriegeln mit dem Türgriffschalter (mit LogIn-
Fernbedienung)” auf Seite 3-16 .

Einstellungen, die von einem autorisierten Mazda-Vertragshändler/Servicepartner
geändert werden können.
Gegenstand Funktion Einstellung
bei der
Auslieferung Mögliche
Einstellungen
Änderungsmethode
der Einstellungen

Sicherheit
City-
Notbremsassistent
[vorwärts] (SCBS
F) (Seite 4-171 )
City-
Notbremsassistent
[rückwärts] (SCBS
R) (Seite 4-178 ) Aktivieren/Deaktivieren
*1 A n A n / A u s A —

Notbremsassistent
(SBS) (Seite
4-185 ) Das System lässt sich so einstellen,
dass der Notbremsassistent (SBS) nicht
aktiviert wird.
*1 An An/Aus A —

Der Abstand für das Auslösen
des akustischen Warnsignals der
Kollisionswarnung kann geändert werden. Nahe Nahe/Weit A —


Die Lautstärke des akustischen
Warnsignals der Kollisionswarnung kann
eingestellt werden. Hoch Hoch/Niedrig/
Aus A —

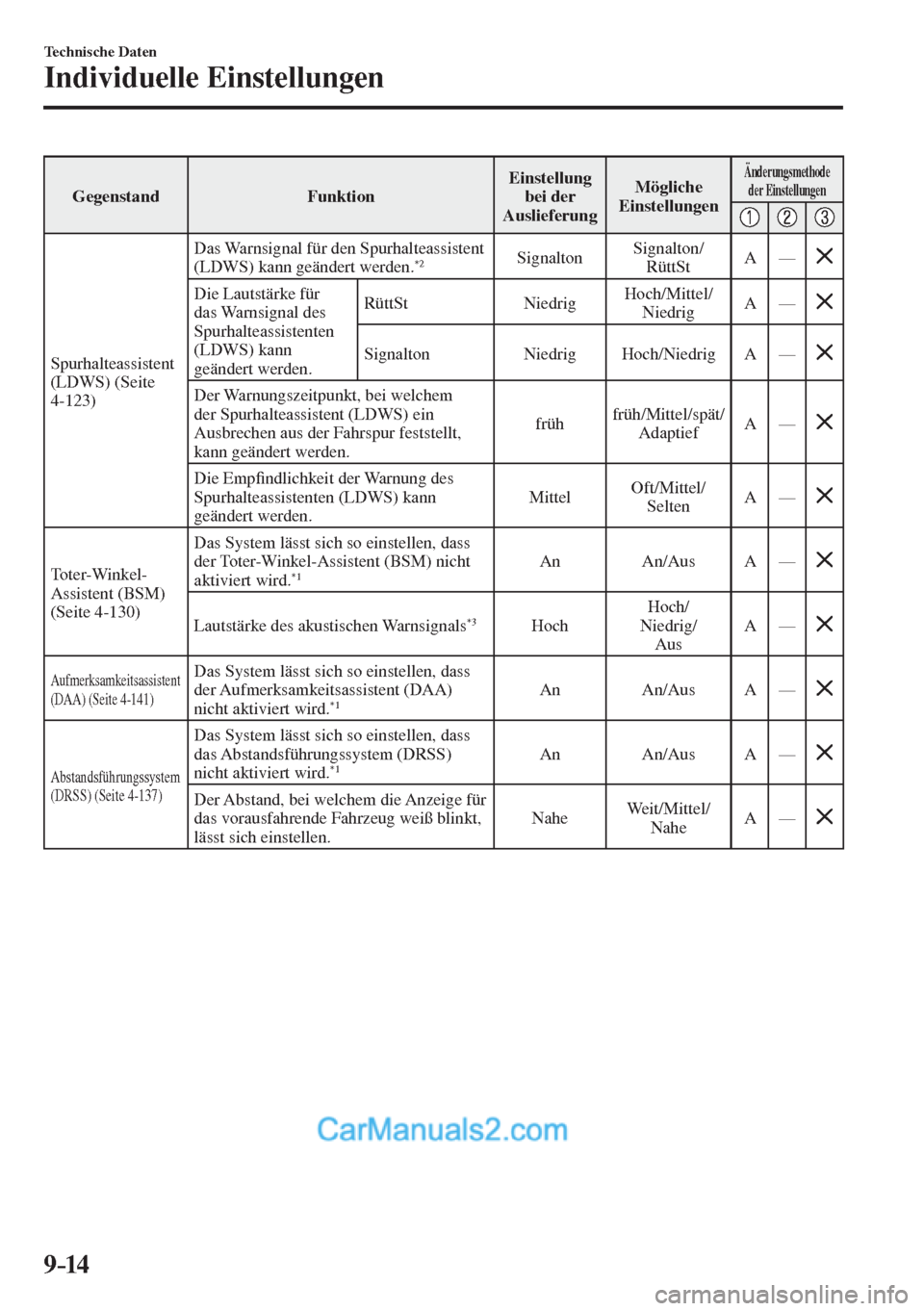

9–14
Technische Daten
Individuelle Einstellungen
Gegenstand Funktion Einstellung
bei der
Auslieferung Mögliche
Einstellungen
Änderungsmethode
der Einstellungen

Spurhalteassistent
(LDWS) (Seite
4-123 ) Das Warnsignal für den Spurhalteassistent
(LDWS) kann geändert werden.
*2 Signalton Signalton/
RüttSt A —

Die Lautstärke für
das Warnsignal des
Spurhalteassistenten
(LDWS) kann
geändert werden. RüttSt Niedrig Hoch/Mittel/
Niedrig A —


Signalton Niedrig Hoch/Niedrig A —


Der Warnungszeitpunkt, bei welchem
der Spurhalteassistent (LDWS) ein
Ausbrechen aus der Fahrspur feststellt,
kann geändert werden. früh früh/Mittel/spät/
Adaptief A —


Die Emp¿ ndlichkeit der Warnung des
Spurhalteassistenten (LDWS) kann
geändert werden. Mittel Oft/Mittel/
Selten A —


Toter-Winkel-
Assistent (BSM)
(Seite 4-130 ) Das System lässt sich so einstellen, dass
der Toter-Winkel-Assistent (BSM) nicht
aktiviert wird.
*1 An An/Aus A —

Lautstärke des akustischen Warnsignals
*3 H o c h Hoch/
Niedrig/
A u s A —

Aufmerksamkeitsassistent
(DAA) (Seite 4-141 ) Das System lässt sich so einstellen, dass
der Aufmerksamkeitsassistent (DAA)
nicht aktiviert wird.
*1 An An/Aus A —

Abstandsführungssystem
(DRSS) (Seite 4-137 )
Das System lässt sich so einstellen, dass
das Abstandsführungssystem (DRSS)
nicht aktiviert wird.
*1 An An/Aus A —

Der Abstand, bei welchem die Anzeige für
das vorausfahrende Fahrzeug weiß blinkt,
lässt sich einstellen. Nahe Weit/Mittel/
Nahe A —

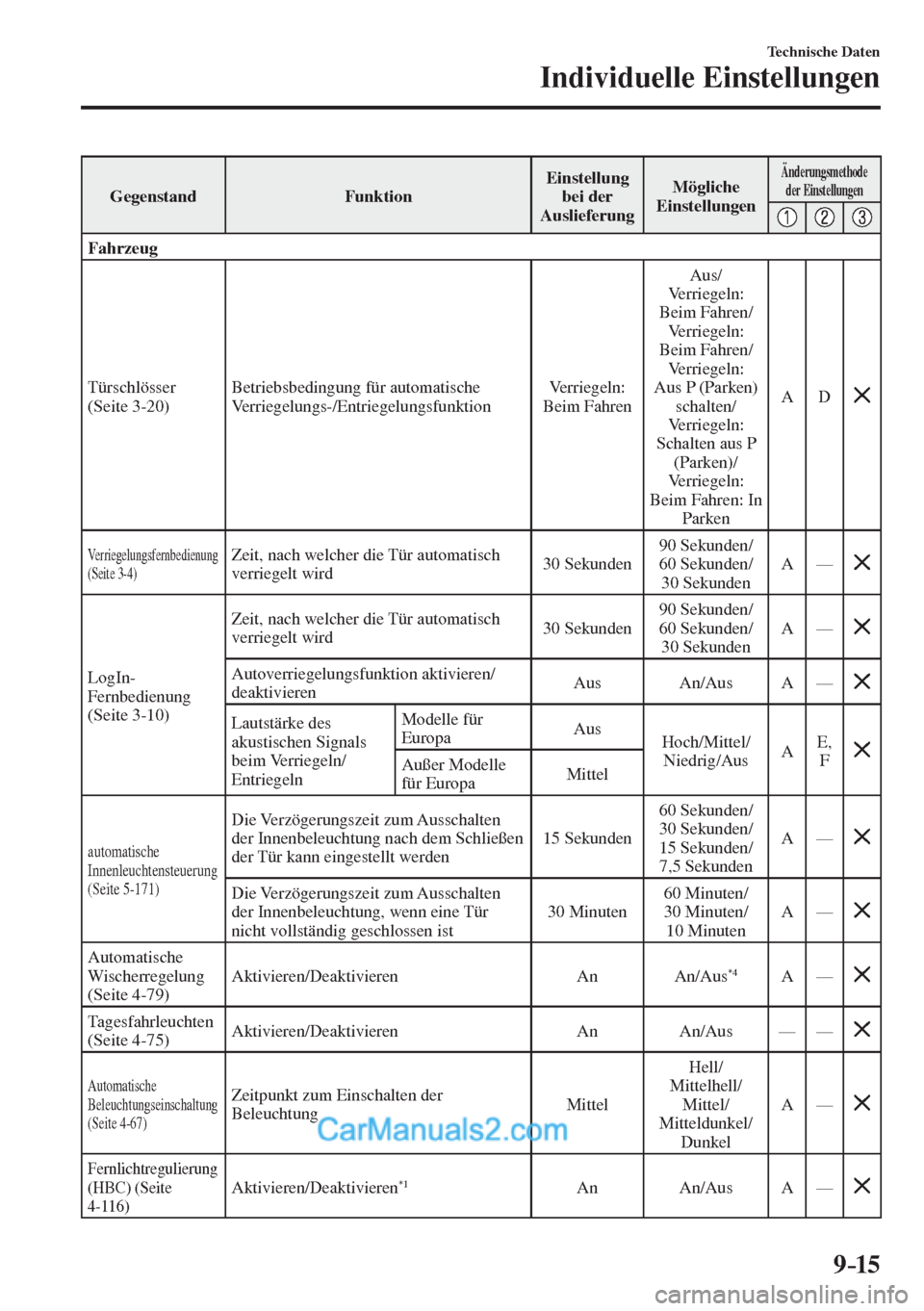

9–15
Technische Daten
Individuelle Einstellungen
Gegenstand Funktion Einstellung
bei der
Auslieferung Mögliche
Einstellungen
Änderungsmethode
der Einstellungen

Fahrzeug
Türschlösser
(Seite 3-20 ) Betriebsbedingung für automatische
Verriegelungs-/Entriegelungsfunktion Verriegeln:
Beim Fahren Aus/
Verriegeln:
Beim Fahren/
Verriegeln:
Beim Fahren/
Verriegeln:
Aus P (Parken)
schalten/
Verriegeln:
Schalten aus P
(Parken)/
Verriegeln:
Beim Fahren: In
Parken A D


Verriegelungsfernbedienung
(Seite 3-4 ) Zeit, nach welcher die Tür automatisch
verriegelt wird 30 Sekunden 90 Sekunden/
60 Sekunden/
30 Sekunden A —

LogIn-
Fernbedienung
(Seite 3-10 ) Zeit, nach welcher die Tür automatisch
verriegelt wird 30 Sekunden 90 Sekunden/
60 Sekunden/
30 Sekunden A —


Autoverriegelungsfunktion aktivieren/
deaktivieren Aus An/Aus A —


Lautstärke des
akustischen Signals
beim Verriegeln/
Entriegeln Modelle für
Europa Aus
Hoch/Mittel/
Niedrig/Aus A E,
F

Außer Modelle
für Europa Mittel
automatische
Innenleuchtensteuerung
(Seite 5-171 )
Die Verzögerungszeit zum Ausschalten
der Innenbeleuchtung nach dem Schließen
der Tür kann eingestellt werden 15 Sekunden 60 Sekunden/
30 Sekunden/
15 Sekunden/
7,5 Sekunden A —

Die Verzögerungszeit zum Ausschalten
der Innenbeleuchtung, wenn eine Tür
nicht vollständig geschlossen ist 30 Minuten 60 Minuten/
30 Minuten/
10 Minuten A —


Automatische
Wischerregelung
(Seite 4-79 ) Aktivieren/Deaktivieren An An/Aus
*4 A —

Tagesfahrleuchten
(Seite 4-75 ) Aktivieren/Deaktivieren An An/Aus — —


Automatische
Beleuchtungseinschaltung
(Seite 4-67 ) Zeitpunkt zum Einschalten der
Beleuchtung Mittel Hell/
Mittelhell/
Mittel/
Mitteldunkel/
Dunkel A —

Fernlichtregulierung
(HBC) (Seite
4-116 ) Aktivieren/Deaktivieren *1 A n A n / A u s A —
