2017 MAZDA MODEL 2 Betriebsanleitung (in German)

4–152
Beim Fahren
i-ACTIVSENSE
HINWEIS
  Beim Fahren mit eingeschaltetem System wird Ihr Fahrzeug entsprechend der
Geschwindigkeit des vorausfahrenden Fahrzeugs beschleunigt oder abgebremst. Falls
es notwendig ist, das Fahrzeug für einen Spurwechsel zu beschleunigen oder falls das
vorausfahrende Fahrzeug scharf abbremst und der Abstand sich rasch vermindert, lässt
sich das Fahrzeug entsprechend den Bedingungen mit dem Gaspedal beschleunigen
oder mit dem Bremspedal abbremsen.
  Während der Verwendung des Mazda Radar Cruise Control-System (MRCC) wird
das System nicht ausgeschaltet, wenn der Wählhebel (Automatikgetriebe) bzw. der
Schalthebel (Schaltgetriebe) betätigt wird und eine beabsichtigte Verzögerung erfolgt
nicht. Für eine Verzögerung müssen Sie die Geschwindigkeitseinstellung ändern oder
das Bremspedal betätigen.
  Die Bremsleuchten leuchten, wenn das Mazda Radar Cruise Control-System (MRCC)
das Fahrzeug automatisch abbremst; auf einer Gefällstrecke bei der eingestellten
Geschwindigkeit oder beim Fahren mit konstanter Geschwindigkeit hinter einem
vorausfahrenden Fahrzeug können sie nicht auÀ euchten.

 Die Warnleuchte (gelb) des Mazda Radar Cruise Control-Systems (MRCC) leuchtet
bei einer Systemstörung.
 Siehe “Warnleuchten” auf Seite 4-42 .   Die Abstandsregelung kann ausgeschaltet werden, so dass das System
nur die Funktion eines Geschwindigkeitskonstanthalters hat. Siehe
“Geschwindigkeitskonstanthalterfunktion” auf Seite 4-159 .
Displayanzeige des Mazda Radar Cruise Control-Systems (MRCC)
Die Einstellung und der Betriebszustand des Mazda Radar Cruise Control-Systems (MRCC)
werden auf der Active Driving-Anzeige angezeigt.

Anzeige für vorausfahrendes Fahrzeug
MRCC
Fahrzeugabstand
sanzeige
MRCC Eingestellte Fahrzeuggeschwindigkeit

4–153
Beim Fahren
i-ACTIVSENSE
Abstandswarnung
Falls sich der Abstand bei eingeschalteter Abstandsregelung rasch vermindert, weil das
vorausfahrende Fahrzeug scharf abbremst, wird ein akustisches Warnsignal ausgelöst und
eine Bremswarnung auf dem Display angezeigt. Kontrollieren Sie immer die Sicherheit
der Umgebung und betätigen Sie das Bremspedal, um einen sicheren Abstand zum
vorausfahrenden Fahrzeug einzuhalten. Halten Sie immer auch einen sicheren Abstand zum
nachfolgenden Fahrzeug ein.


Einstellung des Systems

CANCEL-Schalter
RES-Schalter
OFF-Schalter -Schalter -Schalter
Schalter
MODE
Schalter SET- Schalter SET+

Beim Drücken des Schalters MODE wird das Hauptdisplay (weiß) des Mazda Radar Cruise
Control-Systems (MRCC) eingeschaltet und die Fahrzeuggeschwindigkeit und der Abstand
zwischen den Fahrzeugen lässt sich sich bei eingeschalteter Abstandsregelung einstellen.
HINWEIS
  Falls die Zündung bei eingeschaltetem (“ON”) Mazda Radar Cruise Control-System
(MRCC) auf “ACC” oder “OFF” geschaltet wird, bleibt das Mazda Radar Cruise
Control-System (MRCC) eingeschaltet (“ON”).
  Falls der Schalter MODE bei eingeschaltetem Mazda Radar Cruise
Control-System (MRCC) gedrückt wird, so wird System auf die
Geschwindigkeitskonstanthalterfunktion umgeschaltet.

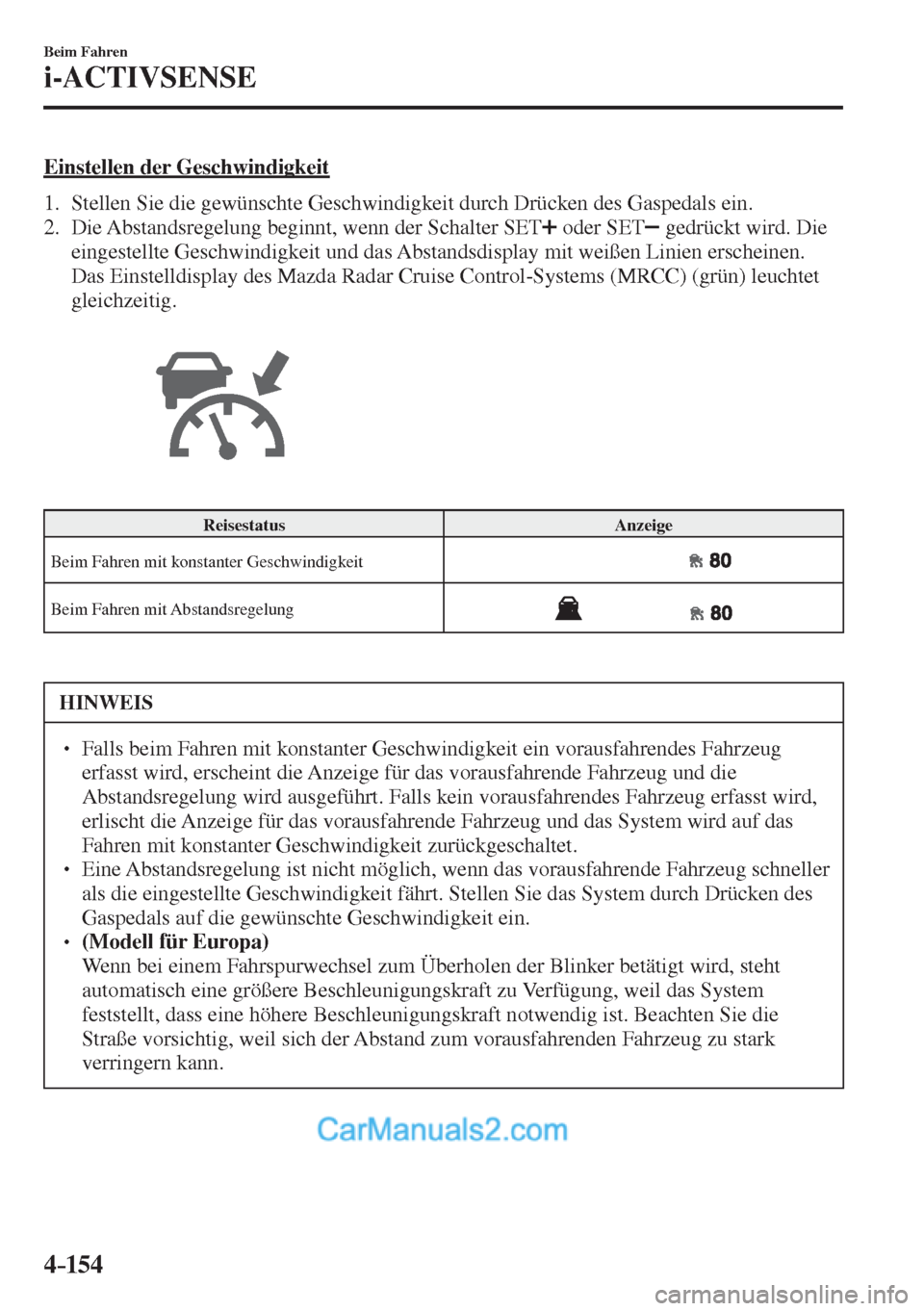

4–154
Beim Fahren
i-ACTIVSENSE
Einstellen der Geschwindigkeit
1. Stellen Sie die gewünschte Geschwindigkeit durch Drücken des Gaspedals ein.
2. Die Abstandsregelung beginnt, wenn der Schalter SET
oder SET gedrückt wird. Die
eingestellte Geschwindigkeit und das Abstandsdisplay mit weißen Linien erscheinen.
Das Einstelldisplay des Mazda Radar Cruise Control-Systems (MRCC) (grün) leuchtet
gleichzeitig.



Reisestatus Anzeige
Beim Fahren mit konstanter Geschwindigkeit


Beim Fahren mit Abstandsregelung



HINWEIS
  Falls beim Fahren mit konstanter Geschwindigkeit ein vorausfahrendes Fahrzeug
erfasst wird, erscheint die Anzeige für das vorausfahrende Fahrzeug und die
Abstandsregelung wird ausgeführt. Falls kein vorausfahrendes Fahrzeug erfasst wird,
erlischt die Anzeige für das vorausfahrende Fahrzeug und das System wird auf das
Fahren mit konstanter Geschwindigkeit zurückgeschaltet.
  Eine Abstandsregelung ist nicht möglich, wenn das vorausfahrende Fahrzeug schneller
als die eingestellte Geschwindigkeit fährt. Stellen Sie das System durch Drücken des
Gaspedals auf die gewünschte Geschwindigkeit ein.
  (Modell für Europa)  Wenn bei einem Fahrspurwechsel zum Überholen der Blinker betätigt wird, steht
automatisch eine größere Beschleunigungskraft zu Verfügung, weil das System
feststellt, dass eine höhere Beschleunigungskraft notwendig ist. Beachten Sie die
Straße vorsichtig, weil sich der Abstand zum vorausfahrenden Fahrzeug zu stark
verringern kann.

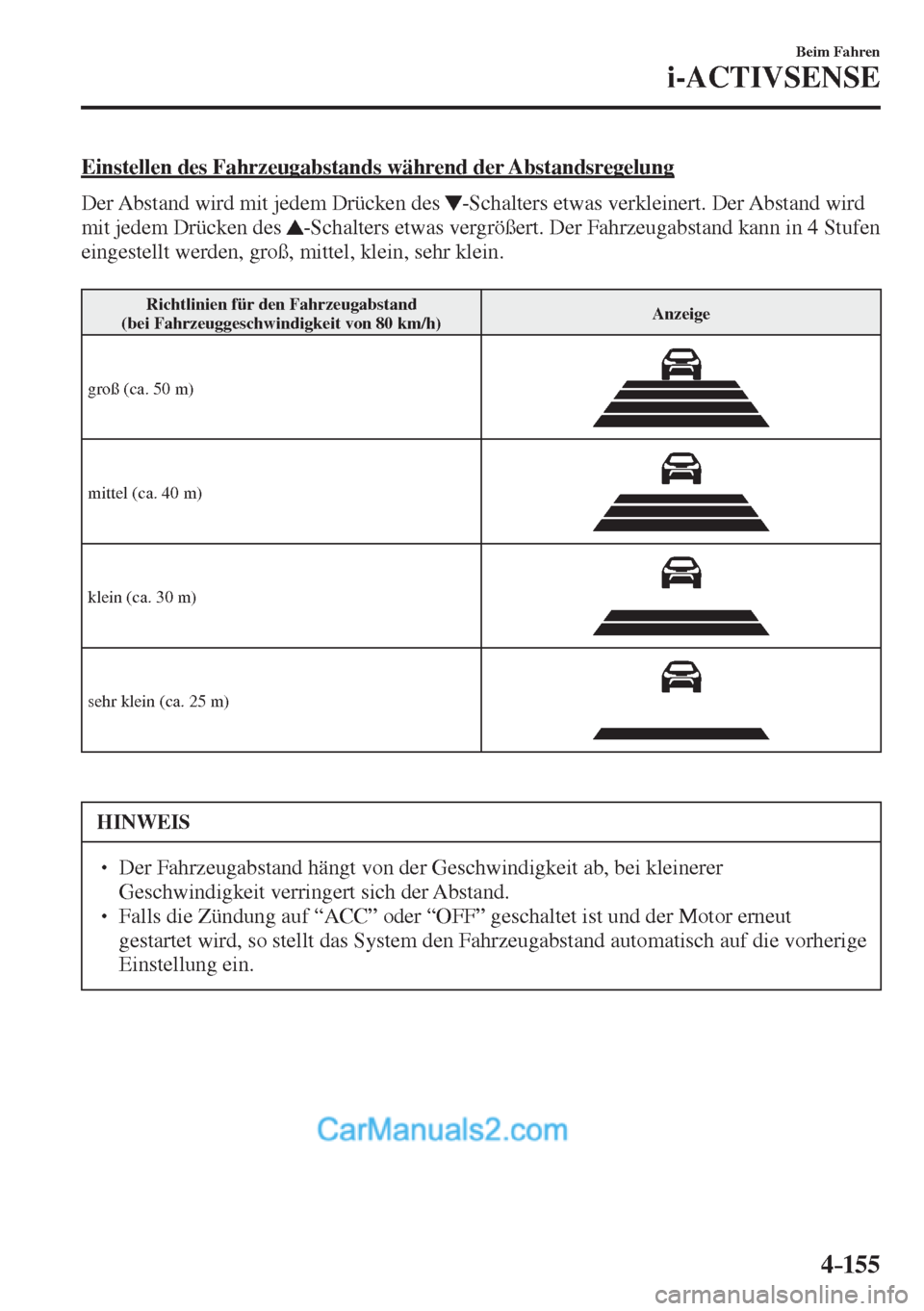

4–155
Beim Fahren
i-ACTIVSENSE
Einstellen des Fahrzeugabstands während der Abstandsregelung
Der Abstand wird mit jedem Drücken des
-Schalters etwas verkleinert. Der Abstand wird
mit jedem Drücken des
-Schalters etwas vergrößert. Der Fahrzeugabstand kann in 4 Stufen
eingestellt werden, groß, mittel, klein, sehr klein.

Richtlinien für den Fahrzeugabstand
(bei Fahrzeuggeschwindigkeit von 80 km/h) Anzeige
groß (ca. 50 m)


mittel (ca. 40 m)


klein (ca. 30 m)


sehr klein (ca. 25 m)



HINWEIS
  Der Fahrzeugabstand hängt von der Geschwindigkeit ab, bei kleinerer
Geschwindigkeit verringert sich der Abstand.
  Falls die Zündung auf “ACC” oder “OFF” geschaltet ist und der Motor erneut
gestartet wird, so stellt das System den Fahrzeugabstand automatisch auf die vorherige
Einstellung ein.

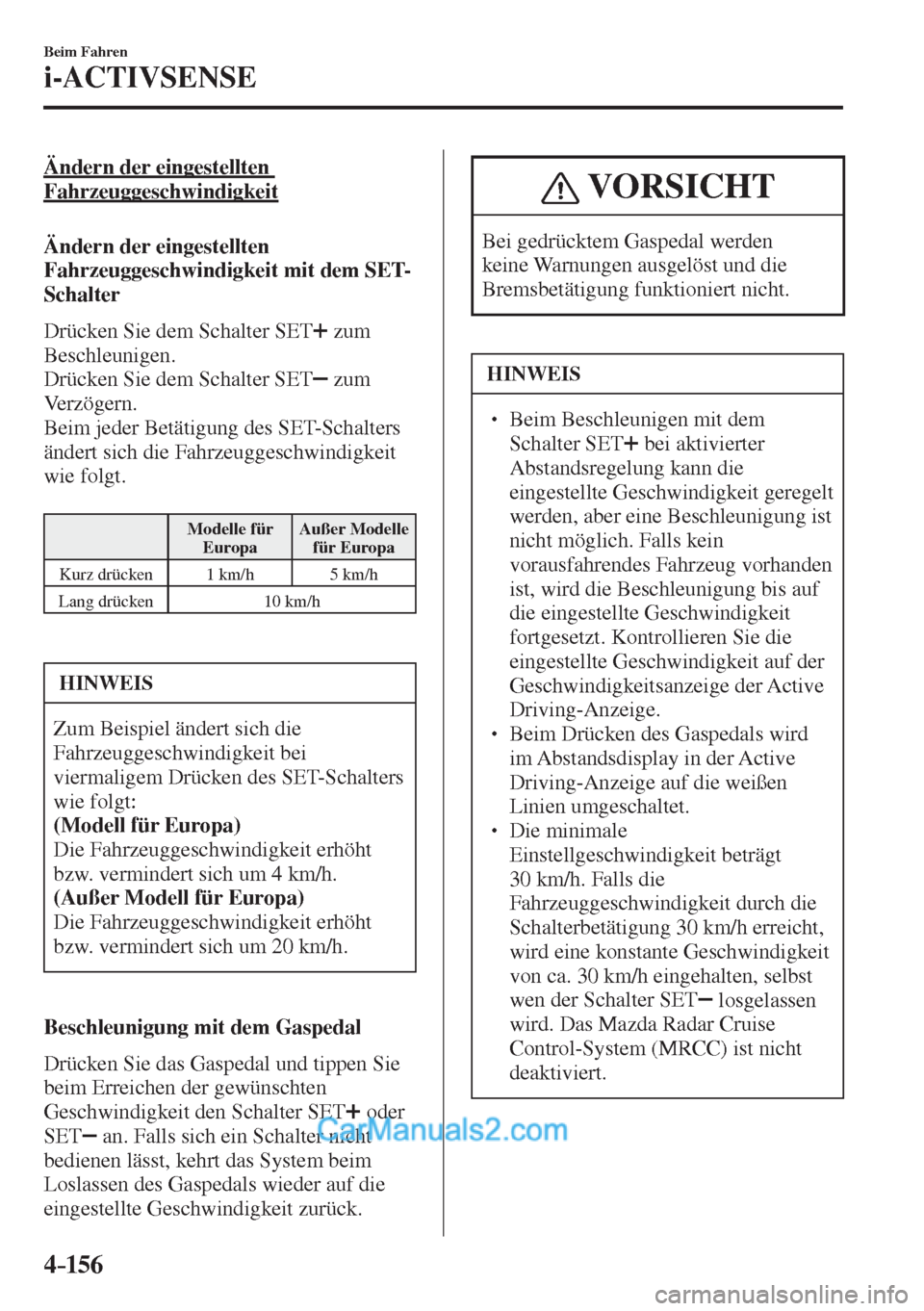

4–156
Beim Fahren
i-ACTIVSENSE
Ändern der eingestellten
Fahrzeuggeschwindigkeit
Ändern der eingestellten
Fahrzeuggeschwindigkeit mit dem SET-
Schalter
Drücken Sie dem Schalter SET
zum
Beschleunigen.
Drücken Sie dem Schalter SET
zum
Verzögern.
Beim jeder Betätigung des SET -Schalters
ändert sich die Fahrzeuggeschwindigkeit
wie folgt.

Modelle für
Europa Außer Modelle
für Europa
Kurz drücken 1 km/h 5 km/h
Lang drücken 10 km/h

HINWEIS
Zum Beispiel ändert sich die
Fahrzeuggeschwindigkeit bei
viermaligem Drücken des SET-Schalters
wie folgt:
(Modell für Europa)
Die Fahrzeuggeschwindigkeit erhöht
bzw. vermindert sich um 4 km/h.
(Außer Modell für Europa)
Die Fahrzeuggeschwindigkeit erhöht
bzw. vermindert sich um 20 km/h.
Beschleunigung mit dem Gaspedal
Drücken Sie das Gaspedal und tippen Sie
beim Erreichen der gewünschten
Geschwindigkeit den Schalter SET
oder
SET
an. Falls sich ein Schalter nicht
bedienen lässt, kehrt das System beim
Loslassen des Gaspedals wieder auf die
eingestellte Geschwindigkeit zurück.
VORSICHT
Bei gedrücktem Gaspedal werden
keine Warnungen ausgelöst und die
Bremsbetätigung funktioniert nicht.
HINWEIS
  Beim Beschleunigen mit dem
Schalter SET
bei aktivierter
Abstandsregelung kann die
eingestellte Geschwindigkeit geregelt
werden, aber eine Beschleunigung ist
nicht möglich. Falls kein
vorausfahrendes Fahrzeug vorhanden
ist, wird die Beschleunigung bis auf
die eingestellte Geschwindigkeit
fortgesetzt. Kontrollieren Sie die
eingestellte Geschwindigkeit auf der
Geschwindigkeitsanzeige der Active
Driving-Anzeige.
  Beim Drücken des Gaspedals wird
im Abstandsdisplay in der Active
Driving-Anzeige auf die weißen
Linien umgeschaltet.
  Die minimale
Einstellgeschwindigkeit beträgt
30 km/h. Falls die
Fahrzeuggeschwindigkeit durch die
Schalterbetätigung 30 km/h erreicht,
wird eine konstante Geschwindigkeit
von ca. 30 km/h eingehalten, selbst
wen der Schalter SET
losgelassen
wird. Das Mazda Radar Cruise
Control-System (MRCC) ist nicht
deaktiviert.

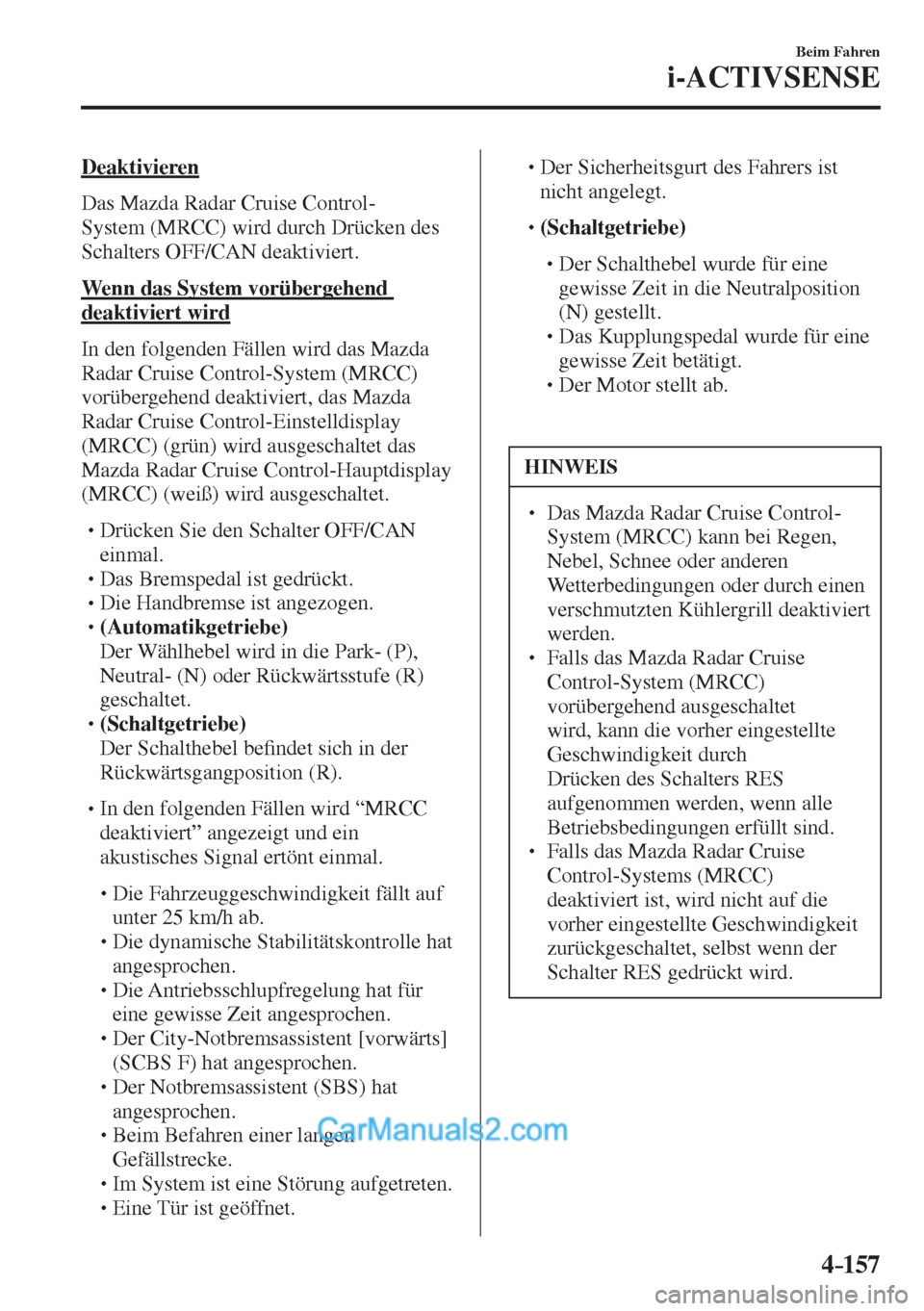

4–157
Beim Fahren
i-ACTIVSENSE
Deaktivieren
Das Mazda Radar Cruise Control-
System (MRCC) wird durch Drücken des
Schalters OFF/CAN deaktiviert.
Wenn das System vorübergehend
deaktiviert wird
In den folgenden Fällen wird das Mazda
Radar Cruise Control-System (MRCC)
vorübergehend deaktiviert, das Mazda
Radar Cruise Control-Einstelldisplay
(MRCC) (grün) wird ausgeschaltet das
Mazda Radar Cruise Control-Hauptdisplay
(MRCC) (weiß) wird ausgeschaltet.



 Drücken Sie den Schalter OFF/CAN
einmal.



 Das Bremspedal ist gedrückt.



 Die Handbremse ist angezogen.



 (Automatikgetriebe)
 Der Wählhebel wird in die Park- (P),
Neutral- (N) oder Rückwärtsstufe (R)
geschaltet.



 (Schaltgetriebe)
 Der Schalthebel be¿ ndet sich in der
Rückwärtsgangposition (R).



 In den folgenden Fällen wird “MRCC
deaktiviert” angezeigt und ein
akustisches Signal ertönt einmal.



 Die Fahrzeuggeschwindigkeit fällt auf
unter 25 km/h ab.



 Die dynamische Stabilitätskontrolle hat
angesprochen.



 Die Antriebsschlupfregelung hat für
eine gewisse Zeit angesprochen.



 Der City-Notbremsassistent [vorwärts]
(SCBS F) hat angesprochen.



 Der Notbremsassistent (SBS) hat
angesprochen.



 Beim Befahren einer langen
Gefällstrecke.



 Im System ist eine Störung aufgetreten.



 Eine Tür ist geöffnet.




 Der Sicherheitsgurt des Fahrers ist
nicht angelegt.



 (Schaltgetriebe)



 Der Schalthebel wurde für eine
gewisse Zeit in die Neutralposition
(N) gestellt.



 Das Kupplungspedal wurde für eine
gewisse Zeit betätigt.



 Der Motor stellt ab.


HINWEIS
  Das Mazda Radar Cruise Control-
System (MRCC) kann bei Regen,
Nebel, Schnee oder anderen
Wetterbedingungen oder durch einen
verschmutzten Kühlergrill deaktiviert
werden.
  Falls das Mazda Radar Cruise
Control-System (MRCC)
vorübergehend ausgeschaltet
wird, kann die vorher eingestellte
Geschwindigkeit durch
Drücken des Schalters RES
aufgenommen werden, wenn alle
Betriebsbedingungen erfüllt sind.
  Falls das Mazda Radar Cruise
Control-Systems (MRCC)
deaktiviert ist, wird nicht auf die
vorher eingestellte Geschwindigkeit
zurückgeschaltet, selbst wenn der
Schalter RES gedrückt wird.

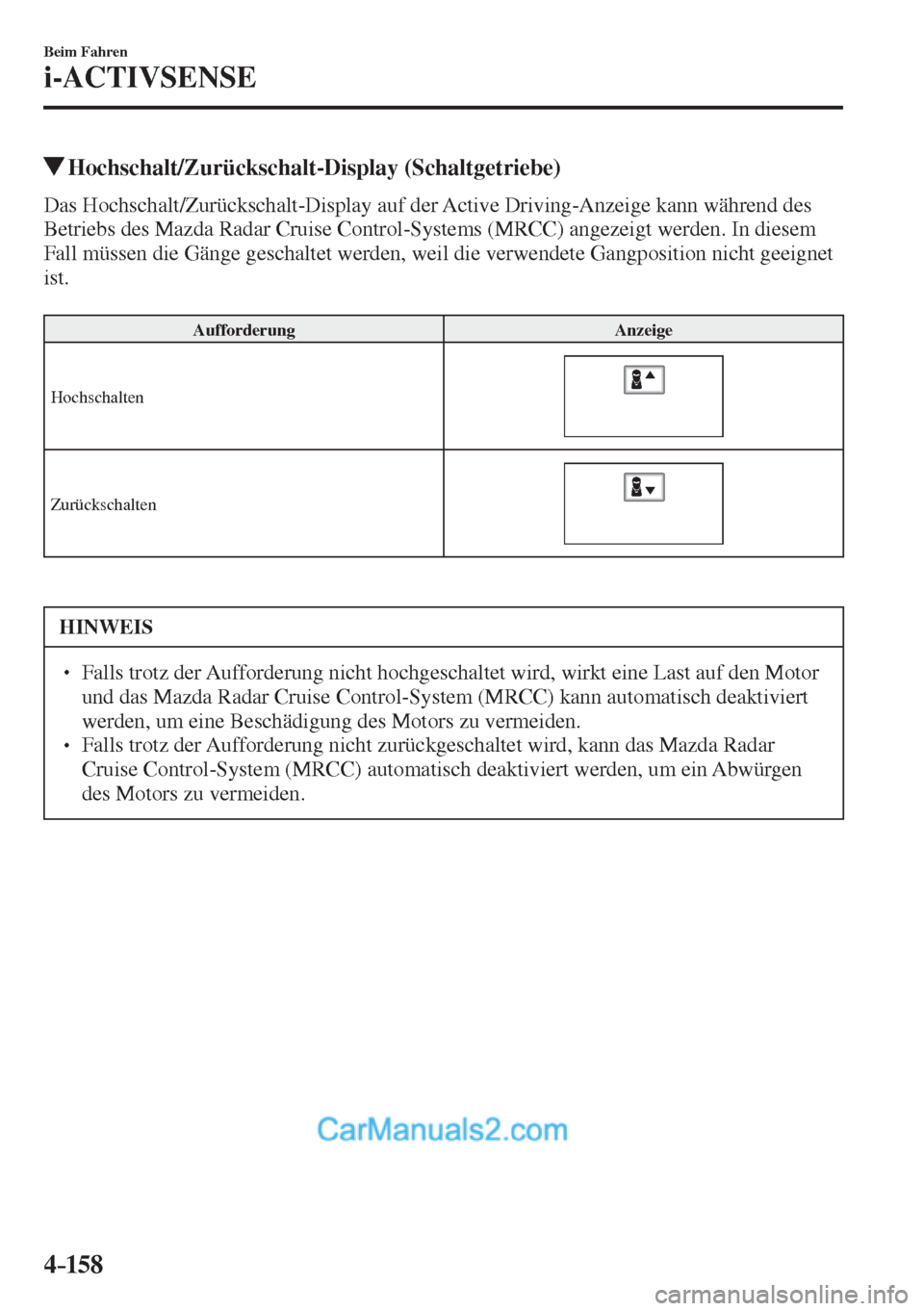

4–158
Beim Fahren
i-ACTIVSENSE
Hochschalt/Zurückschalt-Display (Schaltgetriebe)
Das Hochschalt/Zurückschalt-Display auf der Active Driving-Anzeige kann während des
Betriebs des Mazda Radar Cruise Control-Systems (MRCC) angezeigt werden. In diesem
Fall müssen die Gänge geschaltet werden, weil die verwendete Gangposition nicht geeignet
ist.

Aufforderung Anzeige
Hochschalten


Zurückschalten



HINWEIS
  Falls trotz der Aufforderung nicht hochgeschaltet wird, wirkt eine Last auf den Motor
und das Mazda Radar Cruise Control-System (MRCC) kann automatisch deaktiviert
werden, um eine Beschädigung des Motors zu vermeiden.
  Falls trotz der Aufforderung nicht zurückgeschaltet wird, kann das Mazda Radar
Cruise Control-System (MRCC) automatisch deaktiviert werden, um ein Abwürgen
des Motors zu vermeiden.

4–159
Beim Fahren
i-ACTIVSENSE
Geschwindigkeitskonstanthalterfunktion
Beim Betrieb dieser Funktion
ist die Abstandsregelung
ausgeschaltet und nur der
Geschwindigkeitskonstanthalterfunktion
aktiviert.
Die Fahrzeuggeschwindigkeit kann auf
eine höhere Geschwindigkeit als 25 km/h
eingestellt werden.
Verwenden Sie die
Geschwindigkeitskonstanthalterfunktion
auf Autobahnen und anderen
Hauptstraßen, auf welchen keine häu¿ ge
Beschleunigungen und Verzögerungen
notwendig sind. WARNUNG
Der
Geschwindigkeitskonstanthalterfunktion
darf an den folgenden Orten nicht
verwendet werden:
Andernfalls kann ein Unfall verursacht
werden.

 Straßen mit vielen Kurven, bei starkem
Verkehr und wenn der Fahrzeugabstand
zu gering ist. (Unter diesen
Bedingungen ist es nicht möglich die
Geschwindigkeitskonstanthalterfunktion
zu verwenden.)
  Steile Gefälle (die eingestellte
Geschwindigkeit kann wegen
ungenügender Motorbremse nicht
eingehalten werden)
  Auf glatten Straßen mit Eis
oder Schnee (die Räder können
durchdrehen, so dass Sie die
Fahrzeugkontrolle verlieren)

Fahren Sie immer vorsichtig:
Die Warnungen und die Bremskontrolle
funktionieren nach dem Ausschalten
der Abstandsregelung nicht mehr
und das System wird auf alleinige
Geschwindigkeitskonstanthalterfunktion
umgeschaltet. Drücken Sie
das Bremspedal, um die
Geschwindigkeit entsprechend den
Umgebungsbedingungen zu verringern
und einen sicheren Abstand zum
vorausfahrenden Fahrzeug einzuhalten,
fahren Sie immer vorsichtig.
