2017 MAZDA MODEL 2 Betriebsanleitung (in German)

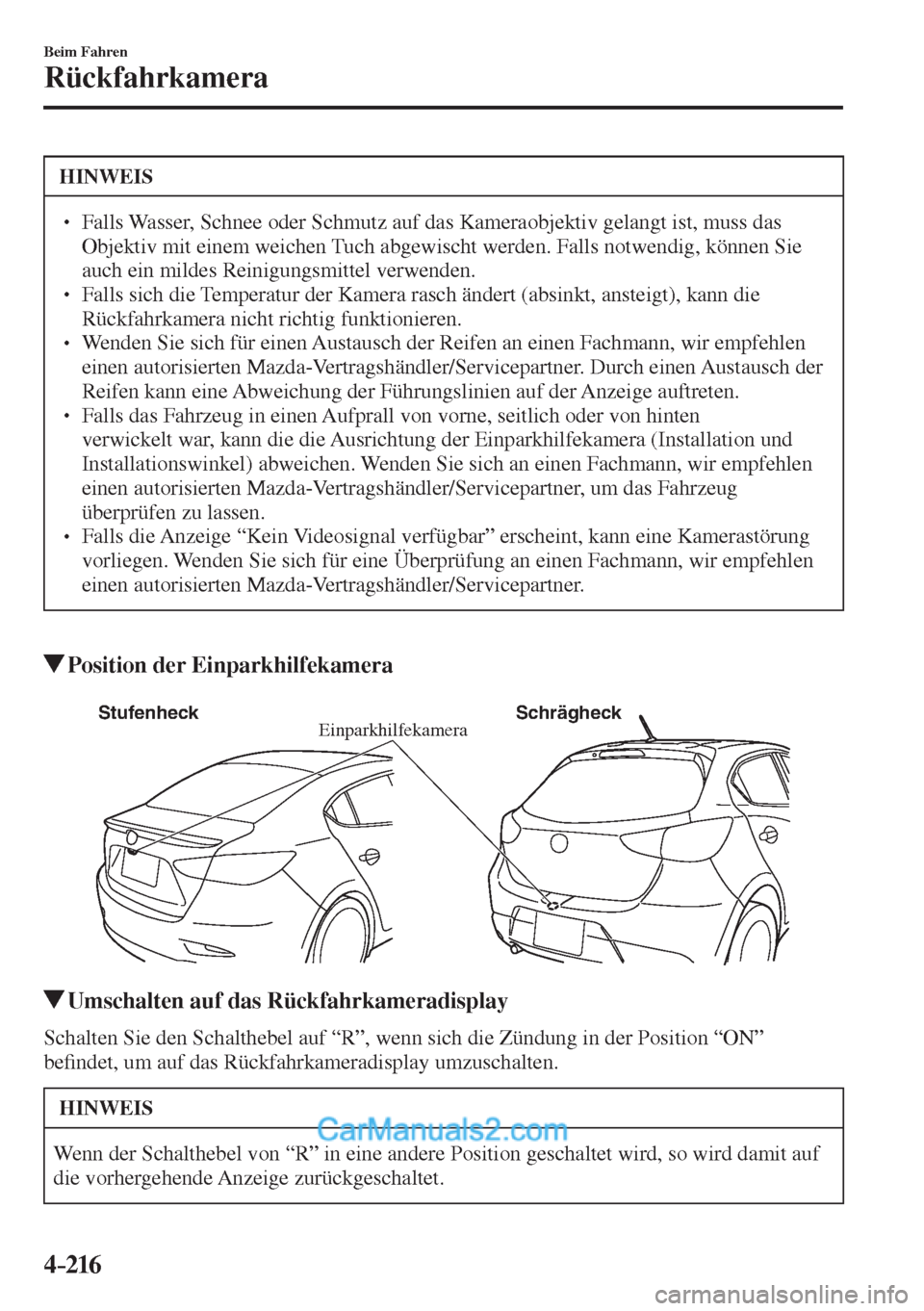

4–216
Beim Fahren
Rückfahrkamera
HINWEIS
  Falls Wasser, Schnee oder Schmutz auf das Kameraobjektiv gelangt ist, muss das
Objektiv mit einem weichen Tuch abgewischt werden. Falls notwendig, können Sie
auch ein mildes Reinigungsmittel verwenden.
  Falls sich die Temperatur der Kamera rasch ändert (absinkt, ansteigt), kann die
Rückfahrkamera nicht richtig funktionieren.
  Wenden Sie sich für einen Austausch der Reifen an einen Fachmann, wir empfehlen
einen autorisierten Mazda-Vertragshändler/Servicepartner. Durch einen Austausch der
Reifen kann eine Abweichung der Führungslinien auf der Anzeige auftreten.
  Falls das Fahrzeug in einen Aufprall von vorne, seitlich oder von hinten
verwickelt war, kann die die Ausrichtung der Einparkhilfekamera (Installation und
Installationswinkel) abweichen. Wenden Sie sich an einen Fachmann, wir empfehlen
einen autorisierten Mazda-Vertragshändler/Servicepartner, um das Fahrzeug
überprüfen zu lassen.
  Falls die Anzeige “Kein Videosignal verfügbar” erscheint, kann eine Kamerastörung
vorliegen. Wenden Sie sich für eine Überprüfung an einen Fachmann, wir empfehlen
einen autorisierten Mazda-Vertragshändler/Servicepartner.
Position der Einparkhilfekamera

Einparkhilfekamera Stufenheck Schrägheck

Umschalten auf das Rückfahrkameradisplay
Schalten Sie den Schalthebel auf “R”, wenn sich die Zündung in der Position “ON”
be¿ ndet, um auf das Rückfahrkameradisplay umzuschalten.
HINWEIS
Wenn der Schalthebel von “R” in eine andere Position geschaltet wird, so wird damit auf
die vorhergehende Anzeige zurückgeschaltet.

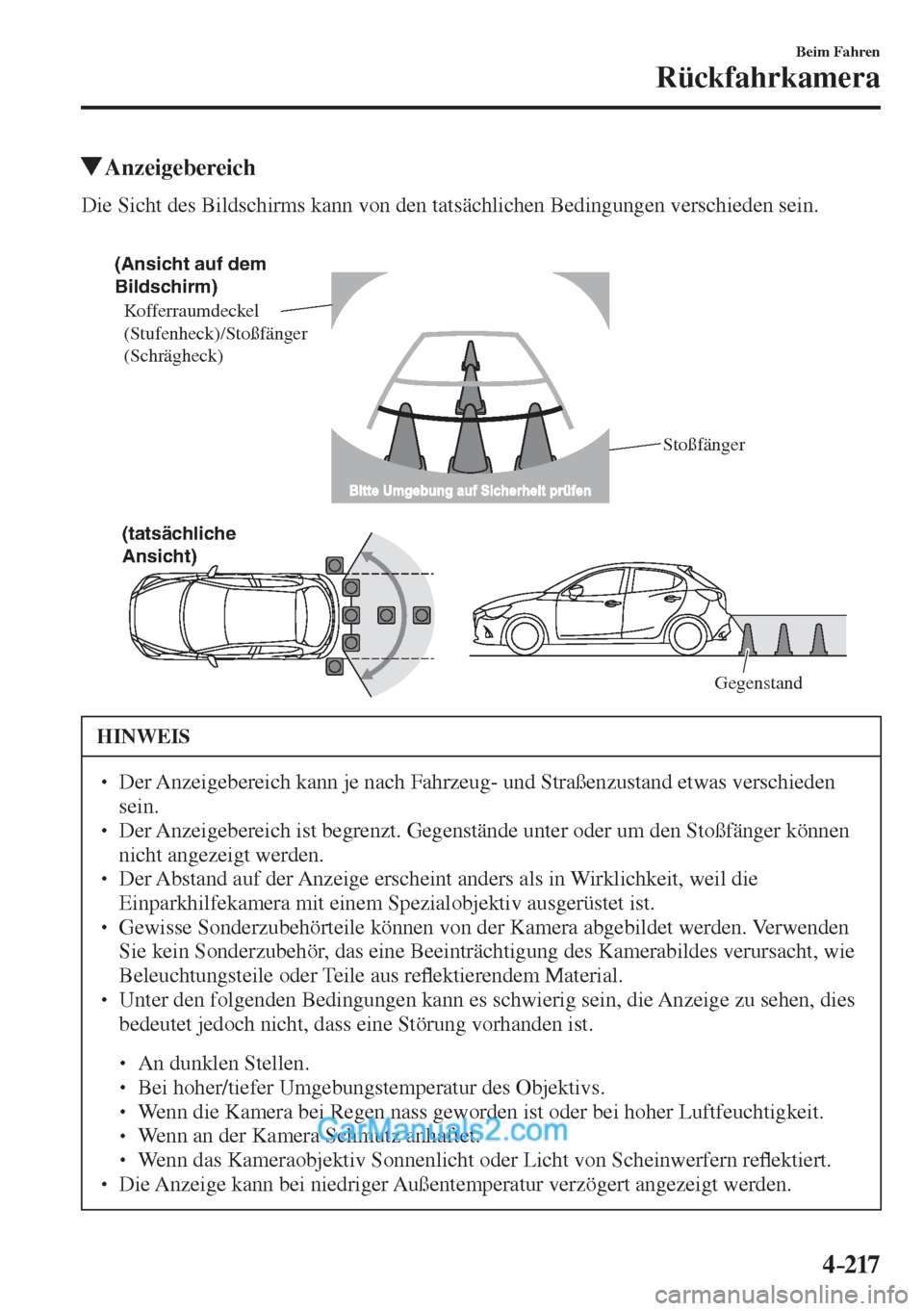

4–217
Beim Fahren
Rückfahrkamera
Anzeigebereich
Die Sicht des Bildschirms kann von den tatsächlichen Bedingungen verschieden sein.


(Ansicht auf dem
Bildschirm)
Stoßfänger
Gegenstand (tatsächliche
Ansicht)
Kofferraumdeckel
(Stufenheck)/Stoßfänger
(Schrägheck)

HINWEIS
  Der Anzeigebereich kann je nach Fahrzeug- und Straßenzustand etwas verschieden
sein.
  Der Anzeigebereich ist begrenzt. Gegenstände unter oder um den Stoßfänger können
nicht angezeigt werden.
  Der Abstand auf der Anzeige erscheint anders als in Wirklichkeit, weil die
Einparkhilfekamera mit einem Spezialobjektiv ausgerüstet ist.
  Gewisse Sonderzubehörteile können von der Kamera abgebildet werden. Verwenden
Sie kein Sonderzubehör, das eine Beeinträchtigung des Kamerabildes verursacht, wie
Beleuchtungsteile oder Teile aus reÀ ektierendem Material.

 Unter den folgenden Bedingungen kann es schwierig sein, die Anzeige zu sehen, dies
bedeutet jedoch nicht, dass eine Störung vorhanden ist.



 An dunklen Stellen.



 Bei hoher/tiefer Umgebungstemperatur des Objektivs.



 Wenn die Kamera bei Regen nass geworden ist oder bei hoher Luftfeuchtigkeit.



 Wenn an der Kamera Schmutz anhaftet.



 Wenn das Kameraobjektiv Sonnenlicht oder Licht von Scheinwerfern reÀ ektiert.

 Die Anzeige kann bei niedriger Außentemperatur verzögert angezeigt werden.

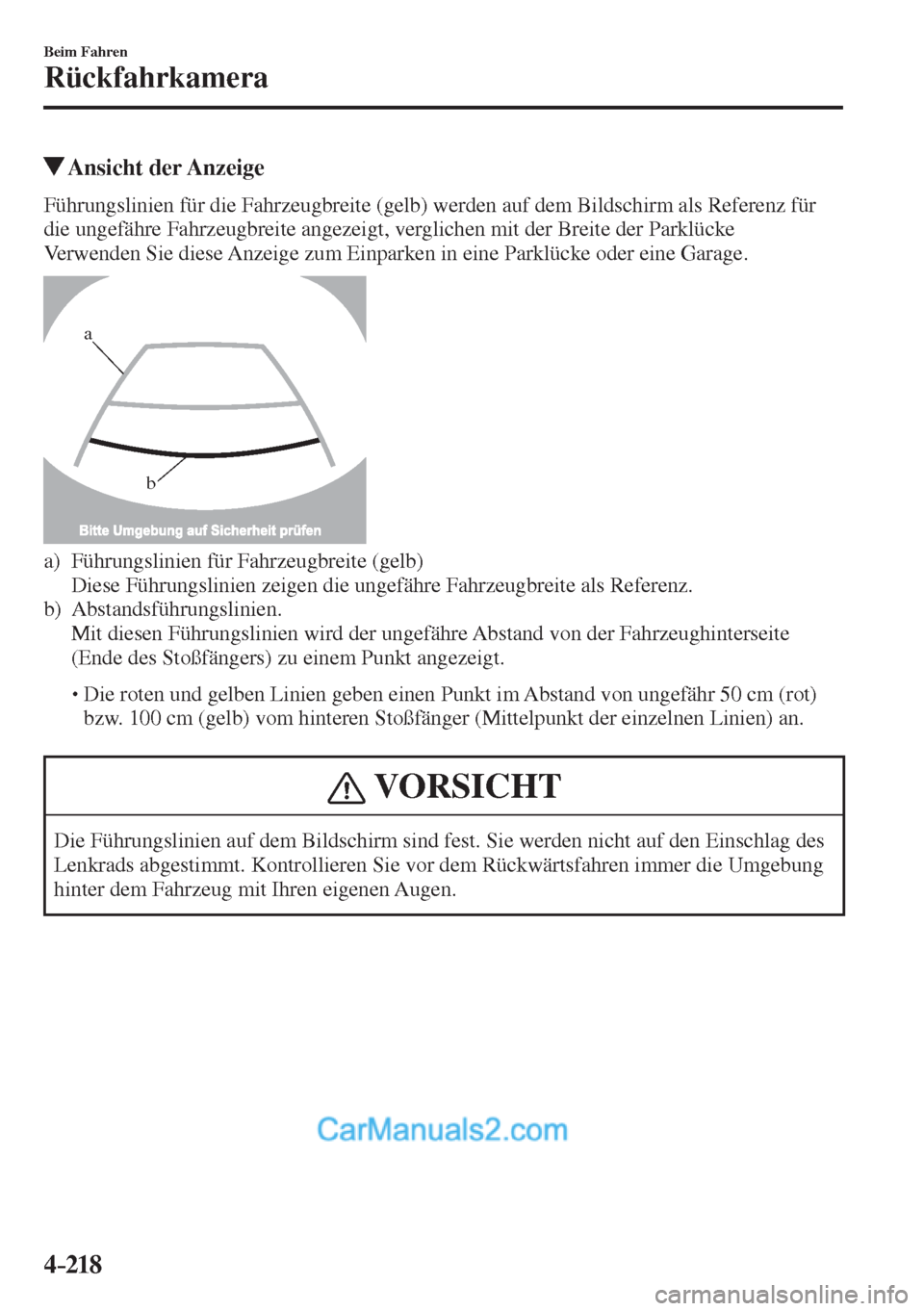

4–218
Beim Fahren
Rückfahrkamera
Ansicht der Anzeige
Führungslinien für die Fahrzeugbreite (gelb) werden auf dem Bildschirm als Referenz für
die ungefähre Fahrzeugbreite angezeigt, verglichen mit der Breite der Parklücke
Verwenden Sie diese Anzeige zum Einparken in eine Parklücke oder eine Garage.

b
a

a) Führungslinien für Fahrzeugbreite (gelb)
Diese Führungslinien zeigen die ungefähre Fahrzeugbreite als Referenz.
b) Abstandsführungslinien.
Mit diesen Führungslinien wird der ungefähre Abstand von der Fahrzeughinterseite
(Ende des Stoßfängers) zu einem Punkt angezeigt.



 Die roten und gelben Linien geben einen Punkt im Abstand von ungefähr 50 cm (rot)
bzw. 100 cm (gelb) vom hinteren Stoßfänger (Mittelpunkt der einzelnen Linien) an.

VORSICHT
Die Führungslinien auf dem Bildschirm sind fest. Sie werden nicht auf den Einschlag des
Lenkrads abgestimmt. Kontrollieren Sie vor dem Rückwärtsfahren immer die Umgebung
hinter dem Fahrzeug mit Ihren eigenen Augen.

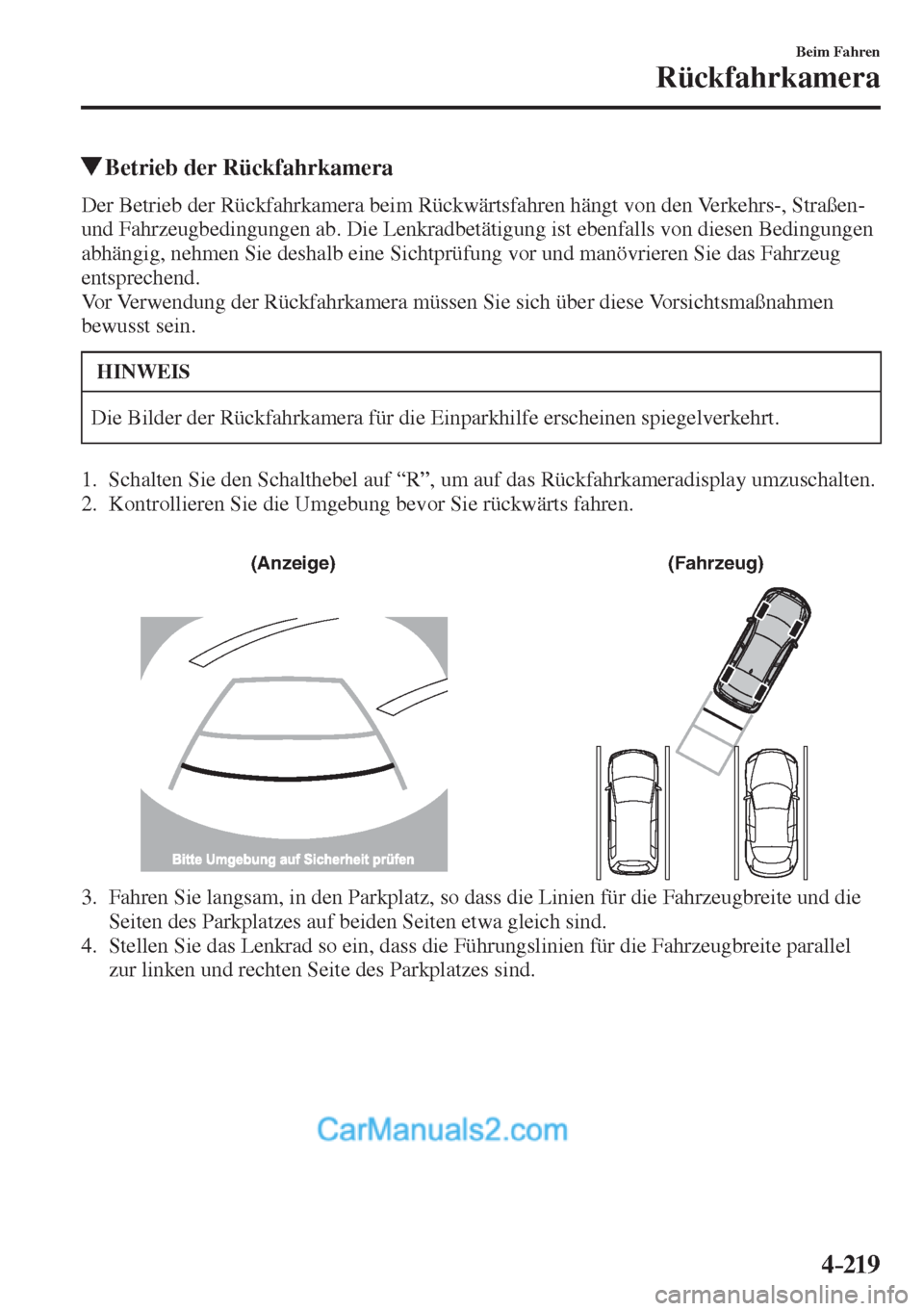

4–219
Beim Fahren
Rückfahrkamera
Betrieb der Rückfahrkamera
Der Betrieb der Rückfahrkamera beim Rückwärtsfahren hängt von den Verkehrs-, Straßen-
und Fahrzeugbedingungen ab. Die Lenkradbetätigung ist ebenfalls von diesen Bedingungen
abhängig, nehmen Sie deshalb eine Sichtprüfung vor und manövrieren Sie das Fahrzeug
entsprechend.
Vor Verwendung der Rückfahrkamera müssen Sie sich über diese Vorsichtsmaßnahmen
bewusst sein.
HINWEIS
Die Bilder der Rückfahrkamera für die Einparkhilfe erscheinen spiegelverkehrt.
1. Schalten Sie den Schalthebel auf “R”, um auf das Rückfahrkameradisplay umzuschalten.
2. Kontrollieren Sie die Umgebung bevor Sie rückwärts fahren.


(Anzeige) (Fahrzeug)

3. Fahren Sie langsam, in den Parkplatz, so dass die Linien für die Fahrzeugbreite und die
Seiten des Parkplatzes auf beiden Seiten etwa gleich sind.
4. Stellen Sie das Lenkrad so ein, dass die Führungslinien für die Fahrzeugbreite parallel
zur linken und rechten Seite des Parkplatzes sind.

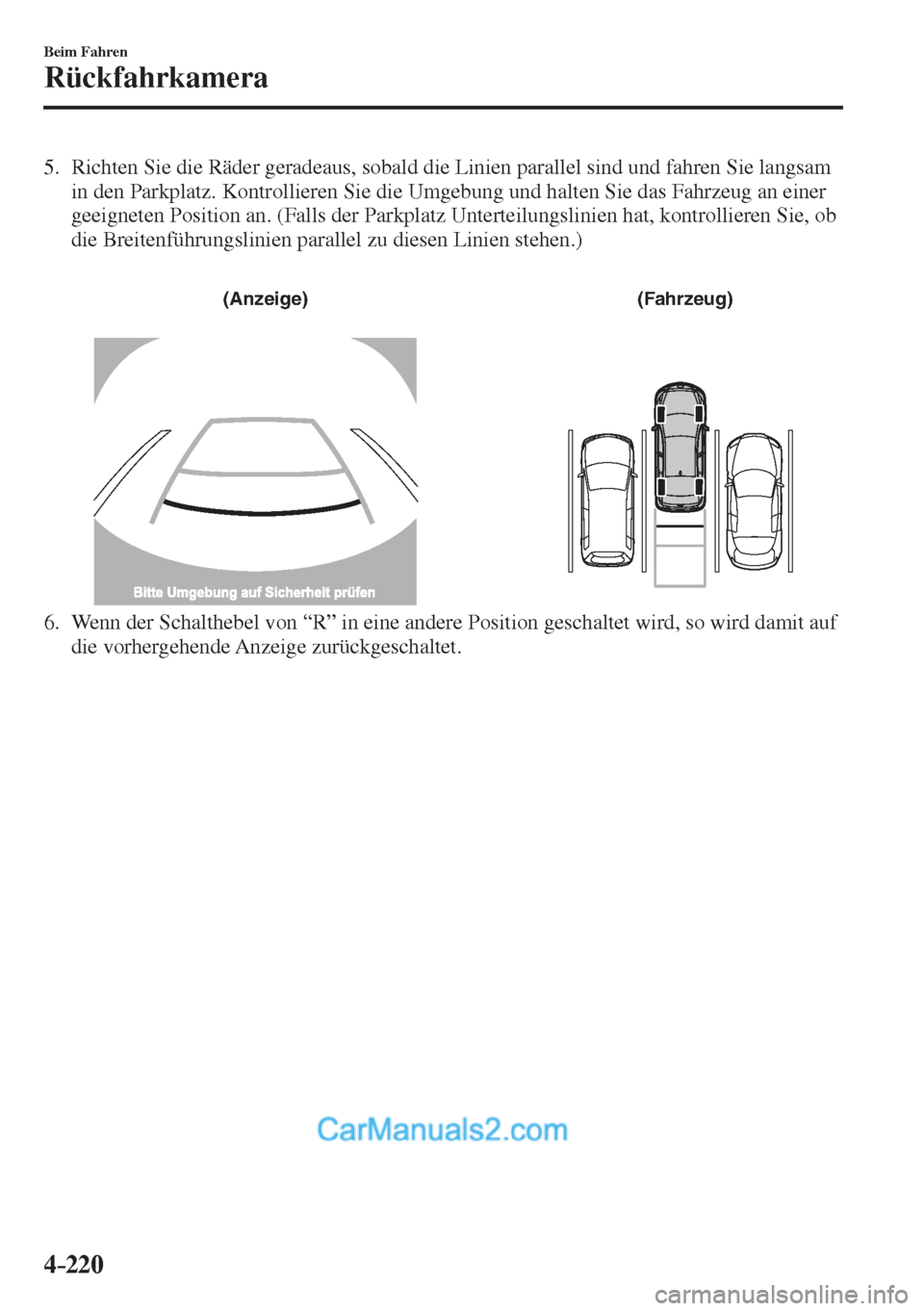

4–220
Beim Fahren
Rückfahrkamera
5. Richten Sie die Räder geradeaus, sobald die Linien parallel sind und fahren Sie langsam
in den Parkplatz. Kontrollieren Sie die Umgebung und halten Sie das Fahrzeug an einer
geeigneten Position an. (Falls der Parkplatz Unterteilungslinien hat, kontrollieren Sie, ob
die Breitenführungslinien parallel zu diesen Linien stehen.)


(Anzeige) (Fahrzeug)

6. Wenn der Schalthebel von “R” in eine andere Position geschaltet wird, so wird damit auf
die vorhergehende Anzeige zurückgeschaltet.

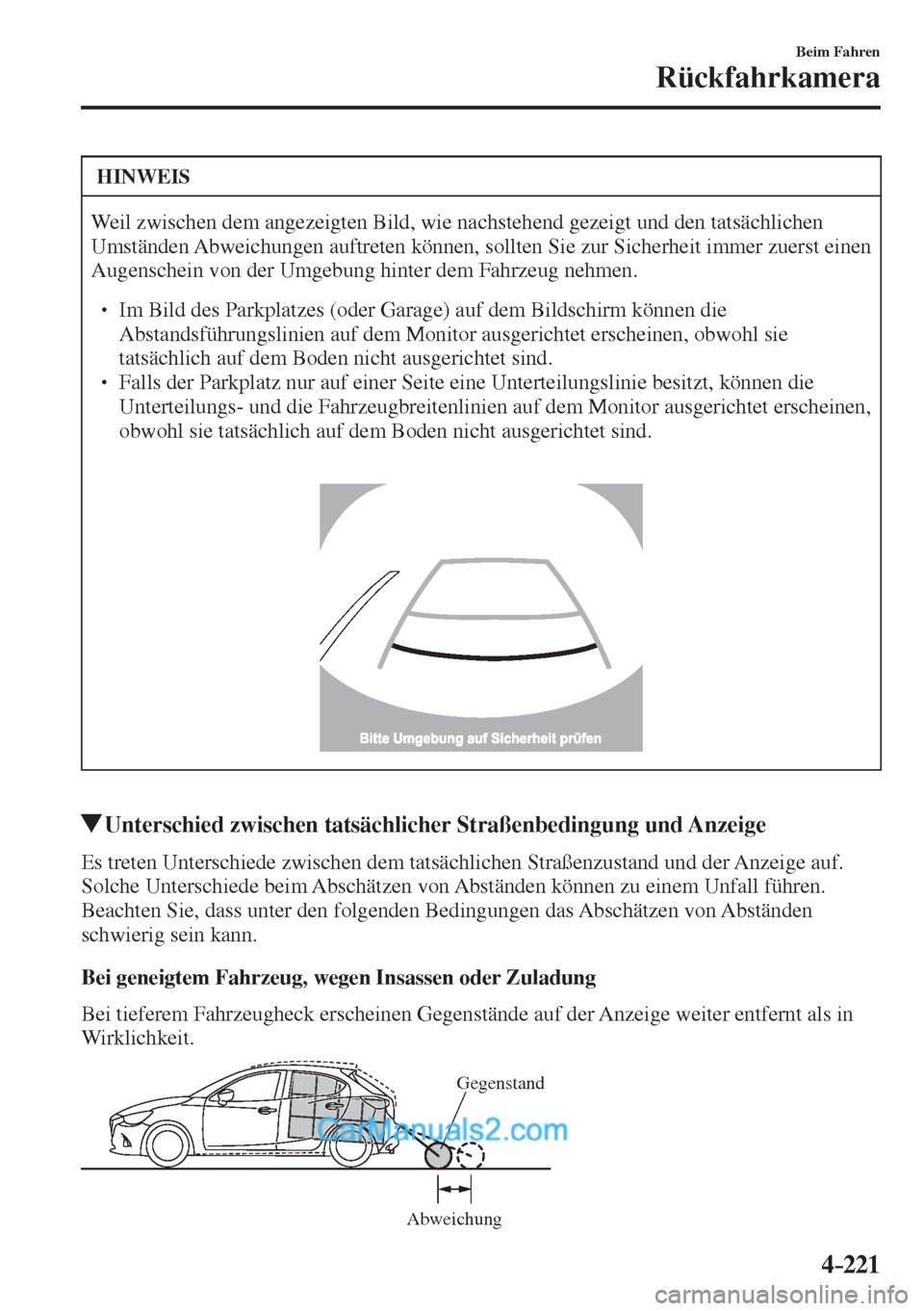

4–221
Beim Fahren
Rückfahrkamera
HINWEIS
Weil zwischen dem angezeigten Bild, wie nachstehend gezeigt und den tatsächlichen
Umständen Abweichungen auftreten können, sollten Sie zur Sicherheit immer zuerst einen
Augenschein von der Umgebung hinter dem Fahrzeug nehmen.

 Im Bild des Parkplatzes (oder Garage) auf dem Bildschirm können die
Abstandsführungslinien auf dem Monitor ausgerichtet erscheinen, obwohl sie
tatsächlich auf dem Boden nicht ausgerichtet sind.
  Falls der Parkplatz nur auf einer Seite eine Unterteilungslinie besitzt, können die
Unterteilungs- und die Fahrzeugbreitenlinien auf dem Monitor ausgerichtet erscheinen,
obwohl sie tatsächlich auf dem Boden nicht ausgerichtet sind.


Unterschied zwischen tatsächlicher Straßenbedingung und Anzeige
Es treten Unterschiede zwischen dem tatsächlichen Straßenzustand und der Anzeige auf.
Solche Unterschiede beim Abschätzen von Abständen können zu einem Unfall führen.
Beachten Sie, dass unter den folgenden Bedingungen das Abschätzen von Abständen
schwierig sein kann.
Bei geneigtem Fahrzeug, wegen Insassen oder Zuladung
Bei tieferem Fahrzeugheck erscheinen Gegenstände auf der Anzeige weiter entfernt als in
Wirklichkeit.

AbweichungGegenstand

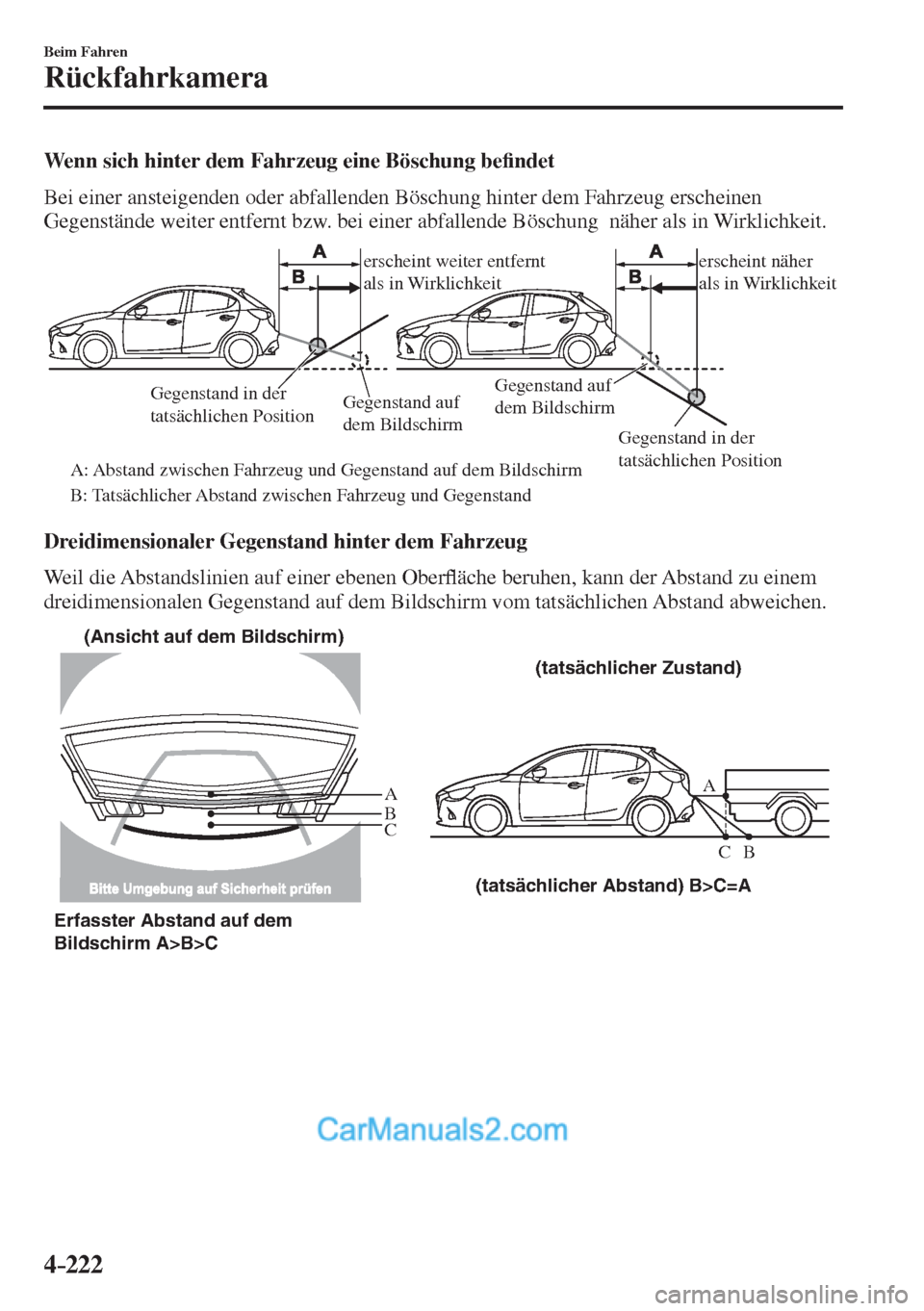

4–222
Beim Fahren
Rückfahrkamera
Wenn sich hinter dem Fahrzeug eine Böschung be¿ ndet
Bei einer ansteigenden oder abfallenden Böschung hinter dem Fahrzeug erscheinen
Gegenstände weiter entfernt bzw. bei einer abfallende Böschung näher als in Wirklichkeit.

erscheint weiter entfernt
als in Wirklichkeiterscheint näher
als in Wirklichkeit
Gegenstand in der
tatsächlichen Position Gegenstand in der
tatsächlichen PositionGegenstand auf
dem Bildschirm
A: Abstand zwischen Fahrzeug und Gegenstand auf dem Bildschirm
B: Tatsächlicher Abstand zwischen Fahrzeug und GegenstandGegenstand auf
dem Bildschirm

Dreidimensionaler Gegenstand hinter dem Fahrzeug
Weil die Abstandslinien auf einer ebenen OberÀ äche beruhen, kann der Abstand zu einem
dreidimensionalen Gegenstand auf dem Bildschirm vom tatsächlichen Abstand abweichen.

A
A
C B
CB
(tatsächlicher Abstand) B>C=A
Erfasster Abstand auf dem
Bildschirm A>B>C(Ansicht auf dem Bildschirm)
(tatsächlicher Zustand)

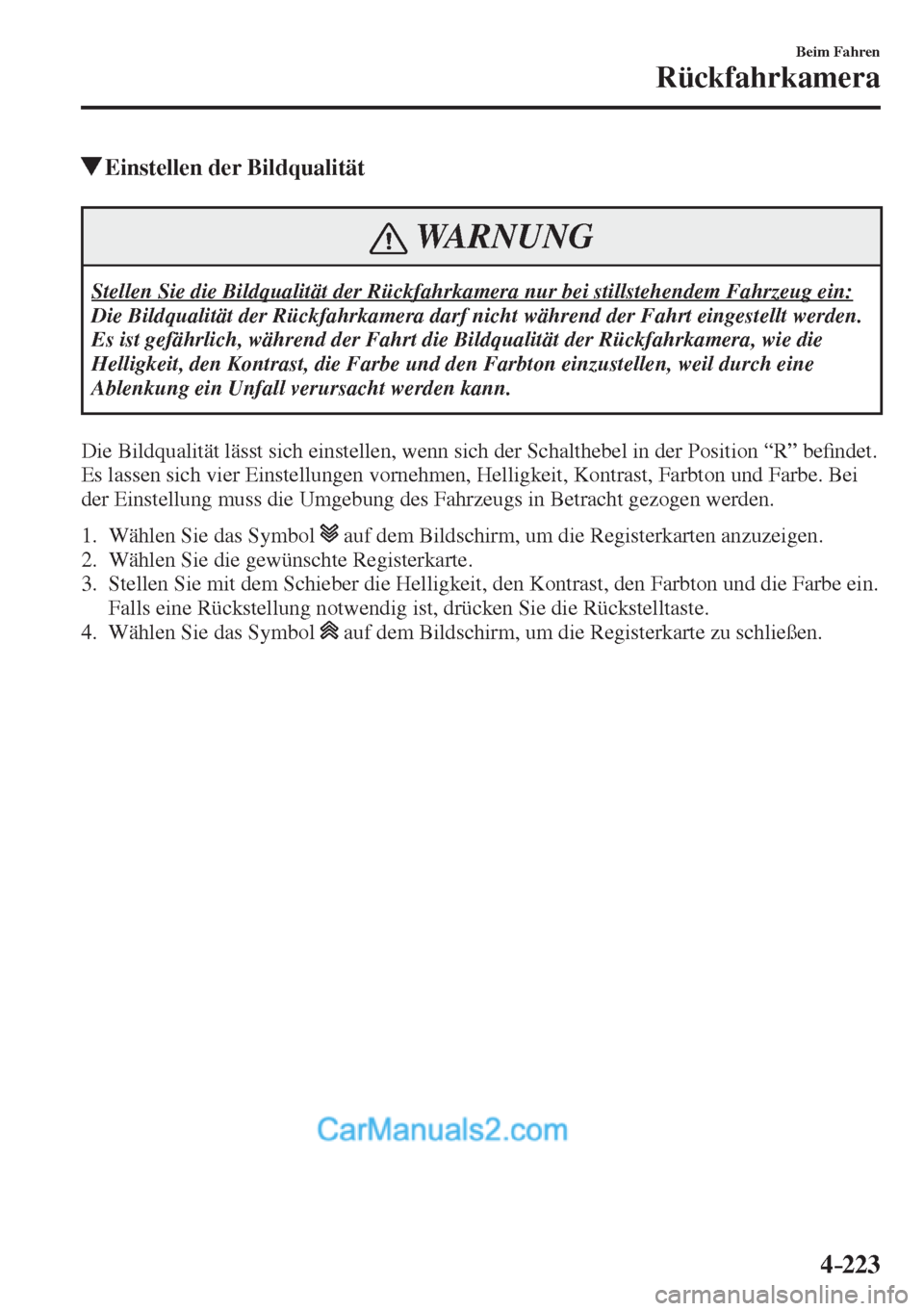

4–223
Beim Fahren
Rückfahrkamera
Einstellen der Bildqualität
WARNUNG
Stellen Sie die Bildqualität der Rückfahrkamera nur bei stillstehendem Fahrzeug ein:
Die Bildqualität der Rückfahrkamera darf nicht während der Fahrt eingestellt werden.
Es ist gefährlich, während der Fahrt die Bildqualität der Rückfahrkamera, wie die
Helligkeit, den Kontrast, die Farbe und den Farbton einzustellen, weil durch eine
Ablenkung ein Unfall verursacht werden kann.
Die Bildqualität lässt sich einstellen, wenn sich der Schalthebel in der Position “R” be¿ ndet.
Es lassen sich vier Einstellungen vornehmen, Helligkeit, Kontrast, Farbton und Farbe. Bei
der Einstellung muss die Umgebung des Fahrzeugs in Betracht gezogen werden.

1. Wählen Sie das Symbol auf dem Bildschirm, um die Registerkarten anzuzeigen.
2. Wählen Sie die gewünschte Registerkarte.
3. Stellen Sie mit dem Schieber die Helligkeit, den Kontrast, den Farbton und die Farbe ein.
Falls eine Rückstellung notwendig ist, drücken Sie die Rückstelltaste.
4. Wählen Sie das Symbol
auf dem Bildschirm, um die Registerkarte zu schließen.
