2017 MAZDA MODEL 2 Betriebsanleitung (in German)

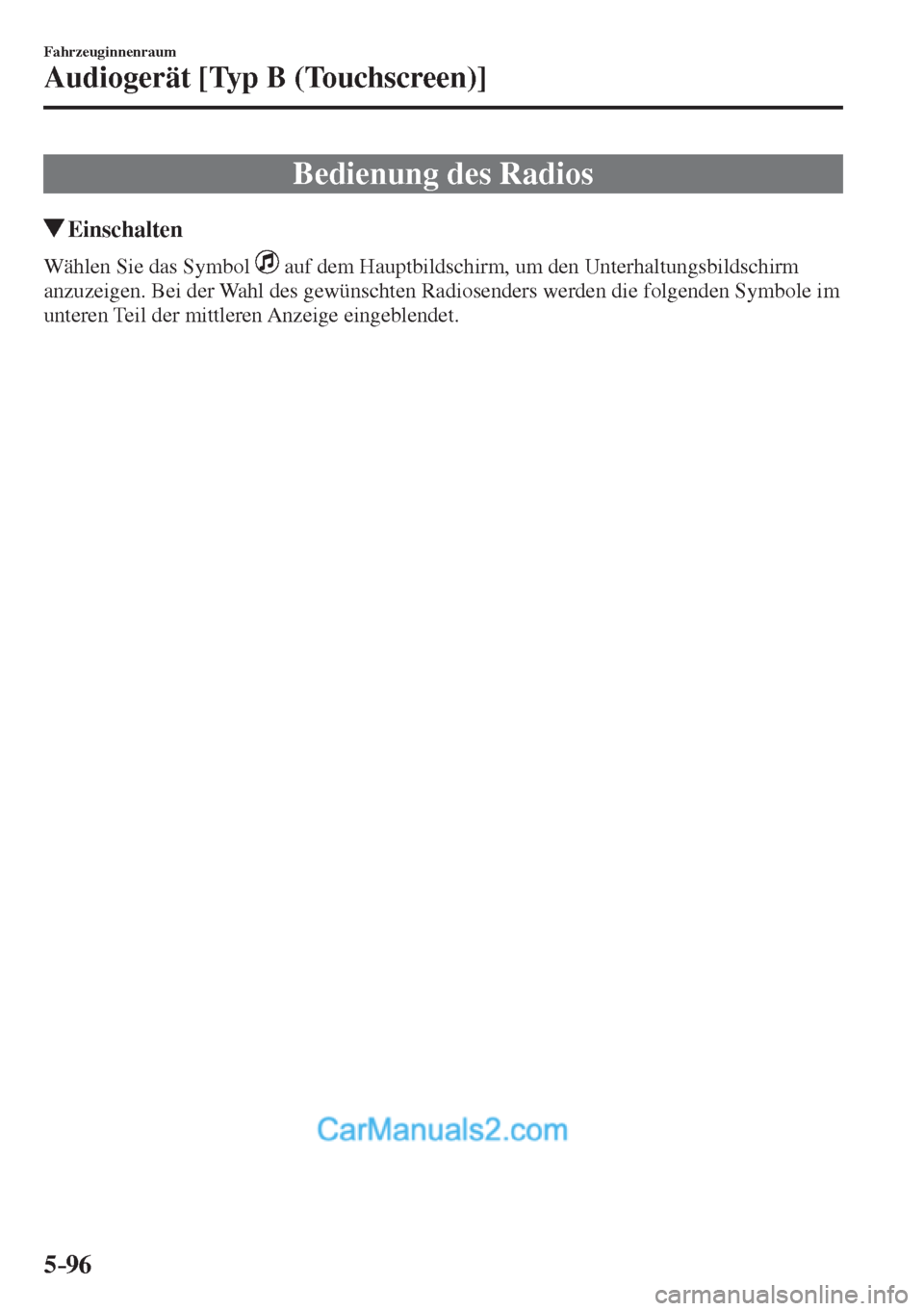

5–96
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]
Bedienung des Radios
Einschalten
Wählen Sie das Symbol auf dem Hauptbildschirm, um den Unterhaltungsbildschirm
anzuzeigen. Bei der Wahl des gewünschten Radiosenders werden die folgenden Symbole im
unteren Teil der mittleren Anzeige eingeblendet.

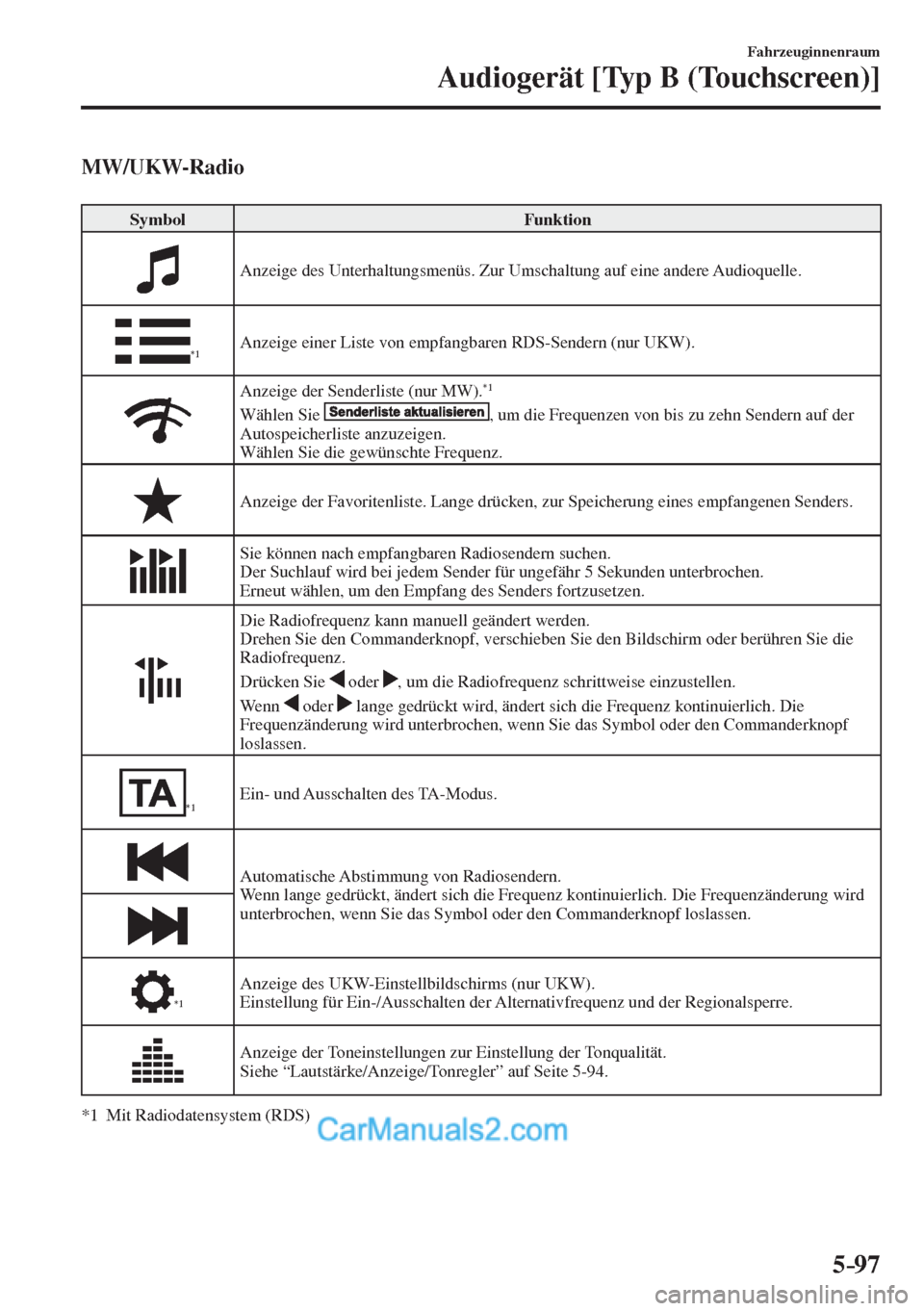

5–97
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]
MW/UKW-Radio

Symbol Funktion

Anzeige des Unterhaltungsmenüs. Zur Umschaltung auf eine andere Audioquelle.

*1 Anzeige einer Liste von empfangbaren RDS-Sendern (nur UKW).

Anzeige der Senderliste (nur MW).
*1
Wählen Sie
, um die Frequenzen von bis zu zehn Sendern auf der
Autospeicherliste anzuzeigen.
Wählen Sie die gewünschte Frequenz.

Anzeige der Favoritenliste. Lange drücken, zur Speicherung eines empfangenen Senders.

Sie können nach empfangbaren Radiosendern suchen.
Der Suchlauf wird bei jedem Sender für ungefähr 5 Sekunden unterbrochen.
Erneut wählen, um den Empfang des Senders fortzusetzen.

Die Radiofrequenz kann manuell geändert werden.
Drehen Sie den Commanderknopf, verschieben Sie den Bildschirm oder berühren Sie die
Radiofrequenz.
Drücken Sie oder , um die Radiofrequenz schrittweise einzustellen.
Wenn
oder lange gedrückt wird, ändert sich die Frequenz kontinuierlich. Die
Frequenzänderung wird unterbrochen, wenn Sie das Symbol oder den Commanderknopf
loslassen.

*1 Ein- und Ausschalten des TA-Modus.


Automatische Abstimmung von Radiosendern.
Wenn lange gedrückt, ändert sich die Frequenz kontinuierlich. Die Frequenzänderung wird
unterbrochen, wenn Sie das Symbol oder den Commanderknopf loslassen.



*1 Anzeige des UKW-Einstellbildschirms (nur UKW).
Einstellung für Ein-/Ausschalten der Alternativfrequenz und der Regionalsperre.

Anzeige der Toneinstellungen zur Einstellung der Tonqualität.
Siehe “Lautstärke/Anzeige/Tonregler” auf Seite 5-94 .
*1 Mit Radiodatensystem (RDS)

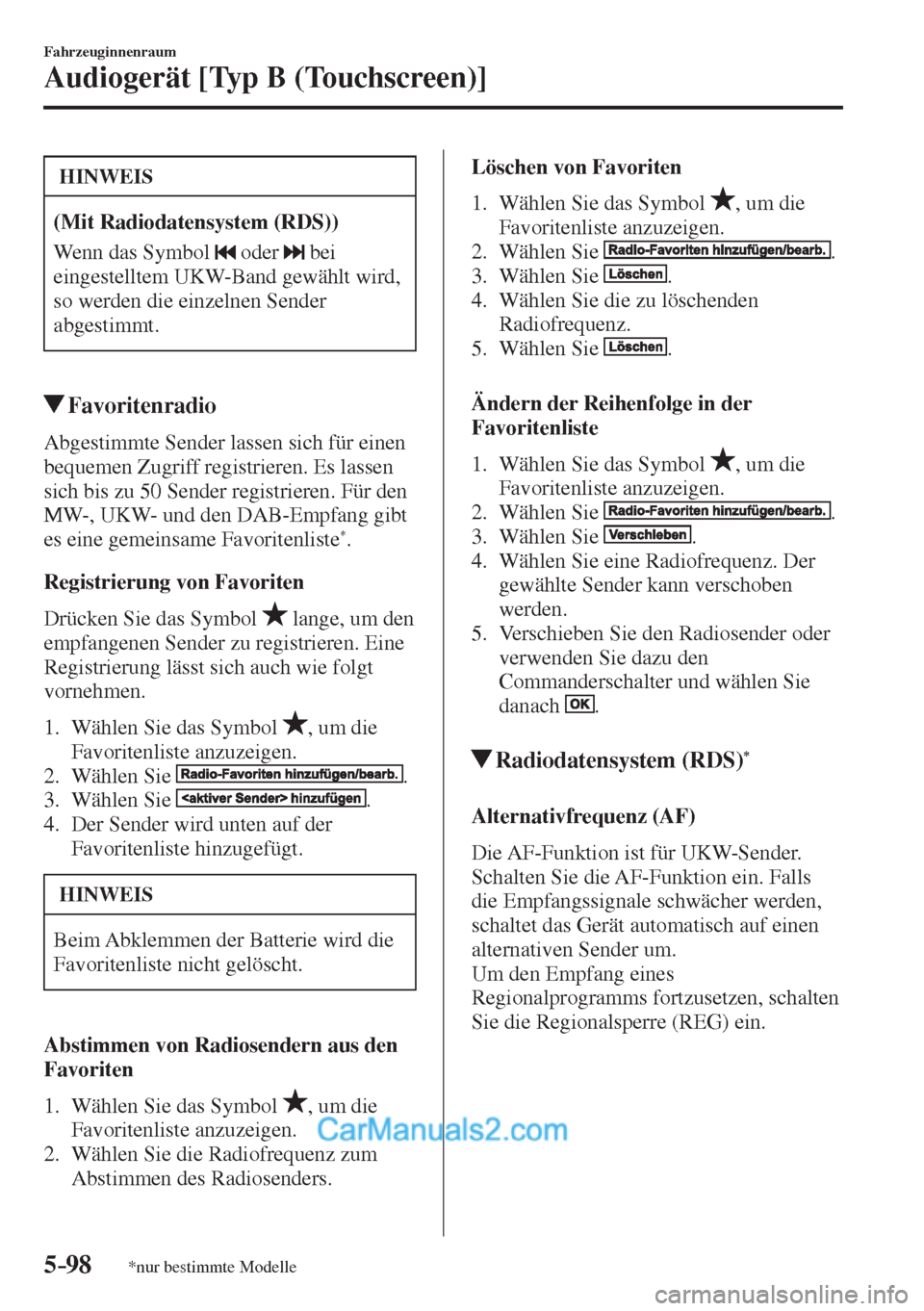

5–98
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]
*nur bestimmte Modelle
HINWEIS
(Mit Radiodatensystem (RDS))
Wenn das Symbol
oder bei
eingestelltem UKW-Band gewählt wird,
so werden die einzelnen Sender
abgestimmt.
Favoritenradio
Abgestimmte Sender lassen sich für einen
bequemen Zugriff registrieren. Es lassen
sich bis zu 50 Sender registrieren. Für den
MW-, UKW- und den DAB-Empfang gibt
es eine gemeinsame Favoritenliste
* .
Registrierung von Favoriten
Drücken Sie das Symbol
lange, um den
empfangenen Sender zu registrieren. Eine
Registrierung lässt sich auch wie folgt
vornehmen.

1. Wählen Sie das Symbol , um die
Favoritenliste anzuzeigen.
2. Wählen Sie
.
3. Wählen Sie
.
4. Der Sender wird unten auf der
Favoritenliste hinzugefügt.
HINWEIS
Beim Abklemmen der Batterie wird die
Favoritenliste nicht gelöscht.
Abstimmen von Radiosendern aus den
Favoriten
1. Wählen Sie das Symbol
, um die
Favoritenliste anzuzeigen.
2. Wählen Sie die Radiofrequenz zum
Abstimmen des Radiosenders.

Löschen von Favoriten
1. Wählen Sie das Symbol
, um die
Favoritenliste anzuzeigen.
2. Wählen Sie
.
3. Wählen Sie
.
4. Wählen Sie die zu löschenden
Radiofrequenz.
5. Wählen Sie
.
Ändern der Reihenfolge in der
Favoritenliste
1. Wählen Sie das Symbol
, um die
Favoritenliste anzuzeigen.
2. Wählen Sie
.
3. Wählen Sie
.
4. Wählen Sie eine Radiofrequenz. Der
gewählte Sender kann verschoben
werden.
5. Verschieben Sie den Radiosender oder
verwenden Sie dazu den
Commanderschalter und wählen Sie
danach
.
Radiodatensystem (RDS) *
Alternativfrequenz (AF)
Die AF-Funktion ist für UKW-Sender.
Schalten Sie die AF-Funktion ein. Falls
die Empfangssignale schwächer werden,
schaltet das Gerät automatisch auf einen
alternativen Sender um.
Um den Empfang eines
Regionalprogramms fortzusetzen, schalten
Sie die Regionalsperre (REG) ein.

5–99
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]
Umschaltung zwischen AF/REG
Wählen Sie das Symbol
im UKW-
Modus, um auf den UKW-
Einstellbildschirm umzuschalten. Das
Ein- oder Ausschalten von AF/REG kann
wie folgt vorgenommen werden:
(AF-Modus ein/aus)
Wählen Sie Ein/Aus im UKW-
Einstellbildschirm.
(REG-Modus ein/aus)
Wählen Sie bei eingeschaltetem AF-
Modus Ein/Aus.
Verkehrsfunk (TA)
Wählen Sie während des MW/UKW-
Empfangs
, um auf den TA-Modus
umzuschalten.
Falls im TA-Modus eine TA-Sendung
empfangen wird, hat die TA-Sendung
Vorrang, selbst wenn andere Funktionen
(UKW, CD, USB-Gerät, AUX, BT-Audio,
Aha
™-Radio oder Stitcher™-Radio)
verwendet werden und “Verkehrsmeldung”
wird angezeigt.
Beim TA-Empfang auf dem
Unterhaltungsbildschirm wird
auf
dem Bildschirm angezeigt. Wählen Sie

, um den TA-Empfang abzubrechen
und auf die TA-Empfangsbereitschaft
umzuschalten. Falls der TA-Empfang mit
einem anderen Bildschirm als dem
Unterhaltungsbildschirm erfolgt, werden
die Auswahlbildschirme für
,
und
auf dem Bildschirm
angezeigt. Falls
gewählt wurde,
so wird der gewählte Bildschirm beim
TA-Empfang ausgeschaltet während der
TA-Empfang fortgesetzt wird. Auswahl von der Senderliste
Eine Liste von empfangbaren RDS-
Sendern wird angezeigt. Die Auswahl
eines gewünschten Senders von der Liste
ist einfach. Falls keine Senderbezeichnung
verfügbar ist, wird die Frequenz angezeigt.
Außerdem lassen sich Sender, die in einem
Genre (wie Rock, Nachrichten usw.)
programmiert wurden auch separat nach
Kategorien anzeigen.
HINWEIS
Je nach Empfangsbedingungen kann die
Anzeige der Senderliste etwas länger
dauern.
1. Wählen Sie das Symbol
, um die
Senderliste anzuzeigen.
2. Wählen Sie die Radiofrequenz zum
Abstimmen des Radiosenders.

(Auswahl des Genre)
1. Wählen Sie
in der Senderliste für
die Anzeige des Bildschirms mit der
Genreliste.
2. Wählen Sie das Genre für die Anzeige
der Senderliste mit dem Genre.
HINWEIS
Es kann nur ein Genre ausgewählt
werden.

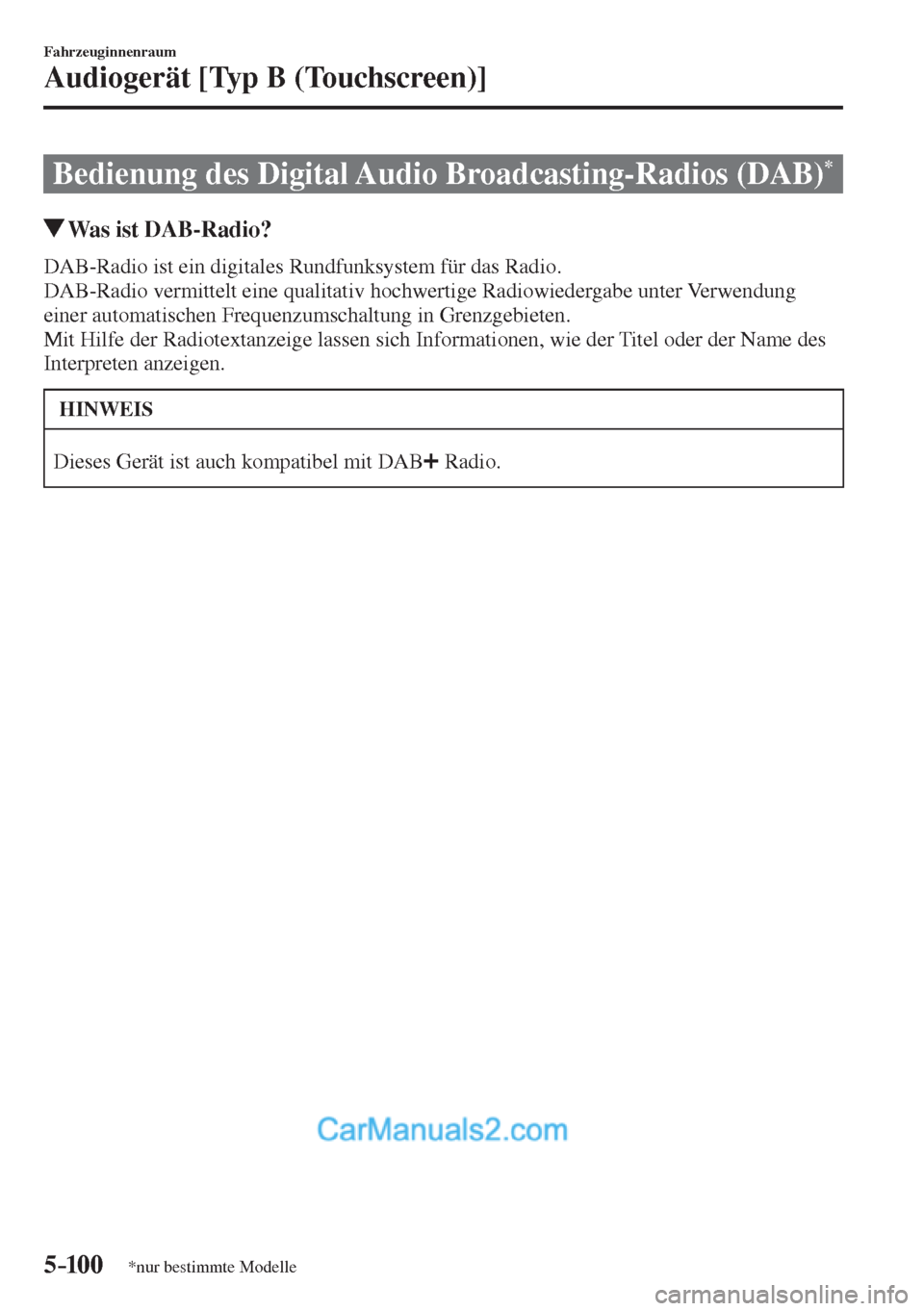

5–10 0
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]
*nur bestimmte Modelle
Bedienung des Digital Audio Broadcasting-Radios (DAB) *
Was ist DAB-Radio?
DAB-Radio ist ein digitales Rundfunksystem für das Radio.
DAB-Radio vermittelt eine qualitativ hochwertige Radiowiedergabe unter Verwendung
einer automatischen Frequenzumschaltung in Grenzgebieten.
Mit Hilfe der Radiotextanzeige lassen sich Informationen, wie der Titel oder der Name des
Interpreten anzeigen.
HINWEIS
Dieses Gerät ist auch kompatibel mit DAB Radio.

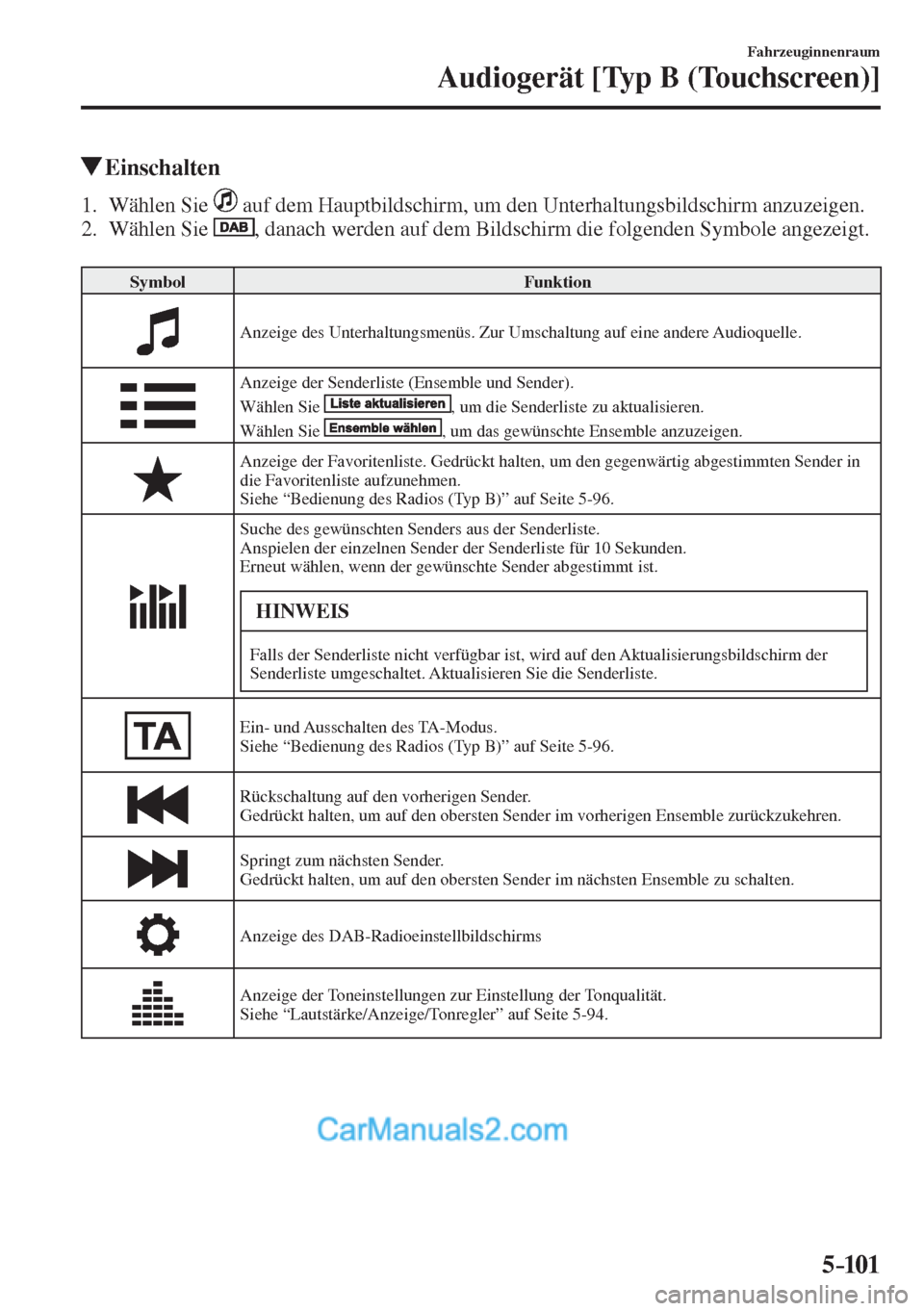

5–101
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]
Einschalten
1. Wählen Sie auf dem Hauptbildschirm, um den Unterhaltungsbildschirm anzuzeigen.
2. Wählen Sie
, danach werden auf dem Bildschirm die folgenden Symbole angezeigt.

Symbol Funktion

Anzeige des Unterhaltungsmenüs. Zur Umschaltung auf eine andere Audioquelle.

Anzeige der Senderliste (Ensemble und Sender).
Wählen Sie , um die Senderliste zu aktualisieren.
Wählen Sie
, um das gewünschte Ensemble anzuzeigen.

Anzeige der Favoritenliste. Gedrückt halten, um den gegenwärtig abgestimmten Sender in
die Favoritenliste aufzunehmen.
Siehe “Bedienung des Radios (Typ B)” auf Seite 5-96 .

Suche des gewünschten Senders aus der Senderliste.
Anspielen der einzelnen Sender der Senderliste für 10 Sekunden.
Erneut wählen, wenn der gewünschte Sender abgestimmt ist. HINWEIS
Falls der Senderliste nicht verfügbar ist, wird auf den Aktualisierungsbildschirm der
Senderliste umgeschaltet. Aktualisieren Sie die Senderliste.

Ein- und Ausschalten des TA-Modus.
Siehe “Bedienung des Radios (Typ B)” auf Seite 5-96 .

Rückschaltung auf den vorherigen Sender.
Gedrückt halten, um auf den obersten Sender im vorherigen Ensemble zurückzukehren.

Springt zum nächsten Sender.
Gedrückt halten, um auf den obersten Sender im nächsten Ensemble zu schalten.

Anzeige des DAB-Radioeinstellbildschirms

Anzeige der Toneinstellungen zur Einstellung der Tonqualität.
Siehe “Lautstärke/Anzeige/Tonregler” auf Seite 5-94 .

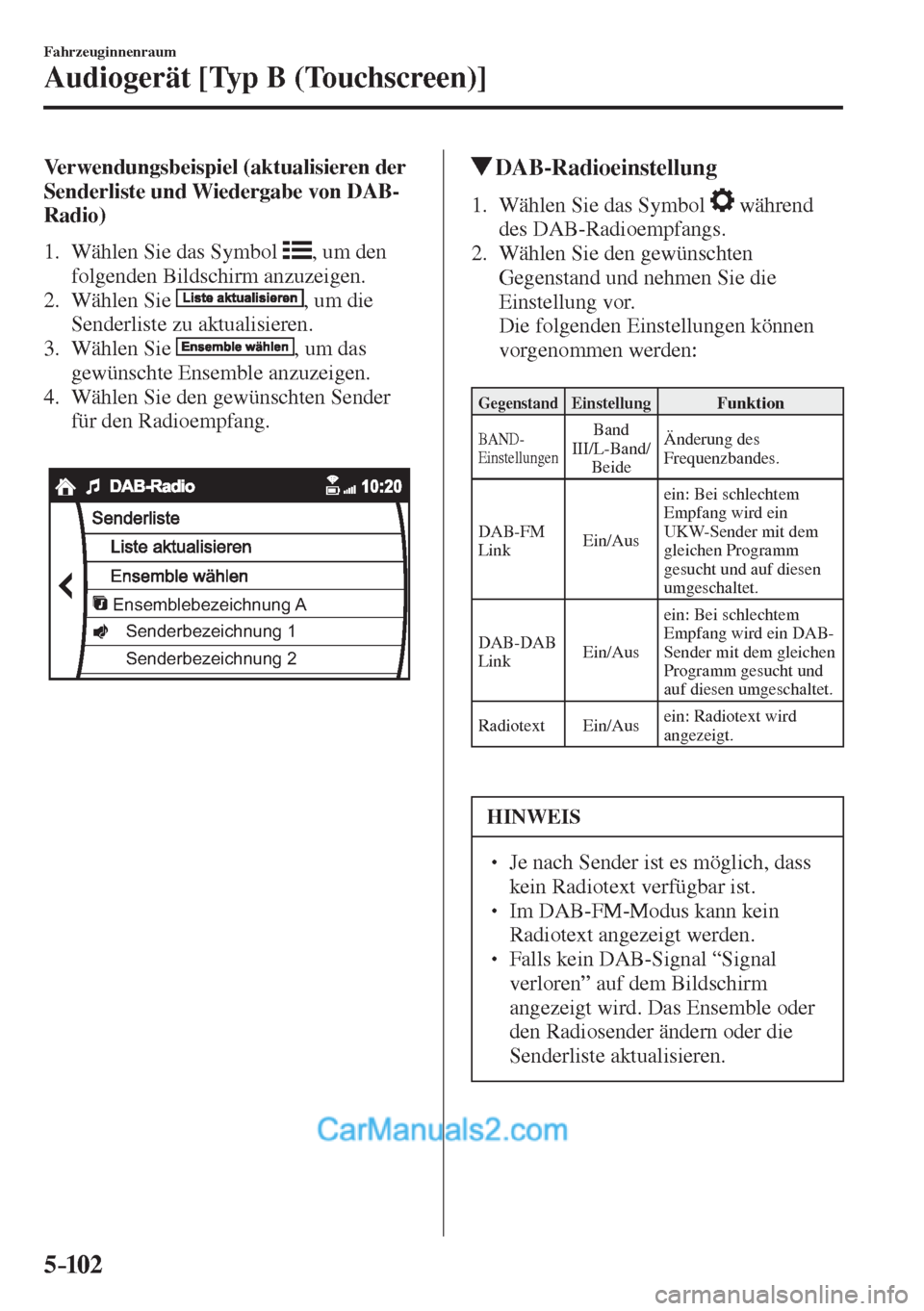

5–102
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]
Verwendungsbeispiel (aktualisieren der
Senderliste und Wiedergabe von DAB-
Radio)
1. Wählen Sie das Symbol
, um den
folgenden Bildschirm anzuzeigen.
2. Wählen Sie
, um die
Senderliste zu aktualisieren.
3. Wählen Sie
, um das
gewünschte Ensemble anzuzeigen.
4. Wählen Sie den gewünschten Sender
für den Radioempfang.


Ensemblebezeichnung A
Senderbezeichnung 1
Senderbezeichnung 2

DAB-Radioeinstellung
1. Wählen Sie das Symbol während
des DAB-Radioempfangs.
2. Wählen Sie den gewünschten
Gegenstand und nehmen Sie die
Einstellung vor.
Die folgenden Einstellungen können
vorgenommen werden:

Gegenstand Einstellung Funktion
BAND-
Einstellungen Band
III/L-Band/
Beide Änderung des
Frequenzbandes.
DAB-FM
Link Ein/Aus ein: Bei schlechtem
Empfang wird ein
UKW-Sender mit dem
gleichen Programm
gesucht und auf diesen
umgeschaltet.
DAB-DAB
Link Ein/Aus ein: Bei schlechtem
Empfang wird ein DAB-
Sender mit dem gleichen
Programm gesucht und
auf diesen umgeschaltet.
Radiotext Ein/Aus ein: Radiotext wird
angezeigt.

HINWEIS
  Je nach Sender ist es möglich, dass
kein Radiotext verfügbar ist.
  Im DAB-FM-Modus kann kein
Radiotext angezeigt werden.
  Falls kein DAB-Signal “Signal
verloren” auf dem Bildschirm
angezeigt wird. Das Ensemble oder
den Radiosender ändern oder die
Senderliste aktualisieren.

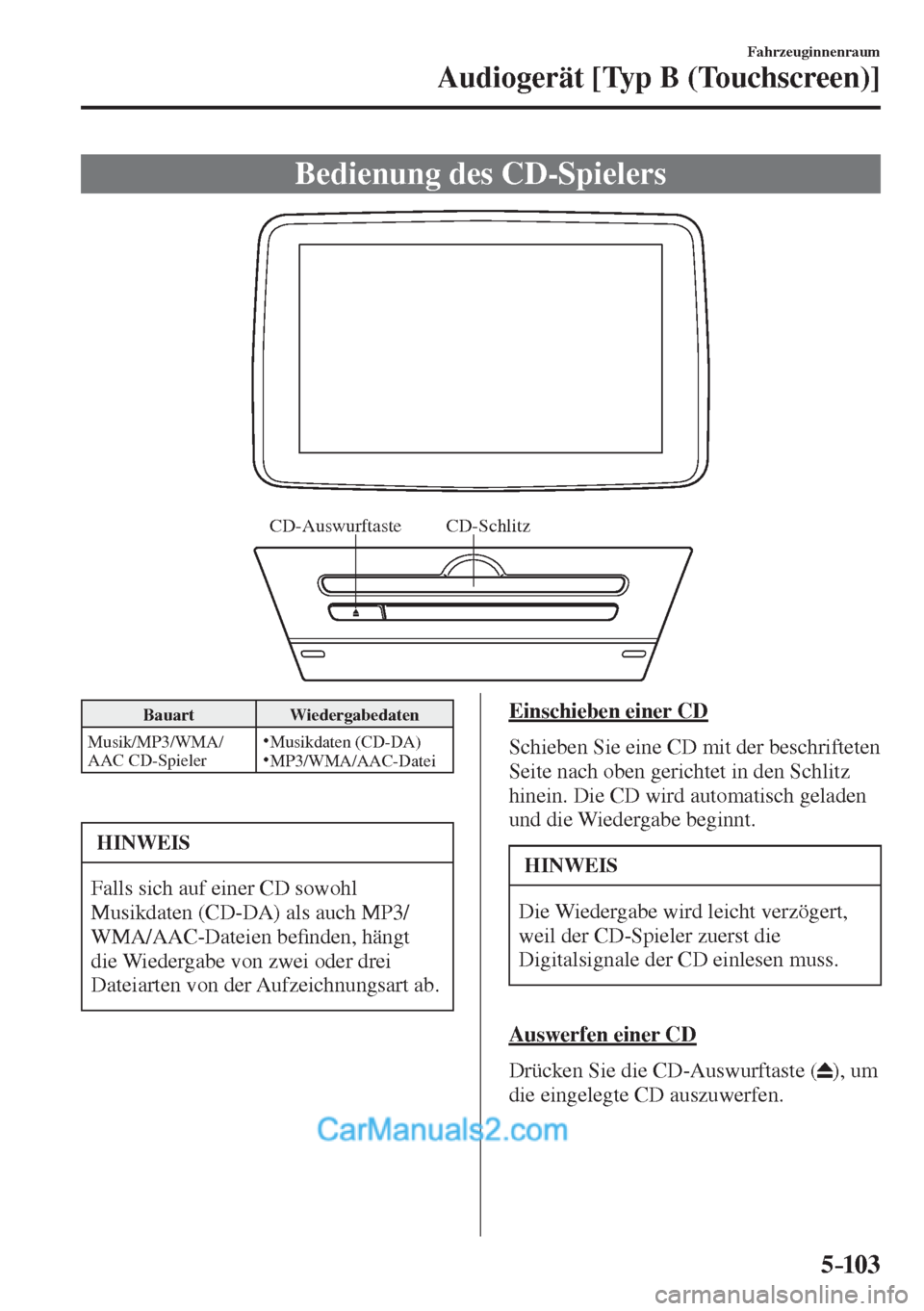

5–103
Fahrzeuginnenraum
Audiogerät [Typ B (Touchscreen)]
Bedienung des CD-Spielers

CD-Schlitz CD-Auswurftaste

Bauart Wiedergabedaten
Musik/MP3/WMA/
AAC CD-Spieler
Musikdaten (CD-DA)
MP3/WMA/AAC-Datei

HINWEIS
Falls sich auf einer CD sowohl
Musikdaten (CD-DA) als auch MP3/
WMA/AAC-Dateien be¿ nden, hängt
die Wiedergabe von zwei oder drei
Dateiarten von der Aufzeichnungsart ab.
Einschieben einer CD
Schieben Sie eine CD mit der beschrifteten
Seite nach oben gerichtet in den Schlitz
hinein. Die CD wird automatisch geladen
und die Wiedergabe beginnt.
HINWEIS
Die Wiedergabe wird leicht verzögert,
weil der CD-Spieler zuerst die
Digitalsignale der CD einlesen muss.
Auswerfen einer CD
Drücken Sie die CD-Auswurftaste (
), um
die eingelegte CD auszuwerfen.
