2017 MAZDA MODEL 2 Betriebsanleitung (in German)

4–14 4
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle

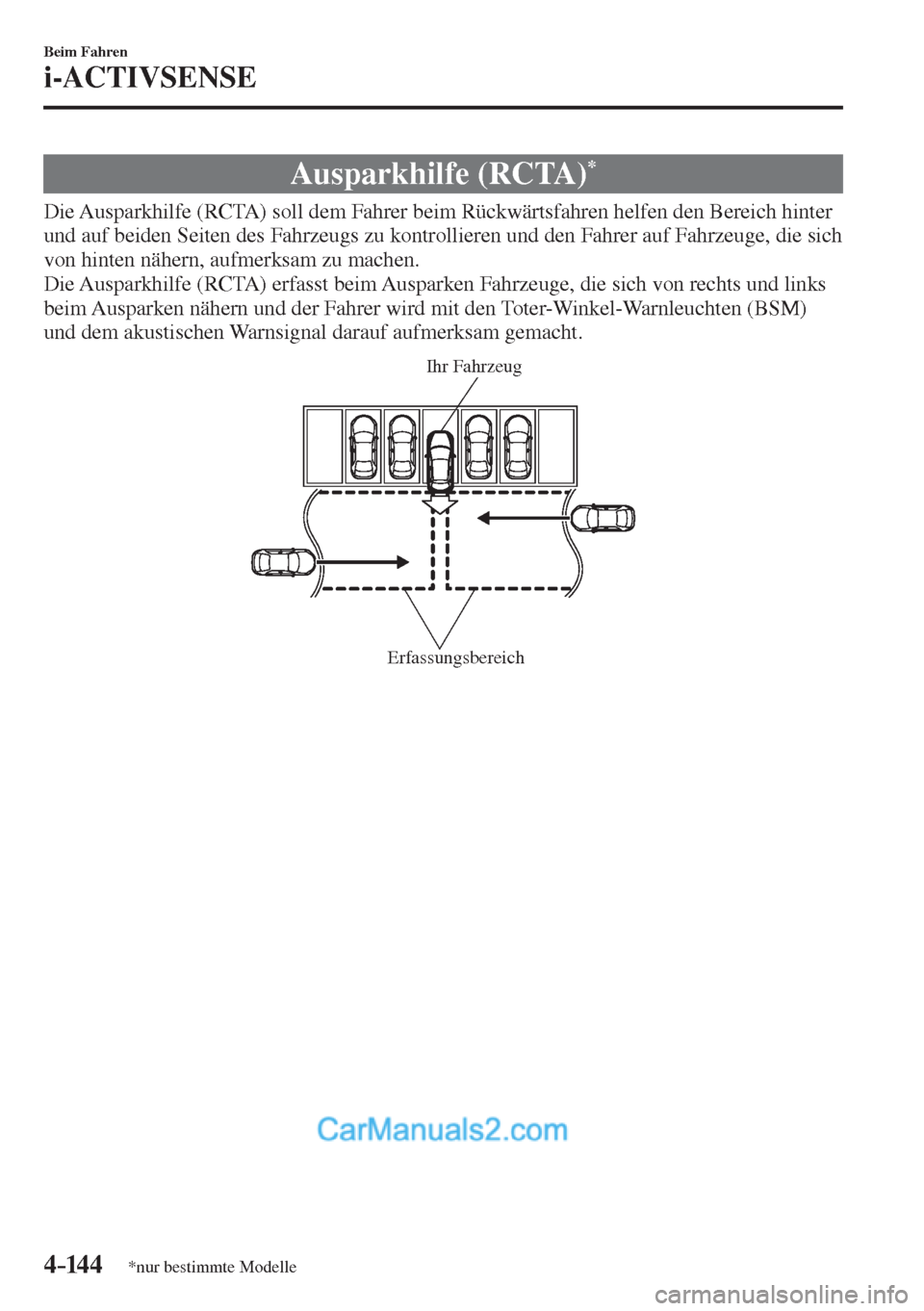

Ausparkhilfe (RCTA) *
Die Ausparkhilfe (RCTA) soll dem Fahrer beim Rückwärtsfahren helfen den Bereich hinter
und auf beiden Seiten des Fahrzeugs zu kontrollieren und den Fahrer auf Fahrzeuge, die sich
von hinten nähern, aufmerksam zu machen.
Die Ausparkhilfe (RCTA) erfasst beim Ausparken Fahrzeuge, die sich von rechts und links
beim Ausparken nähern und der Fahrer wird mit den Toter-Winkel-Warnleuchten (BSM)
und dem akustischen Warnsignal darauf aufmerksam gemacht.

Erfassungsbereich
Ihr Fahrzeug

4–14 5
Beim Fahren
i-ACTIVSENSE
Bedienung der Ausparkhilfe (RCTA)
1. Die Ausparkhilfe (RCTA) wird eingeschaltet, wenn der Schalthebel (Schaltgetriebe) bzw.
der Wählhebel (Automatikgetriebe) in die Position “R” geschaltet wird.
2. Falls die Möglichkeit einer Kollision mit einem sich nähernden Fahrzeugs besteht,
blinken die Toter-Winkel-Warnleuchten (BSM) und gleichzeitig wird das akustische
Warnsignal ausgelöst.
(Mit Rückfahrkamera)
Das Warndisplay der Ausparkhilfe (RCTA) im Rückmonitor wird mit der Toter-Winkel-
Warnleuchte (BSM) an den Türspiegeln synchronisiert.


WARNUNG
Kontrollieren Sie vor dem Rückwärtsfahren die Umgebung immer visuell:
Das System ist beim Einlegen des Rückwärtsgangs nur für die Erfassung von
Fahrzeugen hinter Ihrem Fahrzeug. Wegen Betriebseinschränkungen des Systems
können die Toter-Winkel-Warnleuchten (BSM) nicht oder verspätet blinken, auch wenn
sich hinter Ihrem Fahrzeug ein anderes Fahrzeug be¿ ndet. Es gehört deshalb zu den
PÀ ichten des Fahrers immer den Bereich hinter dem Fahrzeug zu kontrollieren.

4–14 6
Beim Fahren
i-ACTIVSENSE
HINWEIS
  In den folgenden Fällen wird das Toter-Winkel-Warndisplay (BSM) bzw. die
Warnleuchte eingeschaltet und der Systembetrieb wird unterbrochen. Falls das Toter-
Winkel-Warndisplay (BSM) bzw. die Warnleuchte nicht erlischt, muss das Fahrzeug
von einem autorisierten Mazda-Vertragshändler so bald wie möglich überprüft werden.



 Eine Systemstörung einschließlich der Toter-Winkel-Warnleuchten (BSM) ist
aufgetreten.



 Es besteht eine große Abweichung der Installationsposition des Radarsensors
(hinten) am Fahrzeug.



 Am hinteren Stoßfänger beim Radarsensor (hinten) hat sich viel Schnee oder Eis
angesammelt.



 Langzeitiges Fahren auf schneebedeckten Straßen.



 Die Temperatur der Radarsensoren ist extrem hoch, wegen langzeitigem Fahren auf
einem Gefälle im Sommer.



 Abfall der Batteriespannung.

4–147
Beim Fahren
i-ACTIVSENSE
HINWEIS
  Unter den folgenden Umständen können die Radarsensoren (hinten) Gegenstände nicht
oder nur schwierig erfassen.



 Die Fahrzeuggeschwindigkeit beträgt beim Rückwärtsfahren mehr als ungefähr
10 km/h.



 Der Erfassungsbereich des Radarsensors (hinten) wird durch eine Wand oder ein
geparktes Fahrzeug beeinträchtigt. (Bewegen Sie das Fahrzeug in eine Position, in
welcher der Erfassungsbereich des Radarsensors nicht beeinträchtigt wird.)

Ihr Fahrzeug



 Ein Fahrzeug nähert sich Ihrem Fahrzeug direkt von hinten.

Ihr Fahrzeug
 Das Fahrzeug ist schräg geparkt.

Ihr Fahrzeug
  (Mit Toter-Winkel-Schalter (BSM) OFF)  Unmittelbar nach dem Drücken des Toter-Winkel-Schalters (BSM) OFF wird das
System aktiviert.
 (Ohne Toter-Winkel-Schalter (BSM) OFF)  Unmittelbar nachdem der Toter-Winkel-Assistent (BSM) aktiviert ist.

4–14 8
Beim Fahren
i-ACTIVSENSE
HINWEIS
  In den folgenden Fällen kann es schwierig sein die leuchtenden oder blinkenden Toter-
Winkel-Warnleuchten (BSM) an den Türspiegeln zu sehen.



 Die Türspiegel sind mit Schnee oder Eis bedeckt.



 Die Vordertürscheibe ist beschlagen oder mit Schnee, Frost oder Schmutz bedeckt.

 Schalten Sie die Ausparkhilfe (RCTA) beim Ziehen eines Anhängers oder wenn
ein Zubehör, wie ein Fahrradträger an der Fahrzeugrückseite installiert ist, aus. Die
Radiowellen, die vom Radarsensor ausgestrahlt werden, können sonst blockiert
werden und Systemstörungen verursachen.

4–149
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
Mazda Radar Cruise Control-System (MRCC) *
Mit dem Mazda Radar Cruise Control-System (MRCC) wird die Abstandsregelung *1 mit
dem Radarsensor (vorne) entsprechend der Fahrzeuggeschwindigkeit gesteuert, um den
Abstand zum vorausfahrenden Fahrzeug zu erfassen; der Fahrer braucht das Gas- und das
Bremspedal nicht zu betätigen.

*1 Abstandsregelung: Abstandsregelung zwischen Ihrem und dem vorausfahrenden
Fahrzeug durch das Mazda Radar Cruise Control-System (MRCC).

Falls der Abstand abnimmt, wenn zum Beispiel das vorausfahrende Fahrzeug stark
abbremst, ertönt ein Warnsignal und gleichzeitig erscheint eine Anzeige, um den Fahrer
darauf aufmerksam zu machen einen ausreichenden Abstand einzuhalten.
Die möglichen Geschwindigkeitsbereichseinstellungen sind wie folgt:



 (Modell für Europa)
 Ungefähr 30 km/h bis 200 km/h



 (Außer Modell für Europa)
 Ungefähr 30 km/h bis 145 km/h
Verwenden Sie das Mazda Radar Cruise Control-System (MRCC) auf Autobahnen und
anderen Hauptstraßen, auf welchen keine häu¿ ge Beschleunigungen und Verzögerungen
notwendig sind.

4–150
Beim Fahren
i-ACTIVSENSE

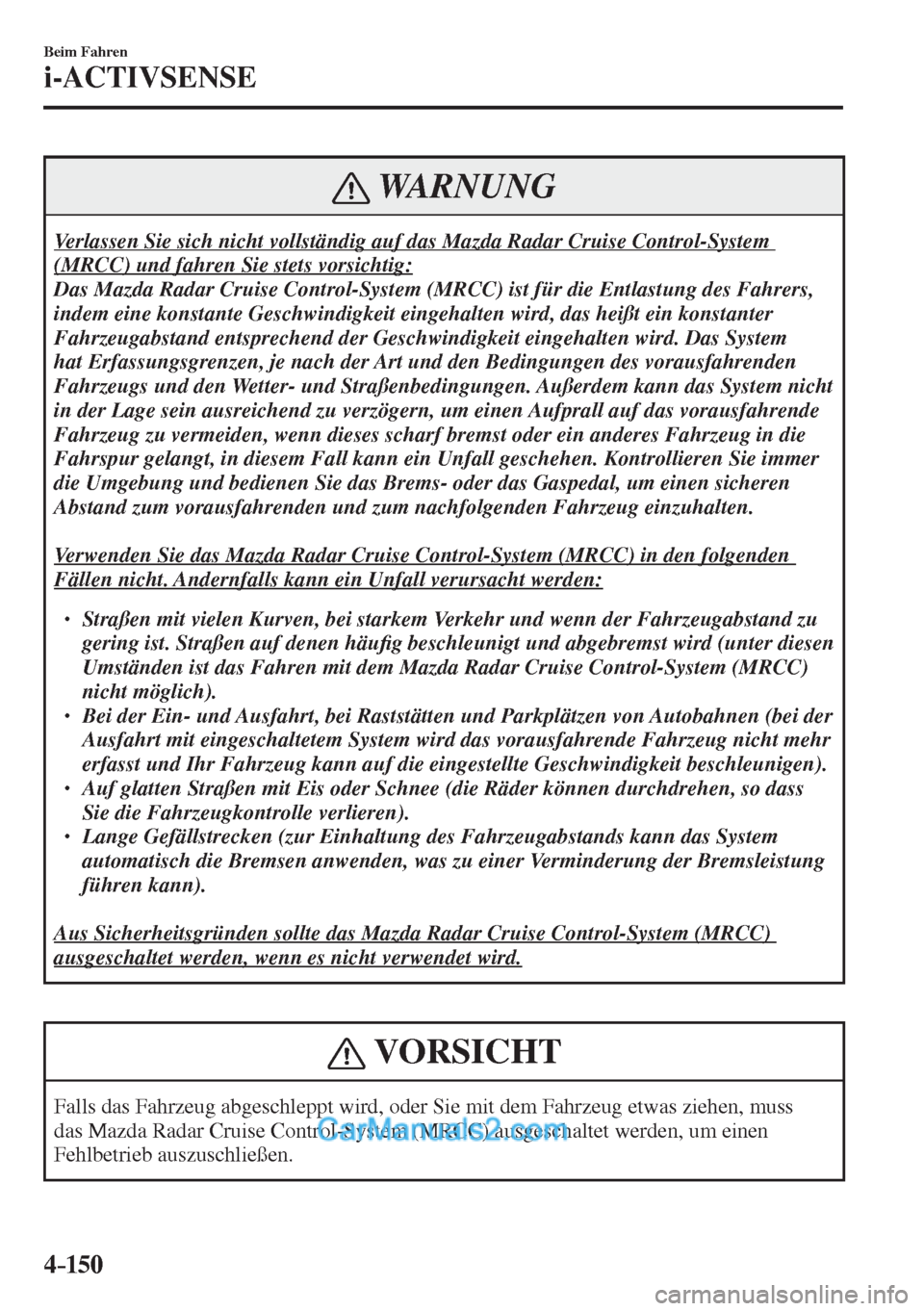

WARNUNG
Verlassen Sie sich nicht vollständig auf das Mazda Radar Cruise Control-System
(MRCC) und fahren Sie stets vorsichtig:
Das Mazda Radar Cruise Control-System (MRCC) ist für die Entlastung des Fahrers,
indem eine konstante Geschwindigkeit eingehalten wird, das heißt ein konstanter
Fahrzeugabstand entsprechend der Geschwindigkeit eingehalten wird. Das System
hat Erfassungsgrenzen, je nach der Art und den Bedingungen des vorausfahrenden
Fahrzeugs und den Wetter- und Straßenbedingungen. Außerdem kann das System nicht
in der Lage sein ausreichend zu verzögern, um einen Aufprall auf das vorausfahrende
Fahrzeug zu vermeiden, wenn dieses scharf bremst oder ein anderes Fahrzeug in die
Fahrspur gelangt, in diesem Fall kann ein Unfall geschehen. Kontrollieren Sie immer
die Umgebung und bedienen Sie das Brems- oder das Gaspedal, um einen sicheren
Abstand zum vorausfahrenden und zum nachfolgenden Fahrzeug einzuhalten.

Verwenden Sie das Mazda Radar Cruise Control-System (MRCC) in den folgenden
Fällen nicht. Andernfalls kann ein Unfall verursacht werden:

 Straßen mit vielen Kurven, bei starkem Verkehr und wenn der Fahrzeugabstand zu
gering ist. Straßen auf denen häu¿ g beschleunigt und abgebremst wird (unter diesen
Umständen ist das Fahren mit dem Mazda Radar Cruise Control-System (MRCC)
nicht möglich).
  Bei der Ein- und Ausfahrt, bei Raststätten und Parkplätzen von Autobahnen (bei der
Ausfahrt mit eingeschaltetem System wird das vorausfahrende Fahrzeug nicht mehr
erfasst und Ihr Fahrzeug kann auf die eingestellte Geschwindigkeit beschleunigen).
  Auf glatten Straßen mit Eis oder Schnee (die Räder können durchdrehen, so dass
Sie die Fahrzeugkontrolle verlieren).
  Lange Gefällstrecken (zur Einhaltung des Fahrzeugabstands kann das System
automatisch die Bremsen anwenden, was zu einer Verminderung der Bremsleistung
führen kann).

Aus Sicherheitsgründen sollte das Mazda Radar Cruise Control-System (MRCC)
ausgeschaltet werden, wenn es nicht verwendet wird.
VORSICHT
Falls das Fahrzeug abgeschleppt wird, oder Sie mit dem Fahrzeug etwas ziehen, muss
das Mazda Radar Cruise Control-System (MRCC) ausgeschaltet werden, um einen
Fehlbetrieb auszuschließen.

4–151
Beim Fahren
i-ACTIVSENSE

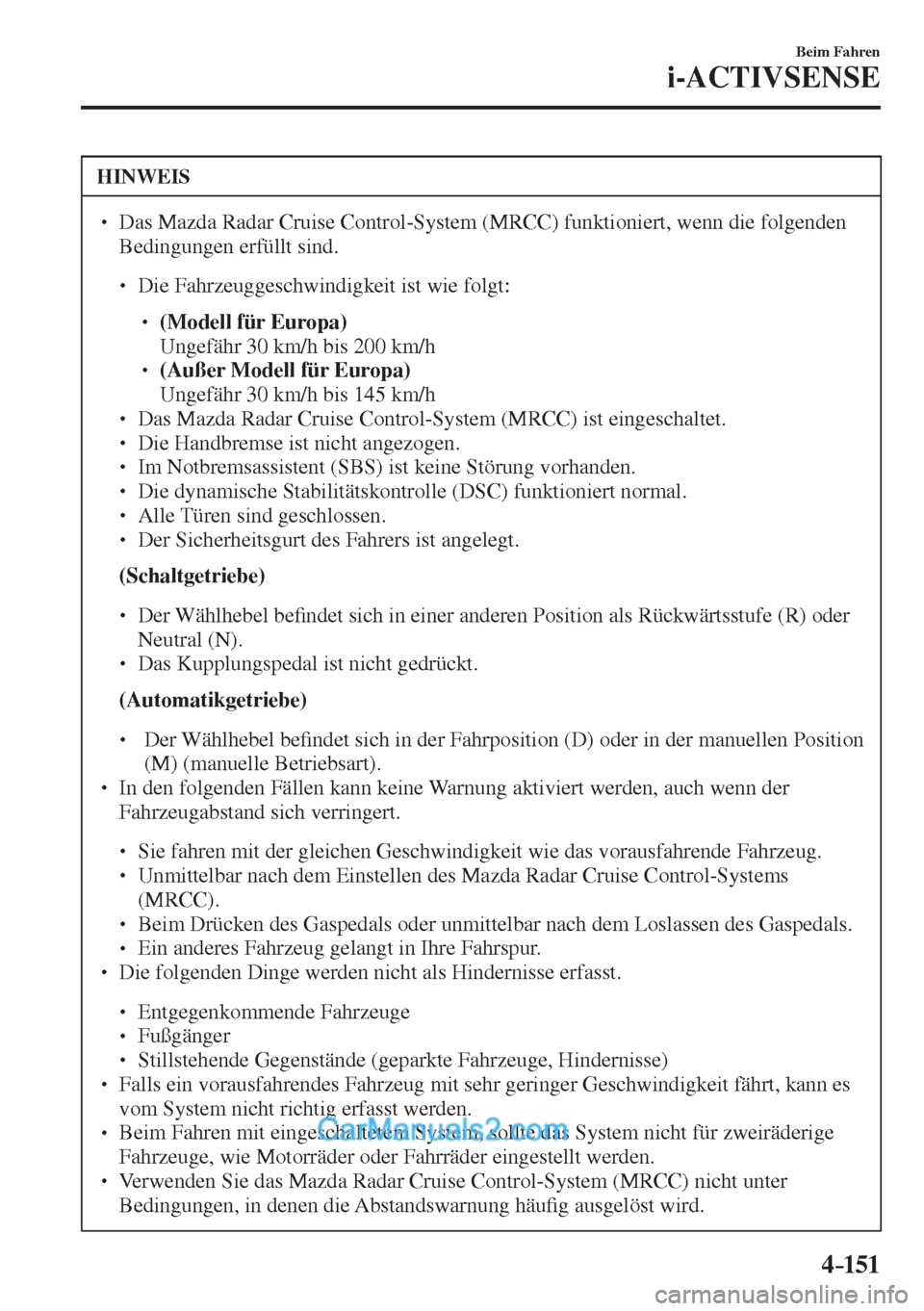

HINWEIS
  Das Mazda Radar Cruise Control-System (MRCC) funktioniert, wenn die folgenden
Bedingungen erfüllt sind.



 Die Fahrzeuggeschwindigkeit ist wie folgt:



 (Modell für Europa)
 Ungefähr 30 km/h bis 200 km/h



 (Außer Modell für Europa)

 Ungefähr 30 km/h bis 145 km/h



 Das Mazda Radar Cruise Control-System (MRCC) ist eingeschaltet.



 Die Handbremse ist nicht angezogen.



 Im Notbremsassistent (SBS) ist keine Störung vorhanden.



 Die dynamische Stabilitätskontrolle (DSC) funktioniert normal.



 Alle Türen sind geschlossen.



 Der Sicherheitsgurt des Fahrers ist angelegt.
 (Schaltgetriebe)



 Der Wählhebel be¿ ndet sich in einer anderen Position als Rückwärtsstufe (R) oder
Neutral (N).



 Das Kupplungspedal ist nicht gedrückt.
 (Automatikgetriebe)
Der Wählhebel be¿ ndet sich in der Fahrposition (D) oder in der manuellen Position
(M) (manuelle Betriebsart).

 In den folgenden Fällen kann keine Warnung aktiviert werden, auch wenn der
Fahrzeugabstand sich verringert.



 Sie fahren mit der gleichen Geschwindigkeit wie das vorausfahrende Fahrzeug.



 Unmittelbar nach dem Einstellen des Mazda Radar Cruise Control-Systems
(MRCC).



 Beim Drücken des Gaspedals oder unmittelbar nach dem Loslassen des Gaspedals.



 Ein anderes Fahrzeug gelangt in Ihre Fahrspur.

 Die folgenden Dinge werden nicht als Hindernisse erfasst.



 Entgegenkommende Fahrzeuge



 Fußgänger



 Stillstehende Gegenstände (geparkte Fahrzeuge, Hindernisse)

 Falls ein vorausfahrendes Fahrzeug mit sehr geringer Geschwindigkeit fährt, kann es
vom System nicht richtig erfasst werden.
  Beim Fahren mit eingeschaltetem System, sollte das System nicht für zweiräderige
Fahrzeuge, wie Motorräder oder Fahrräder eingestellt werden.
  Verwenden Sie das Mazda Radar Cruise Control-System (MRCC) nicht unter
Bedingungen, in denen die Abstandswarnung häu¿ g ausgelöst wird.
