2017 MAZDA MODEL 2 Betriebsanleitung (in German)

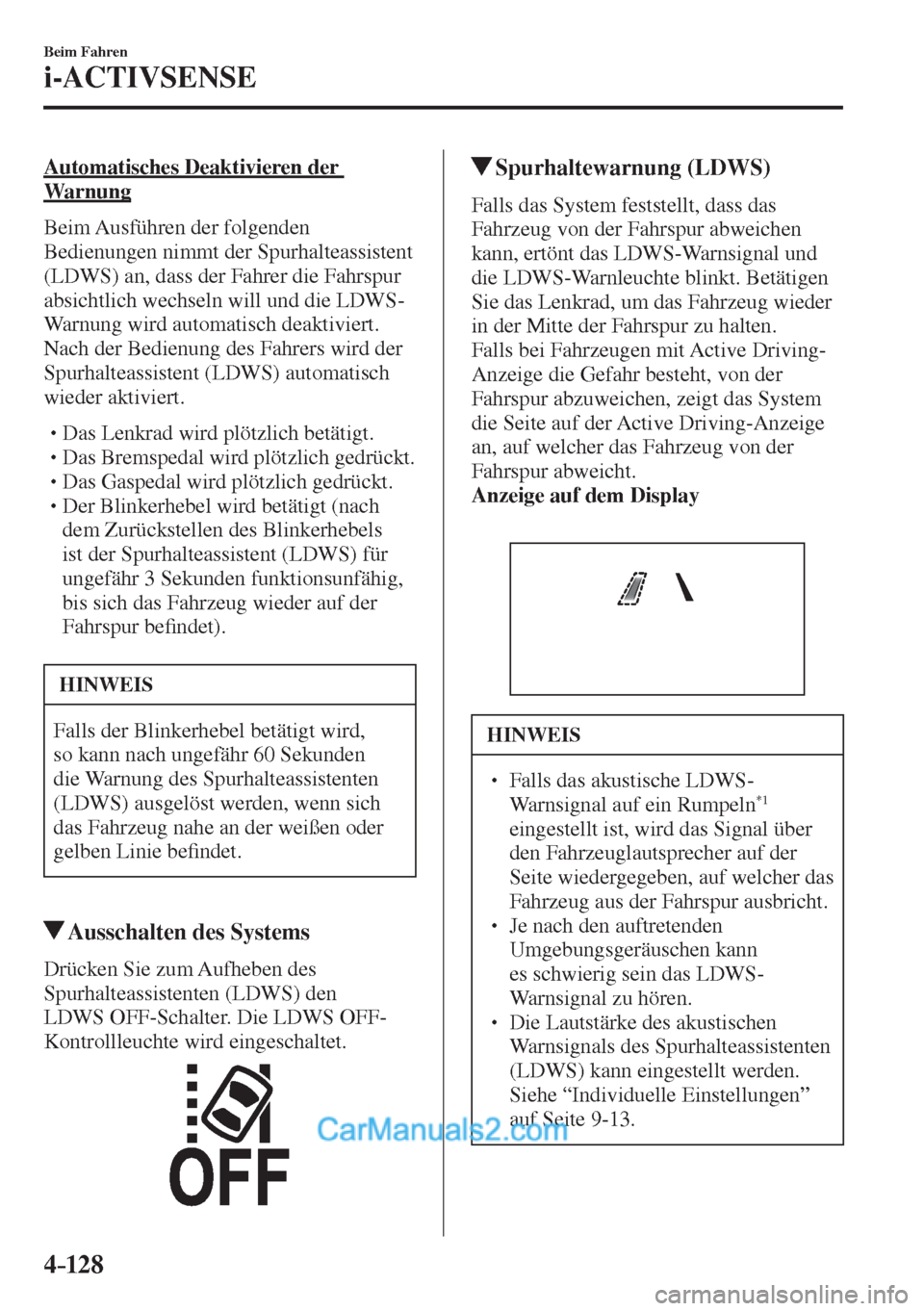

4–128
Beim Fahren
i-ACTIVSENSE
Automatisches Deaktivieren der
Warnung
Beim Ausführen der folgenden
Bedienungen nimmt der Spurhalteassistent
(LDWS) an, dass der Fahrer die Fahrspur
absichtlich wechseln will und die LDWS-
Warnung wird automatisch deaktiviert.
Nach der Bedienung des Fahrers wird der
Spurhalteassistent (LDWS) automatisch
wieder aktiviert.



 Das Lenkrad wird plötzlich betätigt.



 Das Bremspedal wird plötzlich gedrückt.



 Das Gaspedal wird plötzlich gedrückt.



 Der Blinkerhebel wird betätigt (nach
dem Zurückstellen des Blinkerhebels
ist der Spurhalteassistent (LDWS) für
ungefähr 3 Sekunden funktionsunfähig,
bis sich das Fahrzeug wieder auf der
Fahrspur be¿ ndet).

HINWEIS
Falls der Blinkerhebel betätigt wird,
so kann nach ungefähr 60 Sekunden
die Warnung des Spurhalteassistenten
(LDWS) ausgelöst werden, wenn sich
das Fahrzeug nahe an der weißen oder
gelben Linie be¿ ndet.
Ausschalten des Systems
Drücken Sie zum Aufheben des
Spurhalteassistenten (LDWS) den
LDWS OFF-Schalter. Die LDWS OFF-
Kontrollleuchte wird eingeschaltet.


Spurhaltewarnung (LDWS)
Falls das System feststellt, dass das
Fahrzeug von der Fahrspur abweichen
kann, ertönt das LDWS-Warnsignal und
die LDWS-Warnleuchte blinkt. Betätigen
Sie das Lenkrad, um das Fahrzeug wieder
in der Mitte der Fahrspur zu halten.
Falls bei Fahrzeugen mit Active Driving-
Anzeige die Gefahr besteht, von der
Fahrspur abzuweichen, zeigt das System
die Seite auf der Active Driving-Anzeige
an, auf welcher das Fahrzeug von der
Fahrspur abweicht.
Anzeige auf dem Display



HINWEIS
  Falls das akustische LDWS-
Warnsignal auf ein Rumpeln *1
eingestellt ist, wird das Signal über
den Fahrzeuglautsprecher auf der
Seite wiedergegeben, auf welcher das
Fahrzeug aus der Fahrspur ausbricht.
  Je nach den auftretenden
Umgebungsgeräuschen kann
es schwierig sein das LDWS-
Warnsignal zu hören.
  Die Lautstärke des akustischen
Warnsignals des Spurhalteassistenten
(LDWS) kann eingestellt werden.
 Siehe “Individuelle Einstellungen”
auf Seite 9-13 .

4–129
Beim Fahren
i-ACTIVSENSE

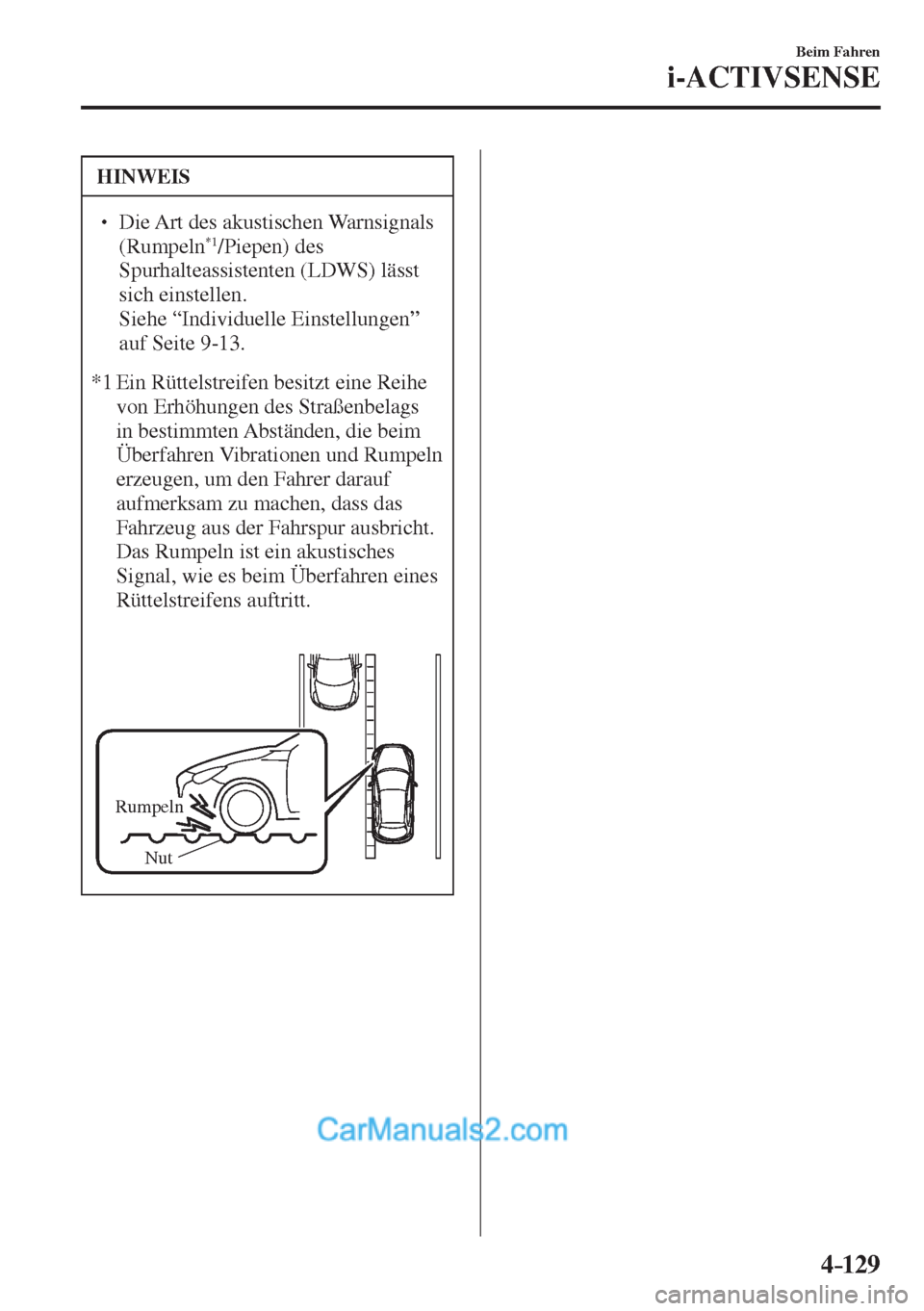

HINWEIS
  Die Art des akustischen Warnsignals
(Rumpeln *1 /Piepen) des
Spurhalteassistenten (LDWS) lässt
sich einstellen.
 Siehe “Individuelle Einstellungen”
auf Seite 9-13 .

*1 Ein Rüttelstreifen besitzt eine Reihe
von Erhöhungen des Straßenbelags
in bestimmten Abständen, die beim
Überfahren Vibrationen und Rumpeln
erzeugen, um den Fahrer darauf
aufmerksam zu machen, dass das
Fahrzeug aus der Fahrspur ausbricht.
Das Rumpeln ist ein akustisches
Signal, wie es beim Überfahren eines
Rüttelstreifens auftritt.

Rumpeln
Nut

4–130
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
Toter-Winkel-Assistent (BSM) *
Der Toter-Winkel-Assistent (BSM) soll dem Fahrer helfen die Fahrzeugrückseite bei einem
Spurwechsel auf beiden Seiten zu überwachen und den Fahrer darauf hinzuweisen, wenn
sich ein Fahrzeug von hinten auf einer benachbarten Spur nähert.
Der Toter-Winkel-Assistent (BSM) erfasst Fahrzeuge auf der Rückseite, die sich
mit einer Geschwindigkeit von mehr als 30 km/h nähern und der Fahrer wird
durch die aktivierte Toter-Winkel-Warnleuchte (BSM) und durch die Anzeige des
Fahrzeugerkennungsbildschirms (Fahrzeuge mit Active Driving-Anzeige) darauf
hingewiesen.
Falls der Blinkerhebel für einen Fahrspurwechsel auf die Seite der leuchtenden Toter-
Winkel-Warnleuchte (BSM) betätigt wird und sich ein Fahrzeug nähert, wird der Fahrer
durch eine leuchtende Toter-Winkel-Warnleuchte (BSM), ein akustisches Signal und
die Warnanzeige (Fahrzeuge mit Active Driving-Anzeige) auf die potentielle Gefahr
hingewiesen.
Der Erfassungsbereich schließt die Fahrspuren auf beiden Seiten des Fahrzeugs vom
hinteren Teil der Vordertüren bis ungefähr 50 m hinter dem Fahrzeug ein.

Erfassungsbereich Ihr Fahrzeug

4–131
Beim Fahren
i-ACTIVSENSE
WARNUNG
Kontrollieren Sie vor einem Fahrspurwechsel unbedingt die Umgebung visuell:
Das System ist nur für die Erfassung von Fahrzeugen hinter Ihrem Fahrzeug bei
einem Fahrspurwechsel. Wegen Einschränkungen beim Betrieb des Systems kann die
Toter-Winkel-Warnleuchte (BSM), das akustische Signal und die Warnanzeige nicht
oder verspätet aktiviert werden, selbst wenn sich auf einer benachbarten Fahrspur ein
Fahrzeug nähert. Es gehört deshalb zu den PÀ ichten des Fahrers immer den Bereich
hinter dem Fahrzeug zu kontrollieren.
HINWEIS
  Der Toter-Winkel-Assistent (BSM) wird aktiviert, wenn alle der folgenden
Bedingungen erfüllt sind:



 Die Zündung ist auf “ON”.



 Der Toter-Winkel-Schalter (BSM) OFF wird gedrückt und die Toter-Winkel-
Kontrollleuchte (BSM) OFF erlischt.



 Die Fahrzeuggeschwindigkeit beträgt mehr als ungefähr 30 km/h.

 Der Toter-Winkel-Assistent (BSM) funktioniert unter den folgenden Bedingungen
nicht.



 Die Fahrzeuggeschwindigkeit beträgt weniger als ungefähr 25 km/h, obwohl die
Kontrollleuchte des Toter-Winkel-Schalters (BSM) OFF ausgeschaltet ist.



 Der Schalthebel (Schaltgetriebe) bzw. der Wählhebel (Automatikgetriebe) wird in
die Position R gestellt und das Fahrzeug fährt rückwärts.


 In den folgenden Fällen wird die Toter-Winkel-Kontrollleuchte (BSM) OFF
eingeschaltet und das System ist ausgeschaltet. Falls die Toter-Winkel-Kontrollleuchte
(BSM) OFF nicht erlischt, muss das Fahrzeug von einem autorisierten Mazda-
Vertragshändler/Servicepartner so bald wie möglich überprüft werden.



 Eine Systemstörung einschließlich Toter-Winkel-Warnleuchte (BSM) wird erfasst.



 Es besteht eine große Abweichung der Installationsposition des Radarsensors
(hinten) am Fahrzeug.



 Am hinteren Stoßfänger beim Radarsensor (hinten) hat sich viel Schnee oder Eis
angesammelt. Den hinteren Stoßfänger von Schnee, Eis oder Schlamm reinigen.



 Langzeitiges Fahren auf schneebedeckten Straßen.
 Die Temperatur der Radarsensoren (hinten) ist extrem hoch, wegen langzeitigem
Fahren auf einem Gefälle im Sommer.



 Abfall der Batteriespannung.

4–132
Beim Fahren
i-ACTIVSENSE
HINWEIS
  Unter den folgenden Umständen können die Radarsensoren (hinten) Gegenstände nicht
oder nur schwierig erfassen.



 Ein Fahrzeug be¿ ndet sich im Erfassungsbereich auf der benachbarten Fahrspur,
aber es nähert sich nicht. Der Toter-Winkel-Assistent (BSM) bestimmt die
Bedingungen anhand der abgetasteten Radardaten.



 Ein Fahrzeug fährt mit fast gleicher Geschwindigkeit für längere Zeit auf der
benachbarten Fahrspur.



 Entgegenkommende Fahrzeuge.



 Das Fahrzeug auf der benachbarten Fahrspur versucht zu überholen.



 Die benachbarte Fahrspur, auf welcher sich ein Fahrzeug be¿ ndet, ist extrem breit.
Der Erfassungsbereich der Radarsensoren (hinten) ist auf die normale Breite von
Autobahnen eingestellt.


 In den folgenden Fällen kann das Blinken der Toter-Winkel-Warnleuchte (BSM), das
akustische Warnsignal und die Warnanzeige nicht oder verspätet ausgelöst werden.



 Ein Fahrzeug führt einen Fahrspurwechsel über zwei Fahrspuren aus.



 Befahren von starken Steigungen und Gefällen.



 Befahren des Scheitelpunkts eines Hügels oder eines Passes.



 Der Wenderadius ist klein (enge Kurve, Abbiegen bei Kreuzungen).



 Falls Ihre Fahrspur und die benachbarte Fahrspur nicht auf gleicher Höhe sind.



 Unmittelbar nachdem der Toter-Winkel-Assistent (BSM) nach dem Ändern der
Einstellung aktiviert ist.


 Bei sehr schmalen Straßen ist es möglich, dass Fahrzeuge auf der zweiten
benachbarten Fahrspur erfasst werden. Der Erfassungsbereich der Radarsensoren
(hinten) ist auf die normale Breite von Autobahnen eingestellt.

4–133
Beim Fahren
i-ACTIVSENSE

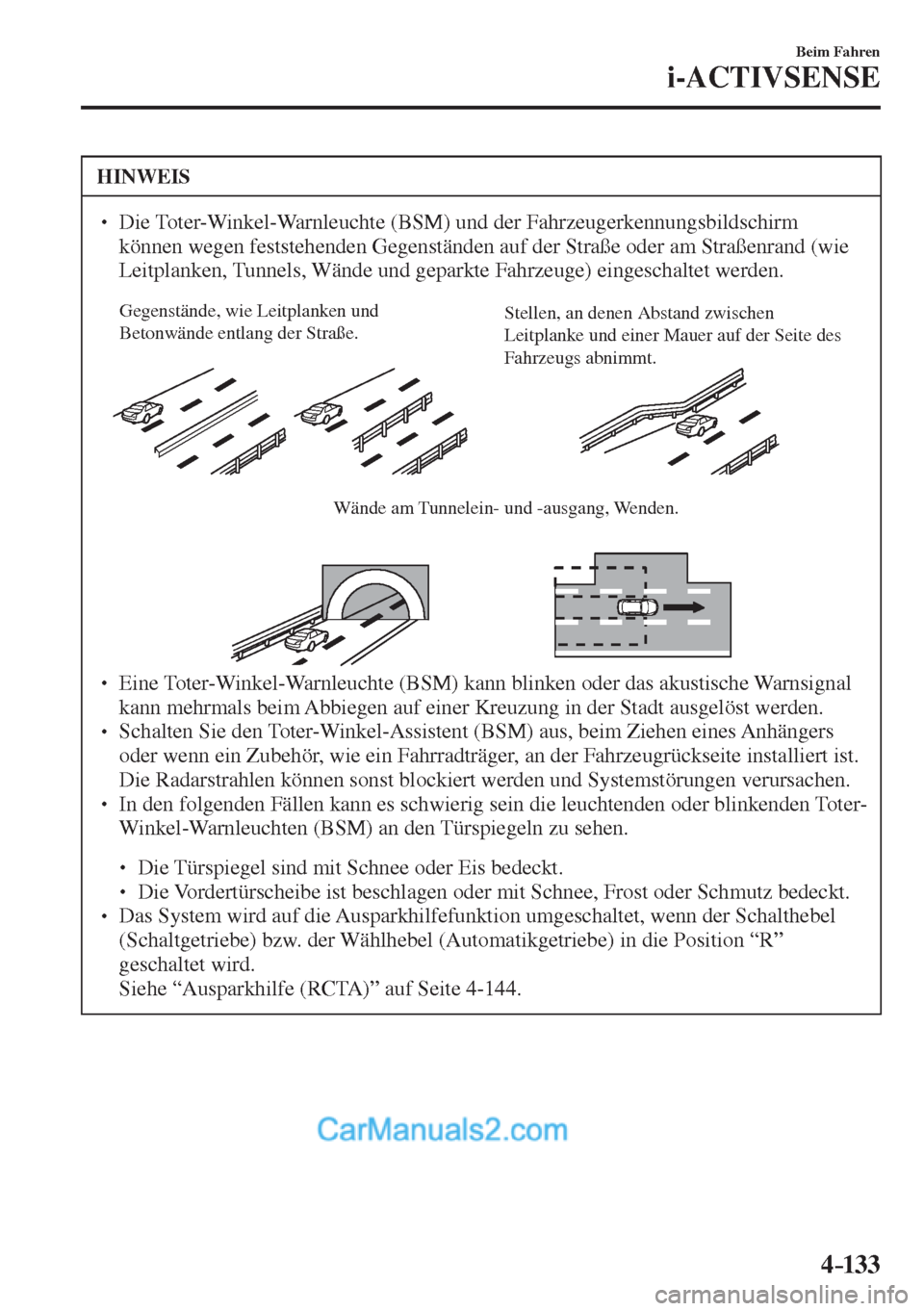

HINWEIS
  Die Toter-Winkel-Warnleuchte (BSM) und der Fahrzeugerkennungsbildschirm
können wegen feststehenden Gegenständen auf der Straße oder am Straßenrand (wie
Leitplanken, Tunnels, Wände und geparkte Fahrzeuge) eingeschaltet werden.
Gegenstände, wie Leitplanken und
Betonwände entlang der Straße.Stellen, an denen Abstand zwischen
Leitplanke und einer Mauer auf der Seite des
Fahrzeugs abnimmt.

Wände am Tunnelein- und -ausgang, Wenden.
  Eine Toter-Winkel-Warnleuchte (BSM) kann blinken oder das akustische Warnsignal
kann mehrmals beim Abbiegen auf einer Kreuzung in der Stadt ausgelöst werden.
  Schalten Sie den Toter-Winkel-Assistent (BSM) aus, beim Ziehen eines Anhängers
oder wenn ein Zubehör, wie ein Fahrradträger, an der Fahrzeugrückseite installiert ist.
Die Radarstrahlen können sonst blockiert werden und Systemstörungen verursachen.
  In den folgenden Fällen kann es schwierig sein die leuchtenden oder blinkenden Toter-
Winkel-Warnleuchten (BSM) an den Türspiegeln zu sehen.



 Die Türspiegel sind mit Schnee oder Eis bedeckt.



 Die Vordertürscheibe ist beschlagen oder mit Schnee, Frost oder Schmutz bedeckt.

 Das System wird auf die Ausparkhilfefunktion umgeschaltet, wenn der Schalthebel
(Schaltgetriebe) bzw. der Wählhebel (Automatikgetriebe) in die Position “R”
geschaltet wird.
 Siehe “Ausparkhilfe (RCTA)” auf Seite 4-144 .

4–134
Beim Fahren
i-ACTIVSENSE

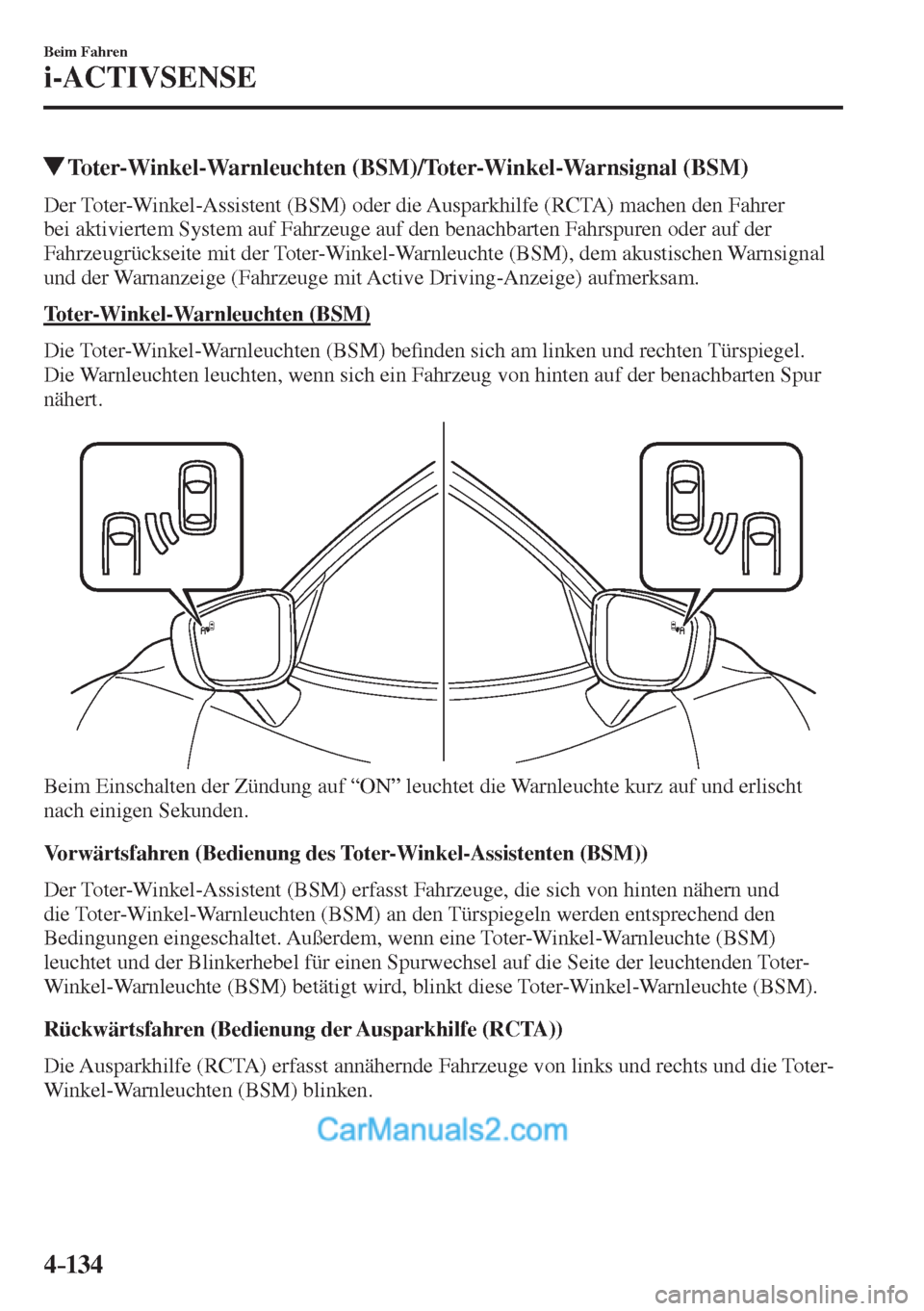

Toter-Winkel-Warnleuchten (BSM)/Toter-Winkel-Warnsignal (BSM)
Der Toter-Winkel-Assistent (BSM) oder die Ausparkhilfe (RCTA) machen den Fahrer
bei aktiviertem System auf Fahrzeuge auf den benachbarten Fahrspuren oder auf der
Fahrzeugrückseite mit der Toter-Winkel-Warnleuchte (BSM), dem akustischen Warnsignal
und der Warnanzeige (Fahrzeuge mit Active Driving-Anzeige) aufmerksam.
Toter-Winkel-Warnleuchten (BSM)
Die Toter-Winkel-Warnleuchten (BSM) be¿ nden sich am linken und rechten Türspiegel.
Die Warnleuchten leuchten, wenn sich ein Fahrzeug von hinten auf der benachbarten Spur
nähert.


Beim Einschalten der Zündung auf “ON” leuchtet die Warnleuchte kurz auf und erlischt
nach einigen Sekunden.
Vorwärtsfahren (Bedienung des Toter-Winkel-Assistenten (BSM))
Der Toter-Winkel-Assistent (BSM) erfasst Fahrzeuge, die sich von hinten nähern und
die Toter-Winkel-Warnleuchten (BSM) an den Türspiegeln werden entsprechend den
Bedingungen eingeschaltet. Außerdem, wenn eine Toter-Winkel-Warnleuchte (BSM)
leuchtet und der Blinkerhebel für einen Spurwechsel auf die Seite der leuchtenden Toter-
Winkel-Warnleuchte (BSM) betätigt wird, blinkt diese Toter-Winkel-Warnleuchte (BSM).
Rückwärtsfahren (Bedienung der Ausparkhilfe (RCTA))
Die Ausparkhilfe (RCTA) erfasst annähernde Fahrzeuge von links und rechts und die Toter-
Winkel-Warnleuchten (BSM) blinken.

4–135
Beim Fahren
i-ACTIVSENSE

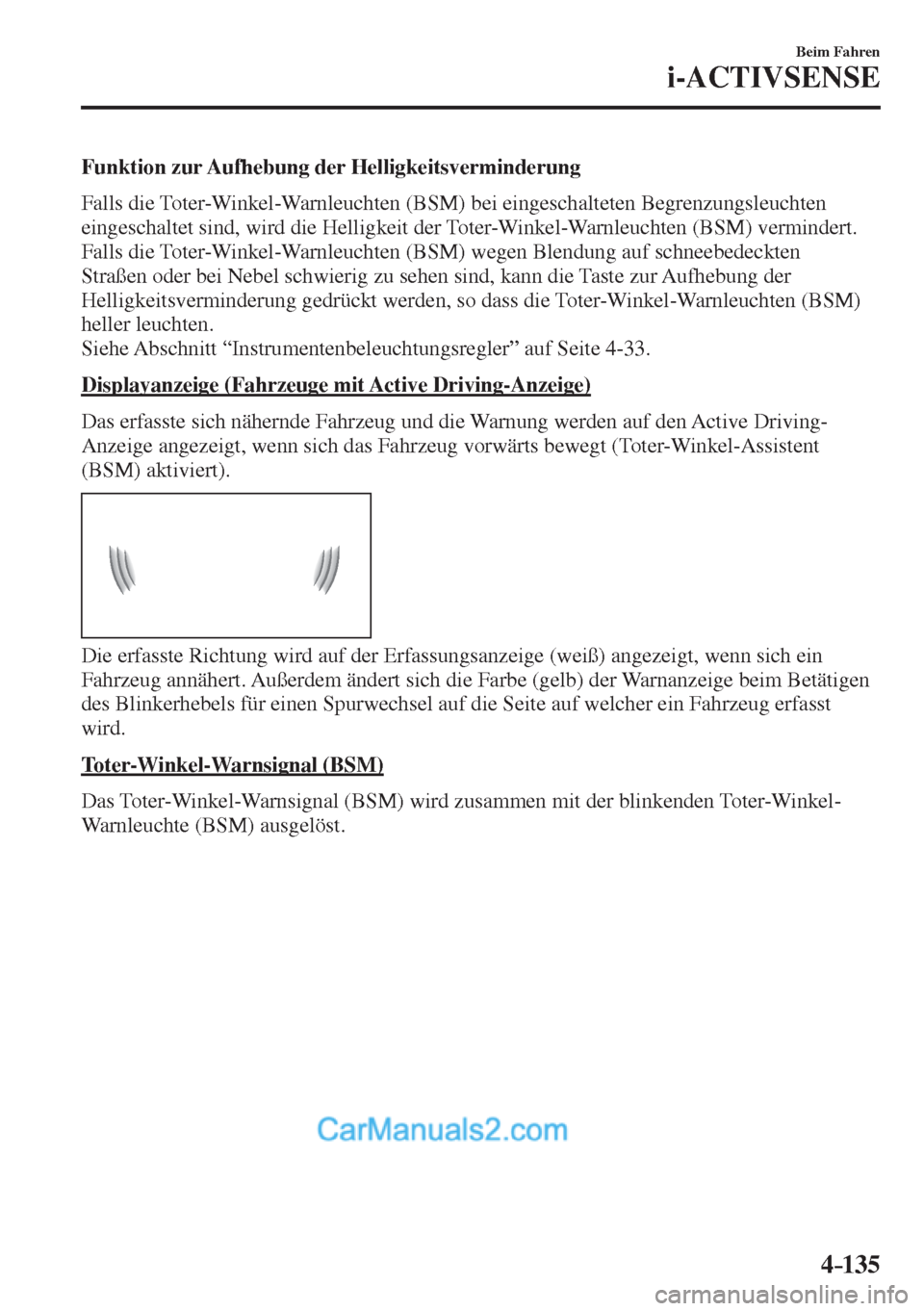

Funktion zur Aufhebung der Helligkeitsverminderung
Falls die Toter-Winkel-Warnleuchten (BSM) bei eingeschalteten Begrenzungsleuchten
eingeschaltet sind, wird die Helligkeit der Toter-Winkel-Warnleuchten (BSM) vermindert.
Falls die Toter-Winkel-Warnleuchten (BSM) wegen Blendung auf schneebedeckten
Straßen oder bei Nebel schwierig zu sehen sind, kann die Taste zur Aufhebung der
Helligkeitsverminderung gedrückt werden, so dass die Toter-Winkel-Warnleuchten (BSM)
heller leuchten.
Siehe Abschnitt “Instrumentenbeleuchtungsregler” auf Seite 4-33 .
Displayanzeige (Fahrzeuge mit Active Driving-Anzeige)
Das erfasste sich nähernde Fahrzeug und die Warnung werden auf den Active Driving-
Anzeige angezeigt, wenn sich das Fahrzeug vorwärts bewegt (Toter-Winkel-Assistent
(BSM) aktiviert).


Die erfasste Richtung wird auf der Erfassungsanzeige (weiß) angezeigt, wenn sich ein
Fahrzeug annähert. Außerdem ändert sich die Farbe (gelb) der Warnanzeige beim Betätigen
des Blinkerhebels für einen Spurwechsel auf die Seite auf welcher ein Fahrzeug erfasst
wird.
Toter-Winkel-Warnsignal (BSM)
Das Toter-Winkel-Warnsignal (BSM) wird zusammen mit der blinkenden Toter-Winkel-
Warnleuchte (BSM) ausgelöst.
