4–184
Beim Fahren
i-ACTIVSENSE
Mit SCBS OFF-Schalter
Drücken Sie den SCBS OFF-Schalter
zum Ausschalten des Systems.
Die Kontrollleuchte des City-
Notbremsassistenten (SCBS) OFF leuchtet
im Armaturenbrett.


Drücken Sie den Schalter nochmals, um
das System wieder einzuschalten. Die
Kontrollleuchte City-Notbremsassistent
(SCBS) OFF wird ausgeschaltet.

4–185
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
Notbremsassistent (SBS) *
Der Notbremsassistent (SBS) ist ein System, das den Fahrer mit einer Anzeige und einem
Warnsignal auf einen möglichen Aufprall auf ein vorausfahrendes Fahrzeug aufmerksam
macht, wenn die Fahrzeuggeschwindigkeit mehr als ca.15 km/h beträgt und der Radarsensor
(vorne) und die FSC-Kamera feststellen, dass ein Aufprall auf ein Fahrzeug möglich
ist. Falls der Radarsensor (vorne) und die FSC-Kamera feststellen, dass ein Aufprall
unausweichlich ist, werden die Bremsen automatisch betätigt, um den Schaden im Falle
eines Aufpralls möglichst gering zu halten.
Außerdem, wenn der Fahrer auf das Bremspedal drückt, werden die Bremsen fest und rasch
betätigt. (Bremsassistent (SBS-Bremsassistent))
WARNUNG
Verlassen Sie sich nicht vollständig auf den Notbremsassistenten (SBS) und fahren Sie
immer vorsichtig:
Mit dem Notbremsassistent (SBS) soll der Schaden im Falle einer Kollision vermindert
werden, ein Aufprall kann jedoch nicht vermieden werden. Die Fähigkeit Hindernisse
zu erkennen ist beschränkt und hängt von den Wetter- und Verkehrsbedingungen ab.
Bei falscher Bedienung des Gas- und des Bremspedals, kann ein Unfall verursacht
werden. Kontrollieren Sie immer die Umgebung und bedienen Sie das Brems- oder das
Gaspedal, um einen sicheren Abstand zum vorausfahrenden und zum nachfolgenden
Fahrzeug einzuhalten.
VORSICHT
Schalten Sie in den folgenden Fällen das System aus, um Fehlbedienungen zu vermeiden:
 Das Fahrzeug wird abgeschleppt oder schleppt ein anderes Fahrzeug ab.
 Das Fahrzeug ist auf Radkarren gestellt.
 Beim Fahren auf unebenen Straßen wie bei dichtem Gras oder im Gelände.

4–186
Beim Fahren
i-ACTIVSENSE
HINWEIS
  Der Notbremsassistent (SBS) spricht an, wenn die folgenden Bedingungen erfüllt sind:



 Die Zündung ist auf “ON”.



 Der Notbremsassistent (SBS) ist eingeschaltet.



 Die Fahrzeuggeschwindigkeit ist höher als ungefähr 15 km/h.



 Der relative Geschwindigkeitsunterschied zum Fahrzeug beträgt 15 km/h oder mehr.



 Die dynamische Stabilitätskontrolle (DSC) funktioniert nicht normal.

 Unter den folgenden Bedingungen kann der Notbremsassistent (SBS) nicht
funktionieren:



 Falls das Fahrzeug stark beschleunigt wird und der Abstand zum vorausfahrenden
Fahrzeug sehr gering wird.



 Das Fahrzeug wird mit der gleichen Geschwindigkeit wie das vorausfahrende
Fahrzeug gefahren.



 Das Gaspedal wird gedrückt.



 Das Bremspedal ist gedrückt.



 Das Lenkrad wird betätigt.



 Der Wählhebel wird betätigt.



 Der Blinker ist eingeschaltet.



 Falls das vorausfahrende Fahrzeug nicht mit Schlussleuchten ausgestattet ist oder die
Schlussleuchten ausgeschaltet sind.



 Wenn Warnungen und Meldungen auf der mittleren Anzeige angezeigt werden, wie
schmutzige Windschutzscheibe vor der FSC-Kamera.

 Obwohl das System durch 4-räderige Fahrzeuge aktiviert wird, kann der Radarsensor
(vorne) die folgenden Gegenstände erfassen und als Hindernis betrachten, so dass der
Notbremsassistent (SBS) ausgelöst wird.



 Gegenstände auf der Straße am Beginn einer Kurve (wie Leitplanken und
Schneewehen).



 Ein Fahrzeug erscheint auf der Gegenfahrbahn in einer Kurve.



 Bei Befahren einer schmalen Brücke.



 Beim Fahren durch ein niedriges oder enges Tor oder einen Tunnel.



 Bei der Einfahrt in ein Untergrundparkhaus.



 Metallene Gegenstände oder vorstehende Gegenstände auf der Straße.



 Falls sich der Abstand zum vorausfahrenden Fahrzeug plötzlich verringert.



 Beim Fahren im hohen Gras.



 Zweiräderige Fahrzeuge wie Motorräder oder Fahrräder.



 Fußgänger oder nichtmetallene Gegenstände wie Bäume.

 Bei ansprechendem System erscheint eine Anzeige auf der Active Driving-Anzeige.
 Das Warndisplay (gelb) des Notbremsassistenten (SBS) wird bei einer Systemstörung
eingeschaltet.
 Siehe “Warnleuchten” auf Seite 4-42 .

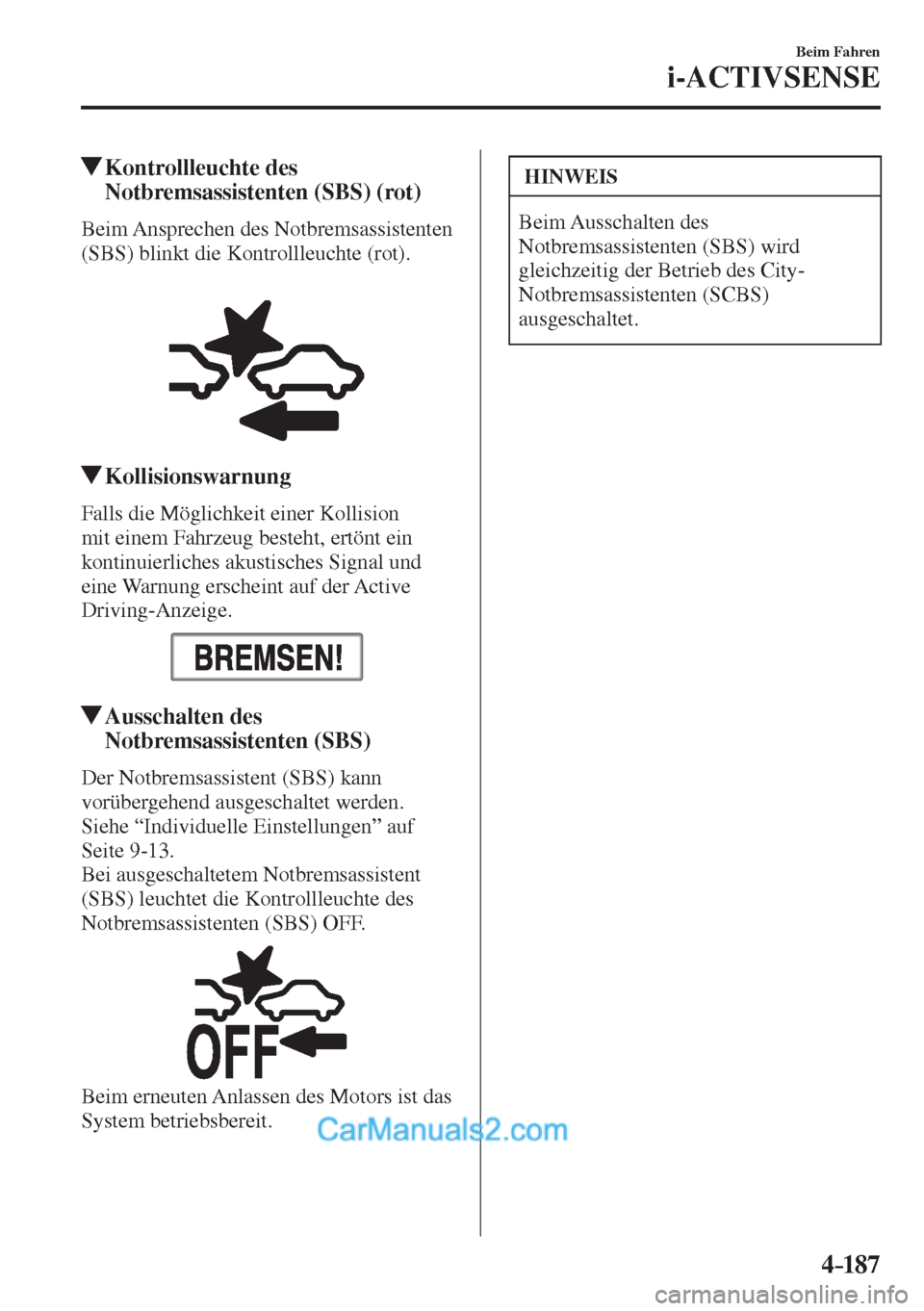

4–187
Beim Fahren
i-ACTIVSENSE
Kontrollleuchte des
Notbremsassistenten (SBS) (rot)
Beim Ansprechen des Notbremsassistenten
(SBS) blinkt die Kontrollleuchte (rot).



Kollisionswarnung
Falls die Möglichkeit einer Kollision
mit einem Fahrzeug besteht, ertönt ein
kontinuierliches akustisches Signal und
eine Warnung erscheint auf der Active
Driving-Anzeige.


Ausschalten des
Notbremsassistenten (SBS)
Der Notbremsassistent (SBS) kann
vorübergehend ausgeschaltet werden.
Siehe “Individuelle Einstellungen” auf
Seite 9-13 .
Bei ausgeschaltetem Notbremsassistent
(SBS) leuchtet die Kontrollleuchte des
Notbremsassistenten (SBS) OFF.


Beim erneuten Anlassen des Motors ist das
System betriebsbereit.
HINWEIS
Beim Ausschalten des
Notbremsassistenten (SBS) wird
gleichzeitig der Betrieb des City-
Notbremsassistenten (SCBS)
ausgeschaltet.

4–18 8
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
FSC-Kamera *
Das Fahrzeug ist mit einer FSC-Kamera ausgerüstet. Die FSC-Kamera be¿ ndet sich in der
Nähe des Rückspiegels, sie wird von den folgenden Systemen verwendet.



 Fernlichtregulierung (HBC)



 Adaptive LED-Scheinwerfer (ALH)



 Aufmerksamkeitsassistent (DAA)



 Spurhalteassistent (LDWS)



 Notbremsassistent (SBS)

Die FSC-Kamera erfasst den Zustand vor dem Fahrzeug in der Nacht und tastet die
Fahrspuren ab. Der Abstand in welchem von der FSC-Kamera Gegenstände erfasst werden
hängt von den Umgebungsbedingungen ab.
WARNUNG
Keine Änderungen an der Radaufhängung vornehmen:
Falls die Fahrzeughöhe oder die Neigung geändert wurde, kann das System
vorausfahrende Fahrzeuge nicht richtig erfassen. Das kann zur Folge haben, dass das
System nicht normal oder fehlerhaft ausgelöst wird, was zu einem schwerwiegenden
Unfall führen kann.

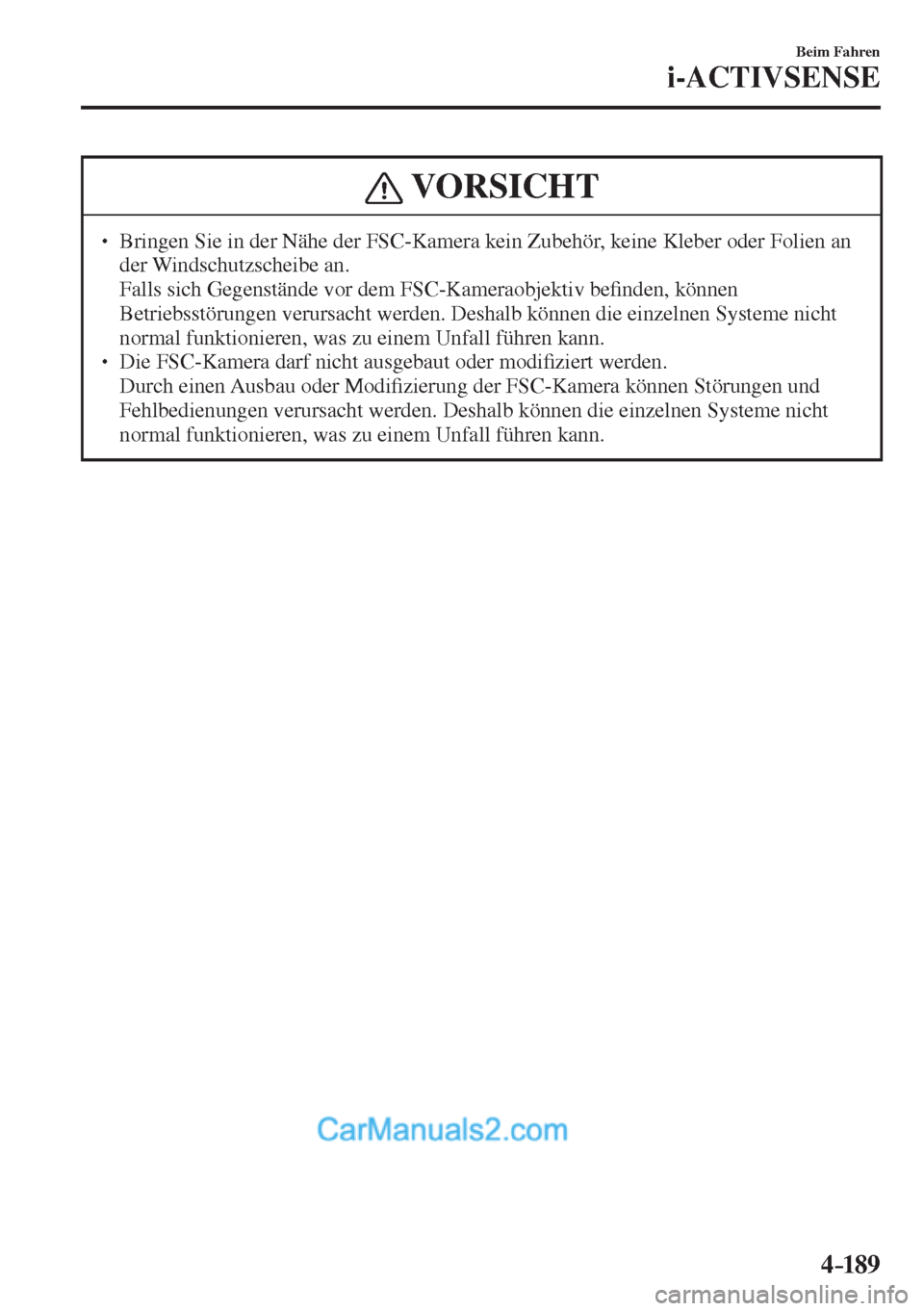

4–189
Beim Fahren
i-ACTIVSENSE
VORSICHT
  Bringen Sie in der Nähe der FSC-Kamera kein Zubehör, keine Kleber oder Folien an
der Windschutzscheibe an.
 Falls sich Gegenstände vor dem FSC-Kameraobjektiv be¿ nden, können
Betriebsstörungen verursacht werden. Deshalb können die einzelnen Systeme nicht
normal funktionieren, was zu einem Unfall führen kann.
  Die FSC-Kamera darf nicht ausgebaut oder modi¿ ziert werden.  Durch einen Ausbau oder Modi¿ zierung der FSC-Kamera können Störungen und
Fehlbedienungen verursacht werden. Deshalb können die einzelnen Systeme nicht
normal funktionieren, was zu einem Unfall führen kann.

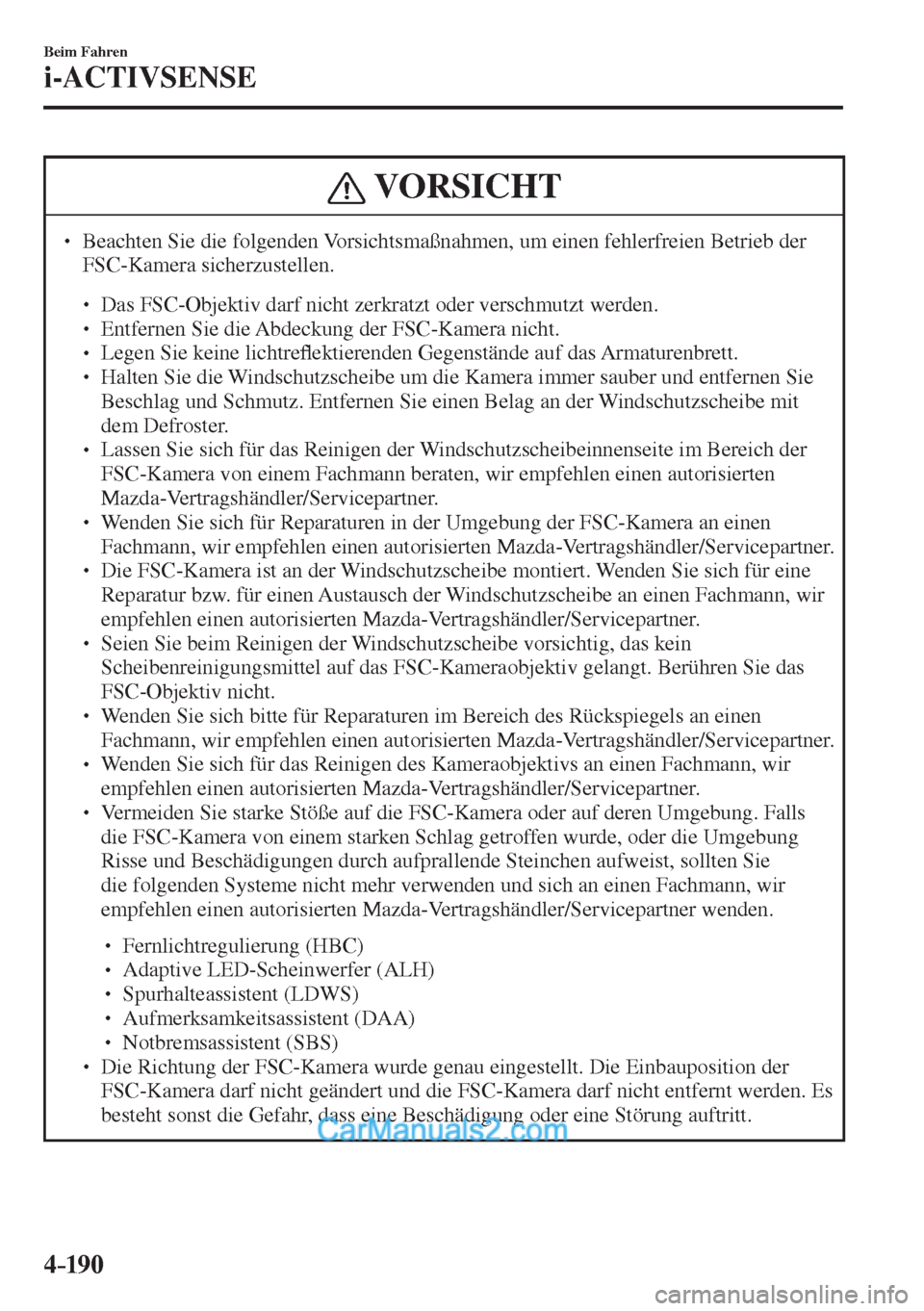

4–190
Beim Fahren
i-ACTIVSENSE
VORSICHT
  Beachten Sie die folgenden Vorsichtsmaßnahmen, um einen fehlerfreien Betrieb der
FSC-Kamera sicherzustellen.



 Das FSC-Objektiv darf nicht zerkratzt oder verschmutzt werden.



 Entfernen Sie die Abdeckung der FSC-Kamera nicht.



 Legen Sie keine lichtreÀ ektierenden Gegenstände auf das Armaturenbrett.



 Halten Sie die Windschutzscheibe um die Kamera immer sauber und entfernen Sie
Beschlag und Schmutz. Entfernen Sie einen Belag an der Windschutzscheibe mit
dem Defroster.



 Lassen Sie sich für das Reinigen der Windschutzscheibeinnenseite im Bereich der
FSC-Kamera von einem Fachmann beraten, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner.



 Wenden Sie sich für Reparaturen in der Umgebung der FSC-Kamera an einen
Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.



 Die FSC-Kamera ist an der Windschutzscheibe montiert. Wenden Sie sich für eine
Reparatur bzw. für einen Austausch der Windschutzscheibe an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.



 Seien Sie beim Reinigen der Windschutzscheibe vorsichtig, das kein
Scheibenreinigungsmittel auf das FSC-Kameraobjektiv gelangt. Berühren Sie das
FSC-Objektiv nicht.



 Wenden Sie sich bitte für Reparaturen im Bereich des Rückspiegels an einen
Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.



 Wenden Sie sich für das Reinigen des Kameraobjektivs an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.



 Vermeiden Sie starke Stöße auf die FSC-Kamera oder auf deren Umgebung. Falls
die FSC-Kamera von einem starken Schlag getroffen wurde, oder die Umgebung
Risse und Beschädigungen durch aufprallende Steinchen aufweist, sollten Sie
die folgenden Systeme nicht mehr verwenden und sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner wenden.



 Fernlichtregulierung (HBC)



 Adaptive LED-Scheinwerfer (ALH)



 Spurhalteassistent (LDWS)



 Aufmerksamkeitsassistent (DAA)



 Notbremsassistent (SBS)



 Die Richtung der FSC-Kamera wurde genau eingestellt. Die Einbauposition der
FSC-Kamera darf nicht geändert und die FSC-Kamera darf nicht entfernt werden. Es
besteht sonst die Gefahr, dass eine Beschädigung oder eine Störung auftritt.

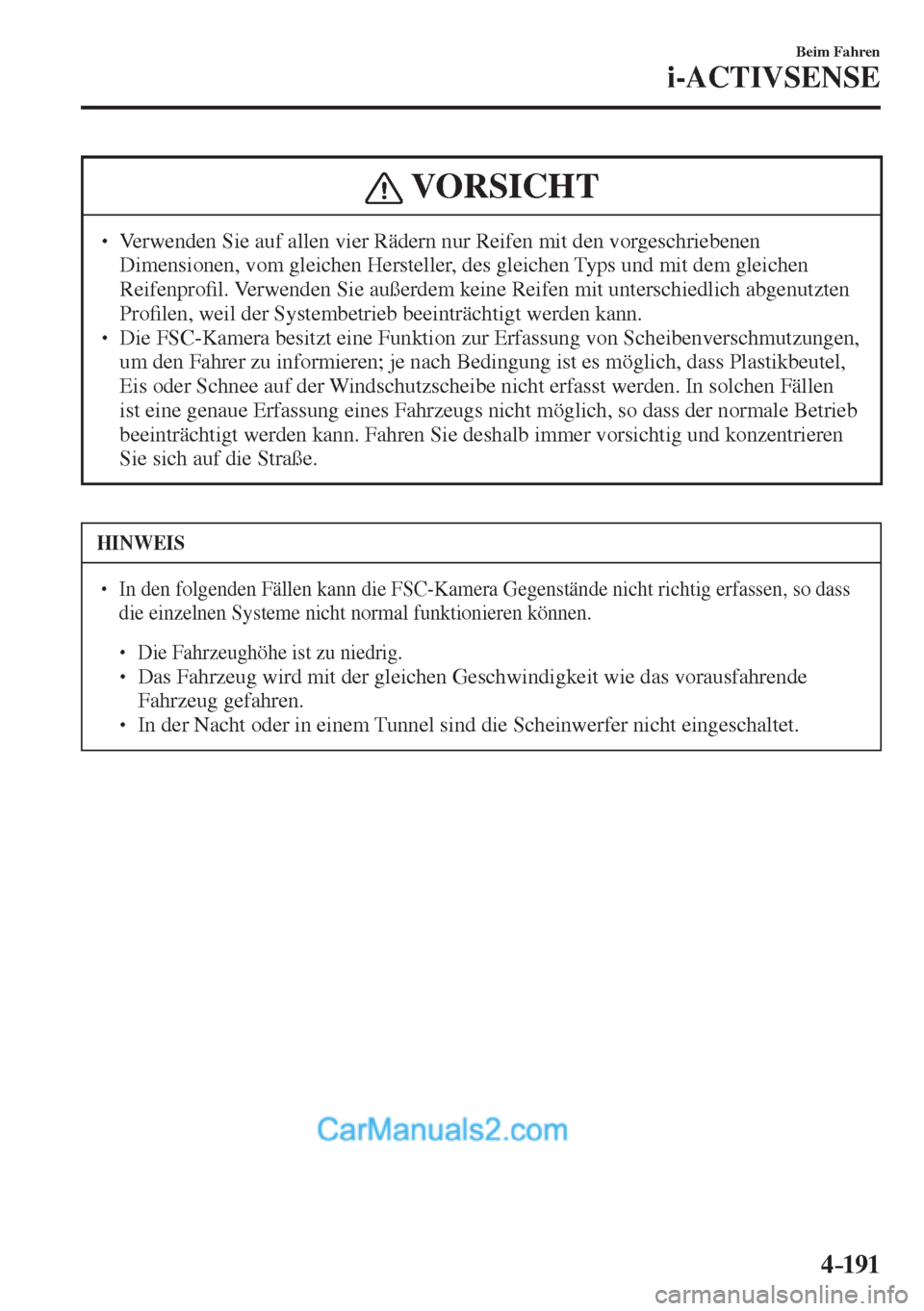

4–191
Beim Fahren
i-ACTIVSENSE
VORSICHT
  Verwenden Sie auf allen vier Rädern nur Reifen mit den vorgeschriebenen
Dimensionen, vom gleichen Hersteller, des gleichen Typs und mit dem gleichen
Reifenpro¿ l. Verwenden Sie außerdem keine Reifen mit unterschiedlich abgenutzten
Pro¿ len, weil der Systembetrieb beeinträchtigt werden kann.

 Die FSC-Kamera besitzt eine Funktion zur Erfassung von Scheibenverschmutzungen,
um den Fahrer zu informieren; je nach Bedingung ist es möglich, dass Plastikbeutel,
Eis oder Schnee auf der Windschutzscheibe nicht erfasst werden. In solchen Fällen
ist eine genaue Erfassung eines Fahrzeugs nicht möglich, so dass der normale Betrieb
beeinträchtigt werden kann. Fahren Sie deshalb immer vorsichtig und konzentrieren
Sie sich auf die Straße.
HINWEIS
  In den folgenden Fällen kann die FSC-Kamera Gegenstände nicht richtig erfassen, so dass
die einzelnen Systeme nicht normal funktionieren können.



 Die Fahrzeughöhe ist zu niedrig.



 Das Fahrzeug wird mit der gleichen Geschwindigkeit wie das vorausfahrende
Fahrzeug gefahren.



 In der Nacht oder in einem Tunnel sind die Scheinwerfer nicht eingeschaltet.
