2017 MAZDA MODEL 2 Betriebsanleitung (in German)

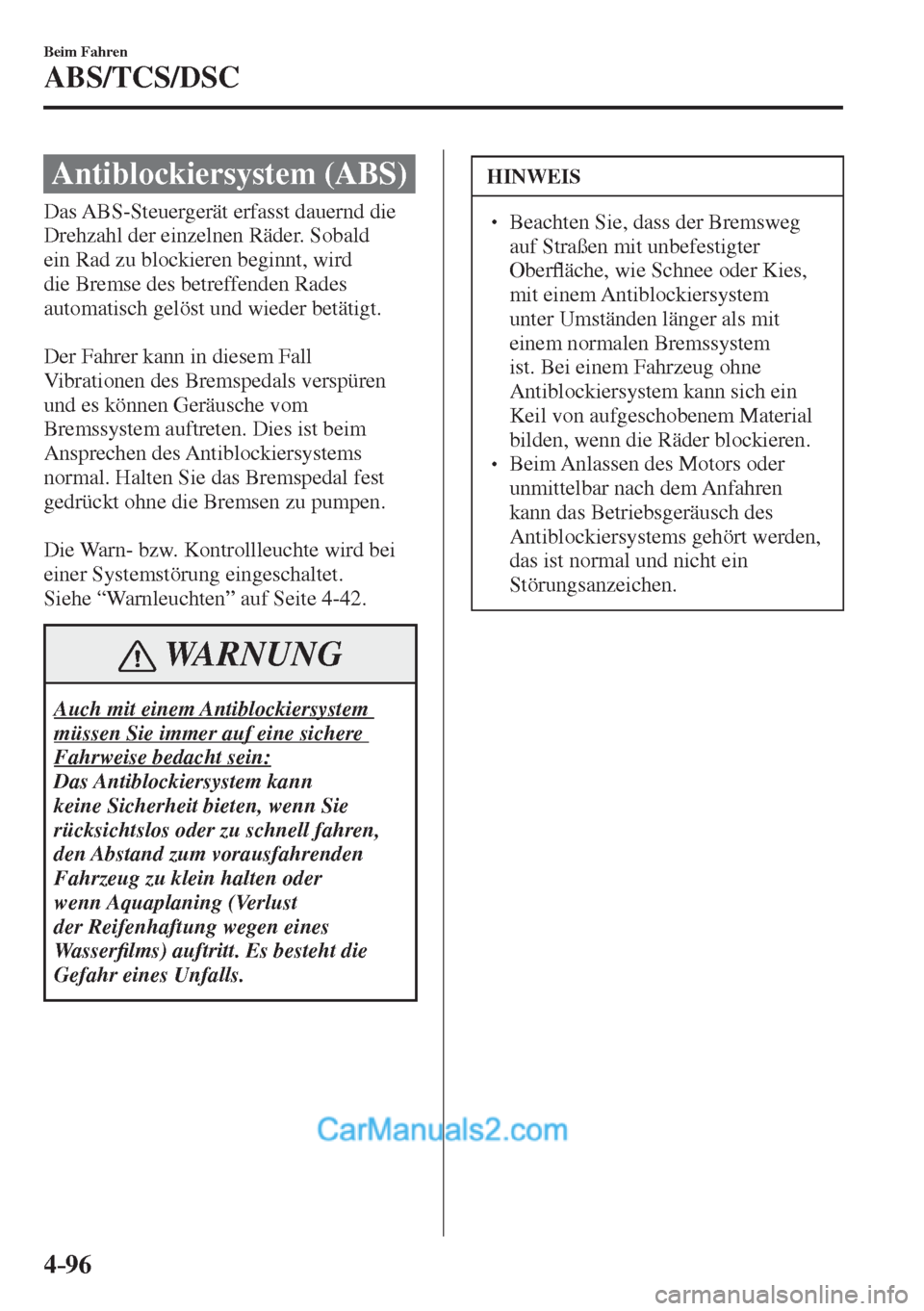

4–96
Beim Fahren
ABS/TCS/DSC
Antiblockiersystem (ABS)
Das ABS-Steuergerät erfasst dauernd die
Drehzahl der einzelnen Räder. Sobald
ein Rad zu blockieren beginnt, wird
die Bremse des betreffenden Rades
automatisch gelöst und wieder betätigt.

Der Fahrer kann in diesem Fall
Vibrationen des Bremspedals verspüren
und es können Geräusche vom
Bremssystem auftreten. Dies ist beim
Ansprechen des Antiblockiersystems
normal. Halten Sie das Bremspedal fest
gedrückt ohne die Bremsen zu pumpen.

Die Warn- bzw. Kontrollleuchte wird bei
einer Systemstörung eingeschaltet.
Siehe “Warnleuchten” auf Seite 4-42 .
WARNUNG
Auch mit einem Antiblockiersystem
müssen Sie immer auf eine sichere
Fahrweise bedacht sein:
Das Antiblockiersystem kann
keine Sicherheit bieten, wenn Sie
rücksichtslos oder zu schnell fahren,
den Abstand zum vorausfahrenden
Fahrzeug zu klein halten oder
wenn Aquaplaning (Verlust
der Reifenhaftung wegen eines
Wasser¿ lms) auftritt. Es besteht die
Gefahr eines Unfalls.
HINWEIS
  Beachten Sie, dass der Bremsweg
auf Straßen mit unbefestigter
OberÀ äche, wie Schnee oder Kies,
mit einem Antiblockiersystem
unter Umständen länger als mit
einem normalen Bremssystem
ist. Bei einem Fahrzeug ohne
Antiblockiersystem kann sich ein
Keil von aufgeschobenem Material
bilden, wenn die Räder blockieren.
  Beim Anlassen des Motors oder
unmittelbar nach dem Anfahren
kann das Betriebsgeräusch des
Antiblockiersystems gehört werden,
das ist normal und nicht ein
Störungsanzeichen.

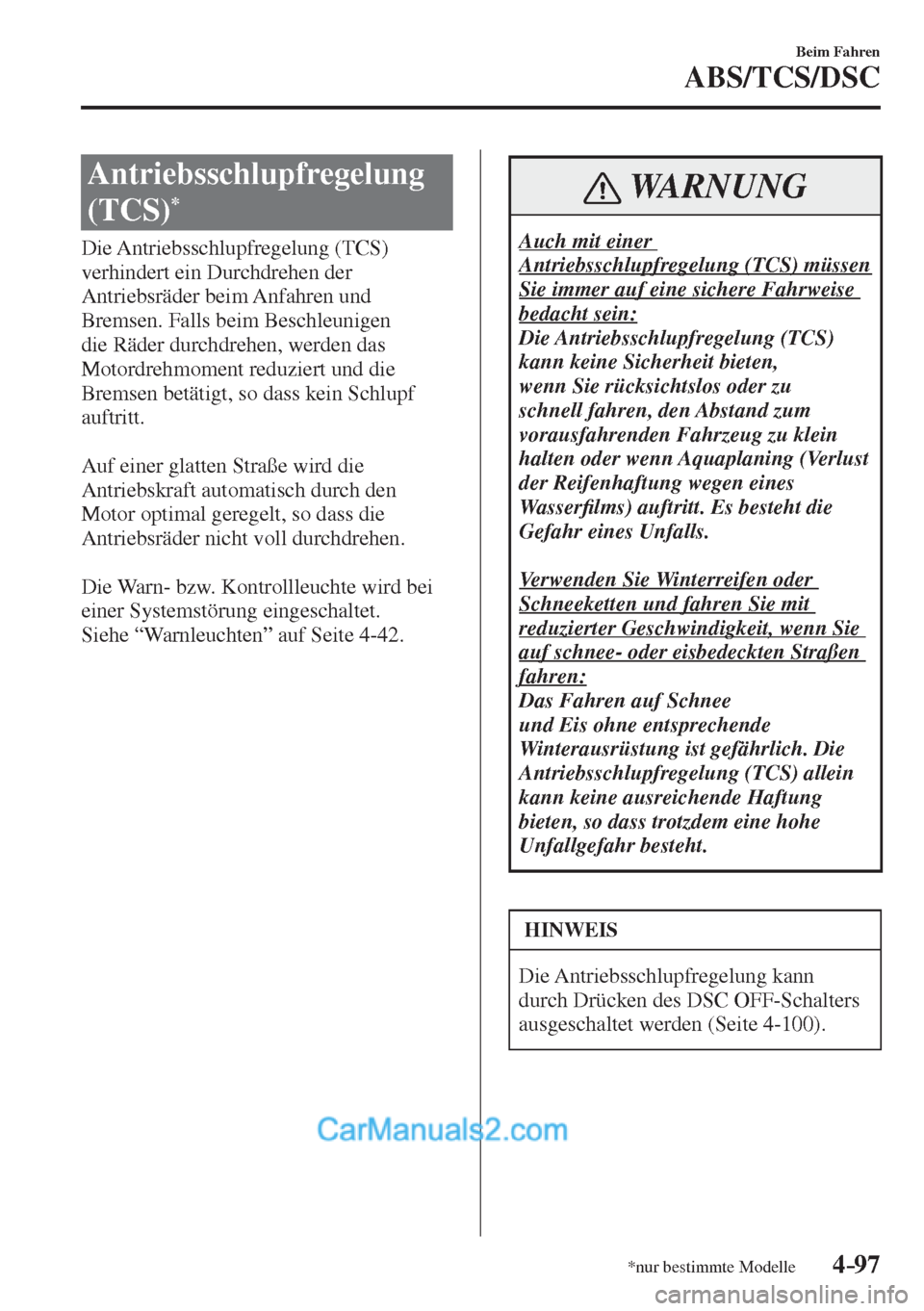

4–97
Beim Fahren
ABS/TCS/DSC
*nur bestimmte Modelle
Antriebsschlupfregelung
(TCS)
*
Die Antriebsschlupfregelung (TCS)
verhindert ein Durchdrehen der
Antriebsräder beim Anfahren und
Bremsen. Falls beim Beschleunigen
die Räder durchdrehen, werden das
Motordrehmoment reduziert und die
Bremsen betätigt, so dass kein Schlupf
auftritt.

Auf einer glatten Straße wird die
Antriebskraft automatisch durch den
Motor optimal geregelt, so dass die
Antriebsräder nicht voll durchdrehen.

Die Warn- bzw. Kontrollleuchte wird bei
einer Systemstörung eingeschaltet.
Siehe “Warnleuchten” auf Seite 4-42 .
WARNUNG
Auch mit einer
Antriebsschlupfregelung (TCS) müssen
Sie immer auf eine sichere Fahrweise
bedacht sein:
Die Antriebsschlupfregelung (TCS)
kann keine Sicherheit bieten,
wenn Sie rücksichtslos oder zu
schnell fahren, den Abstand zum
vorausfahrenden Fahrzeug zu klein
halten oder wenn Aquaplaning (Verlust
der Reifenhaftung wegen eines
Wa s s e r¿ lms) auftritt. Es besteht die
Gefahr eines Unfalls.

Verwenden Sie Winterreifen oder
Schneeketten und fahren Sie mit
reduzierter Geschwindigkeit, wenn Sie
auf schnee- oder eisbedeckten Straßen
fahren:
Das Fahren auf Schnee
und Eis ohne entsprechende
Winterausrüstung ist gefährlich. Die
Antriebsschlupfregelung (TCS) allein
kann keine ausreichende Haftung
bieten, so dass trotzdem eine hohe
Unfallgefahr besteht.
HINWEIS
Die Antriebsschlupfregelung kann
durch Drücken des DSC OFF-Schalters
ausgeschaltet werden (Seite 4-100 ).

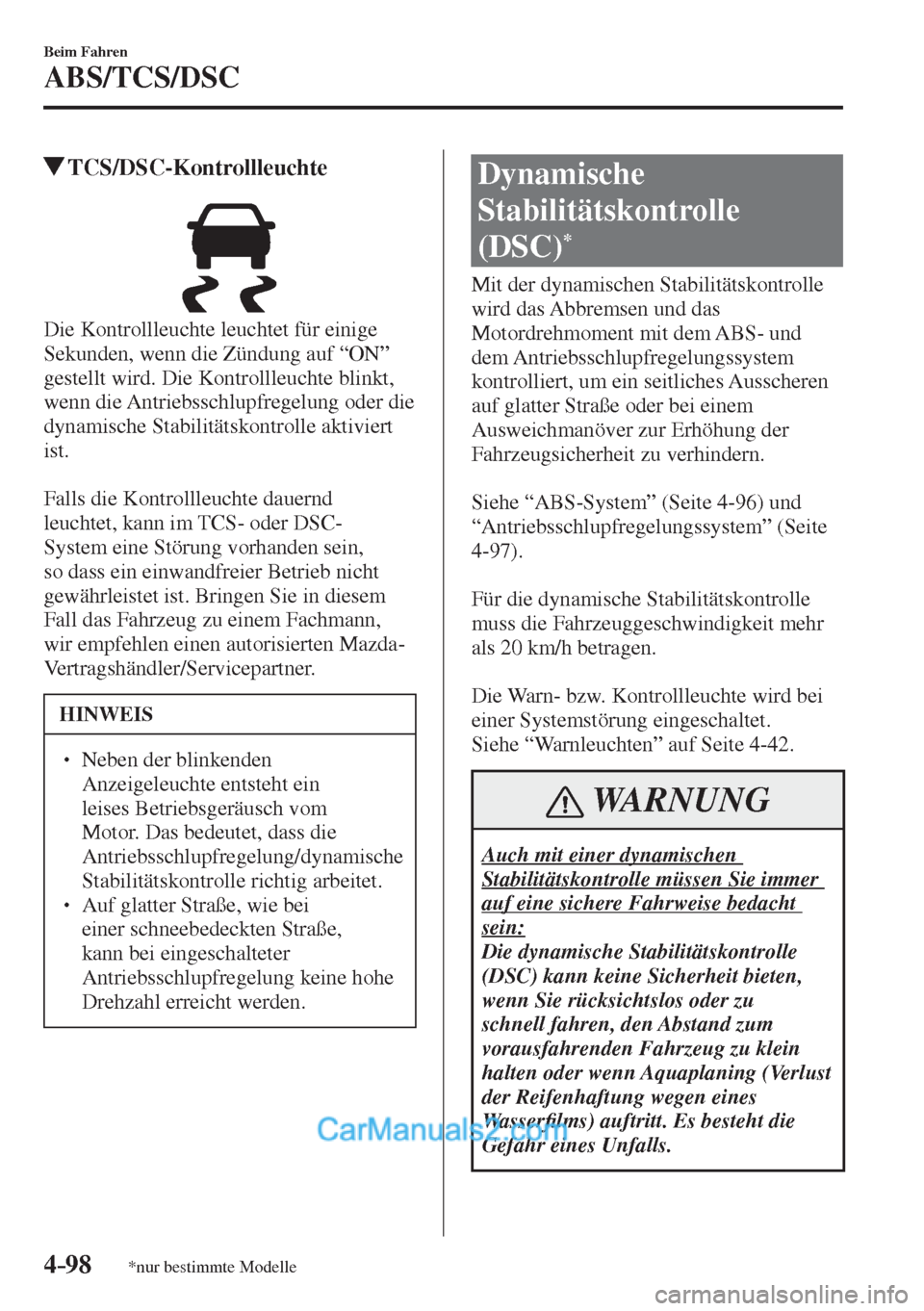

4–98
Beim Fahren
ABS/TCS/DSC
*nur bestimmte Modelle
TCS/DSC-Kontrollleuchte

Die Kontrollleuchte leuchtet für einige
Sekunden, wenn die Zündung auf “ON”
gestellt wird. Die Kontrollleuchte blinkt,
wenn die Antriebsschlupfregelung oder die
dynamische Stabilitätskontrolle aktiviert
ist.

Falls die Kontrollleuchte dauernd
leuchtet, kann im TCS- oder DSC-
System eine Störung vorhanden sein,
so dass ein einwandfreier Betrieb nicht
gewährleistet ist. Bringen Sie in diesem
Fall das Fahrzeug zu einem Fachmann,
wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
HINWEIS
  Neben der blinkenden
Anzeigeleuchte entsteht ein
leises Betriebsgeräusch vom
Motor. Das bedeutet, dass die
Antriebsschlupfregelung/dynamische
Stabilitätskontrolle richtig arbeitet.
  Auf glatter Straße, wie bei
einer schneebedeckten Straße,
kann bei eingeschalteter
Antriebsschlupfregelung keine hohe
Drehzahl erreicht werden.
Dynamische
Stabilitätskontrolle
(DSC)
*
Mit der dynamischen Stabilitätskontrolle
wird das Abbremsen und das
Motordrehmoment mit dem ABS- und
dem Antriebsschlupfregelungssystem
kontrolliert, um ein seitliches Ausscheren
auf glatter Straße oder bei einem
Ausweichmanöver zur Erhöhung der
Fahrzeugsicherheit zu verhindern.

Siehe “ABS-System” (Seite 4-96 ) und
“Antriebsschlupfregelungssystem” (Seite
4-97 ).

Für die dynamische Stabilitätskontrolle
muss die Fahrzeuggeschwindigkeit mehr
als 20 km/h betragen.

Die Warn- bzw. Kontrollleuchte wird bei
einer Systemstörung eingeschaltet.
Siehe “Warnleuchten” auf Seite 4-42 .
WARNUNG
Auch mit einer dynamischen
Stabilitätskontrolle müssen Sie immer
auf eine sichere Fahrweise bedacht
sein:
Die dynamische Stabilitätskontrolle
(DSC) kann keine Sicherheit bieten,
wenn Sie rücksichtslos oder zu
schnell fahren, den Abstand zum
vorausfahrenden Fahrzeug zu klein
halten oder wenn Aquaplaning (Verlust
der Reifenhaftung wegen eines
Wasser¿ lms) auftritt. Es besteht die
Gefahr eines Unfalls.

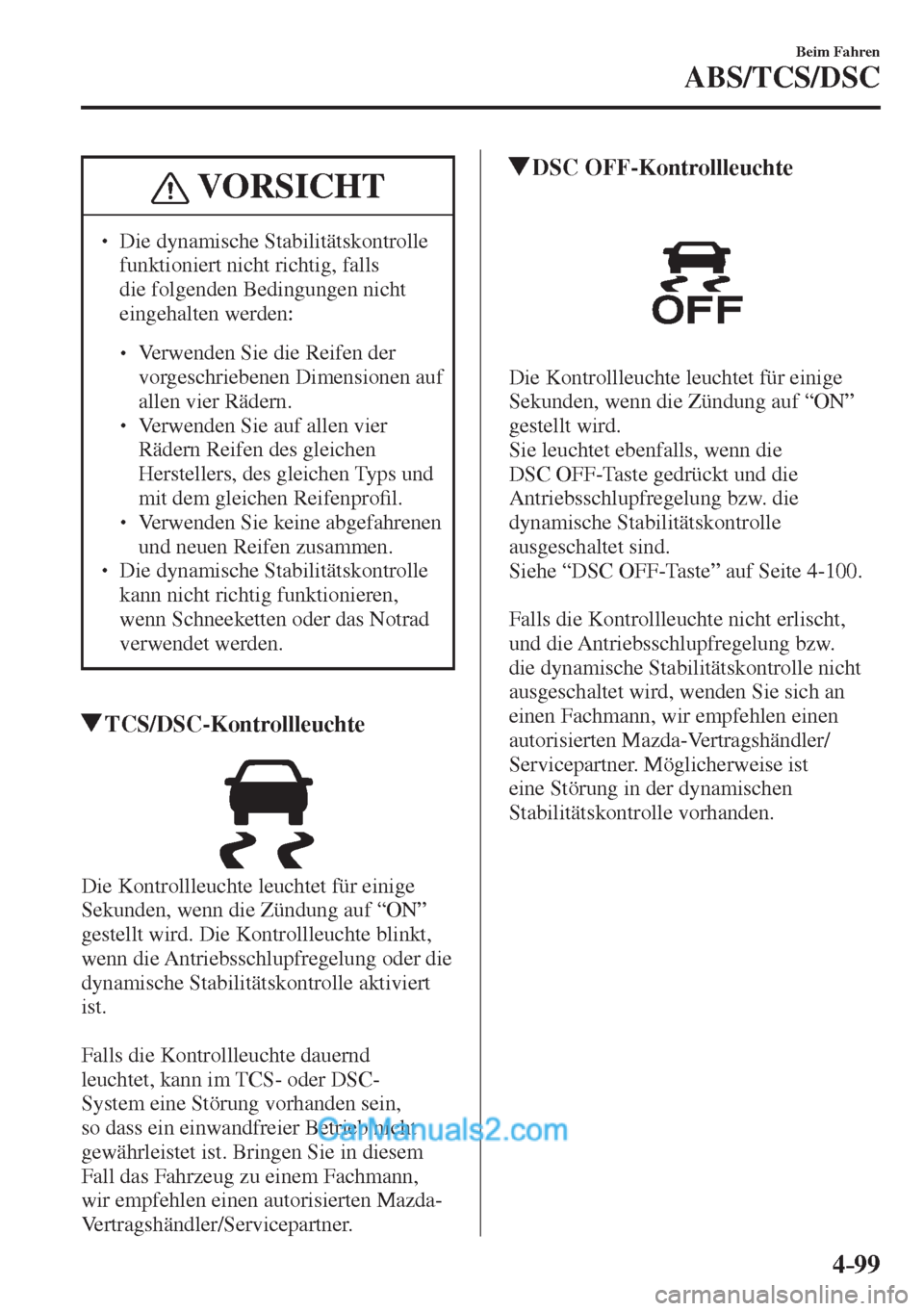

4–99
Beim Fahren
ABS/TCS/DSC
VORSICHT
  Die dynamische Stabilitätskontrolle
funktioniert nicht richtig, falls
die folgenden Bedingungen nicht
eingehalten werden:



 Verwenden Sie die Reifen der
vorgeschriebenen Dimensionen auf
allen vier Rädern.



 Verwenden Sie auf allen vier
Rädern Reifen des gleichen
Herstellers, des gleichen Typs und
mit dem gleichen Reifenpro¿ l.




 Verwenden Sie keine abgefahrenen
und neuen Reifen zusammen.

 Die dynamische Stabilitätskontrolle
kann nicht richtig funktionieren,
wenn Schneeketten oder das Notrad
verwendet werden.
TCS/DSC-Kontrollleuchte

Die Kontrollleuchte leuchtet für einige
Sekunden, wenn die Zündung auf “ON”
gestellt wird. Die Kontrollleuchte blinkt,
wenn die Antriebsschlupfregelung oder die
dynamische Stabilitätskontrolle aktiviert
ist.

Falls die Kontrollleuchte dauernd
leuchtet, kann im TCS- oder DSC-
System eine Störung vorhanden sein,
so dass ein einwandfreier Betrieb nicht
gewährleistet ist. Bringen Sie in diesem
Fall das Fahrzeug zu einem Fachmann,
wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
DSC OFF-Kontrollleuchte

Die Kontrollleuchte leuchtet für einige
Sekunden, wenn die Zündung auf “ON”
gestellt wird.
Sie leuchtet ebenfalls, wenn die
DSC OFF-Taste gedrückt und die
Antriebsschlupfregelung bzw. die
dynamische Stabilitätskontrolle
ausgeschaltet sind.
Siehe “DSC OFF-Taste” auf Seite 4-100 .

Falls die Kontrollleuchte nicht erlischt,
und die Antriebsschlupfregelung bzw.
die dynamische Stabilitätskontrolle nicht
ausgeschaltet wird, wenden Sie sich an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner. Möglicherweise ist
eine Störung in der dynamischen
Stabilitätskontrolle vorhanden.

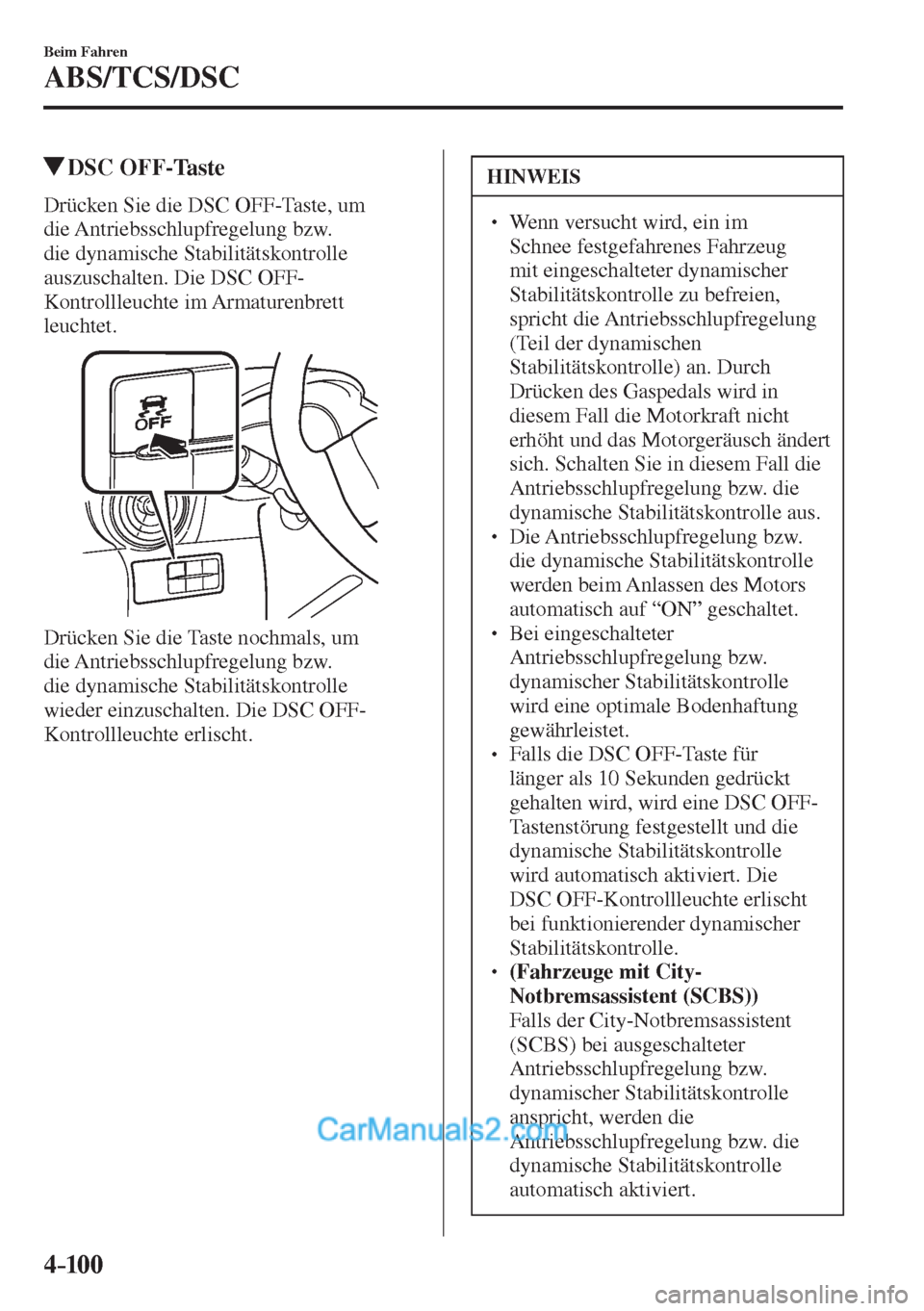

4–10 0
Beim Fahren
ABS/TCS/DSC
DSC OFF-Taste
Drücken Sie die DSC OFF-Taste, um
die Antriebsschlupfregelung bzw.
die dynamische Stabilitätskontrolle
auszuschalten. Die DSC OFF-
Kontrollleuchte im Armaturenbrett
leuchtet.


Drücken Sie die Taste nochmals, um
die Antriebsschlupfregelung bzw.
die dynamische Stabilitätskontrolle
wieder einzuschalten. Die DSC OFF-
Kontrollleuchte erlischt.
HINWEIS
  Wenn versucht wird, ein im
Schnee festgefahrenes Fahrzeug
mit eingeschalteter dynamischer
Stabilitätskontrolle zu befreien,
spricht die Antriebsschlupfregelung
(Teil der dynamischen
Stabilitätskontrolle) an. Durch
Drücken des Gaspedals wird in
diesem Fall die Motorkraft nicht
erhöht und das Motorgeräusch ändert
sich. Schalten Sie in diesem Fall die
Antriebsschlupfregelung bzw. die
dynamische Stabilitätskontrolle aus.
  Die Antriebsschlupfregelung bzw.
die dynamische Stabilitätskontrolle
werden beim Anlassen des Motors
automatisch auf “ON” geschaltet.
  Bei eingeschalteter
Antriebsschlupfregelung bzw.
dynamischer Stabilitätskontrolle
wird eine optimale Bodenhaftung
gewährleistet.
  Falls die DSC OFF-Taste für
länger als 10 Sekunden gedrückt
gehalten wird, wird eine DSC OFF-
Tastenstörung festgestellt und die
dynamische Stabilitätskontrolle
wird automatisch aktiviert. Die
DSC OFF-Kontrollleuchte erlischt
bei funktionierender dynamischer
Stabilitätskontrolle.
  (Fahrzeuge mit City-
Notbremsassistent (SCBS))
 Falls der City-Notbremsassistent
(SCBS) bei ausgeschalteter
Antriebsschlupfregelung bzw.
dynamischer Stabilitätskontrolle
anspricht, werden die
Antriebsschlupfregelung bzw. die
dynamische Stabilitätskontrolle
automatisch aktiviert.

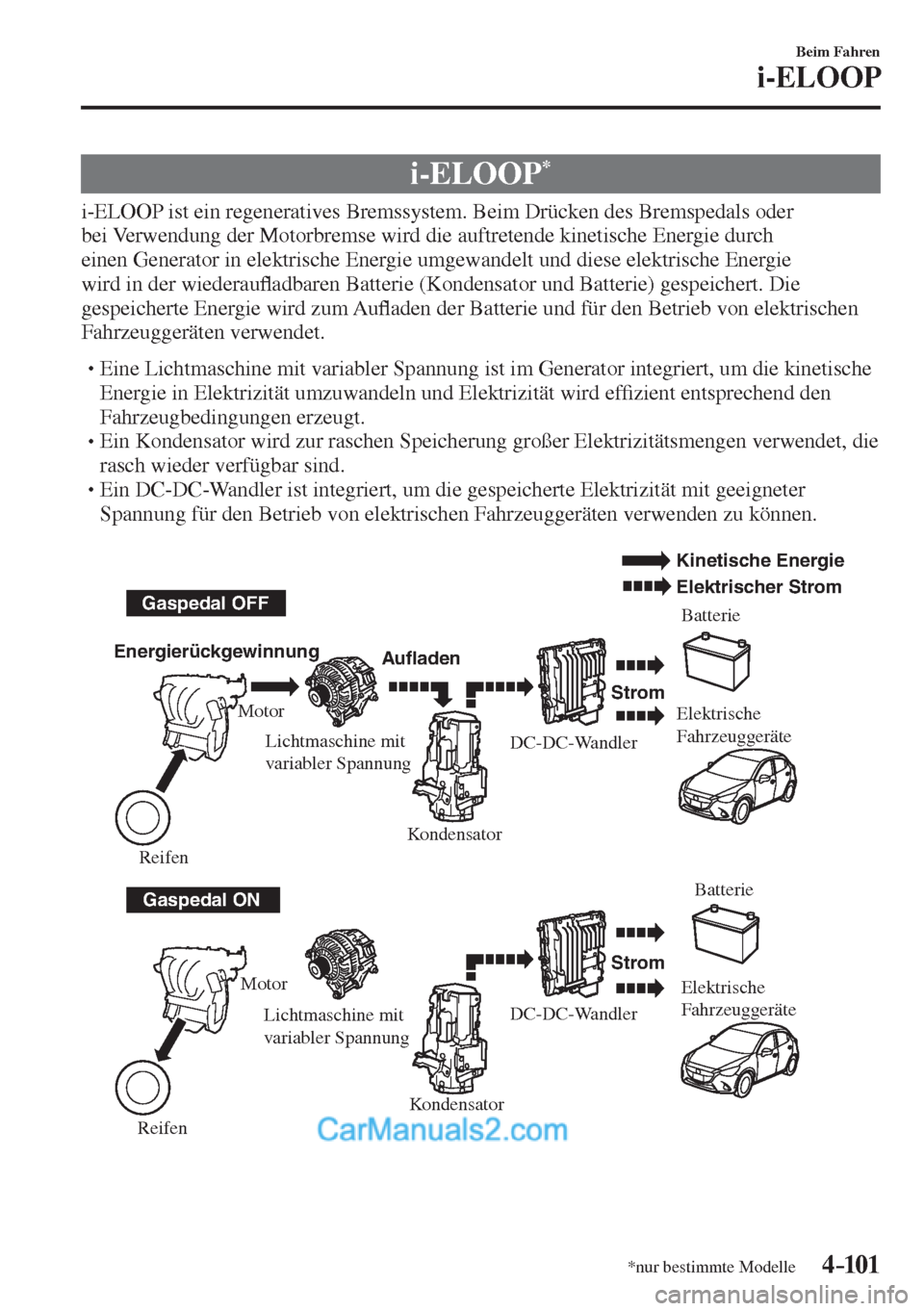

4–101
Beim Fahren
i-ELOOP
*nur bestimmte Modelle
i-ELOOP *
i-ELOOP ist ein regeneratives Bremssystem. Beim Drücken des Bremspedals oder
bei Verwendung der Motorbremse wird die auftretende kinetische Energie durch
einen Generator in elektrische Energie umgewandelt und diese elektrische Energie
wird in der wiederauÀ adbaren Batterie (Kondensator und Batterie) gespeichert. Die
gespeicherte Energie wird zum AuÀ aden der Batterie und für den Betrieb von elektrischen
Fahrzeuggeräten verwendet.



 Eine Lichtmaschine mit variabler Spannung ist im Generator integriert, um die kinetische
Energie in Elektrizität umzuwandeln und Elektrizität wird ef¿ zient entsprechend den
Fahrzeugbedingungen erzeugt.



 Ein Kondensator wird zur raschen Speicherung großer Elektrizitätsmengen verwendet, die
rasch wieder verfügbar sind.



 Ein DC-DC-Wandler ist integriert, um die gespeicherte Elektrizität mit geeigneter
Spannung für den Betrieb von elektrischen Fahrzeuggeräten verwenden zu können.


Elektrische
Fahrzeuggeräte
Elektrische
Fahrzeuggeräte
Gaspedal OFF
Gaspedal ON Energierückgewinnung
Aufladen
Batterie
Batterie Strom
Strom Motor
Lichtmaschine mit
variabler Spannung
Lichtmaschine mit
variabler Spannung Motor
ReifenReifenKondensator
KondensatorDC-DC-Wandler
DC-DC-Wandler
Kinetische Energie
Elektrischer Strom

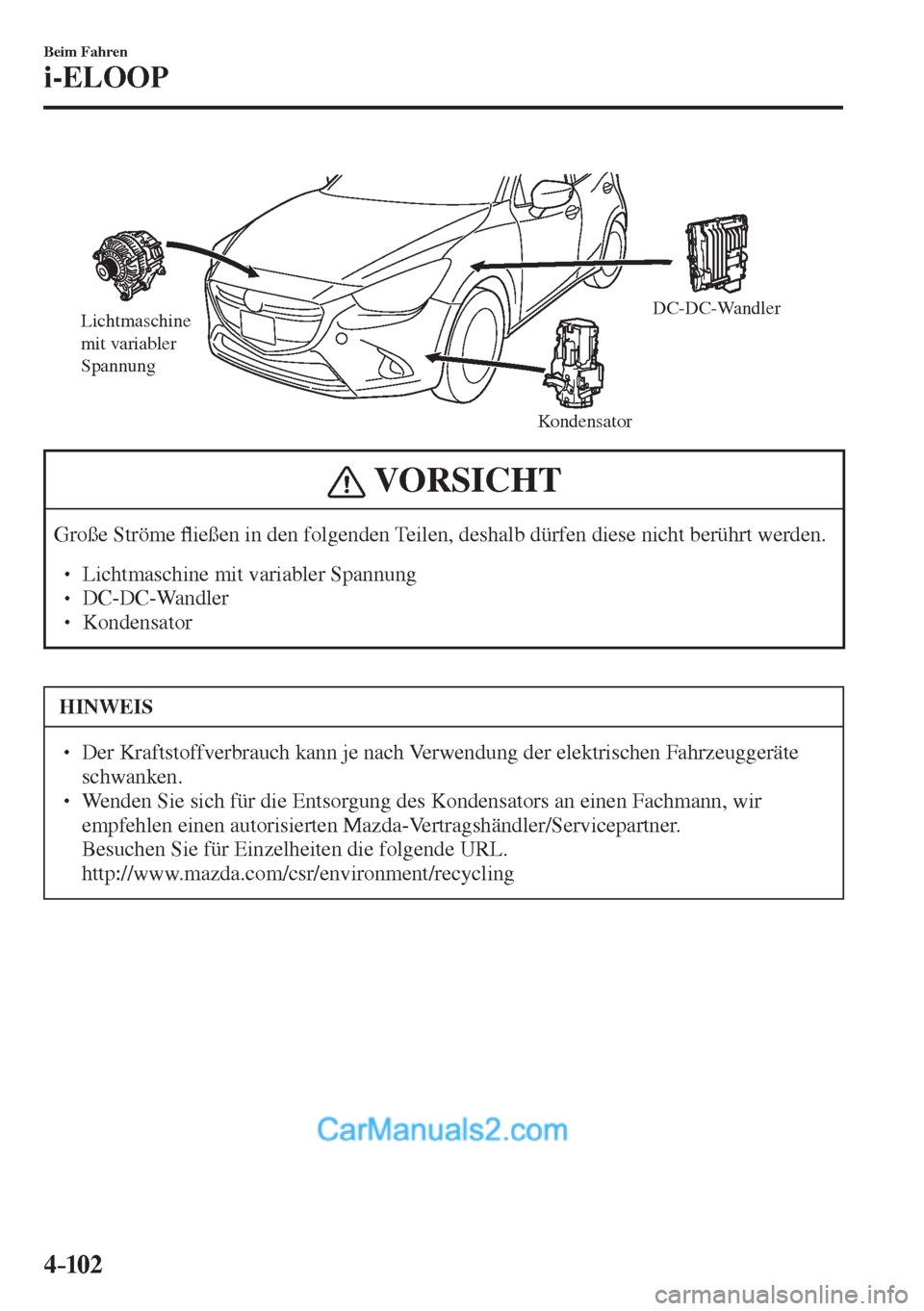

4–102
Beim Fahren
i-ELOOP

Lichtmaschine
mit variabler
Spannung
KondensatorDC-DC-Wandler

VORSICHT
Große Ströme À ießen in den folgenden Teilen, deshalb dürfen diese nicht berührt werden.

 Lichtmaschine mit variabler Spannung
 DC-DC-Wandler
 Kondensator
HINWEIS

 Der Kraftstoffverbrauch kann je nach Verwendung der elektrischen Fahrzeuggeräte
schwanken.
  Wenden Sie sich für die Entsorgung des Kondensators an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
 Besuchen Sie für Einzelheiten die folgende URL.  http://www.mazda.com/csr/environment/recycling

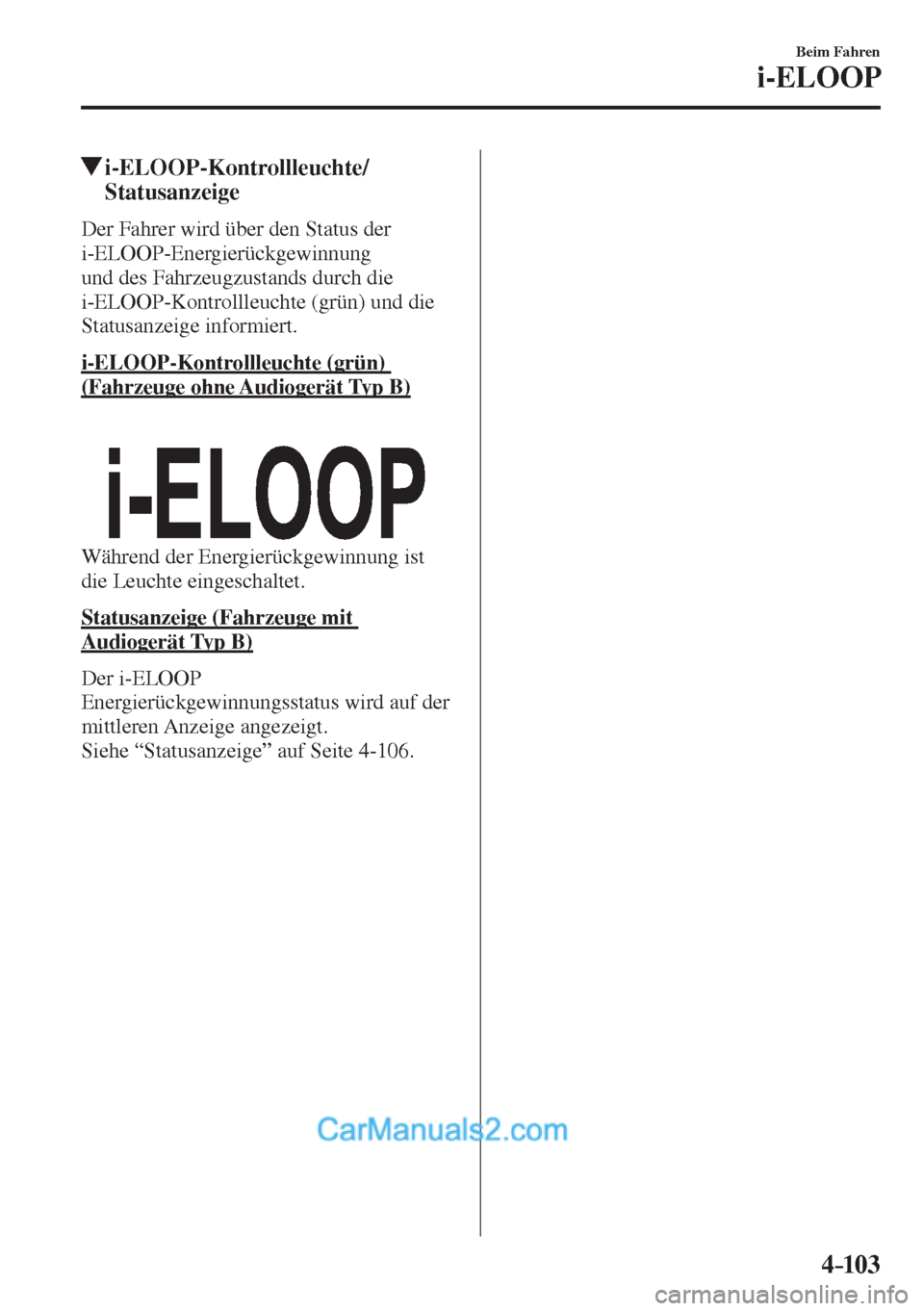

4–103
Beim Fahren
i-ELOOP
i-ELOOP-Kontrollleuchte/
Statusanzeige
Der Fahrer wird über den Status der
i-ELOOP-Energierückgewinnung
und des Fahrzeugzustands durch die
i-ELOOP-Kontrollleuchte (grün) und die
Statusanzeige informiert.
i-ELOOP-Kontrollleuchte (grün)
(Fahrzeuge ohne Audiogerät Typ B)



Während der Energierückgewinnung ist
die Leuchte eingeschaltet.
Statusanzeige (Fahrzeuge mit
Audiogerät Typ B)
Der i-ELOOP
Energierückgewinnungsstatus wird auf der
mittleren Anzeige angezeigt.
Siehe “Statusanzeige” auf Seite 4-106 .
