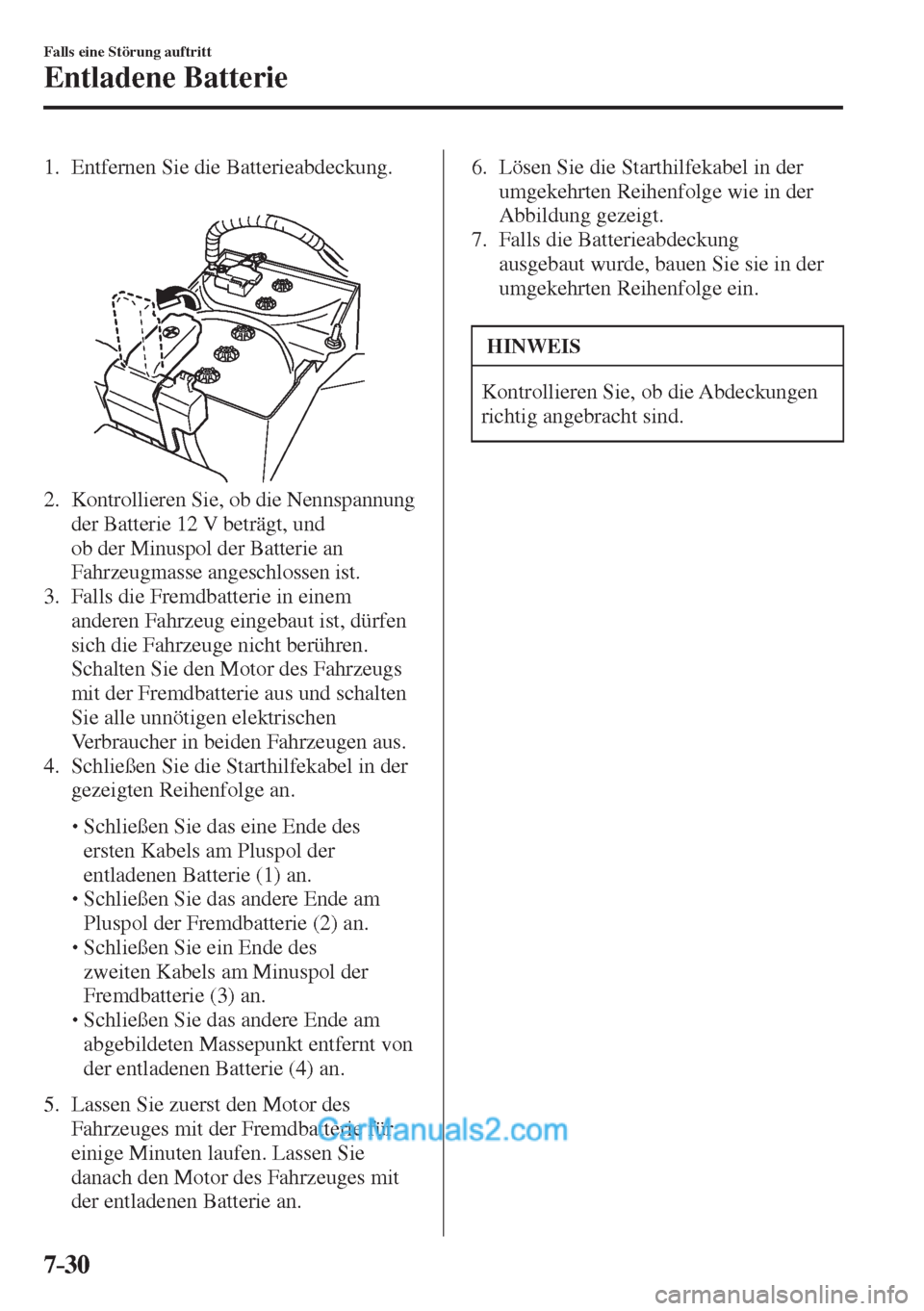

7–30
Falls eine Störung auftritt
Entladene Batterie
1. Entfernen Sie die Batterieabdeckung.



2.
Kontrollieren Sie, ob die Nennspannung
der Batterie 12 V beträgt, und
ob der Minuspol der Batterie an
Fahrzeugmasse angeschlossen ist.
3. Falls die Fremdbatterie in einem
anderen Fahrzeug eingebaut ist, dürfen
sich die Fahrzeuge nicht berühren.
Schalten Sie den Motor des Fahrzeugs
mit der Fremdbatterie aus und schalten
Sie alle unnötigen elektrischen
Verbraucher in beiden Fahrzeugen aus.
4. Schließen Sie die Starthilfekabel in der
gezeigten Reihenfolge an.



 Schließen Sie das eine Ende des
ersten Kabels am Pluspol der
entladenen Batterie (1) an.



 Schließen Sie das andere Ende am
Pluspol der Fremdbatterie (2) an.



 Schließen Sie ein Ende des
zweiten Kabels am Minuspol der
Fremdbatterie (3) an.



 Schließen Sie das andere Ende am
abgebildeten Massepunkt entfernt von
der entladenen Batterie (4) an.

5. Lassen Sie zuerst den Motor des
Fahrzeuges mit der Fremdbatterie für
einige Minuten laufen. Lassen Sie
danach den Motor des Fahrzeuges mit
der entladenen Batterie an. 6. Lösen Sie die Starthilfekabel in der
umgekehrten Reihenfolge wie in der
Abbildung gezeigt.
7. Falls die Batterieabdeckung
ausgebaut wurde, bauen Sie sie in der
umgekehrten Reihenfolge ein.

HINWEIS
Kontrollieren Sie, ob die Abdeckungen
richtig angebracht sind.

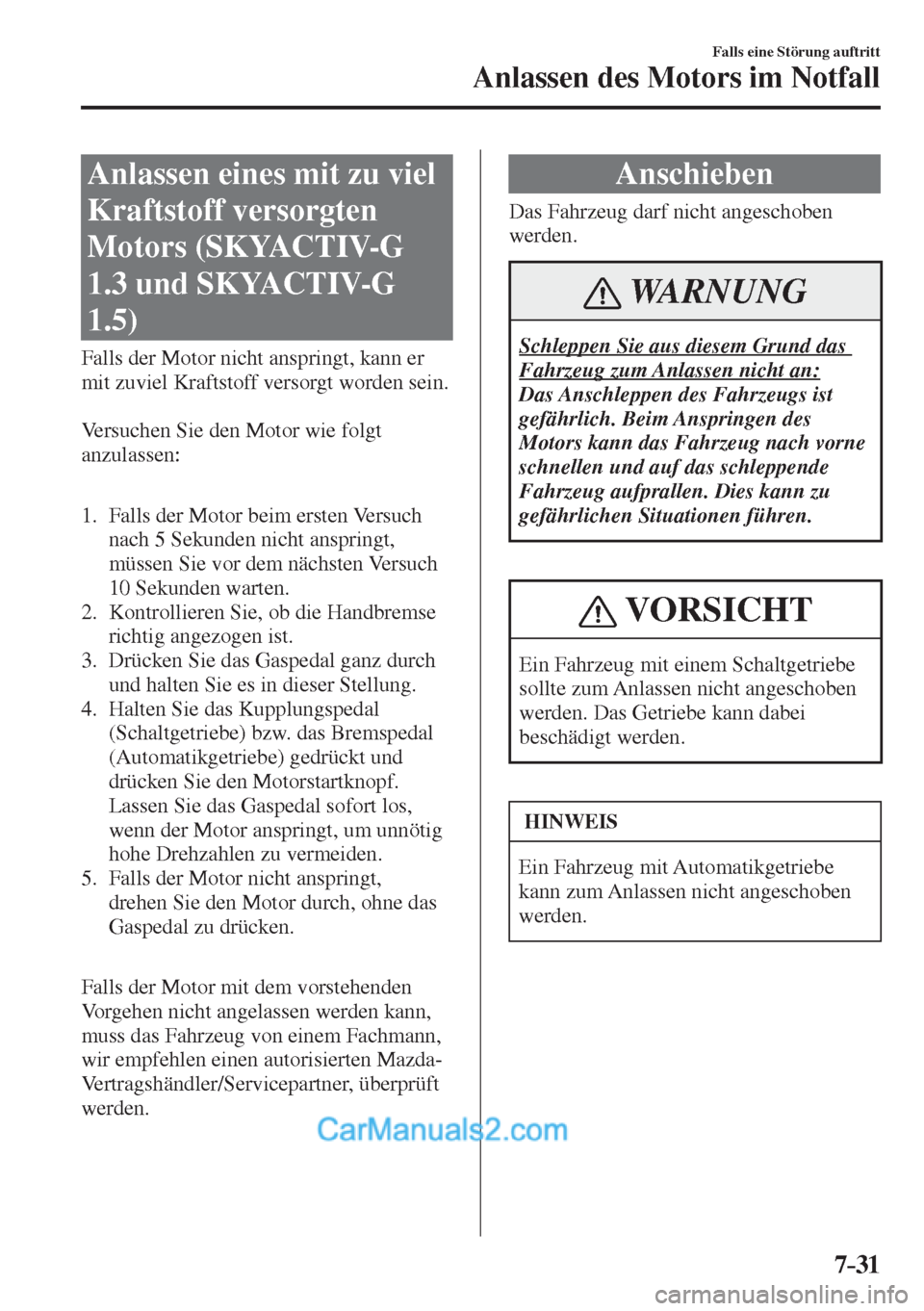

7–31
Falls eine Störung auftritt
Anlassen des Motors im Notfall
Anlassen eines mit zu viel
Kraftstoff versorgten
Motors (SKYACTIV-G
1.3 und SKYACTIV-G
1.5)
Falls der Motor nicht anspringt, kann er
mit zuviel Kraftstoff versorgt worden sein.

Versuchen Sie den Motor wie folgt
anzulassen:


1. Falls der Motor beim ersten Versuch
nach 5 Sekunden nicht anspringt,
müssen Sie vor dem nächsten Versuch
10 Sekunden warten.
2. Kontrollieren Sie, ob die Handbremse
richtig angezogen ist.
3. Drücken Sie das Gaspedal ganz durch
und halten Sie es in dieser Stellung.
4. Halten Sie das Kupplungspedal
(Schaltgetriebe) bzw. das Bremspedal
(Automatikgetriebe) gedrückt und
drücken Sie den Motorstartknopf.
Lassen Sie das Gaspedal sofort los,
wenn der Motor anspringt, um unnötig
hohe Drehzahlen zu vermeiden.
5. Falls der Motor nicht anspringt,
drehen Sie den Motor durch, ohne das
Gaspedal zu drücken.


Falls der Motor mit dem vorstehenden
Vorgehen nicht angelassen werden kann,
muss das Fahrzeug von einem Fachmann,
wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, überprüft
werden.
Anschieben
Das Fahrzeug darf nicht angeschoben
werden.
WARNUNG
Schleppen Sie aus diesem Grund das
Fahrzeug zum Anlassen nicht an:
Das Anschleppen des Fahrzeugs ist
gefährlich. Beim Anspringen des
Motors kann das Fahrzeug nach vorne
schnellen und auf das schleppende
Fahrzeug aufprallen. Dies kann zu
gefährlichen Situationen führen.
VORSICHT
Ein Fahrzeug mit einem Schaltgetriebe
sollte zum Anlassen nicht angeschoben
werden. Das Getriebe kann dabei
beschädigt werden.
HINWEIS
Ein Fahrzeug mit Automatikgetriebe
kann zum Anlassen nicht angeschoben
werden.

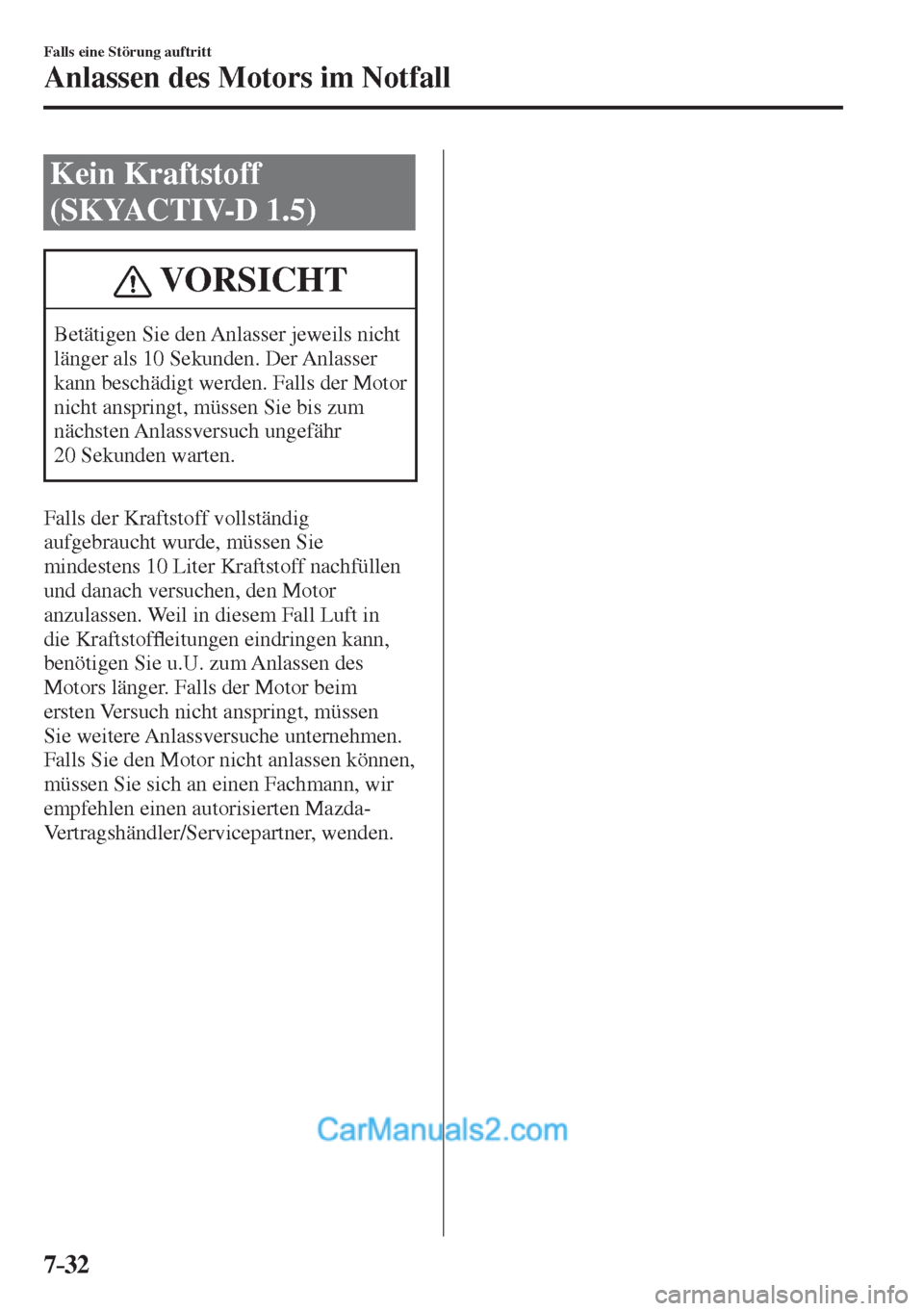

7–32
Falls eine Störung auftritt
Anlassen des Motors im Notfall
Kein Kraftstoff
(SKYACTIV-D 1.5)
VORSICHT
Betätigen Sie den Anlasser jeweils nicht
länger als 10 Sekunden. Der Anlasser
kann beschädigt werden. Falls der Motor
nicht anspringt, müssen Sie bis zum
nächsten Anlassversuch ungefähr
20 Sekunden warten.
Falls der Kraftstoff vollständig
aufgebraucht wurde, müssen Sie
mindestens 10 Liter Kraftstoff nachfüllen
und danach versuchen, den Motor
anzulassen. Weil in diesem Fall Luft in
die KraftstofÀ eitungen eindringen kann,
benötigen Sie u.U. zum Anlassen des
Motors länger. Falls der Motor beim
ersten Versuch nicht anspringt, müssen
Sie weitere Anlassversuche unternehmen.
Falls Sie den Motor nicht anlassen können,
müssen Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, wenden.

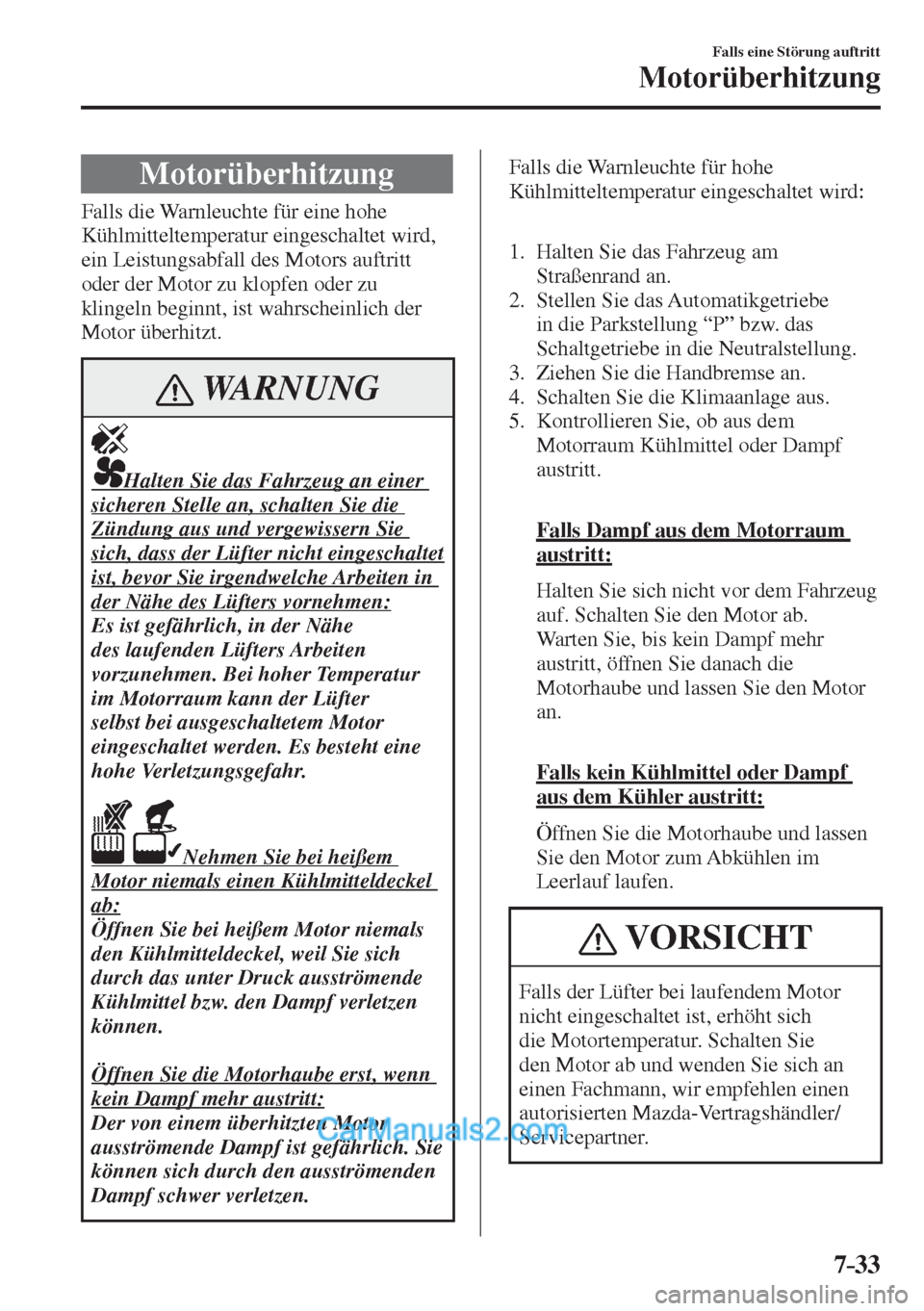

7–33
Falls eine Störung auftritt
Motorüberhitzung
Motorüberhitzung
Falls die Warnleuchte für eine hohe
Kühlmitteltemperatur eingeschaltet wird,
ein Leistungsabfall des Motors auftritt
oder der Motor zu klopfen oder zu
klingeln beginnt, ist wahrscheinlich der
Motor überhitzt.
WARNUNG
Halten Sie das Fahrzeug an einer
sicheren Stelle an, schalten Sie die
Zündung aus und vergewissern Sie
sich, dass der Lüfter nicht eingeschaltet
ist, bevor Sie irgendwelche Arbeiten in
der Nähe des Lüfters vornehmen:
Es ist gefährlich, in der Nähe
des laufenden Lüfters Arbeiten
vorzunehmen. Bei hoher Temperatur
im Motorraum kann der Lüfter
selbst bei ausgeschaltetem Motor
eingeschaltet werden. Es besteht eine
hohe Verletzungsgefahr.

Nehmen Sie bei heißem
Motor niemals einen Kühlmitteldeckel
ab:
Öffnen Sie bei heißem Motor niemals
den Kühlmitteldeckel, weil Sie sich
durch das unter Druck ausströmende
Kühlmittel bzw. den Dampf verletzen
können.

Öffnen Sie die Motorhaube erst, wenn
kein Dampf mehr austritt:
Der von einem überhitzten Motor
ausströmende Dampf ist gefährlich. Sie
können sich durch den ausströmenden
Dampf schwer verletzen.
Falls die Warnleuchte für hohe
Kühlmitteltemperatur eingeschaltet wird:


1. Halten Sie das Fahrzeug am
Straßenrand an.
2. Stellen Sie das Automatikgetriebe
in die Parkstellung “P” bzw. das
Schaltgetriebe in die Neutralstellung.
3. Ziehen Sie die Handbremse an.
4. Schalten Sie die Klimaanlage aus.
5. Kontrollieren Sie, ob aus dem
Motorraum Kühlmittel oder Dampf
austritt.

Falls Dampf aus dem Motorraum
austritt:
Halten Sie sich nicht vor dem Fahrzeug
auf. Schalten Sie den Motor ab.
Warten Sie, bis kein Dampf mehr
austritt, öffnen Sie danach die
Motorhaube und lassen Sie den Motor
an.

Falls kein Kühlmittel oder Dampf
aus dem Kühler austritt:
Öffnen Sie die Motorhaube und lassen
Sie den Motor zum Abkühlen im
Leerlauf laufen.
VORSICHT
Falls der Lüfter bei laufendem Motor
nicht eingeschaltet ist, erhöht sich
die Motortemperatur. Schalten Sie
den Motor ab und wenden Sie sich an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.

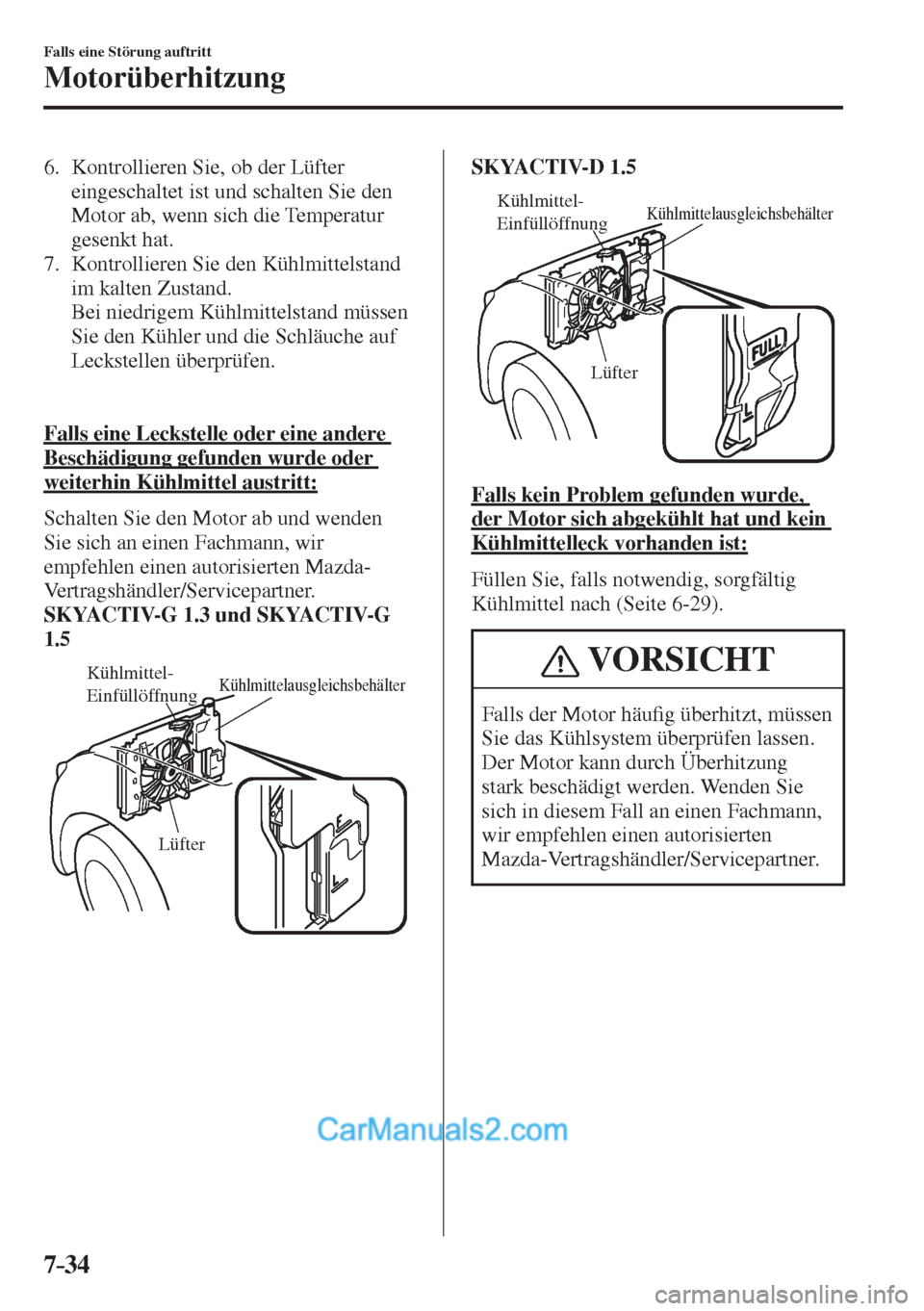

7–34
Falls eine Störung auftritt
Motorüberhitzung
6. Kontrollieren Sie, ob der Lüfter
eingeschaltet ist und schalten Sie den
Motor ab, wenn sich die Temperatur
gesenkt hat.
7. Kontrollieren Sie den Kühlmittelstand
im kalten Zustand.
Bei niedrigem Kühlmittelstand müssen
Sie den Kühler und die Schläuche auf
Leckstellen überprüfen.


Falls eine Leckstelle oder eine andere
Beschädigung gefunden wurde oder
weiterhin Kühlmittel austritt:
Schalten Sie den Motor ab und wenden
Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
SKYACTIV-G 1.3 und SKYACTIV-G
1.5

Kühlmittel-
EinfüllöffnungKühlmittelausgleichsbehälter
Lüfter

SKYACTIV-D 1.5

Kühlmittel-
EinfüllöffnungKühlmittelausgleichsbehälter
Lüfter

Falls kein Problem gefunden wurde,
der Motor sich abgekühlt hat und kein
Kühlmittelleck vorhanden ist:
Füllen Sie, falls notwendig, sorgfältig
Kühlmittel nach (Seite 6-29 ).
VORSICHT
Falls der Motor häu¿ g überhitzt, müssen
Sie das Kühlsystem überprüfen lassen.
Der Motor kann durch Überhitzung
stark beschädigt werden. Wenden Sie
sich in diesem Fall an einen Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner.

7–35
Falls eine Störung auftritt
Abschleppen im Notfall
Abschleppen
Falls das Fahrzeug abgeschleppt
werden muss, empfehlen wir Ihnen,
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner, oder einen
Abschleppdienst damit zu beauftragen.

Um das Fahrzeug nicht zu beschädigen,
muss das Fahrzeug richtig angehoben und
abgeschleppt werden. Beim Abschleppen
müssen die geltenden gesetzlichen
Vorschriften eingehalten werden.

Zum Abschleppen eines Fahrzeugs
sollten normalerweise die Antriebsräder
(Vorderräder) angehoben werden. Falls
das Fahrzeug wegen starker Beschädigung
oder aus einem anderen Grund nicht
angehoben werden kann, müssen
Radkarren verwendet werden.

Radkarren


Wenn zum Abschleppen die Hinterräder
nicht angehoben werden, muss die
Handbremse gelöst werden.
VORSICHT
  Wenn die Antriebsräder nicht
angehoben werden, darf das
Fahrzeug nicht rückwärts
abgeschleppt werden. Das Getriebe
kann beschädigt werden.
  Heben Sie das Fahrzeug nicht
mit einer Seilvorrichtung an.
Das Fahrzeug kann dabei
beschädigt werden. Verwenden
Sie Radkarren oder eine spezielle
Fahrzeugtransportvorrichtung.

Falls in einem Notfall kein
Abschleppdienst zur Verfügung steht,
kann das Fahrzeug unter Verwendung
des vorderen Abschlepphakens mit allen
vier Rädern auf dem Boden abgeschleppt
werden.
Das Fahrzeug darf nur auf befestigten
Straßen über kurze Distanzen und mit
niedriger Geschwindigkeit abgeschleppt
werden.

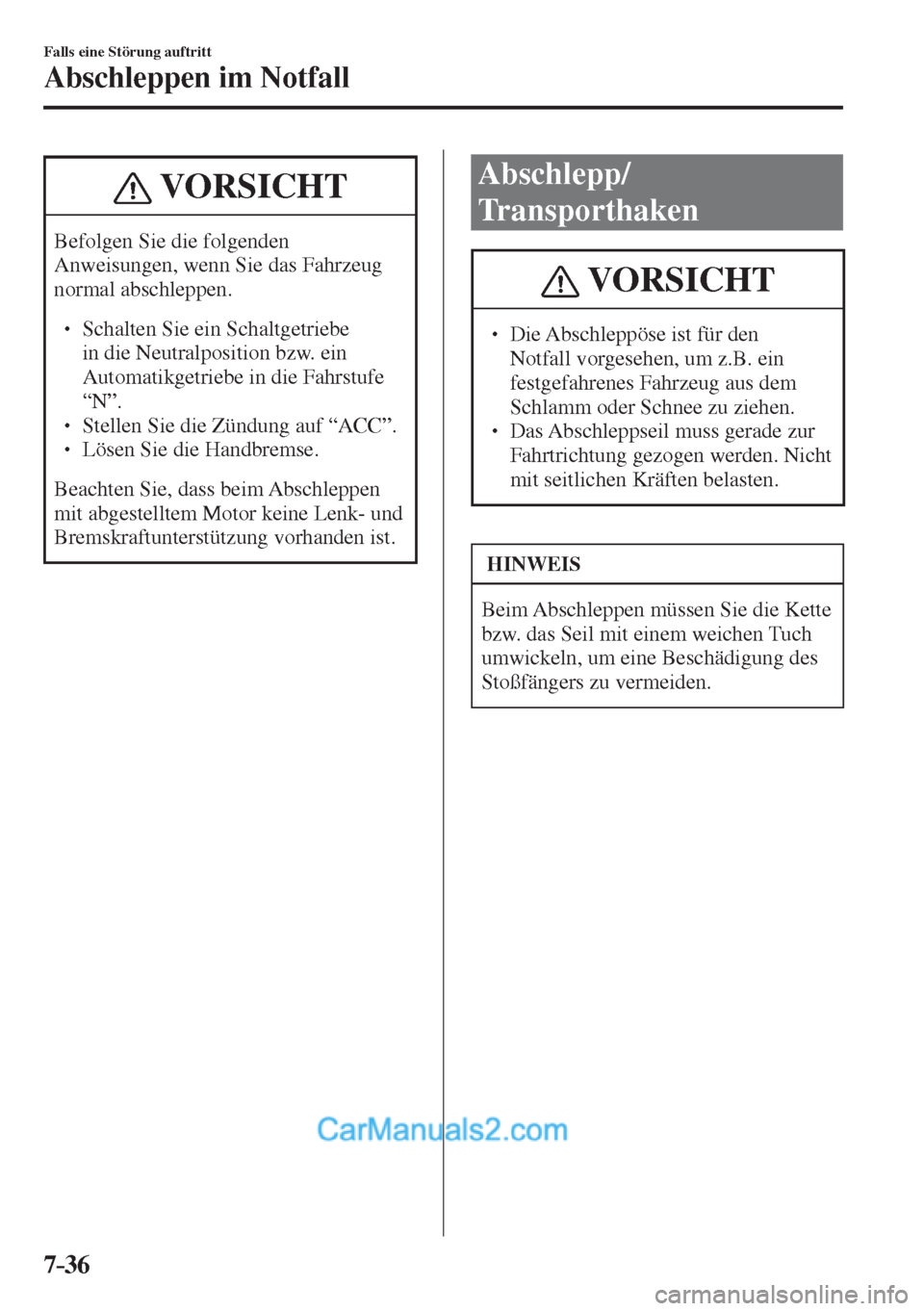

7–36
Falls eine Störung auftritt
Abschleppen im Notfall
VORSICHT
Befolgen Sie die folgenden
Anweisungen, wenn Sie das Fahrzeug
normal abschleppen.

 Schalten Sie ein Schaltgetriebe
in die Neutralposition bzw. ein
Automatikgetriebe in die Fahrstufe
“N”.
  Stellen Sie die Zündung auf “ACC”.
 Lösen Sie die Handbremse.
Beachten Sie, dass beim Abschleppen
mit abgestelltem Motor keine Lenk- und
Bremskraftunterstützung vorhanden ist.
Abschlepp/
Transporthaken
VORSICHT
  Die Abschleppöse ist für den
Notfall vorgesehen, um z.B. ein
festgefahrenes Fahrzeug aus dem
Schlamm oder Schnee zu ziehen.
  Das Abschleppseil muss gerade zur
Fahrtrichtung gezogen werden. Nicht
mit seitlichen Kräften belasten.
HINWEIS
Beim Abschleppen müssen Sie die Kette
bzw. das Seil mit einem weichen Tuch
umwickeln, um eine Beschädigung des
Stoßfängers zu vermeiden.

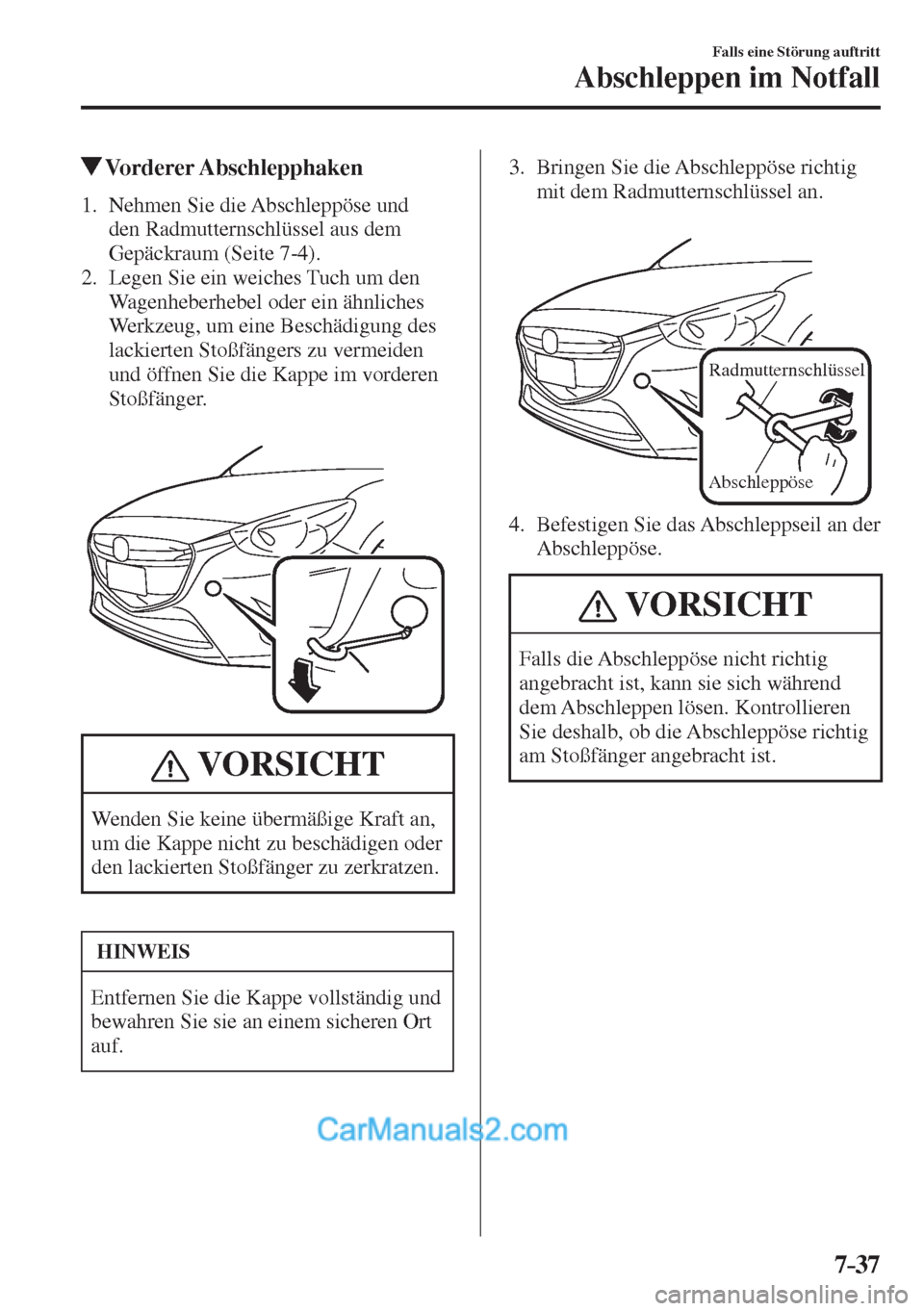

7–37
Falls eine Störung auftritt
Abschleppen im Notfall
Vorderer Abschlepphaken
1. Nehmen Sie die Abschleppöse und
den Radmutternschlüssel aus dem
Gepäckraum (Seite 7-4 ).
2. Legen Sie ein weiches Tuch um den
Wagenheberhebel oder ein ähnliches
Werkzeug, um eine Beschädigung des
lackierten Stoßfängers zu vermeiden
und öffnen Sie die Kappe im vorderen
Stoßfänger.



VORSICHT
Wenden Sie keine übermäßige Kraft an,
um die Kappe nicht zu beschädigen oder
den lackierten Stoßfänger zu zerkratzen.
HINWEIS
Entfernen Sie die Kappe vollständig und
bewahren Sie sie an einem sicheren Ort
auf. 3. Bringen Sie die Abschleppöse richtig
mit dem Radmutternschlüssel an.


Radmutternschlüssel
Abschleppöse

4. Befestigen Sie das Abschleppseil an der
Abschleppöse.
VORSICHT
Falls die Abschleppöse nicht richtig
angebracht ist, kann sie sich während
dem Abschleppen lösen. Kontrollieren
Sie deshalb, ob die Abschleppöse richtig
am Stoßfänger angebracht ist.
