2017 MAZDA MODEL 2 Betriebsanleitung (in German)

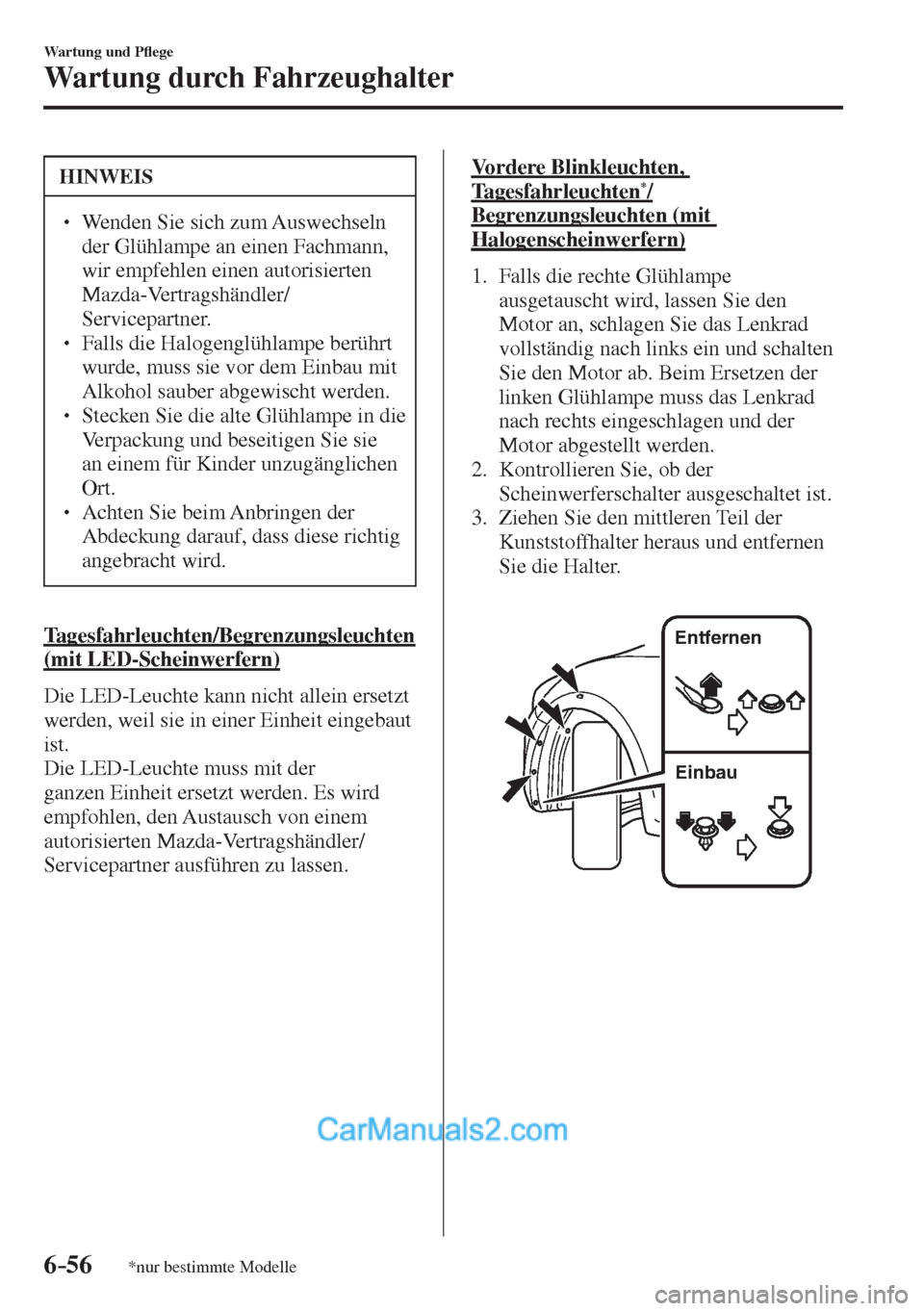

6–56
Wartung und PÀ ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle
HINWEIS

 Wenden Sie sich zum Auswechseln
der Glühlampe an einen Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/
Servicepartner.
  Falls die Halogenglühlampe berührt
wurde, muss sie vor dem Einbau mit
Alkohol sauber abgewischt werden.
  Stecken Sie die alte Glühlampe in die
Verpackung und beseitigen Sie sie
an einem für Kinder unzugänglichen
Ort.
  Achten Sie beim Anbringen der
Abdeckung darauf, dass diese richtig
angebracht wird.
Tagesfahrleuchten/Begrenzungsleuchten
(mit LED-Scheinwerfern)
Die LED-Leuchte kann nicht allein ersetzt
werden, weil sie in einer Einheit eingebaut
ist.
Die LED-Leuchte muss mit der
ganzen Einheit ersetzt werden. Es wird
empfohlen, den Austausch von einem
autorisierten Mazda-Vertragshändler/
Servicepartner ausführen zu lassen.
Vordere Blinkleuchten,
Tagesfahrleuchten * /
Begrenzungsleuchten (mit
Halogenscheinwerfern)
1. Falls die rechte Glühlampe
ausgetauscht wird, lassen Sie den
Motor an, schlagen Sie das Lenkrad
vollständig nach links ein und schalten
Sie den Motor ab. Beim Ersetzen der
linken Glühlampe muss das Lenkrad
nach rechts eingeschlagen und der
Motor abgestellt werden.
2. Kontrollieren Sie, ob der
Scheinwerferschalter ausgeschaltet ist.
3. Ziehen Sie den mittleren Teil der
Kunststoffhalter heraus und entfernen
Sie die Halter.


Entfernen
Einbau

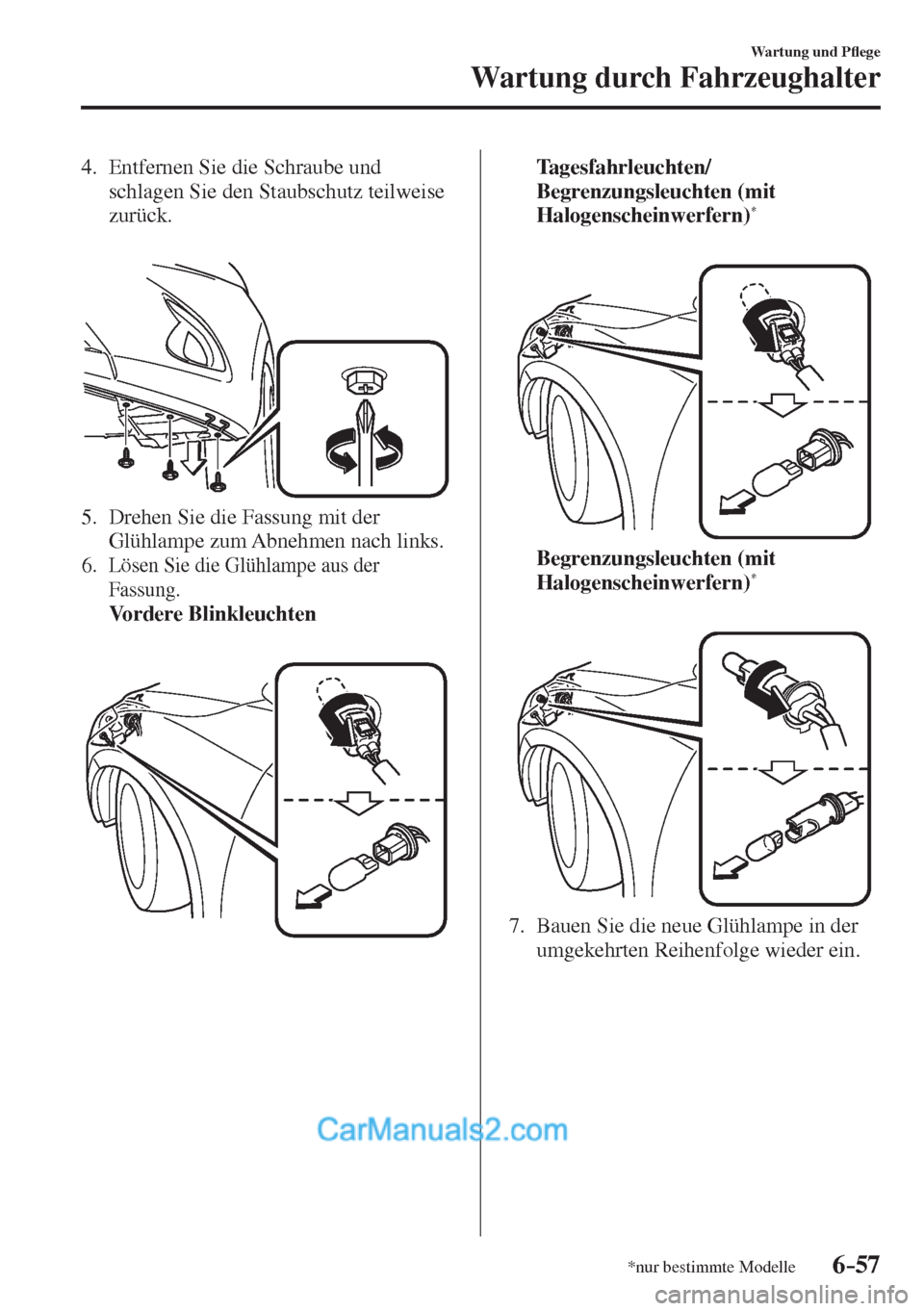

6–57
Wartung und PÀ ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle
4. Entfernen Sie die Schraube und
schlagen Sie den Staubschutz teilweise
zurück.



5. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links.
6.
Lösen Sie die Glühlampe aus der
Fassung.
Vordere Blinkleuchten


Tagesfahrleuchten/
Begrenzungsleuchten (mit
Halogenscheinwerfern)
*



Begrenzungsleuchten (mit
Halogenscheinwerfern)
*



7. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.

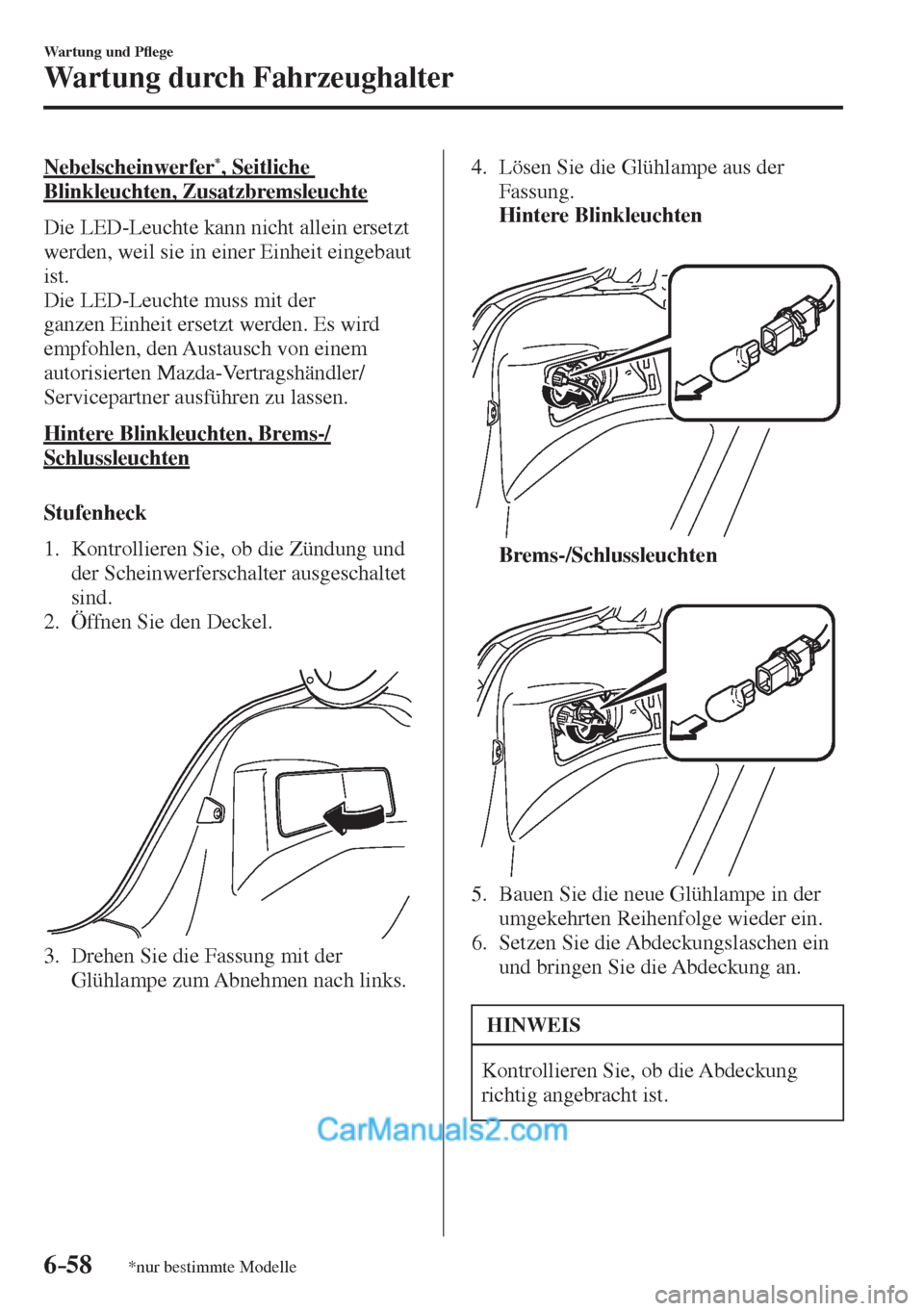

6–58
Wartung und PÀ ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle
Nebelscheinwerfer * , Seitliche
Blinkleuchten, Zusatzbremsleuchte
Die LED-Leuchte kann nicht allein ersetzt
werden, weil sie in einer Einheit eingebaut
ist.
Die LED-Leuchte muss mit der
ganzen Einheit ersetzt werden. Es wird
empfohlen, den Austausch von einem
autorisierten Mazda-Vertragshändler/
Servicepartner ausführen zu lassen.
Hintere Blinkleuchten, Brems-/
Schlussleuchten
Stufenheck
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Öffnen Sie den Deckel.



3. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links. 4. Lösen Sie die Glühlampe aus der
Fassung.
Hintere Blinkleuchten



Brems-/Schlussleuchten



5. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.
6. Setzen Sie die Abdeckungslaschen ein
und bringen Sie die Abdeckung an.

HINWEIS
Kontrollieren Sie, ob die Abdeckung
richtig angebracht ist.

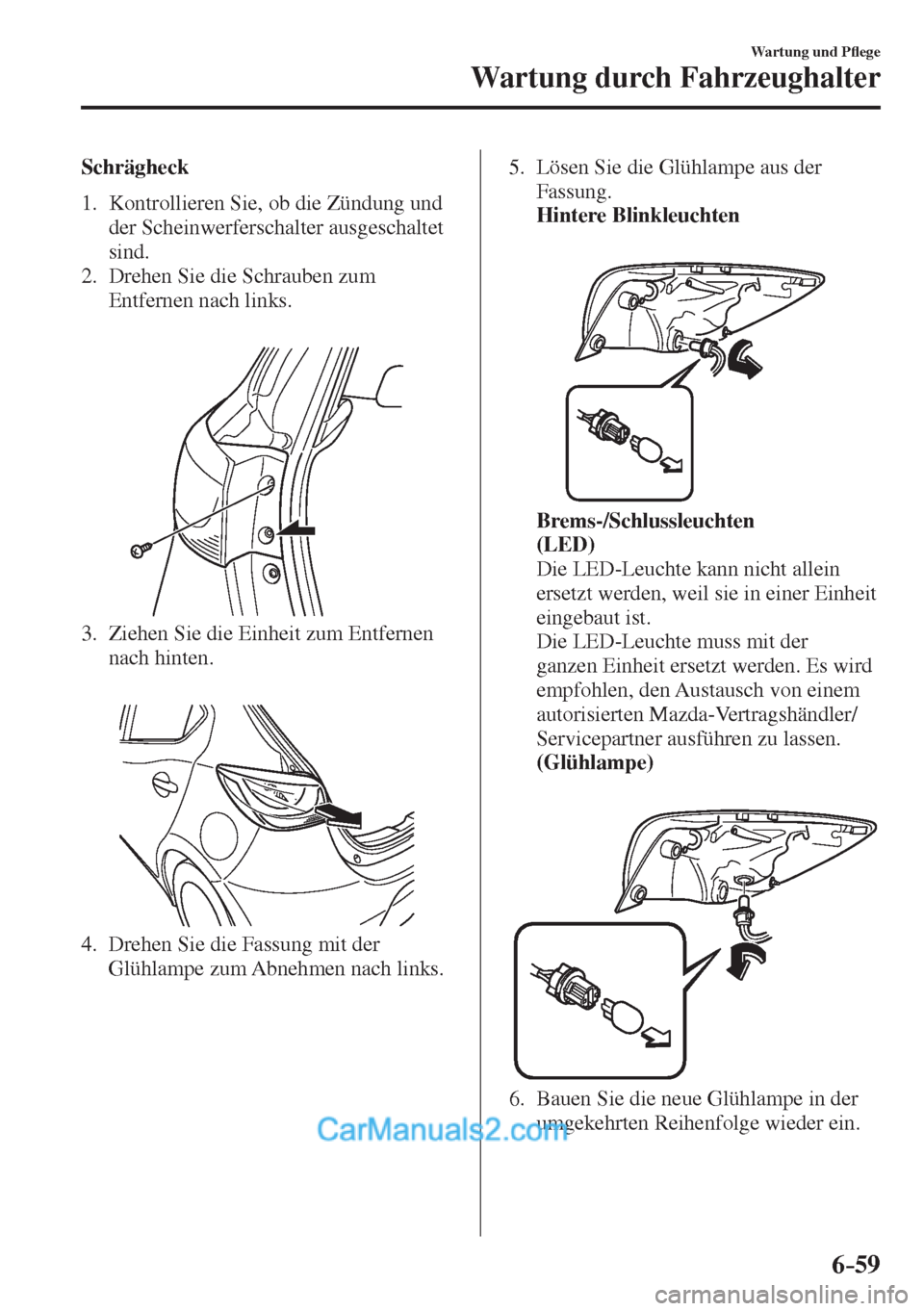

6–59
Wartung und PÀ ege
Wartung durch Fahrzeughalter
Schrägheck
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Drehen Sie die Schrauben zum
Entfernen nach links.



3. Ziehen Sie die Einheit zum Entfernen
nach hinten.



4. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links. 5. Lösen Sie die Glühlampe aus der
Fassung.
Hintere Blinkleuchten



Brems-/Schlussleuchten
(LED)
Die LED-Leuchte kann nicht allein
ersetzt werden, weil sie in einer Einheit
eingebaut ist.
Die LED-Leuchte muss mit der
ganzen Einheit ersetzt werden. Es wird
empfohlen, den Austausch von einem
autorisierten Mazda-Vertragshändler/
Servicepartner ausführen zu lassen.
(Glühlampe)



6. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.

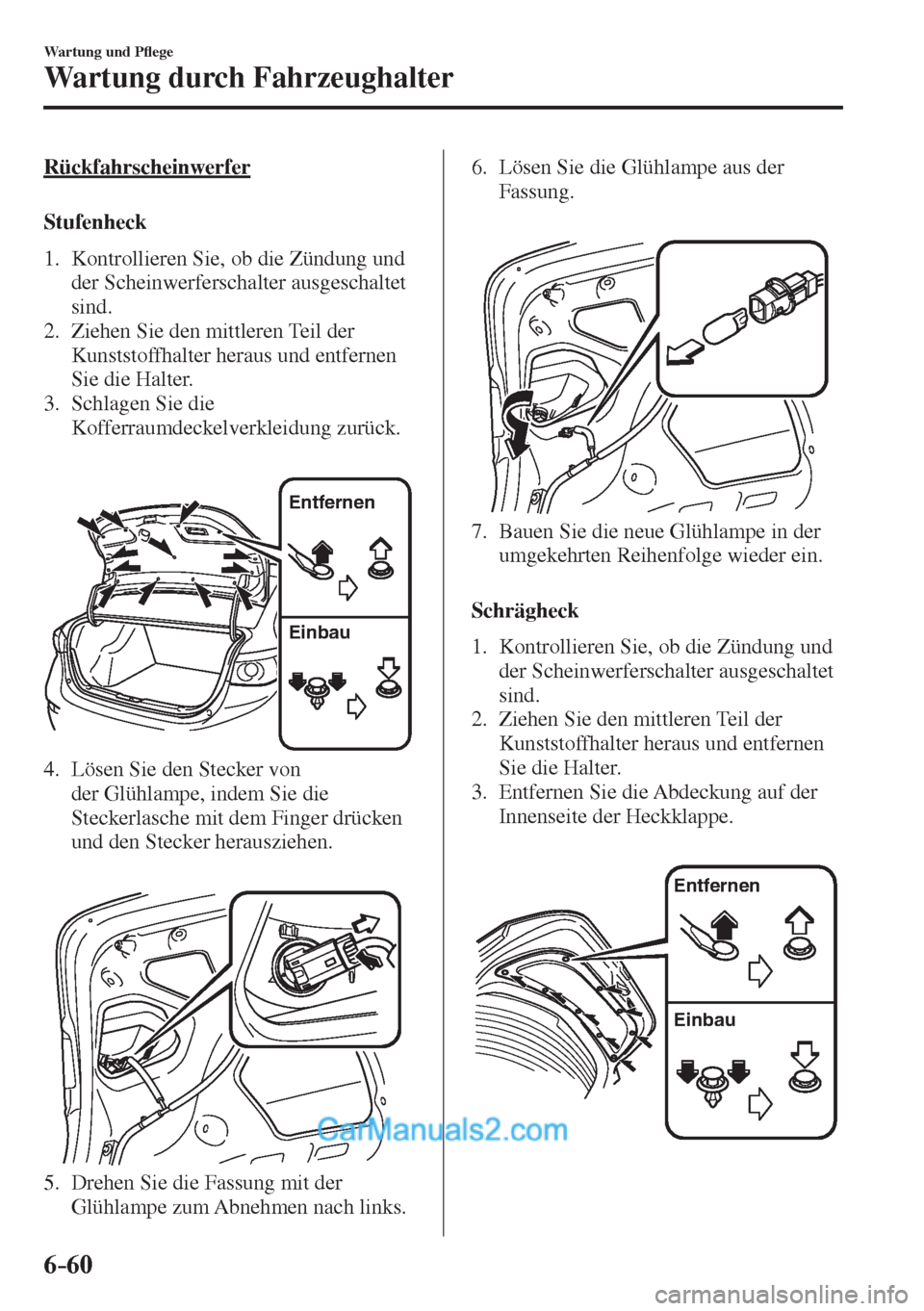

6–60
Wartung und PÀ ege
Wartung durch Fahrzeughalter
Rückfahrscheinwerfer
Stufenheck
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Ziehen Sie den mittleren Teil der
Kunststoffhalter heraus und entfernen
Sie die Halter.
3. Schlagen Sie die
Kofferraumdeckelverkleidung zurück.


Entfernen
Einbau

4. Lösen Sie den Stecker von
der Glühlampe, indem Sie die
Steckerlasche mit dem Finger drücken
und den Stecker herausziehen.



5. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links. 6. Lösen Sie die Glühlampe aus der
Fassung.



7. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.

Schrägheck
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Ziehen Sie den mittleren Teil der
Kunststoffhalter heraus und entfernen
Sie die Halter.
3. Entfernen Sie die Abdeckung auf der
Innenseite der Heckklappe.


Entfernen
Einbau

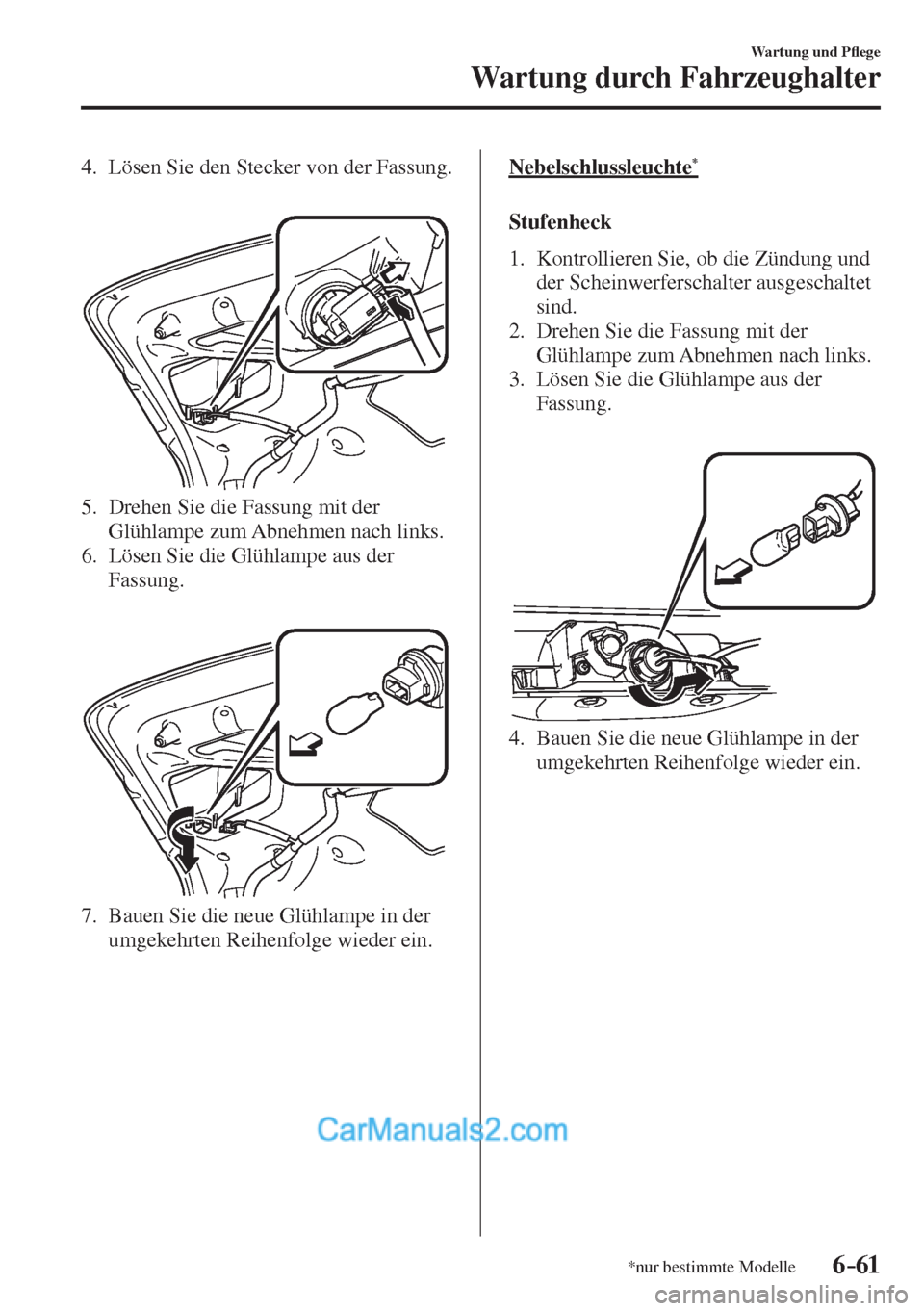

6–61
Wartung und PÀ ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle
4. Lösen Sie den Stecker von der Fassung.



5. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links.
6. Lösen Sie die Glühlampe aus der
Fassung.



7. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.

Nebelschlussleuchte *
Stufenheck
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links.
3. Lösen Sie die Glühlampe aus der
Fassung.



4. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.

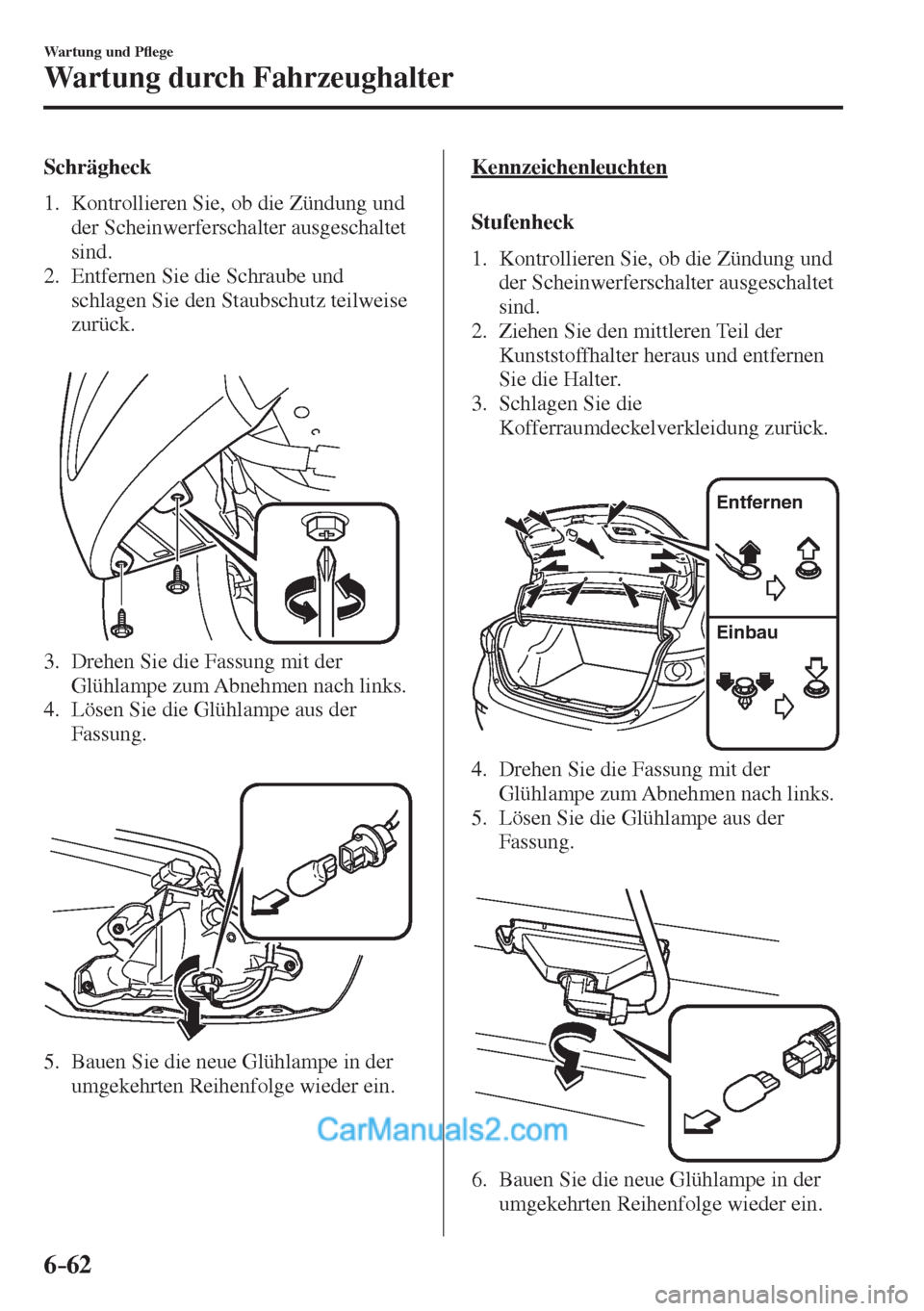

6–62
Wartung und PÀ ege
Wartung durch Fahrzeughalter
Schrägheck
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Entfernen Sie die Schraube und
schlagen Sie den Staubschutz teilweise
zurück.



3. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links.
4. Lösen Sie die Glühlampe aus der
Fassung.



5. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.

Kennzeichenleuchten
Stufenheck
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Ziehen Sie den mittleren Teil der
Kunststoffhalter heraus und entfernen
Sie die Halter.
3. Schlagen Sie die
Kofferraumdeckelverkleidung zurück.


Entfernen
Einbau

4. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links.
5. Lösen Sie die Glühlampe aus der
Fassung.



6. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.

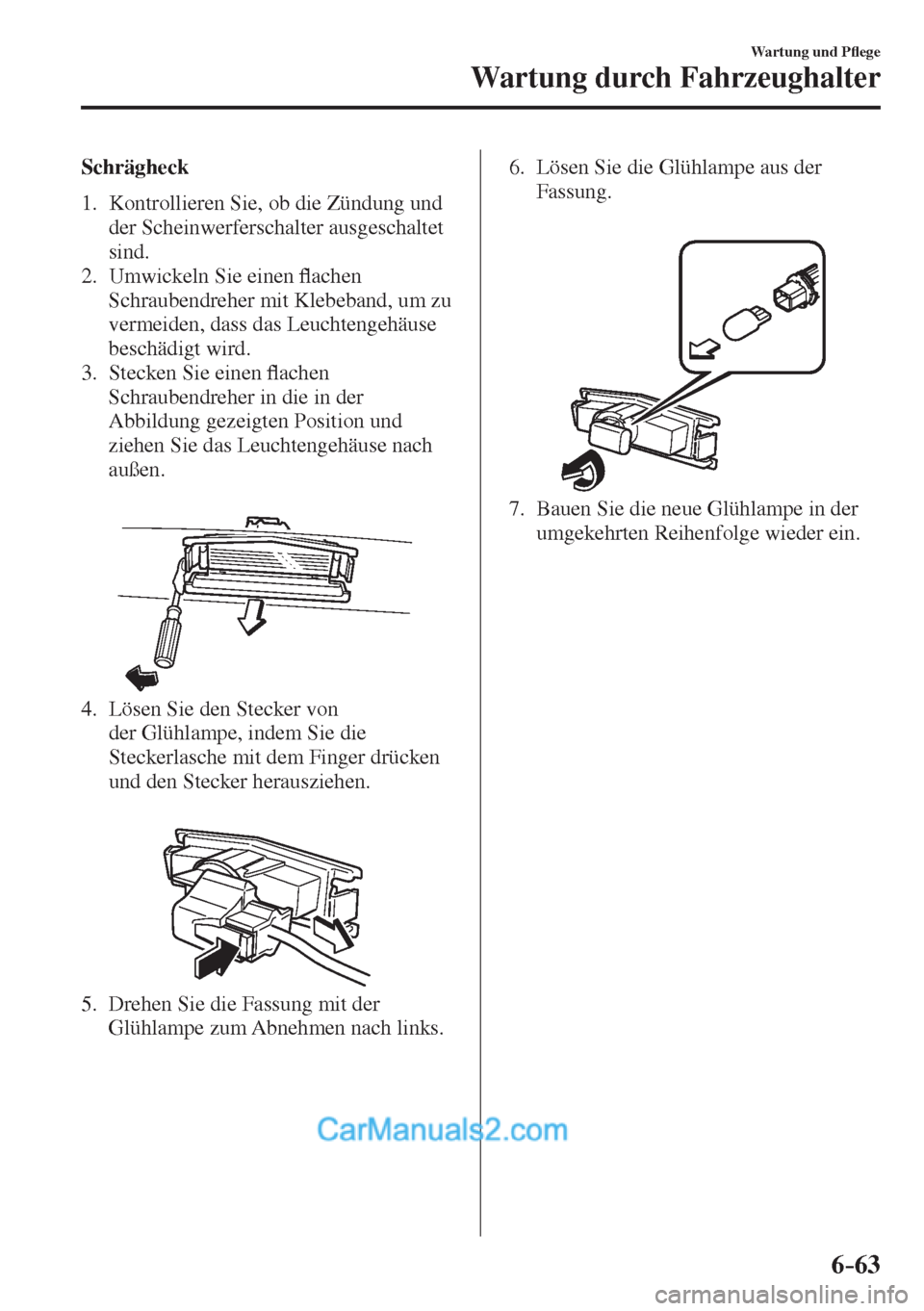

6–63
Wartung und PÀ ege
Wartung durch Fahrzeughalter
Schrägheck
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Umwickeln Sie einen À achen
Schraubendreher mit Klebeband, um zu
vermeiden, dass das Leuchtengehäuse
beschädigt wird.
3. Stecken Sie einen À achen
Schraubendreher in die in der
Abbildung gezeigten Position und
ziehen Sie das Leuchtengehäuse nach
außen.



4. Lösen Sie den Stecker von
der Glühlampe, indem Sie die
Steckerlasche mit dem Finger drücken
und den Stecker herausziehen.



5. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links. 6. Lösen Sie die Glühlampe aus der
Fassung.



7. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.
