2017 MAZDA MODEL 2 Betriebsanleitung (in German)

2–38
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme
Befestigung von Kinderrückhaltesystemen mit Sicherheitsgurten
Systemgruppe Altersgruppe Körpergewicht Rückhaltesystem
Beifahrersitz
Rücksitz
(außen) Rücksitz
(Mitte) Ohne
Airbagdeaktivierungsschalter
Mit
Airbagdeaktivierungsschalter
O N
(Airbag
aktiviert) O F F
(Airbag
deaktiviert)
Gruppe 0 bis zu
ungefähr
9 Monate weniger als
10 kg Babywanne X X U U X
Gruppe 0
bis zu
ungefähr
2 Jahre weniger als
13 kg Babywanne X X U U X
Gruppe 1 ungefähr
8 Monate
bis 4 Jahre
9 kg — 18 kg Kindersitz UF UF U U X
Gruppe 2 ungefähr
3 bis 7 Jahre
15 kg — 25 kg Junior Seat UF UF U U X
Gruppe 3 ungefähr
6 bis 12
Jahre
22 kg — 36 kg Junior Seat UF UF U U X
Buchstabenbezeichnung für die oben stehende Tabelle:
U = Geeignet für die Universal-Kategorie von Rückhaltesystemen in dieser Gruppe.
UF = Geeignet für die nach vorne gerichtete Rückhaltesysteme der Universal-Kategorie von dieser Gewichtsklasse
X = Sitzposition für die Kinder dieser Gruppe nicht zulässig.

(Andere Länder)
Für Kinderrückhaltesysteme müssen die in Ihrem Land geltenden gesetzlichen Vorschriften
eingehalten werden.

2–39
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme
Einbau eines
Kinderrückhaltesystems
Verankerungshalterung
Das Fahrzeug ist mit
Verankerungshalterungen für
Kinderrückhaltesysteme ausgerüstet.
Die Verankerungspositionen sind aus der
Abbildung ersichtlich.
Für die Installation eines
Kinderrückhaltesystems muss die
Kopfstütze entfernt werden. Folgen
Sie immer den Anweisungen in
der Bedienungsanleitung für das
Kinderrückhaltesystem.

Verankerungshalterung
Verwenden Sie für die Installation
eines Kinderrückhaltesystems mit
einem Halteriemen die gezeigten
Verankerungshalterungspositionen.

rechts
links Mitte(Stufenheck)
Verankerungshalterung
(Schrägheck)
links
rechts
WARNUNG
Den Halteriemen immer an der
richtigen Halteriemenverankerung
befestigen:
Es ist gefährlich, den Halteriemen an
der falschen Halteriemenverankerung
zu befestigen. Bei einem Aufprall
kann der Halteriemen abrutschen,
so dass sich die Befestigung
des Kinderrückhaltesystems
lockert. Dadurch kann das
Kinderrückhaltesystem verschoben
werden und dem Kind können
schwere oder sogar lebensgefährliche
Verletzungen zugefügt werden.

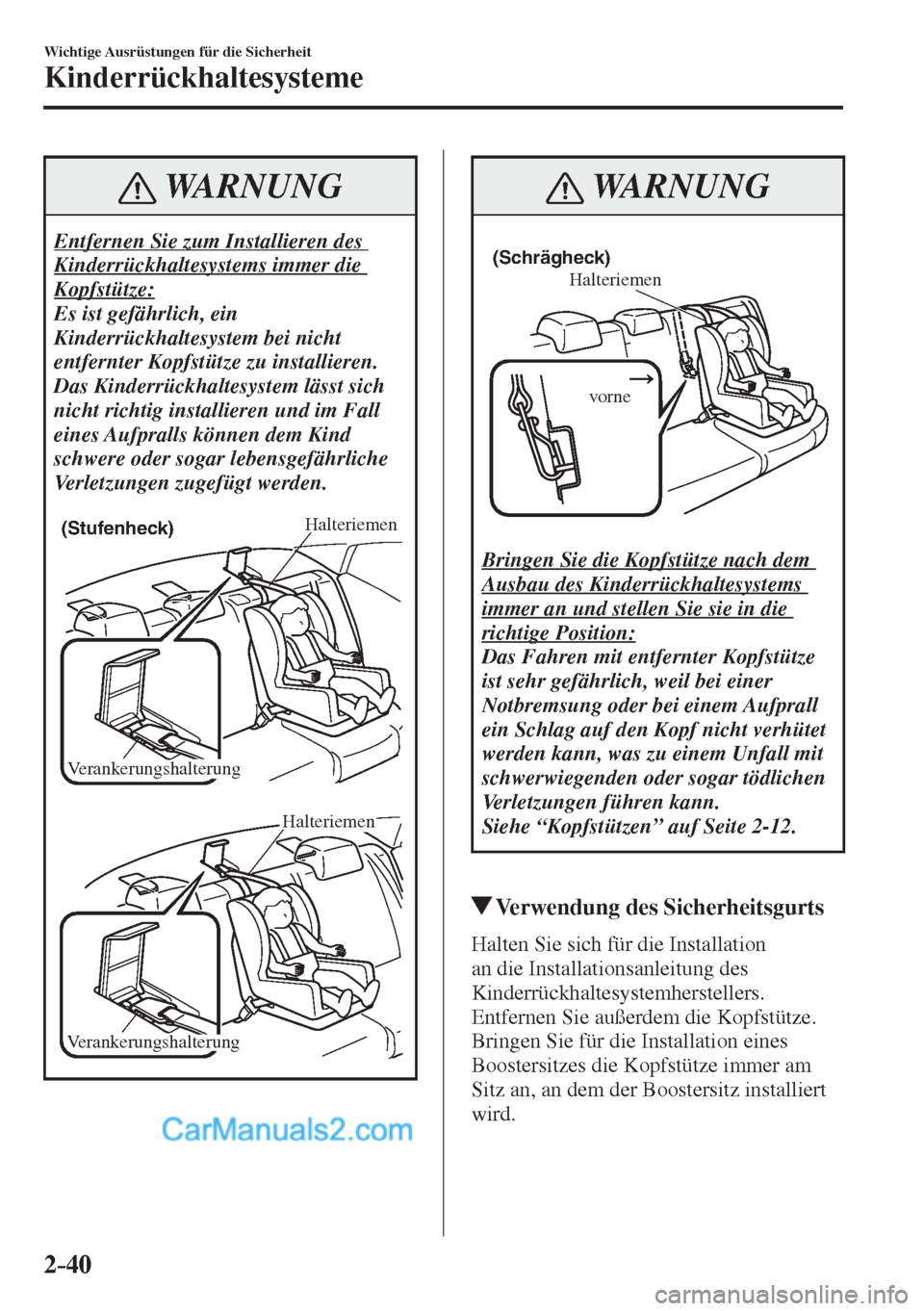

2–40
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme
WARNUNG
Entfernen Sie zum Installieren des
Kinderrückhaltesystems immer die
Kopfstütze:
Es ist gefährlich, ein
Kinderrückhaltesystem bei nicht
entfernter Kopfstütze zu installieren.
Das Kinderrückhaltesystem lässt sich
nicht richtig installieren und im Fall
eines Aufpralls können dem Kind
schwere oder sogar lebensgefährliche
Verletzungen zugefügt werden.
Halteriemen (Stufenheck)
Verankerungshalterung
Halteriemen
Verankerungshalterung
WARNUNG
Halteriemen
vorne(Schrägheck)

Bringen Sie die Kopfstütze nach dem
Ausbau des Kinderrückhaltesystems
immer an und stellen Sie sie in die
richtige Position:
Das Fahren mit entfernter Kopfstütze
ist sehr gefährlich, weil bei einer
Notbremsung oder bei einem Aufprall
ein Schlag auf den Kopf nicht verhütet
werden kann, was zu einem Unfall mit
schwerwiegenden oder sogar tödlichen
Verletzungen führen kann.
Siehe “Kopfstützen” auf Seite 2-12 .
Verwendung des Sicherheitsgurts
Halten Sie sich für die Installation
an die Installationsanleitung des
Kinderrückhaltesystemherstellers.
Entfernen Sie außerdem die Kopfstütze.
Bringen Sie für die Installation eines
Boostersitzes die Kopfstütze immer am
Sitz an, an dem der Boostersitz installiert
wird.

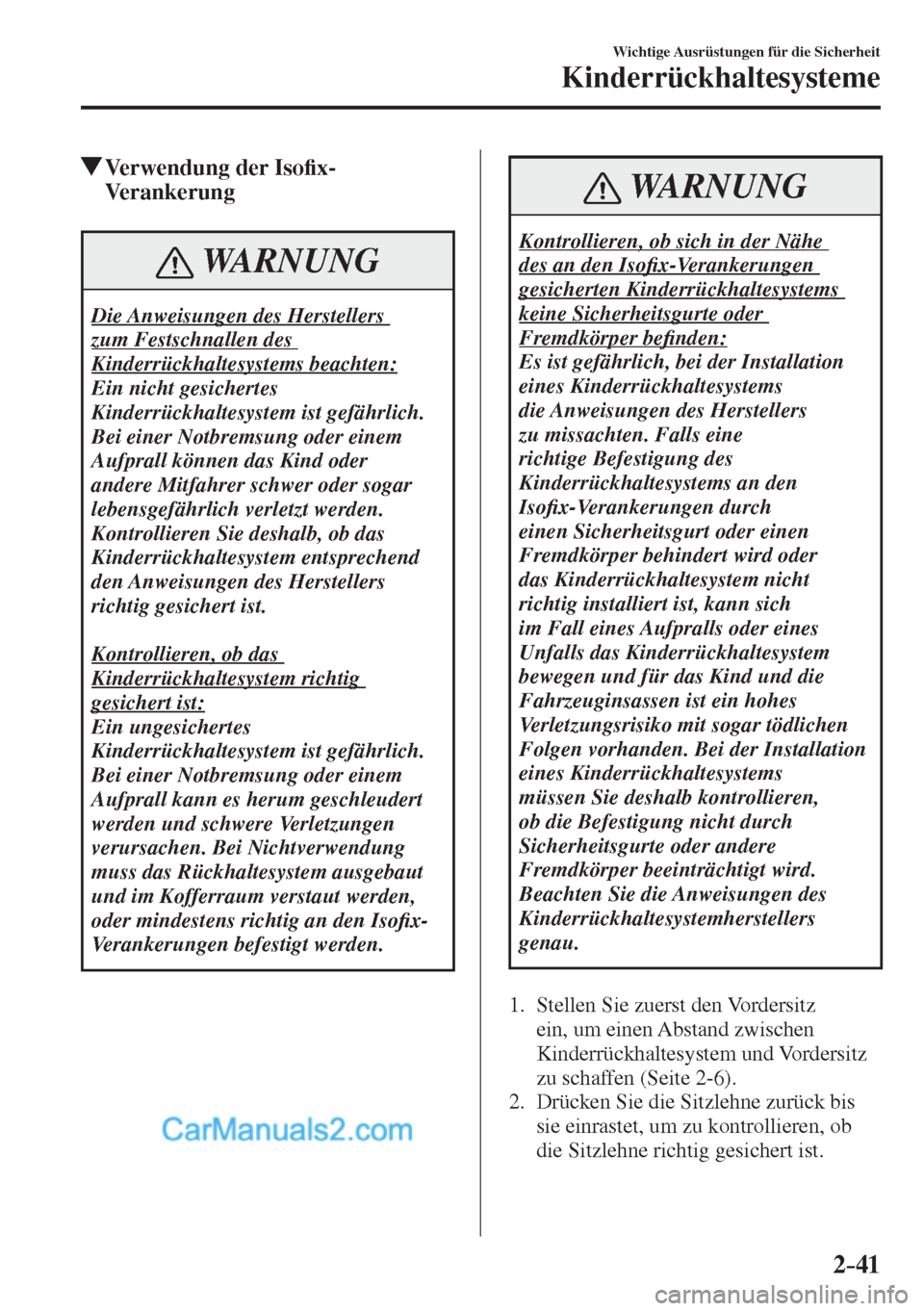

2–41
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme
Verwendung der Iso¿ x-
Verankerung
WARNUNG
Die Anweisungen des Herstellers
zum Festschnallen des
Kinderrückhaltesystems beachten:
Ein nicht gesichertes
Kinderrückhaltesystem ist gefährlich.
Bei einer Notbremsung oder einem
Aufprall können das Kind oder
andere Mitfahrer schwer oder sogar
lebensgefährlich verletzt werden.
Kontrollieren Sie deshalb, ob das
Kinderrückhaltesystem entsprechend
den Anweisungen des Herstellers
richtig gesichert ist.

Kontrollieren, ob das
Kinderrückhaltesystem richtig
gesichert ist:
Ein ungesichertes
Kinderrückhaltesystem ist gefährlich.
Bei einer Notbremsung oder einem
Aufprall kann es herum geschleudert
werden und schwere Verletzungen
verursachen. Bei Nichtverwendung
muss das Rückhaltesystem ausgebaut
und im Kofferraum verstaut werden,
oder mindestens richtig an den Iso¿ x-
Verankerungen befestigt werden.

WARNUNG
Kontrollieren, ob sich in der Nähe
des an den Iso¿ x-Verankerungen
gesicherten Kinderrückhaltesystems
keine Sicherheitsgurte oder
Fremdkörper be¿ nden:
Es ist gefährlich, bei der Installation
eines Kinderrückhaltesystems
die Anweisungen des Herstellers
zu missachten. Falls eine
richtige Befestigung des
Kinderrückhaltesystems an den
Iso¿ x-Verankerungen durch
einen Sicherheitsgurt oder einen
Fremdkörper behindert wird oder
das Kinderrückhaltesystem nicht
richtig installiert ist, kann sich
im Fall eines Aufpralls oder eines
Unfalls das Kinderrückhaltesystem
bewegen und für das Kind und die
Fahrzeuginsassen ist ein hohes
Verletzungsrisiko mit sogar tödlichen
Folgen vorhanden. Bei der Installation
eines Kinderrückhaltesystems
müssen Sie deshalb kontrollieren,
ob die Befestigung nicht durch
Sicherheitsgurte oder andere
Fremdkörper beeinträchtigt wird.
Beachten Sie die Anweisungen des
Kinderrückhaltesystemherstellers
genau.
1. Stellen Sie zuerst den Vordersitz
ein, um einen Abstand zwischen
Kinderrückhaltesystem und Vordersitz
zu schaffen (Seite 2-6 ).
2. Drücken Sie die Sitzlehne zurück bis
sie einrastet, um zu kontrollieren, ob
die Sitzlehne richtig gesichert ist.

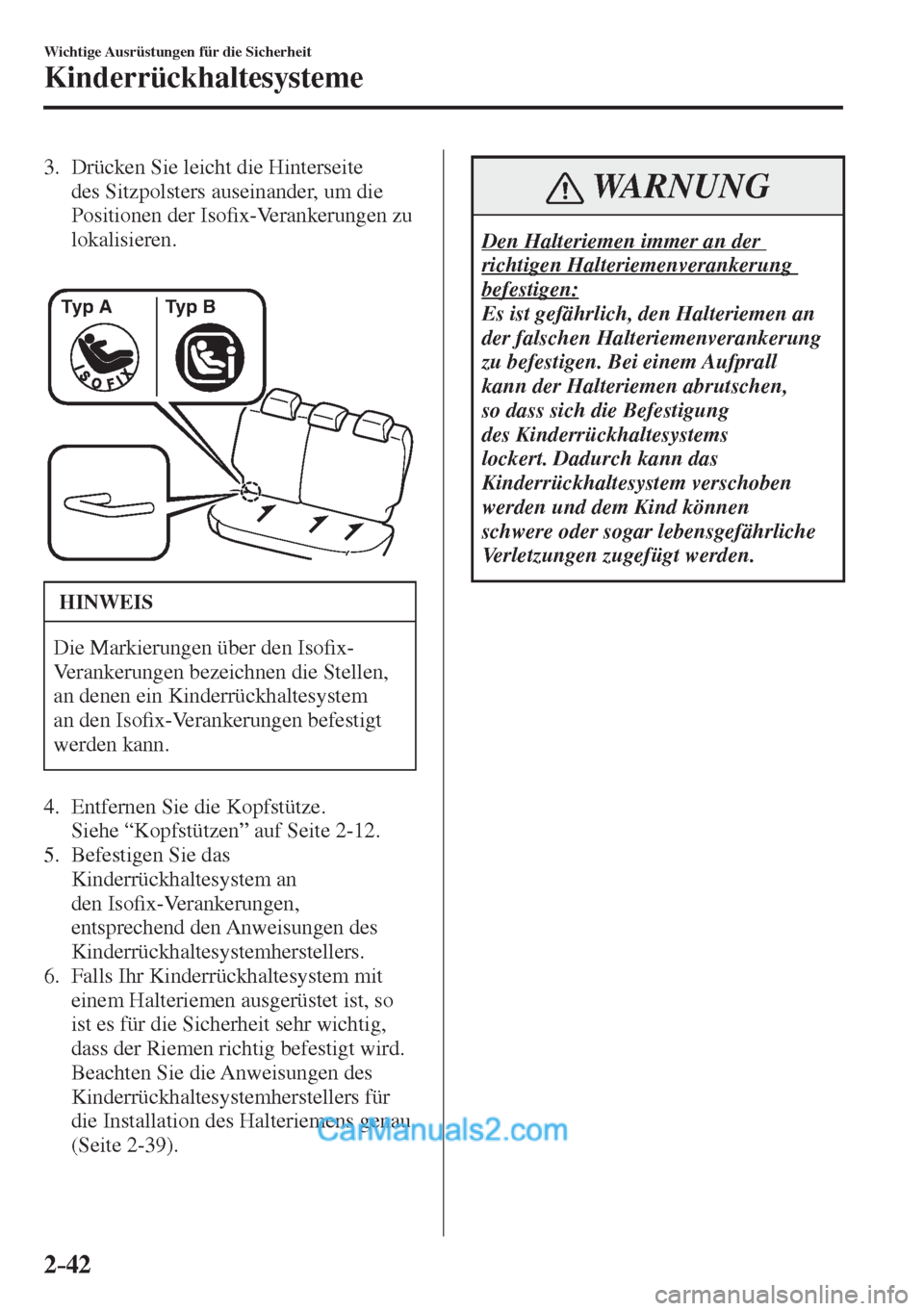

2–42
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme
3. Drücken Sie leicht die Hinterseite
des Sitzpolsters auseinander, um die
Positionen der Iso¿ x-Verankerungen zu
lokalisieren.


Typ A Typ B

HINWEIS
Die Markierungen über den Iso¿ x-
Verankerungen bezeichnen die Stellen,
an denen ein Kinderrückhaltesystem
an den Iso¿ x-Verankerungen befestigt
werden kann.
4. Entfernen Sie die Kopfstütze.
Siehe “Kopfstützen” auf Seite 2-12 .
5. Befestigen Sie das
Kinderrückhaltesystem an
den Iso¿ x-Verankerungen,
entsprechend den Anweisungen des
Kinderrückhaltesystemherstellers.
6. Falls Ihr Kinderrückhaltesystem mit
einem Halteriemen ausgerüstet ist, so
ist es für die Sicherheit sehr wichtig,
dass der Riemen richtig befestigt wird.
Beachten Sie die Anweisungen des
Kinderrückhaltesystemherstellers für
die Installation des Halteriemens genau
(Seite 2-39 ).

WARNUNG
Den Halteriemen immer an der
richtigen Halteriemenverankerung
befestigen:
Es ist gefährlich, den Halteriemen an
der falschen Halteriemenverankerung
zu befestigen. Bei einem Aufprall
kann der Halteriemen abrutschen,
so dass sich die Befestigung
des Kinderrückhaltesystems
lockert. Dadurch kann das
Kinderrückhaltesystem verschoben
werden und dem Kind können
schwere oder sogar lebensgefährliche
Verletzungen zugefügt werden.

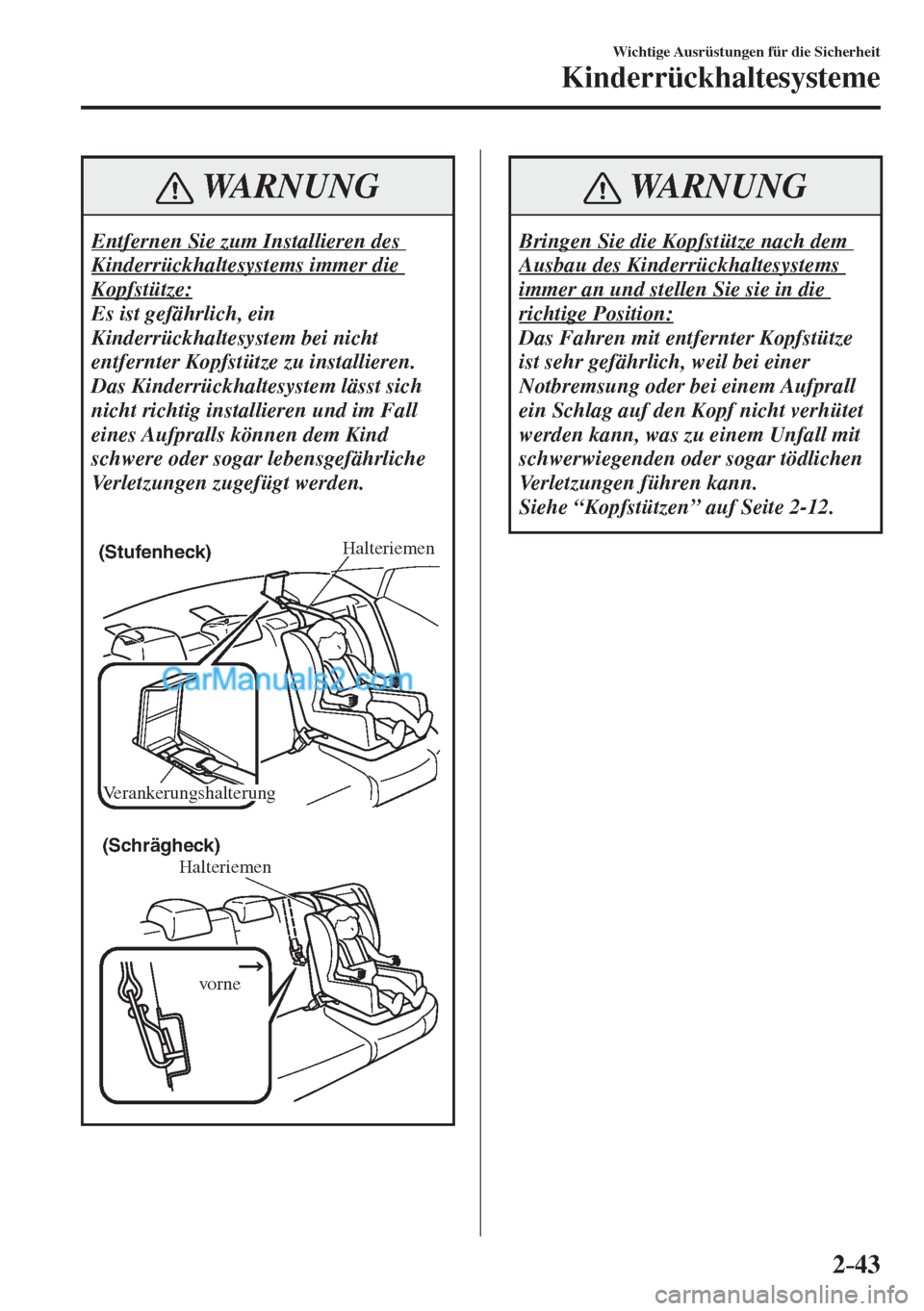

2–43
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme
WARNUNG
Entfernen Sie zum Installieren des
Kinderrückhaltesystems immer die
Kopfstütze:
Es ist gefährlich, ein
Kinderrückhaltesystem bei nicht
entfernter Kopfstütze zu installieren.
Das Kinderrückhaltesystem lässt sich
nicht richtig installieren und im Fall
eines Aufpralls können dem Kind
schwere oder sogar lebensgefährliche
Verletzungen zugefügt werden.

Halteriemen(Stufenheck)
Verankerungshalterung
Halteriemen
vorne(Schrägheck)

WARNUNG
Bringen Sie die Kopfstütze nach dem
Ausbau des Kinderrückhaltesystems
immer an und stellen Sie sie in die
richtige Position:
Das Fahren mit entfernter Kopfstütze
ist sehr gefährlich, weil bei einer
Notbremsung oder bei einem Aufprall
ein Schlag auf den Kopf nicht verhütet
werden kann, was zu einem Unfall mit
schwerwiegenden oder sogar tödlichen
Verletzungen führen kann.
Siehe “Kopfstützen” auf Seite 2-12 .

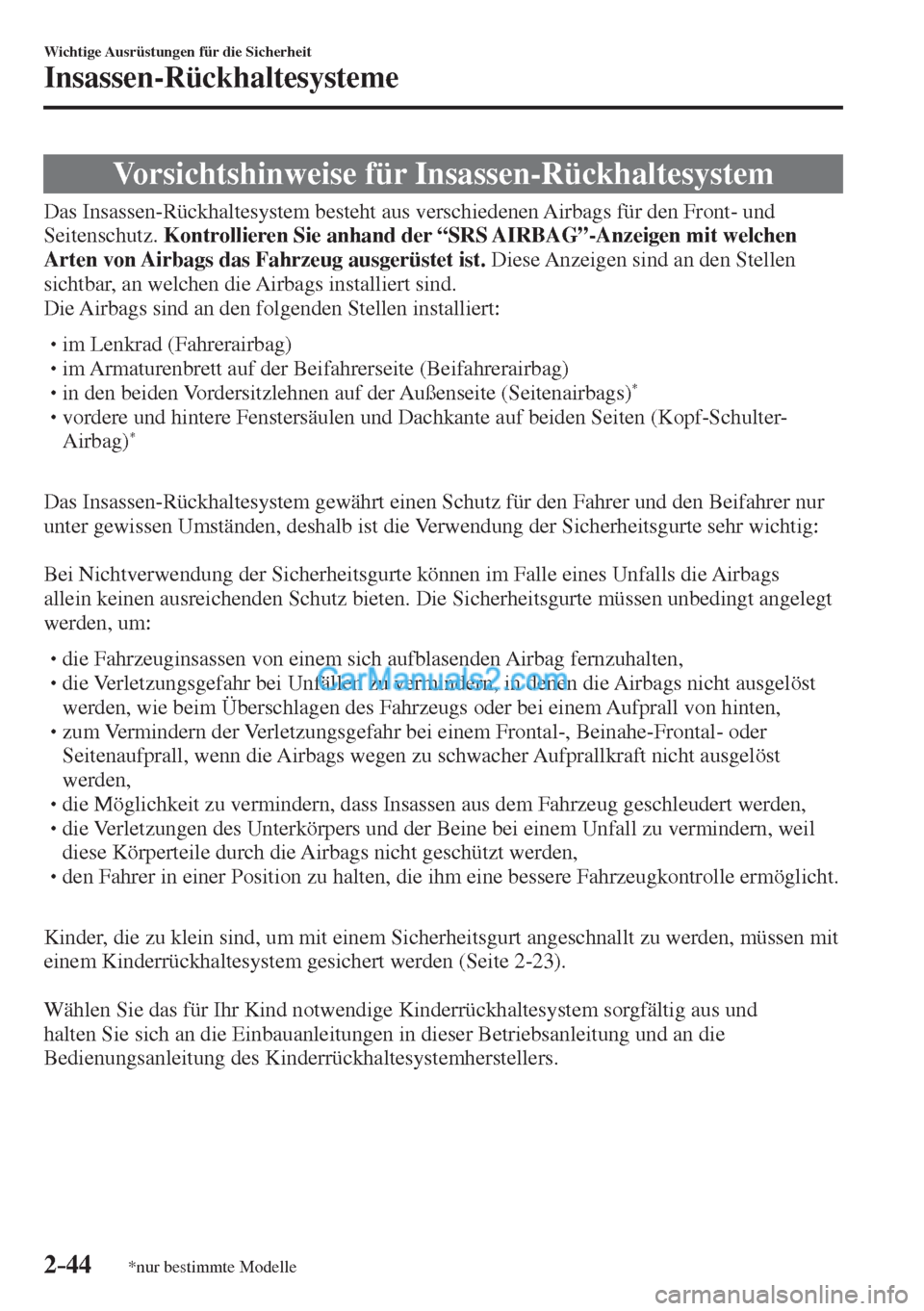

2–44
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
*nur bestimmte Modelle
Vorsichtshinweise für Insassen-Rückhaltesystem
Das Insassen-Rückhaltesystem besteht aus verschiedenen Airbags für den Front- und
Seitenschutz. Kontrollieren Sie anhand der “SRS AIRBAG”-Anzeigen mit welchen
Arten von Airbags das Fahrzeug ausgerüstet ist. Diese Anzeigen sind an den Stellen
sichtbar, an welchen die Airbags installiert sind.
Die Airbags sind an den folgenden Stellen installiert:



 im Lenkrad (Fahrerairbag)



 im Armaturenbrett auf der Beifahrerseite (Beifahrerairbag)



 in den beiden Vordersitzlehnen auf der Außenseite (Seitenairbags) *



 vordere und hintere Fenstersäulen und Dachkante auf beiden Seiten (Kopf-Schulter-
Airbag) *

Das Insassen-Rückhaltesystem gewährt einen Schutz für den Fahrer und den Beifahrer nur
unter gewissen Umständen, deshalb ist die Verwendung der Sicherheitsgurte sehr wichtig:

Bei Nichtverwendung der Sicherheitsgurte können im Falle eines Unfalls die Airbags
allein keinen ausreichenden Schutz bieten. Die Sicherheitsgurte müssen unbedingt angelegt
werden, um:



 die Fahrzeuginsassen von einem sich aufblasenden Airbag fernzuhalten,



 die Verletzungsgefahr bei Unfällen zu vermindern, in denen die Airbags nicht ausgelöst
werden, wie beim Überschlagen des Fahrzeugs oder bei einem Aufprall von hinten,



 zum Vermindern der Verletzungsgefahr bei einem Frontal-, Beinahe-Frontal- oder
Seitenaufprall, wenn die Airbags wegen zu schwacher Aufprallkraft nicht ausgelöst
werden,



 die Möglichkeit zu vermindern, dass Insassen aus dem Fahrzeug geschleudert werden,



 die Verletzungen des Unterkörpers und der Beine bei einem Unfall zu vermindern, weil
diese Körperteile durch die Airbags nicht geschützt werden,



 den Fahrer in einer Position zu halten, die ihm eine bessere Fahrzeugkontrolle ermöglicht.

Kinder, die zu klein sind, um mit einem Sicherheitsgurt angeschnallt zu werden, müssen mit
einem Kinderrückhaltesystem gesichert werden (Seite 2-23 ).

Wählen Sie das für Ihr Kind notwendige Kinderrückhaltesystem sorgfältig aus und
halten Sie sich an die Einbauanleitungen in dieser Betriebsanleitung und an die
Bedienungsanleitung des Kinderrückhaltesystemherstellers.

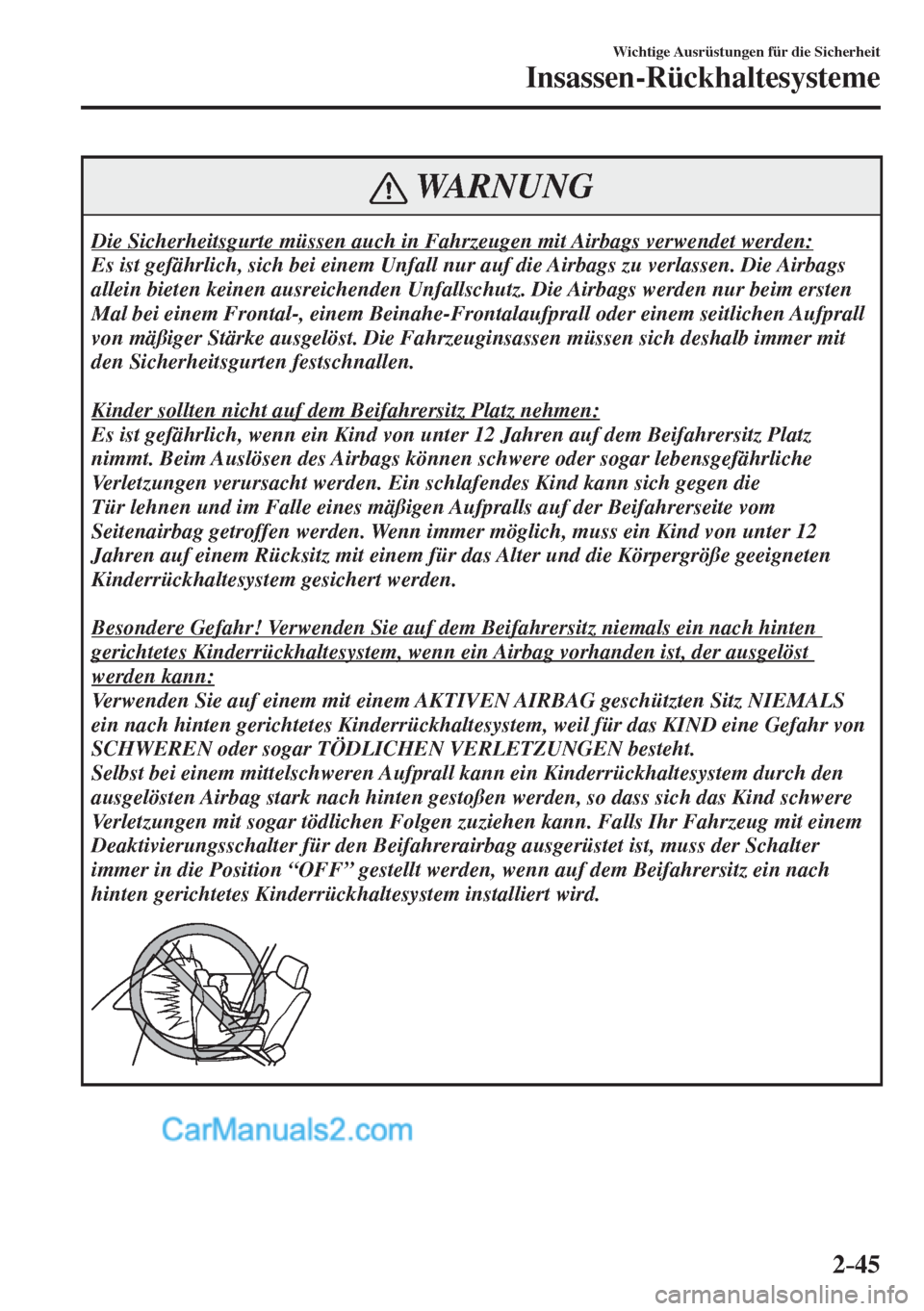

2–45
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
WARNUNG
Die Sicherheitsgurte müssen auch in Fahrzeugen mit Airbags verwendet werden:
Es ist gefährlich, sich bei einem Unfall nur auf die Airbags zu verlassen. Die Airbags
allein bieten keinen ausreichenden Unfallschutz. Die Airbags werden nur beim ersten
Mal bei einem Frontal-, einem Beinahe-Frontalaufprall oder einem seitlichen Aufprall
von mäßiger Stärke ausgelöst. Die Fahrzeuginsassen müssen sich deshalb immer mit
den Sicherheitsgurten festschnallen.

Kinder sollten nicht auf dem Beifahrersitz Platz nehmen:
Es ist gefährlich, wenn ein Kind von unter 12 Jahren auf dem Beifahrersitz Platz
nimmt. Beim Auslösen des Airbags können schwere oder sogar lebensgefährliche
Verletzungen verursacht werden. Ein schlafendes Kind kann sich gegen die
Tür lehnen und im Falle eines mäßigen Aufpralls auf der Beifahrerseite vom
Seitenairbag getroffen werden. Wenn immer möglich, muss ein Kind von unter 12
Jahren auf einem Rücksitz mit einem für das Alter und die Körpergröße geeigneten
Kinderrückhaltesystem gesichert werden.

Besondere Gefahr! Verwenden Sie auf dem Beifahrersitz niemals ein nach hinten
gerichtetes Kinderrückhaltesystem, wenn ein Airbag vorhanden ist, der ausgelöst
werden kann:
Verwenden Sie auf einem mit einem AKTIVEN AIRBAG geschützten Sitz NIEMALS
ein nach hinten gerichtetes Kinderrückhaltesystem, weil für das KIND eine Gefahr von
SCHWEREN oder sogar TÖDLICHEN VERLETZUNGEN besteht.
Selbst bei einem mittelschweren Aufprall kann ein Kinderrückhaltesystem durch den
ausgelösten Airbag stark nach hinten gestoßen werden, so dass sich das Kind schwere
Verletzungen mit sogar tödlichen Folgen zuziehen kann. Falls Ihr Fahrzeug mit einem
Deaktivierungsschalter für den Beifahrerairbag ausgerüstet ist, muss der Schalter
immer in die Position “OFF” gestellt werden, wenn auf dem Beifahrersitz ein nach
hinten gerichtetes Kinderrückhaltesystem installiert wird.
