2017 MAZDA MODEL 2 Betriebsanleitung (in German)

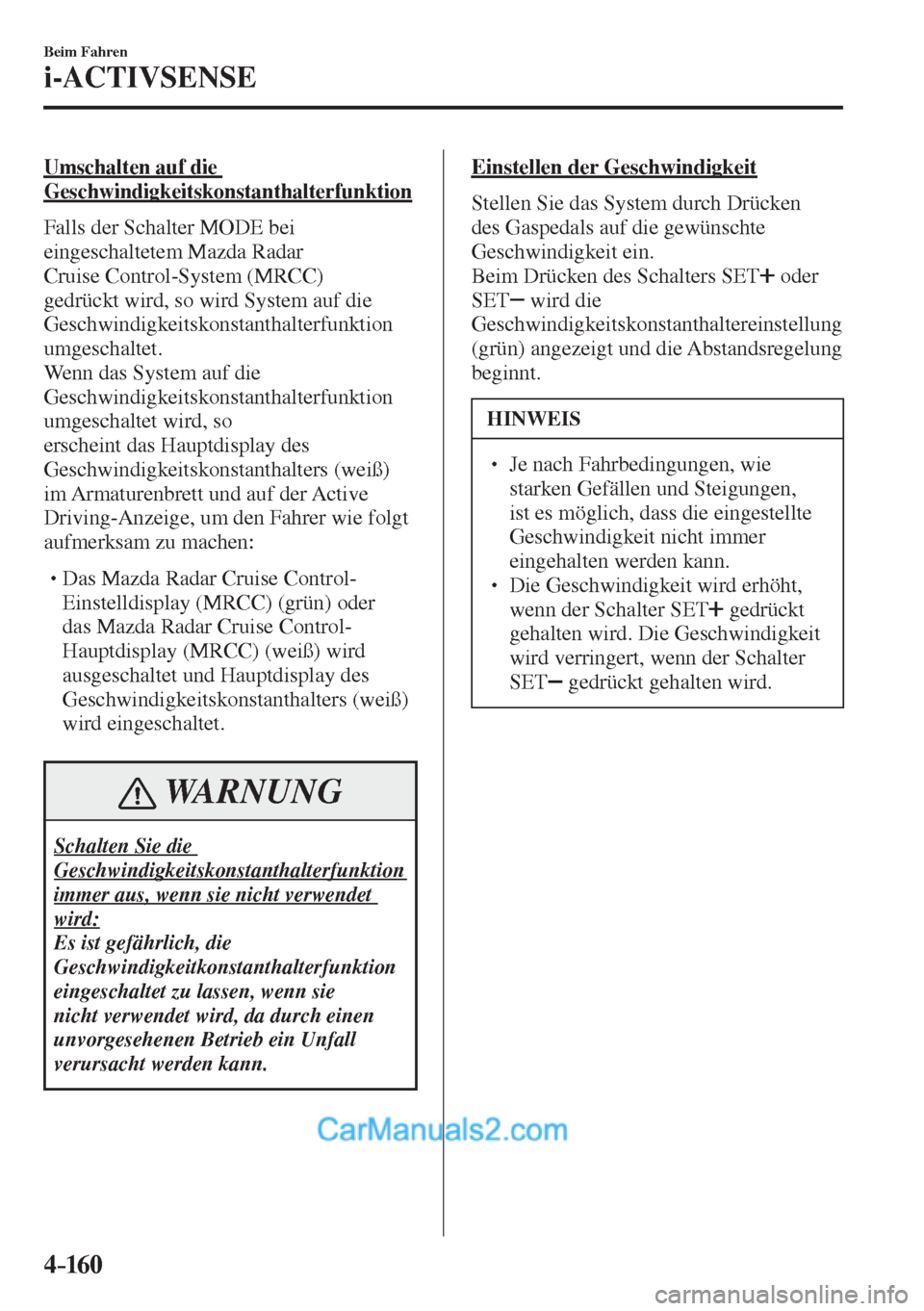

4–160
Beim Fahren
i-ACTIVSENSE
Umschalten auf die
Geschwindigkeitskonstanthalterfunktion
Falls der Schalter MODE bei
eingeschaltetem Mazda Radar
Cruise Control-System (MRCC)
gedrückt wird, so wird System auf die
Geschwindigkeitskonstanthalterfunktion
umgeschaltet.
Wenn das System auf die
Geschwindigkeitskonstanthalterfunktion
umgeschaltet wird, so
erscheint das Hauptdisplay des
Geschwindigkeitskonstanthalters (weiß)
im Armaturenbrett und auf der Active
Driving-Anzeige, um den Fahrer wie folgt
aufmerksam zu machen:



 Das Mazda Radar Cruise Control-
Einstelldisplay (MRCC) (grün) oder
das Mazda Radar Cruise Control-
Hauptdisplay (MRCC) (weiß) wird
ausgeschaltet und Hauptdisplay des
Geschwindigkeitskonstanthalters (weiß)
wird eingeschaltet.

WARNUNG
Schalten Sie die
Geschwindigkeitskonstanthalterfunktion
immer aus, wenn sie nicht verwendet
wird:
Es ist gefährlich, die
Geschwindigkeitkonstanthalterfunktion
eingeschaltet zu lassen, wenn sie
nicht verwendet wird, da durch einen
unvorgesehenen Betrieb ein Unfall
verursacht werden kann.
Einstellen der Geschwindigkeit
Stellen Sie das System durch Drücken
des Gaspedals auf die gewünschte
Geschwindigkeit ein.
Beim Drücken des Schalters SET
oder
SET
wird die
Geschwindigkeitskonstanthaltereinstellung
(grün) angezeigt und die Abstandsregelung
beginnt.
HINWEIS
  Je nach Fahrbedingungen, wie
starken Gefällen und Steigungen,
ist es möglich, dass die eingestellte
Geschwindigkeit nicht immer
eingehalten werden kann.
  Die Geschwindigkeit wird erhöht,
wenn der Schalter SET
gedrückt
gehalten wird. Die Geschwindigkeit
wird verringert, wenn der Schalter
SET
gedrückt gehalten wird.

4–161
Beim Fahren
i-ACTIVSENSE
Erhöhen der eingestellten
Geschwindigkeit
Die eingestellte Geschwindigkeit kann wie
folgt erhöht werden:
Erhöhen der Geschwindigkeit mit dem
Schalter SET

Halten Sie den Schalter SET
gedrückt
und lassen Sie ihn beim Erreichen der
gewünschten Geschwindigkeit los.
Die Fahrzeuggeschwindigkeit lässt sich
durch Antippen des Schalters in Stufen
von 1 km/h einstellen. Zum Beispiel
erhöht sich die Fahrzeuggeschwindigkeit
um ca. 4 km/h, wenn der Schalter 4-mal
angetippt wird.
Erhöhen der Geschwindigkeit mit dem
Gaspedal
Drücken Sie das Gaspedal und tippen Sie
beim Erreichen der gewünschten
Geschwindigkeit den Schalter SET
oder
SET
an.
Falls der Schalter nicht bedient wird,
kehrt das System beim Loslassen des
Gaspedals wieder auf die eingestellte
Geschwindigkeit zurück.
Verringern der eingestellten
Geschwindigkeit
Halten Sie den Schalter SET
gedrückt
und lassen Sie ihn beim Erreichen der
gewünschten Geschwindigkeit los.
Die Fahrzeuggeschwindigkeit lässt
sich durch Antippen des Schalters
in Stufen von 1 km/h einstellen.
Zum Beispiel verringert sich die
Fahrzeuggeschwindigkeit um ca. 4 km/h,
wenn der Schalter 4-mal angetippt wird.
Ausschalten der Funktion
Ausschalten mit dem Schalter OFF/
CAN
Wenn der Schalter OFF/CAN
einmal gedrückt wird, so wird die
Geschwindigkeitskonstanthalterfunktion
aufgehoben.
Ausschalten mit dem Schalter MODE
Wenn der Schalter MODE
gedrückt wird, so wird die
Geschwindigkeitskonstanthalterfunktion
aufgehoben und die Abstandsregelung
wird aktiviert.
Die
Geschwindigkeitskonstanthalterfunktion
wird in den folgenden Fällen
automatisch ausgeschaltet. Falls bei einer
Geschwindigkeit von über
25 km/h der Schalter RES gedrückt wird,
so wird wieder die vorher eingestellte
Geschwindigkeit eingehalten.



 Drücken Sie den Schalter OFF/CAN
einmal.



 Das Bremspedal ist gedrückt.



 Die Handbremse ist angezogen.

(Schaltgetriebe)



 Das Kupplungspedal wird gedrückt.



 Der Schalthebel wird in die
Neutralposition gestellt.

(Automatikgetriebe)



 Der Wählhebel wird in die Position P
oder N gestellt.

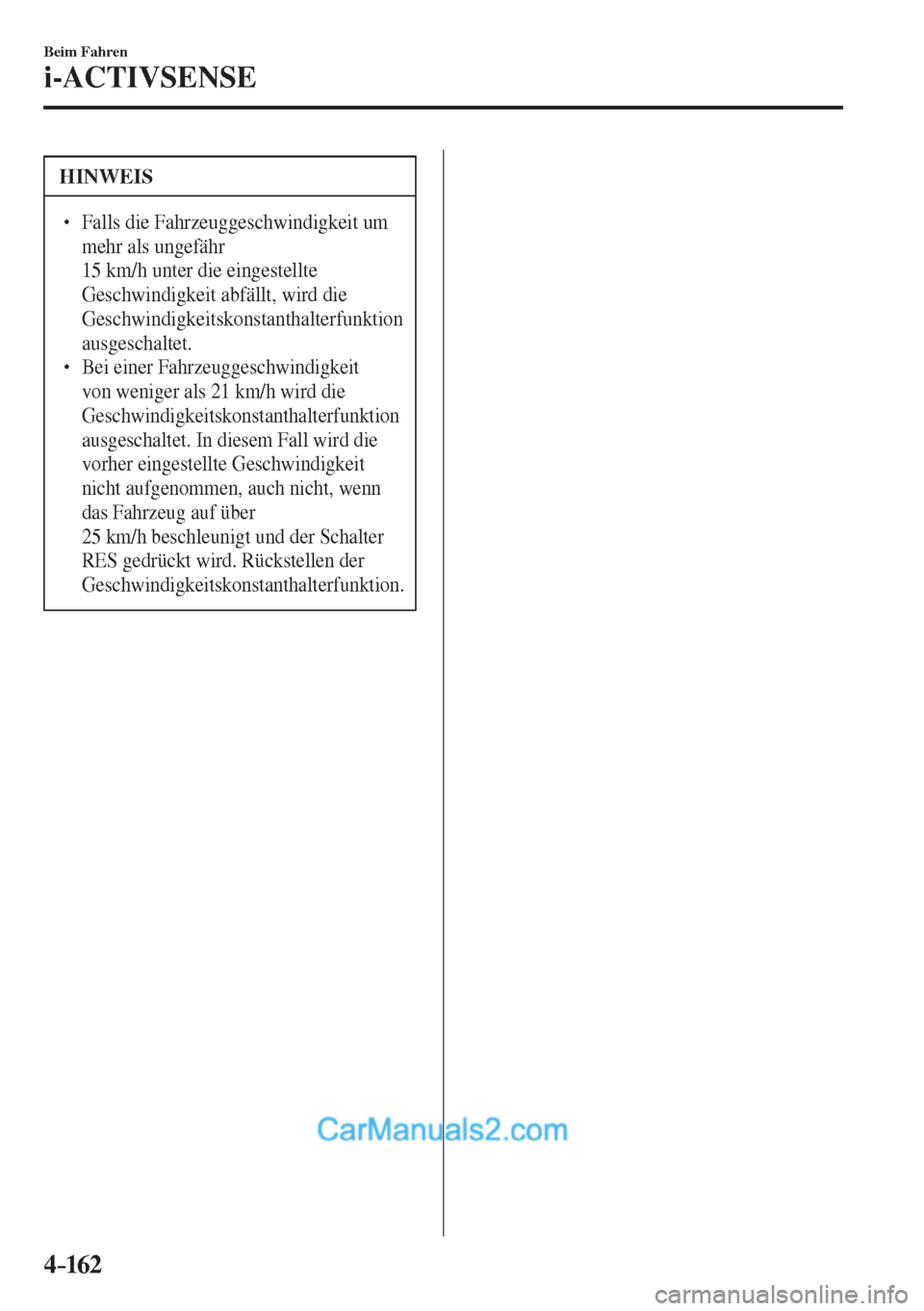

4–162
Beim Fahren
i-ACTIVSENSE
HINWEIS
  Falls die Fahrzeuggeschwindigkeit um
mehr als ungefähr
15 km/h unter die eingestellte
Geschwindigkeit abfällt, wird die
Geschwindigkeitskonstanthalterfunktion
ausgeschaltet.
  Bei einer Fahrzeuggeschwindigkeit
von weniger als 21 km/h wird die
Geschwindigkeitskonstanthalterfunktion
ausgeschaltet. In diesem Fall wird die
vorher eingestellte Geschwindigkeit
nicht aufgenommen, auch nicht, wenn
das Fahrzeug auf über
25 km/h beschleunigt und der Schalter
RES gedrückt wird. Rückstellen der
Geschwindigkeitskonstanthalterfunktion.

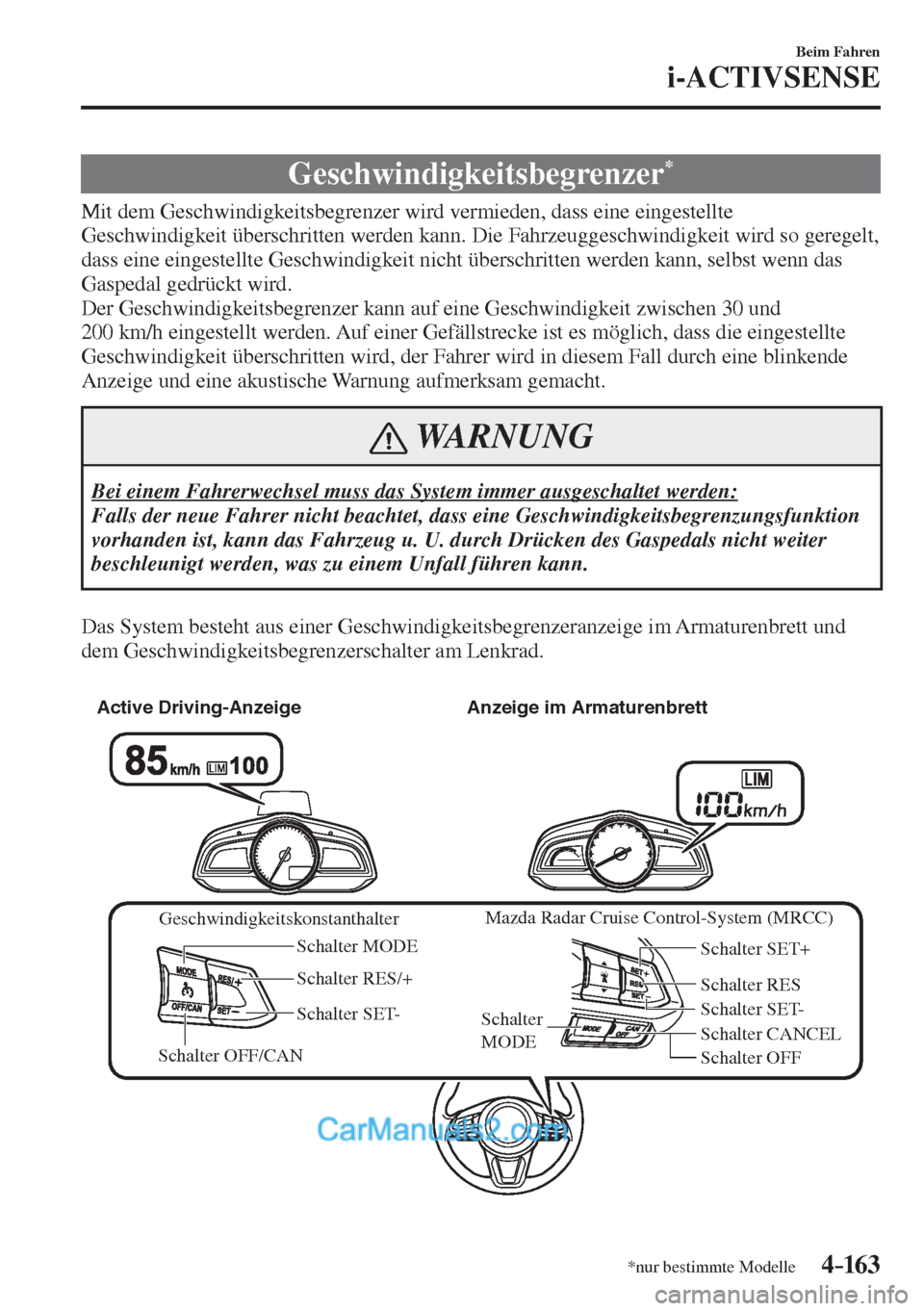

4–163
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
Geschwindigkeitsbegrenzer *
Mit dem Geschwindigkeitsbegrenzer wird vermieden, dass eine eingestellte
Geschwindigkeit überschritten werden kann. Die Fahrzeuggeschwindigkeit wird so geregelt,
dass eine eingestellte Geschwindigkeit nicht überschritten werden kann, selbst wenn das
Gaspedal gedrückt wird.
Der Geschwindigkeitsbegrenzer kann auf eine Geschwindigkeit zwischen 30 und
200 km/h eingestellt werden. Auf einer Gefällstrecke ist es möglich, dass die eingestellte
Geschwindigkeit überschritten wird, der Fahrer wird in diesem Fall durch eine blinkende
Anzeige und eine akustische Warnung aufmerksam gemacht.
WARNUNG
Bei einem Fahrerwechsel muss das System immer ausgeschaltet werden:
Falls der neue Fahrer nicht beachtet, dass eine Geschwindigkeitsbegrenzungsfunktion
vorhanden ist, kann das Fahrzeug u. U. durch Drücken des Gaspedals nicht weiter
beschleunigt werden, was zu einem Unfall führen kann.
Das System besteht aus einer Geschwindigkeitsbegrenzeranzeige im Armaturenbrett und
dem Geschwindigkeitsbegrenzerschalter am Lenkrad.


GeschwindigkeitskonstanthalterMazda Radar Cruise Control-System (MRCC) Active Driving-Anzeige Anzeige im Armaturenbrett
Schalter MODE
Schalter RES/+
Schalter SET-
Schalter OFF/CANSchalter CANCEL Schalter RES
Schalter OFF Schalter
MODE
Schalter SET- Schalter SET+

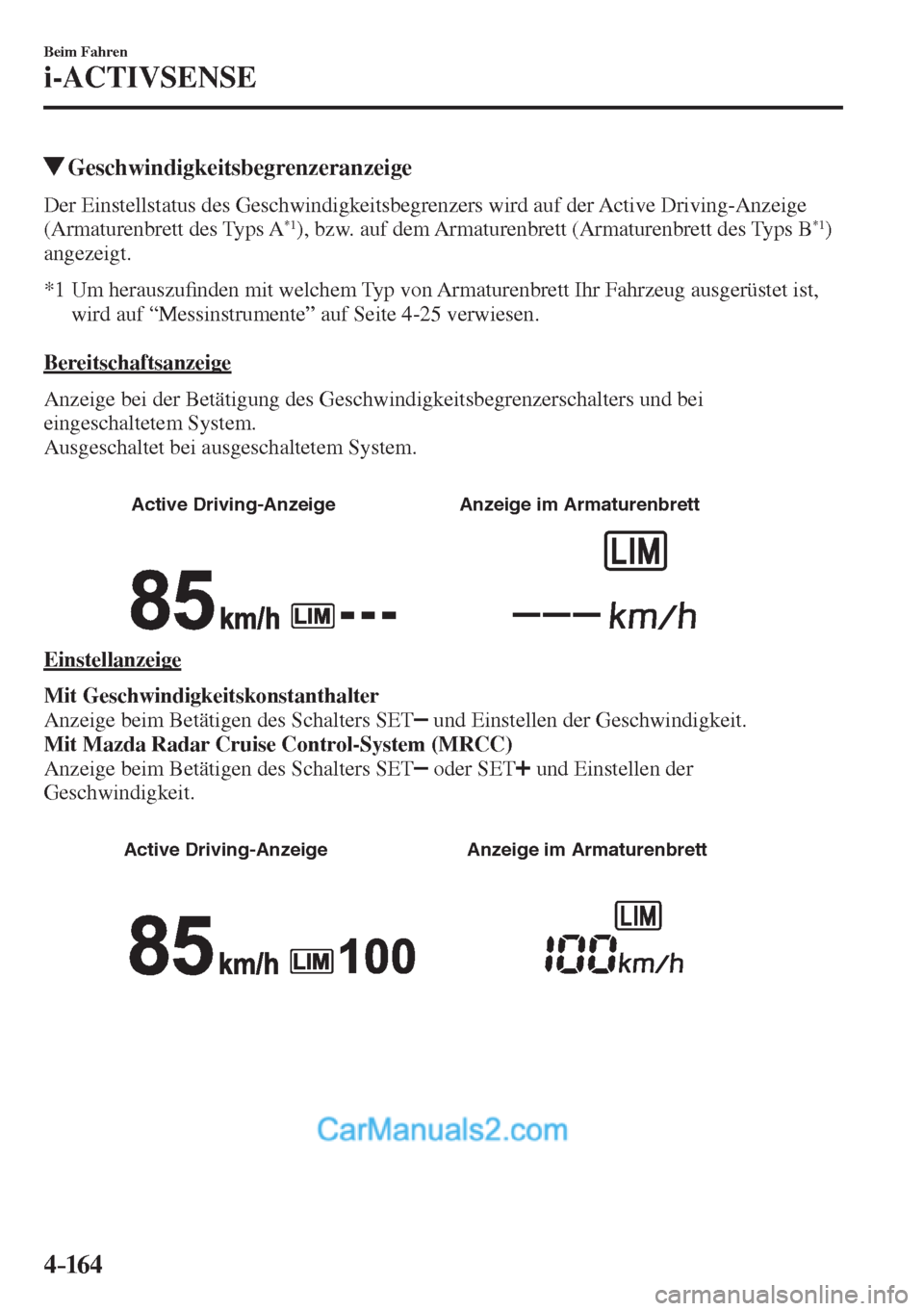

4–16 4
Beim Fahren
i-ACTIVSENSE
Geschwindigkeitsbegrenzeranzeige
Der Einstellstatus des Geschwindigkeitsbegrenzers wird auf der Active Driving-Anzeige
(Armaturenbrett des Typs A *1 ), bzw. auf dem Armaturenbrett (Armaturenbrett des Typs B *1 )
angezeigt.

*1 Um herauszu¿ nden mit welchem Typ von Armaturenbrett Ihr Fahrzeug ausgerüstet ist,
wird auf “Messinstrumente” auf Seite 4-25 verwiesen.

Bereitschaftsanzeige
Anzeige bei der Betätigung des Geschwindigkeitsbegrenzerschalters und bei
eingeschaltetem System.
Ausgeschaltet bei ausgeschaltetem System.


Active Driving-Anzeige Anzeige im Armaturenbrett

Einstellanzeige
Mit Geschwindigkeitskonstanthalter
Anzeige beim Betätigen des Schalters SET
und Einstellen der Geschwindigkeit.
Mit Mazda Radar Cruise Control-System (MRCC)
Anzeige beim Betätigen des Schalters SET
oder SET und Einstellen der
Geschwindigkeit.


Active Driving-Anzeige Anzeige im Armaturenbrett

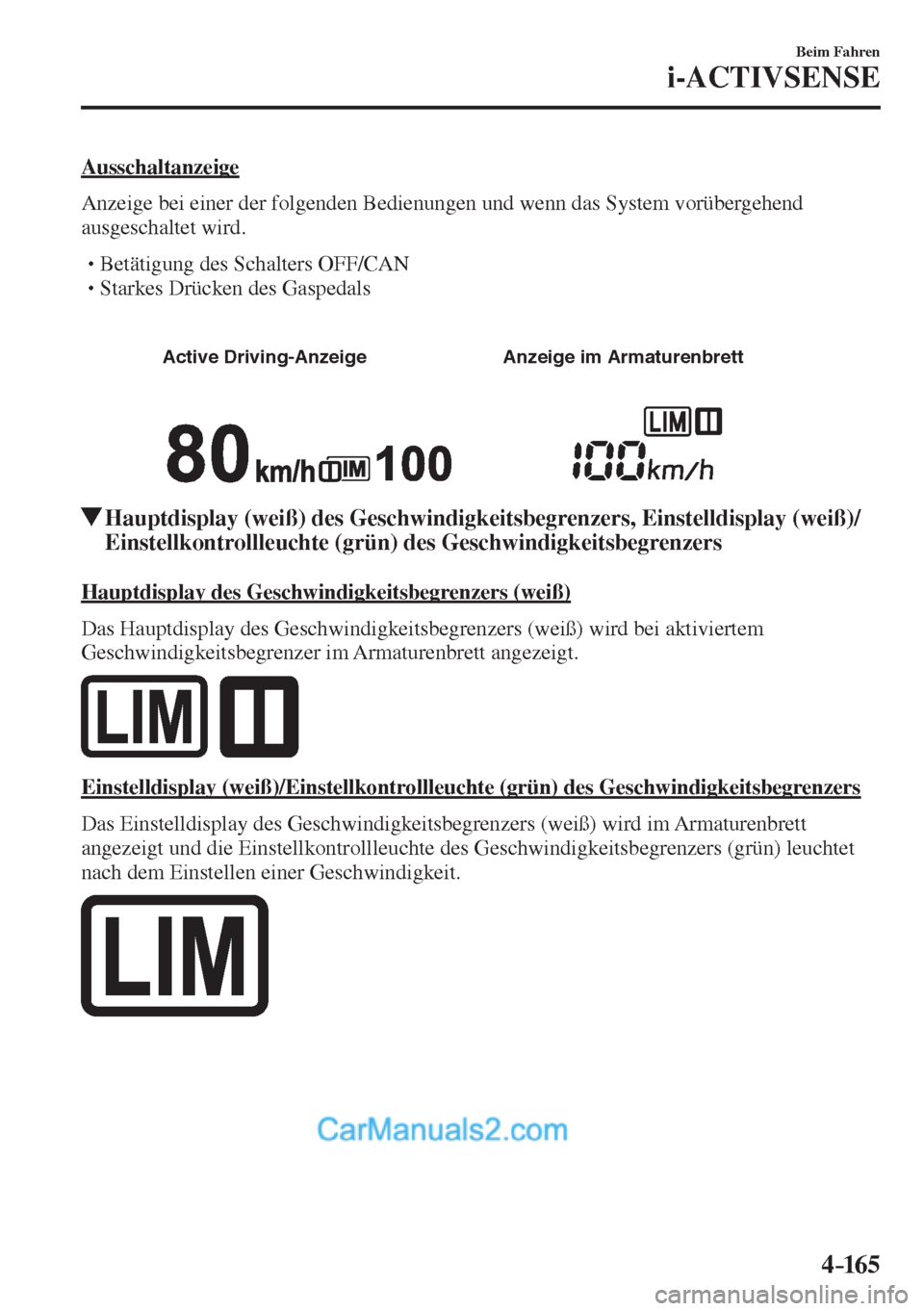

4–165
Beim Fahren
i-ACTIVSENSE
Ausschaltanzeige
Anzeige bei einer der folgenden Bedienungen und wenn das System vorübergehend
ausgeschaltet wird.



 Betätigung des Schalters OFF/CAN



 Starkes Drücken des Gaspedals


Active Driving-Anzeige Anzeige im Armaturenbrett

Hauptdisplay (weiß) des Geschwindigkeitsbegrenzers, Einstelldisplay (weiß)/
Einstellkontrollleuchte (grün) des Geschwindigkeitsbegrenzers
Hauptdisplay des Geschwindigkeitsbegrenzers (weiß)
Das Hauptdisplay des Geschwindigkeitsbegrenzers (weiß) wird bei aktiviertem
Geschwindigkeitsbegrenzer im Armaturenbrett angezeigt.


Einstelldisplay (weiß)/Einstellkontrollleuchte (grün) des Geschwindigkeitsbegrenzers
Das Einstelldisplay des Geschwindigkeitsbegrenzers (weiß) wird im Armaturenbrett
angezeigt und die Einstellkontrollleuchte des Geschwindigkeitsbegrenzers (grün) leuchtet
nach dem Einstellen einer Geschwindigkeit.

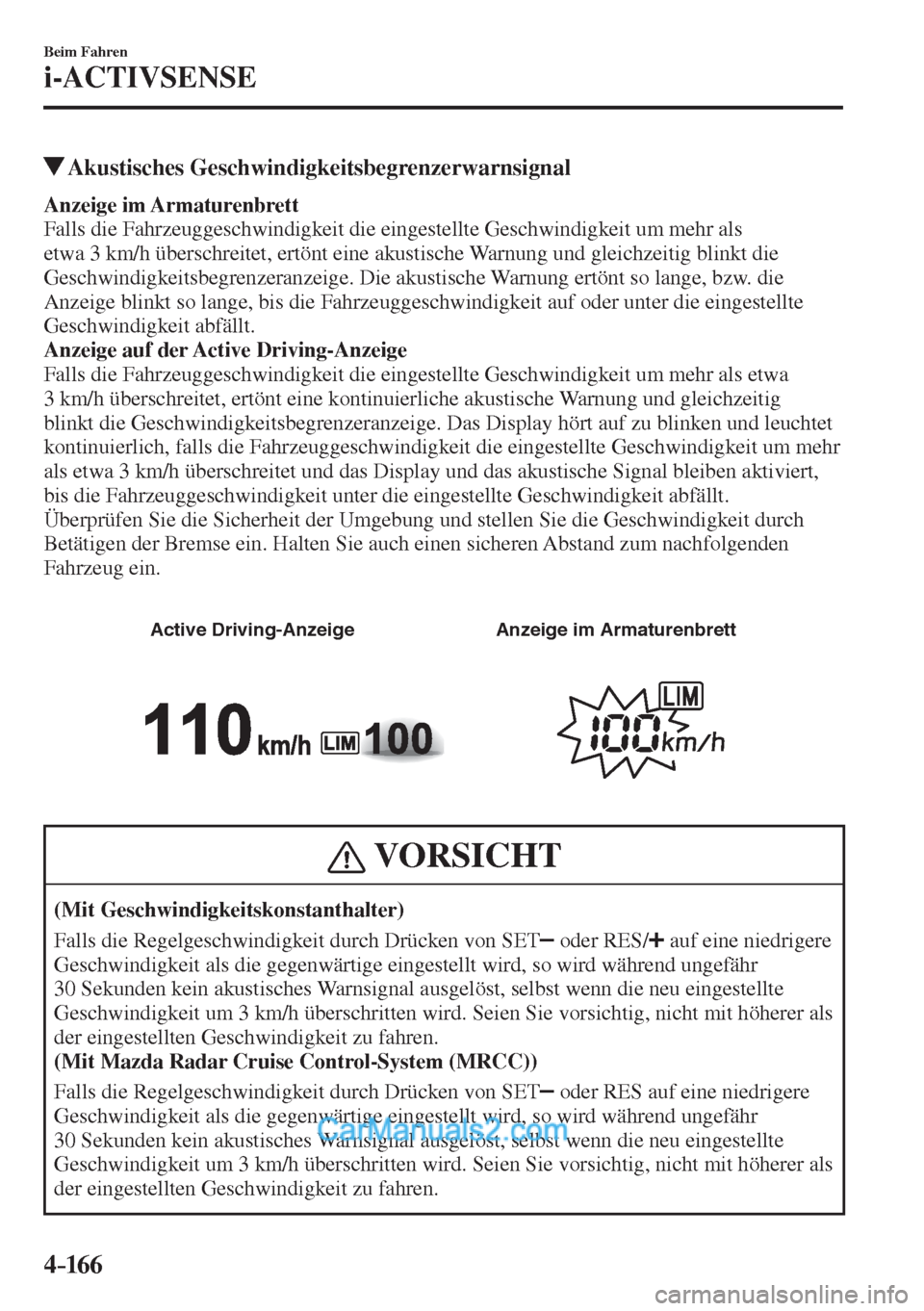

4–16 6
Beim Fahren
i-ACTIVSENSE
Akustisches Geschwindigkeitsbegrenzerwarnsignal
Anzeige im Armaturenbrett
Falls die Fahrzeuggeschwindigkeit die eingestellte Geschwindigkeit um mehr als
etwa 3 km/h überschreitet, ertönt eine akustische Warnung und gleichzeitig blinkt die
Geschwindigkeitsbegrenzeranzeige. Die akustische Warnung ertönt so lange, bzw. die
Anzeige blinkt so lange, bis die Fahrzeuggeschwindigkeit auf oder unter die eingestellte
Geschwindigkeit abfällt.
Anzeige auf der Active Driving-Anzeige
Falls die Fahrzeuggeschwindigkeit die eingestellte Geschwindigkeit um mehr als etwa
3 km/h überschreitet, ertönt eine kontinuierliche akustische Warnung und gleichzeitig
blinkt die Geschwindigkeitsbegrenzeranzeige. Das Display hört auf zu blinken und leuchtet
kontinuierlich, falls die Fahrzeuggeschwindigkeit die eingestellte Geschwindigkeit um mehr
als etwa 3 km/h überschreitet und das Display und das akustische Signal bleiben aktiviert,
bis die Fahrzeuggeschwindigkeit unter die eingestellte Geschwindigkeit abfällt.
Überprüfen Sie die Sicherheit der Umgebung und stellen Sie die Geschwindigkeit durch
Betätigen der Bremse ein. Halten Sie auch einen sicheren Abstand zum nachfolgenden
Fahrzeug ein.


Active Driving-Anzeige Anzeige im Armaturenbrett

VORSICHT
(Mit Geschwindigkeitskonstanthalter)
Falls die Regelgeschwindigkeit durch Drücken von SET
oder RES / auf eine niedrigere
Geschwindigkeit als die gegenwärtige eingestellt wird, so wird während ungefähr
30 Sekunden kein akustisches Warnsignal ausgelöst, selbst wenn die neu eingestellte
Geschwindigkeit um 3 km/h überschritten wird. Seien Sie vorsichtig, nicht mit höherer als
der eingestellten Geschwindigkeit zu fahren.
(Mit Mazda Radar Cruise Control-System (MRCC))
Falls die Regelgeschwindigkeit durch Drücken von SET
oder RES auf eine niedrigere
Geschwindigkeit als die gegenwärtige eingestellt wird, so wird während ungefähr
30 Sekunden kein akustisches Warnsignal ausgelöst, selbst wenn die neu eingestellte
Geschwindigkeit um 3 km/h überschritten wird. Seien Sie vorsichtig, nicht mit höherer als
der eingestellten Geschwindigkeit zu fahren.

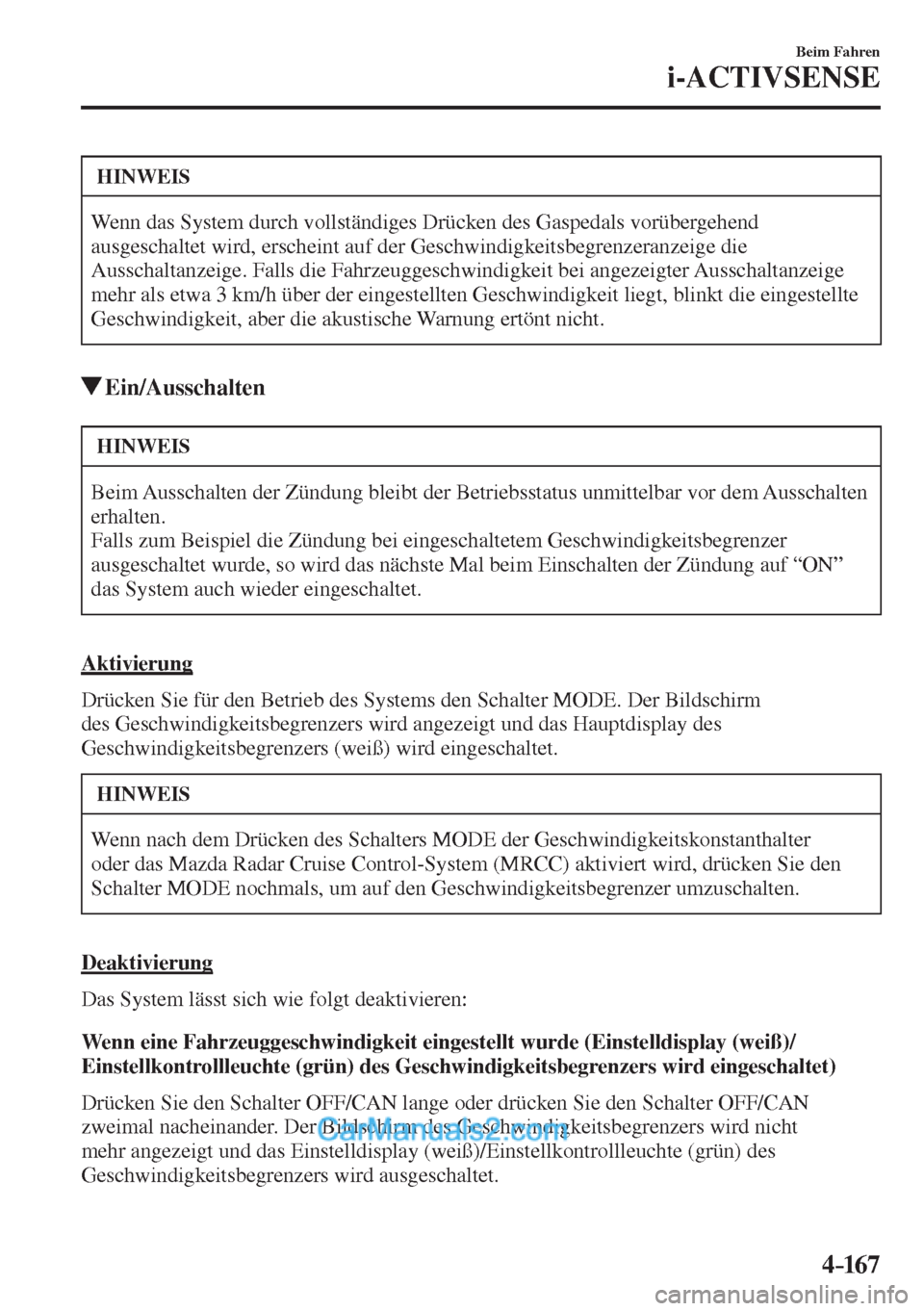

4–167
Beim Fahren
i-ACTIVSENSE
HINWEIS
Wenn das System durch vollständiges Drücken des Gaspedals vorübergehend
ausgeschaltet wird, erscheint auf der Geschwindigkeitsbegrenzeranzeige die
Ausschaltanzeige. Falls die Fahrzeuggeschwindigkeit bei angezeigter Ausschaltanzeige
mehr als etwa 3 km/h über der eingestellten Geschwindigkeit liegt, blinkt die eingestellte
Geschwindigkeit, aber die akustische Warnung ertönt nicht.
Ein/Ausschalten
HINWEIS
Beim Ausschalten der Zündung bleibt der Betriebsstatus unmittelbar vor dem Ausschalten
erhalten.
Falls zum Beispiel die Zündung bei eingeschaltetem Geschwindigkeitsbegrenzer
ausgeschaltet wurde, so wird das nächste Mal beim Einschalten der Zündung auf “ON”
das System auch wieder eingeschaltet.
Aktivierung
Drücken Sie für den Betrieb des Systems den Schalter MODE. Der Bildschirm
des Geschwindigkeitsbegrenzers wird angezeigt und das Hauptdisplay des
Geschwindigkeitsbegrenzers (weiß) wird eingeschaltet.
HINWEIS
Wenn nach dem Drücken des Schalters MODE der Geschwindigkeitskonstanthalter
oder das Mazda Radar Cruise Control-System (MRCC) aktiviert wird, drücken Sie den
Schalter MODE nochmals, um auf den Geschwindigkeitsbegrenzer umzuschalten.
Deaktivierung
Das System lässt sich wie folgt deaktivieren:
Wenn eine Fahrzeuggeschwindigkeit eingestellt wurde (Einstelldisplay (weiß)/
Einstellkontrollleuchte (grün) des Geschwindigkeitsbegrenzers wird eingeschaltet)
Drücken Sie den Schalter OFF/CAN lange oder drücken Sie den Schalter OFF/CAN
zweimal nacheinander. Der Bildschirm des Geschwindigkeitsbegrenzers wird nicht
mehr angezeigt und das Einstelldisplay (weiß)/Einstellkontrollleuchte (grün) des
Geschwindigkeitsbegrenzers wird ausgeschaltet.
