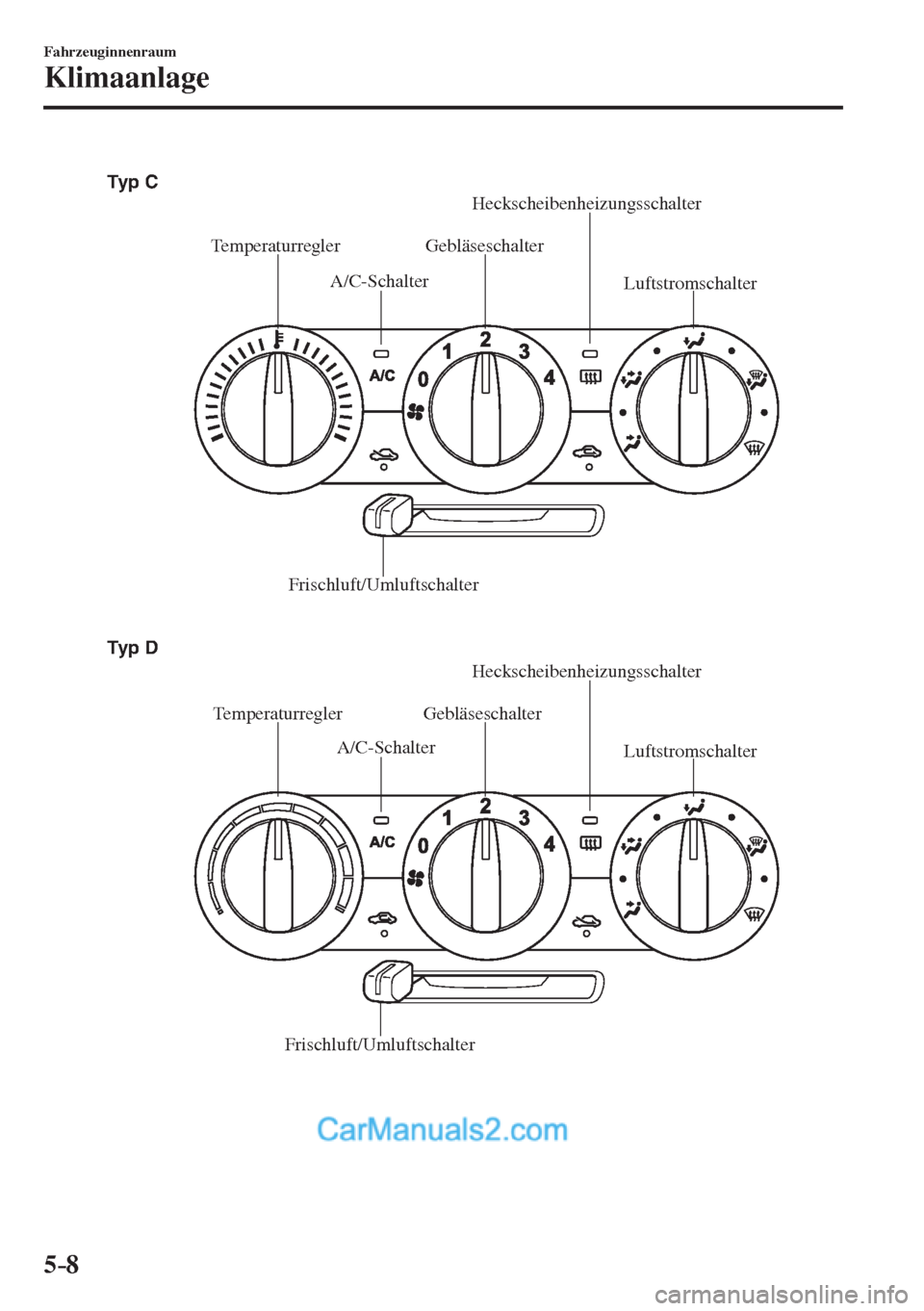

2017 MAZDA MODEL 2 Betriebsanleitung (in German)

5–8
Fahrzeuginnenraum
Klimaanlage

Temperaturregler GebläseschalterHeckscheibenheizungsschalter
A/C-Schalter
A/C-Schalter Frischluft/UmluftschalterLuftstromschalter
Temperaturregler GebläseschalterHeckscheibenheizungsschalter
Frischluft/UmluftschalterLuftstromschalter Typ C
Typ D

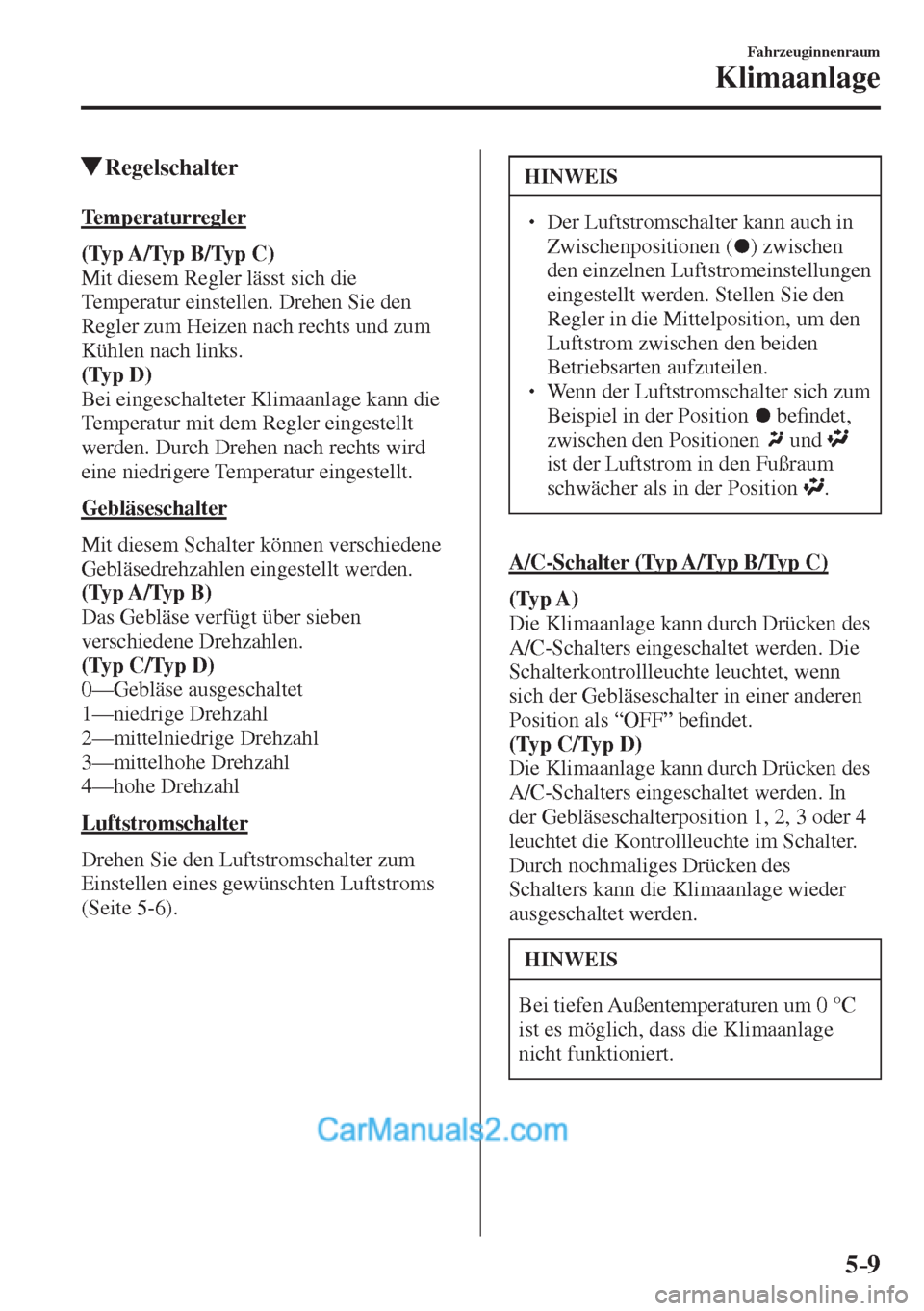

5–9
Fahrzeuginnenraum
Klimaanlage
Regelschalter
Temperaturregler
(Typ A/Typ B/Typ C)
Mit diesem Regler lässt sich die
Temperatur einstellen. Drehen Sie den
Regler zum Heizen nach rechts und zum
Kühlen nach links.
(Typ D)
Bei eingeschalteter Klimaanlage kann die
Temperatur mit dem Regler eingestellt
werden. Durch Drehen nach rechts wird
eine niedrigere Temperatur eingestellt.
Gebläseschalter
Mit diesem Schalter können verschiedene
Gebläsedrehzahlen eingestellt werden.
(Typ A/Typ B)
Das Gebläse verfügt über sieben
verschiedene Drehzahlen.
(Typ C/Typ D)
0—Gebläse ausgeschaltet
1—niedrige Drehzahl
2—mittelniedrige Drehzahl
3—mittelhohe Drehzahl
4—hohe Drehzahl
Luftstromschalter
Drehen Sie den Luftstromschalter zum
Einstellen eines gewünschten Luftstroms
(Seite 5-6 ).
HINWEIS

 Der Luftstromschalter kann auch in
Zwischenpositionen (
) zwischen
den einzelnen Luftstromeinstellungen
eingestellt werden. Stellen Sie den
Regler in die Mittelposition, um den
Luftstrom zwischen den beiden
Betriebsarten aufzuteilen.
  Wenn der Luftstromschalter sich zum
Beispiel in der Position
be¿ ndet,
zwischen den Positionen
und
ist der Luftstrom in den Fußraum
schwächer als in der Position
.
A/C-Schalter (Typ A/Typ B/Typ C)
(Typ A)
Die Klimaanlage kann durch Drücken des
A/C-Schalters eingeschaltet werden. Die
Schalterkontrollleuchte leuchtet, wenn
sich der Gebläseschalter in einer anderen
Position als “OFF” be¿ ndet.
(Typ C/Typ D)
Die Klimaanlage kann durch Drücken des
A/C-Schalters eingeschaltet werden. In
der Gebläseschalterposition 1, 2, 3 oder 4
leuchtet die Kontrollleuchte im Schalter.
Durch nochmaliges Drücken des
Schalters kann die Klimaanlage wieder
ausgeschaltet werden.
HINWEIS
Bei tiefen Außentemperaturen um 0 °C
ist es möglich, dass die Klimaanlage
nicht funktioniert.

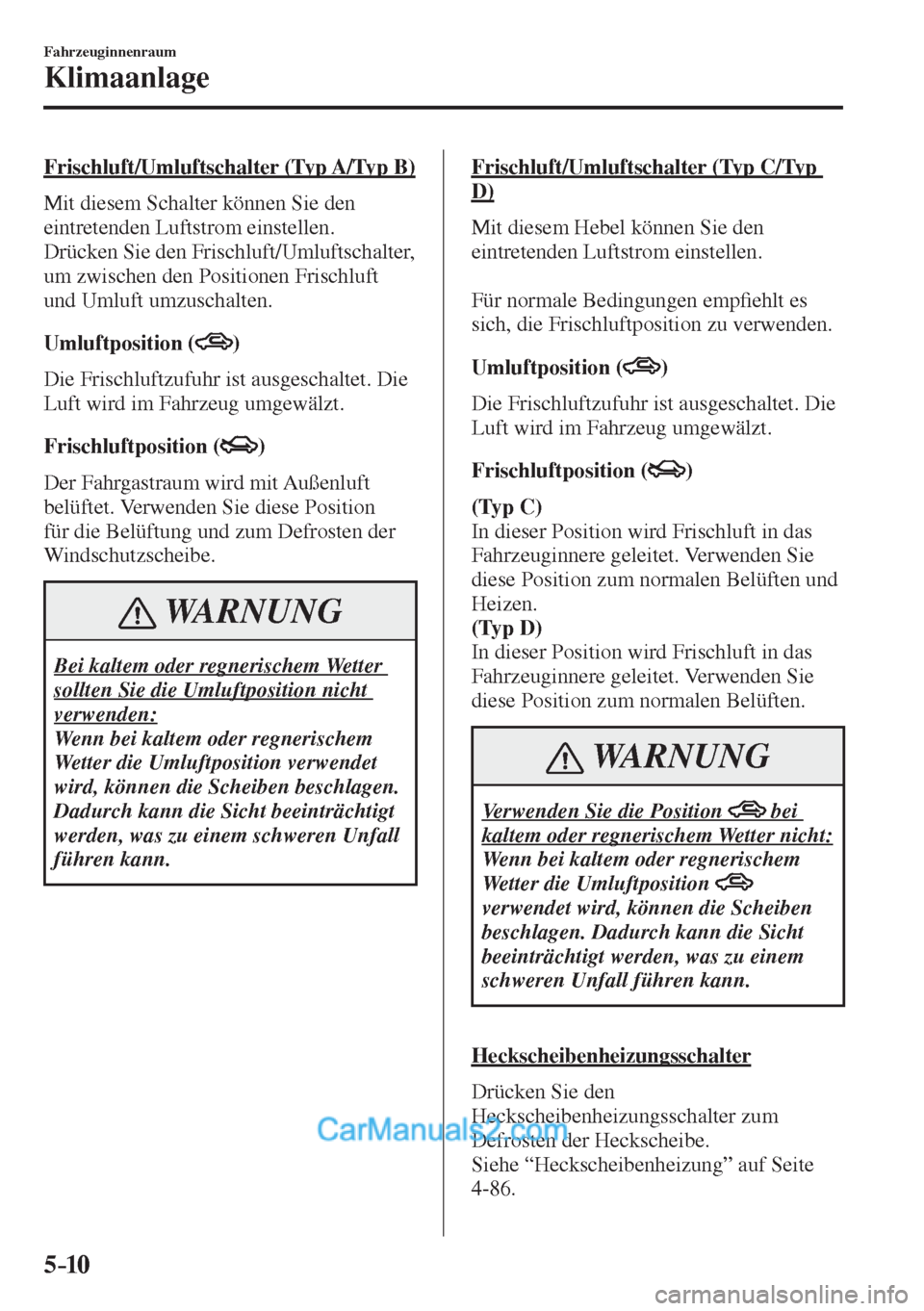

5–10
Fahrzeuginnenraum
Klimaanlage
Frischluft/Umluftschalter (Typ A/Typ B)
Mit diesem Schalter können Sie den
eintretenden Luftstrom einstellen.
Drücken Sie den Frischluft/Umluftschalter,
um zwischen den Positionen Frischluft
und Umluft umzuschalten.
Umluftposition (
)
Die Frischluftzufuhr ist ausgeschaltet. Die
Luft wird im Fahrzeug umgewälzt.
Frischluftposition (
)
Der Fahrgastraum wird mit Außenluft
belüftet. Verwenden Sie diese Position
für die Belüftung und zum Defrosten der
Windschutzscheibe.
WARNUNG
Bei kaltem oder regnerischem Wetter
sollten Sie die Umluftposition nicht
verwenden:
Wenn bei kaltem oder regnerischem
Wetter die Umluftposition verwendet
wird, können die Scheiben beschlagen.
Dadurch kann die Sicht beeinträchtigt
werden, was zu einem schweren Unfall
führen kann.
Frischluft/Umluftschalter (Typ C/Typ
D)
Mit diesem Hebel können Sie den
eintretenden Luftstrom einstellen.

Für normale Bedingungen emp¿ ehlt es
sich, die Frischluftposition zu verwenden.
Umluftposition (
)
Die Frischluftzufuhr ist ausgeschaltet. Die
Luft wird im Fahrzeug umgewälzt.
Frischluftposition (
)
(Typ C)
In dieser Position wird Frischluft in das
Fahrzeuginnere geleitet. Verwenden Sie
diese Position zum normalen Belüften und
Heizen.
(Typ D)
In dieser Position wird Frischluft in das
Fahrzeuginnere geleitet. Verwenden Sie
diese Position zum normalen Belüften.
WARNUNG
Verwenden Sie die Position bei
kaltem oder regnerischem Wetter nicht:
Wenn bei kaltem oder regnerischem
Wetter die Umluftposition

verwendet wird, können die Scheiben
beschlagen. Dadurch kann die Sicht
beeinträchtigt werden, was zu einem
schweren Unfall führen kann.
Heckscheibenheizungsschalter
Drücken Sie den
Heckscheibenheizungsschalter zum
Defrosten der Heckscheibe.
Siehe “Heckscheibenheizung” auf Seite
4-86 .

5–11
Fahrzeuginnenraum
Klimaanlage
*nur bestimmte Modelle
Heizen *
1. Stellen Sie den Luftstromschalter in die
Position
.
2. (Typ A/Typ B)
Stellen Sie den Frischluft/
Umluftschalter in die
Frischluftposition.
(Typ C)
Stellen Sie den Frischluft/
Umluftschalter in die Position
.
3. Stellen Sie mit dem Temperaturregler
eine hohe Temperatur ein.
4. Stellen Sie mit dem Gebläseschalter die
gewünschte Gebläsedrehzahl ein.
5. (Typ A/Typ C)
Schalten Sie die Klimaanlage ein,
wenn Sie die Luft gleichzeitig auch
entfeuchten wollen.

HINWEIS
  Falls die Windschutzscheibe
beschlägt, stellen Sie den
Luftstromschalter in die Position
.   (Typ A/Typ C)  Wenn Sie kühlere Luft in den
Kopfraum leiten wollen, stellen Sie
den Luftstromschalter in die Position

und stellen Sie die gewünschte
Temperatur mit dem
Temperaturregler ein.
  Die in den Fußraum strömende Luft
ist wärmer als die in den Kopfraum
strömende Luft (außer wenn der
Temperaturregler ganz nach rechts
oder links gedreht wird).
Kühlen (mit Klimaanlage)
1. Stellen Sie den Luftstromschalter in die
Position
.
2. Stellen Sie den Temperaturregler auf
kalt.
3. Stellen Sie mit dem Gebläseschalter die
gewünschte Gebläsedrehzahl ein.
4. Schalten Sie die Klimaanlage durch
Drücken des A/C -Schalters ein.
5. Stellen Sie nach Beginn der
Kühlwirkung den Gebläseschalter
und den Temperaturregler für einen
maximalen Komfort ein.

VORSICHT
Kontrollieren Sie, ob die Warnleuchte
für hohe Kühlmitteltemperatur nicht
auÀ euchtet oder blinkt, wenn Sie mit
eingeschalteter Klimaanlage starke
Steigungen befahren oder sich in einem
Verkehrsstau be¿ nden (Seite 4-42 ).
Dadurch kann sich der Motor
überhitzen. Stellen Sie die Klimaanlage
ab, sobald die Warnleuchte auÀ euchtet
oder blinkt (Seite 7-33 ).

5–12
Fahrzeuginnenraum
Klimaanlage
HINWEIS
  (Typ A/Typ B)  Stellen Sie für maximale Kühlung
mit dem Temperaturregler die
niedrigste Temperatur ein, stellen Sie
den Frischluft/Umluftschalter in die
Umluftposition und drehen Sie den
Gebläseschalter ganz nach rechts.
  (Typ C/Typ D)  Stellen Sie für maximale Kühlung
mit dem Temperaturregler die
niedrigste Temperatur ein, stellen Sie
den Frischluft/Umluftschalter in die
Umluftposition und stellen Sie den
Gebläseschalter in die Stellung 4.
  (Typ A/Typ C)  Wenn Sie wärmere Luft in den
Fußraum leiten wollen, stellen Sie
den Luftstromschalter in die Position

und stellen Sie die gewünschte
Temperatur mit dem
Temperaturregler ein.
  Die in den Fußraum strömende Luft
ist wärmer als die in den Kopfraum
strömende Luft (außer wenn der
Temperaturregler ganz nach rechts
oder links gedreht wird).
Belüftung
1. Stellen Sie den Luftstromschalter in die
Position
.
2. (Typ A/Typ B)
Stellen Sie den Frischluft/
Umluftschalter in die
Frischluftposition.
(Typ C/Typ D)
Stellen Sie den Frischluft/
Umluftschalter in die Position
.
3. Stellen Sie mit dem Temperaturregler
die gewünschte Temperatur ein.
4. Stellen Sie mit dem Gebläseschalter die
gewünschte Gebläsedrehzahl ein.

Defrosten der Windschutzscheibe
1. Stellen Sie den Luftstromschalter in die
Position
.
2. (Typ C/Typ D)
Stellen Sie den Frischluft/
Umluftschalter in die Position
.
3. Stellen Sie mit dem Temperaturregler
die gewünschte Temperatur ein.
4. Stellen Sie mit dem Gebläseschalter die
gewünschte Gebläsedrehzahl ein.
5. (Typ A/Typ C)
Schalten Sie die Klimaanlage ein,
wenn Sie die Luft gleichzeitig auch
entfeuchten wollen.
(Typ D)
Die Klimaanlage kann durch Drücken
des A/C-Schalters eingeschaltet
werden.

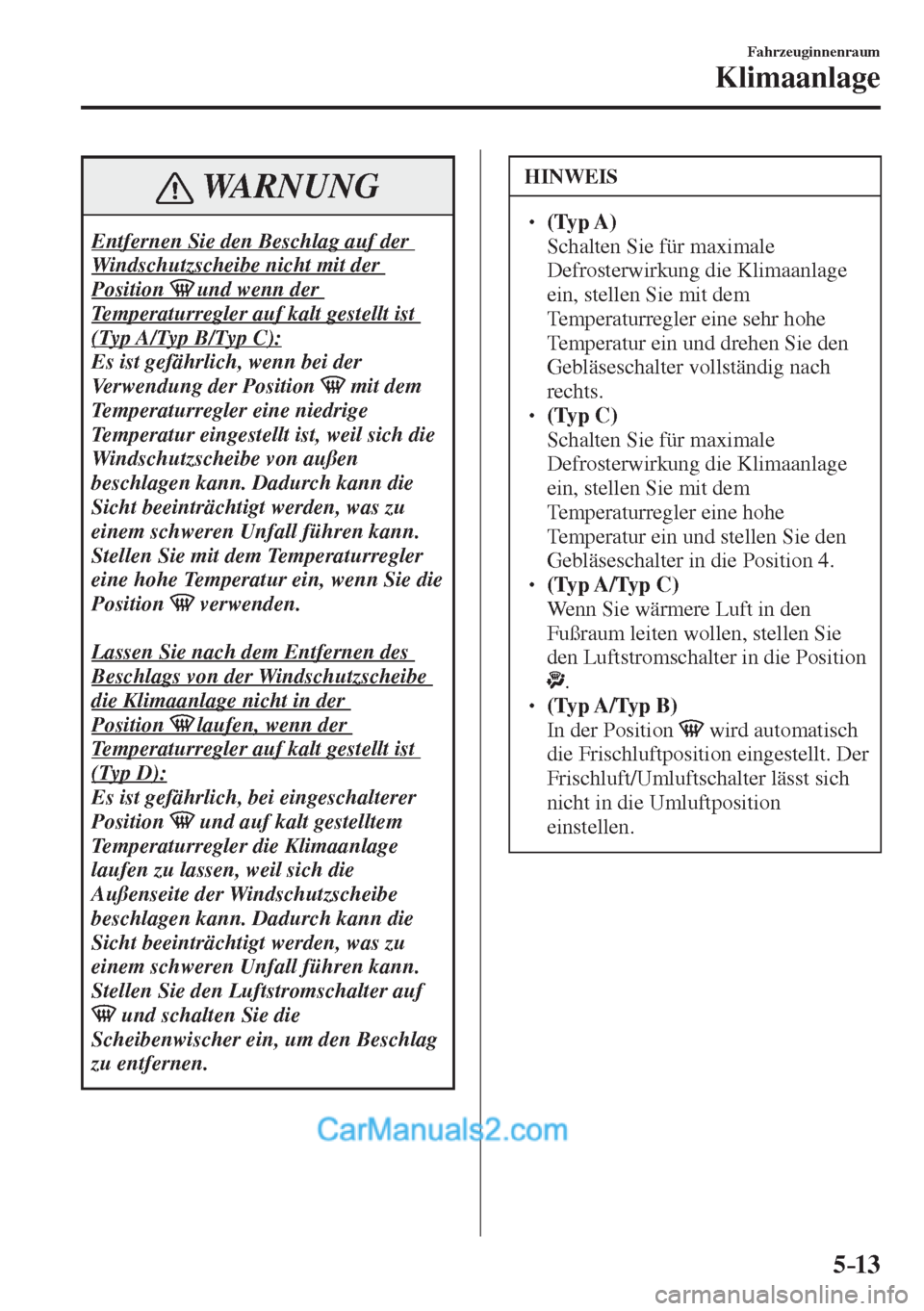

5–13
Fahrzeuginnenraum
Klimaanlage
WARNUNG
Entfernen Sie den Beschlag auf der
Windschutzscheibe nicht mit der
Position und wenn der
Temperaturregler auf kalt gestellt ist
(Typ A/Typ B/Typ C):
Es ist gefährlich, wenn bei der
Verwendung der Position
mit dem
Temperaturregler eine niedrige
Temperatur eingestellt ist, weil sich die
Windschutzscheibe von außen
beschlagen kann. Dadurch kann die
Sicht beeinträchtigt werden, was zu
einem schweren Unfall führen kann.
Stellen Sie mit dem Temperaturregler
eine hohe Temperatur ein, wenn Sie die
Position
verwenden.

Lassen Sie nach dem Entfernen des
Beschlags von der Windschutzscheibe
die Klimaanlage nicht in der
Position laufen, wenn der
Temperaturregler auf kalt gestellt ist
(Typ D):
Es ist gefährlich, bei eingeschalterer
Position
und auf kalt gestelltem
Temperaturregler die Klimaanlage
laufen zu lassen, weil sich die
Außenseite der Windschutzscheibe
beschlagen kann. Dadurch kann die
Sicht beeinträchtigt werden, was zu
einem schweren Unfall führen kann.
Stellen Sie den Luftstromschalter auf

und schalten Sie die
Scheibenwischer ein, um den Beschlag
zu entfernen.
HINWEIS
  (Typ A)  Schalten Sie für maximale
Defrosterwirkung die Klimaanlage
ein, stellen Sie mit dem
Temperaturregler eine sehr hohe
Temperatur ein und drehen Sie den
Gebläseschalter vollständig nach
rechts.
  (Typ C)  Schalten Sie für maximale
Defrosterwirkung die Klimaanlage
ein, stellen Sie mit dem
Temperaturregler eine hohe
Temperatur ein und stellen Sie den
Gebläseschalter in die Position 4.
  (Typ A/Typ C)  Wenn Sie wärmere Luft in den
Fußraum leiten wollen, stellen Sie
den Luftstromschalter in die Position

.   (Typ A/Typ B)  In der Position wird automatisch
die Frischluftposition eingestellt. Der
Frischluft/Umluftschalter lässt sich
nicht in die Umluftposition
einstellen.

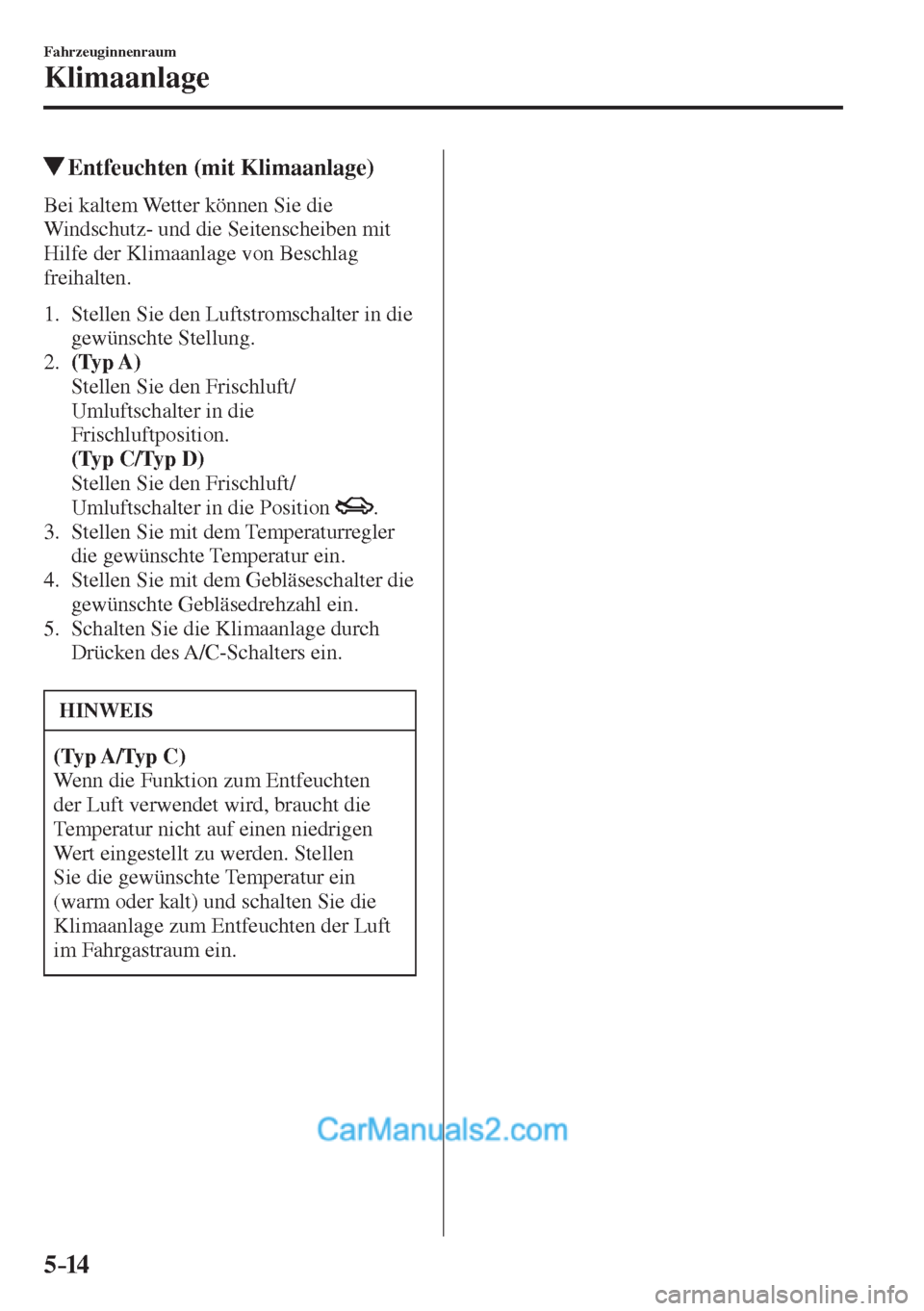

5–14
Fahrzeuginnenraum
Klimaanlage
Entfeuchten (mit Klimaanlage)
Bei kaltem Wetter können Sie die
Windschutz- und die Seitenscheiben mit
Hilfe der Klimaanlage von Beschlag
freihalten.

1. Stellen Sie den Luftstromschalter in die
gewünschte Stellung.
2. (Typ A)
Stellen Sie den Frischluft/
Umluftschalter in die
Frischluftposition.
(Typ C/Typ D)
Stellen Sie den Frischluft/
Umluftschalter in die Position
.
3. Stellen Sie mit dem Temperaturregler
die gewünschte Temperatur ein.
4. Stellen Sie mit dem Gebläseschalter die
gewünschte Gebläsedrehzahl ein.
5. Schalten Sie die Klimaanlage durch
Drücken des A/C -Schalters ein.

HINWEIS
(Typ A/Typ C)
Wenn die Funktion zum Entfeuchten
der Luft verwendet wird, braucht die
Temperatur nicht auf einen niedrigen
Wert eingestellt zu werden. Stellen
Sie die gewünschte Temperatur ein
(warm oder kalt) und schalten Sie die
Klimaanlage zum Entfeuchten der Luft
im Fahrgastraum ein.

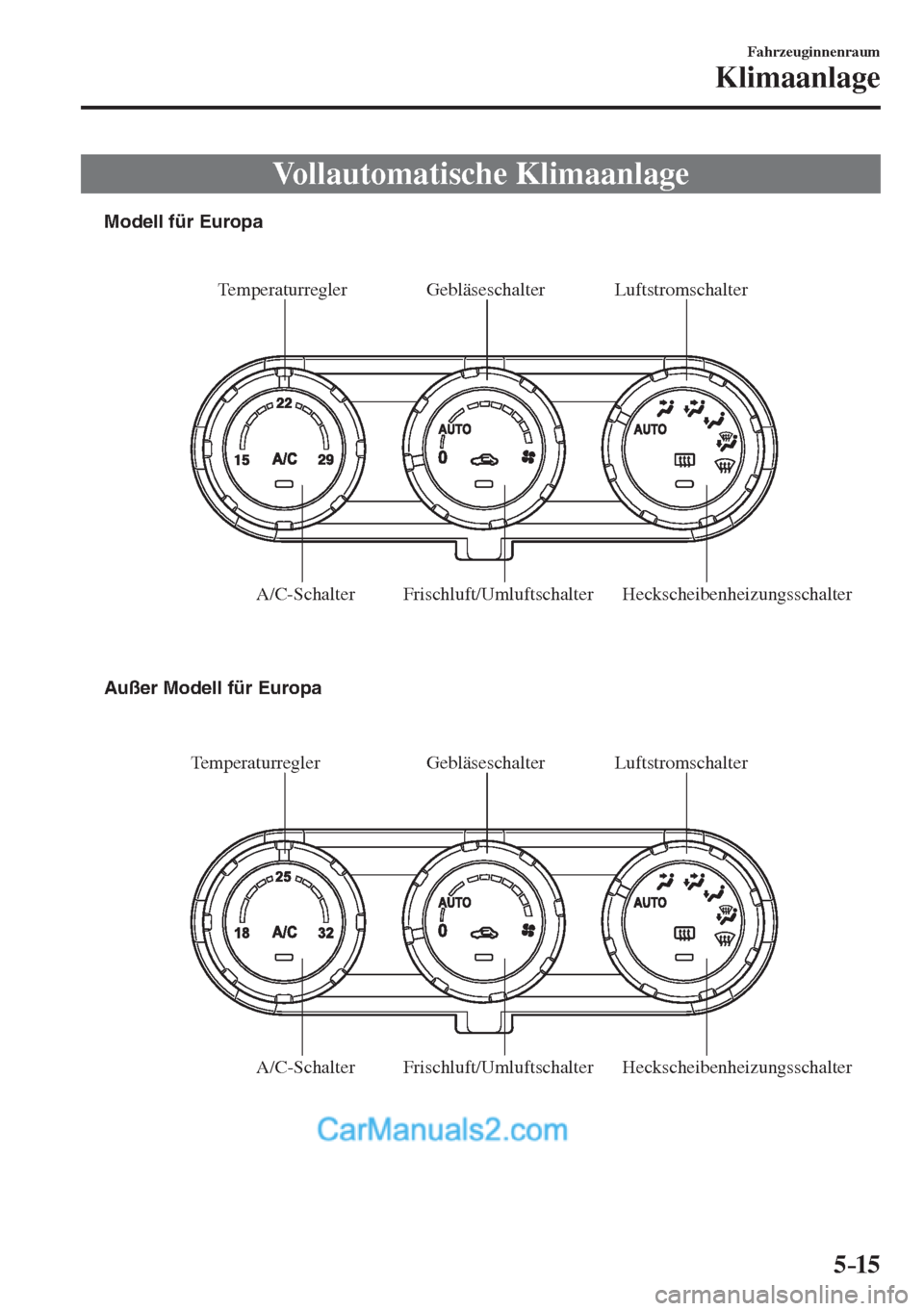

5–15
Fahrzeuginnenraum
Klimaanlage
Vollautomatische Klimaanlage

Temperaturregler Gebläseschalter Luftstromschalter
A/C-Schalter Frischluft/Umluftschalter Heckscheibenheizungsschalter Modell für Europa
Außer Modell für Europa
Temperaturregler Gebläseschalter Luftstromschalter
A/C-Schalter Frischluft/Umluftschalter Heckscheibenheizungsschalter
