2017 MAZDA MODEL 2 Betriebsanleitung (in German)

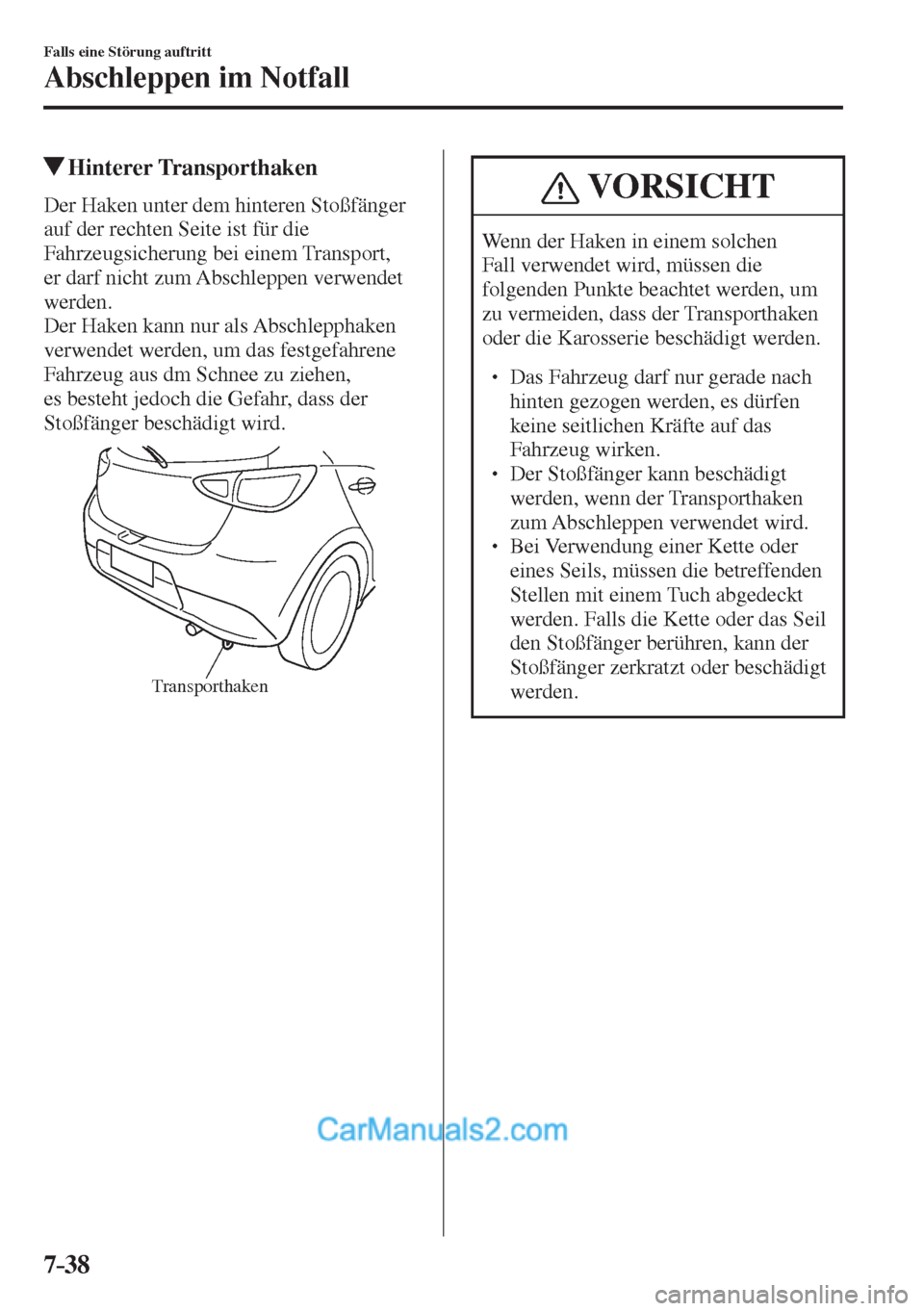

7–38
Falls eine Störung auftritt
Abschleppen im Notfall
Hinterer Transporthaken
Der Haken unter dem hinteren Stoßfänger
auf der rechten Seite ist für die
Fahrzeugsicherung bei einem Transport,
er darf nicht zum Abschleppen verwendet
werden.
Der Haken kann nur als Abschlepphaken
verwendet werden, um das festgefahrene
Fahrzeug aus dm Schnee zu ziehen,
es besteht jedoch die Gefahr, dass der
Stoßfänger beschädigt wird.

Transporthaken
VORSICHT
Wenn der Haken in einem solchen
Fall verwendet wird, müssen die
folgenden Punkte beachtet werden, um
zu vermeiden, dass der Transporthaken
oder die Karosserie beschädigt werden.

 Das Fahrzeug darf nur gerade nach
hinten gezogen werden, es dürfen
keine seitlichen Kräfte auf das
Fahrzeug wirken.
  Der Stoßfänger kann beschädigt
werden, wenn der Transporthaken
zum Abschleppen verwendet wird.
  Bei Verwendung einer Kette oder
eines Seils, müssen die betreffenden
Stellen mit einem Tuch abgedeckt
werden. Falls die Kette oder das Seil
den Stoßfänger berühren, kann der
Stoßfänger zerkratzt oder beschädigt
werden.

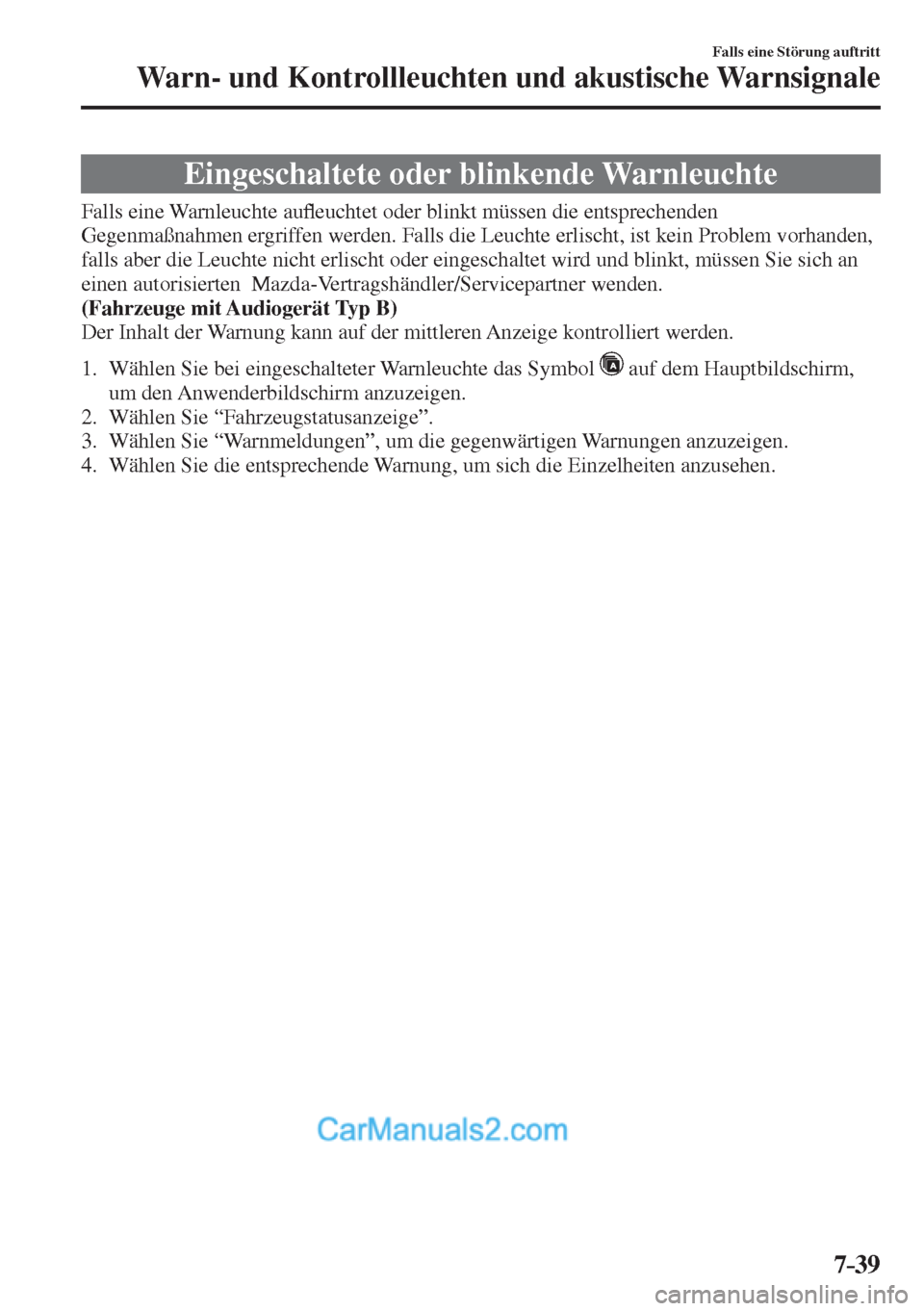

7–39
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
Eingeschaltete oder blinkende Warnleuchte
Falls eine Warnleuchte auÀ euchtet oder blinkt müssen die entsprechenden
Gegenmaßnahmen ergriffen werden. Falls die Leuchte erlischt, ist kein Problem vorhanden,
falls aber die Leuchte nicht erlischt oder eingeschaltet wird und blinkt, müssen Sie sich an
einen autorisierten Mazda-Vertragshändler/Servicepartner wenden.
(Fahrzeuge mit Audiogerät Typ B)
Der Inhalt der Warnung kann auf der mittleren Anzeige kontrolliert werden.

1. Wählen Sie bei eingeschalteter Warnleuchte das Symbol auf dem Hauptbildschirm,
um den Anwenderbildschirm anzuzeigen.
2. Wählen Sie “Fahrzeugstatusanzeige”.
3. Wählen Sie “Warnmeldungen”, um die gegenwärtigen Warnungen anzuzeigen.
4. Wählen Sie die entsprechende Warnung, um sich die Einzelheiten anzusehen.

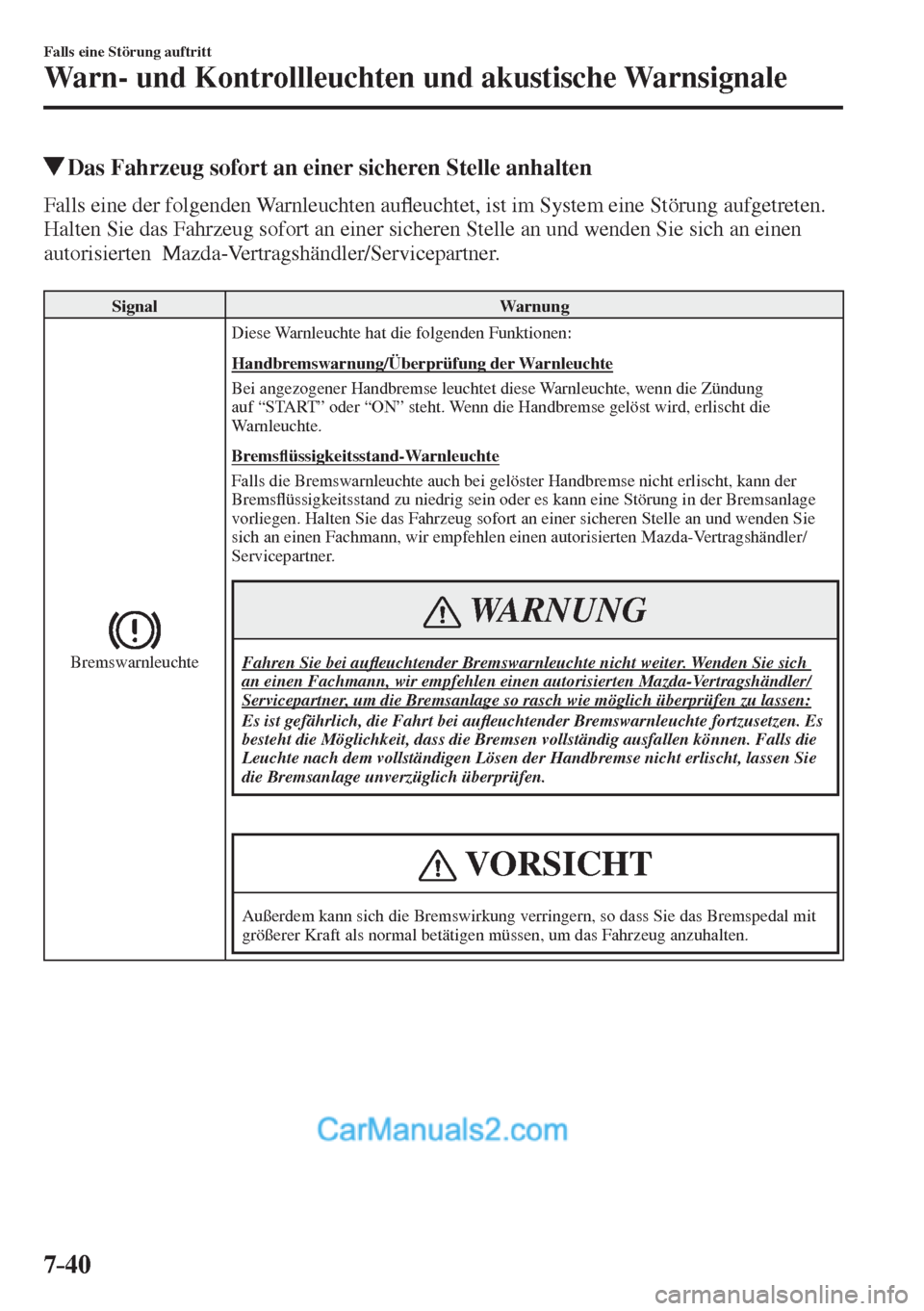

7–40
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
Das Fahrzeug sofort an einer sicheren Stelle anhalten
Falls eine der folgenden Warnleuchten auÀ euchtet, ist im System eine Störung aufgetreten.
Halten Sie das Fahrzeug sofort an einer sicheren Stelle an und wenden Sie sich an einen
autorisierten Mazda-Vertragshändler/Servicepartner.

Signal Warnung


Bremswarnleuchte
Diese Warnleuchte hat die folgenden Funktionen:
Handbremswarnung/Überprüfung der Warnleuchte
Bei angezogener Handbremse leuchtet diese Warnleuchte, wenn die Zündung
auf “START” oder “ON” steht. Wenn die Handbremse gelöst wird, erlischt die
Warnleuchte.
B r e m sÀ üssigkeitsstand-Warnleuchte
Falls die Bremswarnleuchte auch bei gelöster Handbremse nicht erlischt, kann der
BremsÀ üssigkeitsstand zu niedrig sein oder es kann eine Störung in der Bremsanlage
vorliegen. Halten Sie das Fahrzeug sofort an einer sicheren Stelle an und wenden Sie
sich an einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner.
WARNUNG
Fahren Sie bei auÀ euchtender Bremswarnleuchte nicht weiter. Wenden Sie sich
an einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner, um die Bremsanlage so rasch wie möglich überprüfen zu lassen:
Es ist gefährlich, die Fahrt bei auÀ euchtender Bremswarnleuchte fortzusetzen. Es
besteht die Möglichkeit, dass die Bremsen vollständig ausfallen können. Falls die
Leuchte nach dem vollständigen Lösen der Handbremse nicht erlischt, lassen Sie
die Bremsanlage unverzüglich überprüfen.
VORSICHT
Außerdem kann sich die Bremswirkung verringern, so dass Sie das Bremspedal mit
größerer Kraft als normal betätigen müssen, um das Fahrzeug anzuhalten.

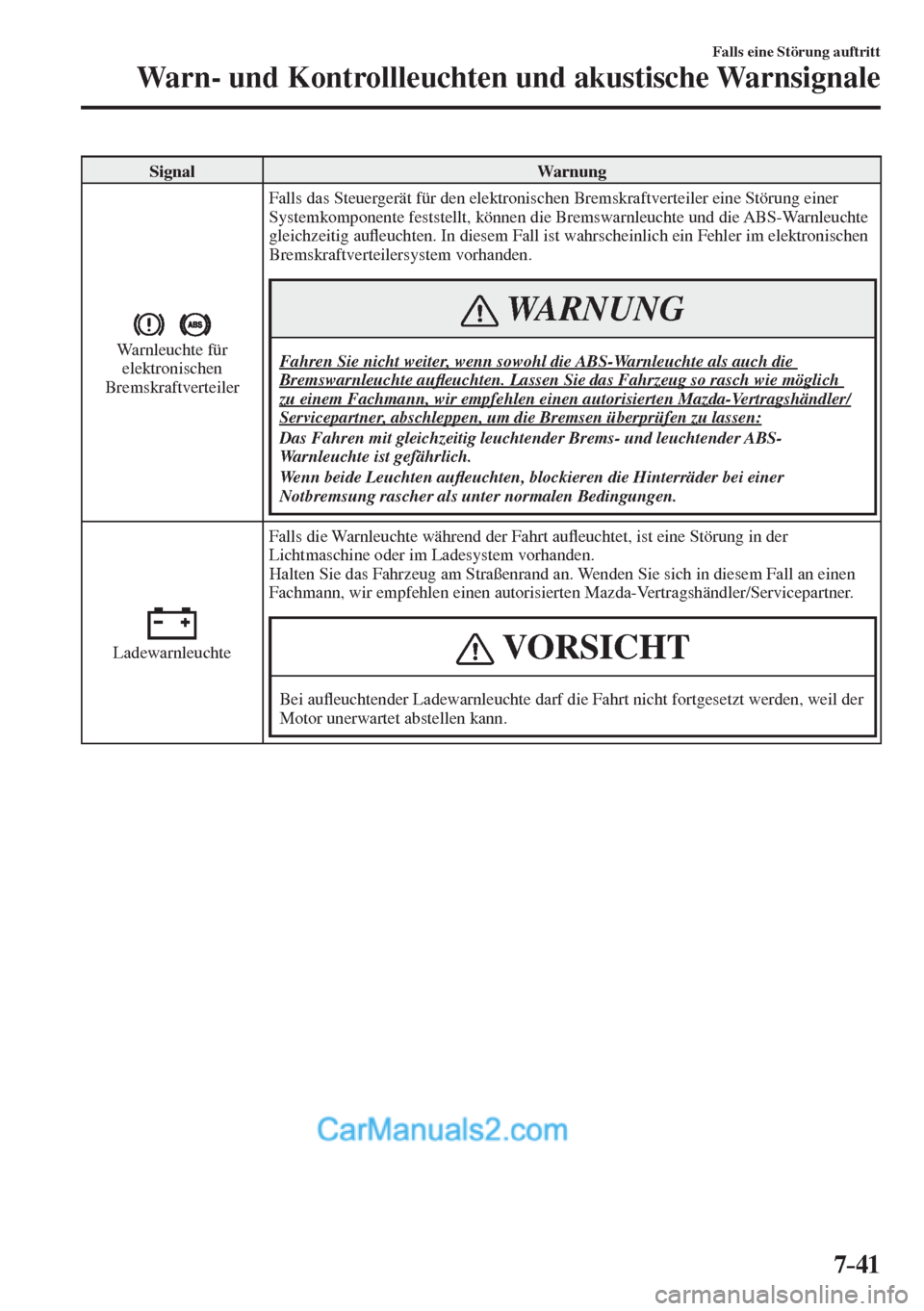

7–41
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
Signal Warnung


Warnleuchte für
elektronischen
Bremskraftverteiler Falls das Steuergerät für den elektronischen Bremskraftverteiler eine Störung einer
Systemkomponente feststellt, können die Bremswarnleuchte und die ABS-Warnleuchte
gleichzeitig auÀ euchten. In diesem Fall ist wahrscheinlich ein Fehler im elektronischen
Bremskraftverteilersystem vorhanden. WARNUNG
Fahren Sie nicht weiter, wenn sowohl die ABS-Warnleuchte als auch die
Bremswarnleuchte auÀ euchten. Lassen Sie das Fahrzeug so rasch wie möglich
zu einem Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner, abschleppen, um die Bremsen überprüfen zu lassen:
Das Fahren mit gleichzeitig leuchtender Brems- und leuchtender ABS-
Warnleuchte ist gefährlich.
Wenn beide Leuchten auÀ euchten, blockieren die Hinterräder bei einer
Notbremsung rascher als unter normalen Bedingungen.


Ladewarnleuchte Falls die Warnleuchte während der Fahrt auÀ euchtet, ist eine Störung in der
Lichtmaschine oder im Ladesystem vorhanden.
Halten Sie das Fahrzeug am Straßenrand an. Wenden Sie sich in diesem Fall an einen
Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner. VORSICHT
Bei auÀ euchtender Ladewarnleuchte darf die Fahrt nicht fortgesetzt werden, weil der
Motor unerwartet abstellen kann.

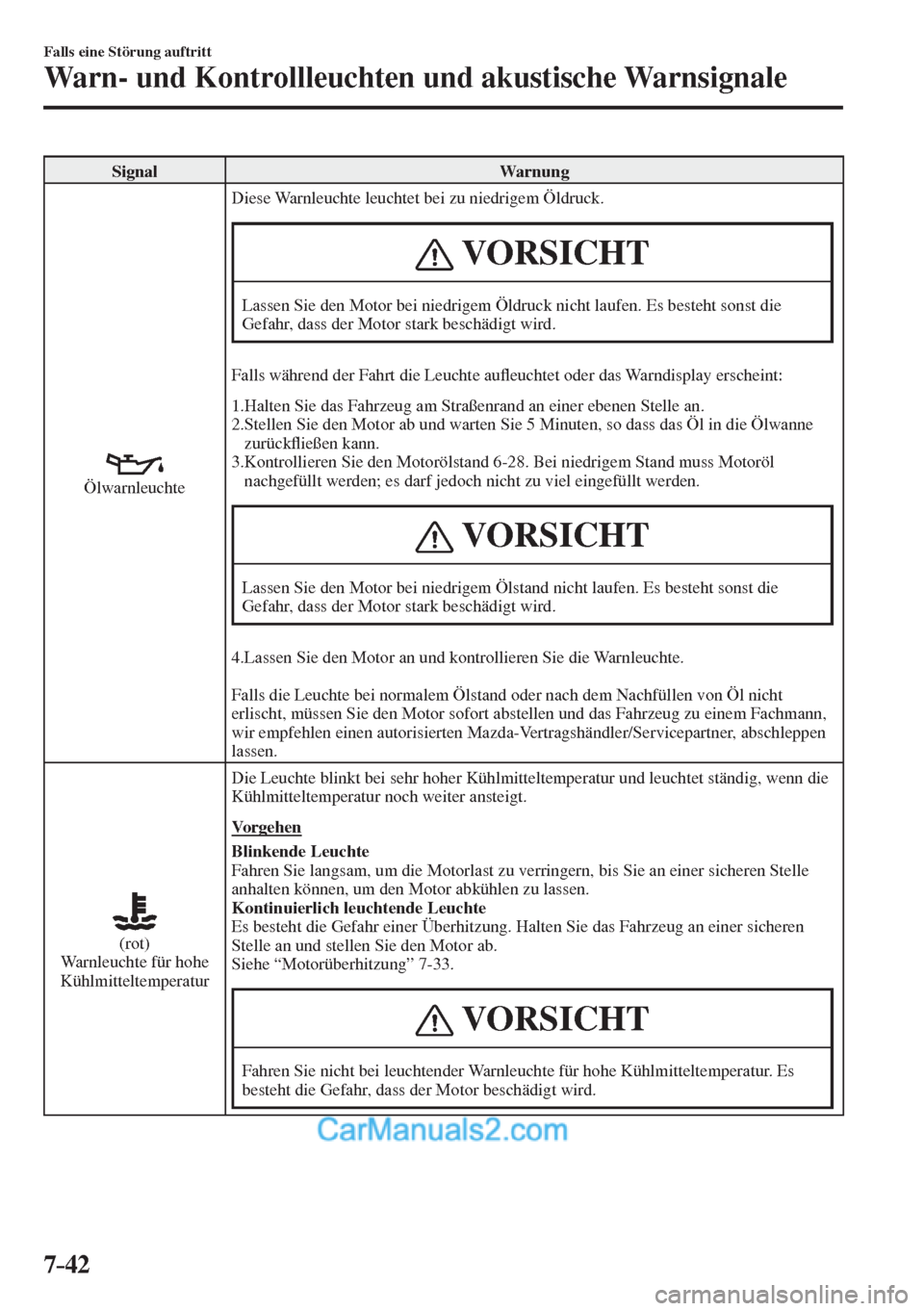

7–42
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
Signal Warnung


Ölwarnleuchte Diese Warnleuchte leuchtet bei zu niedrigem Öldruck.
VORSICHT
Lassen Sie den Motor bei niedrigem Öldruck nicht laufen. Es besteht sonst die
Gefahr, dass der Motor stark beschädigt wird.
Falls während der Fahrt die Leuchte auÀ euchtet oder das Warndisplay erscheint:
1. Halten Sie das Fahrzeug am Straßenrand an einer ebenen Stelle an.
2. Stellen Sie den Motor ab und warten Sie 5 Minuten, so dass das Öl in die Ölwanne
zurückÀ ießen kann.
3. Kontrollieren Sie den Motorölstand 6-28 . Bei niedrigem Stand muss Motoröl
nachgefüllt werden; es darf jedoch nicht zu viel eingefüllt werden.
VORSICHT
Lassen Sie den Motor bei niedrigem Ölstand nicht laufen. Es besteht sonst die
Gefahr, dass der Motor stark beschädigt wird.
4. Lassen Sie den Motor an und kontrollieren Sie die Warnleuchte.

Falls die Leuchte bei normalem Ölstand oder nach dem Nachfüllen von Öl nicht
erlischt, müssen Sie den Motor sofort abstellen und das Fahrzeug zu einem Fachmann,
wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner, abschleppen
lassen.


(rot)
Warnleuchte für hohe
Kühlmitteltemperatur
Die Leuchte blinkt bei sehr hoher Kühlmitteltemperatur und leuchtet ständig, wenn die
Kühlmitteltemperatur noch weiter ansteigt.
Vorgehen
Blinkende Leuchte
Fahren Sie langsam, um die Motorlast zu verringern, bis Sie an einer sicheren Stelle
anhalten können, um den Motor abkühlen zu lassen.
Kontinuierlich leuchtende Leuchte
Es besteht die Gefahr einer Überhitzung. Halten Sie das Fahrzeug an einer sicheren
Stelle an und stellen Sie den Motor ab.
Siehe “Motorüberhitzung” 7-33 .
VORSICHT
Fahren Sie nicht bei leuchtender Warnleuchte für hohe Kühlmitteltemperatur. Es
besteht die Gefahr, dass der Motor beschädigt wird.

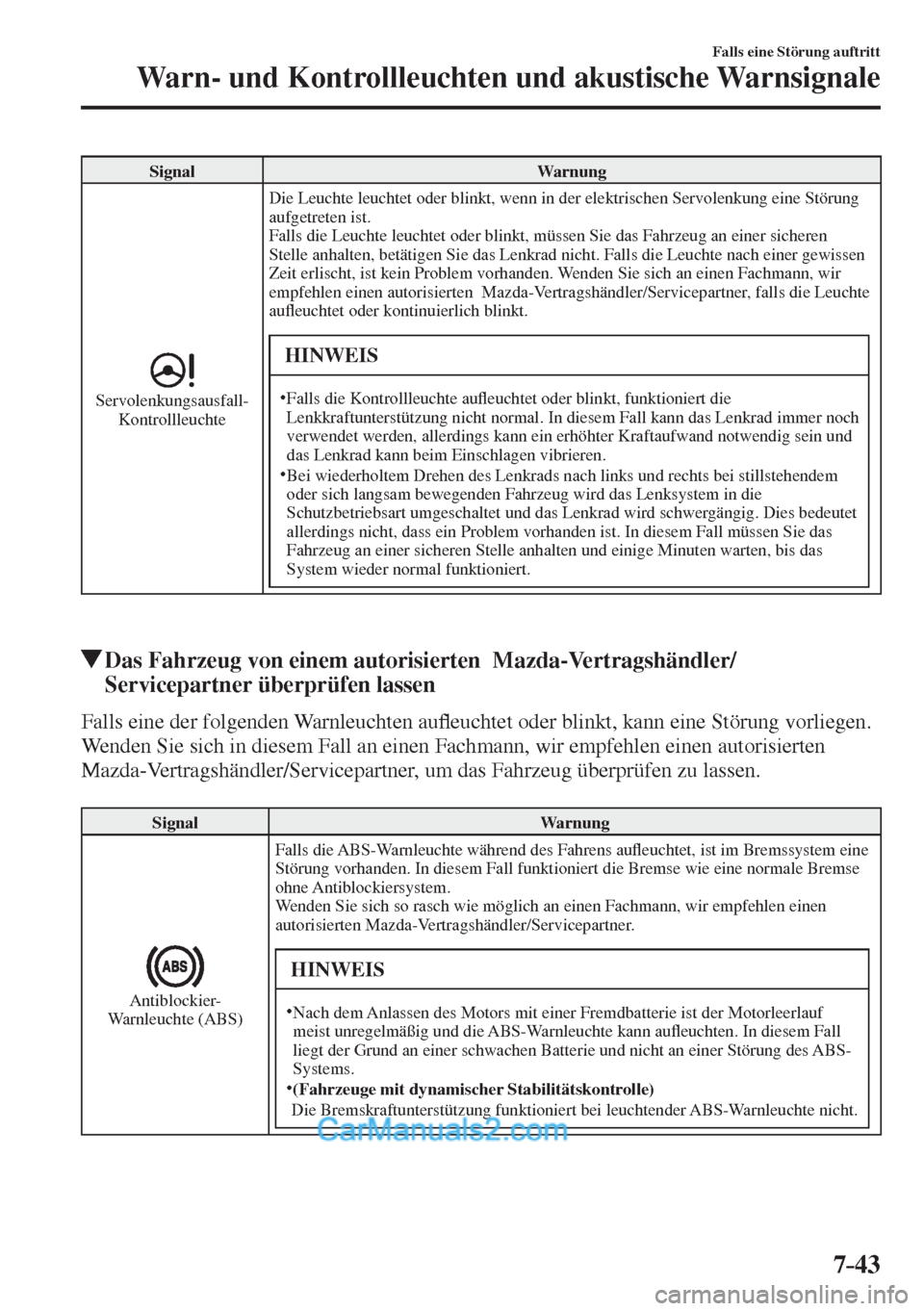

7–43
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
Signal Warnung


Servolenkungsausfall-
Kontrollleuchte Die Leuchte leuchtet oder blinkt, wenn in der elektrischen Servolenkung eine Störung
aufgetreten ist.
Falls die Leuchte leuchtet oder blinkt, müssen Sie das Fahrzeug an einer sicheren
Stelle anhalten, betätigen Sie das Lenkrad nicht. Falls die Leuchte nach einer gewissen
Zeit erlischt, ist kein Problem vorhanden. Wenden Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner, falls die Leuchte
auÀ euchtet oder kontinuierlich blinkt.
HINWEIS
 Falls die Kontrollleuchte auÀ euchtet oder blinkt, funktioniert die
Lenkkraftunterstützung nicht normal. In diesem Fall kann das Lenkrad immer noch
verwendet werden, allerdings kann ein erhöhter Kraftaufwand notwendig sein und
das Lenkrad kann beim Einschlagen vibrieren.

Bei wiederholtem Drehen des Lenkrads nach links und rechts bei stillstehendem
oder sich langsam bewegenden Fahrzeug wird das Lenksystem in die
Schutzbetriebsart umgeschaltet und das Lenkrad wird schwergängig. Dies bedeutet
allerdings nicht, dass ein Problem vorhanden ist. In diesem Fall müssen Sie das
Fahrzeug an einer sicheren Stelle anhalten und einige Minuten warten, bis das
System wieder normal funktioniert.

Das Fahrzeug von einem autorisierten Mazda-Vertragshändler/
Servicepartner überprüfen lassen
Falls eine der folgenden Warnleuchten auÀ euchtet oder blinkt, kann eine Störung vorliegen.
Wenden Sie sich in diesem Fall an einen Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner, um das Fahrzeug überprüfen zu lassen.

Signal Warnung


Antiblockier-
Warnleuchte (ABS) Falls die ABS-Warnleuchte während des Fahrens auÀ euchtet, ist im Bremssystem eine
Störung vorhanden. In diesem Fall funktioniert die Bremse wie eine normale Bremse
ohne Antiblockiersystem.
Wenden Sie sich so rasch wie möglich an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner. HINWEIS
Nach dem Anlassen des Motors mit einer Fremdbatterie ist der Motorleerlauf
meist unregelmäßig und die ABS-Warnleuchte kann auÀ euchten. In diesem Fall
liegt der Grund an einer schwachen Batterie und nicht an einer Störung des ABS-
Systems.

(Fahrzeuge mit dynamischer Stabilitätskontrolle)
Die Bremskraftunterstützung funktioniert bei leuchtender ABS-Warnleuchte nicht.

7–44
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung


Hauptwarnleuchte
Fahrzeuge mit Audiogerät Typ B
Die Leuchte wird bei einer Systemstörung eingeschaltet.
Bedienen Sie die mittlere Anzeige und kontrollieren Sie die Anzeige.
Siehe “Eingeschaltete oder blinkende Warnleuchte” auf Seite 7-39 .
Fahrzeuge mit Audiogerät Typ A
Die Leuchte leuchtet ständig, falls einer der folgenden Zustände auftritt. Wenden Sie
sich in diesem Fall an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.

Im Batterieüberwachungssystem ist eine Störung aufgetreten.
Im Bremsschalter ist eine Störung aufgetreten.
(SKYACTIV-D 1.5)  In der hydraulischen Motorsteuerung ist eine Störung aufgetreten.
Bei der Steuerkette ist eine Störung aufgetreten.
 Im Heizgebläse ist eine Störung aufgetreten.
Im Ölstandsensor ist eine Störung aufgetreten.


Motorwarnleuchte Falls diese Leuchte während der Fahrt auÀ euchtet, können Probleme vorhanden
sein. Beobachten Sie die Fahrbedingungen, unter denen die Warnleuchte auÀ euchtet
und wenden Sie sich an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Die Motorwarnleuchte kann in den folgenden Fällen auÀ euchten:
Störung im elektrischen System des Motors.
Störung in der Abgasreinigungsanlage.
(SKYACTIV-G 1.3, SKYACTIV-G 1.5) Sehr geringer Kraftstoffvorrat im Tank.
Der Tankverschlussdeckel fehlt oder ist nicht richtig angebracht. Falls die Motorkontrollleuchte nicht erlischt oder kontinuierlich blinkt, müssen Sie
die Fahrgeschwindigkeit reduzieren und so rasch wie möglich einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner, aufsuchen.


(gelb)
i-stop-Warnleuchte
*
Bei eingeschalteter Leuchte
Eine Störung des Systems wird unter den folgenden Bedingungen angezeigt. Wenden
Sie sich für eine Überprüfung an einen Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner.
Diese Leuchte wird nicht eingeschaltet, wenn die Zündung auf “ON” gestellt ist.
Die Leuchte leuchtet weiter, selbst wenn der i-stop OFF-Schalter bei laufendem
Motor gedrückt wird.
Bei blinkender Leuchte
Die Leuchte blinkt weiter, wenn im System eine Störung vorhanden ist. Wenden Sie
sich für eine Überprüfung an einen Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner.


(gelb)
i-ELOOP-Warnleuchte
* Die Leuchte leuchtet bei einer Störung des i-ELOOP-Systems. Wenden Sie sich
in diesem Fall an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.

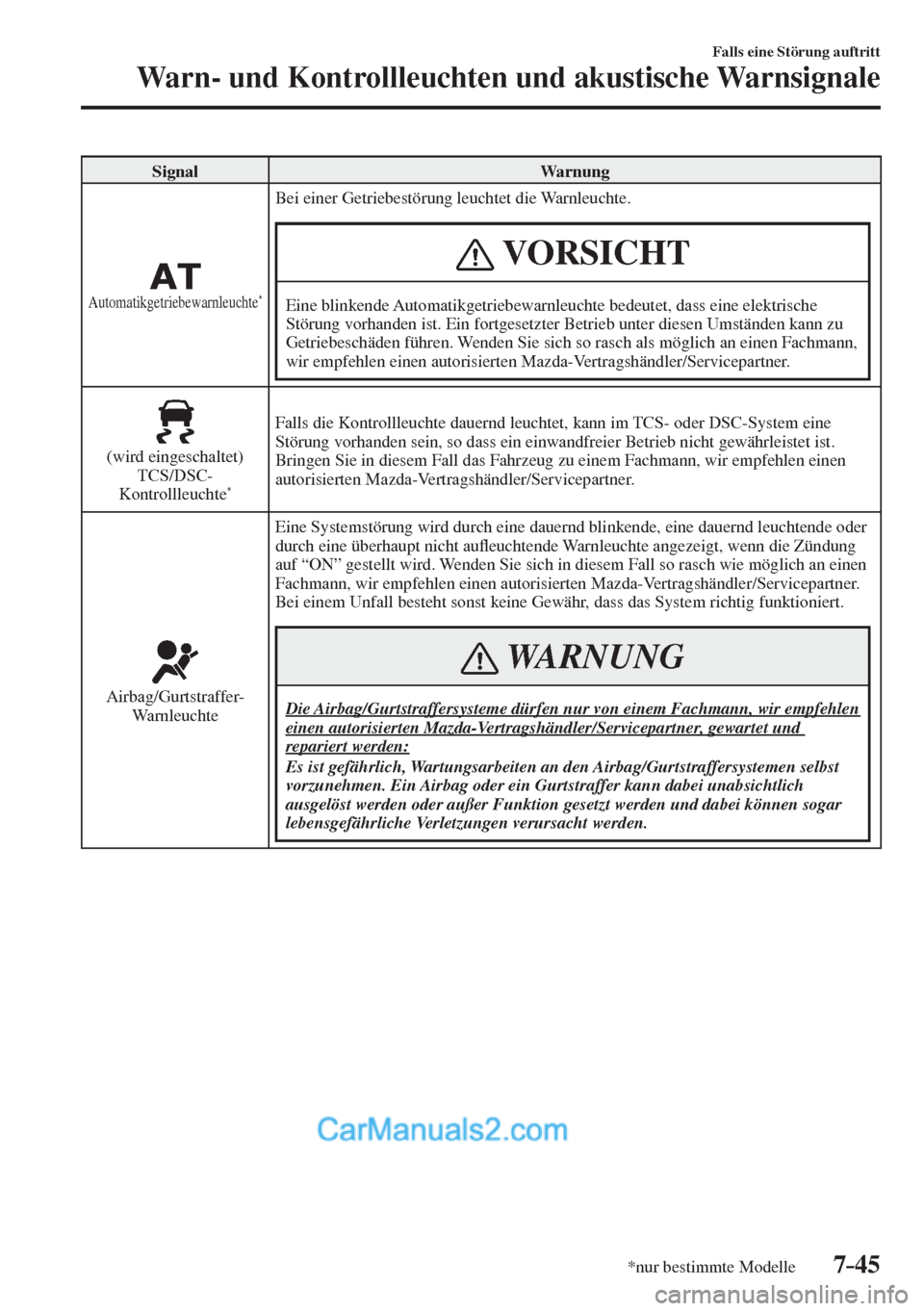

7–45
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung

Automatikgetriebewarnleuchte *
Bei einer Getriebestörung leuchtet die Warnleuchte.
VORSICHT
Eine blinkende Automatikgetriebewarnleuchte bedeutet, dass eine elektrische
Störung vorhanden ist. Ein fortgesetzter Betrieb unter diesen Umständen kann zu
Getriebeschäden führen. Wenden Sie sich so rasch als möglich an einen Fachmann,
wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.


(wird eingeschaltet)
TCS/DSC-
Kontrollleuchte
* Falls die Kontrollleuchte dauernd leuchtet, kann im TCS- oder DSC-System eine
Störung vorhanden sein, so dass ein einwandfreier Betrieb nicht gewährleistet ist.
Bringen Sie in diesem Fall das Fahrzeug zu einem Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.


Airbag/Gurtstraffer-
Warnleuchte Eine Systemstörung wird durch eine dauernd blinkende, eine dauernd leuchtende oder
durch eine überhaupt nicht auÀ euchtende Warnleuchte angezeigt, wenn die Zündung
auf “ON” gestellt wird. Wenden Sie sich in diesem Fall so rasch wie möglich an einen
Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
Bei einem Unfall besteht sonst keine Gewähr, dass das System richtig funktioniert. WARNUNG
Die Airbag/Gurtstraffersysteme dürfen nur von einem Fachmann, wir empfehlen
einen autorisierten Mazda-Vertragshändler/Servicepartner, gewartet und
repariert werden:
Es ist gefährlich, Wartungsarbeiten an den Airbag/Gurtstraffersystemen selbst
vorzunehmen. Ein Airbag oder ein Gurtstraffer kann dabei unabsichtlich
ausgelöst werden oder außer Funktion gesetzt werden und dabei können sogar
lebensgefährliche Verletzungen verursacht werden.
