2017 MAZDA MODEL 2 Betriebsanleitung (in German)

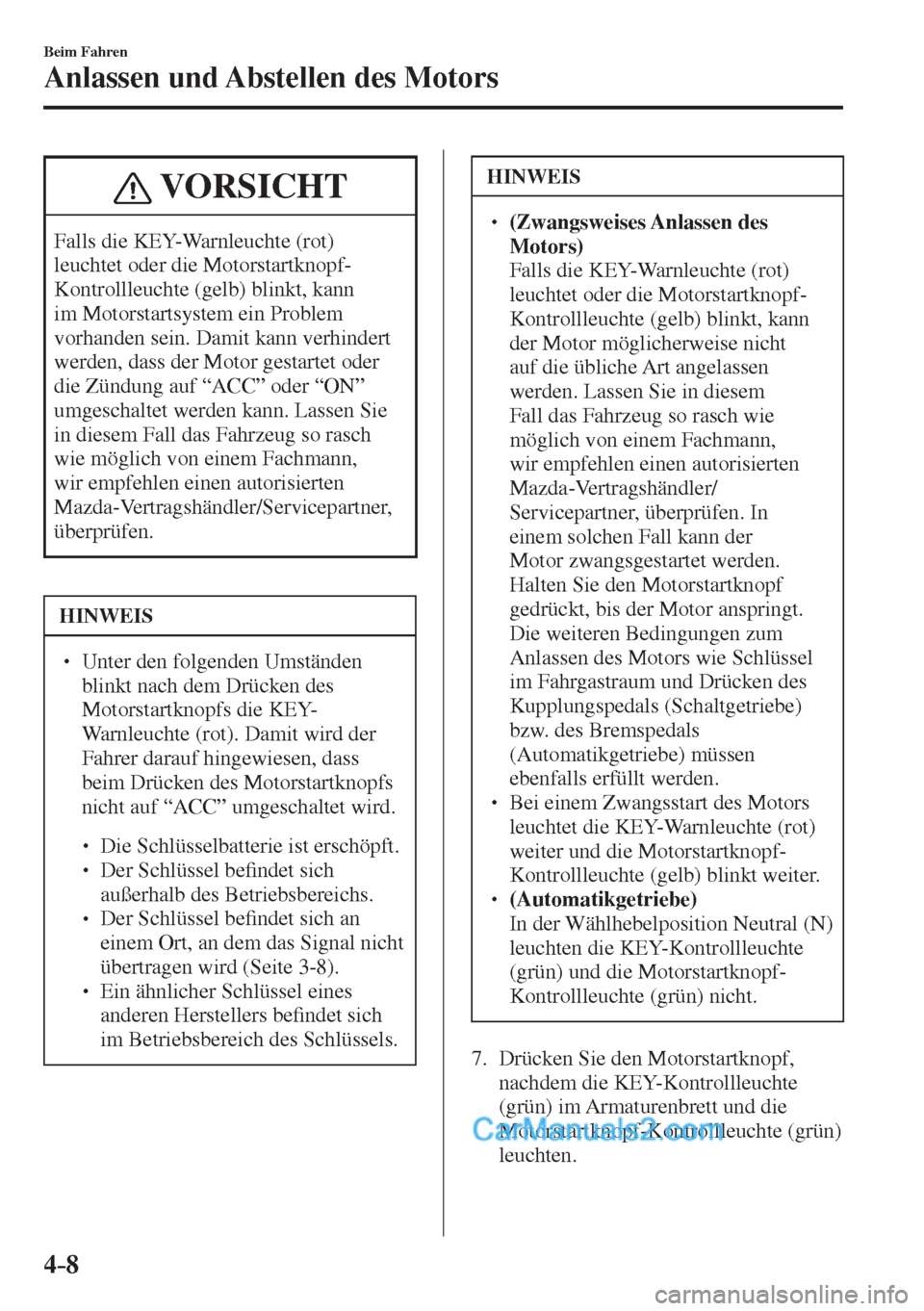

4–8
Beim Fahren
Anlassen und Abstellen des Motors
VORSICHT
Falls die KEY-Warnleuchte (rot)
leuchtet oder die Motorstartknopf-
Kontrollleuchte (gelb) blinkt, kann
im Motorstartsystem ein Problem
vorhanden sein. Damit kann verhindert
werden, dass der Motor gestartet oder
die Zündung auf “ACC” oder “ON”
umgeschaltet werden kann. Lassen Sie
in diesem Fall das Fahrzeug so rasch
wie möglich von einem Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner,
überprüfen.
HINWEIS
  Unter den folgenden Umständen
blinkt nach dem Drücken des
Motorstartknopfs die KEY-
Warnleuchte (rot). Damit wird der
Fahrer darauf hingewiesen, dass
beim Drücken des Motorstartknopfs
nicht auf “ACC” umgeschaltet wird.



 Die Schlüsselbatterie ist erschöpft.



 Der Schlüssel be¿ ndet sich
außerhalb des Betriebsbereichs.



 Der Schlüssel be¿ ndet sich an
einem Ort, an dem das Signal nicht
übertragen wird (Seite 3-8 ).




 Ein ähnlicher Schlüssel eines
anderen Herstellers be¿ ndet sich
im Betriebsbereich des Schlüssels.
HINWEIS


 (Zwangsweises Anlassen des
Motors)
 Falls die KEY-Warnleuchte (rot)
leuchtet oder die Motorstartknopf-
Kontrollleuchte (gelb) blinkt, kann
der Motor möglicherweise nicht
auf die übliche Art angelassen
werden. Lassen Sie in diesem
Fall das Fahrzeug so rasch wie
möglich von einem Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/
Servicepartner, überprüfen. In
einem solchen Fall kann der
Motor zwangsgestartet werden.
Halten Sie den Motorstartknopf
gedrückt, bis der Motor anspringt.
Die weiteren Bedingungen zum
Anlassen des Motors wie Schlüssel
im Fahrgastraum und Drücken des
Kupplungspedals (Schaltgetriebe)
bzw. des Bremspedals
(Automatikgetriebe) müssen
ebenfalls erfüllt werden.
  Bei einem Zwangsstart des Motors
leuchtet die KEY-Warnleuchte (rot)
weiter und die Motorstartknopf-
Kontrollleuchte (gelb) blinkt weiter.
  (Automatikgetriebe)  In der Wählhebelposition Neutral (N)
leuchten die KEY-Kontrollleuchte
(grün) und die Motorstartknopf-
Kontrollleuchte (grün) nicht.
7. Drücken Sie den Motorstartknopf,
nachdem die KEY-Kontrollleuchte
(grün) im Armaturenbrett und die
Motorstartknopf-Kontrollleuchte (grün)
leuchten.

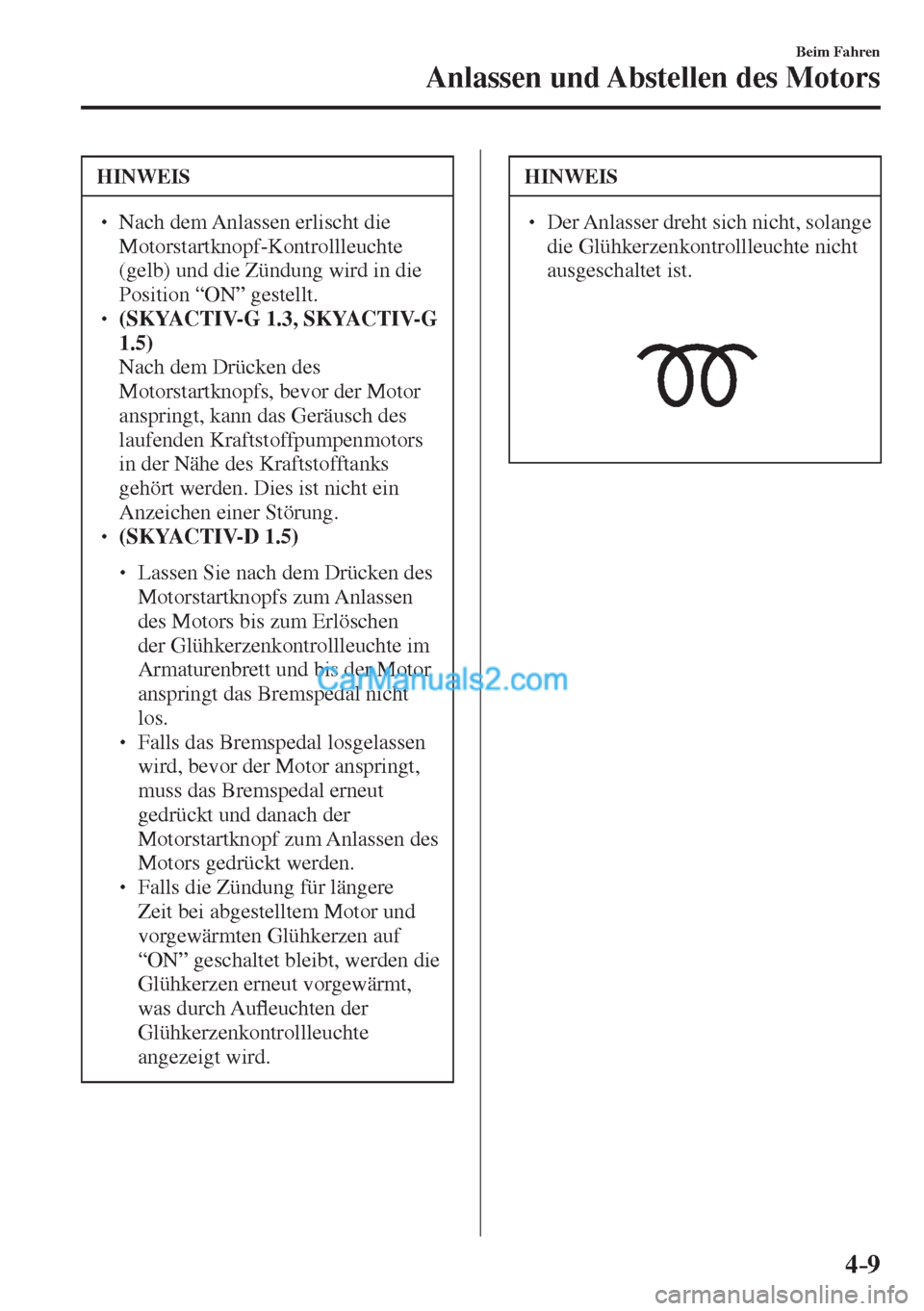

4–9
Beim Fahren
Anlassen und Abstellen des Motors
HINWEIS
  Nach dem Anlassen erlischt die
Motorstartknopf-Kontrollleuchte
(gelb) und die Zündung wird in die
Position “ON” gestellt.
  (SKYACTIV-G 1.3, SKYACTIV-G
1.5)
 Nach dem Drücken des
Motorstartknopfs, bevor der Motor
anspringt, kann das Geräusch des
laufenden Kraftstoffpumpenmotors
in der Nähe des Kraftstofftanks
gehört werden. Dies ist nicht ein
Anzeichen einer Störung.
  (SKYACTIV-D 1.5)


 Lassen Sie nach dem Drücken des
Motorstartknopfs zum Anlassen
des Motors bis zum Erlöschen
der Glühkerzenkontrollleuchte im
Armaturenbrett und bis der Motor
anspringt das Bremspedal nicht
los.



 Falls das Bremspedal losgelassen
wird, bevor der Motor anspringt,
muss das Bremspedal erneut
gedrückt und danach der
Motorstartknopf zum Anlassen des
Motors gedrückt werden.


 Falls die Zündung für längere
Zeit bei abgestelltem Motor und
vorgewärmten Glühkerzen auf
“ON” geschaltet bleibt, werden die
Glühkerzen erneut vorgewärmt,
was durch AuÀ euchten der
Glühkerzenkontrollleuchte
angezeigt wird.
HINWEIS








 Der Anlasser dreht sich nicht, solange
die Glühkerzenkontrollleuchte nicht
ausgeschaltet ist.

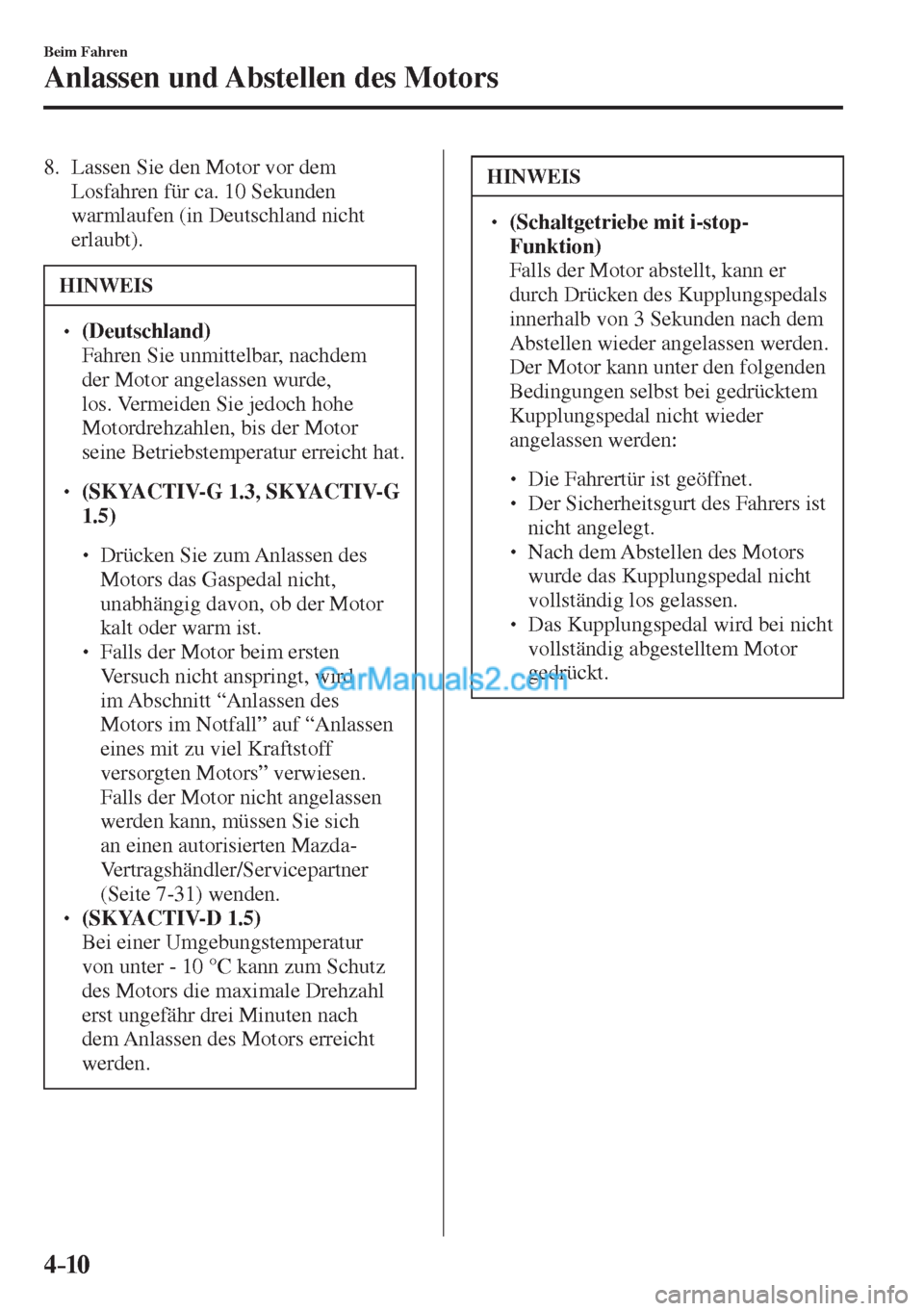

4–10
Beim Fahren
Anlassen und Abstellen des Motors
8. Lassen Sie den Motor vor dem
Losfahren für ca. 10 Sekunden
warmlaufen (in Deutschland nicht
erlaubt).
HINWEIS
  (Deutschland)  Fahren Sie unmittelbar, nachdem
der Motor angelassen wurde,
los. Vermeiden Sie jedoch hohe
Motordrehzahlen, bis der Motor
seine Betriebstemperatur erreicht hat.

 (SKYACTIV-G 1.3, SKYACTIV-G
1.5)




 Drücken Sie zum Anlassen des
Motors das Gaspedal nicht,
unabhängig davon, ob der Motor
kalt oder warm ist.



 Falls der Motor beim ersten
Versuch nicht anspringt, wird
im Abschnitt “Anlassen des
Motors im Notfall” auf “Anlassen
eines mit zu viel Kraftstoff
versorgten Motors” verwiesen.
Falls der Motor nicht angelassen
werden kann, müssen Sie sich
an einen autorisierten Mazda-
Vertragshändler/Servicepartner
(Seite 7-31 ) wenden.


 (SKYACTIV-D 1.5)  Bei einer Umgebungstemperatur
von unter - 10 °C kann zum Schutz
des Motors die maximale Drehzahl
erst ungefähr drei Minuten nach
dem Anlassen des Motors erreicht
werden.
HINWEIS
  (Schaltgetriebe mit i-stop-
Funktion)
 Falls der Motor abstellt, kann er
durch Drücken des Kupplungspedals
innerhalb von 3 Sekunden nach dem
Abstellen wieder angelassen werden.
 Der Motor kann unter den folgenden
Bedingungen selbst bei gedrücktem
Kupplungspedal nicht wieder
angelassen werden:



 Die Fahrertür ist geöffnet.



 Der Sicherheitsgurt des Fahrers ist
nicht angelegt.



 Nach dem Abstellen des Motors
wurde das Kupplungspedal nicht
vollständig los gelassen.



 Das Kupplungspedal wird bei nicht
vollständig abgestelltem Motor
gedrückt.

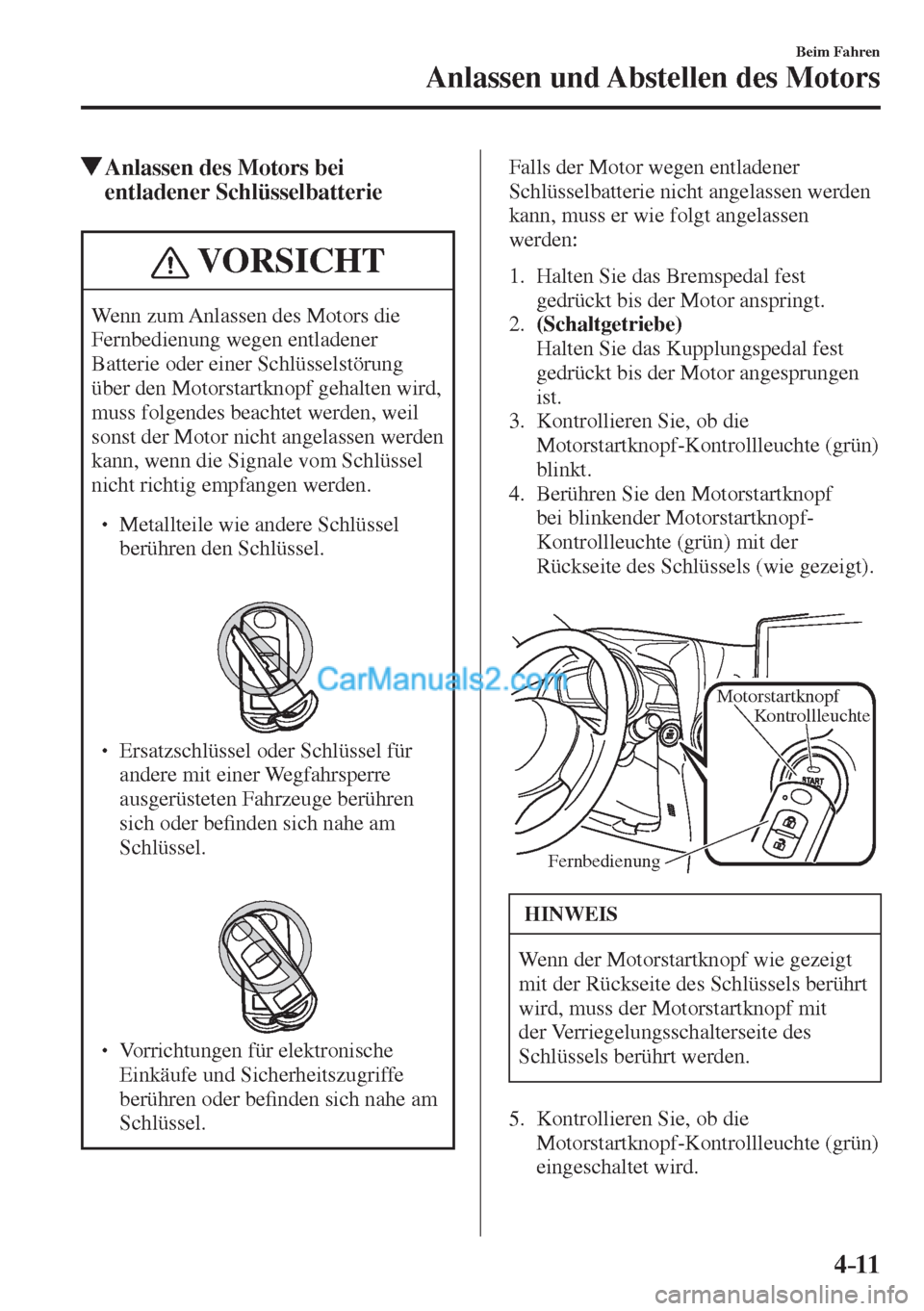

4–11
Beim Fahren
Anlassen und Abstellen des Motors
Anlassen des Motors bei
entladener Schlüsselbatterie
VORSICHT
Wenn zum Anlassen des Motors die
Fernbedienung wegen entladener
Batterie oder einer Schlüsselstörung
über den Motorstartknopf gehalten wird,
muss folgendes beachtet werden, weil
sonst der Motor nicht angelassen werden
kann, wenn die Signale vom Schlüssel
nicht richtig empfangen werden.

 Metallteile wie andere Schlüssel
berühren den Schlüssel.

  Ersatzschlüssel oder Schlüssel für
andere mit einer Wegfahrsperre
ausgerüsteten Fahrzeuge berühren
sich oder be¿ nden sich nahe am
Schlüssel.

  Vorrichtungen für elektronische
Einkäufe und Sicherheitszugriffe
berühren oder be¿ nden sich nahe am
Schlüssel. Falls der Motor wegen entladener
Schlüsselbatterie nicht angelassen werden
kann, muss er wie folgt angelassen
werden:

1. Halten Sie das Bremspedal fest
gedrückt bis der Motor anspringt.
2. (Schaltgetriebe)
Halten Sie das Kupplungspedal fest
gedrückt bis der Motor angesprungen
ist.
3. Kontrollieren Sie, ob die
Motorstartknopf-Kontrollleuchte (grün)
blinkt.
4. Berühren Sie den Motorstartknopf
bei blinkender Motorstartknopf-
Kontrollleuchte (grün) mit der
Rückseite des Schlüssels (wie gezeigt).


Motorstartknopf
FernbedienungKontrollleuchte
HINWEIS
Wenn der Motorstartknopf wie gezeigt
mit der Rückseite des Schlüssels berührt
wird, muss der Motorstartknopf mit
der Verriegelungsschalterseite des
Schlüssels berührt werden.
5. Kontrollieren Sie, ob die
Motorstartknopf-Kontrollleuchte (grün)
eingeschaltet wird.

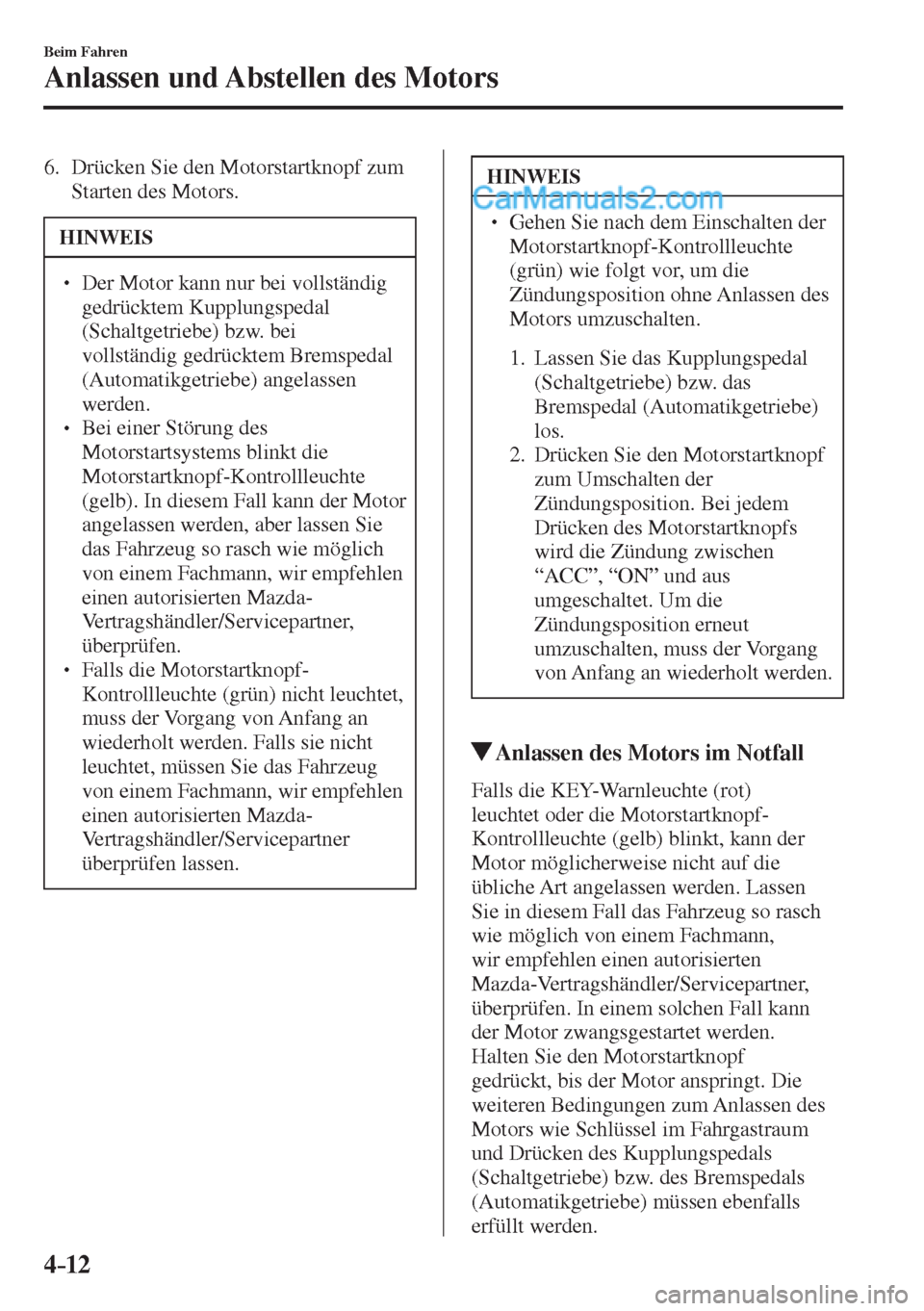

4–12
Beim Fahren
Anlassen und Abstellen des Motors
6. Drücken Sie den Motorstartknopf zum
Starten des Motors.
HINWEIS
  Der Motor kann nur bei vollständig
gedrücktem Kupplungspedal
(Schaltgetriebe) bzw. bei
vollständig gedrücktem Bremspedal
(Automatikgetriebe) angelassen
werden.
  Bei einer Störung des
Motorstartsystems blinkt die
Motorstartknopf-Kontrollleuchte
(gelb). In diesem Fall kann der Motor
angelassen werden, aber lassen Sie
das Fahrzeug so rasch wie möglich
von einem Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner,
überprüfen.
  Falls die Motorstartknopf-
Kontrollleuchte (grün) nicht leuchtet,
muss der Vorgang von Anfang an
wiederholt werden. Falls sie nicht
leuchtet, müssen Sie das Fahrzeug
von einem Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner
überprüfen lassen.
HINWEIS
  Gehen Sie nach dem Einschalten der
Motorstartknopf-Kontrollleuchte
(grün) wie folgt vor, um die
Zündungsposition ohne Anlassen des
Motors umzuschalten.

1. Lassen Sie das Kupplungspedal
(Schaltgetriebe) bzw. das
Bremspedal (Automatikgetriebe)
los.
2. Drücken Sie den Motorstartknopf
zum Umschalten der
Zündungsposition. Bei jedem
Drücken des Motorstartknopfs
wird die Zündung zwischen
“ACC”, “ON” und aus
umgeschaltet. Um die
Zündungsposition erneut
umzuschalten, muss der Vorgang
von Anfang an wiederholt werden.
Anlassen des Motors im Notfall
Falls die KEY-Warnleuchte (rot)
leuchtet oder die Motorstartknopf-
Kontrollleuchte (gelb) blinkt, kann der
Motor möglicherweise nicht auf die
übliche Art angelassen werden. Lassen
Sie in diesem Fall das Fahrzeug so rasch
wie möglich von einem Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner,
überprüfen. In einem solchen Fall kann
der Motor zwangsgestartet werden.
Halten Sie den Motorstartknopf
gedrückt, bis der Motor anspringt. Die
weiteren Bedingungen zum Anlassen des
Motors wie Schlüssel im Fahrgastraum
und Drücken des Kupplungspedals
(Schaltgetriebe) bzw. des Bremspedals
(Automatikgetriebe) müssen ebenfalls
erfüllt werden.

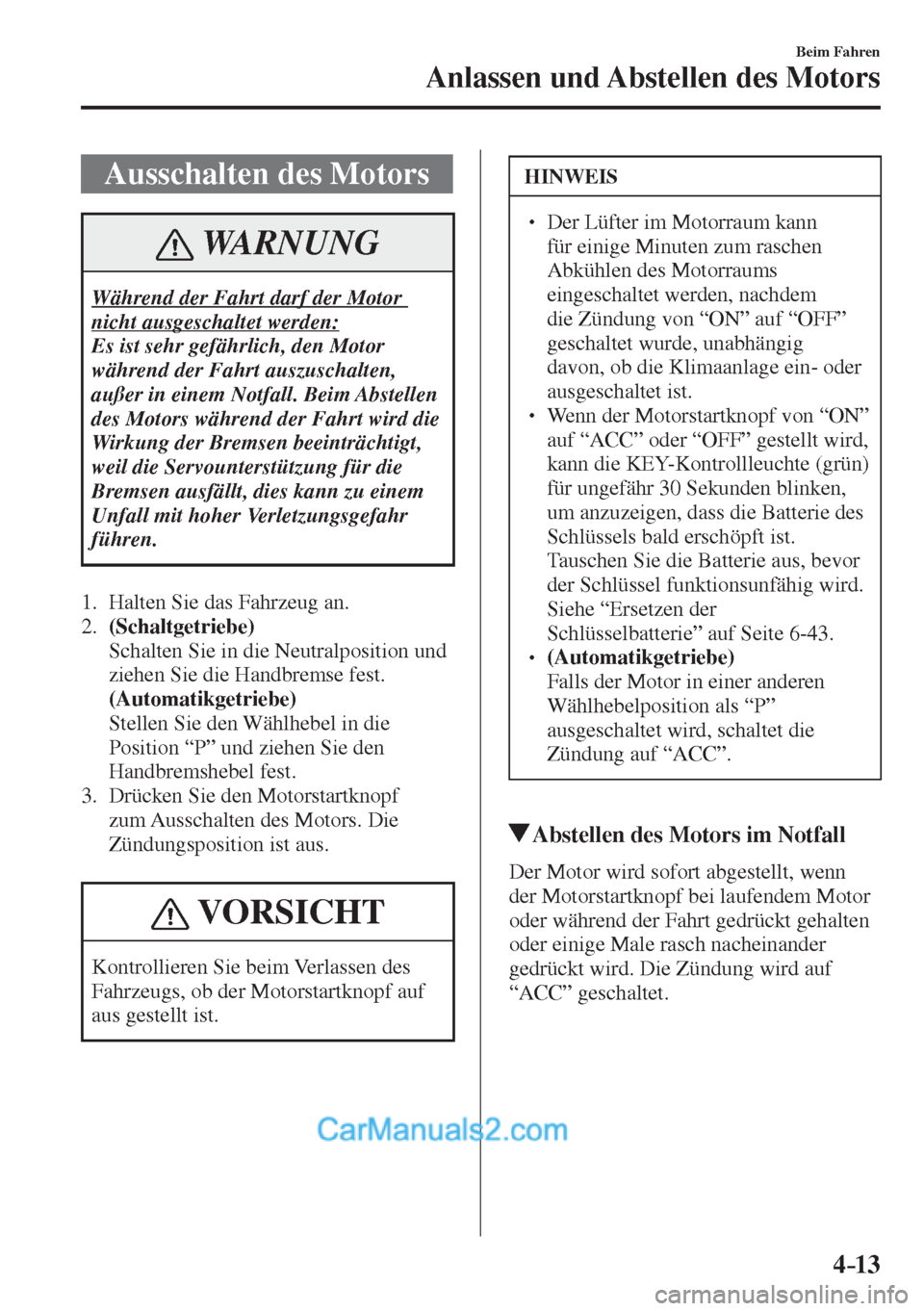

4–13
Beim Fahren
Anlassen und Abstellen des Motors
Ausschalten des Motors
WARNUNG
Während der Fahrt darf der Motor
nicht ausgeschaltet werden:
Es ist sehr gefährlich, den Motor
während der Fahrt auszuschalten,
außer in einem Notfall. Beim Abstellen
des Motors während der Fahrt wird die
Wirkung der Bremsen beeinträchtigt,
weil die Servounterstützung für die
Bremsen ausfällt, dies kann zu einem
Unfall mit hoher Verletzungsgefahr
führen.
1. Halten Sie das Fahrzeug an.
2. (Schaltgetriebe)
Schalten Sie in die Neutralposition und
ziehen Sie die Handbremse fest.
(Automatikgetriebe)
Stellen Sie den Wählhebel in die
Position “P” und ziehen Sie den
Handbremshebel fest.
3. Drücken Sie den Motorstartknopf
zum Ausschalten des Motors. Die
Zündungsposition ist aus.

VORSICHT
Kontrollieren Sie beim Verlassen des
Fahrzeugs, ob der Motorstartknopf auf
aus gestellt ist.
HINWEIS
  Der Lüfter im Motorraum kann
für einige Minuten zum raschen
Abkühlen des Motorraums
eingeschaltet werden, nachdem
die Zündung von “ON” auf “OFF”
geschaltet wurde, unabhängig
davon, ob die Klimaanlage ein- oder
ausgeschaltet ist.
  Wenn der Motorstartknopf von “ON”
auf “ACC” oder “OFF” gestellt wird,
kann die KEY-Kontrollleuchte (grün)
für ungefähr 30 Sekunden blinken,
um anzuzeigen, dass die Batterie des
Schlüssels bald erschöpft ist.
 Tauschen Sie die Batterie aus, bevor
der Schlüssel funktionsunfähig wird.
 Siehe “Ersetzen der
Schlüsselbatterie” auf Seite 6-43 .
  (Automatikgetriebe)  Falls der Motor in einer anderen
Wählhebelposition als “P”
ausgeschaltet wird, schaltet die
Zündung auf “ACC”.
Abstellen des Motors im Notfall
Der Motor wird sofort abgestellt, wenn
der Motorstartknopf bei laufendem Motor
oder während der Fahrt gedrückt gehalten
oder einige Male rasch nacheinander
gedrückt wird. Die Zündung wird auf
“ACC” geschaltet.

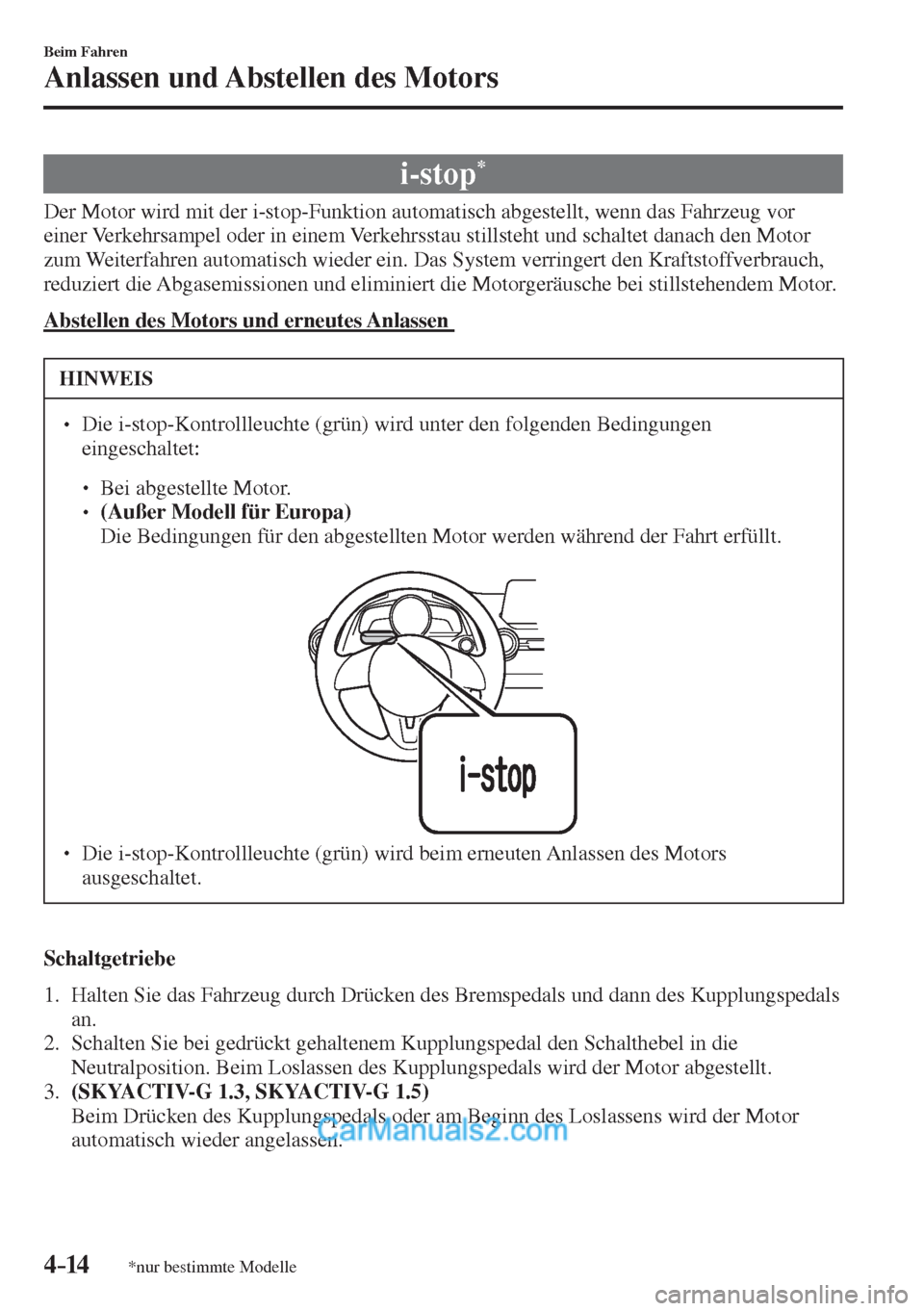

4–14
Beim Fahren
Anlassen und Abstellen des Motors
*nur bestimmte Modelle
i-stop *
Der Motor wird mit der i-stop-Funktion automatisch abgestellt, wenn das Fahrzeug vor
einer Verkehrsampel oder in einem Verkehrsstau stillsteht und schaltet danach den Motor
zum Weiterfahren automatisch wieder ein. Das System verringert den Kraftstoffverbrauch,
reduziert die Abgasemissionen und eliminiert die Motorgeräusche bei stillstehendem Motor.
Abstellen des Motors und erneutes Anlassen
HINWEIS
  Die i-stop-Kontrollleuchte (grün) wird unter den folgenden Bedingungen
eingeschaltet:



 Bei abgestellte Motor.



 (Außer Modell für Europa)
 Die Bedingungen für den abgestellten Motor werden während der Fahrt erfüllt.

 Die i-stop-Kontrollleuchte (grün) wird beim erneuten Anlassen des Motors
ausgeschaltet.
Schaltgetriebe
1. Halten Sie das Fahrzeug durch Drücken des Bremspedals und dann des Kupplungspedals
an.
2. Schalten Sie bei gedrückt gehaltenem Kupplungspedal den Schalthebel in die
Neutralposition. Beim Loslassen des Kupplungspedals wird der Motor abgestellt.
3. (SKYACTIV-G 1.3, SKYACTIV-G 1.5)
Beim Drücken des Kupplungspedals oder am Beginn des Loslassens wird der Motor
automatisch wieder angelassen.

4–15
Beim Fahren
Anlassen und Abstellen des Motors
HINWEIS
Der Zeitpunkt für das Wiederanlassens des Motors hängt von der Kraft ab, mit welcher
das Bremspedal gedrückt wird.
(SKYACTIV-D 1.5)
Beim Drücken des Kupplungspedals wird der Motor automatisch wieder angelassen.

Automatikgetriebe
1. Der Motor wird beim Drücken des Bremspedals während der Fahrt (außer Fahren in
den Positionen “R” und “M” fest in die zweite Stufe geschaltet) und bei stillstehendem
Fahrzeug abgestellt und das Fahrzeug wird gestoppt.
2. Der Motor wird beim Loslassen des Bremspedals, wenn der Wählhebel in die Position
“D” oder “M” (nicht zweite Stufe fest) geschaltet ist, automatisch wieder angelassen.
3. Falls sich der Wählhebel in der Position “N” oder “P” be¿ ndet, wird der Motor beim
Loslassen des Bremspedals nicht angelassen. Der Motor startet, wenn das Bremspedal
erneut gedrückt oder der Wählhebel in die Position “D”, “M” (nicht zweite Stufe fest)
oder “R” gestellt wird. (Aus Sicherheitsgründen muss das Bremspedal beim Umschalten
des Wählhebels bei ausgeschaltetem Motor gedrückt gehalten werden.)

Betriebsbedingungen
Wenn das System funktionsbereit ist
Unter den folgenden Bedingungen wird der Motor abgestellt und die i-stop-Kontrollleuchte
(grün) wird eingeschaltet.



 (SKYACTIV-G 1.3, SKYACTIV-G 1.5)
 Der Motor ist warm.



 (SKYACTIV-D 1.5)



 Der Motor ist nicht kalt.



 Die Kraftstoffeinspritzlernfunktion, die in periodischen Abständen automatisch
vorgenommen wird, wird nicht ausgeführt.



 Der Motor wurde angelassen und das Fahrzeug wurde für eine gewisse Zeit gefahren.



 Der Motor wird bei geschlossener Motorhaube gestartet.



 Die Batterie be¿ ndet sich in gutem Zustand.



 Alle Türen, die Heckklappe bzw. der Kofferraumdeckel und die Motorhaube sind
geschlossen.



 Der Sicherheitsgurt des Fahrers ist angelegt.



 Die Klimaanlage ist nicht eingeschaltet und der Luftstromschalter steht in der Position .
