Pochłaniacz oparów paliwa
Opary paliwa, powstające w  zbiorniku pali-
wa, są absorbowane i  gromadzone w  spe-
cjalnym pochłaniaczu. Kiedy silnik spali-
nowy pracuje, opary paliwa absorbowa-
ne przez pochłaniacz są kierowane przez
zawór elektromagnetyczny układu (PCSV)
do kolektora dolotowego.
Zawór elektromagnetyczny układu
ograniczania emisji oparów paliwa
(PCSV)
Zawór elektromagnetyczny układu ograni-
czania emisji oparów paliwa (PCSV) stero-
wany jest przez moduł sterowania silnikiem
(ECM). Kiedy silnik spalinowy jest zimny
i  pracuje na biegu jałowym, zawór zamyka
się, tak by opary paliwa nie były kierowane
do silnika. Po rozgrzaniu się silnika lub pod-
czas jazdy, zawór PCSV otwiera się i kieruje
opary paliwa do silnika.
3. Układ ograniczania emisji spalin
Układ ograniczania emisji spalin to wyso-
ce wydajny system, zmniejszający emisję
spalin przy zachowaniu wysokich osiągów
pojazdu.
Jeżeli silnik spalinowy gaśnie lub nie daje
się uruchomić, wielokrotne powtarzanie
próby jego uruchomienia może doprowadzić
do uszkodzenia układu kontroli emisji.
Ostrzeżenia dotyczące spalin
silnikowych (tlenek węgla)
• Spaliny zawierają tlenek węgla. Jeżeli ma
się wrażenie, że do wnętrza przedostają
się spaliny, należy jechać z  całkowi-
cie otwartymi oknami oraz niezwłocznie
sprawdzić i naprawić samochód.
Spaliny silnikowe zawierają tlenek
węgla (CO). Tlenek węgla jest bezbarw-
ny, bezwonny, a  jego wdychanie sta-
nowi poważne zagrożenie dla zdrowia
lub  życia. Aby uniknąć zatrucia tlen-
kiem węgla, należy postępować zgodnie
z wytycznymi na tej i kolejnej stronie.
OSTRZEŻENIE

7
Przeglądy, czynnołci obsżugowe i
naprawy

7-86
• Nie uruchamiać silnika spalinowego
w  miejscu o  ograniczonej wentylacji
ani w  pomieszczeniu zamkniętym (np.
w garażu) na dłużej, niż to niezbędne do
wyjazdu lub wjazdu do niego.
• Jeżeli pojazd stoi przez dłuższą chwi-
lę z  pracującym silnikiem spalinowym
na otwartej przestrzeni, należy włączyć
dopływ powietrza zewnętrznego do wnę-
trza (wyłączyć obieg wewnętrzny).
• Nigdy nie przebywać w  pojeździe sto-
jącym przez dłuższy czas z  pracującym
silnikiem spalinowym.
• Jeżeli silnik spalinowy gaśnie lub nie
daje się uruchomić, wielokrotne powta-
rzanie próby jego uruchomienia może
doprowadzić do uszkodzenia układu
kontroli emisji.Ostrzeżenia dotyczące katalizatora
spalin (jeżeli występuje)Pojazd wyposażony jest w katalizator spalin.
Aby uniknąć uszkodzenia katalizatora i/lub
pojazdu, należy przestrzegać poniższych
zasad:
Przy pracującym silniku spalinowym
i  natychmiast po jego wyłączeniu
układ wydechowy i  katalizator są bar -
dzo gorące. Aby uniknąć POWAŻNEGO
ZAGROŻENIA

DLA

ZDROWIA

LUB

ŻYCIA,
należy przestrzegać poniższych zasad:
•Nie sta

wiać pojazdu ani nie prze-
jeżdżać nad suchą trawą, roślinami,
papierem, liśćmi itp. Rozgrzany układ
wydechowy może zapalić palne sub-
stancje znajdujące się pod pojazdem.
• Aby uniknąć

poparzeń, nie należy
zbliżać się do układu wydechowego
i katalizatora.
• Nie należy również demontować


osłon termicznych wokół układu
wydechowego, uszczelniać prze-
strzeni pod podwoziem ani powle-
kać układu wydechowego powło-
kami antykorozyjnymi. W pewnych
sytuacjach może to doprowadzić do
pożaru.
OSTRZEŻENIE

•Tankować wyłącznie BENZYNĘ BEZ-
OŁOWIOW Ą
do

silników

benzyno
-
wych.
• Nie kontynuować jazdy,

jeżeli zauwa-
żalne są oznaki niewłaściwej pracy
silnika spalinowego, takie jak wypa-
danie zapłonów lub wyraźne pogor -
szenie osiągów.
• Przestrzegać zasad pra

widłowej eks-
ploatacji silnika. Przykłady nieprawi-
dłowej eksploatacji silnika to jazda
rozpędem z  wyłączoną stacyjką lub
jazda z  góry na biegu z  wyłączoną
stacyjką.
• Nie

pozwalać, by silnik spalinowy
stojącego pojazdu pracował przez
ponad 5  minut z  prędkością obroto-
wą wyższą od prędkości obrotowej
biegu jałowego.
(ciąg dalszy)
OSTROŻNIE
Przeglłdy, czynnoąci obsśugowe i naprawy

7-87
(ciąg dalszy)
•Nie modyfikować ani nie blokować
żadn

ych elementów silnika spa-
linowego ani układu kontroli emi-
sji. Sprawdzać i regulować je może
wyłącznie Autoryzowana Stacja
Obsługi (ASO) Hyundai.
• Unikać jazdy przy bardzo niskim


poziomie paliwa.
• Brak paliwa może spowodować


wypadanie zapłonów i  doprowa-
dzić do przeciążenia katalizatora,
a w efekcie do jego uszkodzenia.
7
Przeglądy, czynnołci obsżugowe i
naprawy

88
Dane techniczne i informacje dla użytkownika
8
Wymiary ..................................................................8-2
Silnik spalinowy ..................................................... 8-2
Moc żarówek
.......................................................... 8-3
Opony i obręcze kół
............................................. 8-4
Indeksy obciążenia i prędkości opon
................8-5
Układ klimatyzacji
................................................. 8-5
Masa i
pojemności ................................................. 8-5
Wymagane oleje i płyny eksploatacyjne
...........8-6
Zalecana lepkość wg klasyfikacji SAE ........................ 8-7
Numer identyfikacyjny pojazdu (VIN) ................8-8
T abliczka certyfikacyjna pojazdu .......................8-8
Tabliczka z rodzajem i ciśnieniem opon
.............8-9
Numer silnika spalinowego
...................................8-9
Etykieta sprężarki układu klimatyzacji .............. 8-9
Deklaracja zgodności
.......................................... 8-10

8-2
WYMIARY
SILNIK SPALINOWY
Silnik benzynowy Pojemność skokowa (cm³) Średnica × skok tłoka (mm)Kolejność zapłonów
w cylindrach Liczba cylindrów
Kappa 1.6 GDI 1580 72 × 971-3-4-24 w rzędzie
Parametr mm
Długość całkowita 4470
Szerokość całkowita 1820
Wysokość całkowita 1450
Rozstaw kół przednich Opony 195/65 R15
1563
Opony 225/45 R17 1549
Rozstaw kół tylnych Opony 195/65 R15
1577
Opony 225/45 R17 1563
Rozstaw osi 2700
Dane techniczne i informacje dla użytkownika

8-3
MOC ŻARÓWEK
ŻarówkaRodzajMoc
Przód Typ A
Lampy przednie
Światła mijania
H7LL60
Światła drogowe 9005HL+55
Światła pozycyjne W5W5
Kierunkowskazy PY21W21
Typ B Lampy przednie Światła mijania i drogowe
D8S25
Światła pozycyjne Diodowe Diodowe
Kierunkowskazy PY21W21
Światła do jazdy dziennej (DRL) Diodowe Diodowe
Kierunkowskazy boczne W lusterkach zewnętrznych
Diodowe Diodowe
Z boku pojazdu W5W5
Ty ł Typ A
Światła stopu/pozycyjne
PY21/5W21/5
Kierunkowskazy P21/W21
Światła pozycyjne W5W5
Światła cofania W16W16
Typ B Światła pozycyjne i stopu
Diodowe Diodowe
Kierunkowskazy PY21W21
Światła pozycyjne Diodowe Diodowe
Światła cofania W16W16
Światła przeciwmgielne Diodowe Diodowe
Dodatkowe światło stopu Diodowe Diodowe
Lampki oświetlenia tablicy rejestracyjnej W5W5
Oświetlenie wnętrza Oświetlenie punktowe
Typ A
W10W10
Typ B Diodowe Diodowe
Lampka oświetlenia wnętrza Typ A
FESTOON8
Typ B Diodowe Diodowe
Lampka w osłonie przeciwsłonecznej FESTOON5
Lampka oświetlenia bagażnika FESTOON5
8
Dane techniczne i
informacje dla u ytkownika

8-4
OPONY I OBRĘCZE KÓŁ
ElementRozmiar opony Rozmiar
obręczy Prawidłowe ciśnienie bar (kPa)
Moment dokręcania
nakrętek kół kGm (Nm)
Obciążenie normalne*¹ Obciążenie maksymalne
Koła przednie Koła tylne Koła przednie Koła tylne
Koło pełnowymiarowe 195/65 R15 6.0J × 15
2,5 (250) 2,5 (250) 2,5 (250) 2,5 (250)
11 ÷ 13
(107 ÷ 127)
225/45 R17 7.0J × 17
Dojazdowe
koło zapasowe
(jeżeli występuje) T125/80 D15 4.0T × 15 4,2 (420) 4,2 (420) 4,2 (420) 4,2 (420)
*¹ Obciążenie normalne — do 3 osób.
Podczas wymiany opon należy upewnić się, że nowe opony mają taki sam rozmiar, jak opony zamontowane fabrycznie
w pojeździe. Użycie opon o innych rozmiarach może spowodować uszkodzenie związanych z nimi elementów i nieprawidłowe zachowanie pojazdu.
OSTROŻNIE
•
Jeżeli w nieodległej przyszłości oczekiwane jest nadejście niskich te\
mperatur, do ciśnienia nominalnego można dodać 0,2 bar
(20 kPa). Każdy spadek temperatury o 7°C powoduje zazwyczaj spadek ciśnienia w oponach o  0,07 bar (7 kPa). W przypadku
częstych znacznych zmian temperatur należy regularnie sprawdzać ciśnienie w oponach.
• Na dużej wysokości nad poziomem morza ciśnienie atmosferyczne zazwyczaj spada. Dlatego przed jazdą na dużej wysokości
nad poziomem morza ciśnienie w oponach należy sprawdzić z wyprzedzeniem. W razie potrzeby skorygować ciśnienie (zmiana
ciśnienia powietrza w miarę wzrostu wysokości: + 0,1 bar (10 kPa)/1 km).
Dane techniczne i informacje dla użytkownika

8-5

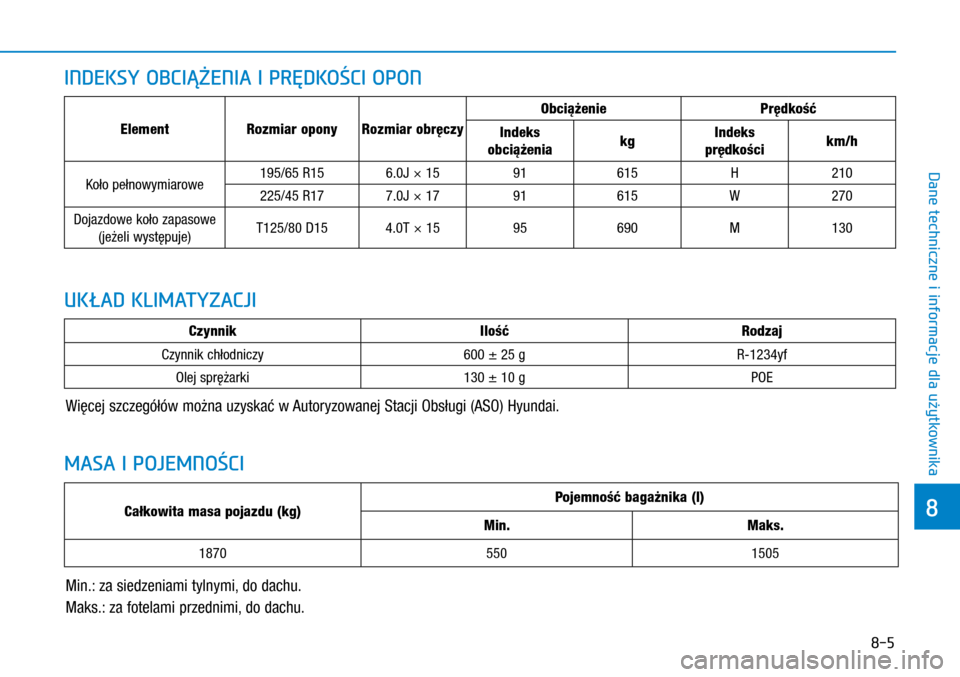

INDEKSY OBCIĄŻENIA I PRĘDKOŚCI OPON
Min.: za siedzeniami tylnymi, do dachu.
Maks.: za fotelami przednimi, do dachu.
ElementRozmiar opony Rozmiar obręczy Obciążenie
Prędkość
Indeks
obciążenia kgIndeks
prędkości km/h
Koło pełnowymiarowe 195/65 R15 6.0J × 15
91615 H210
225/45 R17 7.0J × 17 91615 W270
Dojazdowe koło zapasowe (jeżeli występuje) T125/80 D15 4.0T × 15
95690 M130
MASA I POJEMNOŚCI
Całkowita masa pojazdu (kg) Pojemność bagażnika (l)
Min. Maks.
1870 5501505
UKŁAD KLIMATYZACJI
Czynnik IlośćRodzaj
Czynnik chłodniczy 600 ± 25 gR-1234yf
Olej sprężarki 130 ± 10 gPOE
Więcej szczegółów można uzyskać w Autoryzowanej Stacji Obsługi (ASO) Hyundai.
8
Dane techniczne i
informacje dla u ytkownika
