Opony niskoprofilowe
Opony niskoprofilowe mają oznaczenie pro-
filu mniejsze niż  50. Podkreślają one spor-
towy charakter pojazdu. Niewielka wyso-
kość opony optymalizuje własności jezdne
pojazdu i  hamowanie. Może ona jednak
obniżać komfort jazdy oraz zwiększać hałas
w porównaniu z oponami zwykłymi.
Ścianka boczna opony niskoprofilowej
jest niższa niż opony zwykłej. Dlatego
oponę taką można dużo łatwiej uszko-
dzić. Należy przestrzegać poniższych
wskazówek:
• P

odczas jazdy po nierównej dro-
dze lub poza drogą uważać, by nie
uszkodzić opon ani obręczy kół. Po
zakończeniu jazdy sprawdzać stan
opon i obręczy.
• Aby nie uszkodzić opon ani obrę

-
czy kół, zwalniać podczas przejaz-
du przez dziury, progi zwalniające
i podczas wjazdów na krawężniki.
• J

eżeli doszło do poważnego ude-
rzenia w  oponę, należy natychmiast
sprawdzić jej stan lub skontaktować
się z  Autoryzowaną Stacją Obsługi
(ASO) Hyundai.
(ciąg dalszy)
OSTROŻNIE(ciąg dalszy)
•
Aby uniknąć uszkodzenia opon,

co
3000 km sprawdzać ciśnienie w opo-
nach oraz ich stan.
• Wykr

ycie uszkodzenia opony jedy-
nie poprzez jej oględziny może nie
być możliwe. Aby uniknąć uszkodze-
nia opony spowodowanego ucho-
dzeniem z  niej powietrza, należy ją
wymienić w  przypadku jakichkol-
wiek podejrzeń, że jest ona uszko-
dzona.
• Gwarancja producenta nie obejmu

-
je uszkodzeń opon spowodowanych
jazdą po nierównej nawierzchni,
poza drogą ani przejazdem przez
przeszkody, takie jak dziury, stu-
dzienki lub krawężniki.
• Informacje


dotyczące

opon
y
są

po-
dane na jej ściance bocznej.
7
Przeglądy, czynnołci obsżugowe i
naprawy

7-46
BEZPIECZNIKI
Układy elektryczne pojazdu są zabezpieczo-
ne przed uszkodzeniami spowodowanymi
przeciążeniami za pomocą bezpieczników.
W  pojeździe znajdują się 2 lub 3 skrzynki
bezpieczników i  przekaźników: jedna zlo-
kalizowana jest pod deską rozdzielczą po
stronie kierowcy, a  pozostałe w  przedziale
silnika.
Jeżeli nie działa jedno ze świateł pojazdu,
urządzeń elektrycznych lub jedna z  lampek
sygnalizacyjnych/ostrzegawczych, nale-
ży sprawdzić bezpiecznik zabezpieczający
obwód danego elementu. Przepalenie bez-
piecznika polega na stopieniu się przewod-
nika znajdującego się wewnątrz niego.
Jeżeli nie działają wszystkie układy elek-
tryczne pojazdu, najpierw należy sprawdzić
skrzynkę bezpieczników pod deską rozdziel-
czą, po stronie kierowcy. Przed wymianą
przepalonego bezpiecznika należy wyłączyć
pojazd i wszystkie przełączniki, a następnie
odłączyć zacisk ujemny (–) od akumulatora.
Zawsze wymieniać bezpiecznik na nowy
o takich samych parametrach.
Przepalenie się bezpiecznika sygnalizu-
je usterkę natury elektrycznej. W  takim
przypadku należy unikać włączania dane-
go układu i  natychmiast skontaktować
się z  Autoryzowaną Stacją Obsługi (ASO)
Hyundai.i Informacja
W samochodzie stosowane są 3 rodzaje
bezpieczników: płytkowe — do niskich
natężeń prądu oraz kostkowe i

wysoko
-
prądowe — do wyższych natężeń prądu.
W miejscu wyjętego bezpiecznika
można zakładać wyłącznie bezpiecznik
o tych samych parametrach.
• Wyższy amperaż bezpiecznika może
spowodować uszkodzenie i/lub


pożar.
• Nie zamykać obwodu przewodem


zamiast właściwego bezpiecznika
—

na
wet
na

czas

napra
wy.
Może

to

doprowadzić do rozległego uszko-
dzenia w  instalacji elektrycznej
pojazdu, a nawet pożaru.
OSTRZEŻENIE

Sprawny

n Typ płytkowy
n Typ kostkowyPrzepalony
Sprawny
Przepalony
SprawnyPrzepalony OLF074075
n Bezpieczniki wysokoprądoweSprawnyPrzepalony
Przeglłdy, czynnoąci obsśugowe i naprawy

7-47
Wymiana bezpieczników pod deską
rozdzielczą
1. Wyłączyć pojazd.
2 .
Wyłączyć wszystkie przełączniki. 3

.
Zdjąć pokr
ywę skrzynki bezpieczników.
4.
K
orzystając z  etykiety znajdującej się po
wewnętrznej stronie pokrywy skrzynki
bezpieczników zlokalizować sprawdzany
bezpiecznik.
5.
Wyjąć spra
wdzany bezpiecznik. Do wyję-
cia bezpiecznika użyć narzędzia, znaj-
dującego się w  skrzynce bezpieczników
w przedziale silnika.
6.
Spra
wdzić wyjęty bezpiecznik — jeżeli
jest przepalony, należy go wymienić.
Zapasowe bezpieczniki znajdują się
w  skrzynce bezpieczników pod deską
rozdzielczą (lub w skrzynce w przedziale
silnika). 7.

Włożyć no
wy bezpiecznik tego samego
typu i  o  tym samym amperażu oraz
upewnić się, że jest prawidłowo zamo-
cowany w  zaciskach. Jeżeli bezpiecznik
jest luźny w  zaciskach należy się skon-
taktować z Autoryzowaną Stacją Obsługi
(ASO) Hyundai.
W przypadku braku właściwego bezpieczni-
ka zapasowego w sytuacji awaryjnej należy
użyć bezpiecznika tego samego typu i o tym
samym amperażu, który zabezpiecza nie-
używany obwód, np. obwód zapalniczki.
Jeżeli światła przednie lub inne wyposaże-
nie elektryczne pojazdu nie działa, a  bez-
piecznik danego obwodu jest sprawny,
należy sprawdzić bezpieczniki w  skrzynce
znajdującej się w  przedziale silnika. Jeżeli
bezpiecznik w  tej skrzynce przepalił się,
należy go wymienić na bezpiecznik o takim
samym amperażu.
OAE076017
OAE076018
Do wyjmowania bezpieczników nie
używać wkrętaka ani żadnego inne-
go przedmiotu metalowego, ponie-
waż może to doprowadzić do zwarcia
w obwodzie i jego uszkodzenia. Do tego
celu służą plastikowe szczypce, znaj-
dujące się w  skrzynce bezpieczników,
zlokalizowanej w przedziale silnika.
OSTROŻNIE
7
Przeglądy, czynnołci obsżugowe i
naprawy

7-48
Wyłącznik bezpieczników
(transportowy)
Wyłącznik bezpieczników (tzw. transporto-
wy) umożliwia ograniczenie do minimum
poboru prądu pojazdu pozostawionego na
dłuższy czas, co zabezpiecza przed roz-
ładowaniem akumulatora. Wyłącznik bez-
pieczników powinien być zawsze ustawiony
w położeniu ON.
Ustawienie wyłącznika bezpieczników
w położeniu OFF powoduje później koniecz-
ność zresetowania niektórych elementów,
takich jak system audio i  zegar. Może rów-
nież spowodować nieprawidłowe działanie
inteligentnego kluczyka.
i Informacja
Jeżeli wyłącznik bezpieczników znajduje
się w

poł
ożeniu OFF, na wyświetlaczu
LCD pojawia się komunikat „Turn on
FUSE SWITCH” (włącz wyłącznik bez-
pieczników).
UWAGA
• Podczas jazdy wyłącznik bezpieczni -
ków musi znajdować się w  położeniu
ON.
• Nie

operować

wyłącznikiem

bezpiecz
-
ników zbyt często. Może to spowodo-
wać jego uszkodzenie.
Wymiana bezpieczników w przedziale
silnika
1. Wyłączyć pojazd.
2 .
Wyłączyć wszystkie przełączniki.
3

.
Przycisnąć kra
wędź pokrywy skrzynki
bezpieczników, a  następnie podnieść
i zdjąć pokrywę.
OAE076023
OAE076024
n Bezpiecznik płytkowy
n Bezpiecznik kostkowyOAE076019
OLFH044149L
Przeglłdy, czynnoąci obsśugowe i naprawy

7-49
4. Sprawdzić wyjęty bezpiecznik — jeżeli jest przepalony, należy go wymienić. Aby
wyjąć lub włożyć bezpiecznik, należy
użyć narzędzia znajdującego się w  tej
skrzynce bezpieczników.
5.

Włożyć no
wy bezpiecznik tego samego
typu i  o  tym samym amperażu oraz
upewnić się, że jest prawidłowo zamo-
cowany w  zaciskach. Jeżeli bezpiecznik
jest luźny w  zaciskach należy się skon-
taktować z Autoryzowaną Stacją Obsługi
(ASO) Hyundai.
UWAGA
Po sprawdzeniu skrzynki bezpieczników
w  przedziale silnika należy dokładnie
założyć pokrywę skrzynki.
Prawidłowe założenie pokrywy potwier -
dza charakterystyczne kliknięcie. W prze-
ciwnym razie do skrzynki może dostać
się woda i  spowodować usterkę elek-
tryczną.
Bezpiecznik główny
Układy elektroniczne mogą działać niepra-
widłowo, nawet jeżeli bezpieczniki w  prze-
dziale silnika i  pod deską rozdzielczą nie
są odłączone ani przepalone. W takim przy-
padku przyczyną problemu może być prze-
rwa w  obwodzie bezpiecznika głównego
(bezpiecznika zacisku akumulatora), który
znajduje się pod osłoną zacisku dodatnie-
go (+) akumulatora 12 V. Ponieważ budowa
bezpiecznika głównego jest bardziej złożo-
na niż budowa pozostałych bezpieczników,
jego sprawdzanie/wymianę należy powie-
rzać Autoryzowanej Stacji Obsługi (ASO)
Hyundai.
i Informacja
Po sprawdzeniu zawsze prawidłowo zakła-
dać osłonę zacisku akumulatora. W
prze

-
ciwnym razie do zacisku może dostać się
woda i

spowodow
ać usterkę elektryczną.
Bezpieczniki wysokoprądowe
Jeżeli przepalił się bezpiecznik zabezpie-
czający obwód o wysokim natężeniu prądu,
należy:
1.

Wyłączyć pojazd.
2

.
Odłączyć zacisk ujemn
y (–) od akumu-
latora.
3.

Przycisnąć kra
wędź pokrywy skrzynki
bezpieczników, a  następnie podnieść
i zdjąć pokrywę.
OAE076021
OAE076022
7
Przeględy, czynnoźci obsługowe i
naprawy

7-50
4. Odkręcić nakrętkę pokazaną na powyż-
szej ilustracji.
5.

Wy
mienić bezpiecznik na nowy tego
samego typu i  o  takich samych para-
metrach.
6.

Przykręcić nakrętkę,
założyć pokrywę
i  podłączyć zacisk ujemny (–) do aku-
mulatora.
i Informacja
W przypadku przepalenia się bezpiecz -
nika wysokoprądowego należy się skon-
taktować z

Autoryzowaną
Stacją Obsługi
(ASO) Hyundai.
Przeglłdy, czynnoąci obsśugowe i naprawy

7-51
Opis bezpieczników i przekaźników
Skrzynka bezpieczników pod deską
rozdzielczą
Na wewnętrznej stronie pokryw skrzynek
bezpieczników i  przekaźników znajdują się
ich nazwy i amperaż.
i Informacja
Rzeczywisty układ skrzynek bezpiecz-
ników zakupionego pojazdu może róż-
nić się od przedstawionego w

niniejszej
Instrukcji.

Podane informacje odzwiercie-
dlają stan w

momencie
oddawania publi-
kacji do druku. Podczas sprawdzania bez-
pieczników należy korzystać z

opisów
na
pokrywach ich skrzynek.
OAE076025
OAE076053L
7
Przeglądy, czynnołci obsżugowe i
naprawy

7-52

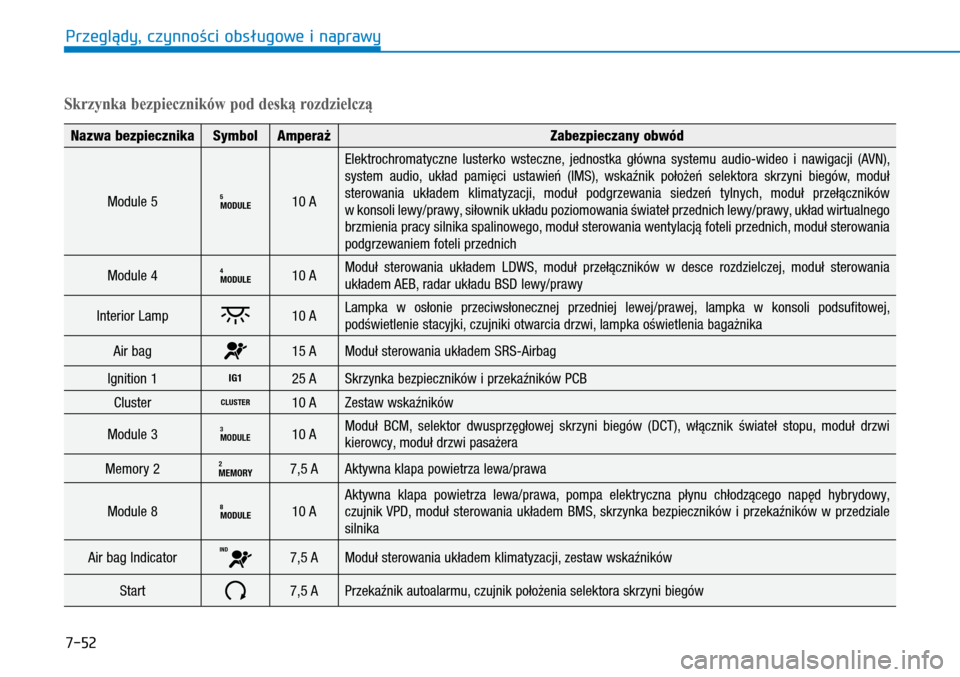

Skrzynka bezpieczników pod deską rozdzielczą
Nazwa bezpiecznikaSymbol Amperaż Zabezpieczany obwód
Module 5
MODULE510 A Elektrochromatyczne lusterko wsteczne, jednostka główna systemu audio-wideo i  nawigacji (AVN),
system audio, układ pamięci ustawień (IMS), wskaźnik położeń selektora skrzyni biegów, moduł
sterowania układem klimatyzacji, moduł podgrzewania siedzeń tylnych, moduł przełączników
w konsoli lewy/prawy, siłownik układu poziomowania świateł przednich lewy/prawy, układ wirtualnego
brzmienia pracy silnika spalinowego, moduł sterowania wentylacją foteli przednich, moduł sterowania
podgrzewaniem foteli przednich
Module 4
MODULE410 A Moduł sterowania układem LDWS, moduł przełączników w  desce rozdzielczej, moduł sterowania
układem AEB, radar układu BSD lewy/prawy
Interior Lamp
10 A Lampka w  osłonie przeciwsłonecznej przedniej lewej/prawej, lampka w  konsoli podsufitowej,
podświetlenie stacyjki, czujniki otwarcia drzwi, lampka oświetlenia bagażnika
Air bag
15 A Moduł sterowania układem SRS-Airbag
Ignition 1
IG125 A Skrzynka bezpieczników i przekaźników PCB
Cluster
CLUSTER10 A Zestaw wskaźników
Module 3
MODULE310 A Moduł BCM, selektor dwusprzęgłowej skrzyni biegów (DCT), włącznik świateł stopu, moduł drzwi
kierowcy, moduł drzwi pasażera
Memory 2
MEMORY27,5 A Aktywna klapa powietrza lewa/prawa
Module 8
MODULE810 A Aktywna klapa powietrza lewa/prawa, pompa elektryczna płynu chłodzącego napęd hybrydowy,
czujnik VPD, moduł sterowania układem BMS, skrzynka bezpieczników i przekaźników w  przedziale
silnika
Air bag Indicator
IND7,5 A Moduł sterowania układem klimatyzacji, zestaw wskaźników
Start
7,5 A Przekaźnik autoalarmu, czujnik położenia selektora skrzyni biegów
Przeglłdy, czynnoąci obsśugowe i naprawy
