2016 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Стояночный тормоз
Начало движения и вождение автомобиля 6-11
6
E00642300051
На выключение стояночного тормоза указывает выключение
контрольной лампы тормозной системы (красного цвета ) и
контрольной лампы на включателе стояночного тормоза с элек -
троприводом .

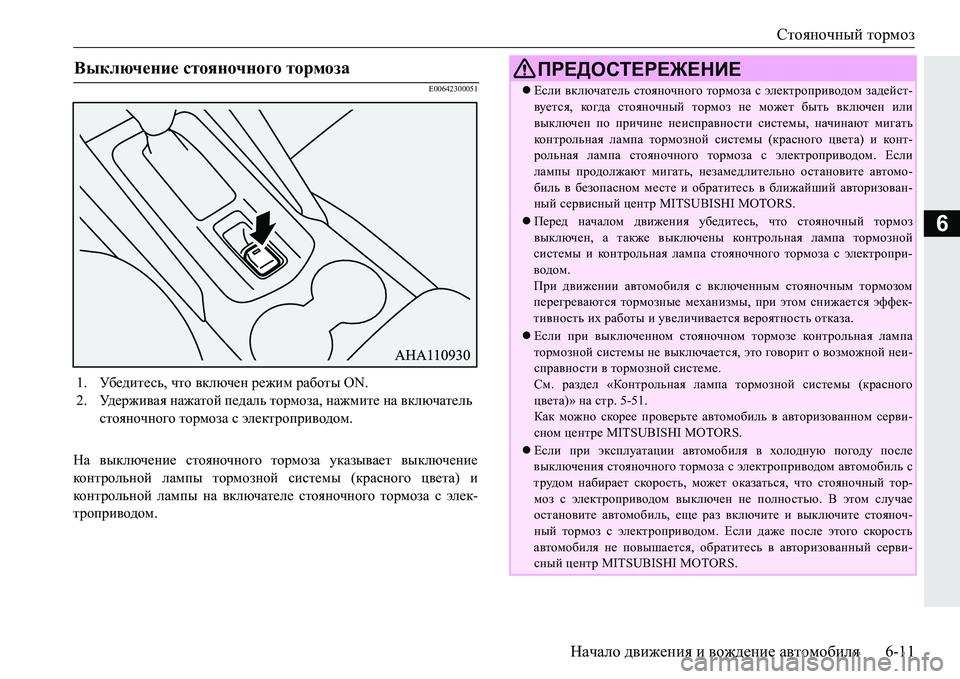

Выключение стояночного тормоза
1. Убе д и т е с ь , что включен режим работы ON.
2. Уд е р ж и в а я нажатой педаль тормоза , нажмите на включатель
стояночного тормоза с электроприводом .ПРЕДОСТЕРЕЖЕНИЕ
Если включатель стояночного тормоза с электроприводом задейст -
вуется , ко гд а стояночный тормоз не может быть включен или
выключен по причине неисправности системы , начинают мигать
ко н т р ол ь на я лампа тормозной системы (красного цвета ) и ко н т -
рольная лампа стояночного тормоза с электроприводом . Если
лампы продолжают мигать , незамедлительно остановите автомо -
биль в безопасном месте и обратитесь в ближайший ав
торизован -
ный сервисный центр MITSUBISHI MOTORS.
Перед началом движения убедитесь , что стояночный тормоз
выключен , а также выключены контрольная лампа тормозной
системы и контрольная лампа стояночного тормоза с электропри -
водом .
При движении автомобиля с включенным стояночным тормозом
перегреваются тормозные механизмы , при этом снижается эффек -
тивность их работы и увеличивается вероятность отказа.
Если при выключенном стояночном тормозе контрольная лампа
тормозной системы не выключается , это говорит о возможной неи-
справности в тормозной системе .
См . раздел «Контрольная лампа тормозной системы (красного
цвета )» на стр . 5-51.
Как можно скорее проверьте автомобиль в авторизованном серви -
сном центре MITSUBISHI MOTORS.
Если при эксплуатации автомобиля в холодную погоду после
выключения стояночного тормоза с электроприводом автомобиль с
трудом набирает скорость, может оказаться , что стояночный тор -
моз с электроприводом выключен не полностью . В этом случае
остановите автомобиль , еще раз включите и выключите стояноч -
ный тормоз с электроприводом . Если даже после этого скорость
автомобиля не повышается , обратитесь в ав
торизованный серви -
сный центр MITSUBISHI MOTORS.

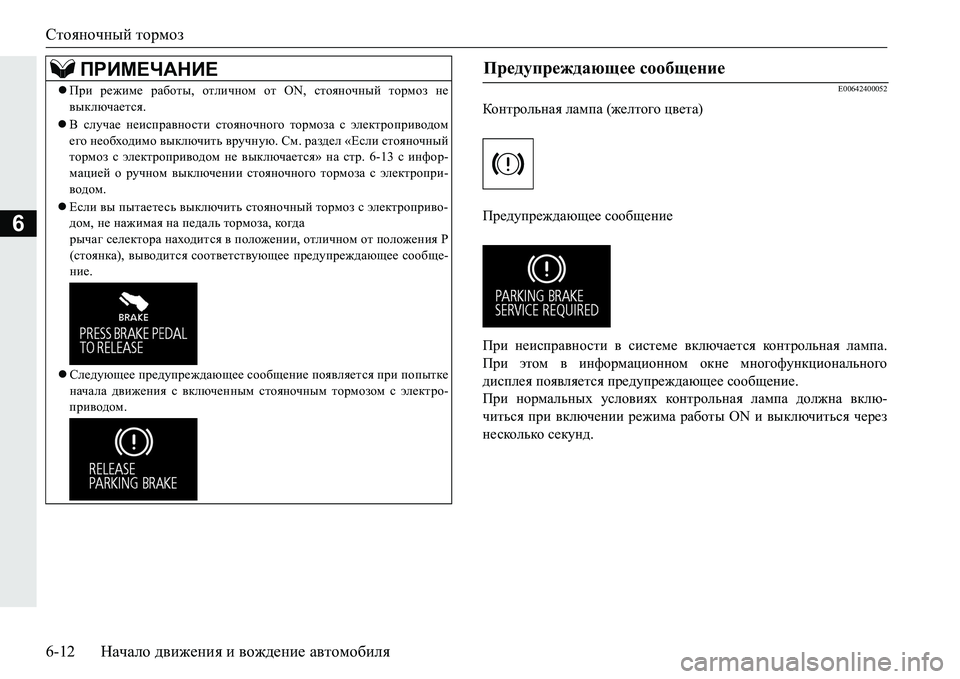

Стояночный тормоз
6-12 Начало движения и вождение автомобиля
6
E00642400052
Контрольная лампа (желтого цвета )
Предупреждающее сообщение
При неисправности в системе включается контрольная лампа .
При этом в информационном окне многофункционального
дисплея появляется предупреждающее сообщение .
При нормальных условиях контрольная лампа должна вклю -
читься при включении режима работы ON и выключиться через
несколько секунд .
ПРИМЕЧАНИЕ
При режиме работы , отличном от ON, стояночный тормоз не
выключается .
 В случае неисправности стояночного тормоза с электроприводом
его необходимо выключить вручную. См . раздел «Если стояночный
тормоз с электроприводом не выключается » на стр . 6-13 с инфор -
мацией о ручном выключении стояночного тормоза с электропри -
водом .
 Если вы пытаетесь выключить стояночный тормоз с электроприво-
дом , не на
жимая на педаль тормоза , ко гд а
рычаг селектора находится в положении , отличном от положения Р
( стоянка ), выводится соответствующее предупреждающее сообще -
ние .
 Следующее предупреждающее сообщение появляется при попытке
начала движения с включенным стояночным тормозом с электро -
приводом .
Предупреждающее сообщение

Стояночный тормоз
Начало движения и вождение автомобиля 6-13
6
E00648500055
Если стояночный тормоз с электроприводом не выключается при
помощи выключателя стояночного тормоза с электроприводом ,
его можно выключить вручную следующим образом . Ручное
выключение стояночного тормоза с электроприводом допуска -
ется только в случае острой необходимости его выключения в
экстренной ситуации . 1.
Ус т а н о в и т е под кол е с а упорные башмаки.
2. Переведите рычаг селектора A/T в положение Р ( стоянка ).
3. Выключите дви
гатель , если он работает .
4. Убе д и т е с ь , что контрольная лампа на выключателе стояноч-
ного тормоза с электроприводом выключена .
ПРЕДОСТЕРЕЖЕНИЕ
Если контрольная лампа не выключается или не включается , суще -
ствует вероятность, что стояночный тормоз не работает или не
может быть выключен . В этом случае следует немедленно обра -
титься в ближайший авторизованный сервисный центр
MITSUBISHI MOTORS. Если контрольная лампа включается во
время движения , незамедлительно остановите автомобиль в без -
опасном месте и обратитесь в ближайший авторизованный се
рви-
сный центр MITSUBISHI MOTORS. В случае крайней
необходимости припаркуйте автомобиль на ровной твердой пло -
щадке , переместите рычаг селектора в положение Р ( стоянка) и
установите под коле с а упорные башмаки или кол од к и .

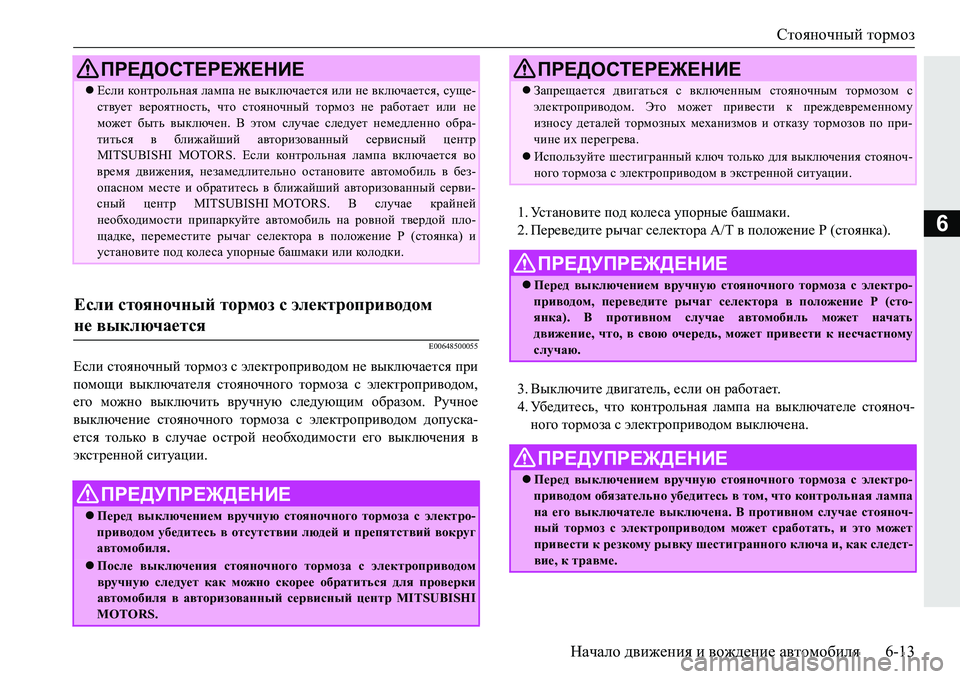

Если стояночный тормоз с электроприводом
не выключается

ПРЕДУПРЕЖДЕНИЕ
 Перед выключением вручную стояночного тормоза с электро -
приводом убедитесь в отсутствии людей и препятствий вокруг
автомобиля .
После выключения стояночного тормоза с электроприводом
вручную следует как можно скорее обратиться для проверки
автомобиля в авторизованный сервисный центр MITSUBISHI
MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ
 Запрещается двигаться с включенным стояночным тормозом с
электроприводом . Это может привести к преждевременному
износу деталей тормозных механизмов и отказу тормозов по при -
чине их перегрева .
Используйте шестигранный ключ только для выключения стояноч -
ного тормоза с электроприводом в экстренной ситуации.
ПРЕДУПРЕЖДЕНИЕ
 Перед выключением вручную стояночного тормоза с электро -
приводом , переведите рычаг селектора в положение Р ( сто -
янка ). В противном случае автомобиль может начать
движение , что , в свою очередь , может привести к несчастному
случаю .
ПРЕДУПРЕЖДЕНИЕ
Перед выключением вручную стояночного тормоза с электро -
приводом обязательно убедитесь в том , что контрольная лампа
на его выключателе выключена . В противном случае стояноч -
ный тормоз с электроприводом может сработать , и это может
привести к резкому рывку шестигранного ключа и , как следст -
вие , к травме .

Стояночный тормоз
6-14 Начало движения и вождение автомобиля
6

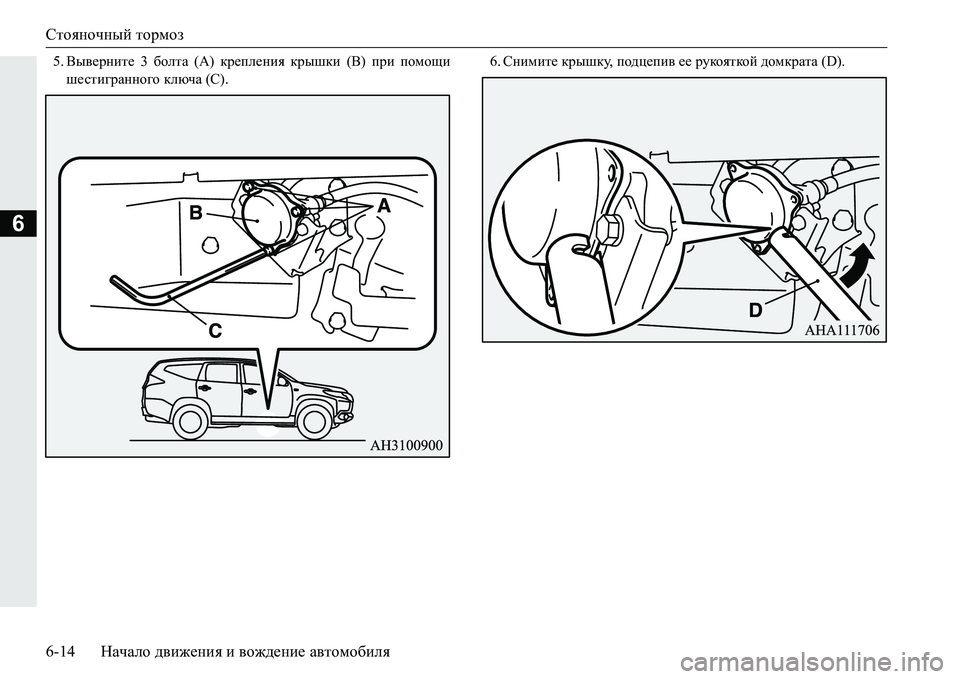

5. Выверните 3 болта (А) крепления крышки (В) при помощи
шестигранного ключа (С). 6.
Снимите крышку , подцепив ее ру коя т ко й домкрата (D).

Стояночный тормоз
Начало движения и вождение автомобиля 6-15
6

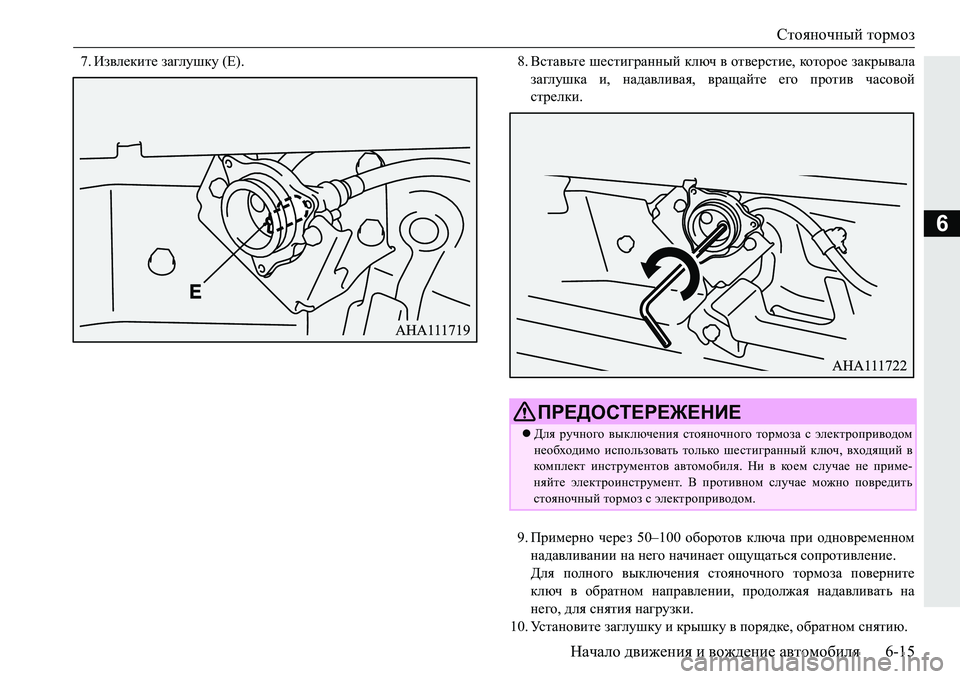

7.Извлеките заглушку (Е ). 8. Вставьте шестигранный ключ в отверстие , которое закрывала
заглушка и, надавливая , вращайте его против часовой
стрелки .
9. Примерно через 50–100 оборотов ключа при одновременном
надавливании на него начинает ощущаться сопротивление .
Для полного выключения стояночного тормоза поверните
ключ в обратном направлении , продолжая надавливать на
него , для снятия нагрузки .
10. Ус т а н о в и т е заглушку и крышку в порядк
е , обратном снятию.
ПРЕДОСТЕРЕЖЕНИЕ
Для ручного выключения стояночного тормоза с электроприводом
необходимо использовать только шестигранный ключ , входящий в
ком п л ект инструментов автомобиля . Ни в ко ем случае не приме -
няйте электроинструмент . В противном случае можно повредить
стояночный тормоз с электроприводом .

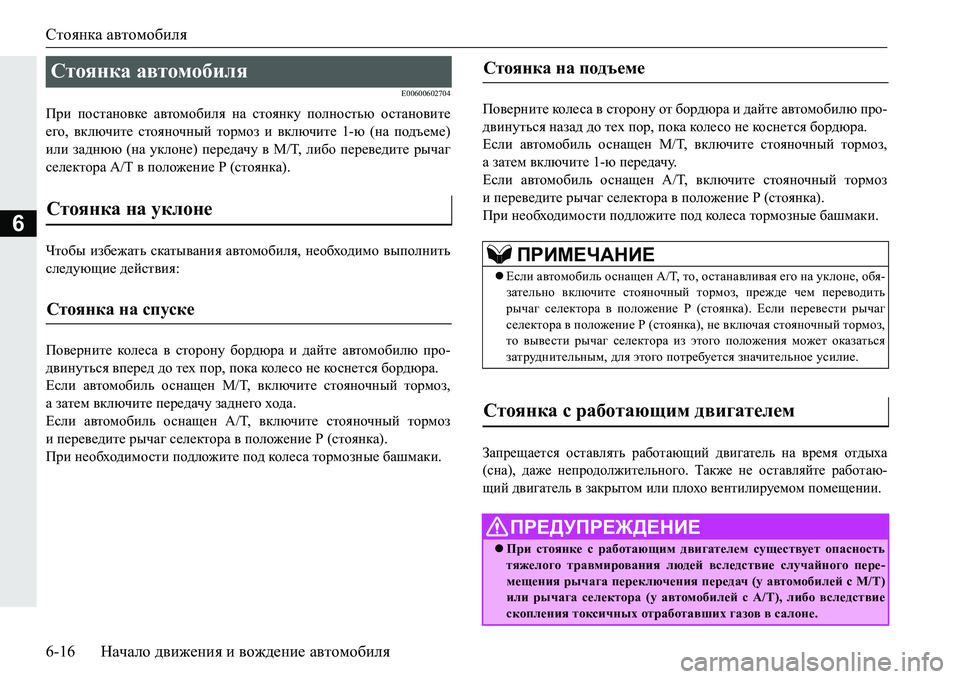

Стоянка автомобиля
6-16 Начало движения и вождение автомобиля
6
E00600602704
При постановке автомобиля на стоянку полностью остановите
его , включите стояночный тормоз и включите 1-ю (на подъеме )
или заднюю ( на уклоне ) передачу в M/T, либо переведите рычаг
селектора A/T в положение Р ( стоянка ).
Чтобы избежать скатывания автомобиля , необходимо выполнить
следующие действия :
Поверните коле с а в сторону бордюра и дайте автомобилю про -
двинуться вперед до тех пор , пока ко
л е со не коснется бордюра .
Если автомобиль оснащен M/T, включите стояночный тормоз ,
азатем включите передачу заднего хода .
Если автомобиль оснащен A/T, включите стояночный тормоз
ипереведите рычаг селектора в положение P (стоянка ).
При необходимости подложите под коле с а тормозные башмаки .Поверните
кол е с а в сторону от бордюра и дайте автомобилю про -
двинуться назад до тех пор , пока коле со не к
оснется бордюра .
Если автомобиль оснащен M/T, включите стояночный тормоз ,
азатем включите 1-ю передачу .
Если автомобиль оснащен A/T, включите стояночный тормоз
ипереведите рычаг селектора в положение P (стоянка ).
При необходимости подложите под коле с а тормозные башмаки .
Запрещается оставлять работающий двигатель на время отдыха
(сна ), даже непродолжительного . Также не оставляйте работаю-
щий двигатель в закрытом или плохо вентилируемом помещении.
Стоянка автомобиля
Стоянка на уклоне
Стоянка на спуске
Стоянка на подъеме
ПРИМЕЧАНИЕ
Если автомобиль оснащен A/T, то, останавливая его на уклоне , обя -
зательно включите стояночный тормоз , прежде чем переводить
рычаг селектора в положение Р ( стоянка). Если перевести рычаг
селектора в положение Р ( стоянка ), не включая стояночный тормоз ,
то вывести рычаг селектора из этого положения может оказаться
затруднительным , для этого потребуется значительное усилие .
Стоянка с работающим двигателем
ПРЕДУПРЕЖДЕНИЕ
При стоянке с работающим двигателем существует опасность
тяжелого травмирования людей вследствие случайного пере -
мещения рычага переключения передач (у автомобилей с M/T)
или рычага селектора (у автомобилей с A/T), либо вследствие
скопления токсичных отработавших газов в салоне .

Регулировка рулевой колонки по вылету и углу наклона
Начало движения и вождение автомобиля 6-17
6
Выходя из автомобиля , обязательно извлеките ключ из замка
зажигания и заприте все двери .
Всегда старайтесь останавливать автомобиль в хорошо освещен -
ном месте .
E00600701610
1.Освободите рычаг фиксации рулевой кол о н к и , поддерживая
рулевое кол е с о .
2. Ус т а н о в и т е рулевое кол е со на требуемую высоту .
3. Зафиксируйте рулевую кол о н ку , потянув рычаг фиксации
рулевой кол о н к и вверх до упора .
Место стоянки
ПРЕДУПРЕЖДЕНИЕ
Не останавливайте автомобиль в местах , гд е легковоспламеня -
ющиеся материалы , например сухая трава , могут соприко -
снуться с горячими деталями системы выпуска автомобиля ,
поскольку это может привести к пожару .
При выходе из автомобиля
Регулировка рулевой колонки по вылету
и углу наклона
A-Заблокировано
B- Разблокировано
ПРЕДУПРЕЖДЕНИЕ
Запрещается регулировать положение рулевого колеса
во время движения автомобиля .

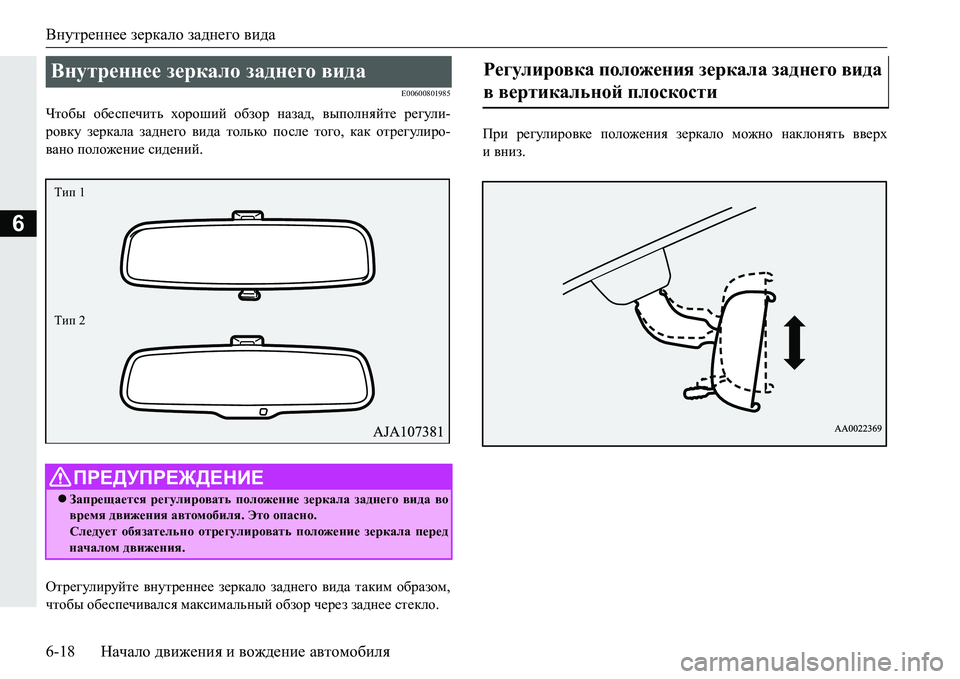

Внутреннее зеркало заднего вида
6-18 Начало движения и вождение автомобиля
6
E00600801985
Чтобы обеспечить хороший обзор назад, выполняйте регули -
ровку зеркала заднего вида только после того , как отрегулиро -
вано положение сидений.
Отрегулируйте внутреннее зеркало заднего вида таким образом,
чтобы обеспечивался максимальный обзор через заднее стекло . При
регулировке положения зеркало можно наклонять вверх
ивниз .
Внутреннее зеркало заднего вида
ПРЕДУПРЕЖДЕНИЕ
Запрещается регулировать положение зеркала заднего вида во
время движения автомобиля . Это опасно .
Следует обязательно отрегулировать положение зеркала перед
началом движения .
Тип 1
Тип 2
Регулировка положения зеркала заднего вида
в вертикальной плоскости
