2016 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Замена ламп

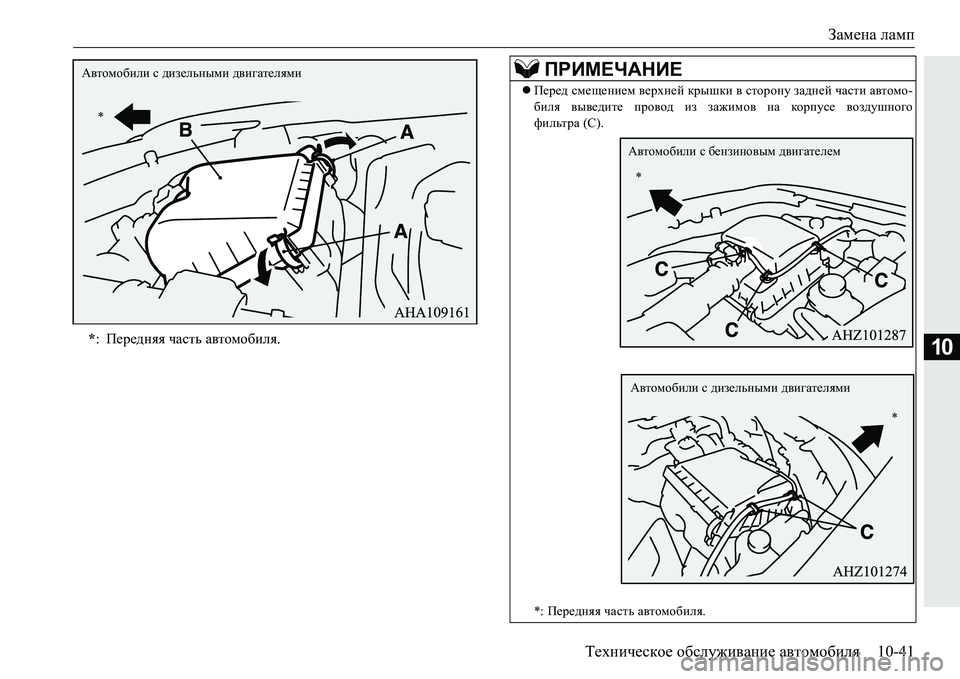

Техническое обслуживание автомобиля 10-41
10*:Передняя часть автомобиля .
*
Автомобили
с дизельными двигателями
ПРИМЕЧАНИЕ
 Перед смещением верхней крышки в сторону задней части автомо -
биля выведите провод из зажимов на корпусе воздушного
фильтра (С ).
*: Передняя часть автомобиля .
Автомобили с бензиновым двигателем
*
*
Автомобили
с дизельными двигателями

Замена ламп

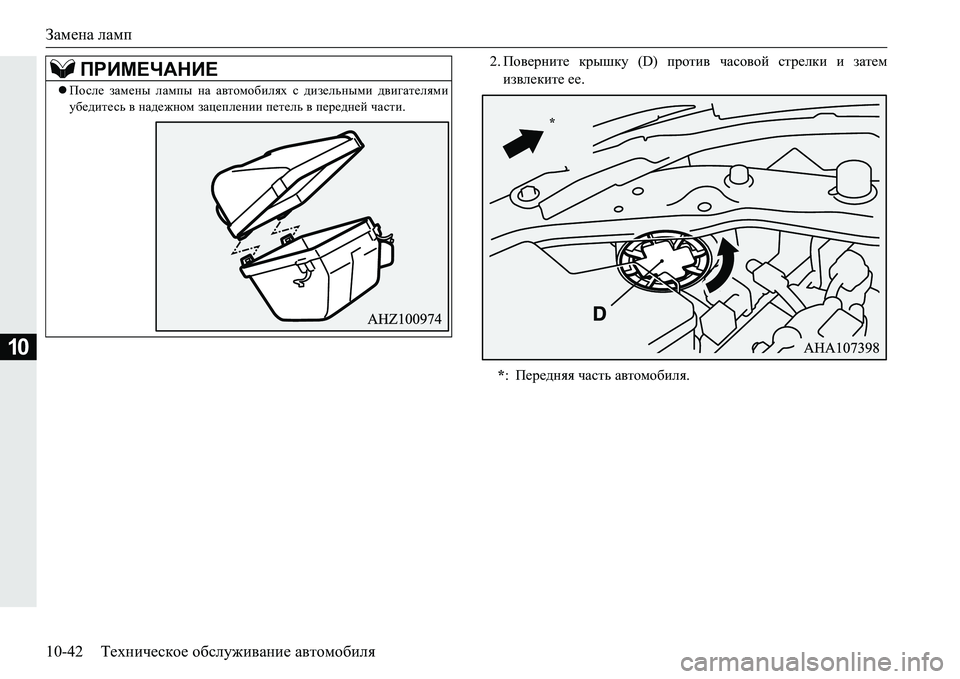

10-42 Техническое обслуживание автомобиля
10
2. Поверните крышку (D) против часовой стрелки и затем
извлеките ее.
 После замены лампы на автомобилях с дизельными двигателями
убедитесь в надежном зацеплении петель в передней части .
ПРИМЕЧАНИЕ
*:Передняя часть автомобиля .
*

Замена ламп

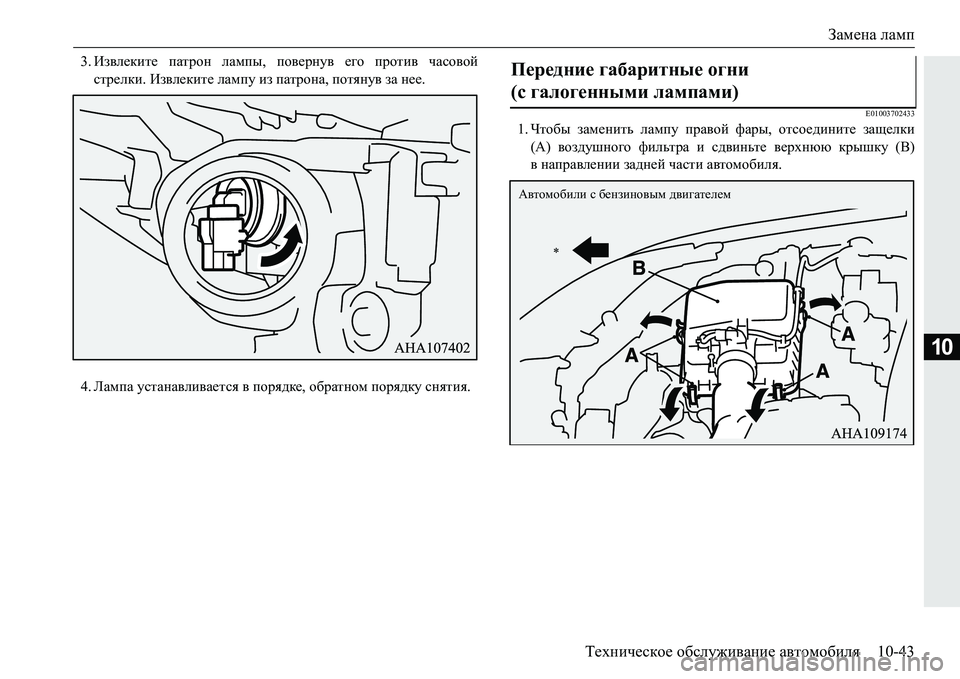

Техническое обслуживание автомобиля 10-43
10
3.Извлеките патрон лампы , повернув его против часовой
стрелки . Извлеките лампу из патрона , потянув за нее .
4. Лампа устанавливается в порядке , обратном порядку снятия .
E01003702433
1.Чтобы заменить лампу правой фары , отсоедините защелки
(А ) воздушного фильтра и сдвиньте верхнюю крышку (B)
в направлении задней части автомобиля .
Передние габаритные огни
( с галогенными лампами)
*
Автомобили
с бензиновым двигателем

Замена ламп

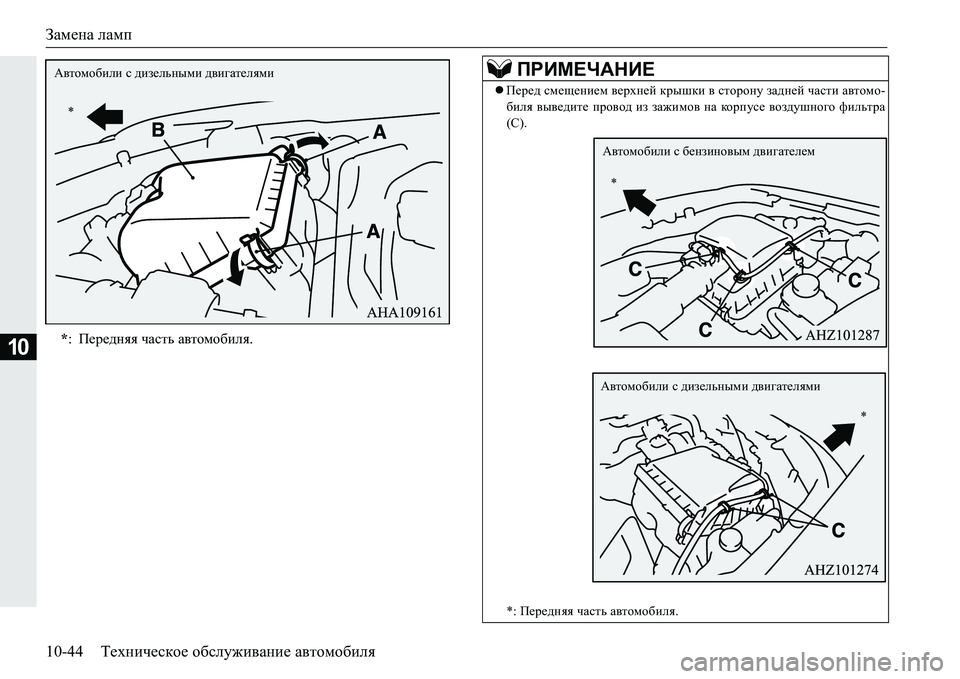

10-44 Техническое обслуживание автомобиля
10*: Передняя часть автомобиля .
*
Автомобили
с дизельными двигателями
ПРИМЕЧАНИЕ
 Перед смещением верхней крышки в сторону задней части автомо -
биля выведите провод из зажимов на корпусе воздушного фильтра
( С ).
*: Передняя часть автомобиля .
*
Автомобили
с бензиновым двигателем
*
Автомобили
с дизельными двигателями

Замена ламп

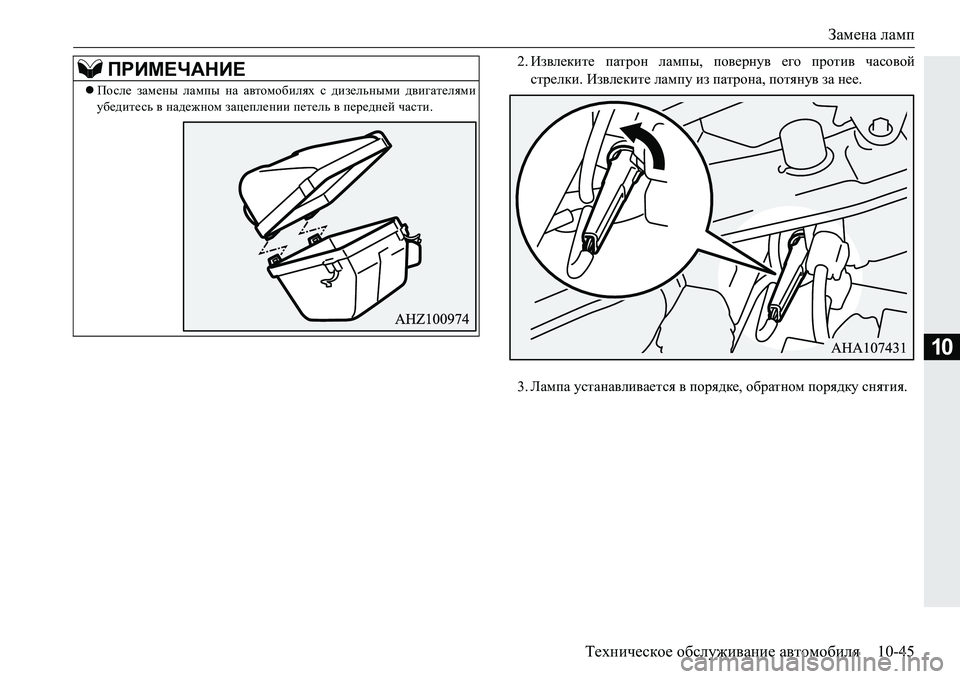

Техническое обслуживание автомобиля 10-45
10
2.Извлеките патрон лампы , повернув его против часовой
стрелки . Извлеките лампу из патрона , потянув за нее .
3. Лампа устанавливается в порядке , обратном порядку снятия .
После замены лампы на автомобилях с дизельными двигателями
убедитесь в надежном зацеплении петель в передней части .
ПРИМЕЧАНИЕ

Замена ламп

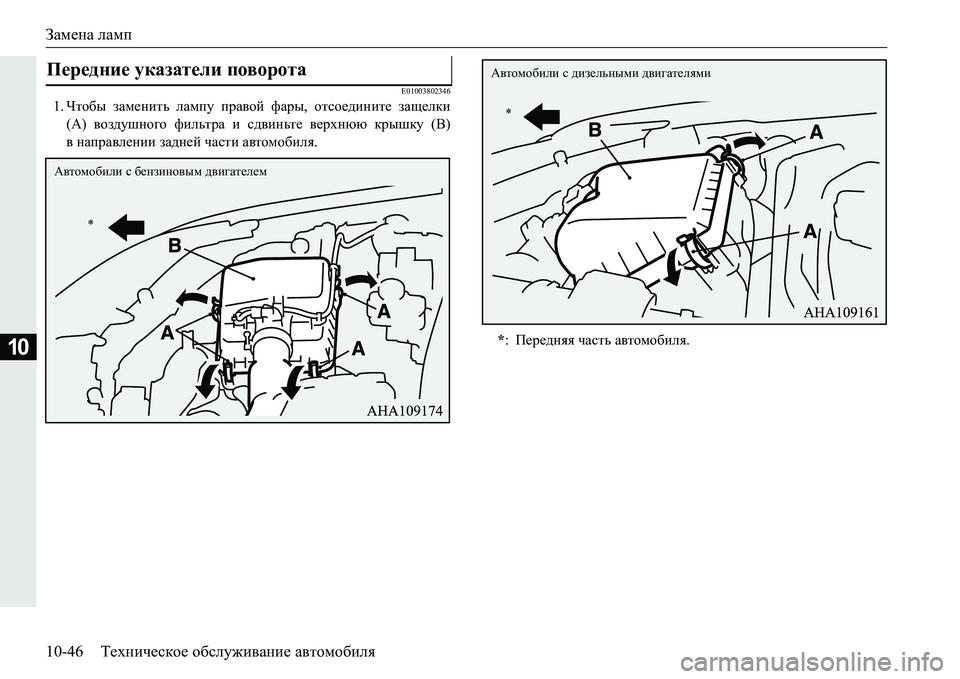

10-46 Техническое обслуживание автомобиля
10
E01003802346
1. Чтобы заменить лампу правой фары, отсоедините защелки
(А ) воздушного фильтра и сдвиньте верхнюю крышку (B)
внаправлении задней части автомобиля .
Передние указатели поворота
*
Автомобили
с бензиновым двигателем
*: Передняя часть автомобиля .
*
Автомобили
с дизельными двигателями

Замена ламп

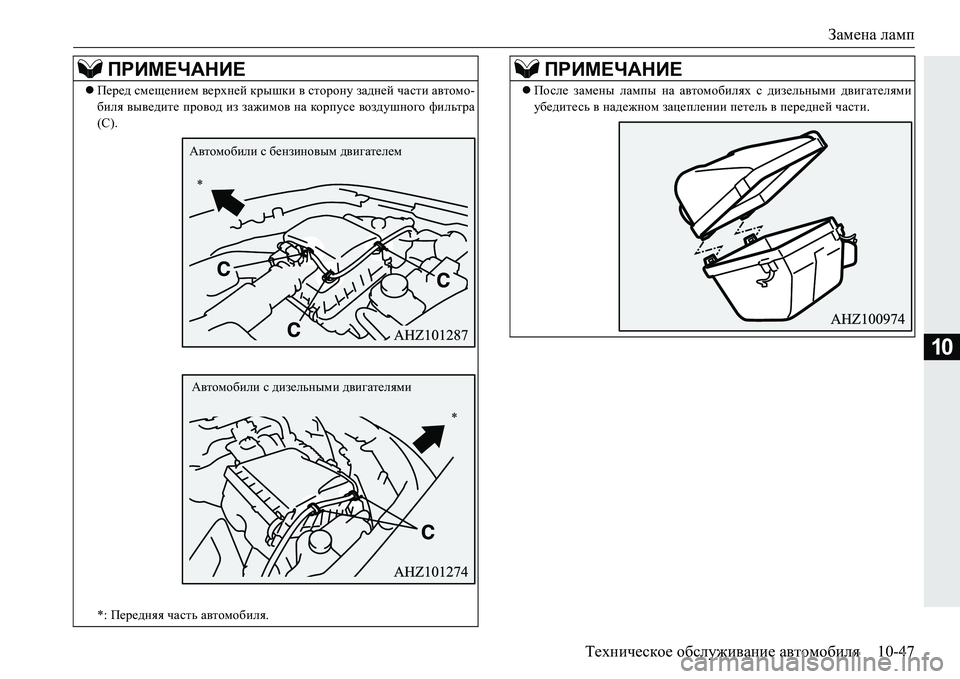

Техническое обслуживание автомобиля 10-47
10
ПРИМЕЧАНИЕ
Перед смещением верхней крышки в сторону задней части автомо -
биля выведите провод из зажимов на корпусе воздушного фильтра
( С ).
*: Передняя часть автомобиля .
*
Автомобили
с бензиновым двигателем
*
Автомобили
с дизельными двигателями
 После замены лампы на автомобилях с дизельными двигателями
убедитесь в надежном зацеплении петель в передней части .
ПРИМЕЧАНИЕ

Замена ламп

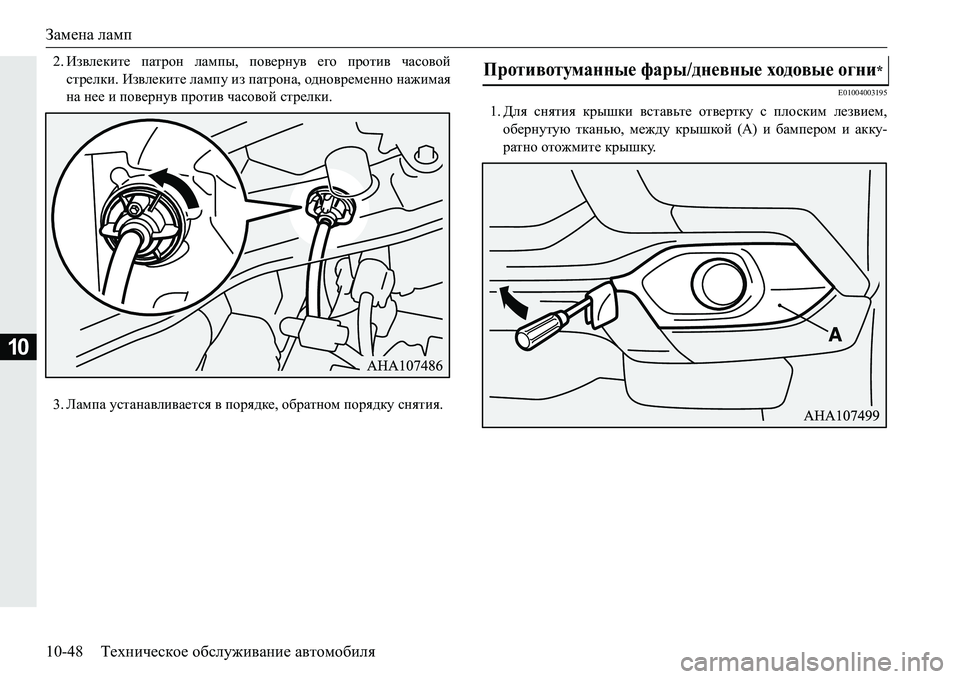

10-48 Техническое обслуживание автомобиля
10
2. Извлеките патрон лампы , повернув его против часовой
стрелки . Извлеките лампу из патрона , одновременно нажимая
на нее и повернув против часовой стрелки .
3. Лампа устанавливается в порядке , обратном порядку снятия.
E01004003195
1. Для снятия крышки вставьте отвертку с плоским лезвием ,
обернутую тканью , между крышкой (A) и бампером и акку -
ратно отожмите крышку .
Противотуманные фары /дневные ходовые огни*
