2016 MITSUBISHI PAJERO SPORT isofix

Оборудование салона
1-3 Краткий обзор /краткое руководство
1
E08500201346
Оборудование салона
Передняя лампа освещения салона и лампы местной подсветки, стр. 7-119, 7-122, 10-40
Отсек для солнцезащитных очков , стр . 7-128
Система экстренного реагирования при авариях ЭРА -ГЛОНАСС , стр.8-2
Внутреннее зеркало заднего вида , стр.6-18
Солнцезащитные ко з ыр ь ки , стр.7-114
Карман для визитных карточек , стр .7-114
Косметическое зеркало , стр .7-115
Передние сиденья , стр .4-4
Подголовники
, стр .4-9
Лампы подсветки порогов дверей , стр .7-122
Система
дополнительных
средств пассивной безопа -
сности (SRS) — подушка
безопасности у кол еней
водителя *, стр . 4-39, 4-46
Систе

ма дополнительных средств пас-
сивной безопасности (SRS) — боковая
подушка безопасности (для передних
сидений )*, стр . 4-39, 4-51
Задние сиденья , стр .4-5
Детские сиденья с системой крепления ISOFIX, стр.4-36
Расположение нижних креплений , стр .4-35
Расположение точек крепления
уд е р ж и ва ю щ и х ремней , стр .4-35
Подлокотник , стр .4-6
Подстаканник , стр .7-128
Лампа
освещения
багажного отделения
стр . 7-122, 10-40
Розетка электропитания ,
стр .7-118
Система
дополнительных средств пассивной
безопасности (SRS) — подушки безопасности
занавесочного тип
а*, стр . 4-39, 4-52
Задние
лампы местной подсветки, стр. 7-120, 7-122, 10-40
Информационно -развлекательная система для задних пассажиров *Более подробная информация представлена
в отдельном руководстве .
Ремни безопасности, стр.4-18
Регулируемый кронштейн ремня безопасности , стр.4-21
Крючок для одежды , стр.7-134
Сетка для крепления багажа *, стр .7-135
Шторка
багажного отделения *,
стр .7-131
Включатель
обогрева заднего
сиденья *, стр .4-8

Детские сиденья
4-30 Сиденья и ремни безопасности
4
E00406701405
Детей , выросших из детских сидений, следует перевозить на зад -
нем сиденье автомобиля и пристегивать комбинированным поя -
сно -плечевым ремнем .
Поясная ветвь ремня должна прилегать к нижней части живота
так , чтобы располагаться ниже верхней части тазовой ко ст и .
Впротивном случае при столкновении ремень может врезаться
в брюшную полость ребенка и нанести травму.
Если детское сиденье не используется , закрепите его ремнем
безопасности или уберите из автомобиля , чтобы исключить его
хаотичное перемещение по салону в случае столкновения .
ПРИМЕЧАНИЕ
В зависимости от формы сидений в автомобиле и типа детского
сиденья возможны два способа крепления детского сиденья в авто -
мобиле :
• На нижних креплениях на заднем сиденье , ТОЛЬКО в том случае ,
если детское сиденье имеет крепления типа ISOFIX
( см .стр . 4-35).
• Ремнем безопасности (см. стр . 4-37).
ПРЕДУПРЕЖДЕНИЕДети старшего возраста

Детские сиденья
Сиденья и ремни безопасности 4-31
4
E00411401963
Возможность размещения детских сидений с креплениями ISOFIX на различных местах
в салоне
Весовая группаКласс
размера
Фиксиру -
ющее
приспо -
соблениеРасположение
сиденья ISOFIX
в автомобиле
Рекомендованные детские сиденья *1Номер
одобрения
UN-R44
Заднее боковое
Детская сумка -кровать FISO/L1 X — —
GISO/L2 X — —
0 до 10 кг EISO/R1 X — —
0+ до 13 кг
EISO/R1 IL BABY-SAFE plus: MZ314393
BABY-SAFE С ОСНОВАНИЕМ ISOFIX:
MZ314394 E1-04301146
DISO/R2 X ——
CISO/R3 X
I 9-18 кг DISO/R2 X
CISO/R3 X
BISO/F2 IUF — —
B1 ISO/F2X IUF, IL DUO plus: MZ313045 E1-04301133 AISO/F3 IUF — —
II и III 15-36 кг IL KIDFIX: MZ314804 E1-04301198
*
1: MITSUBISHI MOTORS
оставляет за собой право на внесение изменений без предварительного уведомления.
Более подробную информацию можно получить в авторизованном сервисном центре MITSUBISHI MOTORS.

Детские сиденья
4-32 Сиденья и ремни безопасности
4 IUF — пригодно для установки «универсальных » детских сидений ISOFIX, одобренных для использования при перевозке детей
данной весовой категории .
 IL — пригодно для установки определенных детских сидений ISOFIX. См. таблицу «Рекомендованные детские сиденья ».
 Х — непригодно для установки детских сидений ISOFIX, предназначенных для детей данной весовой группы .
ПРЕДОСТЕРЕЖЕНИЕ
При установке детского сиденья на сиденье автомобиля снимите подголовник с этого сиденья .
Расшифровка символов , используемых в таблице :

Детские сиденья
Сиденья и ремни безопасности 4-35
4
E00408902121
Заднее сиденье автомобиля снабжено нижними креплениями ,
предназначенными для установки детских сидений с системой
крепления ISOFIX. На
задней стороне подушки задних сидений имеются 2 точки
крепления детских сидений. Они предназначены для крепления
ремней , уд е р ж и ва ю щ и х детское сиденье на двух местах заднего
сиденья автомобиля .
Ус т а н о в к а детского сиденья на нижние
крепления (система крепления ISOFIX)
и крепления удерживающих ремней
Расположение нижних креплений
Расположение точек крепления удерживающих
ремней
ПРЕДУПРЕЖДЕНИЕ
Крепления детских сидений рассчитаны только на нагрузку ,
создаваемую правильно установленными сиденьями . Запреща -
ется использовать их для крепления ремней безопасности взро -
слых пассажиров , багажа или закрепления дополнительного
оборудования автомобиля .

Детские сиденья
4-36 Сиденья и ремни безопасности
4

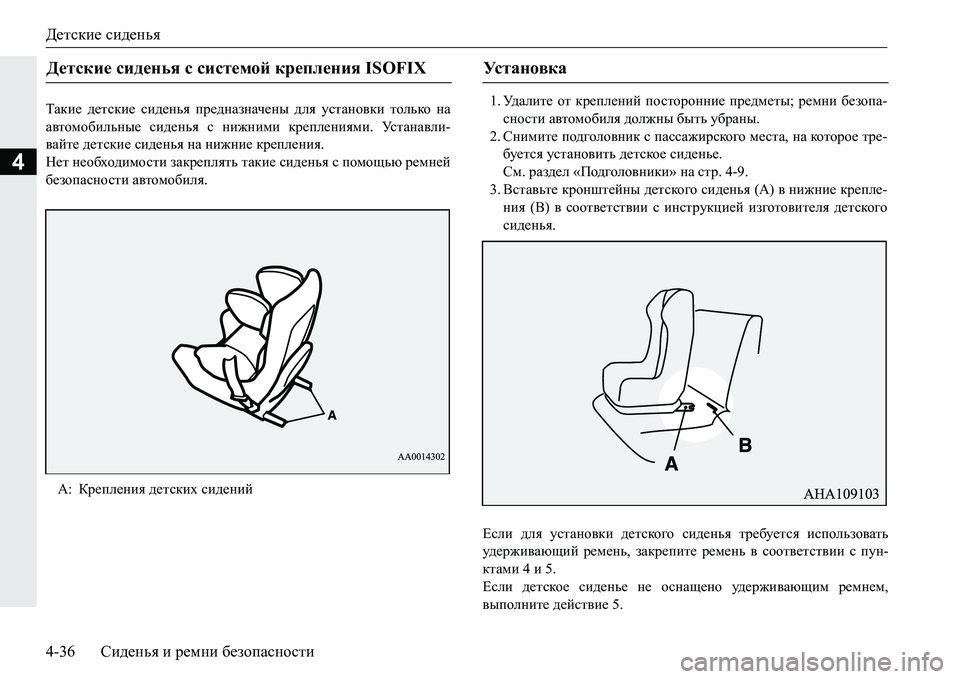

Такие детские сиденья предназначены для установки только на
автомобильные сиденья с нижними креплениями. Ус т а н а в л и-
вайте детские сиденья на нижние крепления .
Нет необходимости закреплять такие сиденья с помощью ремней
безопасности автомобиля . 1.
Уд а л и т е от креплений посторонние предметы ; ремни безопа -
сности автомобиля должны быть убраны .
2. Снимите подголовник с пассажирского места, на которое тре -
буется уст
ановить детское сиденье .
См . раздел «Подголовники » на стр . 4-9.
3. Вставьте кронштейны детского сиденья (A) в нижние крепле -
ния (B) в соответствии с инструкцией изготовителя детского
сиденья .
Детские сиденья с системой крепления ISOFIX
А:Крепления детских сидений
Ус т а н о в к а
Если для установки детского сиденья требуется использовать
уд е р ж и ва ю щ и й ремень , закрепите ремень в соответствии с пун -
ктами 4 и 5.
Если детское сиденье не оснащено уд е р ж и ва ю щ и м ремнем ,
выполните действие 5.
