2016 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Оглавление
1
2
3
4
5
6
7
8
9
10
11
Краткий обзор/краткое руководство
Общие сведения
Запирание и отпирание дверей
Сиденья и ремни безопасности
Органы управления и контрольно -измерительные приборы
Начало движения и вождение автомобиля
Создание комфортных условий в салоне
Действия в сложных ситуациях
Уход за автомобилем
Техническое обслуживание автомобиля
Технические характеристики

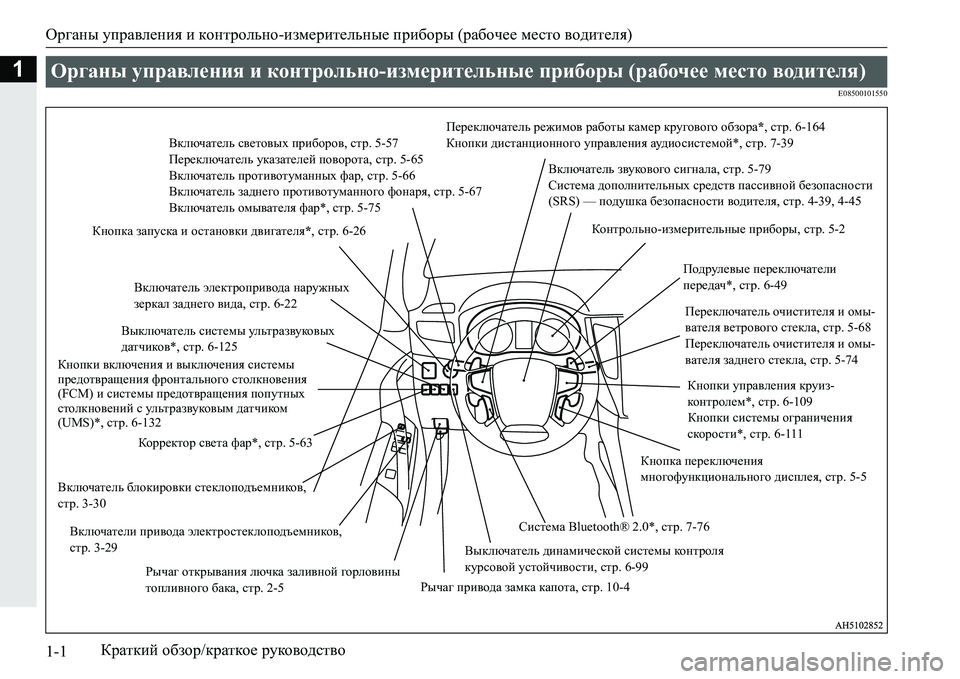

Органы управления и контрольно -измерительные приборы (рабочее место водителя )
1-1
1
Краткий обзор/ краткое руководство
E08500101550
Органы управления и контрольно -измерительные приборы (рабочее место водителя )
Включатель световых приборов , стр.5-57
Переключатель указателей поворота , стр.5-65
Включатель противотуманных фар , стр .5-66
Включатель заднего противотуманного фонаря, стр.5-67
Включатель омывателя фар *, стр .5-75
Кнопка запуска и остановки двигателя *, стр .6-26
Включатель электропривода наружных
зеркал заднего вида , стр .6-22
Включатель блокировки стеклоподъемников ,
стр .3-30
Включатели привода электростеклоподъемников ,
стр .3-29
Рычаг привода замка капота , стр.10-4
Рычаг
открывания лючка заливной г
орловины
топливного бака , стр .2-5 Выключатель
динамической системы ко нт рол я
курсовой устойчивости , стр .6-99
Контрольно
-измерительные приборы , стр .5-2
Переключатель очистителя и омы -
вателя ветрового стекла , стр.5-68
Переключатель очистителя и омы -
вателя заднего стекла , стр.5-74
Подрулевые
переключатели
передач *, стр .6-49
Выключатель системы ультразвуковых
датчиков *, стр .6-125
Кнопки включения и выключения системы
предотвращения фронтального столкновения
(FCM) и системы пре
дотвращения попутных
столкновений с ультразвуковым датчиком
(UMS)*, стр.6-132
Корректор света фар*, стр .5-63 Кнопки
управления круиз-
конт р олем *, стр . 6-109
Кнопки системы ограничения
скорости *, стр . 6-111
Включатель
звукового сигнала , стр .5-79
Система дополнительных средств пассивной безопасности
(SRS) — подушка безопасности водителя , стр. 4-39, 4-45
Переключатель
режимов работы камер кругового обзора*, стр .6-164
Кнопки дистанционного управления аудио сис темой *, стр .7-39
Система Bluetooth® 2.0*, стр.7-76
Кнопка
пе
реключения
многофункционального дисплея , стр.5-5

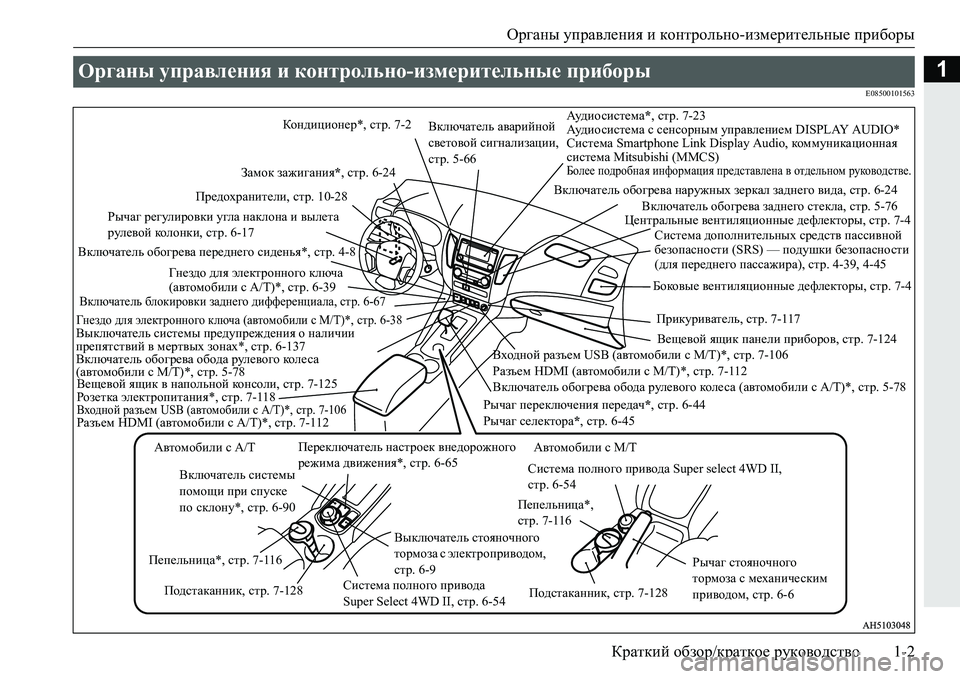

Органы управления и контрольно -измерительные приборы
Краткий обзор /краткое руководство 1-2
1
E08500101563
Органы управления и контрольно -измерительные приборы
Ауди о с и с т е ма*, стр .7-23
Ауди о с и с т е ма с сенсорным управлением DISPLAY AUDIO*
Система Smartphone Link Display Audio, коммуникационная
система Mitsubishi (MMCS)
Более подробная информация представлена в отдельном руководстве .Замок зажигания *, стр .6-24 Включатель
аварийной
световой сигнализации,
стр .5-66
Входной разъем USB (автомобили с M/T)*, стр. 7-106
Разъем HDMI ( автомобили с M/T)*, стр.7-112
Включатель обогрева обода рулевого коле с а (автомобили с A/T)*, стр.5-78
Вещевой
ящик в напольной кон соли , стр . 7-125
Розетка электропитания *, стр .7-118
Входной разъем USB (автомобили с A/T)*, стр. 7-106Разъем HDMI ( автомобили с A/T)*, стр.7-112
Подстаканник , стр .7-128
Выключатель
системы предупреждения о наличии
препятствий в мертвых зонах*, стр.6-137
Включатель обогрева обода рулевого коле с а
( автомобили с M/T)*, стр .5-78
Рычаг переключения передач *, стр .6-44
Рычаг селектора *, стр .6-45
Включатель блокировки заднего дифференциала , стр .6-67
Вещевой ящик панели приборов , стр.7-124
Боковые
вентиляционные дефлекторы , стр.7-4
Система
дополнительных средств пассивной
безопасности (SRS) — подушки безопасности
( для переднего пассажира ), стр . 4-39, 4-45
Кондиционер
*, стр .7-2
Центральные вентиляционные дефлекторы , стр.7-4
Включатель
обогрева наружных зеркал заднего вида , стр .6-24
Включатель обогрева заднего стекла , стр .5-76
Прикуриватель , стр .7-117
Рычаг
регулировки угла наклона и вылета
рулевой коло нк и , стр .6-17
Автомобили с A/T Ав
томобили с M/T
Переключатель
настроек внедорожного
режима движения *, стр .6-65
Выключатель стояночного
тормоза с электроприводом ,
стр .6-9
Включатель
системы
помощи при спуске
по склону *, стр .6-90
Система полного привода
Super Select 4WD II, стр.6-54 Подстаканник
, стр .7-128 Рычаг
стояночного
тормоза с механическим
приводом, стр .6-6
Гнездо для электронного ключа (автомобили с M/T)*, стр.6-38
Гнездо для электронного ключа
( автомобили с A/T)*, стр.6-39
Пепельница *, стр .7-116 Пепельница
*,
стр .7-116
Система
полного привода Super select 4WD II,
стр .6-54
Предохранители
, стр. 10-28
Включатель обогрева переднего сиденья *, стр .4-8

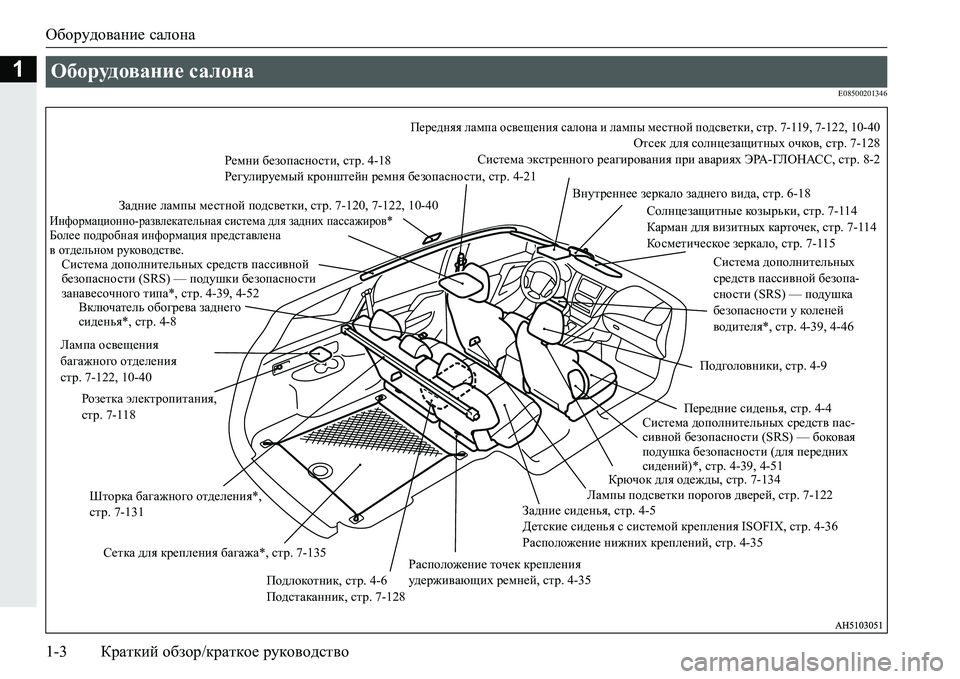

Оборудование салона
1-3 Краткий обзор /краткое руководство
1
E08500201346
Оборудование салона
Передняя лампа освещения салона и лампы местной подсветки, стр. 7-119, 7-122, 10-40
Отсек для солнцезащитных очков , стр . 7-128
Система экстренного реагирования при авариях ЭРА -ГЛОНАСС , стр.8-2
Внутреннее зеркало заднего вида , стр.6-18
Солнцезащитные ко з ыр ь ки , стр.7-114
Карман для визитных карточек , стр .7-114
Косметическое зеркало , стр .7-115
Передние сиденья , стр .4-4
Подголовники
, стр .4-9
Лампы подсветки порогов дверей , стр .7-122
Система
дополнительных
средств пассивной безопа -
сности (SRS) — подушка
безопасности у кол еней
водителя *, стр . 4-39, 4-46
Систе

ма дополнительных средств пас-
сивной безопасности (SRS) — боковая
подушка безопасности (для передних
сидений )*, стр . 4-39, 4-51
Задние сиденья , стр .4-5
Детские сиденья с системой крепления ISOFIX, стр.4-36
Расположение нижних креплений , стр .4-35
Расположение точек крепления
уд е р ж и ва ю щ и х ремней , стр .4-35
Подлокотник , стр .4-6
Подстаканник , стр .7-128
Лампа
освещения
багажного отделения
стр . 7-122, 10-40
Розетка электропитания ,
стр .7-118
Система
дополнительных средств пассивной
безопасности (SRS) — подушки безопасности
занавесочного тип
а*, стр . 4-39, 4-52
Задние
лампы местной подсветки, стр. 7-120, 7-122, 10-40
Информационно -развлекательная система для задних пассажиров *Более подробная информация представлена
в отдельном руководстве .
Ремни безопасности, стр.4-18
Регулируемый кронштейн ремня безопасности , стр.4-21
Крючок для одежды , стр.7-134
Сетка для крепления багажа *, стр .7-135
Шторка
багажного отделения *,
стр .7-131
Включатель
обогрева заднего
сиденья *, стр .4-8

Багажное отделение
Краткий обзор /краткое руководство 1-4
1
E08500301158
Багажное отделение
Крюки для крепления багажа , стр .7-134 Домкрат
,
стр .8-19
Комплект инструмента,
стр .8-19

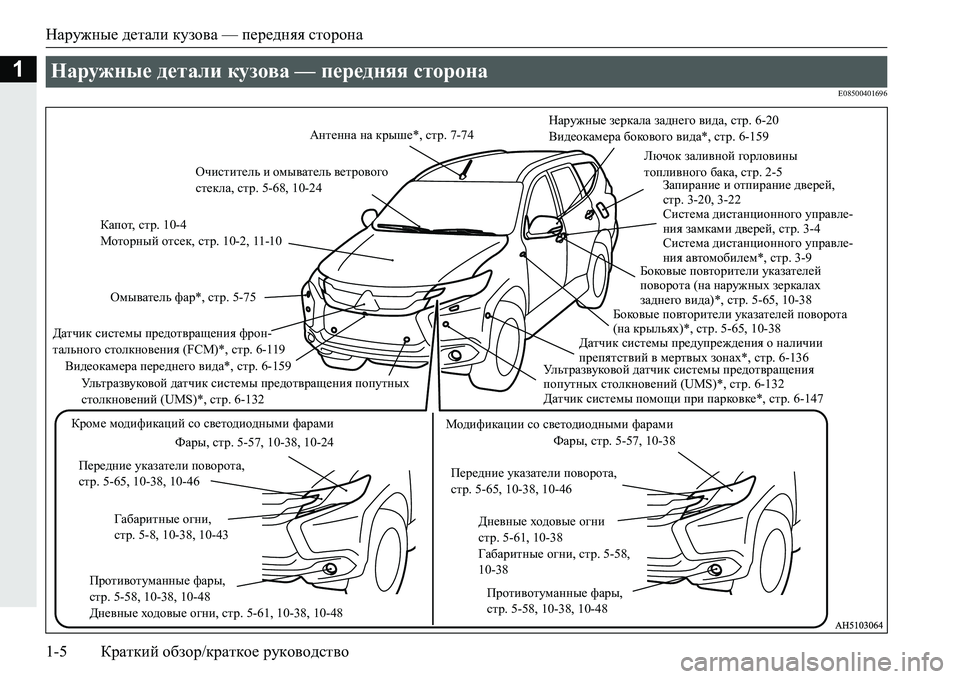

Наружные детали кузова — передняя сторона
1-5 Краткий обзор /краткое руководство
1
E08500401696
Наружные детали кузова — передняя сторона
Антенна на крыше *, стр .7-74
Очиститель и омыватель ветрового
стекла , стр.5-68, 10-24
Капот , стр.10-4
Моторный отсек , стр . 10-2, 11-10 Лючок
заливной горловины
топливного бака , стр .2-5
Запирание и отпирание дверей ,
стр . 3-20, 3-22
Система дистанционного управле -
ния замками дверей , стр .3-4
Система дистанционного управле -
ния автомобилем *, стр .3-9
Боковые повторители указателей
поворота (на наружных зеркалах
заднего вида )*, стр .5-65, 10-38
Фары , стр. 5-57, 10-38, 10-24
Пере

дние указатели поворота ,
стр . 5-65, 10-38, 10-46
Габаритные огни ,
стр . 5-8, 10-38, 10-43 Наружные
зеркала заднего вида , стр .6-20
Видеокамера бокового вида *, стр .6-159
Омыватель фар *, стр .5-75
Датчик системы предотвращения фрон-
тального столкновения (FCM)*, стр.6-119
Ультразвуковой датчик системы предотвращения
попутных столкновений (UMS)*, стр.6-132
Датчик системы помощи при парковке *, стр .6-147
Датчик
системы предупреждения о наличии
препятствий в мертвых зонах*, стр.6-136
Кроме модификаций со св
етодиодными фарами
Модификации со светодиодными фарами
Противотуманные фары ,
стр . 5-58, 10-38, 10-48
Дневные ходовые огни , стр. 5-61, 10-38, 10-48 Фары
, стр . 5-57, 10-38
Передние указатели поворота ,
стр . 5-65, 10-38, 10-46
Дневные ходовые огни
стр .5-61, 10-38
Габаритные огни , стр. 5-58,
10-38
Противотуманные фары ,
стр . 5-58, 10-38, 10-48
Видеокамера
переднего вида *, стр .6-159
Ультразвуковой датчик системы предотвращения попутных
столкновений (UMS)*, стр. 6-132 Боковые
повторители указателей поворота
( на крыльях )*, стр .5-65, 10-38

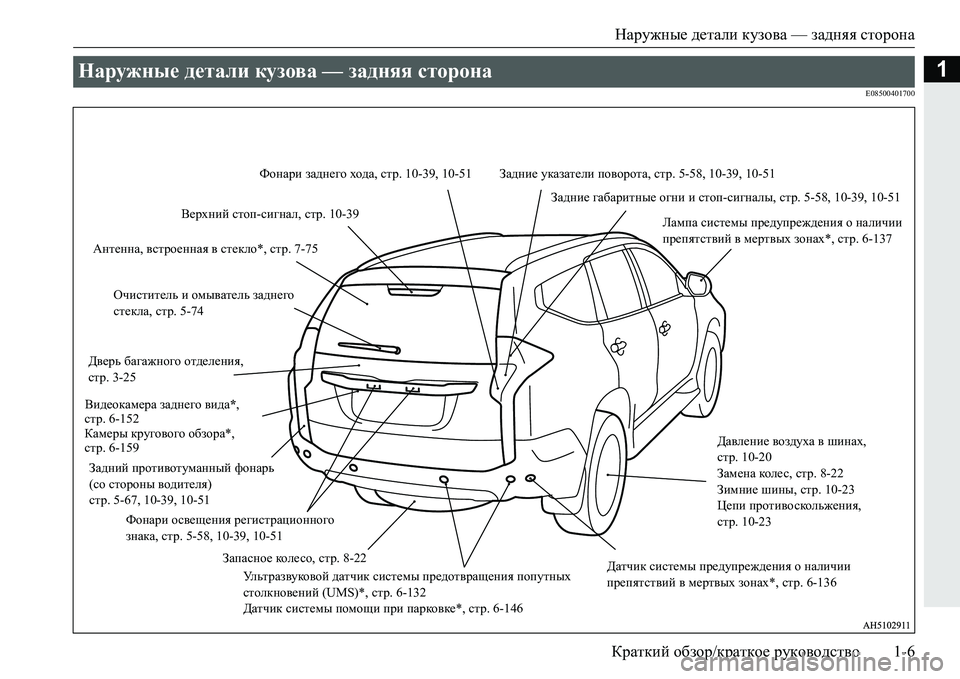

Наружные детали кузова — задняя сторона
Краткий обзор /краткое руководство 1-6
1
E08500401700
Наружные детали кузова — задняя сторона
Дверь багажного отделения ,
стр .3-25
Фонари освещения регистрационного
знака , стр. 5-58, 10-39, 10-51
Запасное кол е со , стр .8-22
Фонари
заднего хода , стр . 10-39, 10-51 Задние
указатели поворота , стр. 5-58, 10-39, 10-51
Задние габаритные огни и стоп -сигналы, стр. 5-58, 10-39, 10-51
Давление воздуха в шинах ,
стр . 10-20
Замена коле с , стр .8-22
Зимние шины , стр . 10-23
Цепи противоскольжения,
стр . 10-23
Верхний
стоп -сигнал , стр. 10-39
Очиститель и омыватель заднего
стекла , стр .5-74
Видеок

амера заднего вида *,
стр . 6-152
Камеры кругового обзора *,
стр . 6-159
Датчик системы предупреждения о наличии
препятствий в мертвых зонах *, стр .6-136
Ультразвуковой
датчик системы предотвращения попутных
столкновений (UMS)*, стр. 6-132
Датчик системы помощи при парковке *, стр .6-146 Лампа
системы предупреждения о наличии
препятствий в мертвых зонах*, стр.6-137
Антенна , встроенная в стекло *, стр .7-75
Задний противотуманный фонарь
( со ст
ороны водителя )
стр . 5-67, 10-39, 10-51

Краткое руководство
1-7 Краткий обзор /краткое руководство
1
E08500500010
E08500601281
Нажатием кнопок на ключе производится запирание и отпирание
всех дверей , включая дверь багажного отделения.
Пульт на ключе также позволяет управлять наружными зерка -
лами заднего вида (автомобили с электроприводом складывания
наружных зеркал заднего вида ).
Зона действия ключа составляет примерно 4м от автомобиля .
См . раздел « Система дистанционного управления замками
дверей » на стр .3-4.
Для автомобилей с вклю
чателем складывания наружных зеркал
заднего вида возможно автоматическое складывание или возврат
наружных зеркал заднего вида в рабочее положение при нажатии
кнопки LOCK (1) или UNLOCK (2).
См . раздел « Управление наружными зеркалами заднего
вида » на стр .3-5.

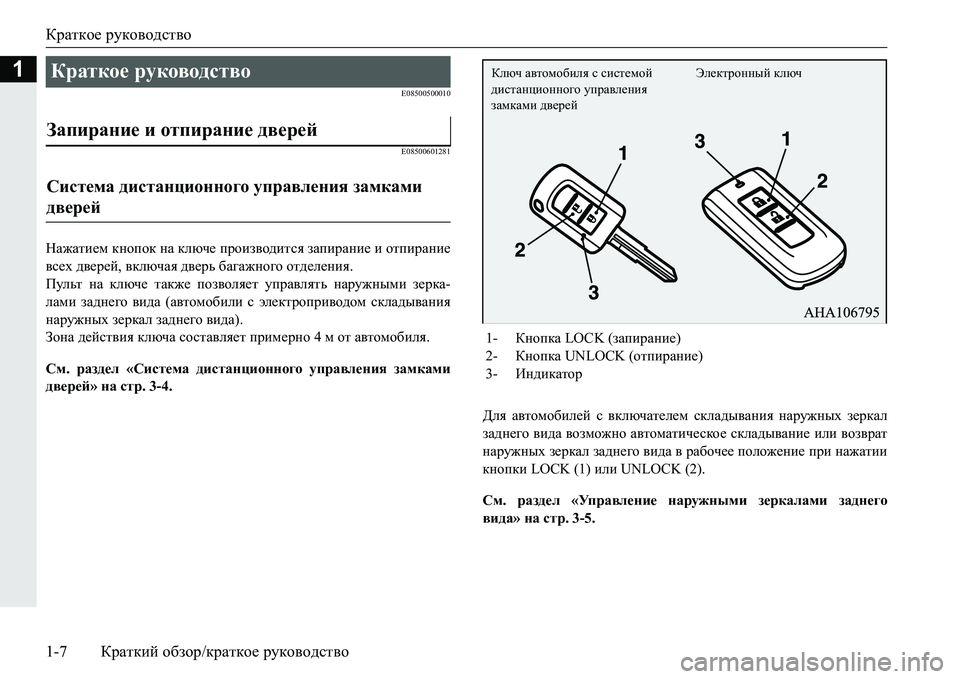

Краткое руководство
Запирание и отпирание дверей
Система дистанционного управления замками
дверей
1-Кнопка LOCK ( запирание )
2- Кнопка UNLOCK ( отпирание)
3- Индикатор
Ключ автомобиля с системой
дистанционного управления
замками дверей Электронный
ключ
