2016 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Замена резиновых скребков щеток стеклоочистителя

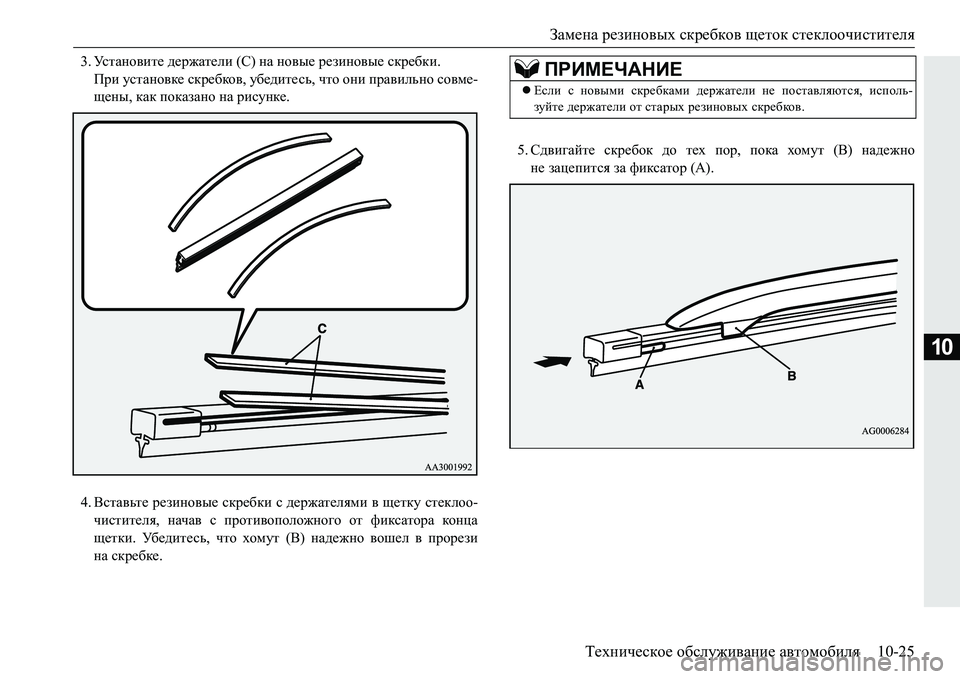

Техническое обслуживание автомобиля 10-25
10
3.Ус т а н о в и т е держатели (С) на новые резиновые скребки .
При установке скребков , убедитесь , что они правильно совме -
щены , как показано на рисунке .
4. Вставьте резиновые скребки с держателями в щетку стеклоо -
чистителя , начав с противоположного от фиксатора конца
щетки . Уб е д и т е с ь , что хомут (В) надежно вошел в прорези
на скребке . 5.
Сдвигайте скребок до тех пор , пока хо
мут (В) надежно
не зацепится за фиксатор ( А).
ПРИМЕЧАНИЕ
 Если с новыми скребками держатели не поставляются, исполь-
зуйте держатели от старых резиновых скребков.

Замена резиновых скребков щеток стеклоочистителя

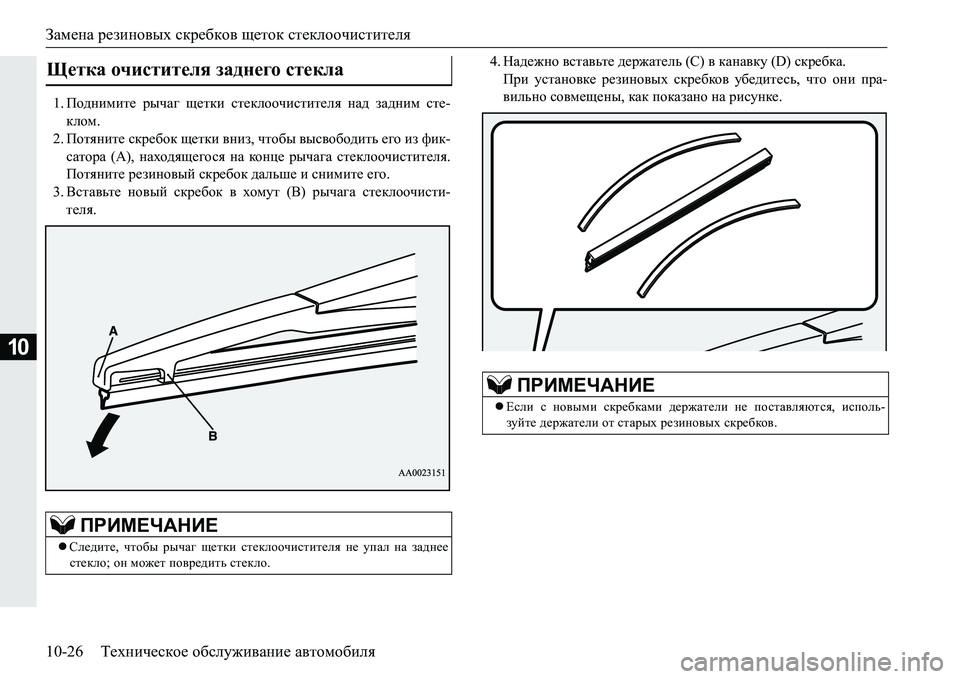

10-26 Техническое обслуживание автомобиля
10
1. Поднимите рычаг щетки стеклоочистителя над задним сте-
клом .
2. Потяните скребок щетки вниз , чтобы высвободить его из фик -
сатора (А ), находящегося на конце рычага стеклоочистителя .
Потяните резиновый скребок дальше и снимите его .
3. Вставьте новый скребок в хомут (В) рычага стеклоочисти-
теля . 4.
Надежно вставьте держатель (С) в канавку (D) скребка .
При установке ре
зиновых скребков убедитесь , что они пра -
вильно совмещены, как показано на рисунке .Щетка очистителя заднего стекла
ПРИМЕЧАНИЕ
Следите , чтобы рычаг щетки стеклоочистителя не упал на заднее
стекло ; он может повредить стекло .
ПРИМЕЧАНИЕ
Если с новыми скребками держатели не поставляются , исполь -
зуйте держатели от старых резиновых скребков.

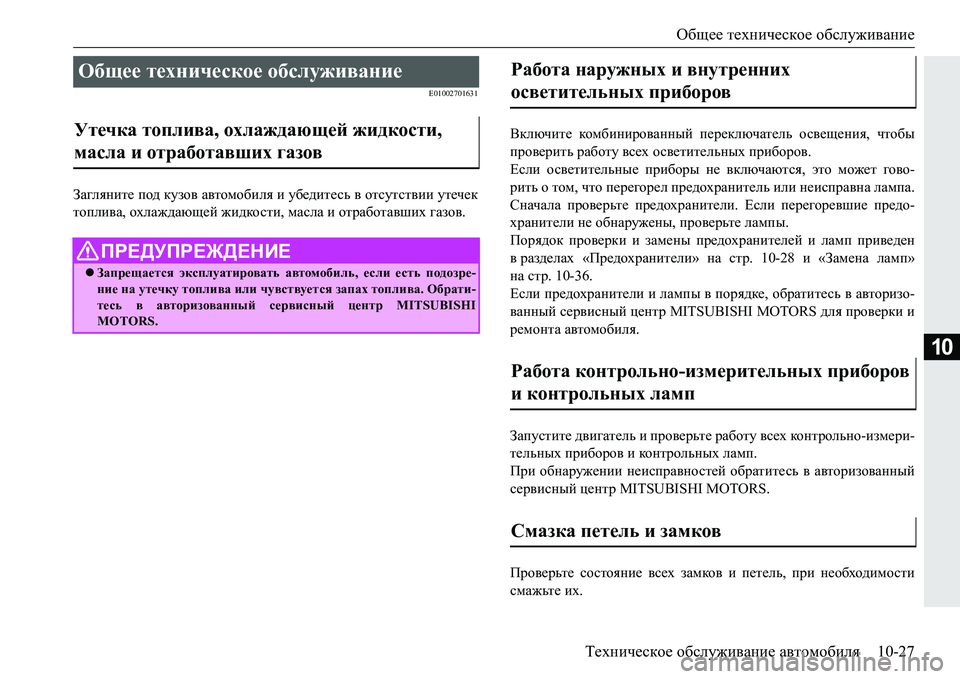

Общее техническое обслуживание
Техническое обслуживание автомобиля 10-27
10
E01002701631
Загляните под кузов автомобиля и убедитесь в отсутствии утечек
топлива , охлаждающей жидкости , масла и отработавших газов . Включите
комбинированный переключатель освещения , чтобы
проверить работу всех осветительных приборов .
Если осветительные приборы не включаются , это может гово -
рить о том , что перегорел предохранитель или неисправна лампа .
Сначала проверьте предохранители . Если перегоревшие предо -
хранители не обнаружены , пров
ерьте лампы .
Порядок проверки и замены предохранителей и ламп приведен
вразделах «Предохранители » на стр . 10-28 и « Замена ламп »
на стр . 10-36.
Если предохранители и лампы в порядке , обратитесь в авторизо -
ванный сервисный центр MITSUBISHI MOTORS для проверки и
ремонта автомобиля .
Запустите двигатель и проверьте работу всех контрольно -измери -
тельных приборов и контрольных ламп .
При обнаружении неисправностей обратитесь в ав
торизованный
сервисный центр MITSUBISHI MOTORS.
Проверьте состояние всех замков и петель , при необходимости
смажьте их .
Общее техническое обслуживание
Утечка топлива , охлаждающей жидкости,
масла и отработавших газов
ПРЕДУПРЕЖДЕНИЕ
Запрещается эксплуатировать автомобиль , если есть подозре -
ние на утечку топлива или чувствуется запах топлива . Обрати -
тесь в авторизованный сервисный центр MITSUBISHI
MOTORS.
Работа наружных и внутренних
осветительных приборов
Работа контрольно -измерительных приборов
и контрольных ламп
Смазка петель и замков

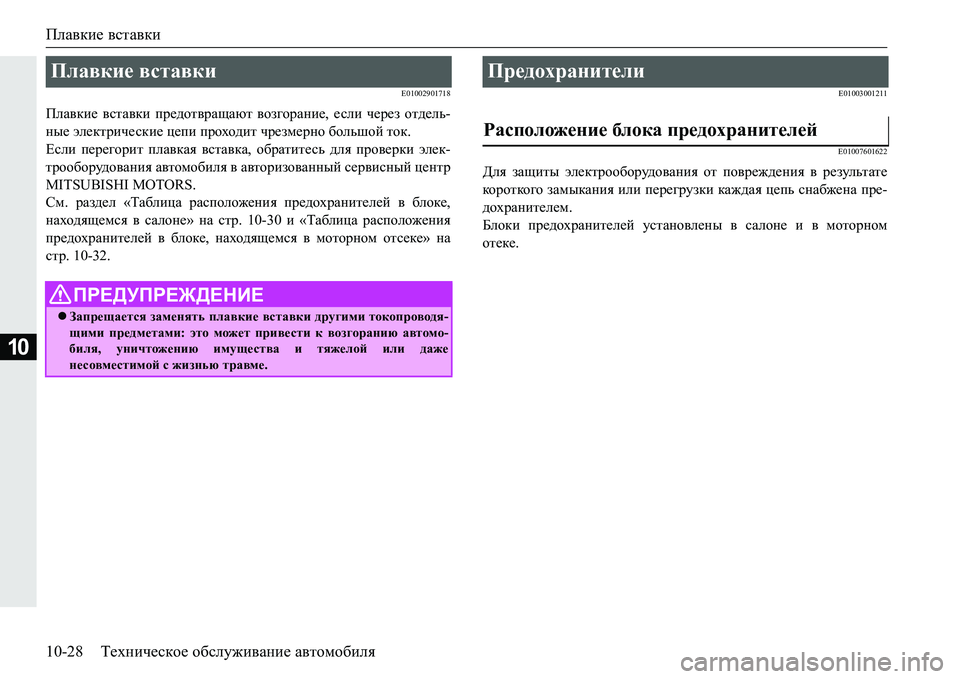

Плавкие вставки
10-28 Техническое обслуживание автомобиля
10
E01002901718
Плавкие вставки предотвращают возгорание , если через отдель -
ные электрические цепи проходит чрезмерно большой ток .
Если перегорит плавкая вставка , обратитесь для проверки элек -
трооборудования автомобиля в авторизованный сервисный центр
MITSUBISHI MOTORS.
См . раздел «Таблица расположения предохранителей в блоке ,
находящемся в салоне » на стр . 10-30 и « Таблица расположения
предохранителей в блоке , находящемся в моторном отсеке» на
стр . 10-32.
E01003001211
E01007601622
Для защиты электрооборудования от повреждения в результате
короткого замыкания или перегрузки каждая цепь снабжена пре -
дохранителем .
Блоки предохранителей установлены в салоне и в моторном
отеке .
Плавкие вставки
ПРЕДУПРЕЖДЕНИЕ
Запрещается заменять плавкие вставки другими токопроводя -
щими предметами: это может привести к возгоранию автомо-
биля , уничтожению имущества и тяжелой или даже
несовместимой с жизнью травме .
Предохранители
Расположение блока предохранителей

Предохранители
Техническое обслуживание автомобиля 10-29
10

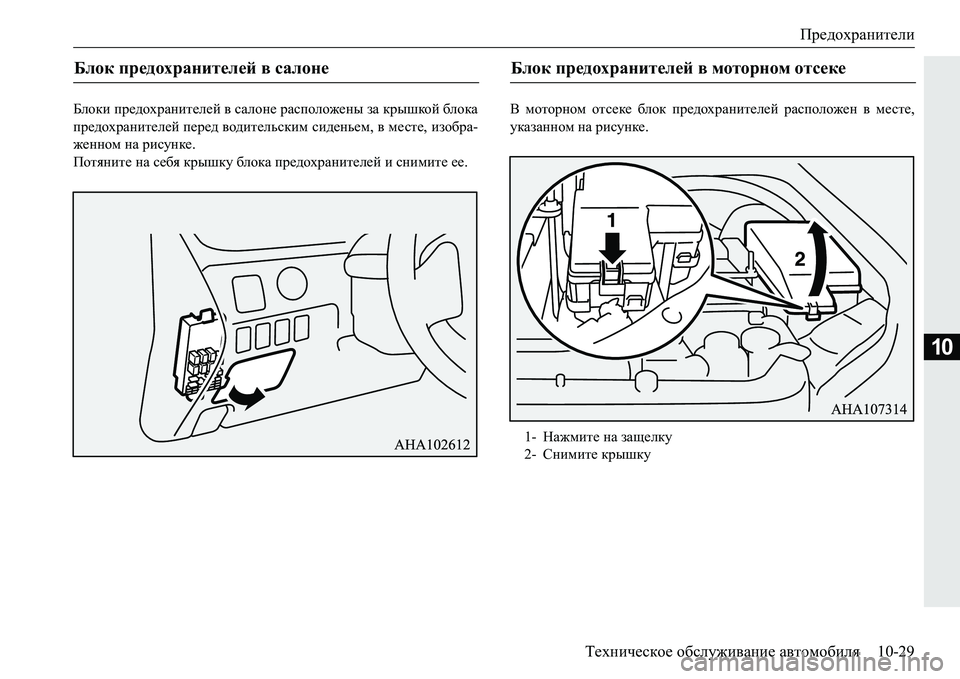

Блоки предохранителей в салоне расположены за крышкой блока
предохранителей перед водительским сиденьем , в месте , изобра-
женном на рисунке .
Потяните на себя крышку блока предохранителей и снимите ее . В
моторном отсеке блок предохранителей расположен в месте ,
указанном на рисунке .
Блок предохранителей в салоне Блок предохранителей в моторном отсеке
1-Нажмите на защелку
2- Снимите крышку

Предохранители
10-30Техническое обслуживание автомобиля
10
E01007701900
Номинальный ток и защищаемые цепи указаны на внутренней
стороне крышки блока предохранителей в салоне , а также на
внутренней стороне крышки блока предохранителей, располо-
женного в моторном отсеке .E01007902068
Номинальный ток предохранителей
ПРИМЕЧАНИЕ
Запасные предохранители находятся в блоке предохранителей
в моторном отсеке . Для замены следует использовать предохрани-
тель , рассчитанный на такой же номинальный ток , как у перегорев -
шего предохранителя .
Таблица расположения предохранителей в блоке ,
находящемся в салоне
№ Обозна -
чение Защищаемая цепьНоминальный
ток
1 Габаритные огни (левые )7,5 А
2 Прикуриватель 15 А
3 Катушка зажигания 10 А
4 Стартер7,5 А
5 Люк20 А
6 Розетка электропитания 15 А

Предохранители
Техническое обслуживание автомобиля 10-31
10

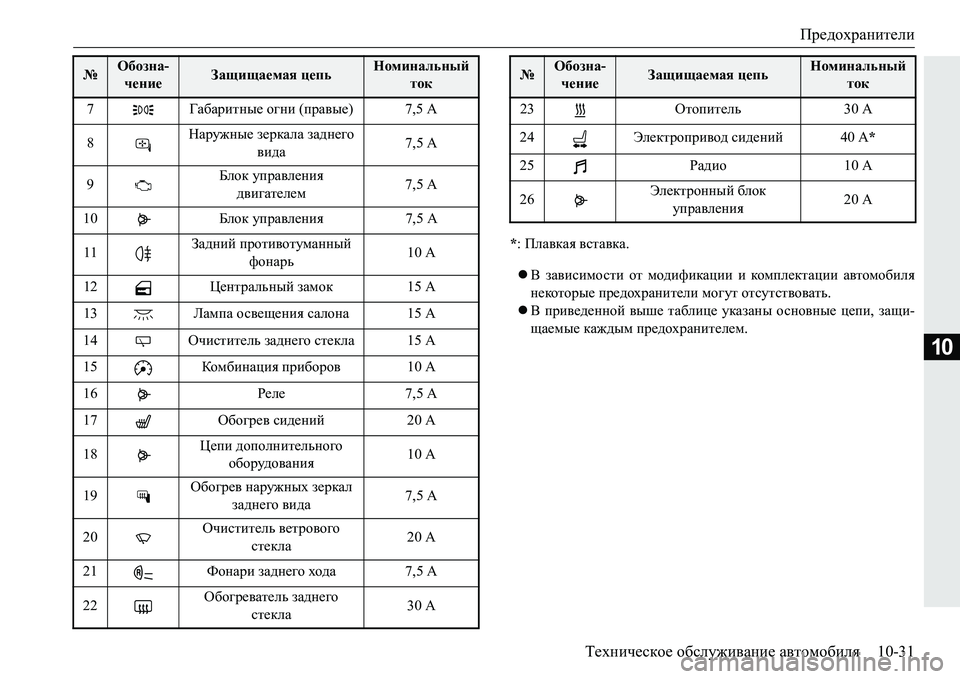

*: Плавкая вставка .
 В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать .
 В приведенной выше таблице указаны основные цепи , защи -
щаемые каждым предохранителем .
7
Габаритные огни ( правые )7,5 А
8 Наружные
зеркала заднего
вида 7,5
А
9 Блок
управления
двигателем 7,5
А
10 Блок управления 7,5 А
11 Задний
противотуманный
фонарь 10
А
12 Центральный замок 15 А
13 Лампа освещения са
лона 15 А
14 Очиститель заднего стекла 15 А
15 Комбинация приборов 10 А
16 Реле7,5 А
17 Обогрев сидений 20 А
18 Цепи
дополнительного
оборудования 10
А
19 Обогрев
наружных зеркал
заднего вида 7,5
А
20 Очиститель
ветрового
стекла 20
А
21 Фонари заднего хода 7,5 А
22 Обогреватель
заднего
стекла 30
А
№ Обозна-
чение Защищаемая цепьНоминальный
ток
23 Отопитель 30 А
24 Электропривод сидений 40 А*
25 Радио10 А
26 Электронный
блок
управления 20
А
№ Обозна-
чение Защищаемая цепьНоминальный
ток

Предохранители
10-32Техническое обслуживание автомобиля
10
E01008002109
Таблица расположения предохранителей в блоке ,
находящемся в моторном отсеке
Расположение предохранителей в блоке , находящемся
в моторном отсеке
№Обозна-
чениеЗащищаемая цепьНоминальный
ток
SBF1 Замок зажигания 40 А*
SBF2 Электростекло
-
подъемники 30
А*
SBF3 Электропривод сидений 40 А*
SBF4 Антиблокировочная

система тормозов 30
А*
SBF5 Стояночный
тормоз
с электроприводом 30
А*
BF1 Ус и л и т е л ь ауди о с ист ем ы 30 А
BF2 Задний кондиционер 30 А
На оборотной стороне крышки блока предохранителей
