2016 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

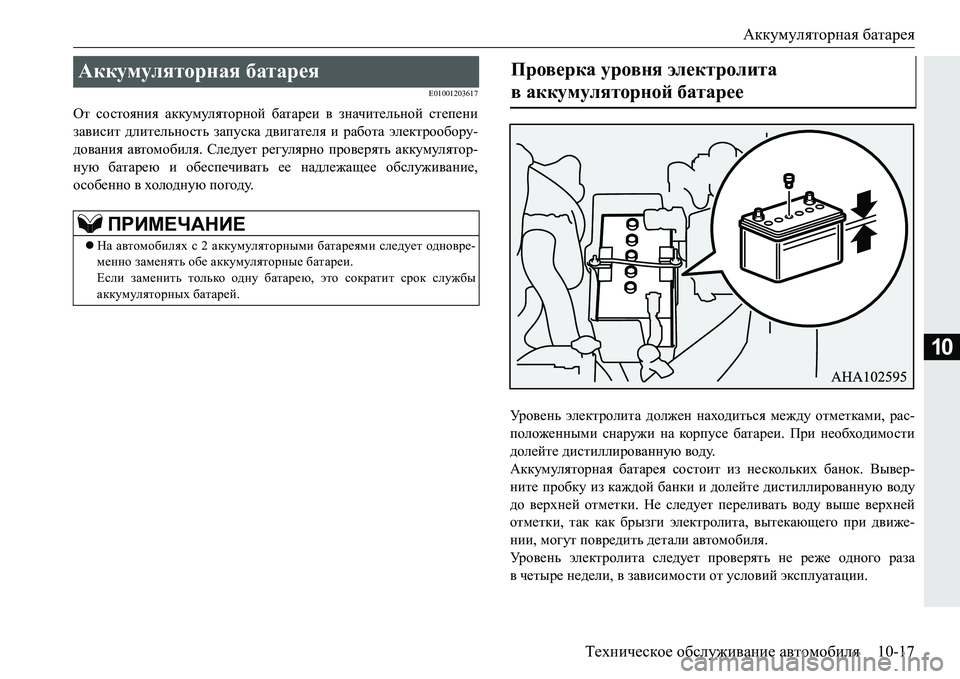

Аккумуляторная батарея
Техническое обслуживание автомобиля 10-17
10
E01001203617
От состояния аккумуляторной батареи в значительной степени
зависит длительность запуска двигателя и работа электрообору -
дования автомобиля . Следует регулярно проверять аккумулятор -
ную батарею и обеспечивать ее надлежащее обслуживание ,
особенно в холодную погоду .
Уровень электролита должен находиться между отметками , рас -
положенными снаружи на корпусе батареи. При необходимости
долейте дистиллированную воду.
Аккумуляторная батарея состоит из не
скольких банок . Вывер -
ните пробку из каждой банки и долейте дистиллированную воду
до верхней отметки . Не следует переливать воду выше верхней
отметки , так как брызги электролита , вытекающего при движе -
нии, могут повредить детали автомобиля .
Уровень электролита следует проверять не реже одного раза
вчетыре недели , в зависимости от условий эксплуатации .
Аккумуляторная батарея
ПРИМЕЧАНИЕ
На автомобилях с 2 аккумуляторными батареями следует одновре -
менно заменять обе аккумуляторные батареи .
Если заменить только одну батарею , это сократит срок службы
аккумуляторных батарей .
Проверка уровня электролита
в аккумуляторной батарее

Аккумуляторная батарея
10-18 Техническое обслуживание автомобиля
10

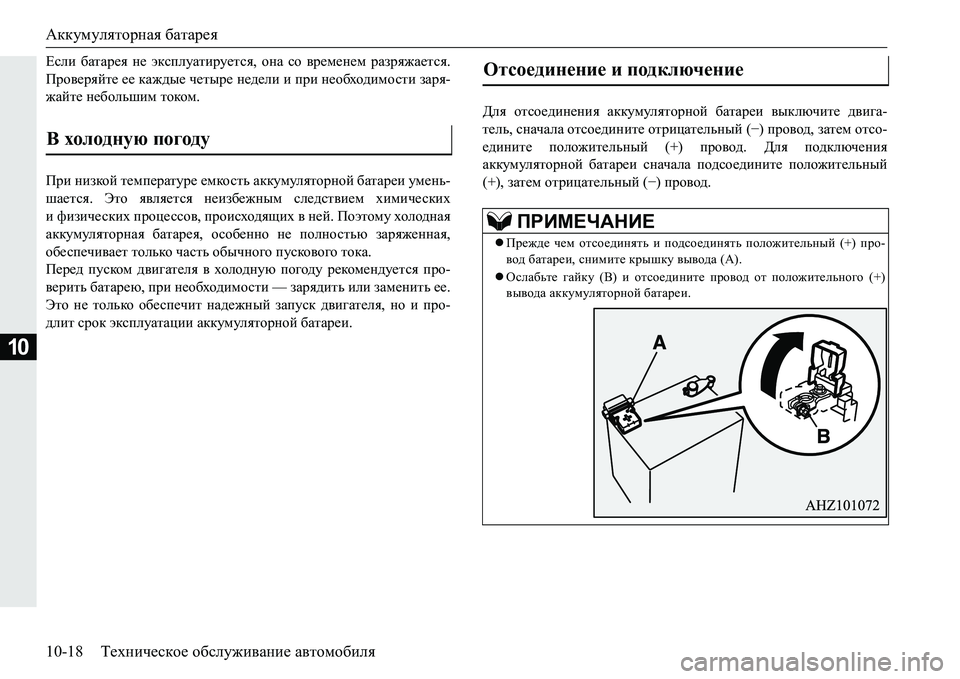

Если батарея не эксплуатируется , она со временем разряжается.
Проверяйте ее каждые четыре недели и при необходимости заря-
жайте небольшим током .
При низкой температуре емкость аккумуляторной батареи умень -
шается . Это является неизбежным следствием химических
и физических процессов , происходящих в ней . Поэтому холодная
аккумуляторная батарея , особенно не полностью заряженная ,
обеспечивает только часть обычного пускового тока .
Пере

д пуском двигателя в холодную погоду рекомендуется про -
верить батарею , при необходимости — зарядить или заменить ее .
Это не только обеспечит надежный запуск двигателя , но и про -
длит срок эксплуатации аккумуляторной батареи. Для
отсоединения аккумуляторной батареи выключите двига -
тель , сначала отсоедините отрицательный (−) провод , затем отсо -
едините положительный (+) провод. Для подключения
аккумуляторной ба
тареи сначала подсоедините положительный
(+), затем отрицательный (−) провод .
В холодную погоду
Отсоединение и подключение
ПРИМЕЧАНИЕ
Прежде чем отсоединять и подсоединять положительный (+) про -
вод батареи , снимите крышку вывода (А).
 Ослабьте гайку (В) и отсоедините провод от положительного (+)
вывода аккумуляторной батареи .

Аккумуляторная батарея
Техническое обслуживание автомобиля 10-19
10
ПРЕДУПРЕЖДЕНИЕ
Не курите , не допускайте образования искр или открытого
огня вблизи аккумуляторной батареи . Это может привести к ее
взрыву .
Электролит аккумуляторной батареи — очень едкая жидкость.
Не допускайте попадания электролита в гл а за , на кожу , на оде -
жду или на лакокрасочное покрытие автомобиля . Пролитый
электролит следует немедленно смыть большим количеством
воды .
При раздражении гл а з или кожи в результате контакта с элек -
тролитом следует немедленно обратиться к врачу .
При зарядке или эксплуатации аккумуляторной батареи в
закрытом помещении следует обеспечить достаточную венти -
ляцию .
ПРЕДОСТЕРЕЖЕНИЕ
Не подпускайте к аккумуляторной батарее детей .
Запрещается отключать аккумуляторную батарею , если ключ в
замке зажигания установлен в положение ON или включен режим
работы ON: это может привести к повреждению электрооборудова -
ния автомобиля .
Запрещается напрямую замыкать выводы аккумуляторной батареи :
это приведет к ее перегреву и выходу из строя.
 При необходимости быстрой зарядки аккумуляторной батареи сле -
дует сначала отсоединить от нее провода .
Во избежание короткого замыкания следует отсоединять сначала
отрицательный (−) провод.
При работе вблизи аккумуляторной батареи следует надевать
защитные очки .
Не допускайте ко н т а кт а пластмассовых деталей с серной кислотой
( электролитом ), так как это может привести к их растрескиванию и
обесцвечиванию , а также появлению на них пятен .
При попадании электролита на пластмассовые детали протрите их
мягкой тканью, замшей или другим подходящим материалом , смо -
ченным в водном растворе нейтрального моющего средства , затем
сразу же промойте во
дой .
ПРИМЕЧАНИЕ
Содержите выводы аккумуляторной батареи в чистоте . После под-
ключения аккумуляторной батареи нанесите на выводы защитную
смазку . Промывайте выводы теплой водой .
 Убе д и т е с ь , что аккумуляторная батарея надежно закреплена и сме -
щение во время движения исключено . Проверьте также , надежно
ли затянуты клеммы .
 Если автомобиль не будет эксплуатироваться в течение длитель -
ного времени , снимите аккумуляторную ба
тарею и храните ее
вместе , гд е электролит не замерзнет . Хранить аккумуляторную
батарею следует полностью заряженной .
ПРЕДОСТЕРЕЖЕНИЕ

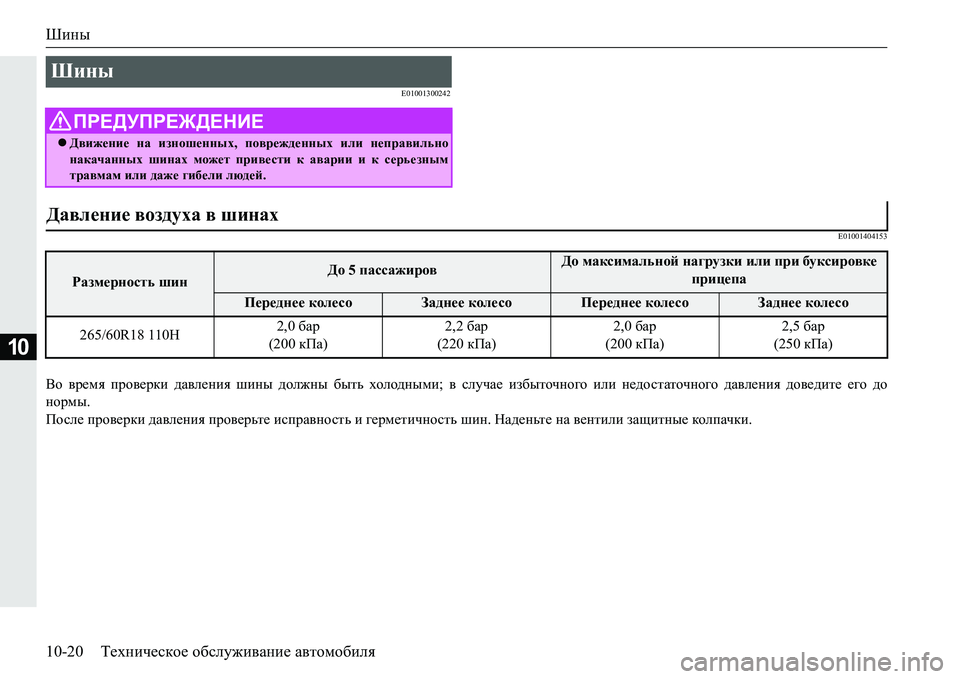

Шины
10-20Техническое обслуживание автомобиля
10
E01001300242
E01001404153
Во время проверки давления шины должны быть холодными ; в случае избыточного или недостаточного давления доведите его до
нормы .
После проверки давления проверьте исправность и герметичность шин . Наденьте на вентили защитные кол п ач ки .
Шины
ПРЕДУПРЕЖДЕНИЕ
Движение на изношенных , поврежденных или неправильно
накачанных шинах может привести к аварии и к серьезным
травмам или даже гибели людей.
Давление воздуха в шинах
Размерность шинДо 5 пассажировДо максимальной нагрузки или при буксировке
прицепа
Переднее колесоЗаднее колесоПереднее колесоЗаднее колесо
265/60R18 110H 2,0
бар
(200 кПа) 2,2
бар
(220 кПа) 2,0
бар
(200 кПа) 2,5
бар
(250 кПа)

Шины
Техническое обслуживание автомобиля 10-21
10
E01001802007
Уб е д и т е с ь, что на шинах отсутствуют порезы , трещины и другие
повреждения . Если имеются гл уб оки е порезы и трещины , заме -
ните шины . Также проверьте , не застряли ли в шинах мелкие
металлические предметы и щебень.
Движение на изношенных шинах очень опасно , так как при этом
резко возрастает опасность заноса или аквапланирования . Допу -
скается эксплуатация шин, высота рисунка про
тектора которых
составляет не менее 1,6 мм.
Если на шине имеется индикатор износа , по мере износа шины
он проявляется на поверхности протектора , указывая на то , что
шина больше не должна эксплуатироваться . Если на поверхности протектора
проявляется индикатор износа , шину следует заме -
нить новой.
Если вследствие износа необходимо заменить одну из шин пол -
ноприводного ав
томобиля , замените сразу все шины .
Состояние колес
1-Расположение индикатора износа протектора
2- Индикатор износа протектора
ПРЕДОСТЕРЕЖЕНИЕ
 Следует устанавливать шины одного размера , одного типа и одного
производителя , с одинаковой степенью износа . Запрещается уста -
навливать шины разного размера, разного типа, разных производи -
телей или с разной степенью износа . В этом случае повышается
температура масла в дифференциале , что может привести к неи-
справности трансмиссии . Кроме того , в трансмиссии возникают
повышенные нагрузки, к
оторые могут привести к утечке масла,
заклиниванию деталей и к другим серьезным неисправностям .

Шины
10-22Техническое обслуживание автомобиля
10
E01007201631

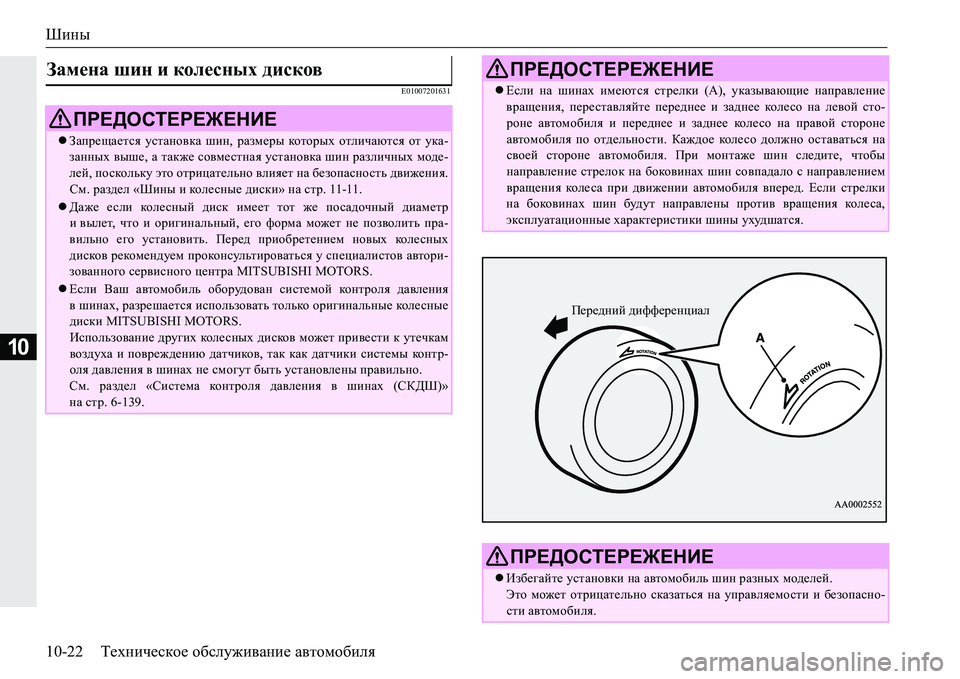

Замена шин и колесных дисков
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается установка шин , размеры которых отличаются от ука -
занных выше, а также совместная установка шин различных моде -
лей , поскольку это отрицательно влияет на безопасность движения .
См . раздел «Шины и колесные диски » на стр . 11-11.
Даже если колесный диск имеет тот же посадочный диаметр
ивылет , что и оригинальный , его форма может не позволить пра -
вильно его установить . Перед приобретением новых колесных
дисков рекомендуем проконсультироваться у специалистов автори -
зованного сервисного центра MITSUBISHI MOTORS.
Если Ваш автомобиль оборудован системой ко нт р ол я давления
вшинах , разрешается использовать только оригинальные колесные
диски MITSUBISHI MOTORS.
Использование других колесных дисков может привести к утечкам
воздуха и повреждению датчиков , так как датчики системы ко нт р -
оля давления в шинах не смогут быть установлены правильно .
См . раздел «Система конт роля давления в шинах (СКДШ )»
на стр .6-139.
ПРЕДОСТЕРЕЖЕНИЕ
Если на шинах имеются стрелки (А), указывающие направление
вращения , переставляйте переднее и заднее коле со на левой сто -
роне автомобиля и переднее и заднее кол е со на правой стороне
автомобиля по отдельности . Каждое кол е с о должно оставаться на
своей стороне автомобиля . При монтаже шин следите, чтобы
направление стрелок на боковинах шин совпадало с направлением
вращения кол е с а при дв
ижении автомобиля вперед . Если стрелки
на боковинах шин будут направлены против вращения кол е с а ,
эксплуатационные характеристики шины ухудшатся .
ПРЕДОСТЕРЕЖЕНИЕ
Избегайте установки на автомобиль шин разных моделей .
Это может отрицательно сказаться на управляемости и безопасно -
сти автомобиля .
Передний дифференциал

Шины
Техническое обслуживание автомобиля 10-23
10
E01002002107

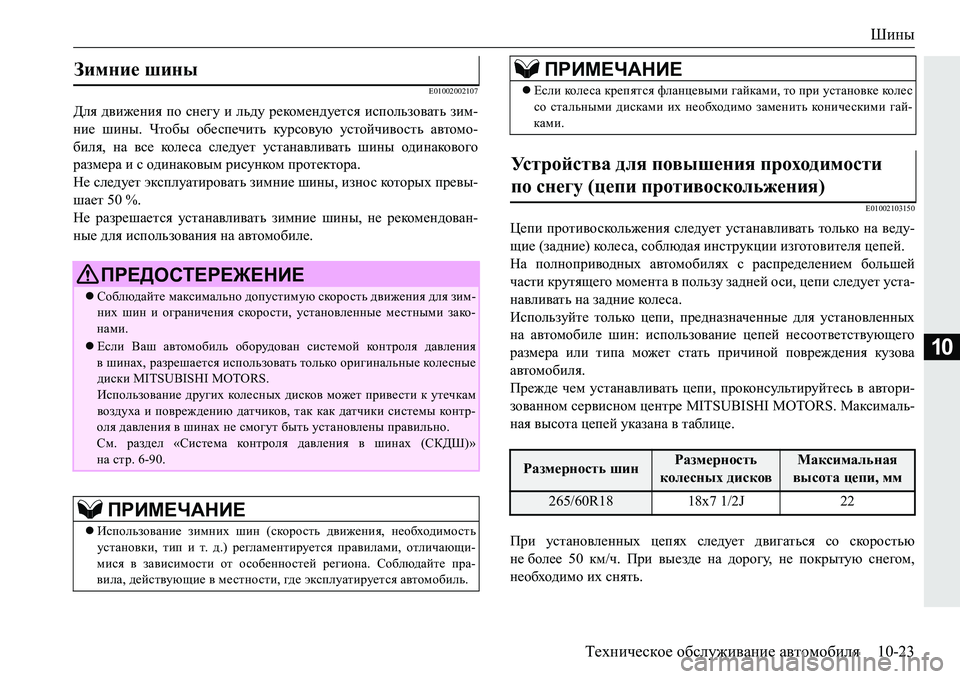

Для движения по снегу и льду рекомендуется использовать зим -
ние шины . Чтобы обеспечить курсовую устойчивость автомо -
биля , на все кол е с а следует устанавливать шины одинакового
размера и с одинаковым рисунком протектора .
Не следует эксплуатировать зимние шины , износ кото ры х превы -
шает 50 %.
Не разрешается устанавливать зимние шины , не рекомендован -
ные для использования на автомобиле .
E01002103150
Цепи противоскольжения следует устанавливать только на веду -
щие (задние ) кол е с а , соблюдая инструкции изготовителя цепей .
На полноприводных автомобилях с распределением большей
части крутящего момента в пользу задней оси , цепи следует уста -
навливать на задние кол е с а .
Используйте только цепи , предназначенные для установленных
на автомобиле шин : использование цепей несоответствующего
размера или типа может стать причиной повреждения ку
зова
автомобиля .
Прежде чем устанавливать цепи , проконсультируйтесь в автори -
зованном сервисном центре MITSUBISHI MOTORS. Максималь-
ная высота цепей указана в таблице .
При установленных цепях следует двигаться со скоростью
не более 50 км/ч . При выезде на дорогу , не покрытую снегом ,
необходимо их снять .
Зимние шины
ПРЕДОСТЕРЕЖЕНИЕ
Соблюдайте максимально допустимую скорость движения для зим -
них шин и ограничения скорости , установленные местными зако -
нами .
Если Ваш автомобиль оборудован системой ко н т р ол я давления
в шинах , разрешается использовать только оригинальные коле с ны е
диски MITSUBISHI MOTORS.
Использование других колесных дисков может привести к утечкам
воздуха и повреждению датчиков , так как датчики системы ко н т р -
оля давления в шинах не смогут быть установлены правильно.
См . раздел «Система ко н т р ол я давления в шинах (СКДШ )»
на стр . 6-90.
ПРИМЕЧАНИЕ
Использование зимних шин (скорость движения , необходимость
установки , тип и т. д.) регламентируется правилами, отличающи -
мися в зависимости от особенностей региона . Соблюдайте пра -
вила , действующие в местности , гд е эксплуатируется автомобиль .
Если колеса крепятся фланцевыми гайками, то при установке коле с
со стальными дисками их необходимо заменить коническими гай -
ками .
Устройства для повышения проходимости
по снегу ( цепи противоскольжения )
Размерность шинРазмерность
колесных дисковМаксимальная
высота цепи, мм
265/60R18 18x7 1/2J 22
ПРИМЕЧАНИЕ

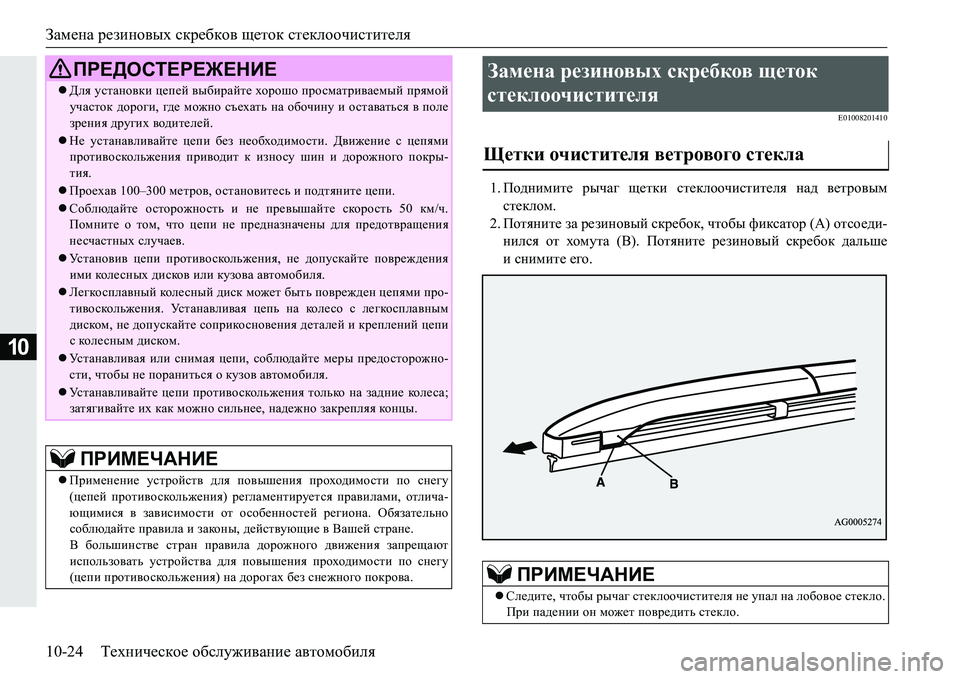

Замена резиновых скребков щеток стеклоочистителя
10-24 Техническое обслуживание автомобиля
10
E01008201410
1. Поднимите рычаг щетки стеклоочистителя над ветровым
стеклом .
2. Потяните за резиновый скребок, чтобы фиксатор ( А) отсоеди -
нился от хомута (В). Потяните резиновый скребок дальше
и снимите его .
ПРЕДОСТЕРЕЖЕНИЕ
Для установки цепей выбирайте хорошо просматриваемый прямой
участок дороги , где можно съехать на обочину и оставаться в поле
зрения других водителей .
Не устанавливайте цепи без необходимости . Движение с цепями
противоскольжения приводит к износу шин и дорожного покры-
тия.
 Проехав 100–300 метров, остановитесь и подтяните цепи .
Соблюдайте осторожность и не превышайте скорость 50 км/ч .
Помните о том , что цепи не предназначены для предотвращения
несчастных случаев .
Ус т а н о в и в цепи противоскольжения, не допускайте повреждения
ими колесных дисков или кузова автомобиля .
Легкосплавный колесный диск может быть поврежден цепями про-
тивоскольжения . Ус т а н а в л и в а я цепь на кол е со с легкосплавным
диском , не допускайте соприкосновения деталей и креплений цепи
с колесным диском .
Устанавливая или снимая цепи, соблюдайте меры предосторожно -
сти , чтобы не пораниться о кузов автомобиля .
Устанавливайте цепи противоскольжения только на задние кол е с а ;
затягивайте их как можно сильнее, надежно закрепляя концы .
ПРИМЕЧАНИЕ
Применение устройств для повышения проходимости по снегу
( цепей противоскольжения ) регламентируется правилами, отлича -
ющимися в зависимости от особенностей региона . Обязательно
соблюдайте правила и законы , действующие в Вашей стране .
В большинстве стран правила дорожного движения запрещают
использовать устройства для повышения проходимости по снегу
( цепи противоскольжения ) на дорогах без снежного покрова .
Замена резиновых скребков щеток
стеклоочистителя
Щетки очистителя ветрового стекла
ПРИМЕЧАНИЕ
Следите , чтобы рычаг стеклоочистителя не упал на лобовое стекло .
При падении он может повредить стекло .
