2016 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Предохранители
Техническое обслуживание автомобиля 10-33
10
BF3 — ——
BF4 Преобразователь

постоянного тока
в постоянный
(ауд ио с ист ема )30
А
BF5 Преобразователь

постоянного тока в
постоянный (A/T) 30
А
F1 — ——
F2 Двигатель20 А
F3 Топливный насос 15 А
F4 Интеллектуальная

система управления АКБ 7,5
А
F5 Стартер7,5 А
F6 Подогреватель
топливной
магистрали 20
А
Привод дроссельной
заслонки 15
А
F7 Кондиционер 20 А
F8 Автоматическая
коробка
передач 20
А
F9 Дневные ходовые огни 10 А
F10 Генератор7,5 А
№Обозна -
чениеЗащищаемая цепьНоминальный
ток
F11 Система
управления
двигателем 7,5
А
F12 Катушка зажигания 10 А
F13 Противотуманные фары 15 А
F14 Фара
дальнего света
(левая ) 10
А
F15 Фара
дальнего света
( правая ) 10
А
F16 Фара
ближнего света
(левая ) 15
А
F17 Фара
ближнего света
( правая ) 15
А
F18 Обогрев рулевого кол е с а 15 А
F19 Аварийная
световая
сигнализация 15
А
F20 — ——
F21 Электродвигатель

вентилятора системы
охлаждения двигателя 20
А
F22 Стоп
-сигналы (лампы
ст

оп-сигналов ) 15 A
F23 T/F20 А
F24 Подогрев задних сидений 20 А
№Обозна -
чениеЗащищаемая цепьНоминальный
ток

Предохранители
10-34Техническое обслуживание автомобиля
10
*: Плавкая вставка .
 В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать .
 В приведенной выше таблице указаны основные цепи, защи-
щаемые каждым предохранителем .
В блоке предохранителей отсутствуют запасные предохранители
на 7,5 А, 10 А и 15 А. Если один из предохранителей указанных
номиналов перегорит , их можно заменить следующими :
7,5 А: наружные зеркала заднего вида
10 А: це

пи дополнительного оборудования
15 А: прикуриватель
После установки запасных предохранителей при первой возмож -
ности замените их предохранителями требуемого номинала .
E01008100366
F25 Омыватель фар 20 А
F26 Звуковой
сигнал
противоугонной системы 20
А
F27 Звуковой сигнал 10 А
F28 — ——
F29 — ——
№ 1— Запасной предохранитель 20 А
№ 2— Запасной предохранитель 30 А
№Обозна-
чениеЗащищаемая цепьНоминальный
токЦветовая кодировка предохранителей
Номинальный
токЦвет
7,5 А Коричневый
10 АКрасный
15 A Синий
20 АЖелтый
30 А Зеленый
(ножевой) /
розовый (плавкая вставка )
40 А Зеленый (плавкая вставка )

Предохранители
Техническое обслуживание автомобиля 10-35
10
E01007801985
1.Перед заменой предохранителя отключите соответствующую
электрическую цепь и переведите ключ в замке зажигания
в положение LOCK или включите режим работы OFF.
2. Извлеките из крышки блока предохранителей в моторном
отсеке съемник предохранителей (А ). 3.
По таблице номинальных токов предохранителей проверьте
соответствие предохранителя , относящегося к неисправной
цепи.
Замена предохранителей
B-Исправный предохранитель
С - Перегоревший предохранитель
ПРИМЕЧАНИЕ
 Если какое-либо электрооборудование не работает , а относящийся
к нему предохранитель исправен, возможна неисправность в элек -
трооборудовании или в каком -либо другом месте . Рекомендуется
проверить автомобиль в авторизованном сервисном центре
MITSUBISHI MOTORS.

Замена ламп
10-36 Техническое обслуживание автомобиля
10

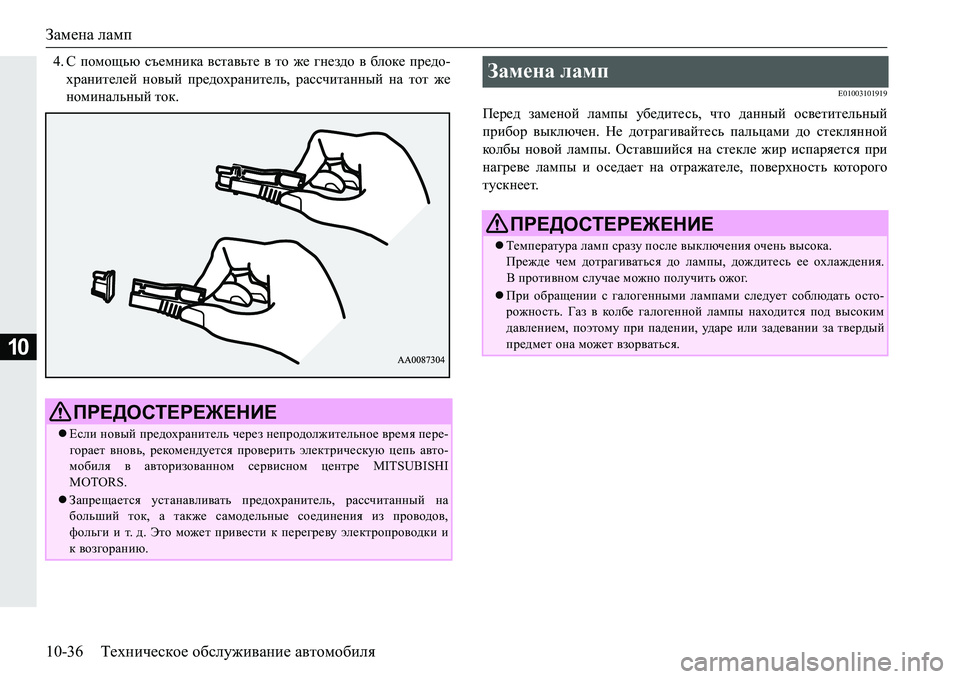

4. С помощью съемника вставьте в то же гнездо в блоке предо -
хранителей новый предохранитель , рассчитанный на тот же
номинальный ток .
E01003101919
Перед заменой лампы убедитесь , что данный осветительный
прибор выключен . Не дотрагивайтесь пальцами до стеклянной
кол бы новой лампы. Оставшийся на стекле жир испаряется при
нагреве лампы и оседает на отражателе , поверхность которого
тускнеет .
ПРЕДОСТЕРЕЖЕНИЕ
Если новый предохранитель через непродолжительное время пере -
горает вновь , рекомендуется проверить электрическую цепь авто -
мобиля в авторизованном сервисном центре MITSUBISHI
MOTORS.
 Запрещается устанавливать предохранитель, рассчитанный на
больший ток , а также самодельные соединения из проводов ,
фольги и т . д. Это может привести к перегреву электропроводки и
к возгоранию .
Замена ламп
ПРЕДОСТЕРЕЖЕНИЕ
Температура ламп сразу после выключения очень высока .
Прежде чем дотрагиваться до лампы , дождитесь ее охлаждения .
Впротивном случае можно получить ожог .
При обращении с галогенными лампами следует соблюдать осто-
рожность . Газ в колбе галогенной лампы находится под высоким
давлением , поэтому при падении , уд а р е или задевании за твердый
предмет она может взорваться .

Замена ламп
Техническое обслуживание автомобиля 10-37
10

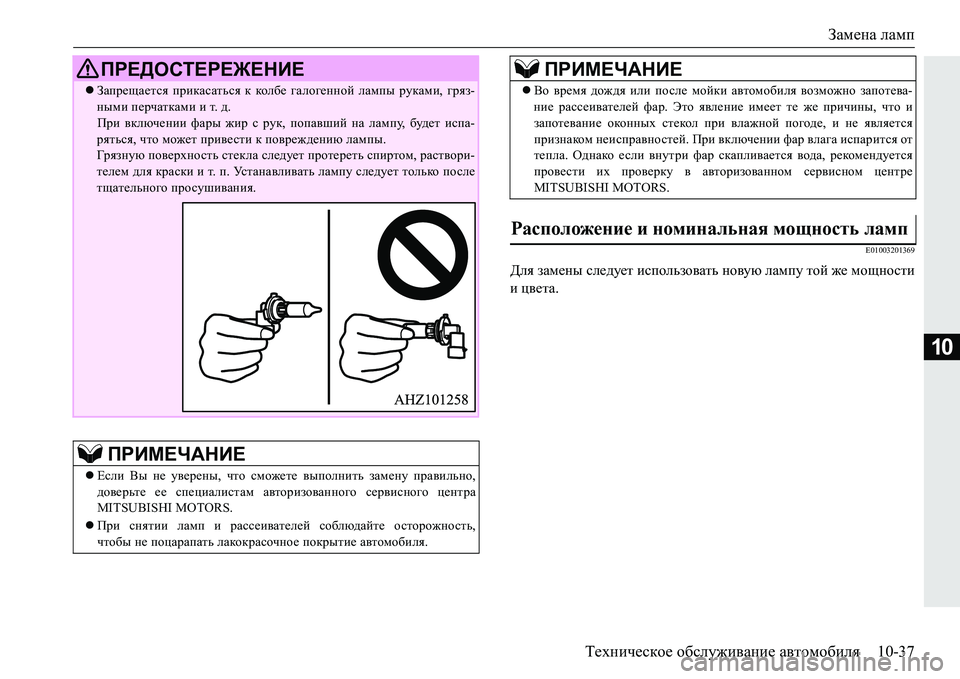

E01003201369
Для замены следует использовать новую лампу той же мощности
и цвета .
Запрещается прикасаться к кол бе галогенной лампы руками , гряз -
ными перчатками и т . д .
При включении фары жир с рук , попавший на лампу , будет испа-
ряться , что может привести к повреждению лампы .
Гр я з н у ю поверхность стекла следует протереть спиртом , раствори -
телем для краски и т . п . Устанавливать лампу следует только после
тщательного просушивания .
ПРИМЕЧАНИЕ
Если Вы не уверены , что сможете выполнить замену правильно ,
доверьте ее специалистам авторизованного сервисного центра
MITSUBISHI MOTORS.
 При снятии ламп и рассеивателей соблюдайте осторожность ,
чтобы не поцарапать лакокрасочное покрытие автомобиля .
ПРЕДОСТЕРЕЖЕНИЕ
Во время дождя или после мойки автомобиля возможно запотева -
ние рассеивателей фар . Это явление имеет те же причины , что и
запотевание оконных стекол при влажной погоде , и не является
признаком неисправностей . При включении фар влага испарится от
тепла . Однако если внутри фар скапливается вода , рекомендуется
провести их проверку в авторизованном сервисном центре
MITSUBISHI MOTORS.
Расположение и номинальная мощность ламп
ПРИМЕЧАНИЕ

Замена ламп
10-38 Техническое обслуживание автомобиля
10

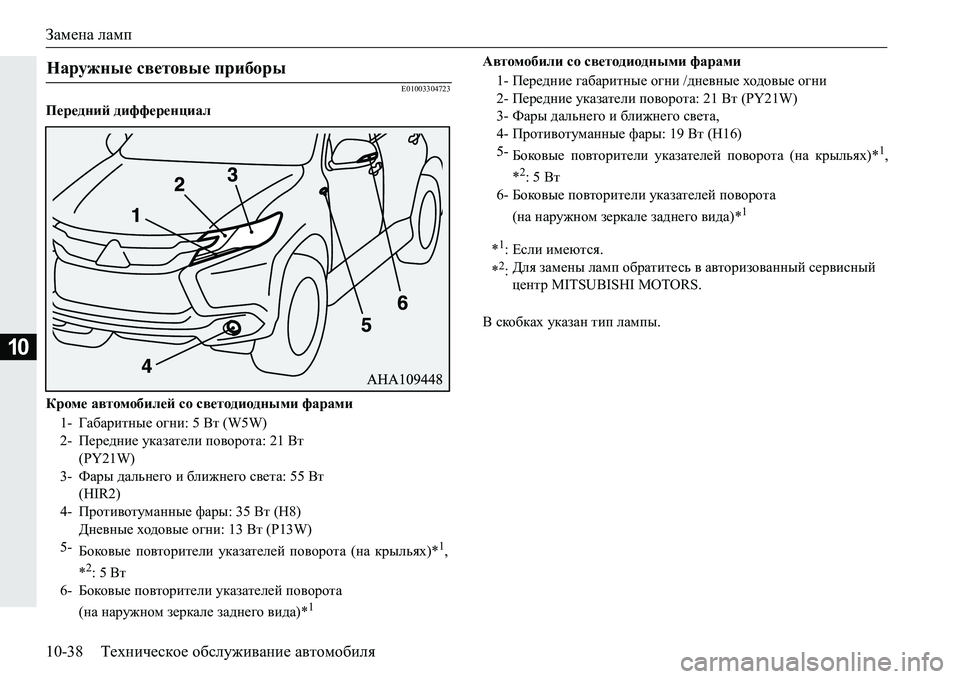

E01003304723
Передний дифференциал
Кроме автомобилей со светодиодными фарами Автомобили
со светодиодными фарами
В скобках указан тип лампы .
Наружные световые приборы
1-Габаритные огни : 5 Вт (W5W)
2- Передние указатели поворота: 21 Вт
(PY21W)
3- Фары дальнего и ближнего света: 55Вт
(HIR2)
4- Противотуманные фары : 35 Вт (H8)
Дневные ходовые огни: 13 Вт (P13W)
5- Боковые повторители указателей поворота (на крыльях)*
1,
*2: 5 Вт
6- Боковые повторители указателей поворота
(на наружном зеркале заднего вида)*
1
1- Передние габаритные огни /дневные ходовые огни
2- Передние указатели поворота : 21 Вт (PY21W)
3- Фары дальнего и ближнего света,
4- Противотуманные фары : 19 Вт (H16)
5- Боковые повторители указателей поворота (на крыльях)*
1,
*2: 5 Вт
6- Боковые повторители указателей поворота
(на наружном зеркале заднего вида )*
1
*1:Если имеются .
*2: Для
замены ламп обратитесь в авторизованный сервисный
центр MITSUBISHI MOTORS.

Замена ламп
Техническое обслуживание автомобиля 10-39
10

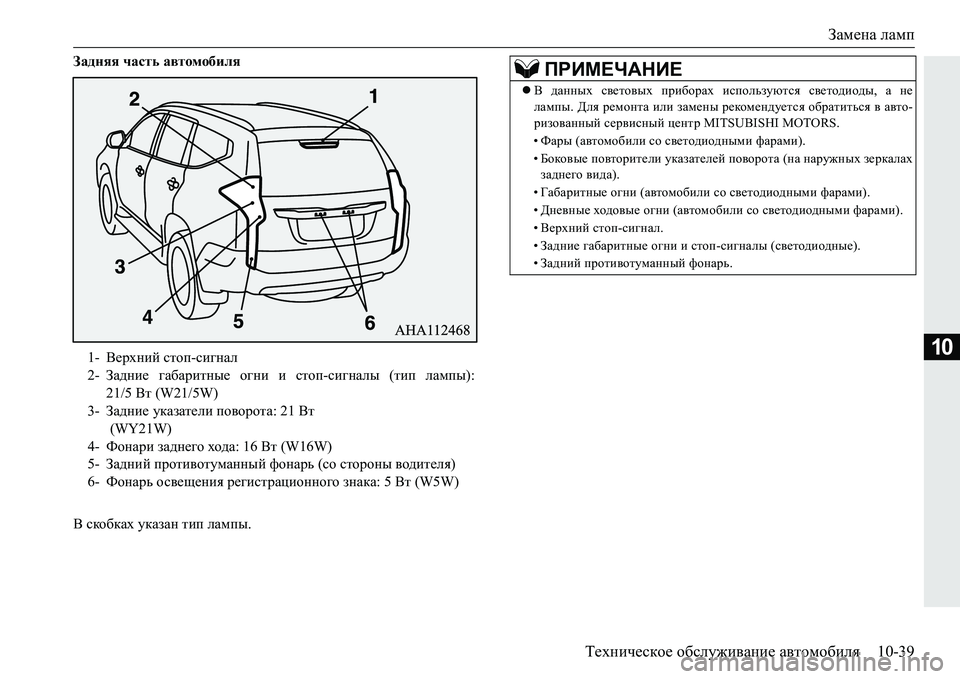

Задняя часть автомобиля
В скобках указан тип лампы .
1-
Верхний стоп -сигнал
2- Задние габаритные огни и стоп -сигналы (тип лампы):
21/5 Вт (W21/5W)
3- Задние указатели поворота : 21 Вт
(WY21W)
4- Фонари заднего хода : 16 Вт (W16W)
5- Задний противотуманный фонарь (со стороны водителя )
6- Фонарь освещения регистрационного знака : 5 Вт (W5W)ПРИМЕЧАНИЕ
В данных световых приборах используются светодиоды , а не
лампы . Для ремонта или замены рекомендуется обратиться в авто -
ризованный сервисный центр MITSUBISHI MOTORS.
• Фары (автомобили со светодиодными фарами ).
• Боковые повторители указателей поворота (на наружных зеркалах
заднего вида).
• Габаритные огни (автомобили со светодиодными фарами).
• Дневные ходовые огни (автомобили со светодиодными фарами ).
• Верхний стоп -си
гнал .
• Задние габаритные огни и стоп -сигналы (светодиодные ).
• Задний противотуманный фонарь .

Замена ламп
10-40 Техническое обслуживание автомобиля
10

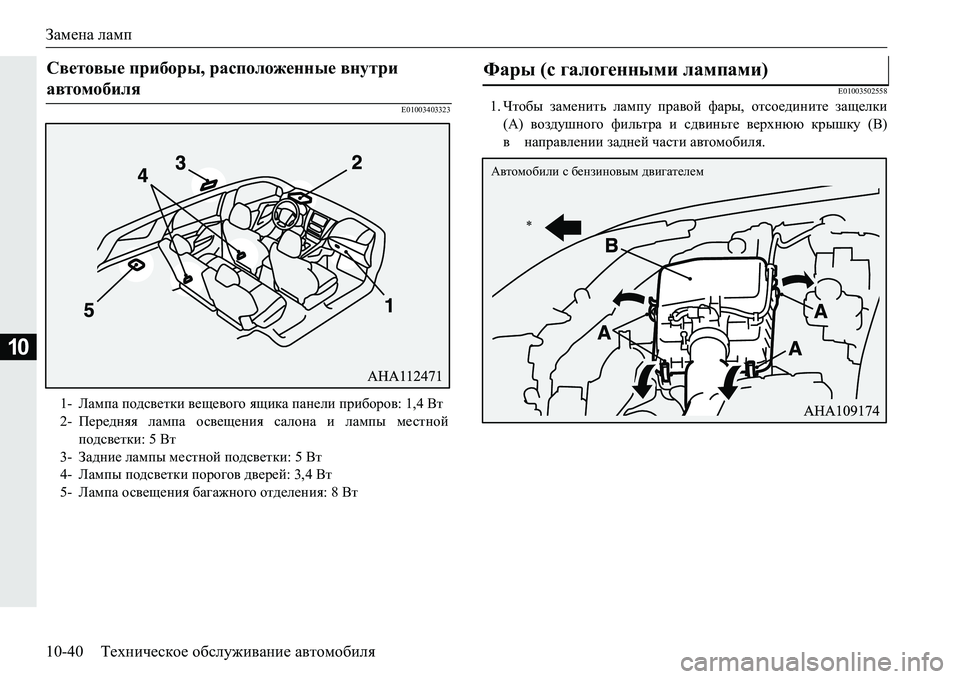

E01003403323 E010035025581.
Чтобы заменить лампу правой фары, отсоедините защелки
(А ) воздушного фильтра и сдвиньте верхнюю крышку (B)
в направлении задней части автомобиля .
Световые приборы , расположенные внутри
автомобиля
1-Лампа подсветки вещевого ящика панели приборов : 1,4 Вт
2- Передняя лампа освещения салона и лампы местной
подсветки: 5 Вт
3- Задние лампы местной подсветки: 5 Вт
4- Лампы подсветки порогов дверей : 3,4 Вт
5- Лампа освещения багажного отделения : 8 Вт
Фары ( с галогенными лампами)
Автомобили с бензиновым двигателем
*
