2016 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Контрольно-измерительные приборы
Органы управления и контрольно -измерительные приборы 5-3
5
E00531301132
При каждом нажатии этой кнопки регулятора яркости раздается
звуковой сигнал и изменяется яркость подсветки панели прибо -
ров .
Регулировка яркости подсветки панели
приборов
1-Яркость подсветки
2- Кнопка регулятора яркости
ПРИМЕЧАНИЕ
 Имеется 8 уровней яркости при включенных и при выключенных
габаритных фонарях соответственно.
Если переключатель освещения (на модификациях , оборудованных
системой автоматической регулировкой яркости подсветки) не
находится в положении OFF, яркость подсветки панели приборов
регулируется автоматически , в зависимости от освещенности на
улице .
 При повороте ключа зажигания в положение OFF или включении
режима работы OFF установленный уровень яркости подсветки
сохраняется .
 Если нажать и уд е р ж и ват ь кнопку около 2 секунд при включенных
габаритных фонарях, яр
кость подсветки изменится на максималь -
ную . Если снова нажать и уд е р ж и ват ь кнопку около 2 секунд или
более , восстановится предыдущий уровень яркости подсветки .
ПРИМЕЧАНИЕ

Многофункциональный дисплей
5-4 Органы управления и контрольно -измерительные приборы
5
E00519902542
Для выполнения настройки остановите автомобиль в безопасном
месте .
На многофункциональном дисплее отображаются следующие
окна : предупреждения, одометр, счетчик пробега , средний
и мгновенный расход топлива , средняя скорость и т . д .
При повороте ключа зажигания в положение OFF или вклю -
чении режима работы OFF При
повороте ключа зажигания в положение ON или включе -
нии режима работы ON
Многофункциональный дисплей
1-
Символ  стр .5-10
2- Информационное окно  стр .5-6
Предупреждающее сообщение  стр .5-9
3- Окно индикации незакрытых дверей  стр .5-10
4-Одометр  стр .5-13
5- Индикатор
или стр .5-9
1- Экран отображения настроек внедорожного режима движе -
ния *  стр .6-65
2- Окно индикации режима движения  стр .6-60
3- Символ
 стр .5-10

Многофункциональный дисплей

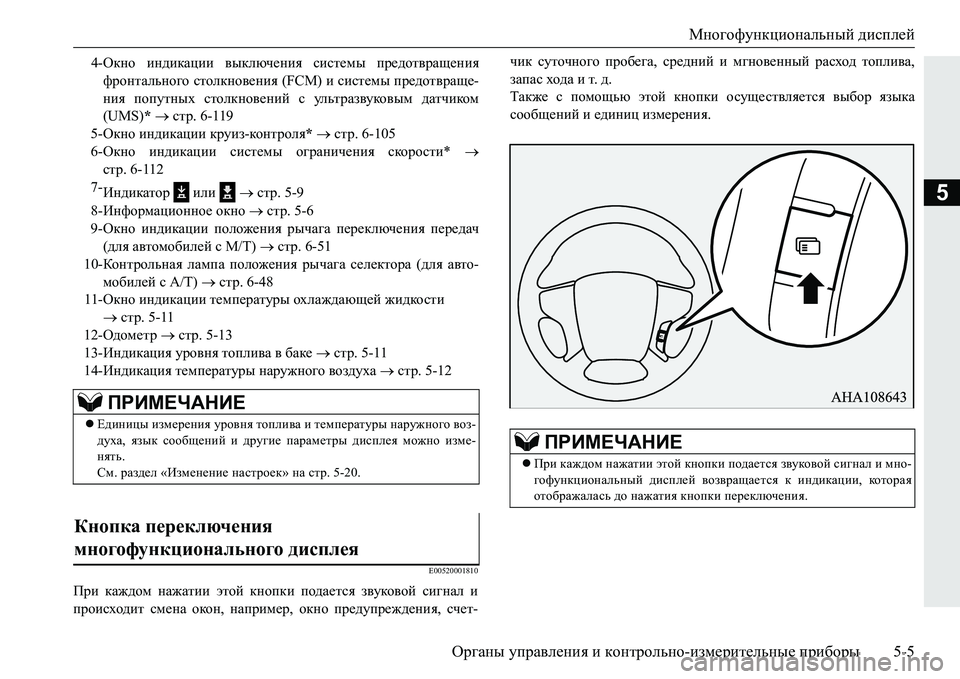

Органы управления и контрольно -измерительные приборы 5-5
5
E00520001810
При каждом нажатии этой кнопки подается звуковой сигнал и
происходит смена окон, например , окно предупреждения , счет - чик
суточного пробега, средний и мгновенный расход топлива ,
запас хода и т . д .
Также с помощью этой кнопки осуществляется выбор языка
сообщений и единиц измерения .
4-Окно
индикации выключения системы предотвращения
фронтального столкновения (FCM) и системы предотвраще -
ния попутных ст
олкновений с ультразвуковым датчиком
(UMS) *  стр .6-119
5-Окно индикации круиз-ко н т р ол я *  стр . 6-105
6-Окно индикации системы ограничения скорости * 
стр .6-112
7- Индикатор или  стр .5-9
8-Информационное окно  стр .5-6
9-Окно индикации положения рычага переключения передач
(для автомобилей с M/T)  стр .6-51
10-Контрольная лампа положения рычага селектора (для авто-
мобилей с A/T)  ст
р.6-48
11- Окно индикации температуры охлаждающей жидкости
 стр .5-11
12-Одометр  стр .5-13
13-Индикация уровня топлива в баке  стр .5-11
14-Индикация температуры наружного воздуха  стр .5-12
ПРИМЕЧАНИЕ
Единицы измерения уровня топлива и температуры наружного воз -
духа , язык сообщений и другие параметры дисплея можно изме -
нять .
См . раздел «Изменение настроек» на стр . 5-20.
Кнопка переключения
многофункционального дисплея
ПРИМЕЧАНИЕ
При каждом нажатии этой кнопки подается звуковой сигнал и мно -
гофункциональный дисплей возвращается к индикации , которая
отображалась до нажатия кнопки переключения .

Многофункциональный дисплей

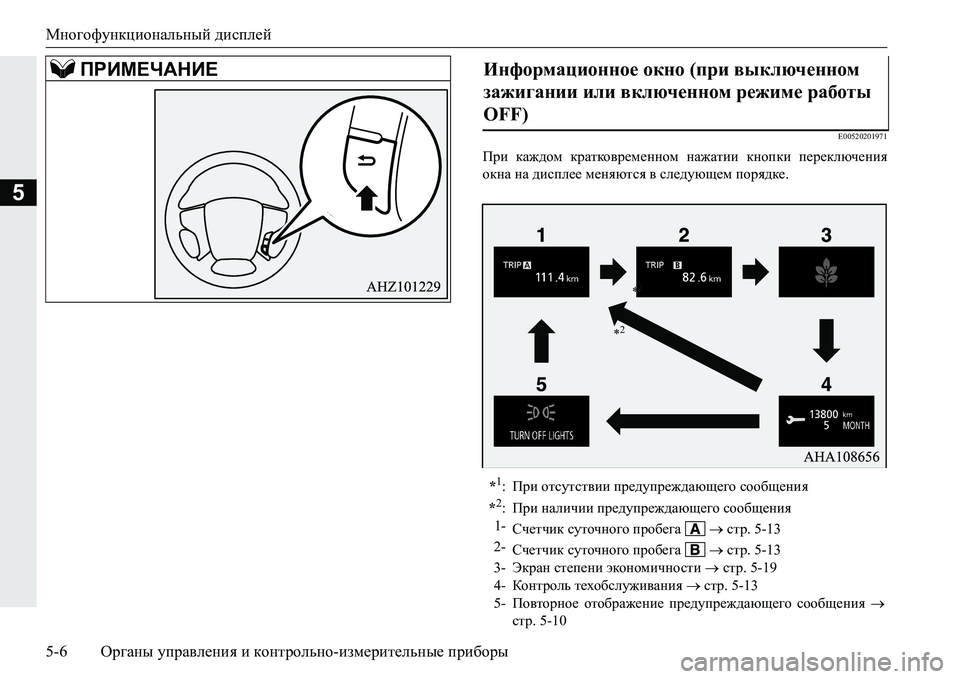

5-6 Органы управления и контрольно -измерительные приборы
5
E00520201971
При каждом кратковременном нажатии кнопки переключения
окна на дисплее меняются в следующем порядке .
ПРИМЕЧАНИЕИнформационное окно (при выключенном
зажигании или включенном режиме работы
OFF)
*1: При отсутствии предупреждающего сообщения
*2: При наличии предупреждающего сообщения
1- Счетчик суточного пробега  стр .5-13
2- Счетчик суточного пробега  стр .5-13
3- Экран степени экономичности  стр .5-19
4- Ко н т р ол ь техобслуживания  стр .5-13
5- Повторное отображение предупреждающего сообщения 
стр .5-10
*1
*2

Многофункциональный дисплей
Органы управления и контрольно -измерительные приборы 5-7
5
E00520702058
При повороте ключа зажигания в положение ON или включении
режима работы ON окна дисплея переключаются следующим
образом .
E00521101892
При каждом кратковременном нажатии кнопки переключения
окна на дисплее меняются в следующем порядке .
Информационное окно (при переводе ключа
зажигания из положения LOCK в положение ON
или изменении режима работы с OFF наON)
*:При необходимости выполнения очередного техобслужива -
ния
1- Окно , отображаемое при повороте ключа зажигания в поло-
жение OFF или включении режима работы OFF
2- Окно проверки системы  стр .5-16
3- Окно , отображаемое при повороте ключа зажигания в поло-
жение ON или включении режима работы ON
4- Конт роль техобслуживания  стр .5-13
*
Информационное окно (при включенном
зажигании или включенном режиме работы
ON)

Многофункциональный дисплей

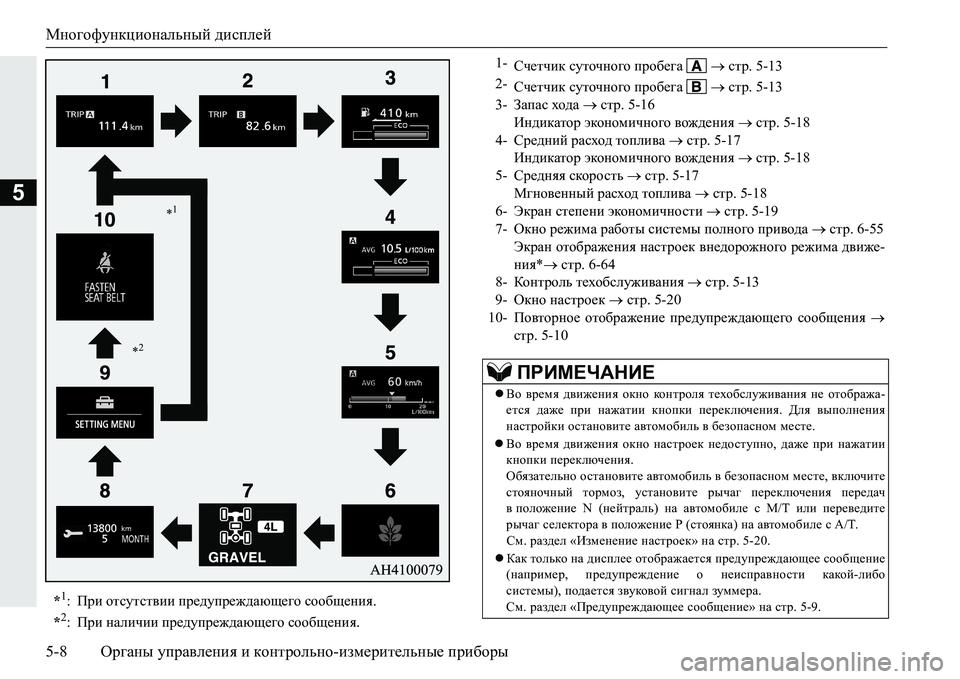

5-8 Органы управления и контрольно -измерительные приборы
5
*1: При отсутствии предупреждающего сообщения.
*2: При наличии предупреждающего сообщения .
*1
*2
*2
1-
Счетчик суточного пробега  стр .5-13
2- Счетчик суточного пробега  стр .5-13
3- Запас хода  стр .5-16
Индикатор экономичного вождения  стр .5-18
4- Средний расход топлива  стр .5-17
Индикатор экономичного вождения  стр .5-18
5- Средняя скорость  стр .5-17
Мгновенный расход топлива  стр .5-18
6- Экран степени экономичности  стр .5-19
7- Окно режима работы системы полного приво
да  стр .6-55
Экран отображения настроек внедорожного режима движе -
ния * стр.6-64
8- Ко н т р оль техобслуживания  стр .5-13
9- Окно настроек  стр .5-20
10- Повторное отображение предупреждающего сообщения 
стр .5-10
ПРИМЕЧАНИЕ
Во время движения окно ко н т р ол я техобслуживания не отобража -
ется даже при нажатии кнопки переключения. Для выполнения
настройки остановите автомобиль в безопасном месте.
 Во время движения окно настроек недоступно , даже при нажатии
кнопки переключения .
Обязательно остановите автомобиль в безопасном месте , включите
стояночный тормоз , установите рычаг переключения передач
вположение N (нейтраль ) на автомобиле с M/T или пе
реведите
рычаг селектора в положение P (стоянка) на автомобиле с A/T.
См . раздел «Изменение настроек » на стр . 5-20.
 Как только на дисплее отображается предупреждающее сообщение
( например , предупреждение о неисправности какой -либо
системы ), подается звуковой сигнал зуммера .
См . раздел «Предупреждающее сообщение » на стр .5-9.

Многофункциональный дисплей

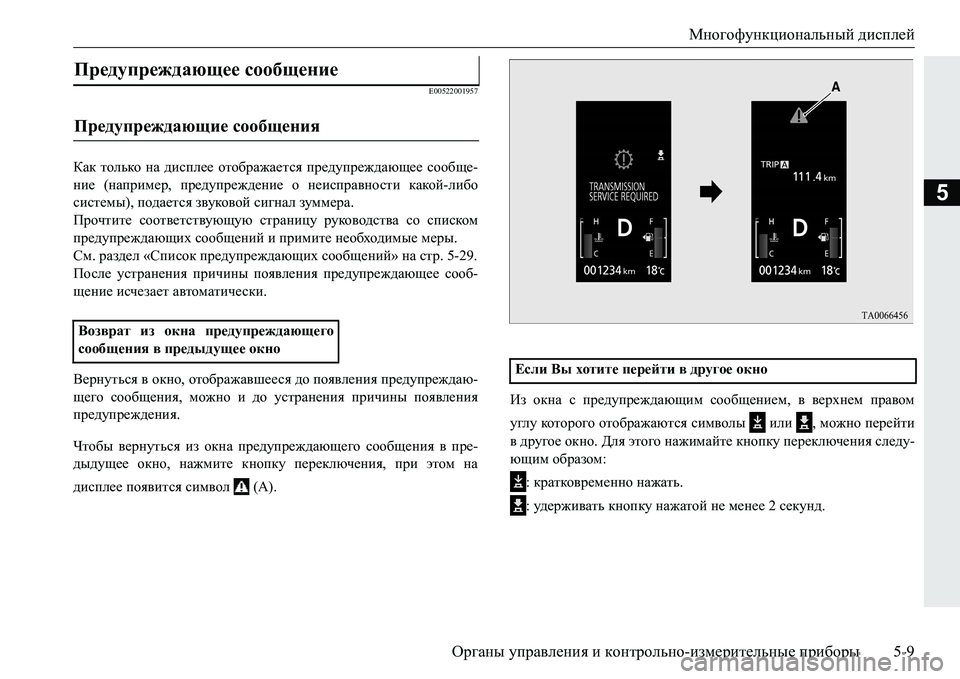

Органы управления и контрольно -измерительные приборы 5-9
5
E00522001957
Как только на дисплее отображается предупреждающее сообще -
ние (например , предупреждение о неисправности какой -либо
системы ), подается звуковой сигнал зуммера .
Прочтите соответствующую страницу руководства со списком
предупреждающих сообщений и примите необходимые меры .
См . раздел «Список предупреждающих сообщений» на стр . 5-29.
После устранения причины появления предупреждающее сооб -
щение исчезает автоматически .
Вернуться в окно , отображавшееся до по
явления предупреждаю -
щего сообщения , можно и до устранения причины появления
предупреждения.
Чтобы вернуться из окна предупреждающего сообщения в пре -
дыдущее окно , нажмите кнопку переключения , при этом на
дисплее появится символ ( А). Из
окна с предупреждающим сообщением, в верхнем правом
углу которого отображаются символы или , можно перейти
в другое окно . Для этого нажимайте кнопку переклю
чения следу -
ющим образом:
: кратковременно нажать .
: уд е р ж и ват ь кнопку нажатой не менее 2 секунд .
Предупреждающее сообщение
Предупреждающие сообщения
Возврат из окна предупреждающего
сообщения в предыдущее окно
Если Вы хотите перейти в другое окно

Многофункциональный дисплей

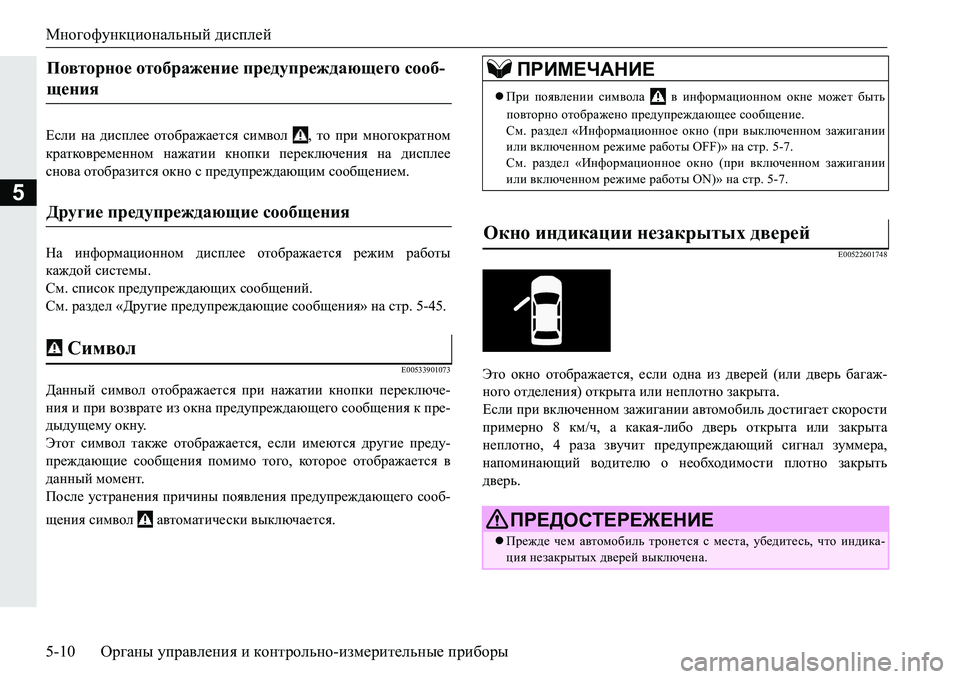

5-10 Органы управления и контрольно -измерительные приборы
5
Если на дисплее отображается символ , то при многократном
кратковременном нажатии кнопки переключения на дисплее
снова отобразится окно с предупреждающим сообщением.
На информационном дисплее отображается режим работы
каждой системы .
См . список предупреждающих сообщений.
См . раздел «Другие предупреждающие сообщения » на стр . 5-45.
E00533901073
Данный символ отображается при нажатии кнопки переключе -
ния и при возврате из окна предупреждающего сообщения к пре -
дыдущему окну .
Этот символ также отображается , если имеются другие преду-
преждающие сообщения помимо того , которое отображается в
данный момент .
После устранения причины появления предупреждающего сооб -
щения символ автоматически выключается .
E00522601748
Это окно отображается , если одна из дверей (или дверь багаж-
ного отделения ) открыта или неплотно закрыта .
Если при включенном зажигании автомобиль достигает скорости
примерно 8 км/ч , а какая -либо дверь открыта или закрыта
неплотно , 4 раза звучит предупреждающий сигнал зуммера ,
напоминающий водителю о необходимости плотно закрыть
дверь .
Повторное отображение предупреждающего сооб -
щения
Другие предупреждающие сообщения
Символ
ПРИМЕЧАНИЕ
При появлении символа в информационном окне может быть
повторно отображено предупреждающее сообщение .
См . раздел «Информационное окно ( при выключенном зажигании
или включенном режиме работы OFF)» на стр .5-7.
См . раздел «Информационное окно (при включенном зажигании
или включенном режиме работы ON)» на стр .5-7.
Окно индикации незакрытых дверей
ПРЕДОСТЕРЕЖЕНИЕ
Прежде чем автомобиль тронется с места, убедитесь , что индика -
ция незакрытых дверей выключена .
