2016 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности *
Сиденья и ремни безопасности 4-53
4
подушки безопасности занавесочного типа разработаны в каче -
стве дополнительного средства защиты . Поэтому для обеспече -
ния собственной безопасности и безопасности пассажиров
необходимо правильно пользоваться ремнями безопасности .
При некоторых видах боковых ударов , поскольку кузов автомо -
биля способен поглощать энергию уд а р а , защищая пассажиров
(боковая часть кузова автомобиля может сильно деформиро -
ваться , поглощая силу уд а р а ). В эт
ом случае боковые подушки
безопасности и подушки безопасности занавесочного типа могут
не сработать , несмотря на деформацию и повреждение кузова
автомобиля . Некоторые типичные случаи показаны на рисунке .

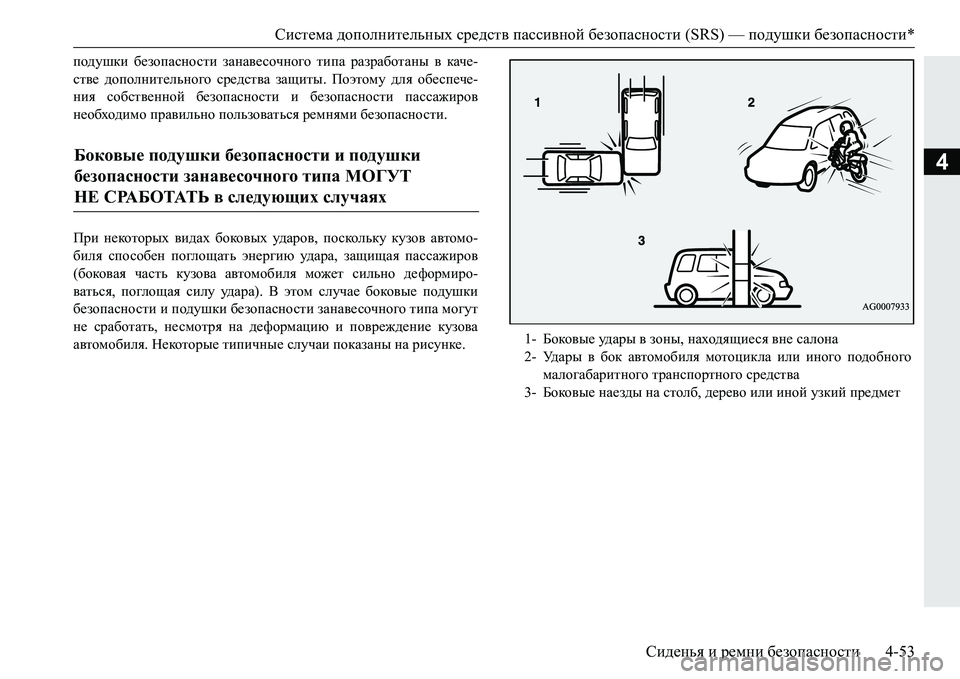

Боковые подушки безопасности и подушки
безопасности занавесочного типа МОГУТ
НЕ СРАБОТАТЬ в следующих случаях

1- Боковые уд а р ы в зоны , находящиеся вне салона
2- Уд а р ы в бок автомобиля мотоцикла или иного подобного
малогабаритного транспортного средства
3- Боковые наезды на столб , дерево или иной узкий предмет

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности *
4-54 Сиденья и ремни безопасности
4
Поскольку боковые подушки безопасности и подушки безопа-
сности занавесочного типа защищают не во всех случаях боко -
вых столкновений , следует обязательно пристегиваться ремнем
безопасности . Боковые
подушки безопасности и подушки безопасности занаве -
сочного типа не рассчитаны на срабатывание в тех случаях , ко гда
они не могут защитить человека . Такие случаи показаны
на рисунке .

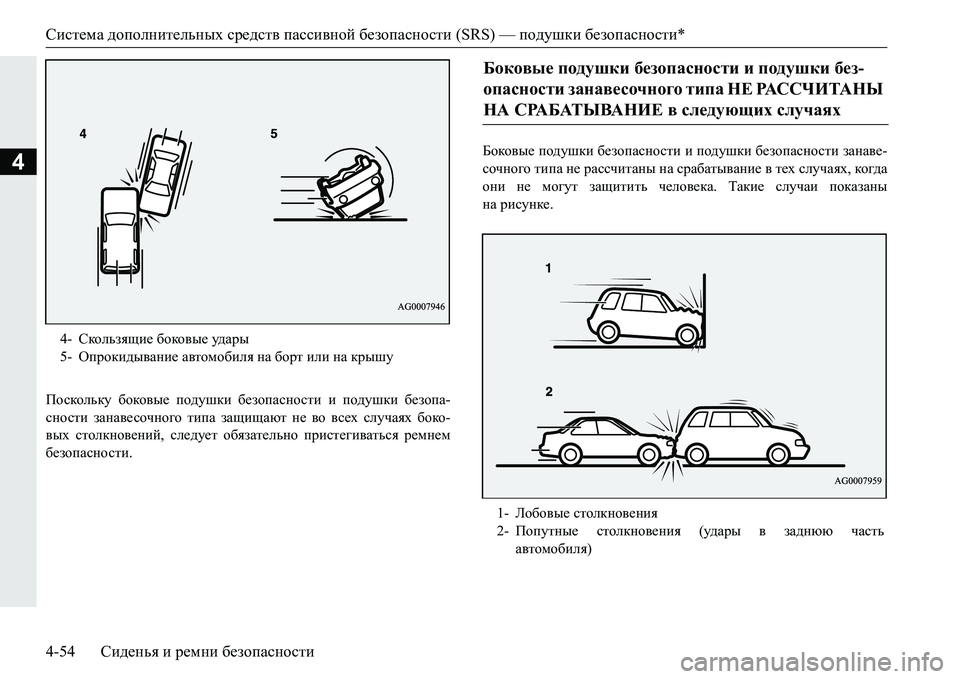

4- Скользящие боковые уд а р ы
5- Опрокидыв
ание автомобиля на борт или на крышу
Боковые подушки безопасности и подушки без -
опасности занавесочного типа НЕ РА С С Ч И Т А Н Ы
НА СРАБАТЫВАНИЕ в следующих случаях

1- Лобовые столкновения
2- Попутные столкновения (уд а р ы в заднюю часть
автомобиля )

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности *
Сиденья и ремни безопасности 4-55
4
Поскольку боковые подушки безопасности и подушки безопа-
сности занавесочного типа защищают не во всех случаях стол-
кновений , следует обязательно правильно пристегиваться
ремнем безопасности .

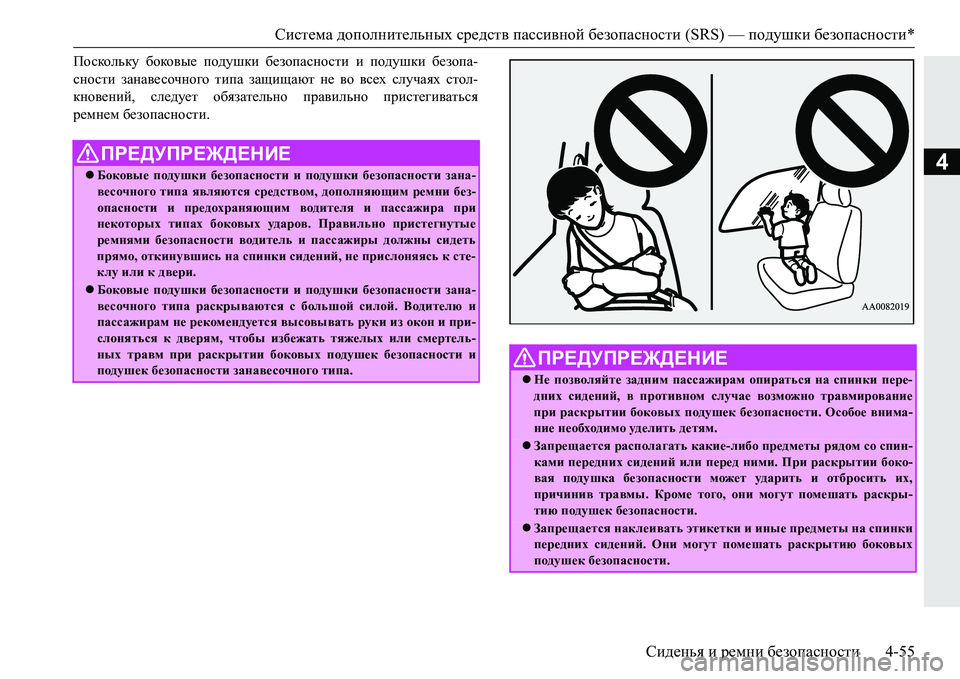

ПРЕДУПРЕЖДЕНИЕ
Боковые подушки безопасности и подушки безопасности зана -
весочного типа являются средством, дополняющим ремни без -
опасности и предохраняющим водителя и пассажира при
некоторых типах боковых уд а р ов . Правильно пристегнутые
ремнями безопасности водитель и пассажиры должны сидеть
прямо , откинувшись на спинки сидений , не прислоняясь к сте -
клу или к двери .
Боковые подушки безопасности и подушки безопасности зана -
весочного типа раскрываются с большой силой . Водителю и
пассажирам не рекомендуется высовывать руки из окон и при -
слоняться к дверям , чтобы избежать тяжелых или смертель -
ных травм при раскрытии боковых подушек безопасности и
подушек безопасности занавесочного типа.
ПРЕДУПРЕЖДЕНИЕ
Не позволяйте задним пассажирам опираться на спинки пере -
дних сидений, в противном случае возможно травмирование
при раскрытии боковых подушек безопасности . Особое внима -
ние необходимо уд е л и т ь детям .
Запрещается располагать какие -либо предметы рядом со спин-
ками передних сидений или перед ними. При раскрытии боко -
вая подушка безопасности может уд а р и т ь и отбросить их ,
причинив травмы . Кроме того , они могут помешать раскры -
тию подушек безопасности .
Запрещается наклеивать этикетки и иные предметы на спинки
передних сидений . Они могут помешать раскрытию боковых
подушек безопасности .

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности *
4-56 Сиденья и ремни безопасности
4
 Запрещается надевать чехлы и класть накидки на сиденья с
боковыми подушками безопасности .
Не кладите накидки на спинки сидений с боковыми подуш -
ками безопасности . Они могут помешать раскрытию боковых
подушек безопасности .

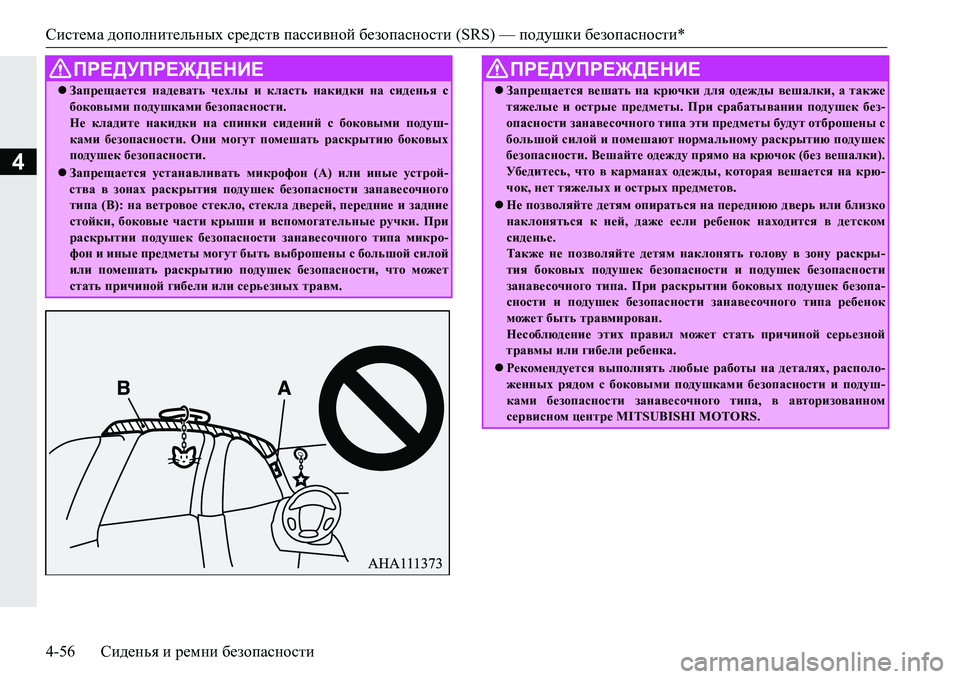

Запрещается устанавливать микрофон (А) или иные устрой -
ства в зонах раскрытия подушек безопасности занавесочного
типа (В ): на ветровое стекло , стекла дверей , передние и задние
стойки , боковые части крыши и вспомогательные ручки . При
раскрытии подушек безопасности занавесочного типа микро-
фон и иные предметы могут быть выброшены с большой силой
или помешать раскрытию подушек безопасности , чт
о может
стать причиной гибели или серьезных травм .
ПРЕДУПРЕЖДЕНИЕПРЕДУПРЕЖДЕНИЕ
Запрещается вешать на крючки для одежды вешалки, а также
тяжелые и острые предметы . При срабатывании подушек без -
опасности занавесочного типа эти предметы будут отброшены с
большой силой и помешают нормальному раскрытию подушек
безопасности . Вешайте одежду прямо на крючок (без вешалки).
Убедитесь , что в карманах одежды, которая вешается на крю -
чок , нет тяжелых и ост
рых предметов .
Не позволяйте детям опираться на переднюю дверь или близко
наклоняться к ней , даже если ребенок находится в детском
сиденье .
Также не позволяйте детям наклонять голову в зону раскры -
тия боковых подушек безопасности и подушек безопасности
занавесочного типа . При раскрытии боковых подушек безопа -
сности и подушек безопасности занавесочного типа ребенок
может быть травмирован .
Несоблюдение этих правил мо
жет стать причиной серьезной
травмы или гибели ребенка .
Рекомендуется выполнять любые работы на деталях , располо -
женных рядом с боковыми подушками безопасности и подуш -
ками безопасности занавесочного типа , в авторизованном
сервисном центре MITSUBISHI MOTORS.

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности *
Сиденья и ремни безопасности 4-57
4
E00407803029
Контрольная лампа SRS находится на приборной панели .
Система выполняет самодиагностику при каждом повороте
ключа зажигания в положение ON или включении режима
работы ON. Контрольная лампа SRS включается на несколько
секунд , затем выключается . Это не является признаком неисправ -
ности и свидетельствует о нормальной работе системы .
При наличии неисправности , связанной с одним или несколь -
кими узлами системы SRS, контрольная лампа вк
лючится и оста -
нется включенной . При этом на многофункциональном дисплее
появится предупреждающее сообщение . Для
сигнализации о неисправности подушек безопасности и
преднатяжителей ремней безопасности используются одни и те
же контрольная лампа /предупреждающее сообщение системы
дополнительных средств пассивной безопасности (SRS).
Контрольная лампа/предупреждающее
сообщение системы дополнительных средств
пассивной безопасности (SRS)

ПРЕДУПРЕЖДЕНИЕ
В описанных ниже случаях сигнал контрольной лампы свиде -
тельствует о том , что система дополнительных средств пассив -
ной безопасности (SRS) и/или преднатяжители ремней
безопасности не работают как положено и могут не сработать
во время столкновения или внезапно сработать при отсутствии
столкновения :
•При включении зажигания или включении режима работы
ON контрольная лампа SRS не включается , либо включается
и не выключается спустя несколько секунд .
•Контрольная лампа SRS и /или предупреждающее сообщение
появляются во время движения .
Система дополнительных средств пассивной безопасности и
преднатяжители ремней безопасности призваны снизить опа -
сность серьезной травмы или смерти при столкновениях . При
обнаружении описанных выше случаев Вам следует незамедли-
тельно обратиться для проверки в авторизованный сервисный
центр MITSUBISHI MOTORS.

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности *
4-58 Сиденья и ремни безопасности
4
E00407902717

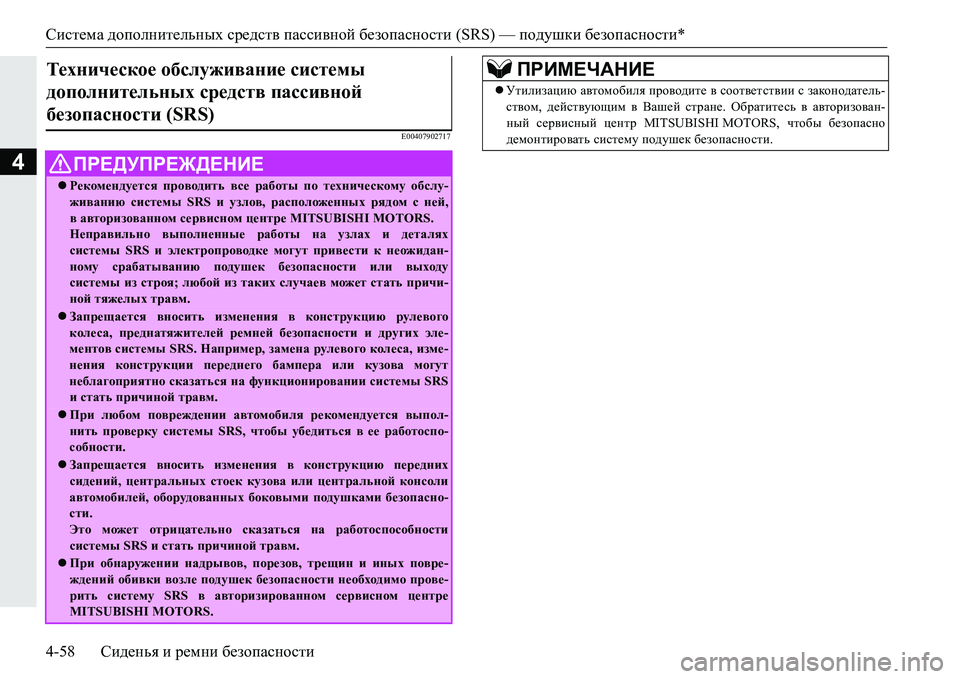

Техническое обслуживание системы
дополнительных средств пассивной
безопасности (SRS)

ПРЕДУПРЕЖДЕНИЕ
Рекомендуется проводить все работы по техническому обслу -
живанию системы SRS и узлов , расположенных рядом с ней ,
в авторизованном сервисном центре MITSUBISHI MOTORS.
Неправильно выполненные работы на узлах и деталях
системы SRS и электропроводке могут привести к неожидан -
ному срабатыванию подушек безопасности или выходу
системы из строя ; любой из таких случаев может стать причи -
ной тяжелых травм .
Запрещается вносить изменения в конструкцию рулевого
колеса , преднатяжителей ремней безопасности и других эле -
ментов системы SRS. Например , замена рулевого колеса , изме -
нения конструкции переднего бампера или кузова могут
неблагоприятно сказаться на функционировании системы SRS
и стать причиной травм.
При любом повреждении автомобиля рекомендуется выпол -
нить проверку системы SRS, чтобы убедиться в ее работоспо -
собности .
Запрещается вносить изменения в конструкцию передних
сидений, центральных стоек кузова или центральной консоли
автомобилей, оборудованных боковыми подушками безопасно -
сти .
Это может отрицательно сказаться на работоспособности
системы SRS и стать причиной травм.
При обнаружении надрывов , порезов , трещин и иных повре -
ждений обивки возле подушек безопасности необходимо прове-
рить систему SRS в авторизированном сервисном центре
MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ
 Утилизацию автомобиля проводите в соответствии с законодатель-
ством , действующим в Вашей стране . Обратитесь в авторизован -
ный сервисный центр MITSUBISHI MOTORS, чтобы безопасно
демонтировать систему подушек безопасности .

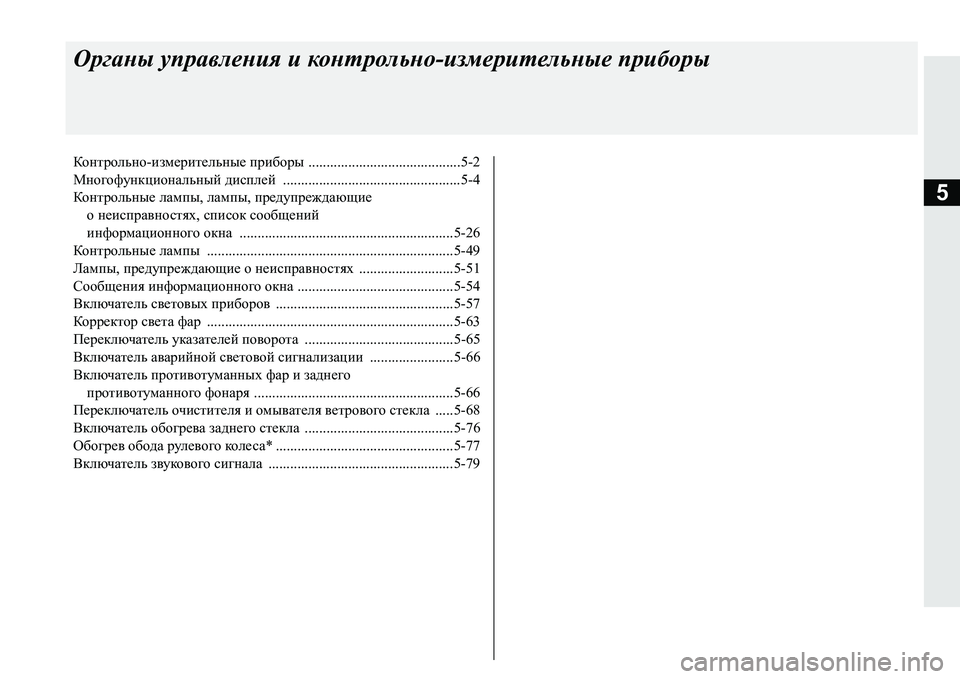

5
Органы управления и контрольно -измерительные приборы
Контрольно -измерительные приборы ..........................................5-2
Многофункциональный дисплей .................................................5-4
Контрольные лампы , лампы , предупреждающие
о неисправностях , список сообщений
информационного окна ...........................................................5-26
Контрольные лампы ....................................................................5-49
Лампы, предупреждающие о неисправностях ..........................5-51
Сообщения информационного окна ...........................................5-54
Включатель световых приборов .................................................5-57
Корректор света фар ....................................................................5-63
Переключатель указателей поворота .........................................5-65
Включатель аварийной световой сигнализации .......................5-66
Включатель противотуманных фар и заднего
противотуманного фонаря .......................................................5-66
Переключатель очистителя и омывателя ветрового стекла .....5-68
Включатель обогрева заднего ст
екла .........................................5-76
Обогрев обода рулевого кол е с а * .................................................5-77
Включатель звукового сигнала ...................................................5-79

Контрольно-измерительные приборы
5-2 Органы управления и контрольно -измерительные приборы
5
E00500102740

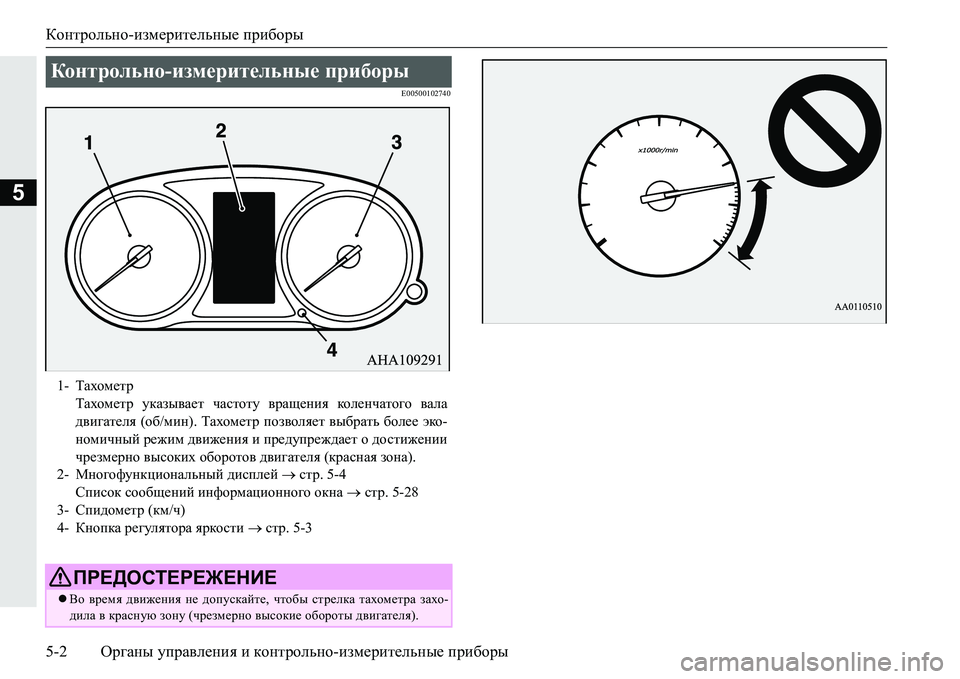

Контрольно -измерительные приборы
1-Тахометр
Тахометр указывает частоту вращения коленчатого вала
двигателя (об /мин ). Тахометр позволяет выбрать более эко -
номичный режим движения и предупреждает о достижении
чрезмерно высоких оборотов двигателя (красная зона ).
2- Многофункциональный дисплей  стр .5-4
Список сообщений информационного окна  стр .5-28
3- Спидометр (км /ч )
4- Кнопка регулятора яркости  стр .5-3
ПРЕДОСТЕРЕЖЕНИЕ
Во время движения не допускайте , чтобы стрелка тахометра захо -
дила в красную зону (чрезмерно высокие обороты двигателя ).
