2016 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Вентиляционные дефлекторы
Создание комфортных условий в салоне 7-3
7
E00700102146 E00700202134
Направление
воздушного потока регулируется перемещением
регулятора (А ).
Чтобы закрыть дефлектор , поверните регулятор (А ) по направле -
нию внутрь салона .

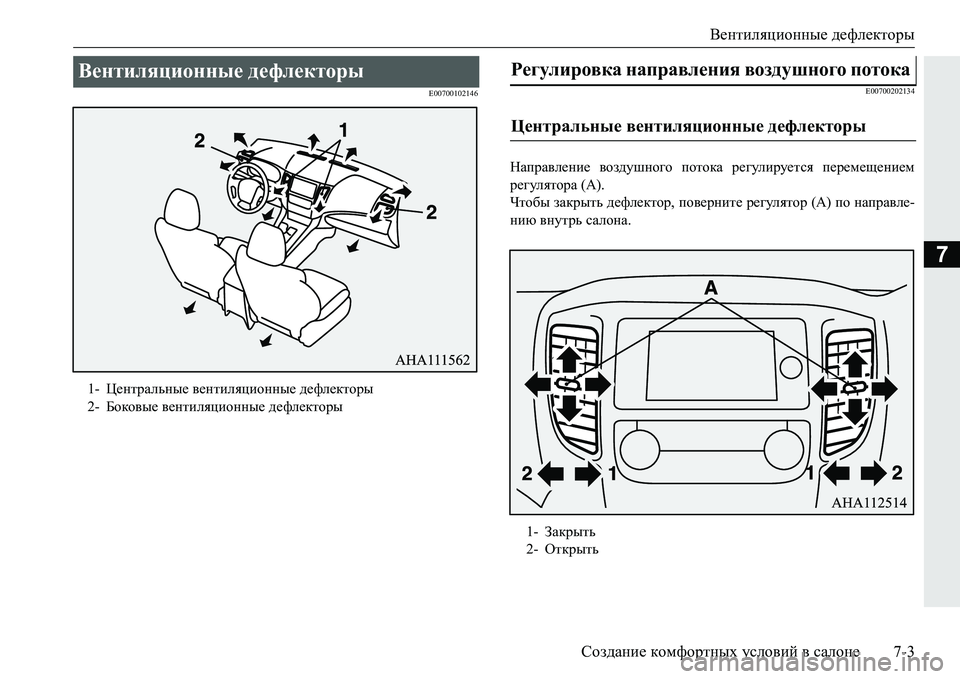

Вентиляционные дефлекторы
1-Центральные вентиляционные дефлекторы
2- Боковые вентиляционные дефлекторы
Регулировка направления воздушного потока
Центральные вентиляционные дефлекторы
1-Закрыть
2- Открыть

Вентиляционные дефлекторы
7-4 Создание комфортных условий в салоне
7
Направление воздушного потока регулируется перемещением
регулятора (А ).
Чтобы закрыть дефлектор , сдвиньте регулятор (А ) по направле -
нию из салона .

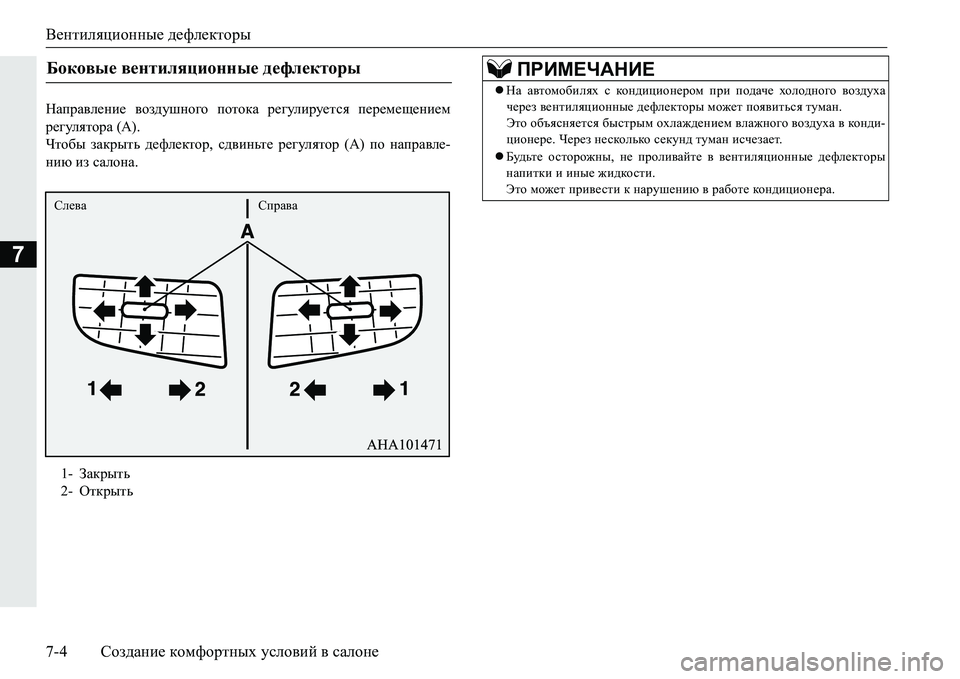

Боковые вентиляционные дефлекторы
1-Закрыть
2- Открыть
Слева Справа
ПРИМЕЧАНИЕ
На автомобилях с кондиционером при подаче холодного воздуха
через вентиляционные дефлекторы может появиться туман .
Это объясняется быстрым охлаждением влажного воздуха в ко н д и -
ционере . Через несколько секунд туман исчезает .
 Будьте осторожны , не проливайте в вентиляционные дефлекторы
напитки и иные жидкости .
Это может привести к нарушению в работе кондиционера .

Вентиляционные дефлекторы
Создание комфортных условий в салоне 7-5
7
E00700302568
При каждом нажатии этой кнопки режимы подачи воздуха меняются в следующей последовательности :     .
Для переключения в режим нажмите на кнопку обогрева заднего стекла .
Далее на нескольких иллюстрациях используются следующие символы , обозначающие интенсивность подачи воздуха через передние
дефлекторы. : Малая интенсивность подачи воздуха
: Средняя интенсивность подачи воздуха
: Высокая интенсивность подачи в
оздуха

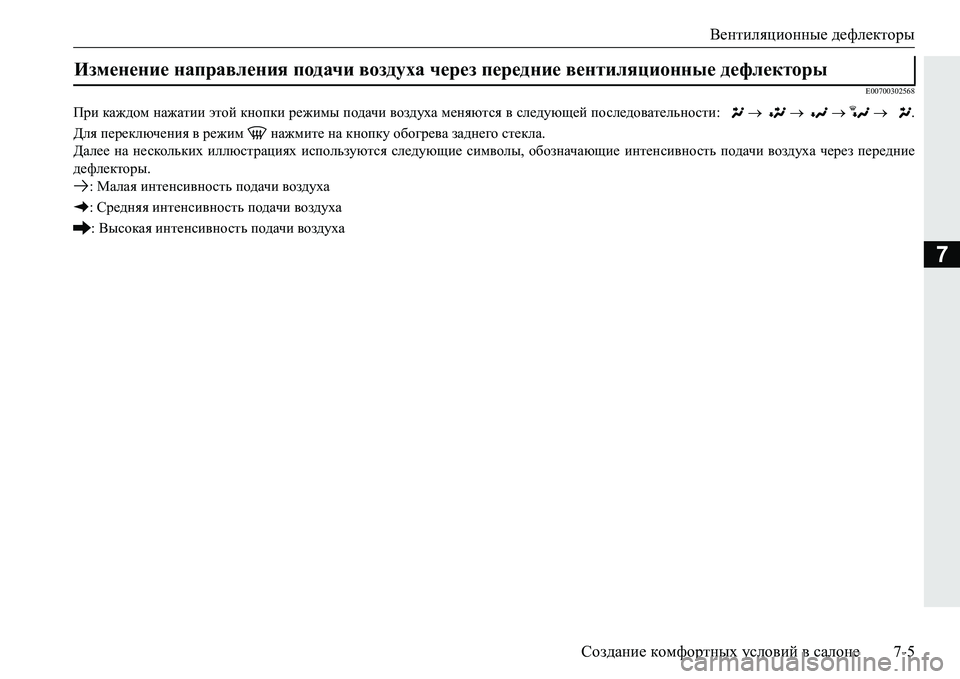

Изменение направления подачи воздуха через передние вентиляционные дефлекторы

Вентиляционные дефлекторы
7-6 Создание комфортных условий в салоне
7

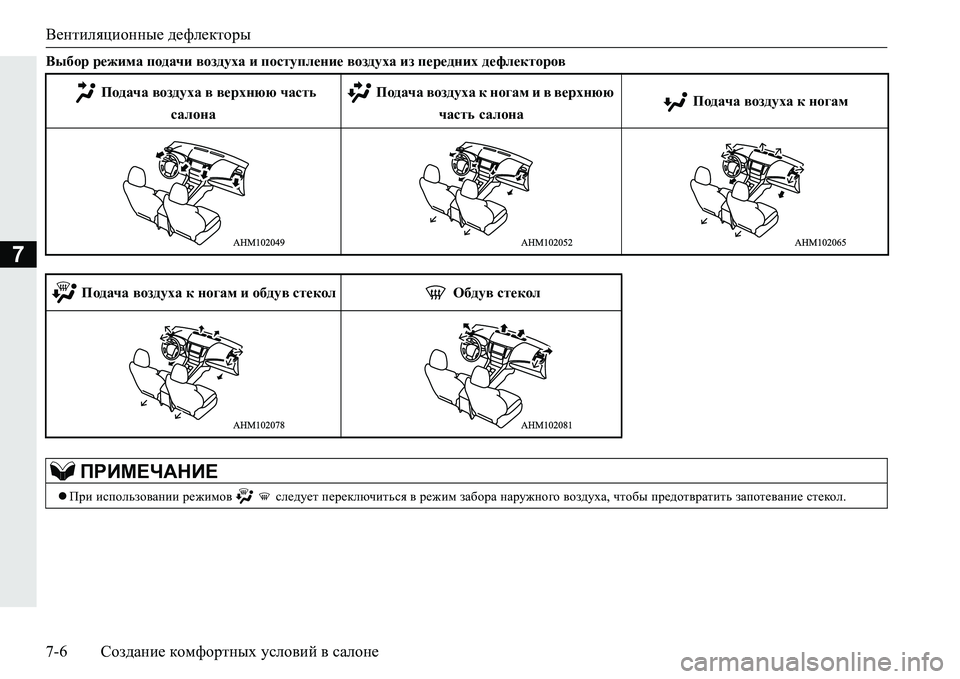

Выбор режима подачи воздуха и поступление воздуха из передних дефлекторов
Подача воздуха в верхнюю часть
салона
Подача воздуха к ногам и в верхнюю
часть салона
Подача воздуха к ногам
Подача воздуха к ногам и обдув стекол Обдув стекол
ПРИМЕЧАНИЕ
 При использовании режимов следует переключиться в режим забора наружного воздуха , чтобы предотвратить запотевание стекол .

Климатическая установка с автоматическим управлением *
Создание комфортных условий в салоне 7-7
7
E00702401537
Кондиционер можно включить только при работающем двигателе .
Использование
• Изменение направления подачи воздуха через передние вен -
тиляционные дефлекторы  стр .7-5
• Обдув ветрового стекла и боковых стекол  стр .7-8
• Работа системы в автоматическом режиме  стр .7-9
• Управление работой системы в ручном режиме  стр .7-10
• Настройка скорости вращения вентилятора  стр .7-11
• Р
егулирование температуры  стр .7-11

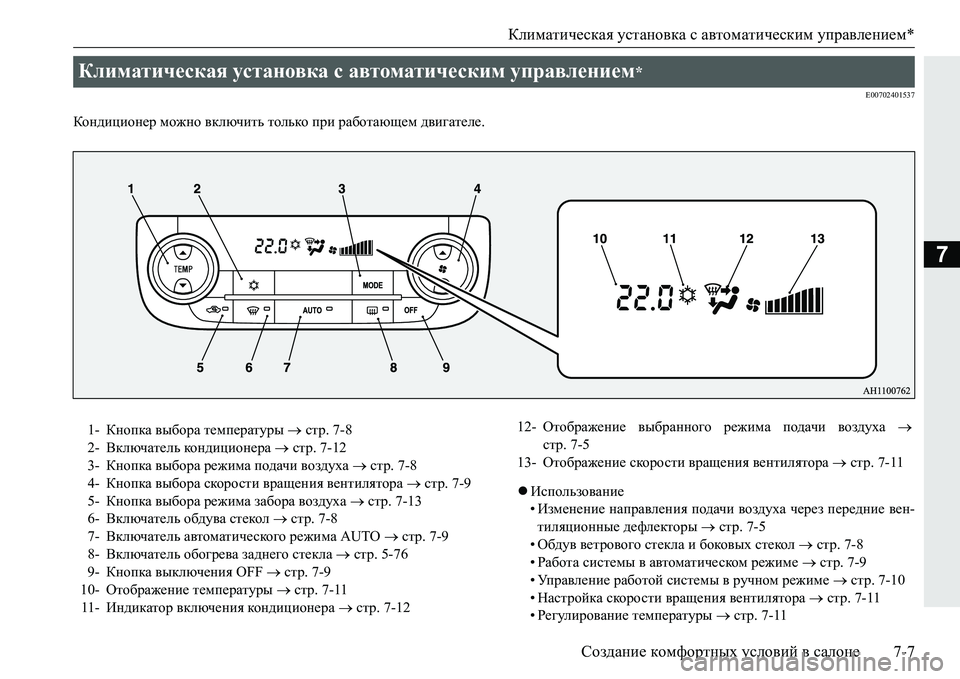

Климатическая установка с автоматическим управлением*
1-Кнопка выбора температуры  стр .7-8
2- Включатель кондиционера  стр .7-12
3- Кнопка выбора режима подачи воздуха  стр .7-8
4- Кнопка выбора скорости вращения вентилятора  стр .7-9
5- Кнопка выбора режима забора воздуха  стр .7-13
6- Включатель обдува стекол  стр .7-8
7- Включатель автоматического режима AUTO  стр .7-9
8- Включатель обогрева заднего стекла  стр .5-76
9- Кнопка выклю
чения OFF  стр .7-9
10- Отображение температуры  стр .7-11
11- Индикатор включения кондиционера  стр .7-12 12-
Отображение выбранного режима подачи воздуха 
стр .7-5
13- Отображение скорости вращения вентилятора  стр .7-11

Климатическая установка с автоматическим управлением*
7-8 Создание комфортных условий в салоне
7
• Включение /выключение системы  стр .7-12
• Переключение в режим забора наружного воздуха и в режим
рециркуляции  стр .7-13
• Движение в условиях загрязненного наружного воздуха 
стр .7-13
E00772200050
1.Нажмите кнопку обдува стекол для включения режима .
При нажатии кнопки обдува стекол включается индикатор
(A).
2. Ус т а н о в и т е достаточно высокую температуру при помощи
кнопки выбора температуры .
3. Нажатиями кнопки выбора скорости вращения вентилятора
выберите необходимую скорость вращения вентилятора .
Для выключения режима обдува стекол нажмите на включатель
обдува стекол , включатель автоматического режима , кнопку
выбора режима подачи воздуха или кнопк
у выключения .
ПРИМЕЧАНИЕ
При очень низкой температуре экран панели управления климати -
ческой установки может работать с запаздываниями . Это не явля -
ется признаком неисправности .
Этот эффект исчезнет , после того как температура воздуха в салоне
достигнет положительных величин.
Обдув ветрового стекла и боковых стекол

Климатическая установка с автоматическим управлением *
Создание комфортных условий в салоне 7-9
7
E00704102362

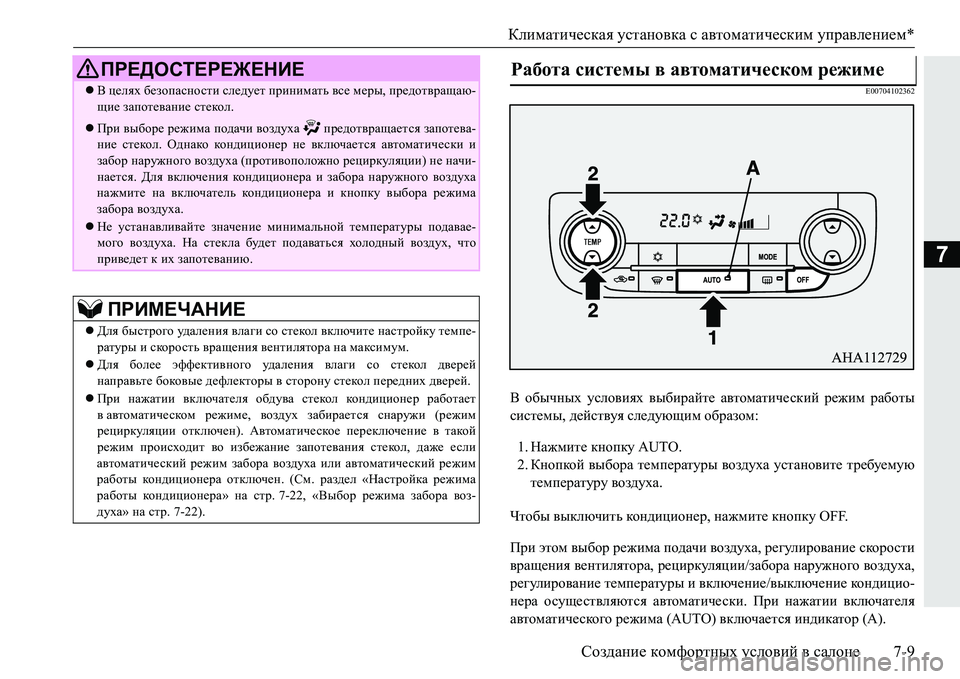

В обычных условиях выбирайте автоматический режим работы
системы , действуя следующим образом :
1. Нажмите кнопку AUTO.
2. Кнопкой выбора температуры воздуха установите требуемую
температуру воздуха .
Чтобы выключить кондиционер , нажмите кнопку OFF.
При этом выбор режима подачи воздуха , регулирование скорости
вращения вентилятора , рециркуляции /забора наружного воздуха ,
регулирование температуры и включение /выключение кондицио -
нера осуществляются автоматически . При нажатии включателя
ав

томатического режима (AUTO) включается индикатор (A).
ПРЕДОСТЕРЕЖЕНИЕ
В целях безопасности следует принимать все меры , предотвращаю -
щие запотевание стекол .
При выборе режима подачи воздуха предотвращается запотева -
ние стекол . Однако кондиционер не включается автоматически и
забор наружного воздуха (противоположно рециркуляции ) не начи-
нается . Для включения кондиционера и забора наружного воздуха
нажмите на включатель кондиционера и кнопку выбора режима
забора воздуха .
Не устанавливайте значение минимальной температуры подавае-
мого воздуха . На стекла будет подаваться холодный воздух , что
приведет к их запотеванию .
ПРИМЕЧАНИЕ
Для быстрого удаления влаги со стекол включите настройку темпе -
ратуры и скорость вращения вентилятора на максимум .
 Для более эффективного уд а л е н и я влаги со стекол дверей
направьте боковые дефлекторы в сторону стекол передних дверей .
 При нажатии включателя обдува стекол кондиционер работает
вавтоматическом режиме , воздух забирается снаружи (режим
рециркуляции отключен ). Автоматическое переключение в такой
режим прои
сходит во избежание запотевания стекол , даже если
автоматический режим забора воздуха или автоматический режим
работы кондиционера отключен . (См . раздел «Настройка режима
работы кондиционера » на стр . 7-22, « Выбор режима забора воз -
духа » на стр . 7-22).
Работа системы в автоматическом режиме

Климатическая установка с автоматическим управлением*
7-10 Создание комфортных условий в салоне
7
E00704201252
Управлять скоростью вентилятора и режимом подачи воздуха
можно вручную , выбрав требуемый режим работы с помощью
кнопки выбора скорости вращения вентилятора и кнопки выбора
режима подачи воздуха .
Чтобы вернуться в автоматический режим работы , нажмите
кнопку AUTO.
ПРИМЕЧАНИЕ
Если при работе системы в автоматическом режиме изменить
настройки с помощью кнопки выбора скорости вращения вентиля -
тора , включателя кондиционера , кнопки выбора режима подачи
воздуха или кнопки выбора режима забора воздуха , то настройки ,
выбранные вручную , будут приоритетными . Уп р а в л е н и е осталь -
ными функциями будет осуществляться в автоматическом режиме .

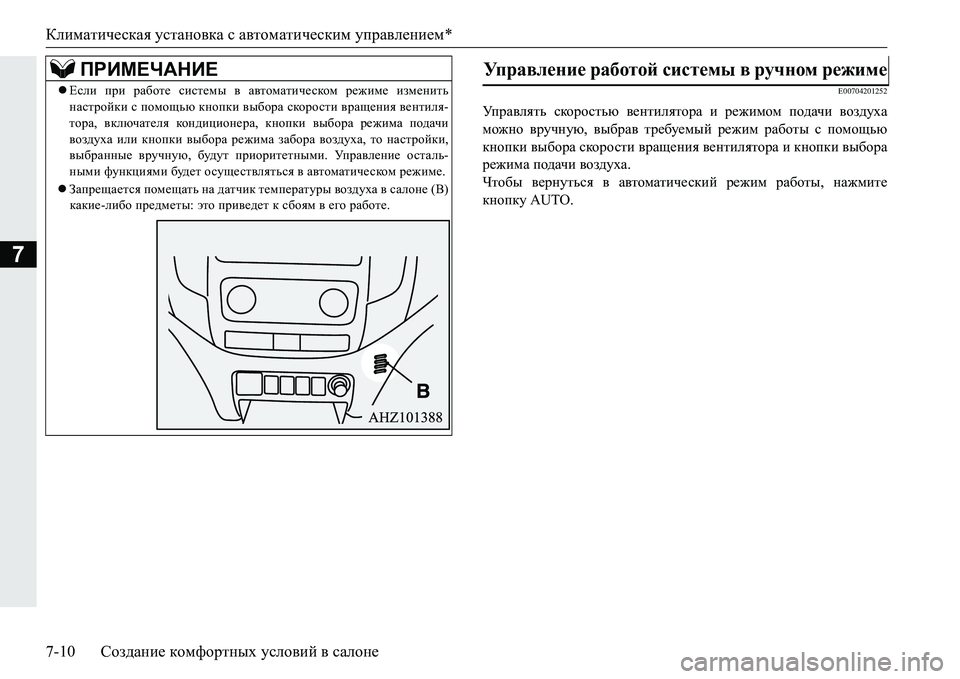

 Запрещается помещать на датчик температуры воздуха в са
лоне (B)
какие -либо предметы : это приведет к сбоям в его работе .
Уп р а в л е н и е работой системы в ручном режиме
