2016 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Многофункциональный дисплей
Органы управления и контрольно -измерительные приборы 5-19
5
E00531601119
Индикатор экономичности отображает заработанные Вами
баллы за экономичное вождение в виде листьев следующим
образом :
При повороте ключа зажигания в положение ON или включе -
нии режима работы ON
Индикатор отображает баллы , заработанные за последние
несколько минут .
При повороте ключа зажигания в положение OFF или вклю -
чении режима работы OFF
Индикатор отображает общий рейтинг экономичности , вычи -
сленный с момента пов
орота ключа зажигания в положение ON
до момента поворота ключа зажигания в положение LOCK или
ACC, или с момента включения режима работы ON до момента
включения режима работы OFF.
Экран степени экономичности
Ур о в е н ь экономичного вождения ECO
Low ( низкий )
High (высокий )

Многофункциональный дисплей

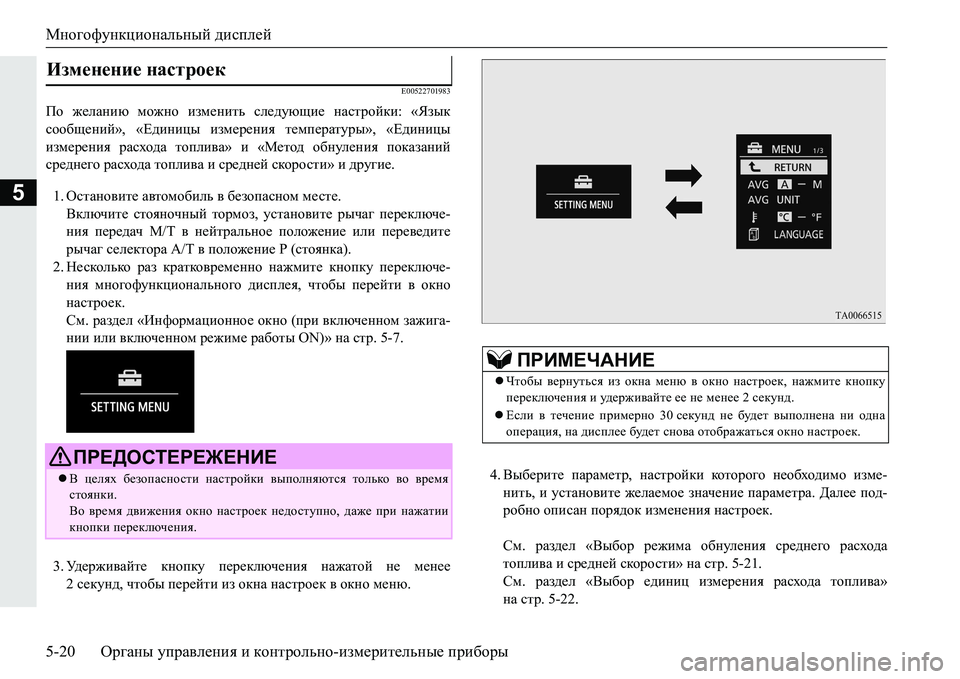

5-20 Органы управления и контрольно -измерительные приборы
5
E00522701983
По желанию можно изменить следующие настройки : «Язык
сообщений», « Единицы измерения температуры », «Единицы
измерения расхода топлива » и « Метод обнуления показаний
среднего расхода топлива и средней скорости » и другие .
1. Остановите автомобиль в безопасном месте .
Включите стояночный тормоз , установите рычаг переключе -
ния передач М /Т в нейтральное положение или переведите
рычаг селектора А /Т в положение Р ( ст
оянка).
2. Несколько раз кратковременно нажмите кнопку переключе -
ния многофункционального дисплея , чтобы перейти в окно
настроек.
См . раздел «Информационное окно (при включенном зажига -
нии или включенном режиме работы ON)» на стр .5-7.
3. Уд е р ж и в а й т е кнопку переключения нажатой не менее
2 секунд , чтобы перейти из окна настроек в окно меню . 4.
Выберите параметр, настройки которого необ
ходимо изме -
нить , и установите желаемое значение параметра . Далее под -
робно описан порядок изменения настроек .
См . раздел «Выбор режима обнуления среднего расхода
топлива и средней скорости » на стр . 5-21.
См . раздел «Выбор единиц измерения расхода топлива »
на стр . 5-22.
Изменение настроек
ПРЕДОСТЕРЕЖЕНИЕ
В целях безопасности настройки выполняются только во время
стоянки .
Во время движения окно настроек недоступно , даже при нажатии
кнопки переключения .
ПРИМЕЧАНИЕ
Чтобы вернуться из окна меню в окно настроек , нажмите кнопку
переключения и уд е р ж и ва й т е ее не менее 2секунд .
 Если в течение примерно 30секунд не будет выполнена ни одна
операция , на дисплее будет снова отображаться окно настроек .

Многофункциональный дисплей
Органы управления и контрольно -измерительные приборы 5-21
5
См. раздел «Выбор единиц измерения температуры » на
стр .5-23.
См . раздел «Выбор языка сообщений » на стр .5-23.
См . раздел «Выбор режима работы зуммера » на стр . 5-23.
См . раздел «Выбор периодичности напоминания о необходи -
мости отдыха (REST REMINDER)» на стр . 5-24.
См . раздел «Изменение звука включения указателей пово -
рота » на стр .5-24.

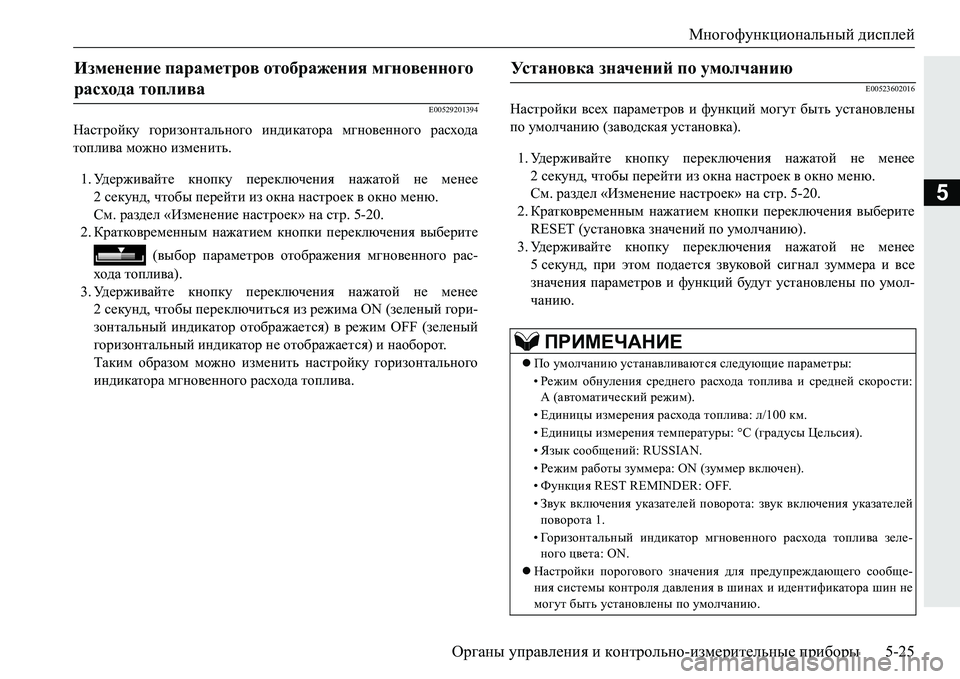

См . раздел «Выбор единиц измерения мгновенного расхода
топлива » на ст
р . 5-25.
См . раздел «Обнуление порогового значения для предупре -
ждающего сообщения системы ко н т р оля давления в шинах »
на стр . 6-144.
См . раздел «Изменение идентификатора шин » на стр . 6-144.
См . раздел «Ус т а н о в к а значений по умолчанию » на стр .5-23.
E00522902201
Имеется возможность выбора автоматического или ручного
режима обнуления показаний среднего расхода топлива и сред -
ней скорости .
1. Уд е р ж и в а й т е кнопку переключения нажатой не менее
2 секунд , чтобы перейти из окна настроек в окно меню .
См . раздел «Изменение настроек » на стр . 5-20.
2. Кратковременным нажатием кнопки переключения выберите
«AVG ( настройки параметров среднего рас -
хода топлива и средней скорости )»
.
3. Нажмите и уд е р ж и ва й т е кнопку переключения не менее
2 секунд , чтобы переключиться с режима A/1 (автоматиче -
ский режим обнуления ) в режим M/2/P ( ручной режим обну -
ления ) или наоборот .
Режим обнуления будет изменен .
 Если в момент отображения среднего расхода топлива или
средней скорости нажать и уд е р ж и ват ь кнопку переключения ,
показания этих параметров будут обнулены .
 При выпо
лнении следующих операций происходит автомати -
ческое переключение из ручного в автоматический режим .
Модификации без системы дистанционного управления
автомобилем
Поворот ключа в замке зажигания из положения ACC или
LOCK в положение ON.
ПРИМЕЧАНИЕ
 При отключении аккумуляторной батареи выполняется автомати -
ческий сброс сохраненных в памяти настроек функций на завод -
ские значения (кроме настроек порогового значения для
предупреждающего сообщения системы ко н т р ол я давления в
шинах и идентификатора шин ).
Выбор режима обнуления среднего расхода
топлива и средней скорости
Ручной режим обнуления

Многофункциональный дисплей
5-22 Органы управления и контрольно -измерительные приборы
5
Модификации с системой дистанционного управления
автомобилем
Изменение режима работы с ACC или OFF на ON.
Переход в автоматический режим обнуления происходит авто -
матически . Однако если произведен переход в ручной режим ,
отображаются показания с момента последнего обнуления .
 Если в момент отображения среднего расхода топлива или
средней скорости нажать и уд е р ж и в ат ь кнопку переключения ,
показания этих параметров будут обнулены .
 Обну

ление показаний среднего расхода топлива и средней
скорости движения производится автоматически , ко гда ключ
зажигания находится в одном из указанных ниже положений ,
или ко гд а включен один из указанных ниже режимов работы .
Модификации без системы дистанционного управления
автомобилем
Ключ в замке зажигания находится в положении ACC или
LOCK не менее 4часов .
Модификации с системой дистанционного управления
автомобилем
Ре

жим работы ACC или OFF включен не менее 4 часов .
E00523001866
Имеется возможность выбора единиц измерения расхода
топлива . При этом соответствующим образом изменяются еди -
ницы измерения расстояния , скорости и коли че с тва топлива .
1. Уд е р ж и в а й т е кнопку переключения нажатой не менее
2 секунд , чтобы перейти из окна настроек в окно меню .
См . раздел «Изменение настроек» на стр . 5-20.
2. Кратковременным нажатием кнопки переключения выберите
«AVG UNIT (настройки параметра расхода
топлива )».
3. Уд е р ж и в а й т е кн
опку переключения не менее 2 секунд , пока
не отобразится надпись «AVG UNIT».
4. Кратковременным нажатием кнопки переключения выберите
требуемые единицы измерения .
5. Уд е р ж и в а й т е кнопку переключения нажатой не менее
2 секунд , чтобы подтвердить выбранные единицы измерения .
В соответствии с выбранными единицами измерения расхода
топлива изменяются единицы измерения расстояния и скорости .
Автоматический
режим обнуления
ПРИМЕЧАНИЕ
 Возможен индивидуальный сброс показаний среднего расхода
топлива и средней скорости как в ручном , так и в автоматическом
режиме обнуления .
 При отключении аккумуляторной батареи настройки , выполнен-
ные как в ручном режиме обнуления , так и в автоматическом , сти -
раются .
Выбор единиц измерения расхода топлива
ПРИМЕЧАНИЕ
Единицы измерения запаса хода , среднего расхода топлива , сред -
ней скорости и мгновенного расхода топлива изменяются, но еди -
ницы отображения скорости на спидометре , одометре и счетчике
суточного пробега остаются неизменными.

Многофункциональный дисплей

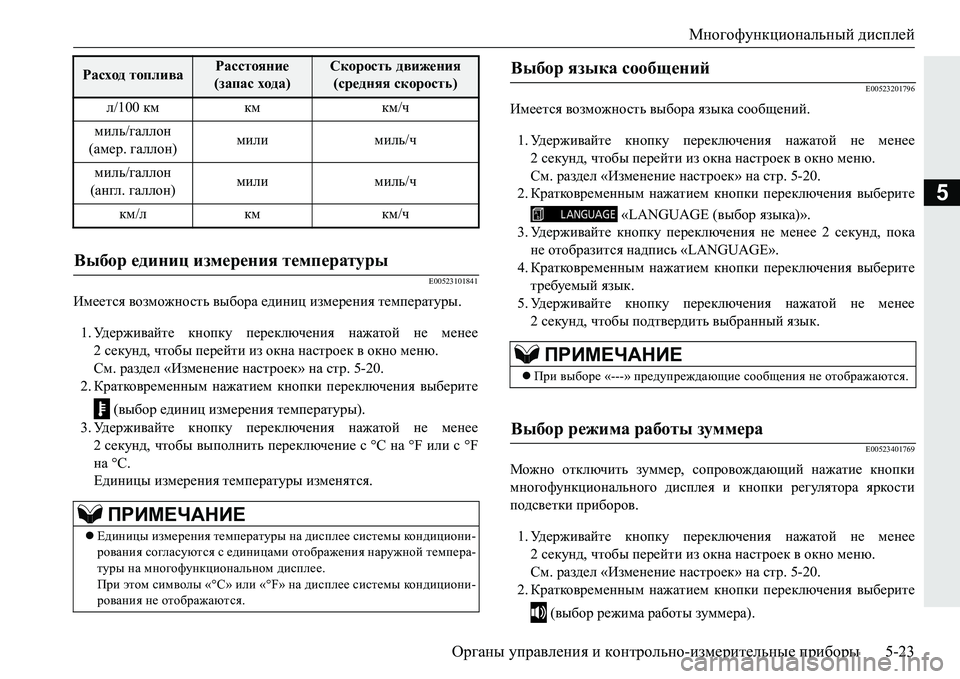

Органы управления и контрольно -измерительные приборы 5-23
5
E00523101841
Имеется возможность выбора единиц измерения температуры .
1. Уд е р ж и в а й т е кнопку переключения нажатой не менее
2 секунд , чтобы перейти из окна настроек в окно меню .
См . раздел «Изменение настроек » на стр . 5-20.
2. Кратковременным нажатием кнопки переключения выберите
( выбор единиц измерения температуры ).
3. Уд е р ж и в а й т е кнопку переключения нажатой не менее
2 секунд , чтобы выполнить переключение с °C на °F или с °F
на °C.
Единиц

ы измерения температуры изменятся .
E00523201796
Имеется возможность выбора языка сообщений .
1. Уд е р ж и в а й т е кнопку переключения нажатой не менее
2 секунд , чтобы перейти из окна настроек в окно меню .
См . раздел «Изменение настроек » на стр . 5-20.
2. Кратковременным нажатием кнопки переключения выберите
«LANGUAGE ( выбор языка )».
3. Уд е р ж и в а й т е кнопку переключения не менее 2 секунд , пока
не отобразится надпись «LANGUAGE».
4. Кратковременным нажатием кнопки переключения выберите
требуемый язык .
5. Уд

е р ж и в а й т е кнопку переключения нажатой не менее
2 секунд , чтобы подтвердить выбранный язык .
E00523401769
Можно отключить зуммер , сопровождающий нажатие кнопки
многофункционального дисплея и кнопки регулятора яркости
подсветки приборов.
1. Уд е р ж и в а й т е кнопку переключения нажатой не менее
2 секунд , чтобы перейти из окна настроек в окно меню .
См . раздел «Изменение настроек » на стр . 5-20.
2. Кратковременным нажатием кнопки переключения выберите
( выбор режима работы зуммера ).
Расход топливаРасстояние
( запас хода )Скорость движения
(средняя скорость )
л /100 км км км /ч
миль /галлон
(амер . галлон) мили
миль/ч
миль /галлон
(англ . галлон ) мили
миль/ч
км /лк м к м/ч
Выбор единиц измерения температуры
ПРИМЕЧАНИЕ
 Единицы измерения температуры на дисплее системы кондициони -
рования согласуются с единицами отображения наружной темпера-
туры на многофункциональном дисплее .
При этом символы «°C» или «°F» на дисплее системы кондициони -
рования не отображаются .
Выбор языка сообщений
ПРИМЕЧАНИЕ
При выборе «---» предупреждающие сообщения не отображаются .
Выбор режима работы зуммера

Многофункциональный дисплей
5-24 Органы управления и контрольно -измерительные приборы
5
3. Уд е р ж и в а й т е кнопку переключения нажатой не менее
2 секунд , чтобы переключиться из режима ON (зуммер вклю -
чен ) в режим OFF (зуммер выключен ) и наоборот .
Будет выбран соответствующий режим .
E00523501786
Периодичность напоминания о необходимости отдыха можно
изменить .
1. Уд е р ж и в а й т е кнопку переключения нажатой не менее
2 секунд , чтобы перейти из окна настроек в окно меню .
См . раздел «Изменение настроек» на стр . 5-20.
2. Кратковременным нажатием кнопки переключения выберите
ALARM ( выбор периодичности напоминания о необходимо -
сти отдыха ).
3. Уд е р ж и в а й т е кнопку переключения не менее 2 секунд , пока
не отобразится надпись «ALARM».
4. Кра
тковременным нажатием кнопки переключения выберите
требуемое время.
5. Уд е р ж и в а й т е кнопку переключения нажатой не менее
2 секунд , чтобы подтвердить выбранное время.
E00529101452
Звук включения указателей поворота можно изменить .
1. Уд е р ж и в а й т е кнопку переключения нажатой не менее
2 секунд , чтобы перейти из окна настроек в окно меню .
См . раздел «Изменение настроек» на стр . 5-20.
2. Кратковременным нажатием кнопки переключения выберите
( выбор звука включения указателей поворота ).
3. Нажмите и уд е р ж и в а й т е кнопку переключения не менее
2 секунд , чтобы переключить звук между типом 1 (тип
зв

ука 1) и типом 2 (тип звука 2) или наоборот .
Данная настройка позволяет изменить звук включения указа -
телей поворота .
ПРИМЕЧАНИЕ
Звуковой сигнал не подается только для сопровождения нажатия
кнопки переключения и кнопки регулятора яркости подсветки при-
боров . Отключить предупреждающие сообщения и прочие звуко-
вые сигналы невозможно .
Выбор периодичности напоминания
онеобходимости отдыха (REST REMINDER)
ПРИМЕЧАНИЕ
После выключения зажигания или включения режима работы OFF
отсчет времени начинается заново .
Изменение звука включения указателей поворота

Многофункциональный дисплей
Органы управления и контрольно -измерительные приборы 5-25
5
E00529201394
Настройку горизонтального индикатора мгновенного расхода
топлива можно изменить .
1. Уд е р ж и в а й т е кнопку переключения нажатой не менее
2 секунд , чтобы перейти из окна настроек в окно меню .
См . раздел «Изменение настроек » на стр . 5-20.
2. Кратковременным нажатием кнопки переключения выберите
( выбор параметров отображения мгновенного рас-
хода топлива ).
3. Уд е р ж и в а й т е кнопку переключения нажатой не менее
2 секунд , чтобы переключиться из режим
а ON (зеленый гори -
зонтальный индикатор отображается ) в режим OFF ( зеленый
горизонтальный индикатор не отображается) и наоборот .
Таким образом можно изменить настройку горизонтального
индикатора мгновенного расхода топлива .
E00523602016
Настройки всех параметров и функций могут быть установлены
по умолчанию (заводская установка ).
1. Уд е р ж и в а й т е кнопку переключения нажатой не менее
2 секунд , чтобы перейти из окна настроек в окно меню .
См . раздел «Изменение настроек » на стр . 5-20.
2. Кратковременным нажатием кнопки переключения выберите
RESET ( установка значений по умолчанию ).
3. Уд е р ж и в а й т е кнопку переключения нажатой не менее
5 секунд , при эт
ом подается звуковой сигнал зуммера и все
значения параметров и функций будут установлены по умол -
чанию .
Изменение параметров отображения мгновенного
расхода топлива Ус т а н о в к а значений по умолчанию
ПРИМЕЧАНИЕ
По умолчанию устанавливаются следующие параметры :
• Режим обнуления среднего расхода топлива и средней скорости :
А (автоматический режим ).
• Единицы измерения расхода топлива : л/100 км.
• Единицы измерения температуры: °C ( градусы Цельсия ).
• Язык сообщений : RUSSIAN.
• Режим работы зуммера : ON (зуммер включен ).
• Функция REST REMINDER: OFF.
• Звук включения указателей поворота : звук включения указателей
поворота 1.
• Горизонтальный индикатор мгновенного расхода то
плива зеле -
ного цвета: ON.
 Настройки порогового значения для предупреждающего сообще -
ния системы конт роля давления в шинах и идентификатора шин не
могут быть установлены по умолчанию .

Контрольные лампы , лампы , предупреждающие о неисправностях , список сообщений информационного окна
5-26 Органы управления и контрольно -измерительные приборы
5
E00523701270
E00523802308

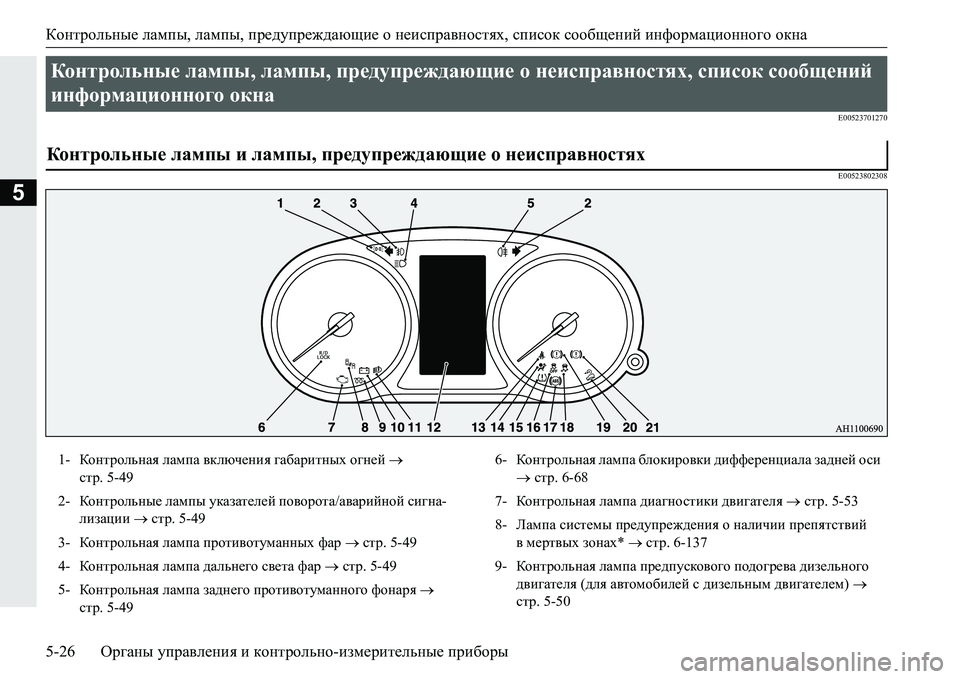

Контрольные лампы , лампы , предупреждающие о неисправностях, список сообщений
информационного окна
Контрольные лампы и лампы , предупреждающие о неисправностях
1-Контрольная лампа включения габаритных огней 
стр .5-49
2- Контрольные лампы указателей поворота /аварийной сигна -
лизации  стр .5-49
3- Контрольная лампа противотуманных фар  стр .5-49
4- Контрольная лампа дальнего света фар  стр .5-49
5- Контрольная лампа заднего противотуманного фонаря 
стр .5-49 6-
Контрольная лампа блокировки дифференциала задней оси
 стр .6-68
7- Контрольная лампа диагностики двигателя  ст
р.5-53
8- Лампа системы предупреждения о наличии препятствий
вмертвых зонах *  стр . 6-137
9- Контрольная лампа предпускового подогрева дизельного
двигателя (для автомобилей с дизельным двигателем ) 
стр .5-50
