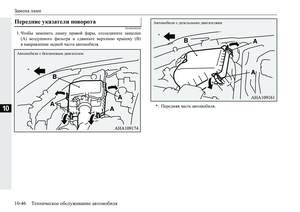

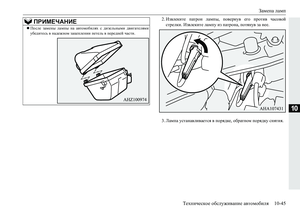

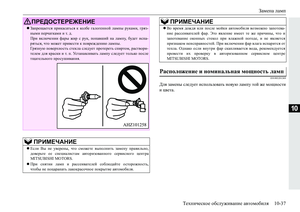

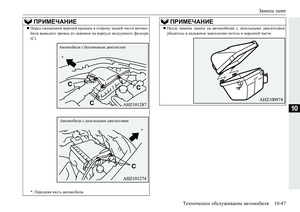

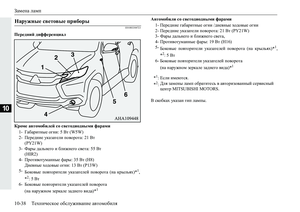

Замена ламп
Техническое обслуживание автомобиля 10-49
10

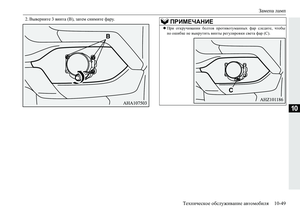

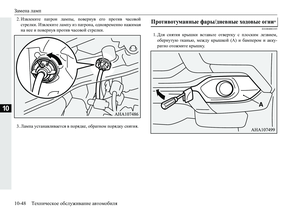

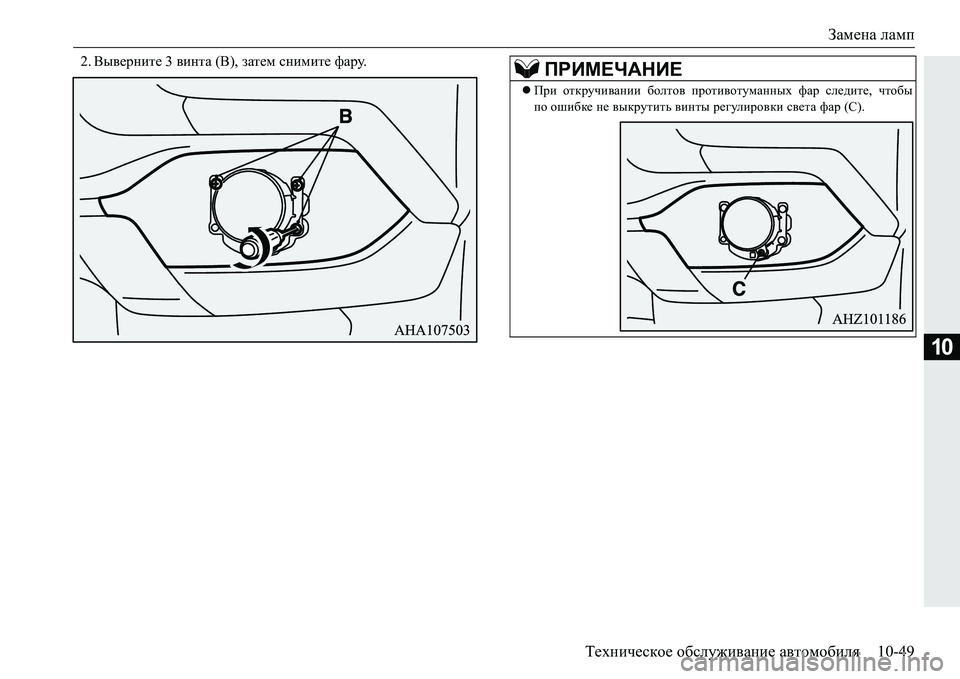

2.Выверните 3 винта (В), затем снимите фару .ПРИМЕЧАНИЕ
При откручивании болтов противотуманных фар следите , чтобы
по ошибке не выкрутить винты регулировки света фар (С).

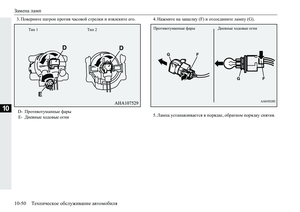

Замена ламп
10-50 Техническое обслуживание автомобиля
10
3. Поверните патрон против часовой стрелки и извлеките его .4. Нажмите на защелку (F) и отсоедините лампу (G).
5. Лампа устанавливается в порядке , обратном порядку снятия.
D-

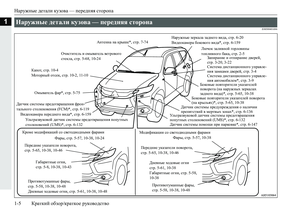

Противотуманные фары
E- Дневные ходовые огни
Тип 1 Тип 2Противотуманные фары Дневные ходовые огни

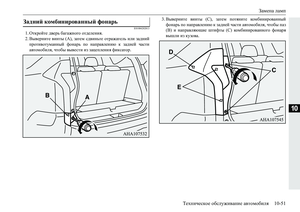

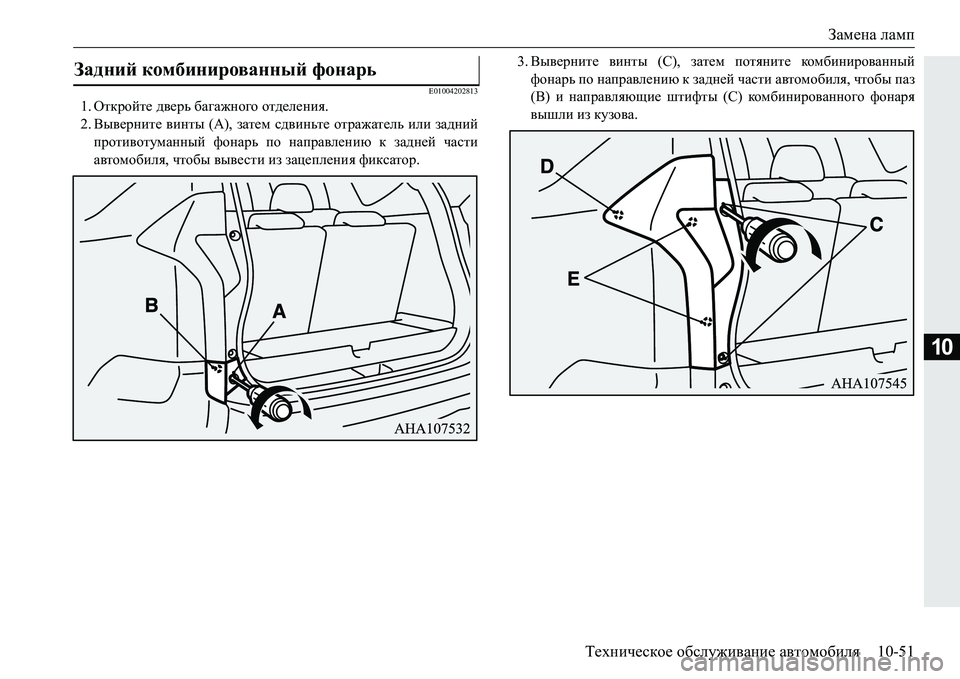

Замена ламп
Техническое обслуживание автомобиля 10-51
10
E01004202813
1.Откройте дверь багажного отделения.
2. Выверните винты (А ), затем сдвиньте отражатель или задний
противотуманный фонарь по направлению к задней части
автомобиля , чтобы вывести из зацепления фиксатор. 3.
Выверните винты (С), затем потяните комбинированный
фонарь по направлению к задней части автомобиля , чтобы паз
(B) и направляющие штифты (С) комбинированного фонаря
вышли из кузова .

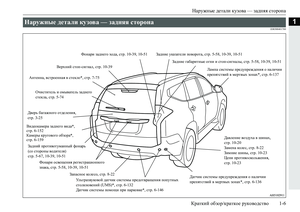

Задний комбинированный фонарь

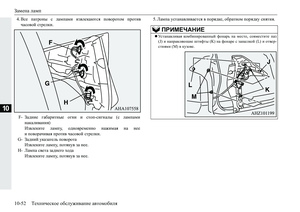

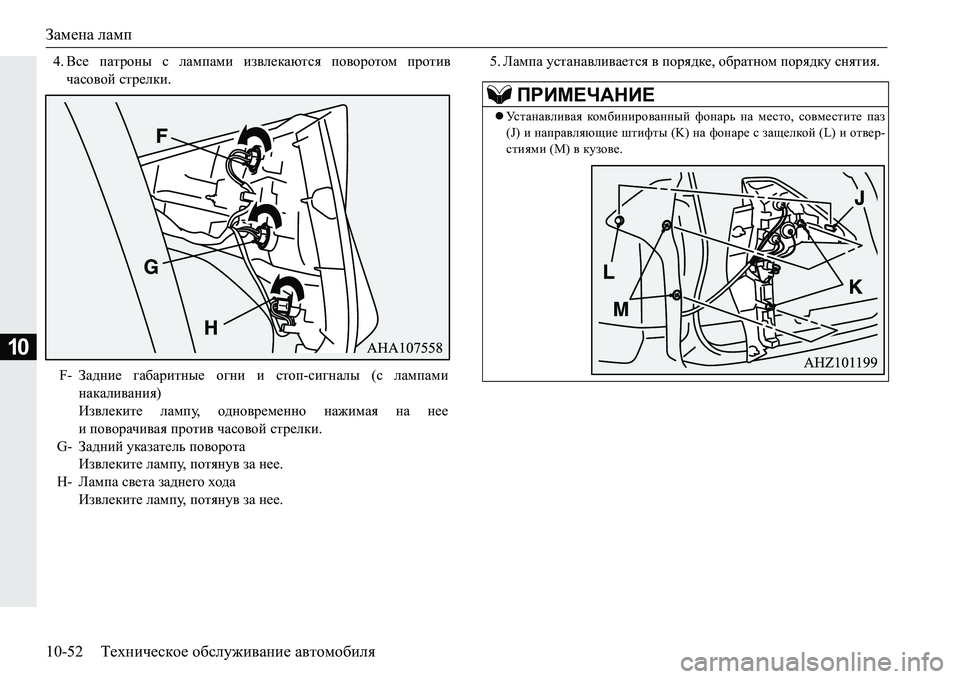

Замена ламп
10-52 Техническое обслуживание автомобиля
10
4. Все патроны с лампами извлекаются поворотом против
часовой стрелки . 5.
Лампа устанавливается в порядке , обратном порядку снятия.
F- Задние габаритные огни и стоп -сигналы ( с лампами
накаливания )
Извлеките лампу , одновременно нажимая на нее
и поворачивая против часовой стрелки.
G- Задний указатель поворота
Извлеките лампу , потянув за нее .
H- Лампа света заднего хода
Извлеките лампу , потянув за нее .
ПРИМЕЧАНИЕ
Устанавливая комбинированный фонарь на место , совместите паз
(J) и направляющие штифты (K) на фонаре с защелкой (L) и отвер -
стиями (M) в кузове .

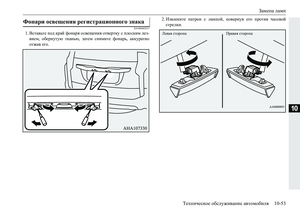

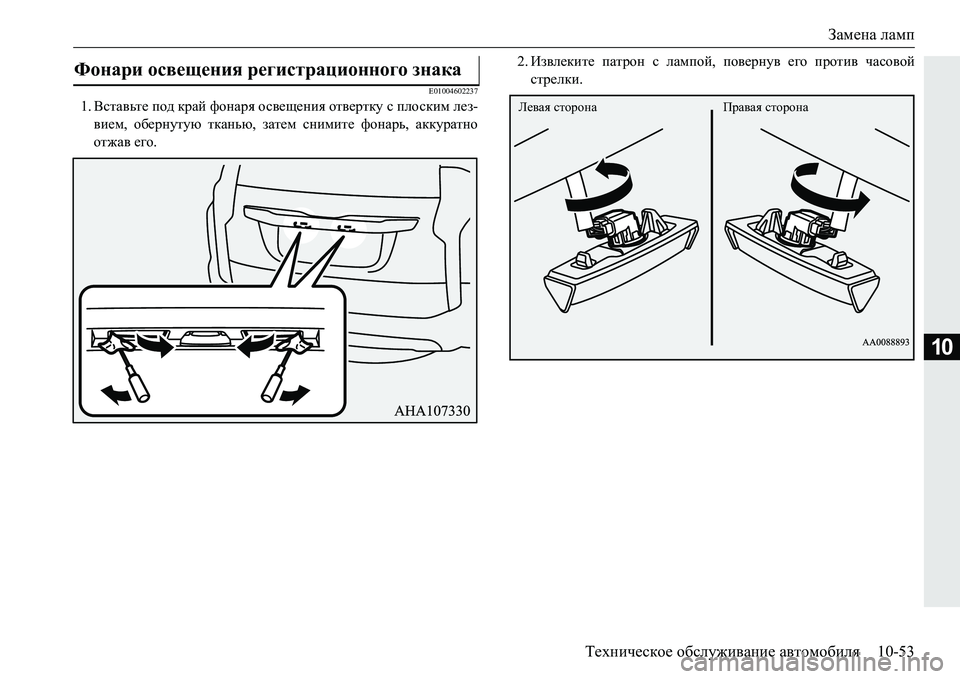

Замена ламп
Техническое обслуживание автомобиля 10-53
10
E01004602237
1.Вставьте под край фонаря освещения отвертку с плоским лез -
вием , обернутую тканью , затем снимите фонарь , аккуратно
отжав его . 2.
Извлеките патрон с лампой , повернув его против часовой
стрелки .
Фонари освещения регистрационного знака
Левая сторона Правая сторона

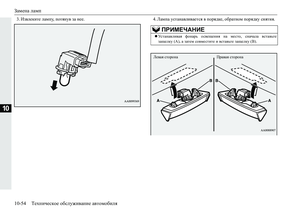

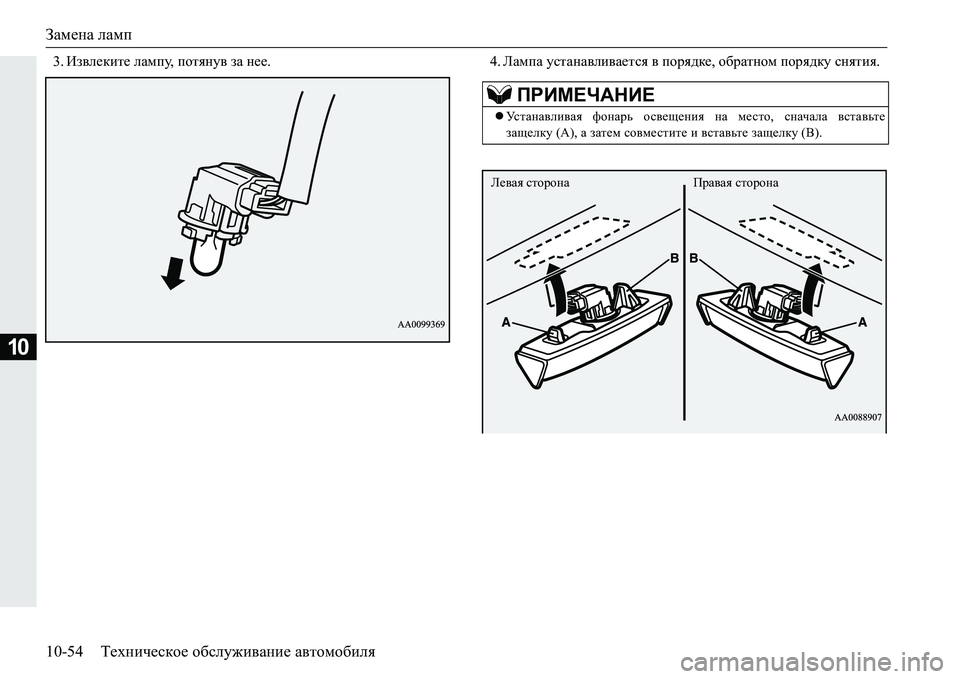

Замена ламп
10-54 Техническое обслуживание автомобиля
10
3. Извлеките лампу , потянув за нее .4. Лампа устанавливается в порядке , обратном порядку снятия.
ПРИМЕЧАНИЕ
 Устанавливая фонарь освещения на место , сначала вставьте
защелку (А ), а затем совместите и вставьте защелку (B).
Левая сторона Правая сторона
