2016 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Лампы, предупреждающие о неисправностях
Органы управления и контрольно -измерительные приборы 5-51
5
E00502400147
E00502503817
Эта ко н т рол ьн ая лампа включается при повороте
ключа зажигания в положение ON или включении
режима работы ON и выключается через несколько
секунд .
Перед началом движения обязательно убедитесь,
что контрольная лампа выключилась .
Если ключ зажигания находится в положении ON, или включен
режим работы ON, эта лампа включается в следующих случаях:
 При включении стояночного тормоза.
 При низком уровне тормозной жи
дкости в бачке .
 При выходе из строя системы распределения тормозных уси-
лий .
Если при включенном зажигании или режиме работы ON автомо -
биль с включенным стояночным тормозом превышает опреде -
ленное значение скорости , звучит предупреждающий сигнал
зуммера .
Лампы, предупреждающие
о неисправностях
Контрольная лампа тормозной системы
( красная )
ПРЕДОСТЕРЕЖЕНИЕ
В перечисленных ниже случаях эффективность тормозной системы
может снижаться либо автомобиль может потерять устойчивость
при резком торможении . Поэтому избегайте движения с высокой
скоростью и резких торможений . Остановите автомобиль в безопа -
сном месте и проверьте его в авторизованном сервисном центре
MITSUBISHI MOTORS.
• Контрольная лампа тормозной системы не включается при вклю-
чении стояночного тормоза или не выключается при выключении
стояночного тормоза .
•Если одновременно включены контрольные лампы ABS и тормоз -
ной системы .
См . раздел «Конт рольная лампа/ предупреждающее сообщение о
неисправности системы ABS» на стр . 6-94.
•Контрольная лампа тормозной системы продолжает гореть при
движении .
При снижении эффективности действия тормозов необходимо
осторожно двигаться к месту стоянки , соблюдая следующие пра -
вила :
•Нажимать на педаль тормоза сильнее , чем обычно .
Если хода педали тормоза не хватает для эффективного торможе -
ния , продолжать нажимать на нее с большим усилием .

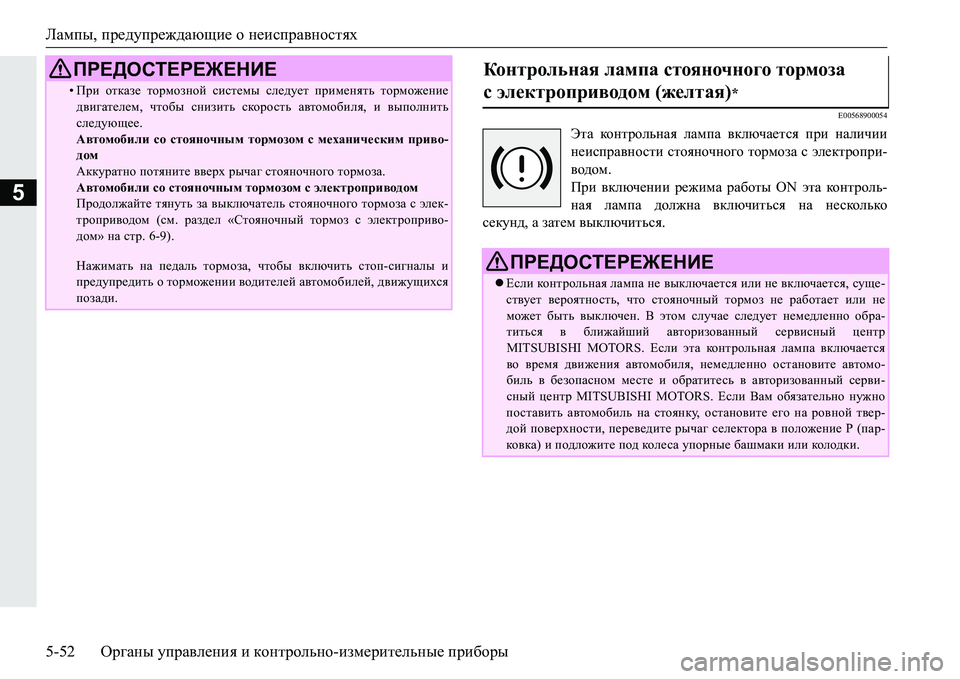

Лампы, предупреждающие о неисправностях
5-52 Органы управления и контрольно -измерительные приборы
5
E00568900054
Эта контрольная лампа включается при наличии
неисправности стояночного тормоза с электропри -
водом .
При включении режима работы ON эта ко н т р оль -
ная лампа должна включиться на несколько
секунд , а затем выключиться .
•При отказе тормозной системы следует применять торможение
двигателем , чтобы снизить скорость автомобиля , и выполнить
следующее .
Автомобили со стояночным тормозом с механическим приво -
дом
Аккуратно потяните вверх рычаг стояночного тормоза .
Автомобили со стояночным тормозом с электроприводом
Продолжайте тянуть за выключатель стояночного тормоза с элек -
троприводом (см . раздел «Стояночный тормоз с электроприво-
дом » на стр .6
-9).
Нажимать на педаль тормоза , чтобы включить стоп -сигналы и
предупредить о торможении водителей автомобилей , движущихся
позади .
ПРЕДОСТЕРЕЖЕНИЕКонтрольная лампа стояночного тормоза
с электроприводом (желтая )
*
ПРЕДОСТЕРЕЖЕНИЕ
Если контрольная лампа не выключается или не включается, суще -
ствует вероятность , что стояночный тормоз не работает или не
может быть выключен . В этом случае следует немедленно обра -
титься в ближайший авторизованный сервисный центр
MITSUBISHI MOTORS. Если эта контрольная лампа включается
во время движения автомобиля , немедленно остановите автомо -
биль в безопасном месте и обратитесь в ав
торизованный серви-
сный центр MITSUBISHI MOTORS. Если Вам обязательно нужно
поставить автомобиль на стоянку , остановите его на ровной твер -
дой поверхности , переведите рычаг селектора в положение P (пар -
ко в ка ) и подложите под кол е с а упорные башмаки или колодки .

Лампы, предупреждающие о неисправностях
Органы управления и контрольно -измерительные приборы 5-53
5
E00502603108
Эта лампа является компонентом бортовой
системы самодиагностики , ко н т р ол и ру ю ще й
состав отработавших газов и работу систем управ -
ления двигателя или A/T.
Если в одной из этих систем обнаруживается неи -
справность , включается эта лампа .
Несмотря на то что при этом автомобиль , как правило , сохраняет
способность к движению и прибегать к буксировке нет необходи -
мости , рекомендуется как можно ск
орее проверить системы
управления автомобиля .
Эта лампа также включается при включении зажигания или
включении режима работы ON и выключается после запуска дви -
гателя . Если контрольная лампа не выключается после запуска
двигателя , рекомендуется проверить автомобиль в авторизован -
ном сервисном центре MITSUBISHI MOTORS. При
отключении аккумуляторной батареи эти данные стираются
из памяти , что затрудняет диагностику и увеличивает ее про
дол -
жительность . Поэтому не следует отключать аккумуляторную
батарею, если включилась контрольная лампа диагностики дви -
гателя .
Контрольная лампа диагностики двигателя
ПРЕДОСТЕРЕЖЕНИЕ
Длительное движение с включенной лампой диагностики двига -
теля может привести к серьезным повреждениям системы сниже -
ния токсичности отработавших газов. При этом также могут
ухудшиться топливная экономичность и эксплуатационные харак -
теристики автомобиля .
Если эта лампа не включается при повороте ключа зажигания в
положение ON или включении режима работы ON, рекомендуется
обратиться в авторизованный сервисный центр MITSUBISHI
MOTORS для проверки системы .
Если лампа горит при работающем двигателе , следует избегать
движения с высокой скоростью и как можно скорее проверить
систему в авторизованном сервисном центре
MITSUBISHI MOTORS.
В таких случаях реакция автомобиля на нажатие или отпускание
педалей акселератора или тормоза может быть неадекватной .
ПРИМЕЧАНИЕ
Электронный блок управления двигателя , конт ролирующий работу
бортовой системы самодиагностики , сохраняет данные о различ -
ных неисправностях (особенно о неисправностях системы ко н т р -
оля состава отработавших газов ).
ПРЕДОСТЕРЕЖЕНИЕ

Сообщения информационного окна
5-54 Органы управления и контрольно -измерительные приборы
5
E00502702375
Эта лампа загорается при включении зажигания
или включении режима работы ON и выключается
после запуска двигателя .
При возникновении неисправности в системе на
многофункциональном дисплее появляется преду -
преждающее сообщение .
E00569000065
Эта контрольная лампа на панели приборов вклю -
чается при наличии неисправности светодиодных
фар .
E00524601175
E00524701440
Это сообщение отображается , если Вы начали движение , не
выключив стояночный тормоз . Контрольная лампа на панели
приборов также включается , если включен стояночный тормоз .
При появлении данного предупреждения выключите стояночный
тормоз как описано ниже .
Автомобили со стояночным тормозом с механическим приво -
дом
Полностью опустите рычаг стояночного тормоза.
Автомобили со стояночным тормозом с электроприводом
Уд е р ж и в а я нажатой педаль т
ормоза , нажмите на выключатель
стояночного тормоза с электроприводом .
Контрольная лампа зарядки аккумуляторной
батареи
ПРЕДОСТЕРЕЖЕНИЕ
Если данная лампа включается при работающем двигателе , это
указывает на неисправность в цепи зарядки аккумуляторной бата -
реи . В этом случае следует немедленно остановиться в безопасном
месте и обратиться в ближайший авторизованный сервисный центр
MITSUBISHI MOTORS.
Контрольная лампа светодиодных фар*
ПРЕДОСТЕРЕЖЕНИЕ
Если включается данная контрольная лампа, в модуле светодиод -
ных фар , возможно , имеется неисправность . Рекомендуется обра -
титься для проверки системы в авторизованный сервисный центр
MITSUBISHI MOTORS.
Сообщения информационного окна
Предупреждающее сообщение
о неисправности тормозной системы
ПРЕДОСТЕРЕЖЕНИЕ
При движении автомобиля с включенным стояночным тормозом
перегреваются тормозные механизмы , при этом снижается эффек -
тивность их работы и увеличивается вероятность отказа .

Сообщения информационного окна
Органы управления и контрольно -измерительные приборы 5-55
5
Это сообщение отображается при включении режима работы ON,
если уровень тормозной жидкости в бачке низкий.
Также включается контрольная лампа на панели приборов .
ПРЕДОСТЕРЕЖЕНИЕ
Если это сообщение появляется и не исчезает во время движения ,
существует опасность снижения эффективности работы тормозов .
В этом случае следует немедленно остановиться в безопасном
месте и обратиться в ближайший авторизованный сервисный центр
MITSUBISHI MOTORS.
 Если на дисплее отображается предупреждающее сообщение о
неисправности тормозной системы и одновременно с этим включа-
ются контрольные лампы тормозной системы и ABS, это говорит
об отказе системы распределения тормозных усилий, что может
привести к потере устойчивости при резком торможении . Избе -
гайте резких торможений и движения с высокой скоростью . Оста -
новите автомобиль в безопасном ме
сте и обратитесь в ближайший
сервисный центр MITSUBISHI MOTORS.
При снижении эффективности действия тормозов необходимо
осторожно двигаться к месту стоянки , соблюдая следующие пра -
вила :
•Нажимать на педаль тормоза сильнее , чем обычно .
Если хода педали тормоза не хватает для эффективного торможе -
ния , продолжать нажимать на нее с большим усилием .
•При отказе тормозной системы следует применять торможение
двигателем , чтобы снизить скорость автомобиля , и выполнить
следующее .
Автомобили со стояночным тормозом с механическим приво-
дом
Аккуратно потяните вверх рычаг стояночного тормоза.
Автомобили со стояночным тормозом с электроприводом
Продолжайте тянуть за выключатель стояночного тормоза с элек -
троприводом (см . раздел «Стояночный тормоз с электроприво -
дом » на стр .6
-9).
Нажимать на педаль тормоза , чтобы включить стоп -сигналы и
предупредить о торможении водителей автомобилей , движущихся
позади .
ПРЕДОСТЕРЕЖЕНИЕ

Сообщения информационного окна
5-56 Органы управления и контрольно -измерительные приборы
5
E00524800271
При возникновении неисправности в системе зарядки аккумуля -
торной батареи на многофункциональном дисплее отображается
предупреждающее сообщение . Также включается контрольная
лампа на панели приборов .
E00524901325
При возникновении неисправности в системе смазки на много-
функциональном дисплее отображается предупреждающее сооб -
щение .
E00526701170
Если предполагается, что уровень масла в двигателе чрезмерно
повысился , при включенном зажигании или включенном режиме
работы ON на многофункциональном дисплее появляется преду -
преждающее сообщение .
Предупреждающее сообщение
о неисправности системы зарядки
аккумуляторной батареи
ПРЕДОСТЕРЕЖЕНИЕ
Если это сообщение появляется при работающем двигателе , немед -
ленно остановите автомобиль в безопасном месте и проверьте
систему .
Предупреждающее сообщение
о неисправности системы смазки
ПРЕДОСТЕРЕЖЕНИЕ
Движение с низким уровнем масла в двигателе или с предупрежда -
ющим сообщением при его нормальном уровне может привести к
перегреву и повреждению двигателя .
Если это сообщение появляется при работающем двигателе , немед -
ленно остановите автомобиль в безопасном месте и проверьте уро-
вень масла в двигателе .
См . раздел «Техниче ское обслуживание : Моторное масло » на
стр . 10-7.
Если в двигателе достаточное кол и ч е ст во масла , а сообщение появ -
ляется , обратитесь в авторизованный сервисный центр
MITSUBISHI MOTORS.
Предупреждающее сообщение об уровне
масла в двигателе (для автомобилей
с дизельным двигателем )

Включатель световых приборов
Органы управления и контрольно -измерительные приборы 5-57
5
E00506004006
ПРЕДОСТЕРЕЖЕНИЕ
Остановите автомобиль в безопасном месте , выключите двигатель
и проверьте уровень масла в двигателе .
См . раздел «Техническое обслуживание . Моторное масло » на
стр .10-7.
ПРИМЕЧАНИЕ
Рекомендуется немедленно обратиться для проверки системы
в авторизованный сервисный центр MITSUBISHI MOTORS.
Включатель световых приборов
Фары
ПРИМЕЧАНИЕ
При въезде в страну , где движение осуществляется по противопо -
ложной стороне дороги , требуется принимать необходимые меры ,
чтобы свет Вашего автомобиля не ослеплял водителей встречного
транспорта . Тем не менее, фары на данном автомобиле не нужда -
ются в регулировке .
 Не оставляйте включенными световые приборы на длительное
время при неработающем двигателе . Это может привести к разряду
акк

умуляторной батареи .
 Во время дождя или после мойки автомобиля возможно запотева -
ние рассеивателей фар , но это не является признаком неисправно -
сти .
При включении фар влага испарится от тепла . Однако если внутри
фар скапливается вода , рекомендуется проверить фары в авторизо -
ванном сервисном центре MITSUBISHI MOTORS.

Включатель световых приборов
5-58 Органы управления и контрольно -измерительные приборы
5
Фары включаются поворотом рукоятки включателя. Фары включаются поворотом рукоятки включателя.
Тип 1
OFF Все световые приборы выключены
Включены
передние и задние габаритные огни , фонарь
освещения регистрационного знака , подсветка панели
приборов
Включены фары , возможно включение всех остальных
световых приборов
Тип 2
OFF Все световые приборы выключены
AUTO При
включенном зажигании или включенном режиме
работы ON фары , передние и задние габаритные огни,
фонарь освещения регистрационного знака и подсветка
панели приборов автоматически включаются или
выключаются в зависимости от освещенности снаружи
автомобиля . При выключении зажигания или включе -
нии режима работы OFF все световые приборы автома -
тически выключаются
