2016 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

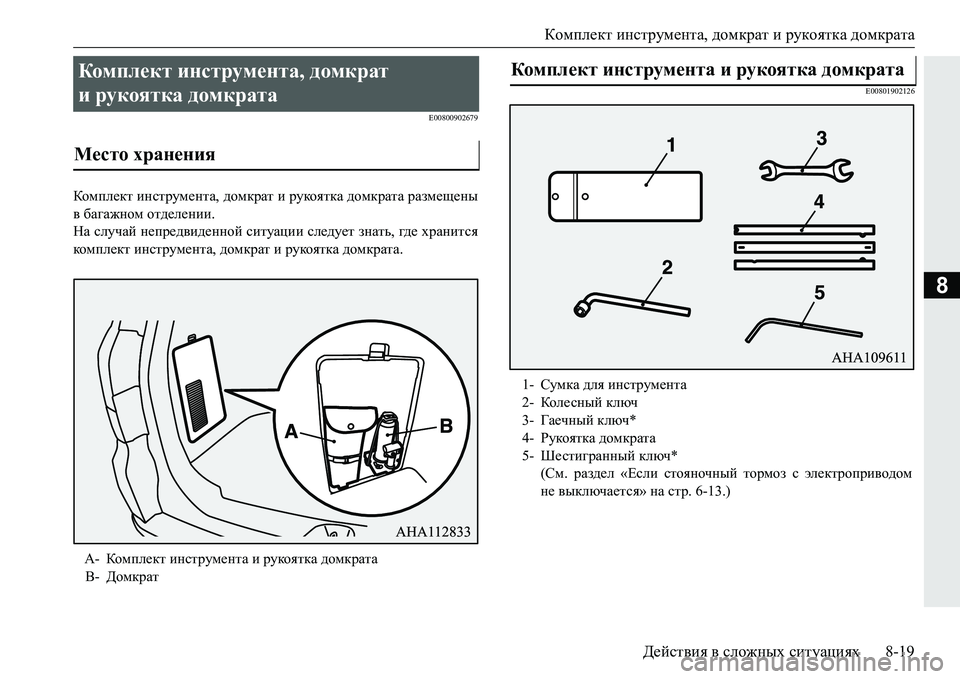

Комплект инструмента , домкрат и рукоятка домкрата
Действия в сложных ситуациях 8-19
8
E00800902679
Ком п л ект инструмента , домкрат и рукоятка домкрата размещены
в багажном отделении.
На случай непредвиденной ситуации следует знать , гд е хранится
ком п л ект инструмента , домкрат и рукоятка домкрата .
E00801902126
Комп лек т инструмента , домкрат
и рукоятка домкрата
Место хранения
A-Комплект инструмента и рукоятка домкрата
B- Домкрат
Комплект инструмента и рукоятка домкрата
1-Сумка для инструмента
2- Коле сный ключ
3- Гаечный ключ *
4- Рукоятка домкрата
5- Шестигранный ключ *
(См . раздел «Если стояночный тормоз с электроприводом
не выключается » на стр . 6-13.)

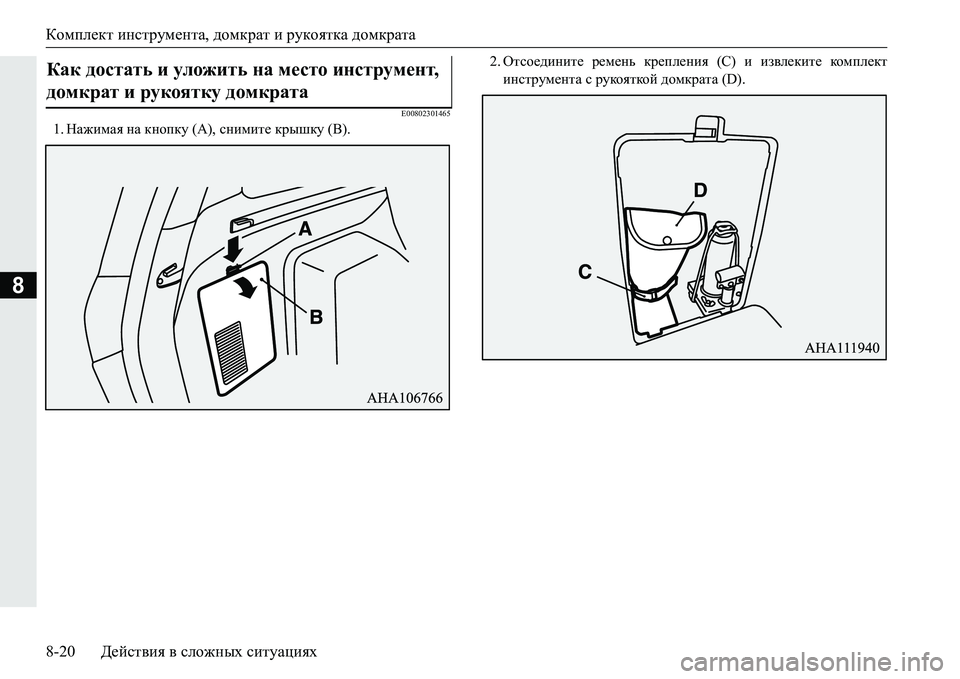

Комплект инструмента , домкрат и рукоятка домкрата
8-20 Действия в сложных ситуациях
8
E00802301465
1. Нажимая на кнопку (A), снимите крышку (B). 2.
Отсоедините ремень крепления (С) и извлеките ком п л ект
инструмента с ру коя т ко й домкрата (D).
Как достать и уложить на место инструмент ,
домкрат и рукоятку домкрата

Комплект инструмента , домкрат и рукоятка домкрата

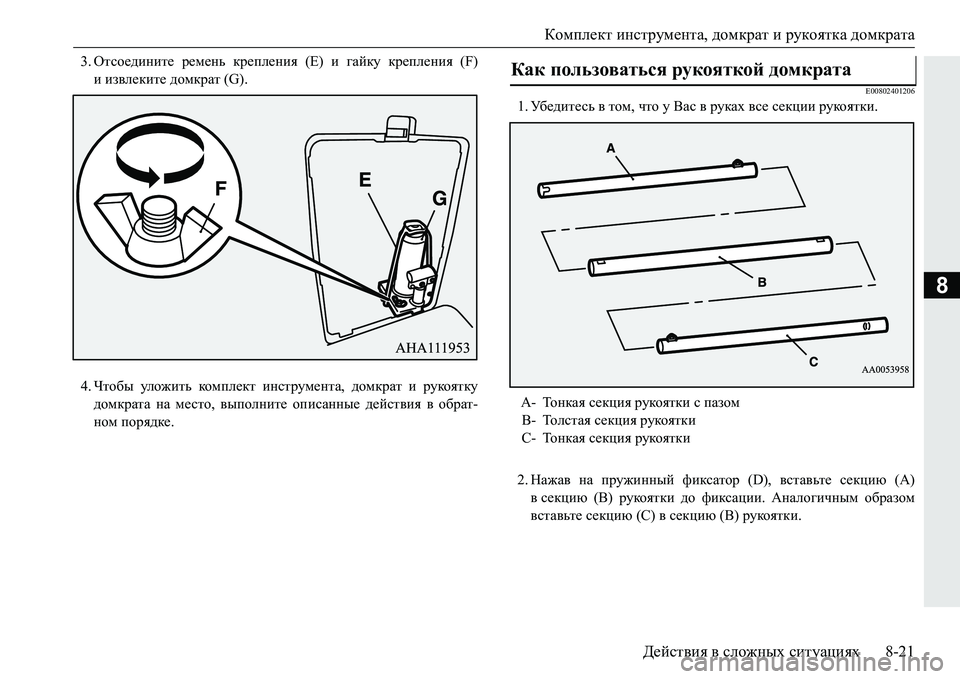

Действия в сложных ситуациях 8-21
8
3.Отсоедините ремень крепления (E) и гайку крепления (F)
иизвлеките домкрат (G).
4. Чтобы уложить ком п л ект инструмента , домкрат и рукоятку
домкрата на место , выполните описанные действия в обрат -
ном порядке .
E00802401206
1.Убе д и т е с ь в том , что у Вас в руках все секции рукоятки .
2. Нажав на пружинный фиксатор (D), вставьте секцию (A)
в секцию (B) рукоятки до фиксации . Аналогичным образом
вставьте секцию (C) в секцию (B) рукоятки .
Как пользоваться рукояткой домкрата
A-То н к а я секция рукоятки с пазом
B- То л с т а я секция рукоятки
С- То н к а я секция рукоятки

Замена колеса
8-22 Действия в сложных ситуациях
8
E00801204136
Перед заменой кол е с а автомобиль следует остановить в безопа -
сном месте на ровной горизонтальной поверхности .
1. Остановите автомобиль на ровной твердой горизонтальной
площадке без камней , песка и т . п .
2. Включите стояночный тормоз .
3. На автомобиле с M/T поверните ключ зажигания в положение
LOCK или включите режим работы OFF и включите передачу
заднего хода (R).
На автомобиле с A/T переведите рычаг с
електора в положе -
ние Р ( стоянка ), включите режим работы OFF.
4. Включите аварийную сигнализацию , установите знак аварий -
ной остановки , мигающий сигнальный фонарь и т . п . на рас -
стоянии , предписанном Правилами дорожного движения , и
попросите пассажиров выйти из автомобиля .
5. Для предотвращения самопроизвольного движения автомо -
биля , при подъеме домкратом , подложите под кол е с о , распо-
ло

женное по диагонали от заменяемого кол е с а (В), упорный
башмак или кол од ку (А ).
Замена колеса

Замена колеса

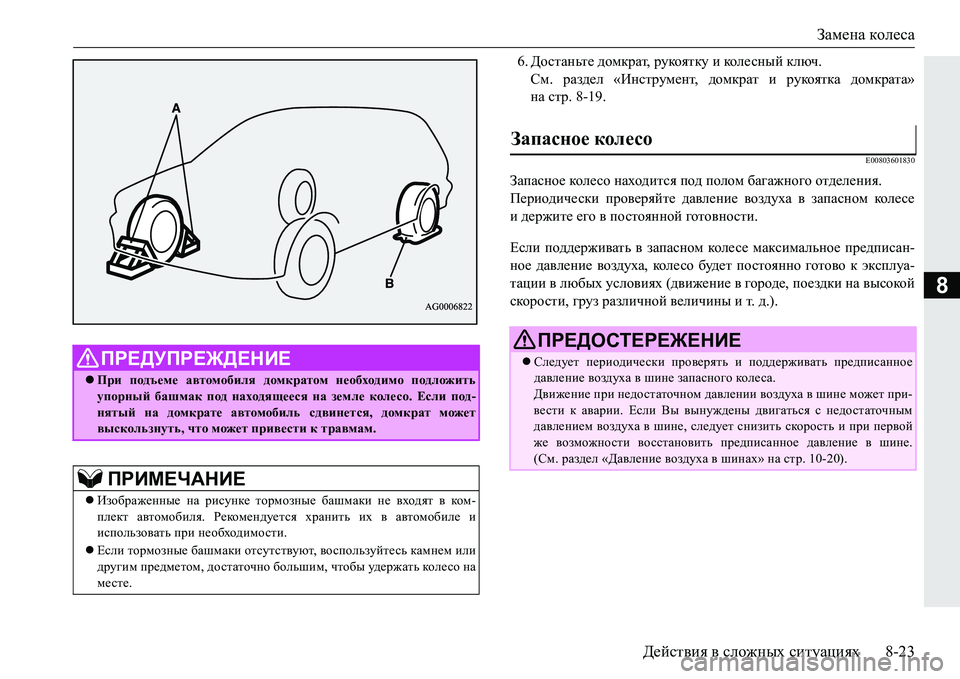

Действия в сложных ситуациях 8-23
8
6.Достаньте домкрат , рукоятку и кол е с н ы й ключ .
См . раздел «Инструмент , домкрат и рукоятка домкрата »
на стр . 8-19.
E00803601830
Запасное кол е с о находится под полом багажного отделения .
Периодически проверяйте давление воздуха в запасном кол е с е
идержите его в постоянной готовности .
Если поддерживать в запасном коле с е максимальное предписан -
ное давление воздуха , кол е с о будет постоянно готово к эксплуа -
тации в любых условиях ( движение в городе , поездки на высокой
скорости , груз различной величины и т . д .).
ПРЕДУПРЕЖДЕНИЕ
 При подъеме автомобиля домкратом необходимо подложить
упорный башмак под находящееся на земле колесо . Если под-
нятый на домкрате автомобиль сдвинется , домкрат может
выскользнуть, что может привести к травмам .
ПРИМЕЧАНИЕ
Изображенные на рисунке тормозные башмаки не входят в ком -
плект автомобиля . Рекомендуется хранить их в автомобиле и
использовать при необходимости .
 Если тормозные башмаки отсутствуют , воспользуйтесь камнем или
другим предметом, достаточно большим , чтобы уд е р ж ат ь коле с о на
месте .
Запасное колесо
ПРЕДОСТЕРЕЖЕНИЕ
Следует периодически проверять и поддерживать предписанное
давление воздуха в шине запасного коле с а.
Движение при недостаточном давлении воздуха в шине может при -
вести к аварии . Если Вы вынуждены двигаться с недостаточным
давлением воздуха в шине , следует снизить скорость и при первой
же возможности восстановить предписанное давление в шине .
( См .раздел «Давление воздуха в ши
нах » на стр . 10-20).

Замена колеса

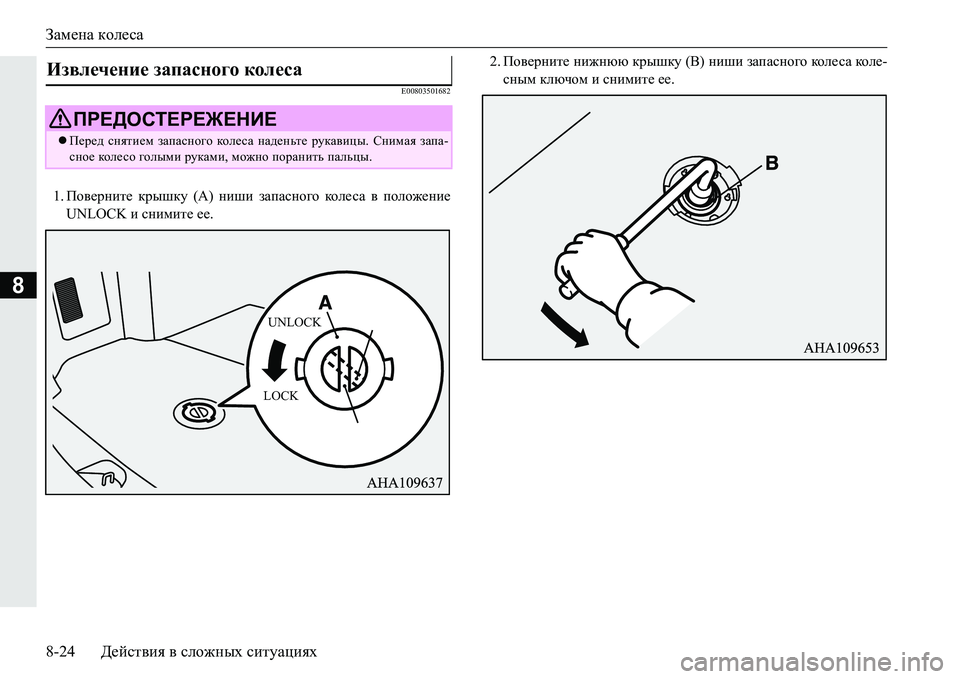

8-24 Действия в сложных ситуациях
8
E00803501682
1. Поверните крышку (A) ниши запасного кол е с а в положение
UNLOCK и снимите ее . 2.
Поверните нижнюю крышку (B) ниши запасного коле с а кол е -
сным ключом и снимите ее .
Извлечение запасного колеса
ПРЕДОСТЕРЕЖЕНИЕ
Перед снятием запасного колеса наденьте рукавицы . Снимая запа -
сное коле с о голыми руками , можно поранить пальцы .
UNLOCK
LOCK

Замена колеса

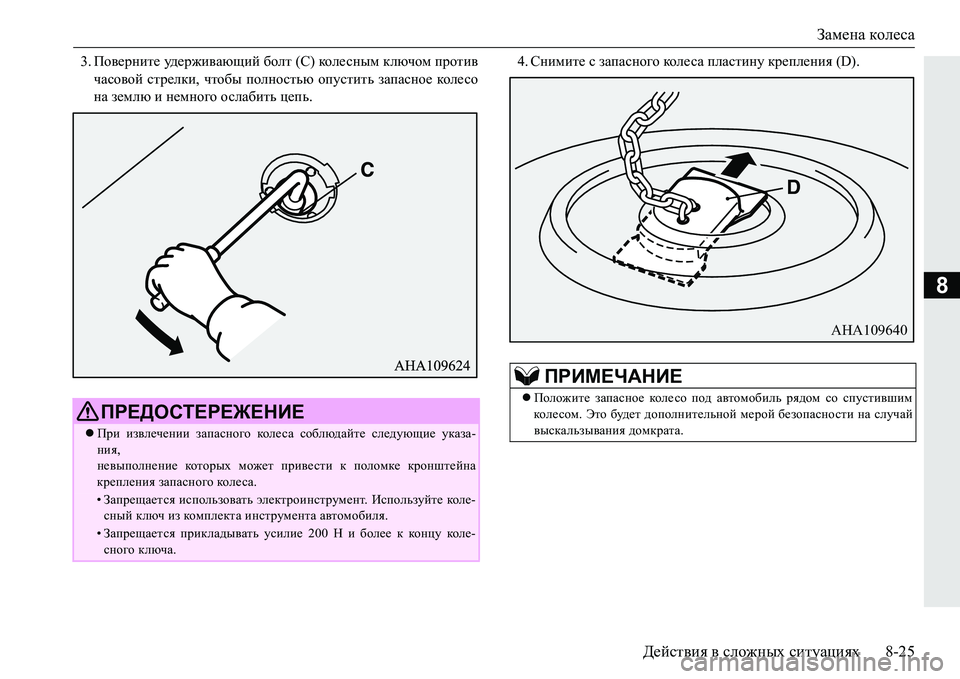

Действия в сложных ситуациях 8-25
8
3.Поверните уд е р ж и ва ю щ и й болт (C) кол е с н ы м ключом против
часовой стрелки , чтобы полностью опустить запасное коле со
на землю и немного ослабить цепь . 4.
Снимите с запасного кол е с а пластину крепления (D).
ПРЕДОСТЕРЕЖЕНИЕ
При извлечении запасного коле с а соблюдайте следующие указа -
ния ,
невыполнение которых может привести к поломке кронштейна
крепления запасного кол е с а .
•Запрещается использовать электроинструмент . Используйте коле -
сный ключ из комп л ект а инструмента автомобиля .
•Запрещается прикладывать усилие 200 Н и более к концу коле -
сного ключа .
ПРИМЕЧАНИЕ
Положите запасное коле со под автомобиль рядом со спустившим
кол е сом . Это будет дополнительной мерой безопасности на случай
выскальзывания домкрата .
AHA109640
D

Замена колеса

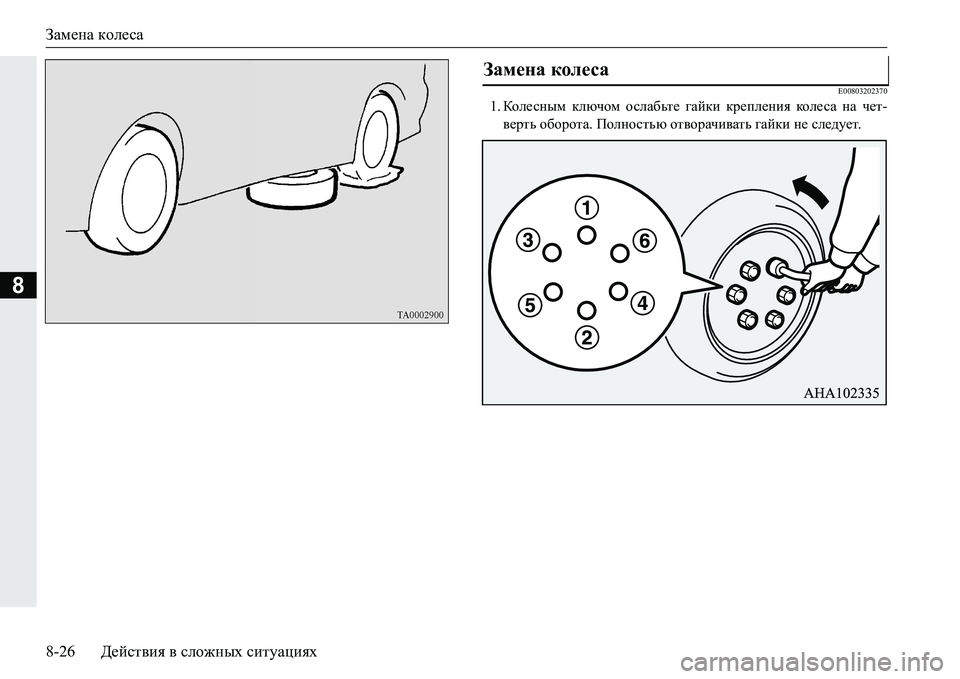

8-26 Действия в сложных ситуациях
8
E00803202370
1. Кол е с н ым ключом ослабьте гайки крепления кол е с а на чет -
верть оборота . Полностью отворачивать гайки не следует .
Замена колеса
