2016 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Видеокамера заднего вида *

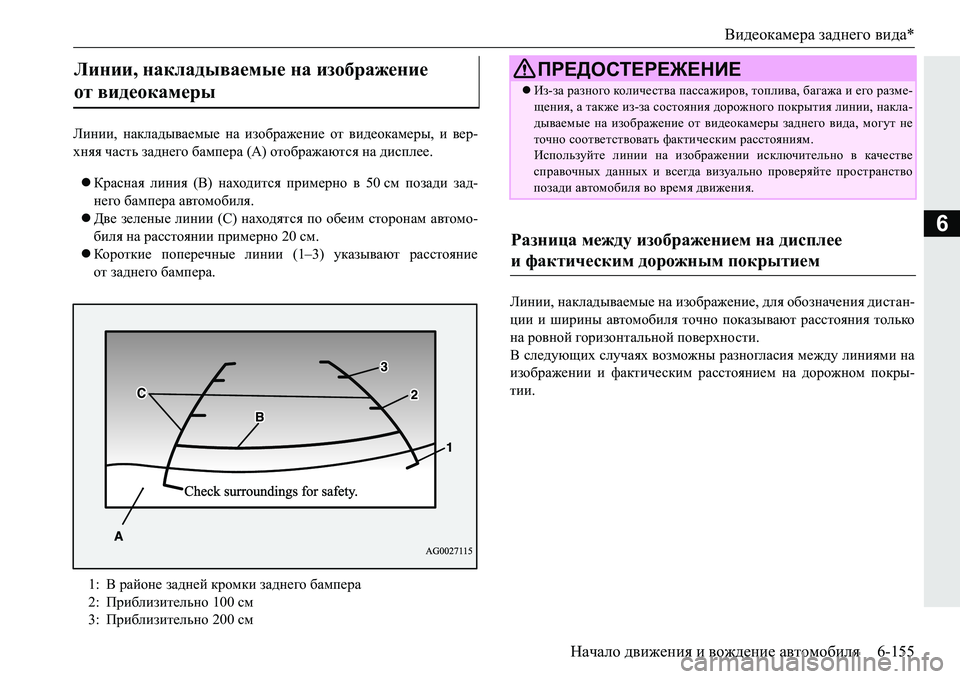

Начало движения и вождение автомобиля 6-155
6
Линии, накладываемые на изображение от видеокамеры , и вер -
хняя часть заднего бампера (А ) отображаются на дисплее .
 Красная линия (В) находится примерно в 50 см позади зад-
него бампера автомобиля .
 Две зеленые линии ( С) находятся по обеим сторонам автомо-
биля на расстоянии примерно 20 см.
 Короткие поперечные линии (1–3) указывают расстояние
от заднего бампера .
Линии, наклад
ываемые на изображение , для обозначения дистан -
ции и ширины автомобиля точно показывают расстояния только
на ровной горизонтальной поверхности.
В следующих случаях возможны разногласия между линиями на
изображении и фактическим расстоянием на дорожном покры -
тии .
Линии , накладываемые на изображение
от видеокамеры

1: В районе задней кромки заднего бампера
2: Приблизительно 100 см
3: Приблизительно 200 см
ПРЕДОСТЕРЕЖЕНИЕ
Из -за разного колич е ства пассажиров , топлива , багажа и его разме -
щения, а также из -за состояния дорожного покрытия линии , накла -
дываемые на изображение от видеокамеры заднего вида , могут не
точно соответствовать фактическим расстояниям.
Используйте линии на изображении исключительно в качестве
справочных данных и всегда визуально проверяйте пространство
позади автомобиля во время движения .
Разница между изображением на дисплее
ифактическим дорожным покрытием

Видеокамера заднего вида *

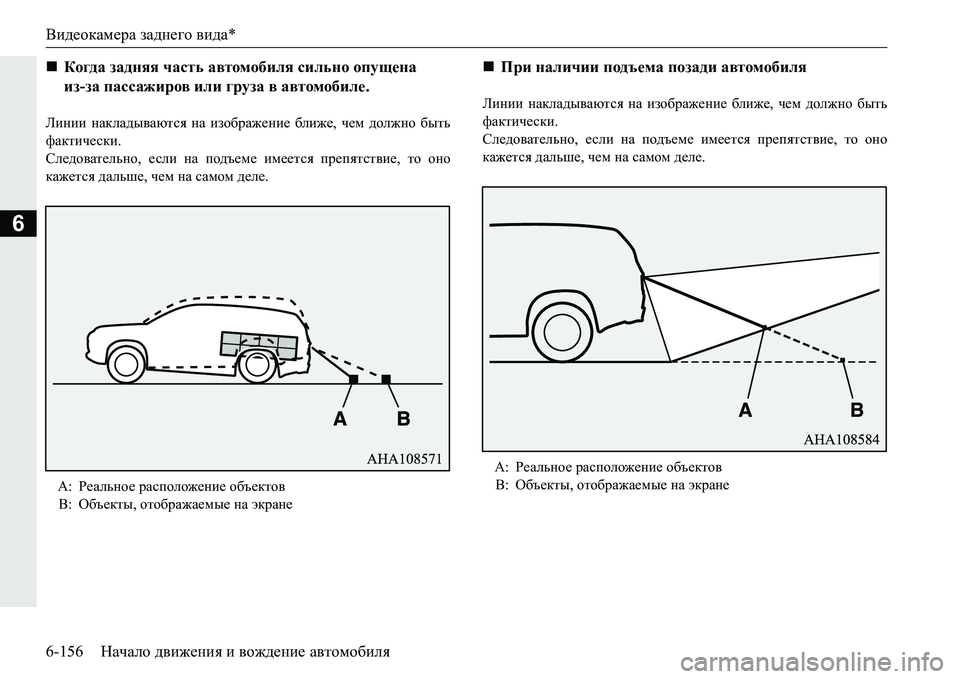

6-156 Начало движения и вождение автомобиля
6
Линии накладываются на изображение ближе , чем должно быть
фактически .
Следовательно, если на подъеме имеется препятствие , то оно
кажется дальше , чем на самом деле . Линии
накладываются на изображение ближе , чем должно быть
фактически .
Следовательно, если на подъеме имеется препятствие , то оно
кажется дальше , чем на самом деле .
Когд а задняя часть автомобиля сильно опущена
из- за пассажиров или груза в автомобиле .
А: Реальное расположение объектов
В : Объекты , отображаемые на экране
 При наличии подъема позади автомобиля
А: Реальное расположение объектов
В : Объекты , отображаемые на экране

Видеокамера заднего вида *

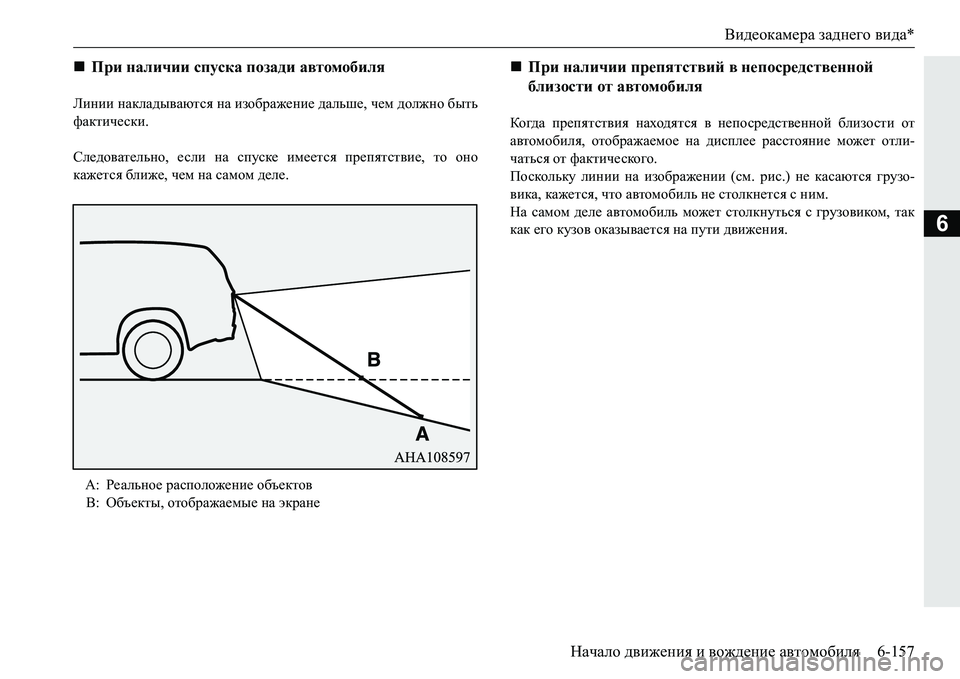

Начало движения и вождение автомобиля 6-157
6
Линии накладываются на изображение дальше , чем должно быть
фактически .
Следовательно , если на спуске имеется препятствие , то оно
кажется ближе , чем на самом деле . Ко гда
препятствия находятся в непосредственной близости от
автомобиля , отображаемое на дисплее расстояние может отли -
чаться от фактического .
Поскольку линии на изображении (см . рис .) не касаются грузо -
вика , кажется , что автомобиль не с
толкнется с ним .
На самом деле автомобиль может столкнуться с грузовиком, так
как его кузов оказывается на пути движения .
При наличии спуска позади автомобиля
А:Реальное расположение объектов
В: Объекты , отображаемые на экране
 При наличии препятствий в непосредственной
близости от автомобиля

Видеокамера заднего вида *

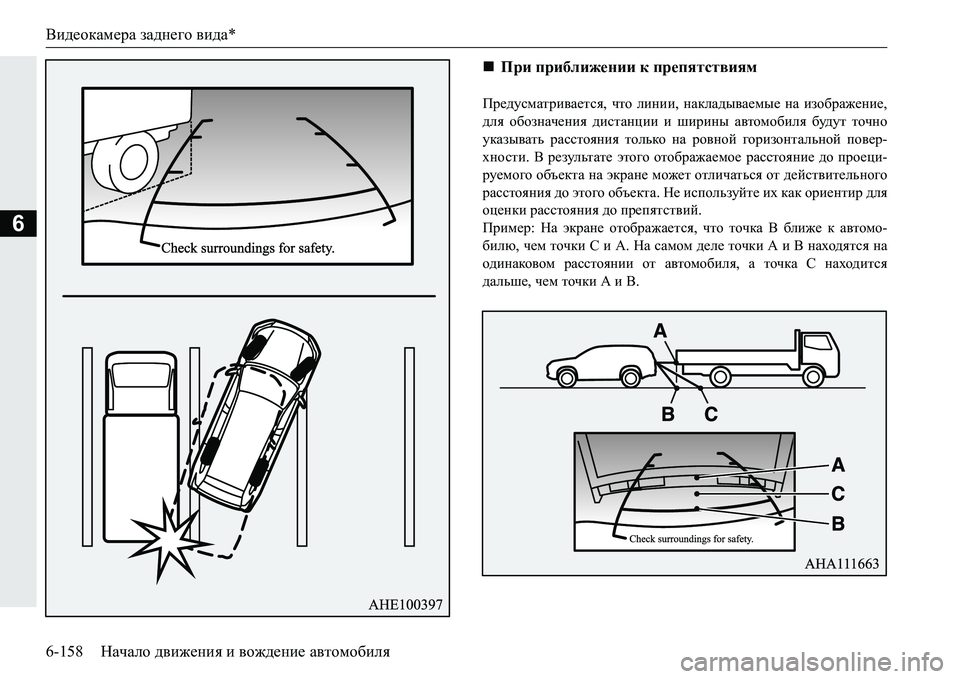

6-158 Начало движения и вождение автомобиля
6
Предусматривается , что линии, накладываемые на изображение ,
для обозначения дистанции и ширины автомобиля будут точно
указывать расстояния только на ровной горизонтальной повер -
хности . В результате этого отображаемое расстояние до проеци -
руемого объекта на экране может отличаться от действительного
расстояния до этого объекта . Не используйте их как ориентир для
оценки расстояния до препятствий .
Пример : На экране о
тображается , что точка В ближе к автомо -
билю , чем точки С и А . На самом деле точки А и В находятся на
одинаковом расстоянии от автомобиля , а точка С находится
дальше , чем точки А и В.
 При приближении к препятствиям

Камеры кругового обзора *
Начало движения и вождение автомобиля 6-159
6
E00645000075
Камеры кругового обзора представляют собой систему , которая
формирует на дисплее изображение пространства вокруг автомо -
биля благодаря данным с четырех видеокамер (видеокамеры
переднего вида , видеокамер бокового вида ( левой и правой ) и
видеокамеры заднего вида ). Изображение выводится на дисплей
коммуникационной системы Mitsubishi ( ММCS) или дисплей
системы Smartphone Link Display Audio. Они помогают водителю
парковать автомобиль на параллельных и перпендикулярных
парковочных местах. Видеокамеры
ра
сположены в следующих местах .
Камеры кругового обзора*
ПРЕДОСТЕРЕЖЕНИЕ
Камеры кругового обзора – это вспомогательная система, позволя -
ющая водителю обнаруживать препятствия вокруг автомобиля .
Диапазон отображаемого пространства вокруг автомобиля ограни -
чен . Не следует чрезмерно полагаться на камеры кругового обзора.
Старайтесь управлять автомобилем так , как если бы он не был
оснащен камерами кругового обзора.
Дальность обзора видеокамеры ограничена , поэтому не следует
чрезмерно полагаться на не
е . Следует управлять автомобилем так
же осторожно , как если бы он не был оснащен камерами кругового
обзора .
Осматривайте зону вокруг автомобиля . Участки напротив четырех
углов автомобиля являются мертвыми зонами : предметы в этих
зонах не отображаются на экране системы камер кругового обзора.
Не полагайтесь только на камеры кругового обзора.
Не пользуйтесь камерами кругового обзора со сложенными зерка -
лами заднего вида и ( или ) открытыми дверями , включая дверь
багажного отделения . В противном случае система не сможет рабо -
тать в стандартном диапазоне .
Расположение видеокамер
A-Видеокамера заднего вида
B- Видеокамера переднего вида
С- Видеокамера бокового вида
ПРЕДУПРЕЖДЕНИЕ
 Не устанавливайте в местах расположения видеокамер какие -
либо предметы , оборудование и пр ., что может повлиять
на работоспособность видеокамер .

Камеры кругового обзора *

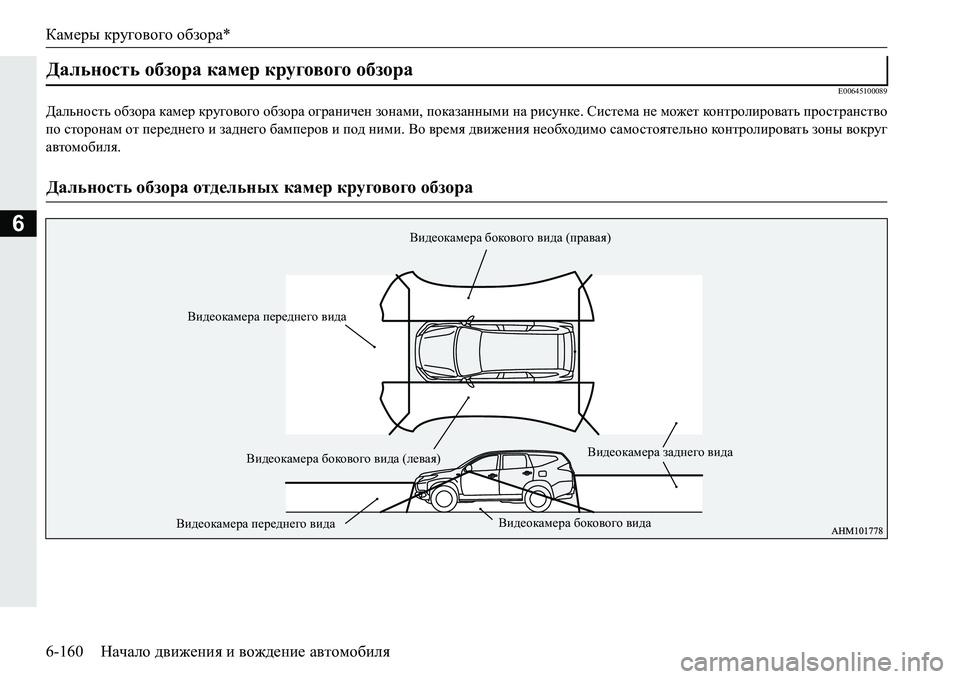

6-160 Начало движения и вождение автомобиля
6
E00645100089
Дальность обзора камер кругового обзора ограничен зонами , показанными на рисунке . Система не может кон т роли ровать пространство
по сторонам от переднего и заднего бамперов и под ними . Во время движения необходимо самостоятельно контролировать зоны вокруг
автомобиля .
Дальность обзора камер кругового обзора
Дальность обзора отдельных камер кругового обзора
Видеокамера бокового вида (правая )
Видеокамера переднего вида
Видеокамера бокового вида (левая) Видеокамера
заднего вида
Видеокамера переднего вида Видеокамера
бокового вида

Камеры кругового обзора *

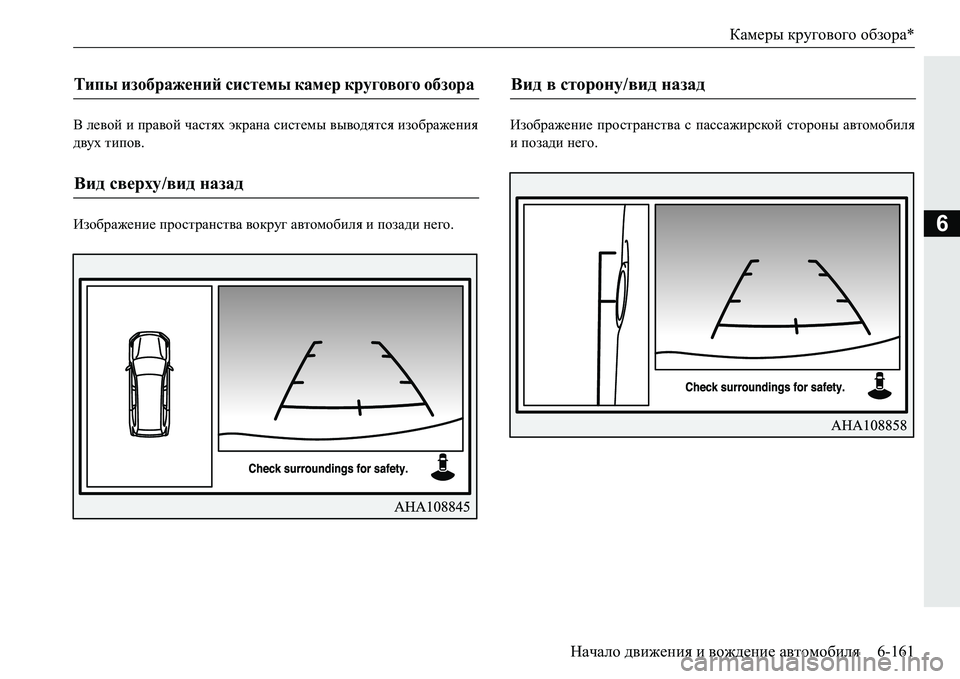

Начало движения и вождение автомобиля 6-161
6
В левой и правой частях экрана системы выводятся изображения
двух типов .
Изображение пространства вокруг автомобиля и позади него. Изображение
пространства с пассажирской стороны автомобиля
и позади него.
Типы изображений системы камер кругового обзора
Вид сверху /вид назад
Вид в сторону/ вид назад

Камеры кругового обзора *

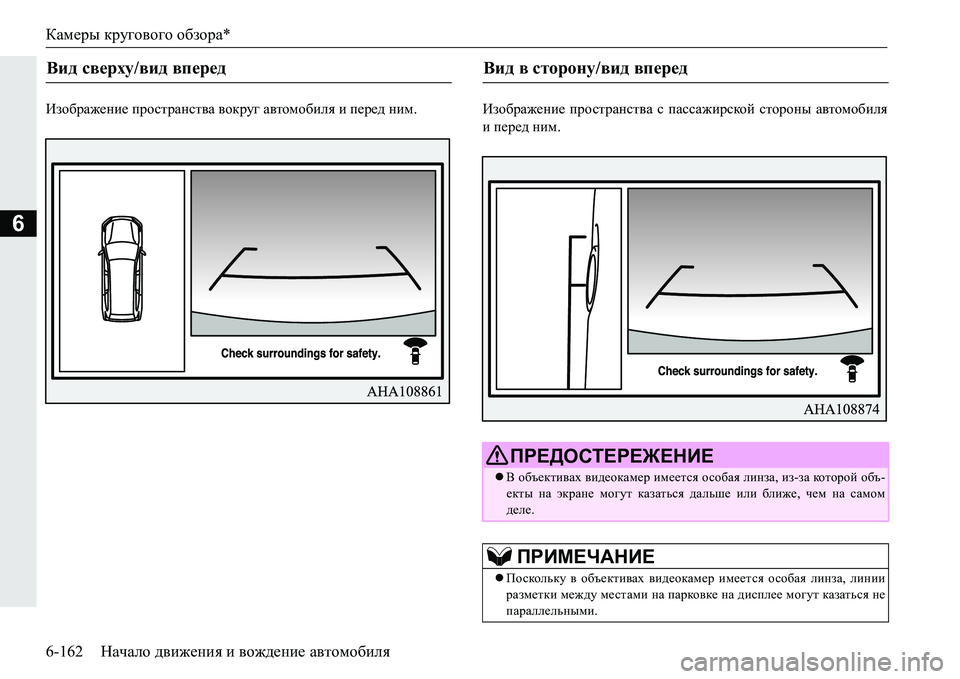

6-162 Начало движения и вождение автомобиля
6
Изображение пространства вокруг автомобиля и перед ним . Изображение пространства с пассажирской стороны автомобиля
и перед ним .
Вид сверху /вид вперед Вид в сторону/ вид вперед
ПРЕДОСТЕРЕЖЕНИЕ
 В объективах видеокамер имеется особая линза , из -за которой объ -
екты на экране могут казаться дальше или ближе , чем на самом
деле .
ПРИМЕЧАНИЕ
Поскольку в объективах видеокамер имеется особая линза , линии
разметки между местами на парковке на дисплее могут казаться не
параллельными .
