2016 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Замена колеса
Действия в сложных ситуациях 8-27
8

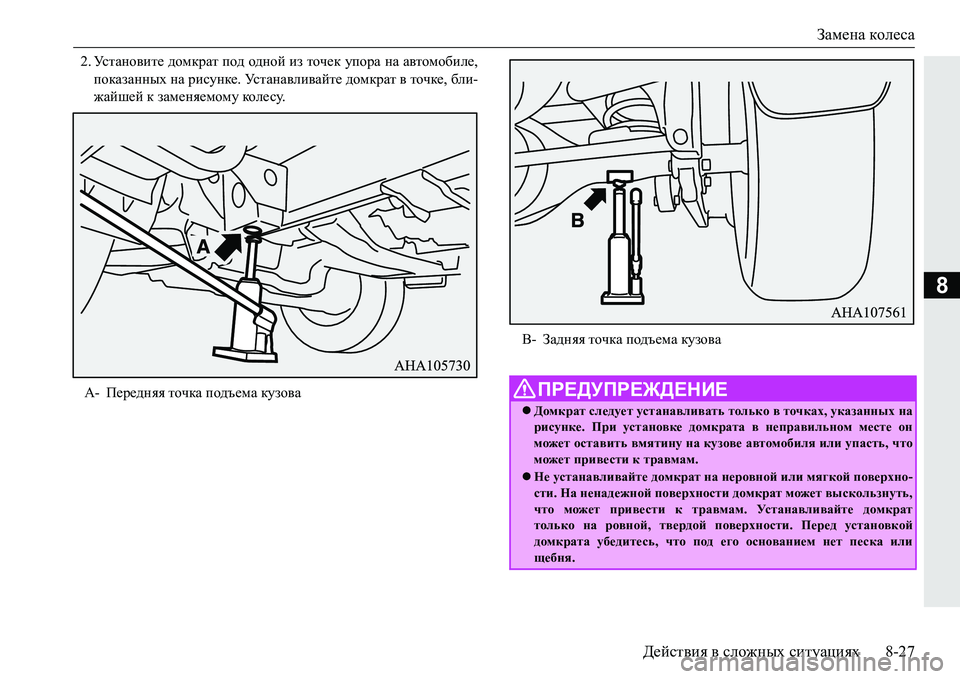

2.Ус т а н о в и т е домкрат под одной из точек упора на автомобиле ,
показанных на рисунке . Устанавливайте домкрат в точке , бли-
жайшей к заменяемому кол е су .
A- Передняя точка подъема кузова
B- Задняя точка подъема кузова
ПРЕДУПРЕЖДЕНИЕ
Домкрат следует устанавливать только в точках , указанных на
рисунке . При установке домкрата в неправильном месте он
может оставить вмятину на кузове автомобиля или упасть , что
может привести к травмам .
Не устанавливайте домкрат на неровной или мягкой поверхно -
сти . На ненадежной поверхности домкрат может выскользнуть ,
что может привести к травмам . Устанавливайте домкрат
только на ровной , твердой поверхности . Перед установкой
домкрата убедитесь , что под его основанием нет песка или
щебня .

Замена колеса
8-28 Действия в сложных ситуациях
8

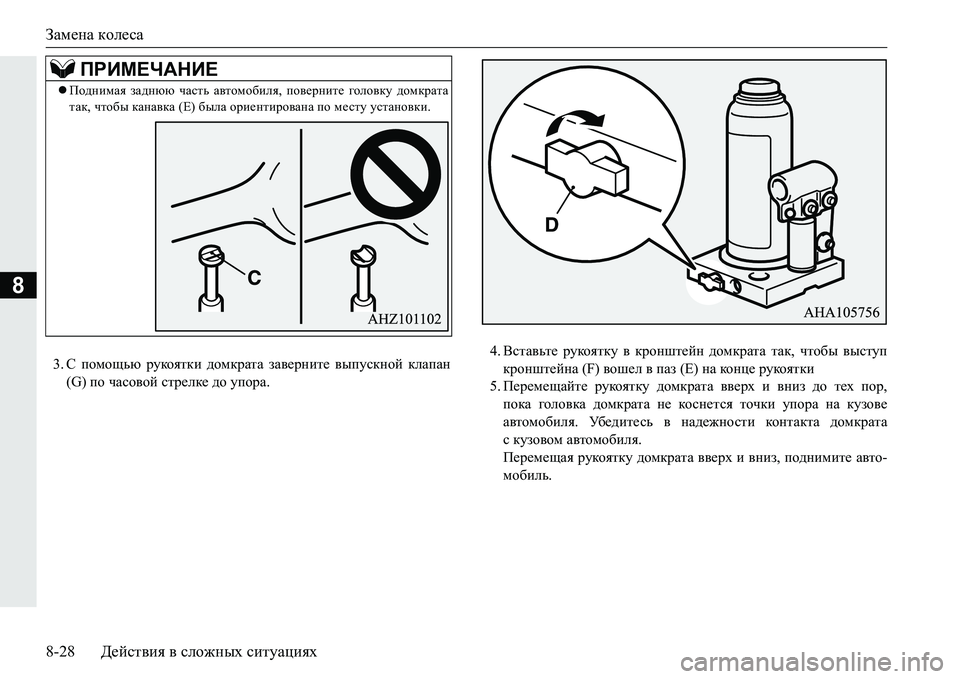

3. С помощью рукоятки домкрата заверните выпускной клапан
(G) по часовой стрелке до упора . 4.
Вставьте рукоятку в кронштейн домкрата так , чтобы выступ
кронштейна (F) вошел в паз (E) на конце рукоятки
5. Перемещайте рукоятку домкрата вверх и вниз до тех пор ,
пока головка домкрата не коснется точки упора на кузове
автомобиля . Убед и т е с ь в надежности ко н т а кт а домкрата
с кузовом ав
томобиля.
Перемещая рукоятку домкрата вверх и вниз , поднимите авто -
мобиль .
ПРИМЕЧАНИЕ
Поднимая заднюю часть автомобиля , поверните головку домкрата
так , чтобы канавка (Е ) была ориентирована по месту установки .

Замена колеса
Действия в сложных ситуациях 8-29
8

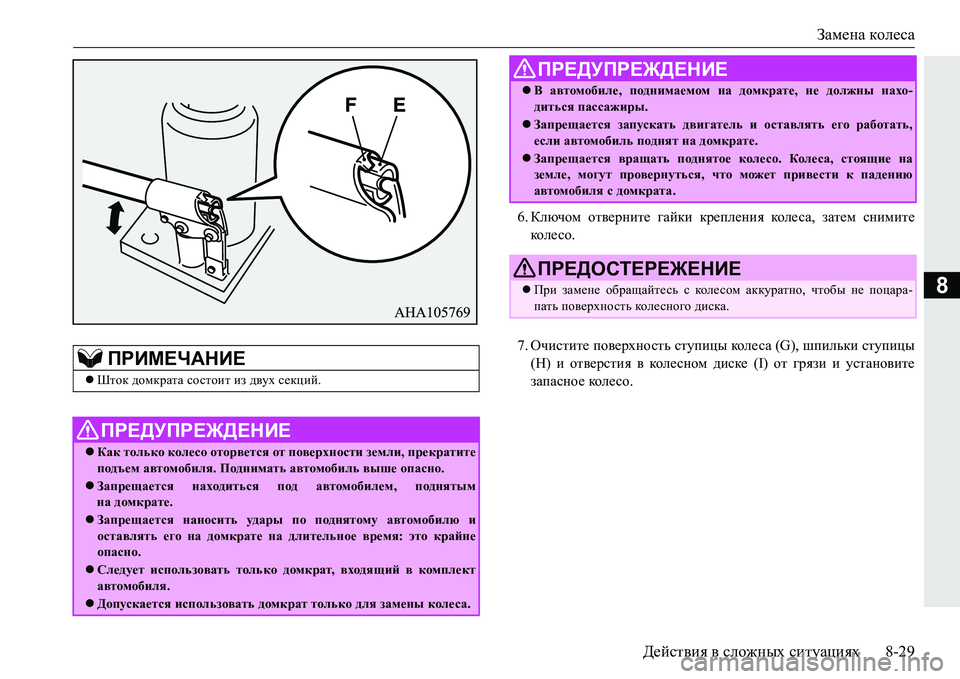

6.Ключом отверните гайки крепления коле с а , затем снимите
кол е с о .
7. Очистите поверхность ступицы кол е с а (G), шпильки ступицы
(H) и отверстия в кол е с н ом диске (I) от грязи и установите
запасное кол е с о .
ПРИМЕЧАНИЕ
Шток домкрата состоит из двух секций .
ПРЕДУПРЕЖДЕНИЕ
Как только колесо оторвется от поверхности земли , прекратите
подъем автомобиля . Поднимать автомобиль выше опасно .
Запрещается находиться под автомобилем , поднятым
на домкрате .
Запрещается наносить уд а р ы по поднятому автомобилю и
оставлять его на домкрате на длительное время : это крайне
опасно .
Следует использовать только домкрат , входящий в комплект
автомобиля .
Допускается использовать домкрат только для замены колеса .
В автомобиле , поднимаемом на домкрате , не должны нахо -
диться пассажиры .
Запрещается запускать двигатель и оставлять его работать ,
если автомобиль поднят на домкрате.
 Запрещается вращать поднятое колесо . Кол е с а , стоящие на
земле , могут провернуться , что может привести к падению
автомобиля с домкрата .
ПРЕДОСТЕРЕЖЕНИЕ
При замене обращайтесь с кол е с ом аккуратно, чтобы не поцара -
пать поверхность кол е с но го диска .
ПРЕДУПРЕЖДЕНИЕ

Замена колеса
8-30 Действия в сложных ситуациях
8
ПРЕДУПРЕЖДЕНИЕ
 Запасное колесо следует устанавливать вентилем (J) наружу .
Если вентиль (F) не виден , колесо установлено неверно .
Эксплуатация автомобиля с неправильно установленным запа-
сным колесом может привести к повреждению автомобиля и
аварии .

Замена колеса
Действия в сложных ситуациях 8-31
8

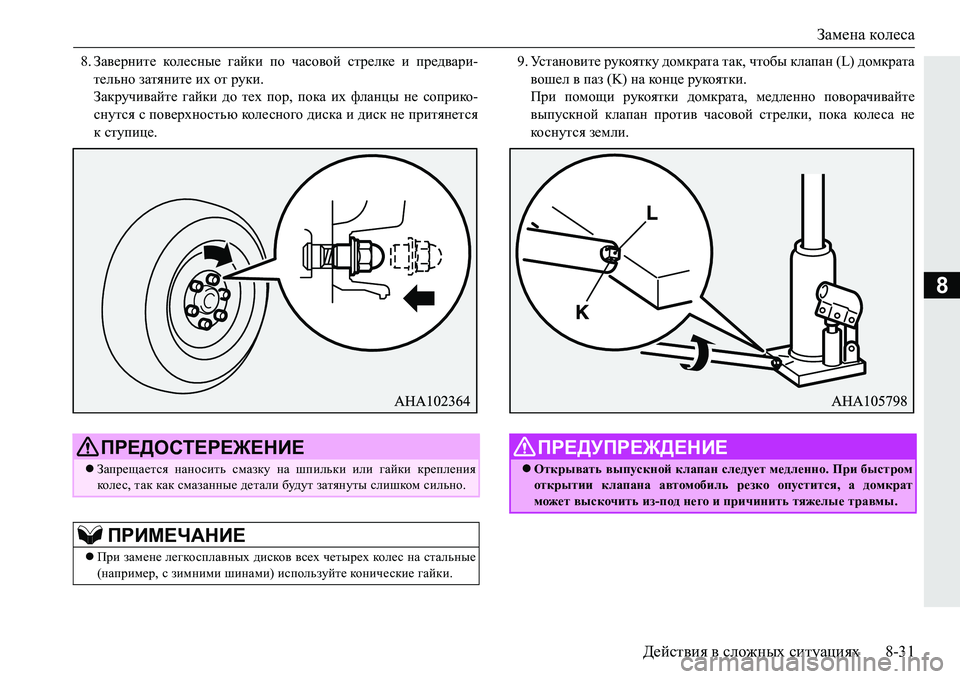

8.Заверните кол е с н ые гайки по часовой стрелке и предвари -
тельно затяните их от руки .
Закручивайте гайки до тех пор , пока их фланцы не соприко -
снутся с поверхностью колесного диска и диск не притянется
к ступице . 9.
Ус т а н о в и т е рукоятку домкрата так , чтобы клапан (L) домкрата
вошел в паз (K) на конце рукоятки .
При помощи рукоятки домкрата , ме
дленно поворачивайте
выпускной клапан против часовой стрелки , пока кол е с а не
ко с н у т ся земли .
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается наносить смазку на шпильки или гайки крепления
кол е с , так как смазанные детали будут затянуты слишком сильно .
ПРИМЕЧАНИЕ
При замене легкосплавных дисков всех четырех кол е с на стальные
( например , с зимними шинами ) используйте конические гайки .
ПРЕДУПРЕЖДЕНИЕ
Открывать выпускной клапан следует медленно . При быстром
открытии клапана автомобиль резко опустится , а домкрат
может выскочить из -под него и причинить тяжелые травмы .

Замена колеса
8-32 Действия в сложных ситуациях
8
10. Затяните гайки крест -накрест в два -три этапа до тех пор , пока
все гайки не будут надежно затянуты . 11.
Полностью опустите автомобиль и уберите домкрат .
Момент затяжки: 118-137 Н·м
(достигается при приложении к кон цу колесного ключа , вхо -
дящего в комп л е кт поставки автомобиля , усилия от 440 до
500 Н).
ПРЕДОСТЕРЕЖЕНИЕ
 Запрещается нажимать на колесный ключ ногой или использовать
трубу в качестве удлинителя для увеличения усилия вращения
ключа : в этом случае гайки будут затянуты слишком сильно .
ПРЕДОСТЕРЕЖЕНИЕ
Если отвернуть выпускной клапан домкрата слишком сильно (на
2 оборота и более ), вращая его против часовой стрелки , из
домкрата вытечет масло , и он станет непригоден для использова -
ния.
 Опуская автомобиль , закрывайте выпускной клапан медленно ;
впротивном случае клапан может быть поврежден .
ПРИМЕЧАНИЕ
Иногда после опускания автомобиля бывает сложно освободить
головку домкрата — она застревает в деталях кузова автомобиля .
Вэтом случае покачайте автомобиль , чтобы опустить шток
домкрата .
 Если домкрат трудно вынуть рукой , вставьте рукоятку домкрата
(M) в кронштейн (N). Нажимая на рукоятку , уберите домкрат .
AHZ101131

Замена колеса
Действия в сложных ситуациях 8-33
8

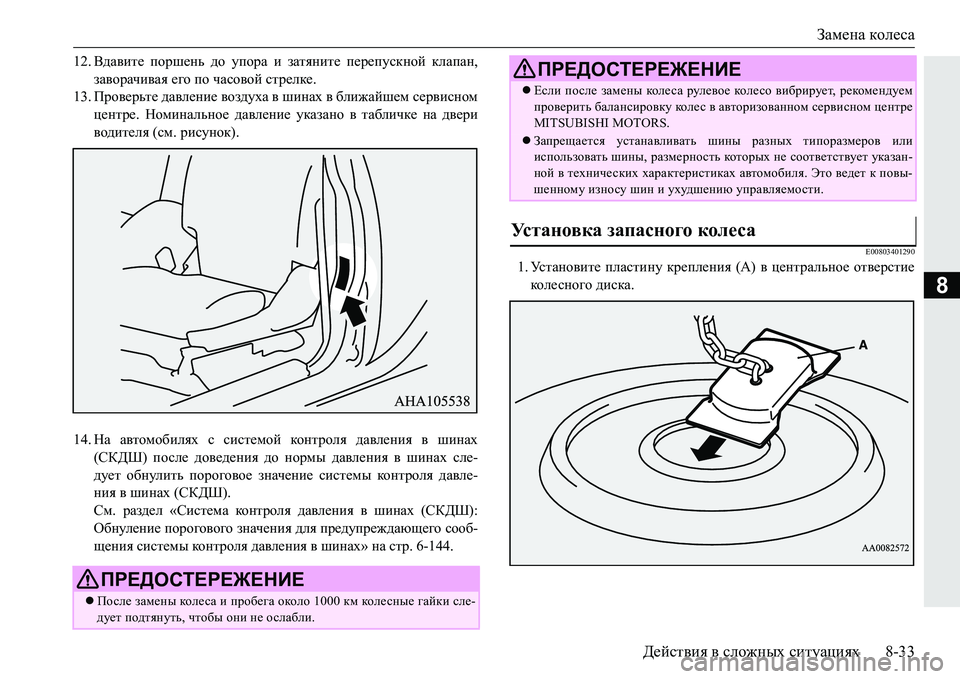

12.Вдавите поршень до упора и затяните перепускной клапан ,
заворачивая его по часовой стрелке .
13. Проверьте давление воздуха в шинах в ближайшем сервисном
центре . Номинальное давление указано в табличке на двери
водителя (см . рисунок ).
14. На автомобилях с системой ко н т рол я давления в шинах
(СКДШ ) после доведения до нормы давления в шинах сле -
дует обнулить порог
овое значение системы ко н т р ол я давле -
ния в шинах (СКДШ ).
См. раздел «Система ко н т р ол я давления в шинах (СКДШ ):
Обнуление порогового значения для предупреждающего сооб -
щения системы конт роля давления в шинах » на стр . 6-144
.
E00803401290
1.Ус т а н о в и т е пластину крепления (А ) в центральное отверстие
колесного диска.
ПРЕДОСТЕРЕЖЕНИЕ
 После замены коле с а и пробега около 1000 км колесные гайки сле -
дует подтянуть , чтобы они не ослабли .
Если после замены кол е с а рулевое кол е со вибрирует , рекомендуем
проверить балансировку кол е с в авторизованном сервисном центре
MITSUBISHI MOTORS.
 Запрещается устанавливать шины разных типоразмеров или
использовать шины, размерность которых не соответствует указан -
ной в технических характеристиках автомобиля . Это ведет к повы -
шенному износу шин и ухудшению управляемости .
Установка запасного колеса
ПРЕДОСТЕРЕЖЕНИЕ

Замена колеса
8-34 Действия в сложных ситуациях
8

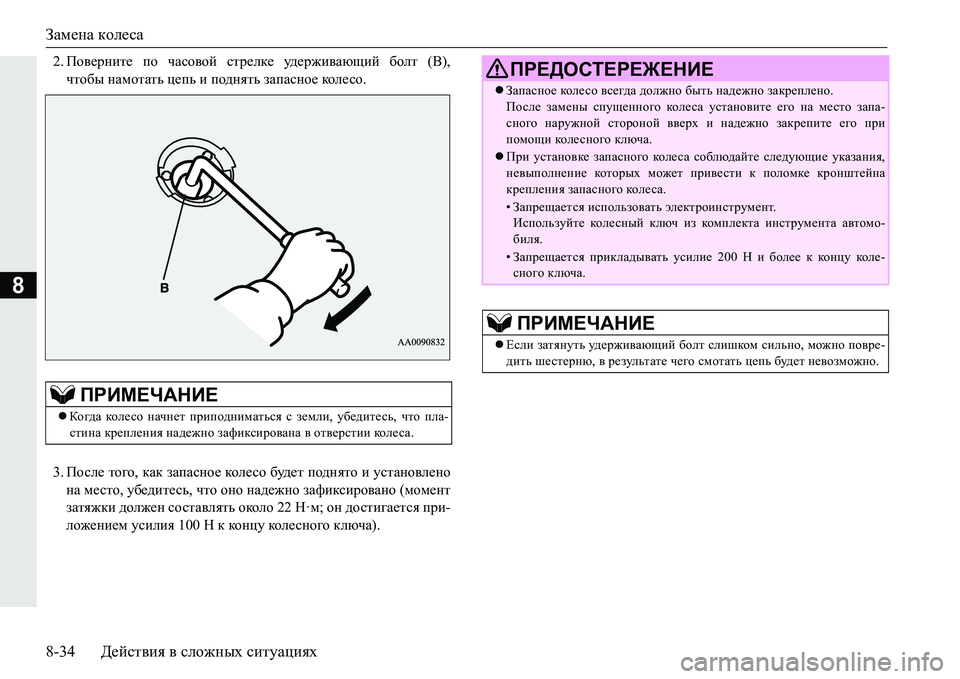

2. Поверните по часовой стрелке уд е р ж и в а ю щ и й болт (B),
чтобы намотать цепь и поднять запасное коле со .
3. После того , как запасное коле со будет поднято и установлено
на место , убедитесь , что оно надежно зафиксировано ( момент
затяжки должен составлять около 22 Н·м ; он достигается при-
ложением усилия 100 Н к концу колесного ключа ).
ПРИМЕЧАНИЕ
Когда коле со начнет приподниматься с земли , убедитесь , что пла -
стина крепления надежно зафиксирована в отверстии кол е с а .
ПРЕДОСТЕРЕЖЕНИЕ
Запасное коле с о всегда должно быть надежно закреплено .
После замены спущенного коле с а установите его на место запа -
сного наружной стороной вверх и надежно закрепите его при
помощи коле с но го ключа .
При установке запасного коле с а соблюдайте следующие указания ,
невыполнение которых может привести к поломке кронштейна
крепления запасного коле с а.
•Запрещается использовать электроинструмент .
Используйте колесный ключ из комп л ект а инструмента автомо-
биля .
•Запрещается прикладывать усилие 200 Н и более к ко н цу кол е -
сного ключа .
ПРИМЕЧАНИЕ
Если затянуть уд е р ж и ва ю щ и й болт слишком сильно , можно повре -
дить шестерню , в результате чего смотать цепь будет невозможно .
