2014 TOYOTA VERSO Betriebsanleitungen (in German)

576

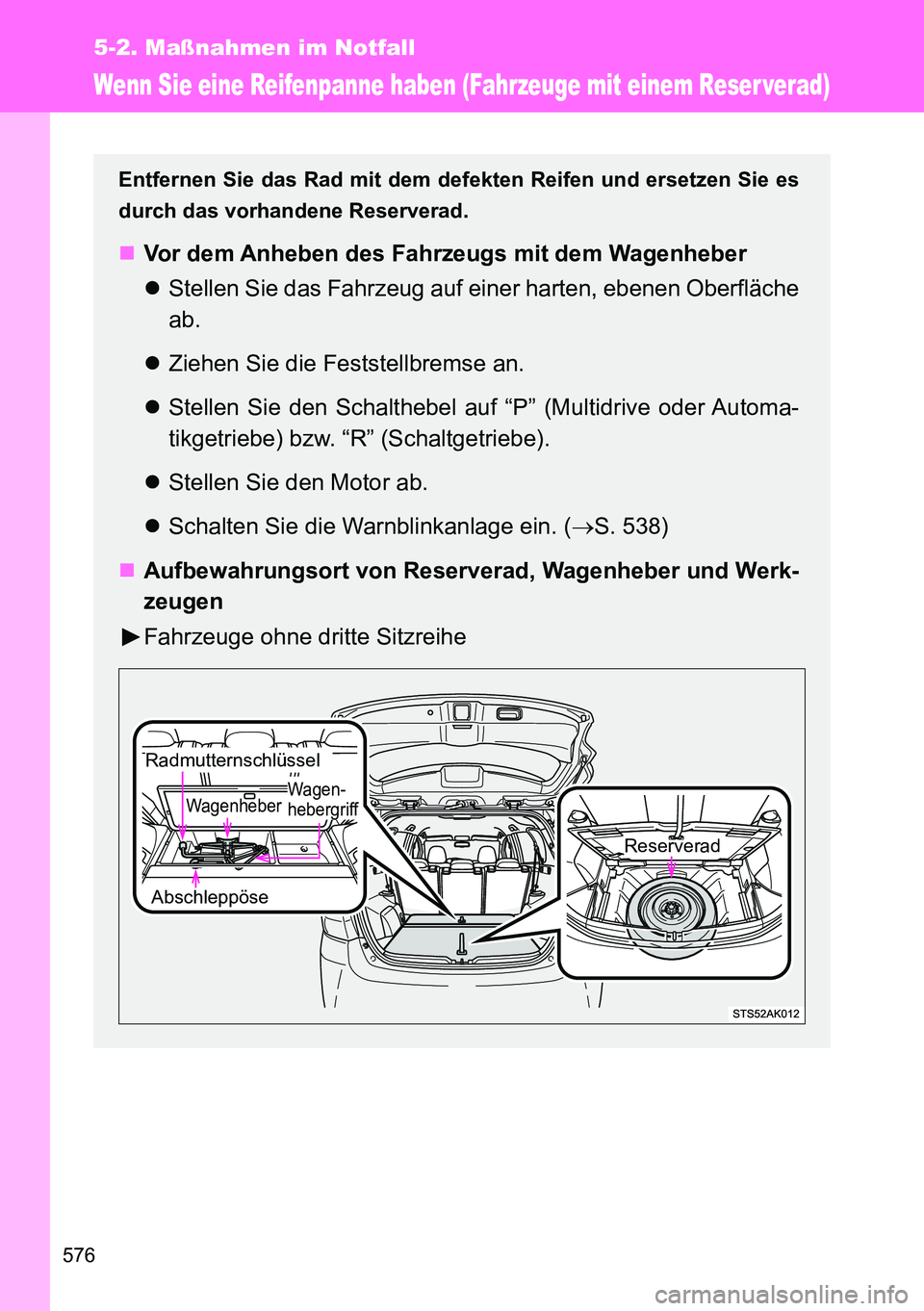

5-2. Maßnahmen im Notfall
Wenn Sie eine Reifenpanne haben (Fahrzeuge mit einem Reser verad)
Entfernen Sie das Rad mit dem defekten Reifen und ersetzen Sie es
durch das vorhandene Reserverad.
Vor dem Anheben des Fahrzeugs mit dem Wagenheber
Stellen Sie das Fahrzeug auf einer harten, ebenen Oberfläche
ab.
Ziehen Sie die Feststellbremse an.
Stellen Sie den Schalthebel auf “P” (Multidrive oder Automa-
tikgetriebe) bzw. “R” (Schaltgetriebe).
Stellen Sie den Motor ab.
Schalten Sie die Warnblinkanlage ein. (S. 538)
Aufbewahrungsort von Reserverad, Wagenheber und Werk-
zeugen
Fahrzeuge ohne dritte Sitzreihe
Reserverad
Wagen-
hebergriffWagenheber
Radmutternschlüssel
Abschleppöse

5

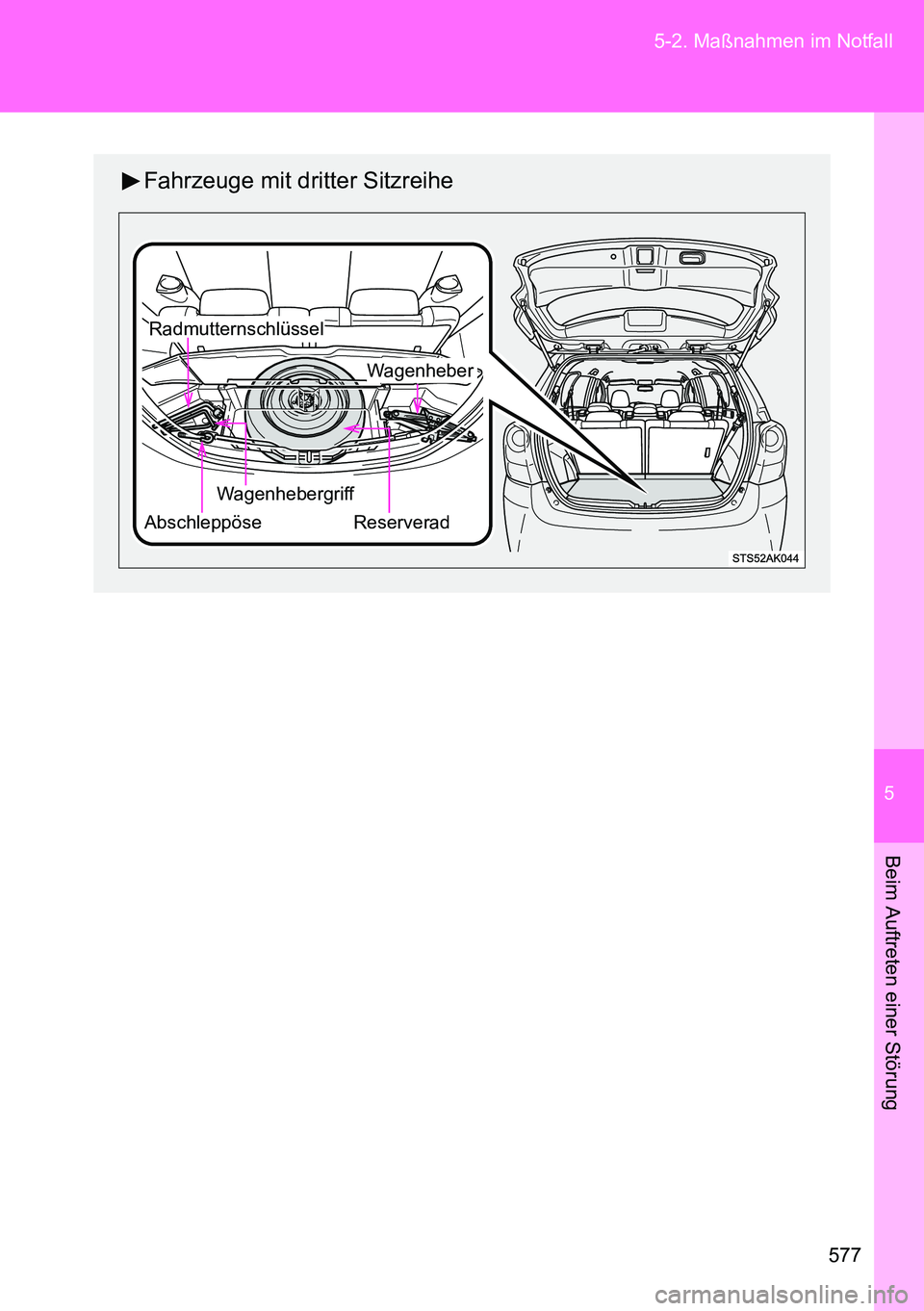

577 5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
Fahrzeuge mit dritter Sitzreihe
Reserverad
Wagenhebergriff
Wagenheber
Radmutternschlüssel
Abschleppöse

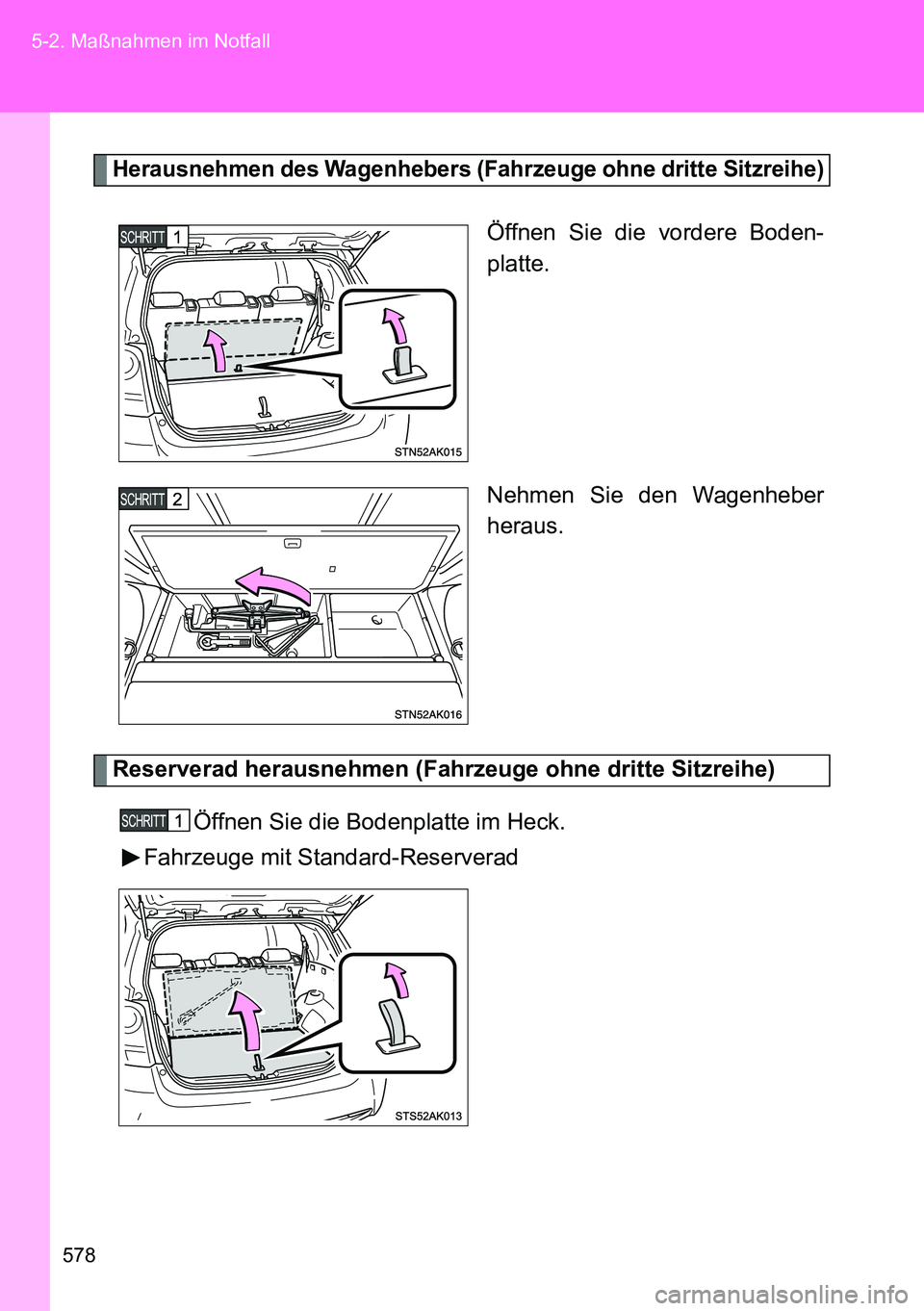

578 5-2. Maßnahmen im Notfall
Herausnehmen des Wagenhebers (Fahrzeuge ohne dritte Sitzreihe)
Öffnen Sie die vordere Boden-
platte.
Nehmen Sie den Wagenheber
heraus.
Reserverad herausnehmen (Fahrzeuge ohne dritte Sitzreihe)
Öffnen Sie die Bodenplatte im Heck.
Fahrzeuge mit Standard-Reserverad

5

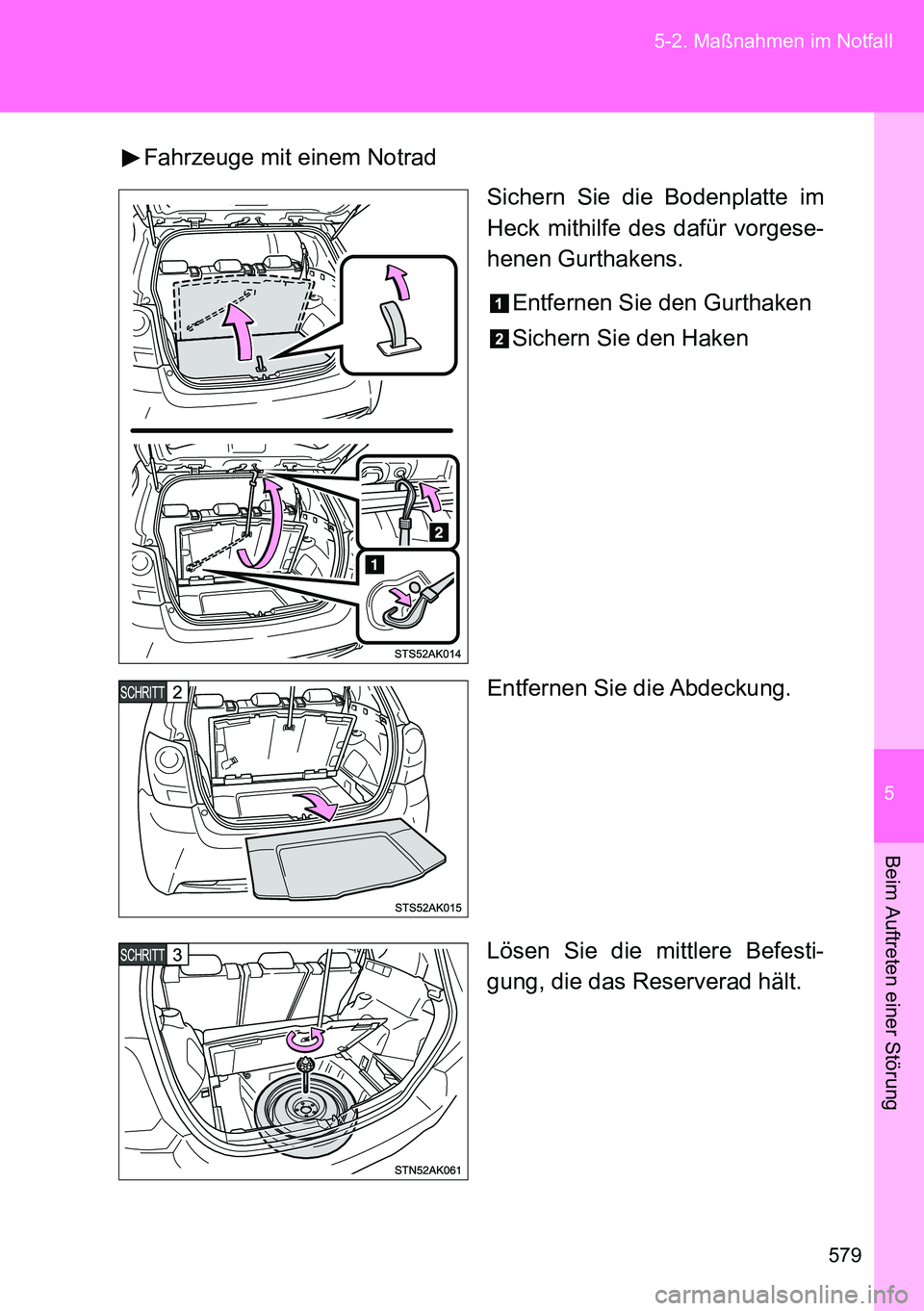

579 5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
Fahrzeuge mit einem Notrad
Sichern Sie die Bodenplatte im
Heck mithilfe des dafür vorgese-
henen Gurthakens.
Entfernen Sie den Gurthaken
Sichern Sie den Haken
Entfernen Sie die Abdeckung.
Lösen Sie die mittlere Befesti-
gung, die das Reserverad hält.

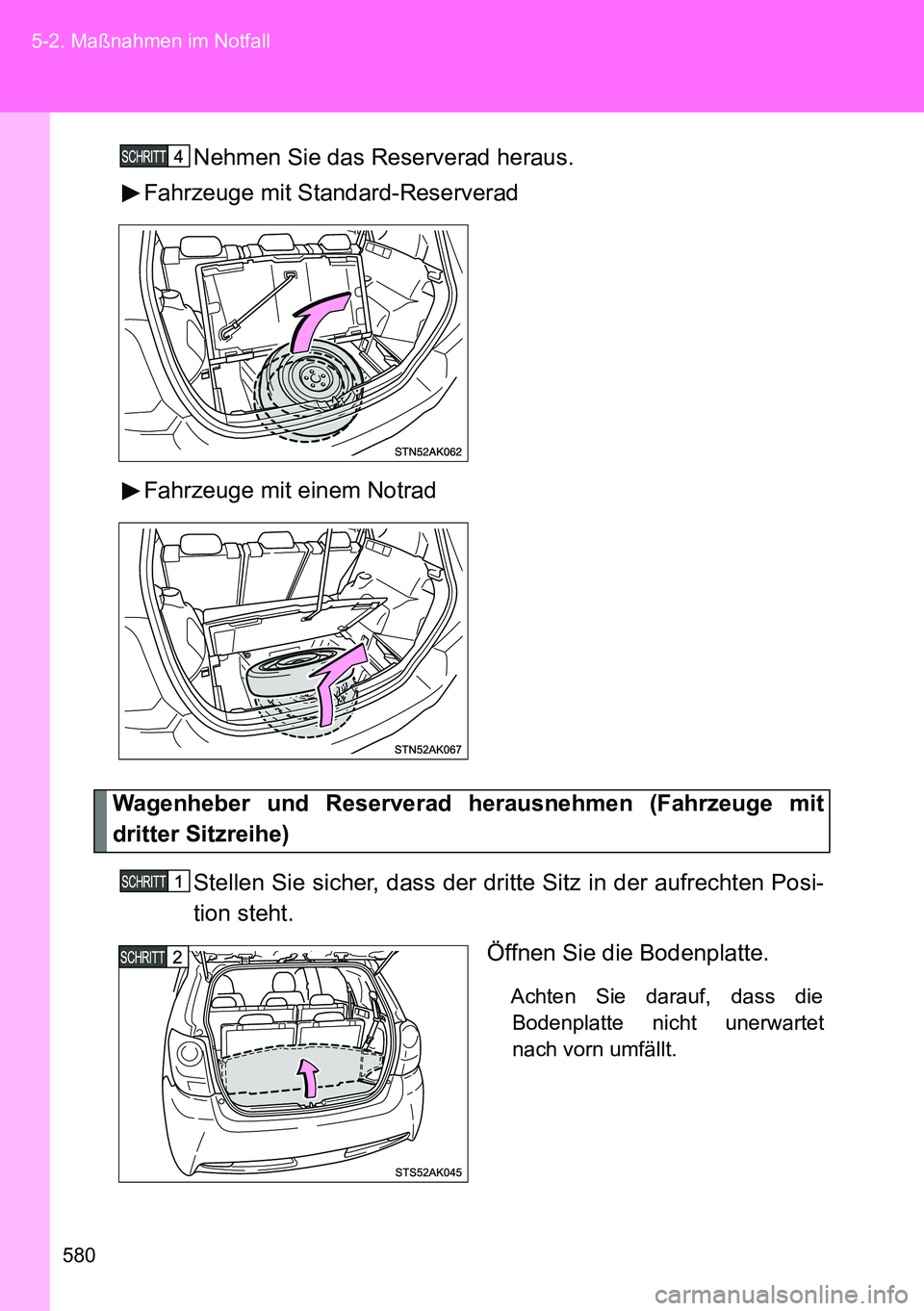

580 5-2. Maßnahmen im Notfall
Nehmen Sie das Reserverad heraus.
Fahrzeuge mit Standard-Reserverad
Fahrzeuge mit einem Notrad
Wagenheber und Reserverad herausnehmen (Fahrzeuge mit
dritter Sitzreihe)
Stellen Sie sicher, dass der dritte Sitz in der aufrechten Posi-
tion steht.
Öffnen Sie die Bodenplatte.
Achten Sie darauf, dass die
Bodenplatte nicht unerwartet
nach vorn umfällt.

5

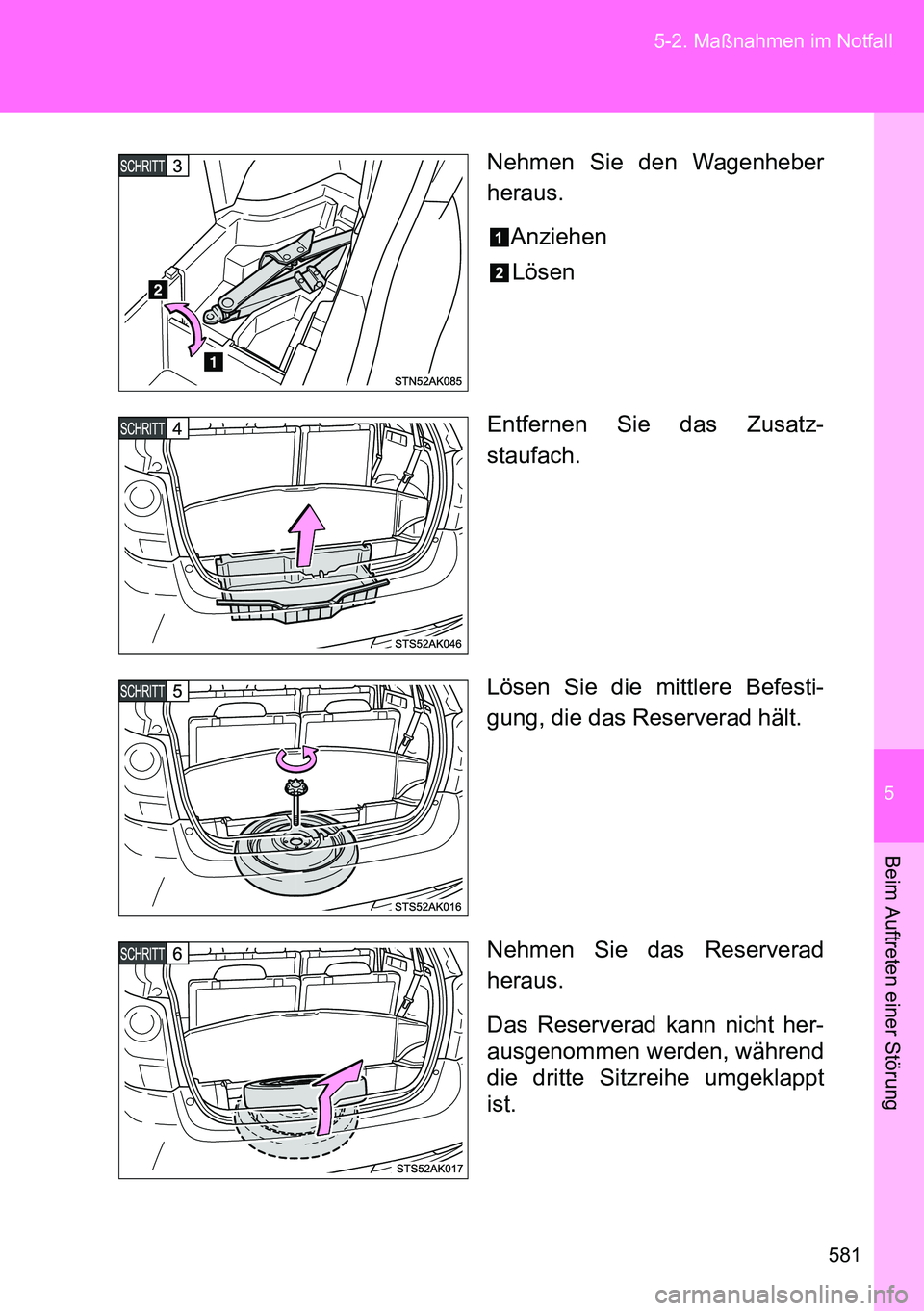

581 5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
Nehmen Sie den Wagenheber
heraus.
Anziehen
Lösen
Entfernen Sie das Zusatz-
staufach.
Lösen Sie die mittlere Befesti-
gung, die das Reserverad hält.
Nehmen Sie das Reserverad
heraus.
Das Reserverad kann nicht her-
ausgenommen werden, während
die dritte Sitzreihe umgeklappt
ist.

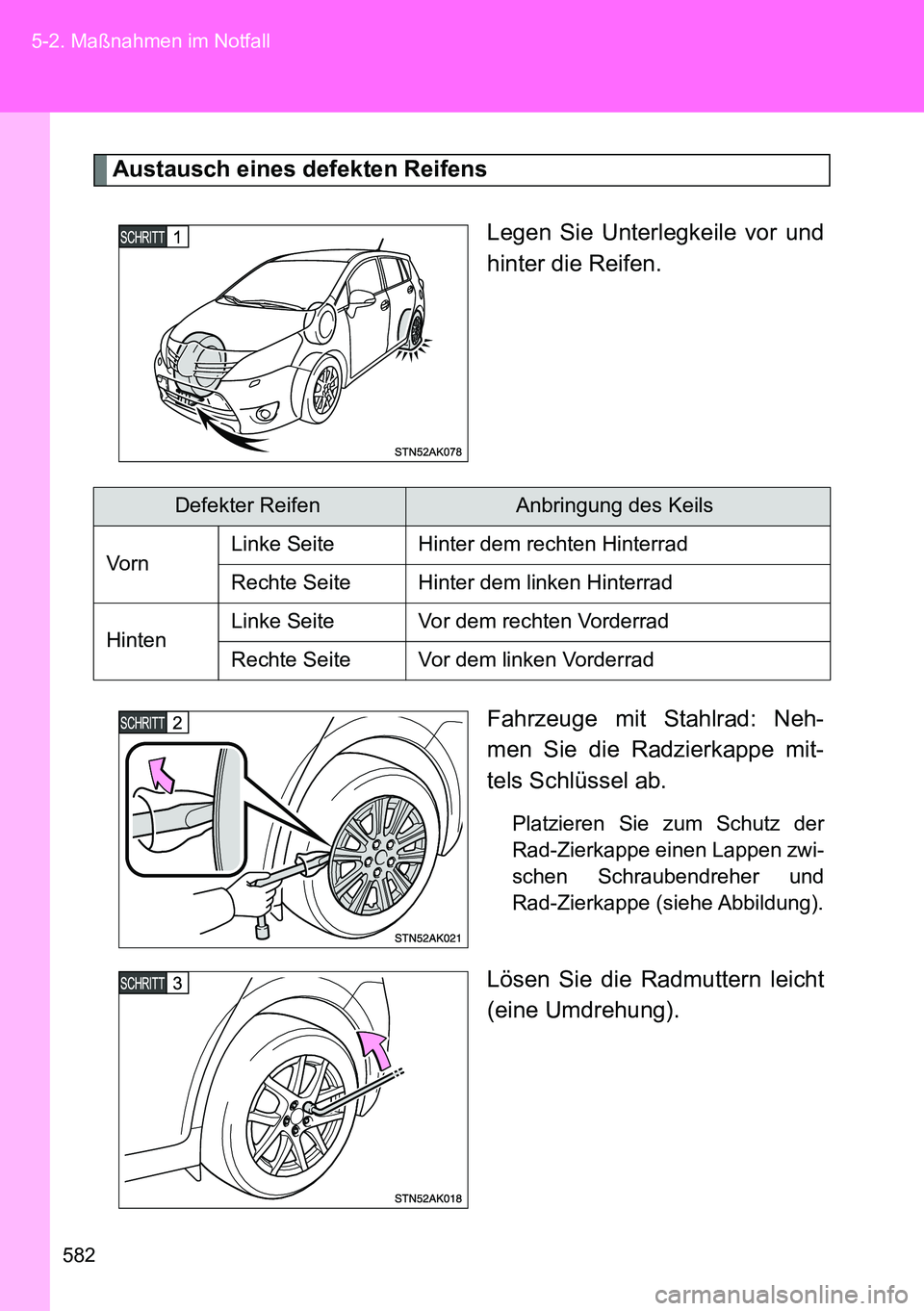

582 5-2. Maßnahmen im Notfall
Austausch eines defekten Reifens
Legen Sie Unterlegkeile vor und
hinter die Reifen.
Fahrzeuge mit Stahlrad: Neh-
men Sie die Radzierkappe mit-
tels Schlüssel ab.
Platzieren Sie zum Schutz der
Rad-Zierkappe einen Lappen zwi-
schen Schraubendreher und
Rad-Zierkappe (siehe Abbildung).
Lösen Sie die Radmuttern leicht
(eine Umdrehung).
Defekter ReifenAnbringung des Keils
VornLinke Seite Hinter dem rechten Hinterrad
Rechte Seite Hinter dem linken Hinterrad
HintenLinke Seite Vor dem rechten Vorderrad
Rechte Seite Vor dem linken Vorderrad

5

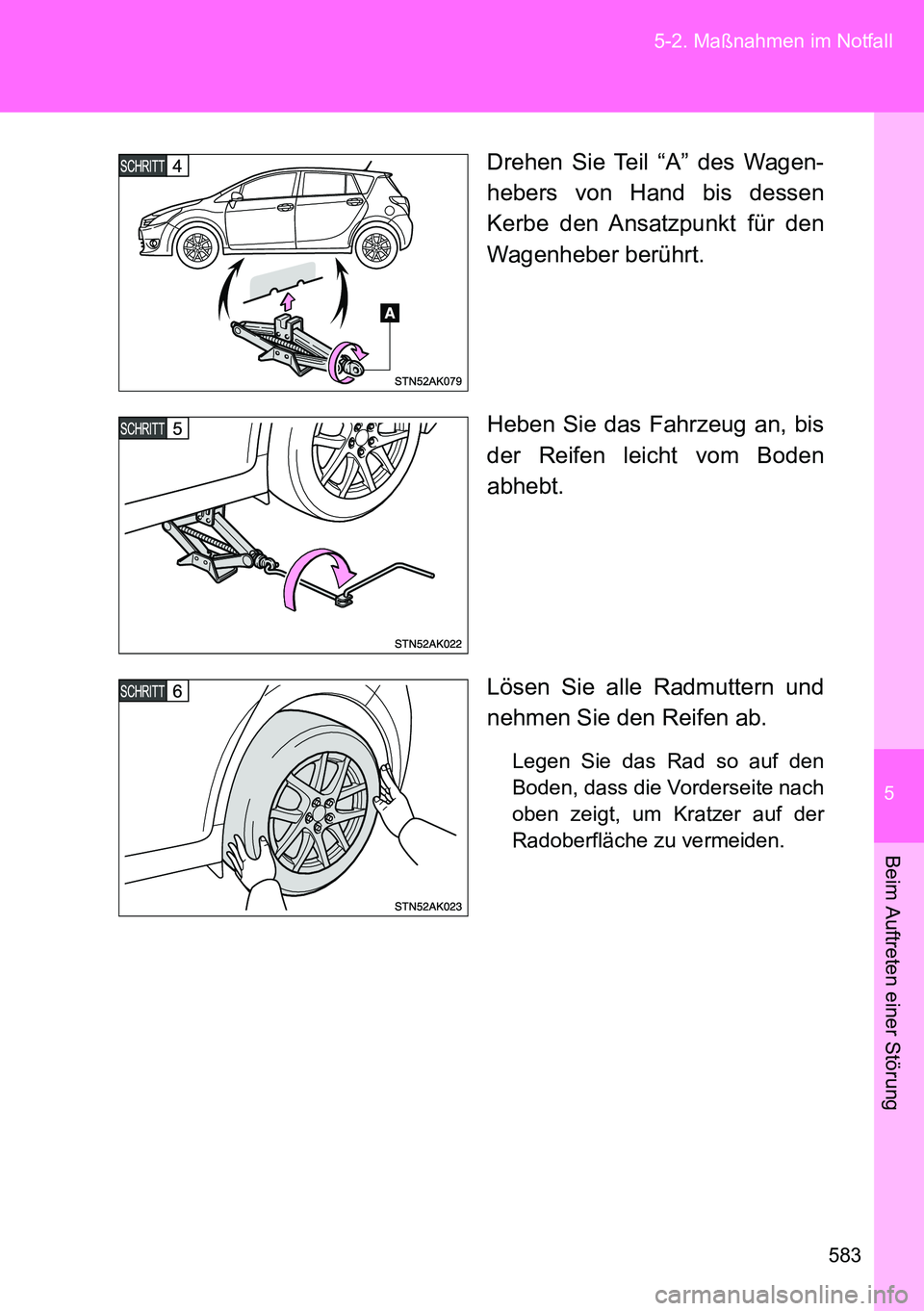

583 5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
Drehen Sie Teil “A” des Wagen-
hebers von Hand bis dessen
Kerbe den Ansatzpunkt für den
Wagenheber berührt.
Heben Sie das Fahrzeug an, bis
der Reifen leicht vom Boden
abhebt.
Lösen Sie alle Radmuttern und
nehmen Sie den Reifen ab.
Legen Sie das Rad so auf den
Boden, dass die Vorderseite nach
oben zeigt, um Kratzer auf der
Radoberfläche zu vermeiden.
