584 5-2. Maßnahmen im Notfall

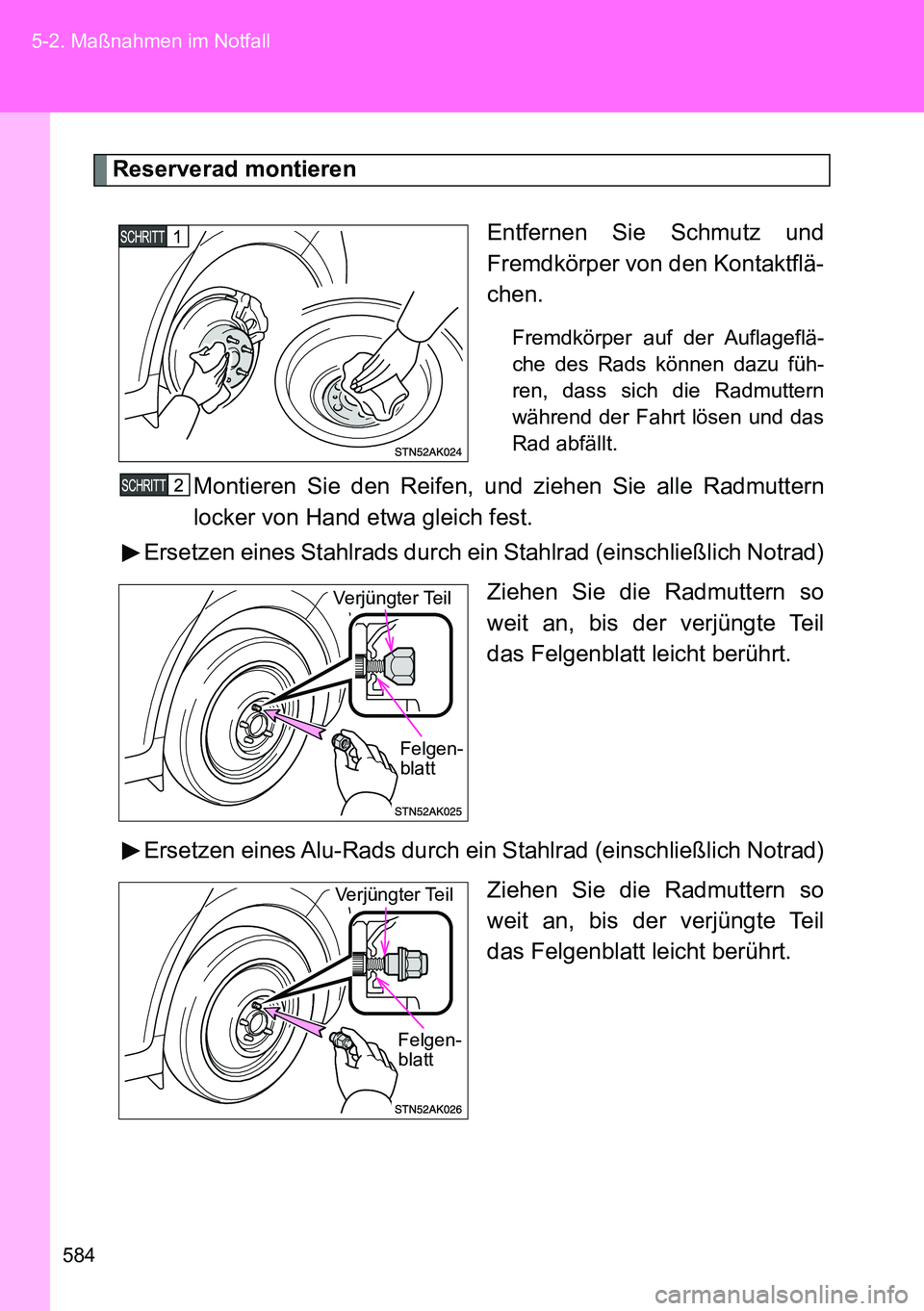

Reserverad montieren
Entfernen Sie Schmutz und
Fremdkörper von den Kontaktflä-
chen.
Fremdkörper auf der Auflageflä-
che des Rads können dazu füh-
ren, dass sich die Radmuttern
während der Fahrt lösen und das
Rad abfällt.
Montieren Sie den Reifen, und ziehen Sie alle Radmuttern
locker von Hand etwa gleich fest.
Ersetzen eines Stahlrads durch ein Stahlrad (einschließlich Notrad)
Ziehen Sie die Radmuttern so
weit an, bis der verjüngte Teil
das Felgenblatt leicht berührt.
Ersetzen eines Alu-Rads durch ein Stahlrad (einschließlich Notrad)
Ziehen Sie die Radmuttern so
weit an, bis der verjüngte Teil
das Felgenblatt leicht berührt.
Verjüngter Teil
Felgen-
blatt
Verjüngter Teil
Felgen-
blatt

5
585 5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

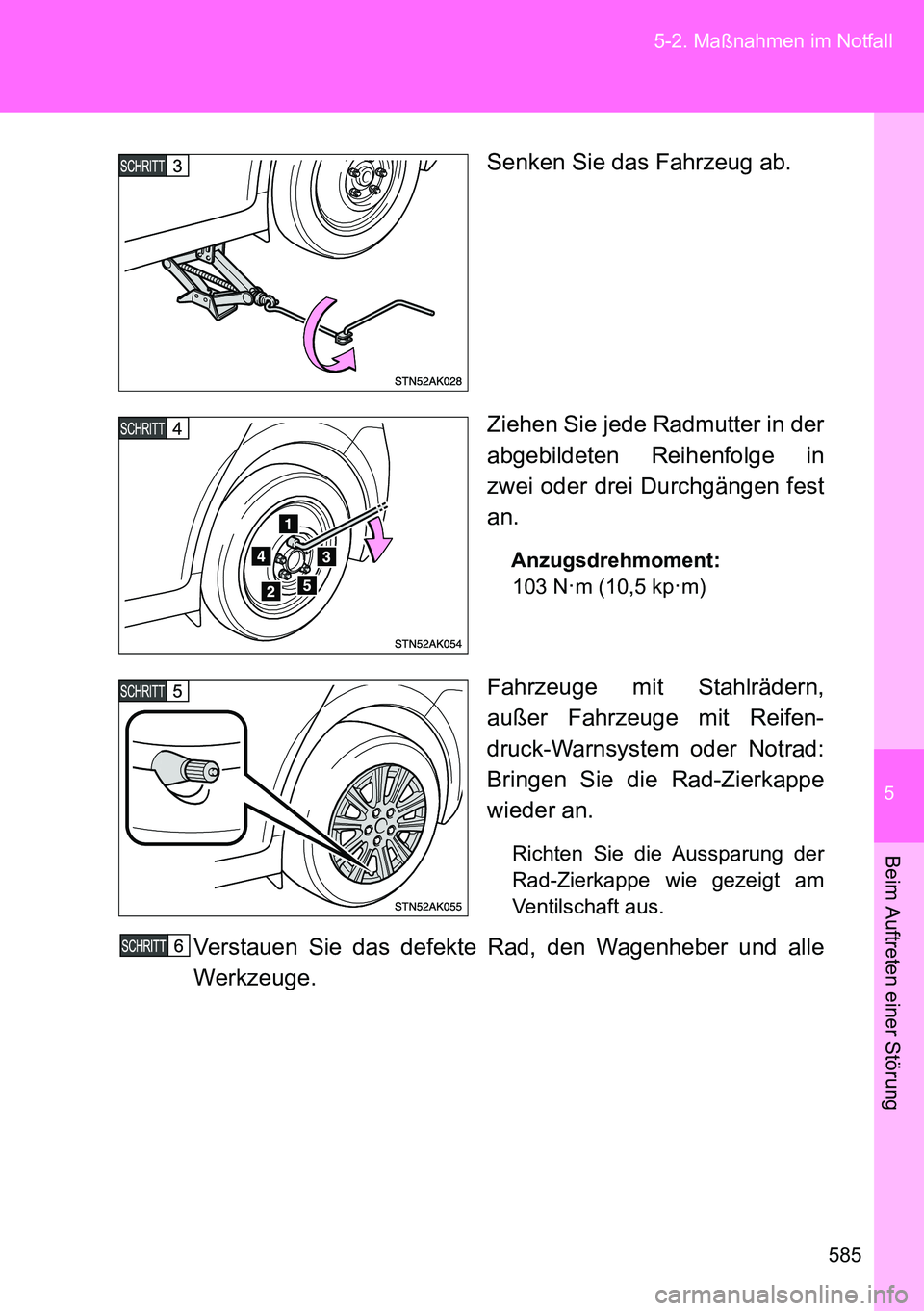

Senken Sie das Fahrzeug ab.
Ziehen Sie jede Radmutter in der
abgebildeten Reihenfolge in
zwei oder drei Durchgängen fest
an.
Anzugsdrehmoment:
103 N
·m (10,5 kp·m)
Fahrzeuge mit Stahlrädern,
außer Fahrzeuge mit Reifen-
druck-Warnsystem oder Notrad:
Bringen Sie die Rad-Zierkappe
wieder an.
Richten Sie die Aussparung der
Rad-Zierkappe wie gezeigt am
Ventilschaft aus.
Verstauen Sie das defekte Rad, den Wagenheber und alle
Werkzeuge.

586 5-2. Maßnahmen im Notfall

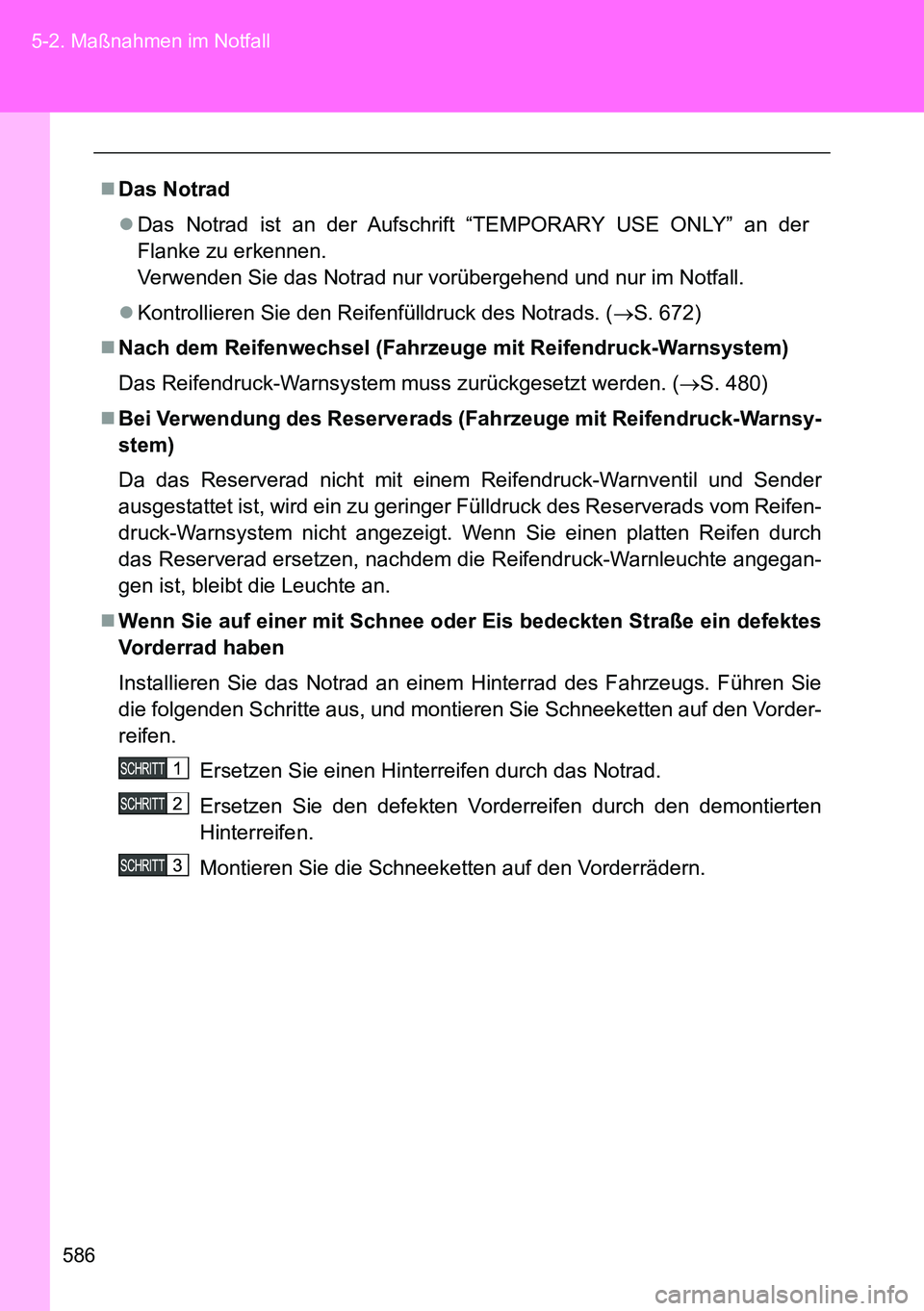

Das Notrad
Das Notrad ist an der Aufschrift “TEMPORARY USE ONLY” an der
Flanke zu erkennen.
Verwenden Sie das Notrad nur vorübergehend und nur im Notfall.
Kontrollieren Sie den Reifenfülldruck des Notrads. (S. 672)
Nach dem Reifenwechsel (Fahrzeuge mit Reifendruck-Warnsystem)
Das Reifendruck-Warnsystem muss zurückgesetzt werden. (S. 480)
Bei Verwendung des Reserverads (Fahrzeuge mit Reifendruck-Warnsy-
stem)
Da das Reserverad nicht mit einem Reifendruck-Warnventil und Sender
ausgestattet ist, wird ein zu geringer Fülldruck des Reserverads vom Reifen-
druck-Warnsystem nicht angezeigt. Wenn Sie einen platten Reifen durch
das Reserverad ersetzen, nachdem die Reifendruck-Warnleuchte angegan-
gen ist, bleibt die Leuchte an.
Wenn Sie auf einer mit Schnee oder Eis bedeckten Straße ein defektes
Vorderrad haben
Installieren Sie das Notrad an einem Hinterrad des Fahrzeugs. Führen Sie
die folgenden Schritte aus, und montieren Sie Schneeketten auf den Vorder-
reifen.
Ersetzen Sie einen Hinterreifen durch das Notrad.
Ersetzen Sie den defekten Vorderreifen durch den demontierten
Hinterreifen.
Montieren Sie die Schneeketten auf den Vorderrädern.

5
587 5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

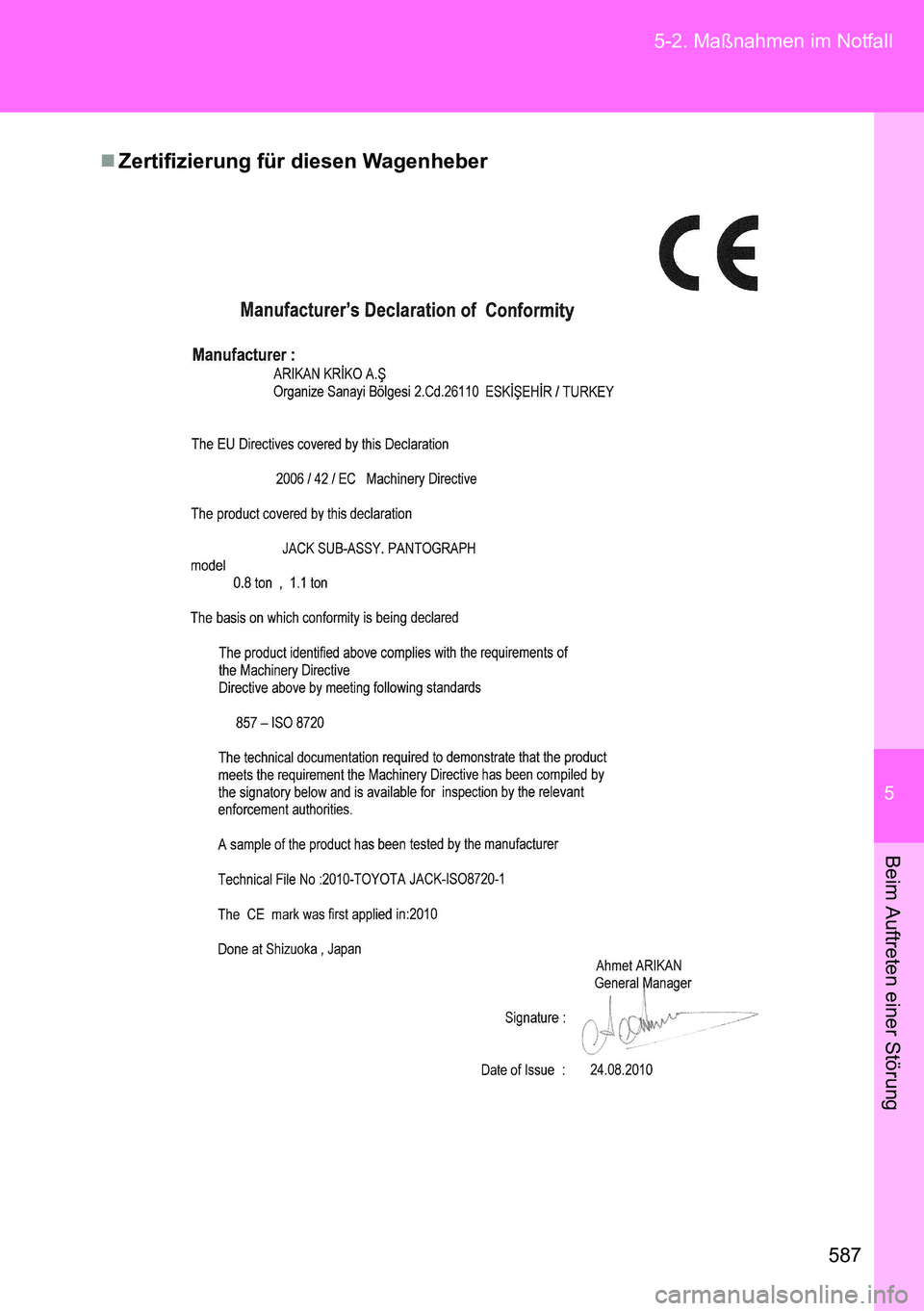

Zertifizierung für diesen Wagenheber

588 5-2. Maßnahmen im Notfall
ACHTUNG
Verwendung des Wagenhebers
Der unsachgemäße Gebrauch des Wagenhebers kann zu ernsthaften oder
lebensgefährlichen Verletzungen führen, da das Fahrzeug plötzlich vom
Wagenheber fallen kann.
Verwenden Sie den Wagenheber ausschließlich zum Wechseln der Räder
und zum Ein- und Ausbau von Schneeketten.
Verwenden Sie zum Reifenwechsel nur den zum Fahrzeug passenden
Wagenheber.
Verwenden Sie diesen Wagenheber nicht für andere Fahrzeuge und ver-
wenden Sie keine anderen Wagenheber, um Räder an diesem Fahrzeug
auszuwechseln.
Kontrollieren Sie immer, dass der Wagenheber sicher am dafür vorgese-
henen Ansatzpunkt angebracht ist.
Achten Sie darauf, dass kein Teil Ihres Körpers unter dem Fahrzeug liegt,
während es vom Wagenheber gestützt wird.
Starten oder betreiben Sie nicht den Motor, wenn das Fahrzeug durch den
Wagenheber gestützt wird.
Heben Sie das Fahrzeug nicht an, wenn sich Personen darin befinden.
Legen Sie beim Anheben des Fahrzeugs keinen Gegenstand auf oder
unter den Wagenheber.
Heben Sie das Fahrzeug nicht höher an, als zum Auswechseln des Rades
erforderlich.
Wenn Sie sich unter das Fahrzeug legen müssen, stützen Sie das Fahr-
zeug mit einem Untersetzbock ab.
Achten Sie beim Absenken des Fahrzeugs besonders darauf, dass keine
Person verletzt wird, die am oder in der Nähe des Fahrzeugs arbeitet.

5
589 5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

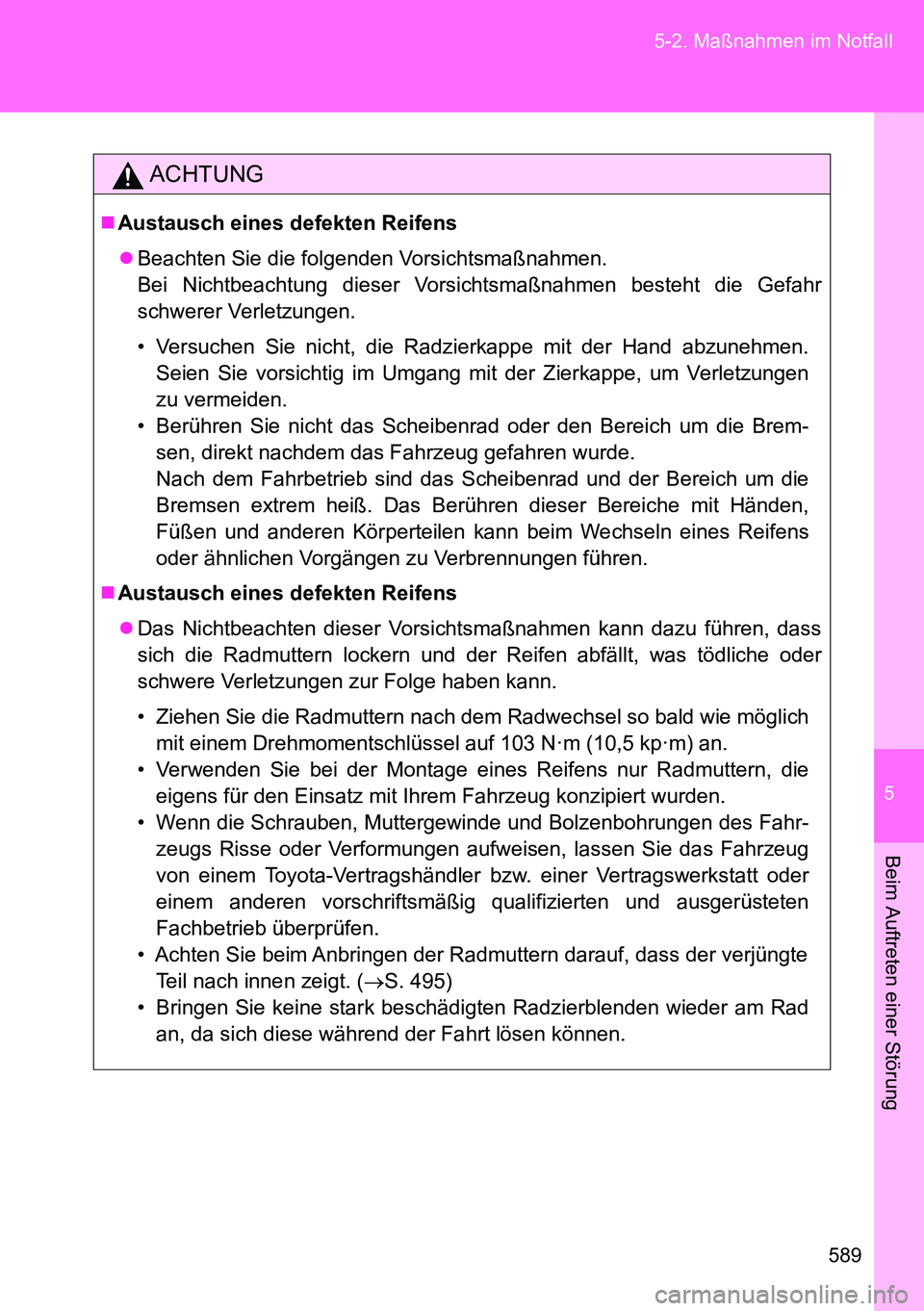

ACHTUNG
Austausch eines defekten Reifens
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr
schwerer Verletzungen.
• Versuchen Sie nicht, die Radzierkappe mit der Hand abzunehmen.
Seien Sie vorsichtig im Umgang mit der Zierkappe, um Verletzungen
zu vermeiden.
• Berühren Sie nicht das Scheibenrad oder den Bereich um die Brem-
sen, direkt nachdem das Fahrzeug gefahren wurde.
Nach dem Fahrbetrieb sind das Scheibenrad und der Bereich um die
Bremsen extrem heiß. Das Berühren dieser Bereiche mit Händen,
Füßen und anderen Körperteilen kann beim Wechseln eines Reifens
oder ähnlichen Vorgängen zu Verbrennungen führen.
Austausch eines defekten Reifens
Das Nichtbeachten dieser Vorsichtsmaßnahmen kann dazu führen, dass
sich die Radmuttern lockern und der Reifen abfällt, was tödliche oder
schwere Verletzungen zur Folge haben kann.
• Ziehen Sie die Radmuttern nach dem Radwechsel so bald wie möglich
mit einem Drehmomentschlüssel auf 103 N·m (10,5 kp·m) an.
• Verwenden Sie bei der Montage eines Reifens nur Radmuttern, die
eigens für den Einsatz mit Ihrem Fahrzeug konzipiert wurden.
• Wenn die Schrauben, Muttergewinde und Bolzenbohrungen des Fahr-
zeugs Risse oder Verformungen aufweisen, lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
• Achten Sie beim Anbringen der Radmuttern darauf, dass der verjüngte
Teil nach innen zeigt. (S. 495)
• Bringen Sie keine stark beschädigten Radzierblenden wieder am Rad
an, da sich diese während der Fahrt lösen können.

590 5-2. Maßnahmen im Notfall

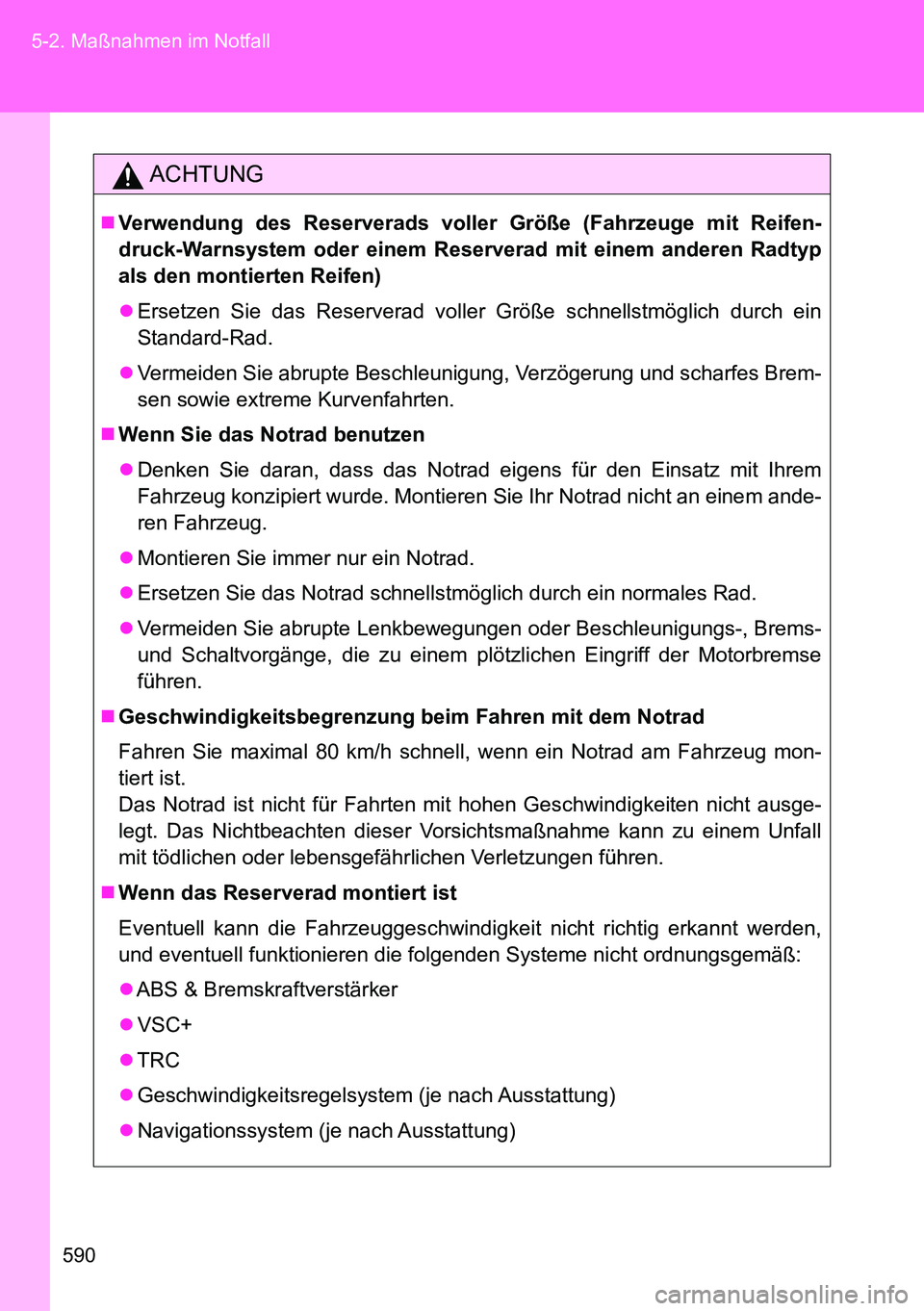

ACHTUNG
Verwendung des Reserverads voller Größe (Fahrzeuge mit Reifen-
druck-Warnsystem oder einem Reserverad mit einem anderen Radtyp
als den montierten Reifen)
Ersetzen Sie das Reserverad voller Größe schnellstmöglich durch ein
Standard-Rad.
Vermeiden Sie abrupte Beschleunigung, Verzögerung und scharfes Brem-
sen sowie extreme Kurvenfahrten.
Wenn Sie das Notrad benutzen
Denken Sie daran, dass das Notrad eigens für den Einsatz mit Ihrem
Fahrzeug konzipiert wurde. Montieren Sie Ihr Notrad nicht an einem ande-
ren Fahrzeug.
Montieren Sie immer nur ein Notrad.
Ersetzen Sie das Notrad schnellstmöglich durch ein normales Rad.
Vermeiden Sie abrupte Lenkbewegungen oder Beschleunigungs-, Brems-
und Schaltvorgänge, die zu einem plötzlichen Eingriff der Motorbremse
führen.
Geschwindigkeitsbegrenzung beim Fahren mit dem Notrad
Fahren Sie maximal 80 km/h schnell, wenn ein Notrad am Fahrzeug mon-
tiert ist.
Das Notrad ist nicht für Fahrten mit hohen Geschwindigkeiten nicht ausge-
legt. Das Nichtbeachten dieser Vorsichtsmaßnahme kann zu einem Unfall
mit tödlichen oder lebensgefährlichen Verletzungen führen.
Wenn das Reserverad montiert ist
Eventuell kann die Fahrzeuggeschwindigkeit nicht richtig erkannt werden,
und eventuell funktionieren die folgenden Systeme nicht ordnungsgemäß:
ABS & Bremskraftverstärker
VSC+
TRC
Geschwindigkeitsregelsystem (je nach Ausstattung)
Navigationssystem (je nach Ausstattung)

5
591 5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

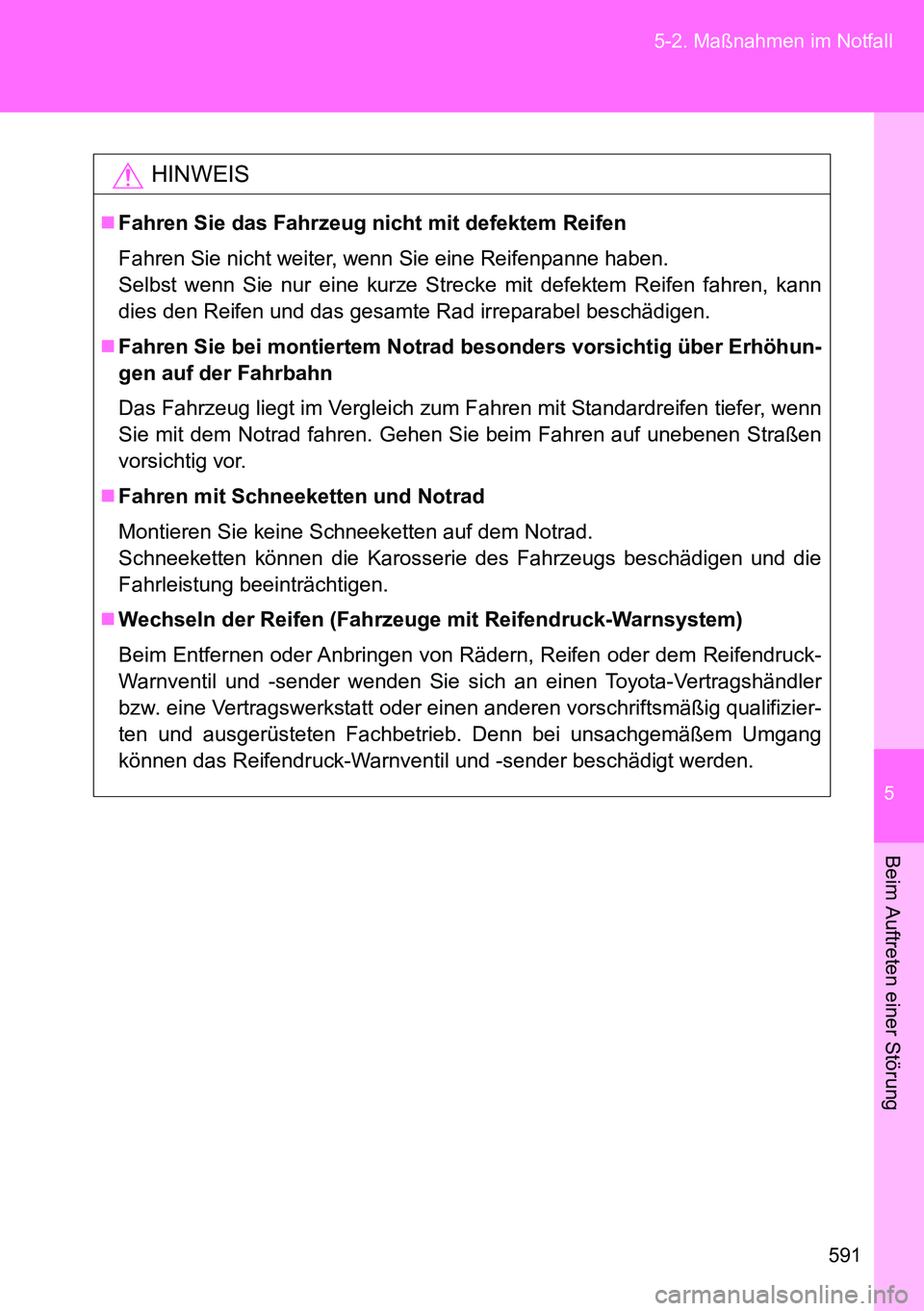

HINWEIS
Fahren Sie das Fahrzeug nicht mit defektem Reifen
Fahren Sie nicht weiter, wenn Sie eine Reifenpanne haben.
Selbst wenn Sie nur eine kurze Strecke mit defektem Reifen fahren, kann
dies den Reifen und das gesamte Rad irreparabel beschädigen.
Fahren Sie bei montiertem Notrad besonders vorsichtig über Erhöhun-
gen auf der Fahrbahn
Das Fahrzeug liegt im Vergleich zum Fahren mit Standardreifen tiefer, wenn
Sie mit dem Notrad fahren. Gehen Sie beim Fahren auf unebenen Straßen
vorsichtig vor.
Fahren mit Schneeketten und Notrad
Montieren Sie keine Schneeketten auf dem Notrad.
Schneeketten können die Karosserie des Fahrzeugs beschädigen und die
Fahrleistung beeinträchtigen.
Wechseln der Reifen (Fahrzeuge mit Reifendruck-Warnsystem)
Beim Entfernen oder Anbringen von Rädern, Reifen oder dem Reifendruck-
Warnventil und -sender wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizier-
ten und ausgerüsteten Fachbetrieb. Denn bei unsachgemäßem Umgang
können das Reifendruck-Warnventil und -sender beschädigt werden.
