2014 TOYOTA VERSO Betriebsanleitungen (in German)

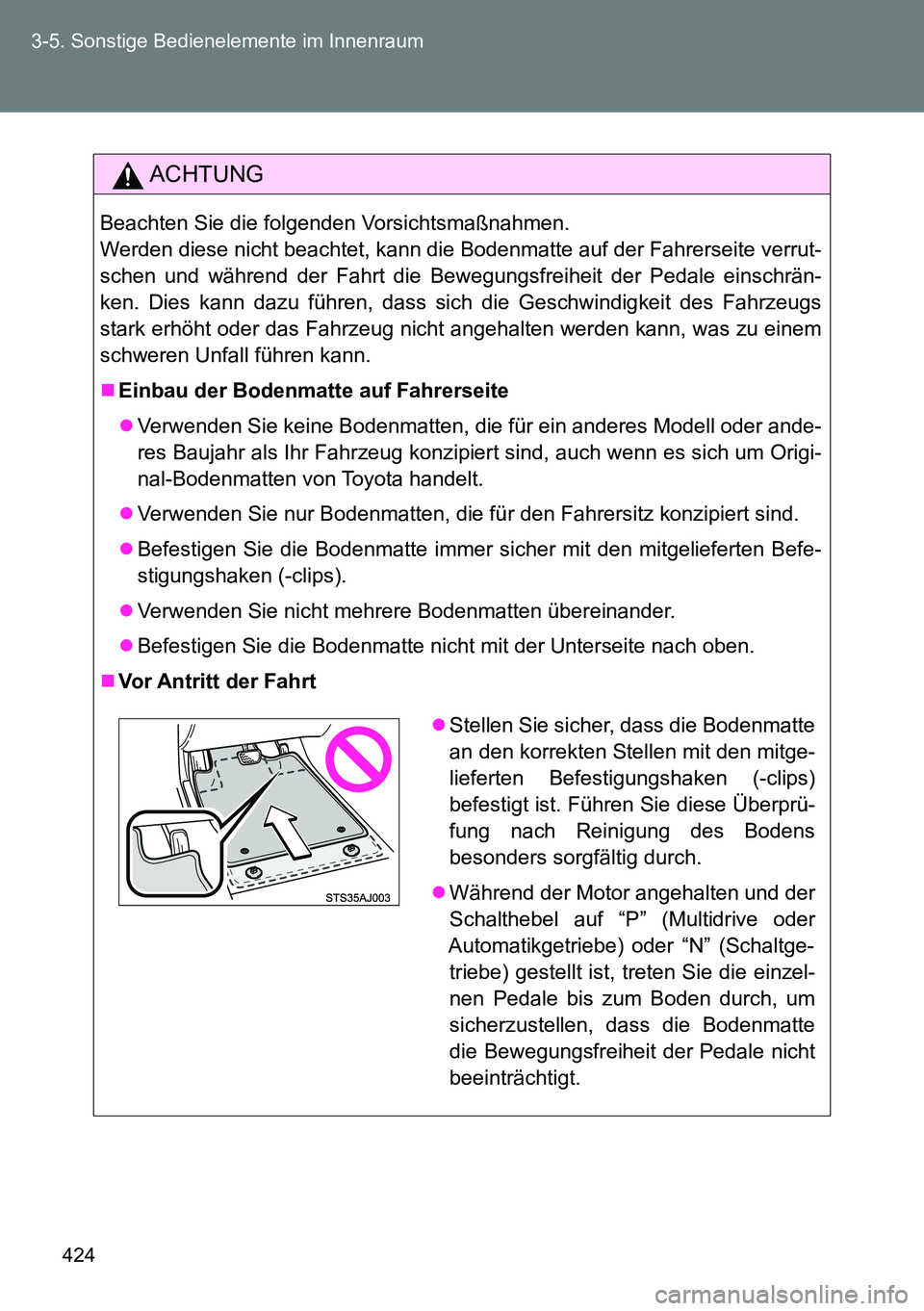

424 3-5. Sonstige Bedienelemente im Innenraum
ACHTUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Werden diese nicht beachtet, kann die Bodenmatte auf der Fahrerseite verrut-
schen und während der Fahrt die Bewegungsfreiheit der Pedale einschrän-
ken. Dies kann dazu führen, dass sich die Geschwindigkeit des Fahrzeugs
stark erhöht oder das Fahrzeug nicht angehalten werden kann, was zu einem
schweren Unfall führen kann.
Einbau der Bodenmatte auf Fahrerseite
Verwenden Sie keine Bodenmatten, die für ein anderes Modell oder ande-
res Baujahr als Ihr Fahrzeug konzipiert sind, auch wenn es sich um Origi-
nal-Bodenmatten von Toyota handelt.
Verwenden Sie nur Bodenmatten, die für den Fahrersitz konzipiert sind.
Befestigen Sie die Bodenmatte immer sicher mit den mitgelieferten Befe-
stigungshaken (-clips).
Verwenden Sie nicht mehrere Bodenmatten übereinander.
Befestigen Sie die Bodenmatte nicht mit der Unterseite nach oben.
Vor Antritt der Fahrt
Stellen Sie sicher, dass die Bodenmatte
an den korrekten Stellen mit den mitge-
lieferten Befestigungshaken (-clips)
befestigt ist. Führen Sie diese Überprü-
fung nach Reinigung des Bodens
besonders sorgfältig durch.
Während der Motor angehalten und der
Schalthebel auf “P” (Multidrive oder
Automatikgetriebe) oder “N” (Schaltge-
triebe) gestellt ist, treten Sie die einzel-
nen Pedale bis zum Boden durch, um
sicherzustellen, dass die Bodenmatte
die Bewegungsfreiheit der Pedale nicht
beeinträchtigt.

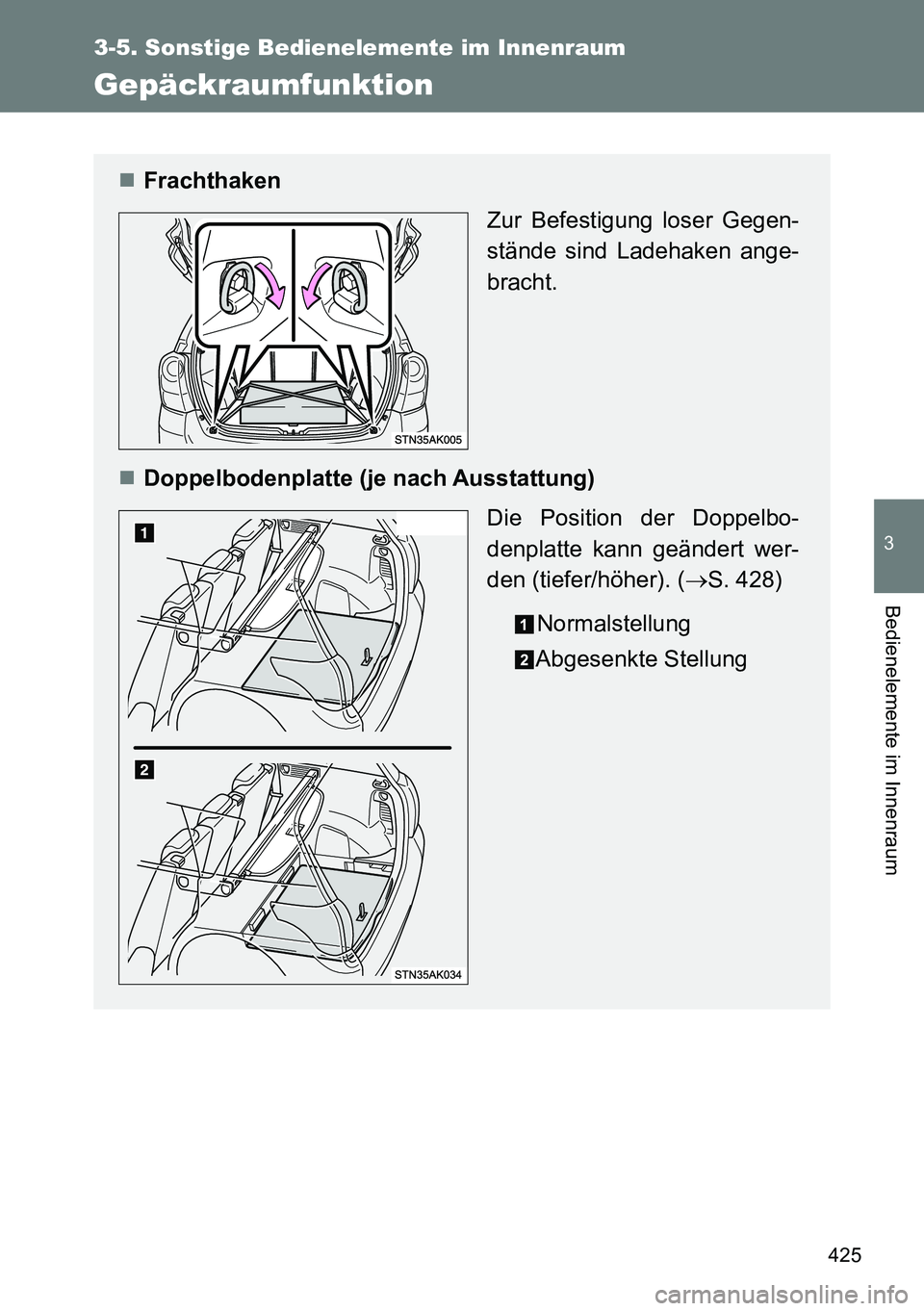

425
3-5. Sonstige Bedienelemente im Innenraum
3
Bedienelemente im Innenraum
Gepäckraumfunktion
Frachthaken
Zur Befestigung loser Gegen-
stände sind Ladehaken ange-
bracht.
Doppelbodenplatte (je nach Ausstattung)
Die Position der Doppelbo-
denplatte kann geändert wer-
den (tiefer/höher). (S. 428)
Normalstellung
Abgesenkte Stellung

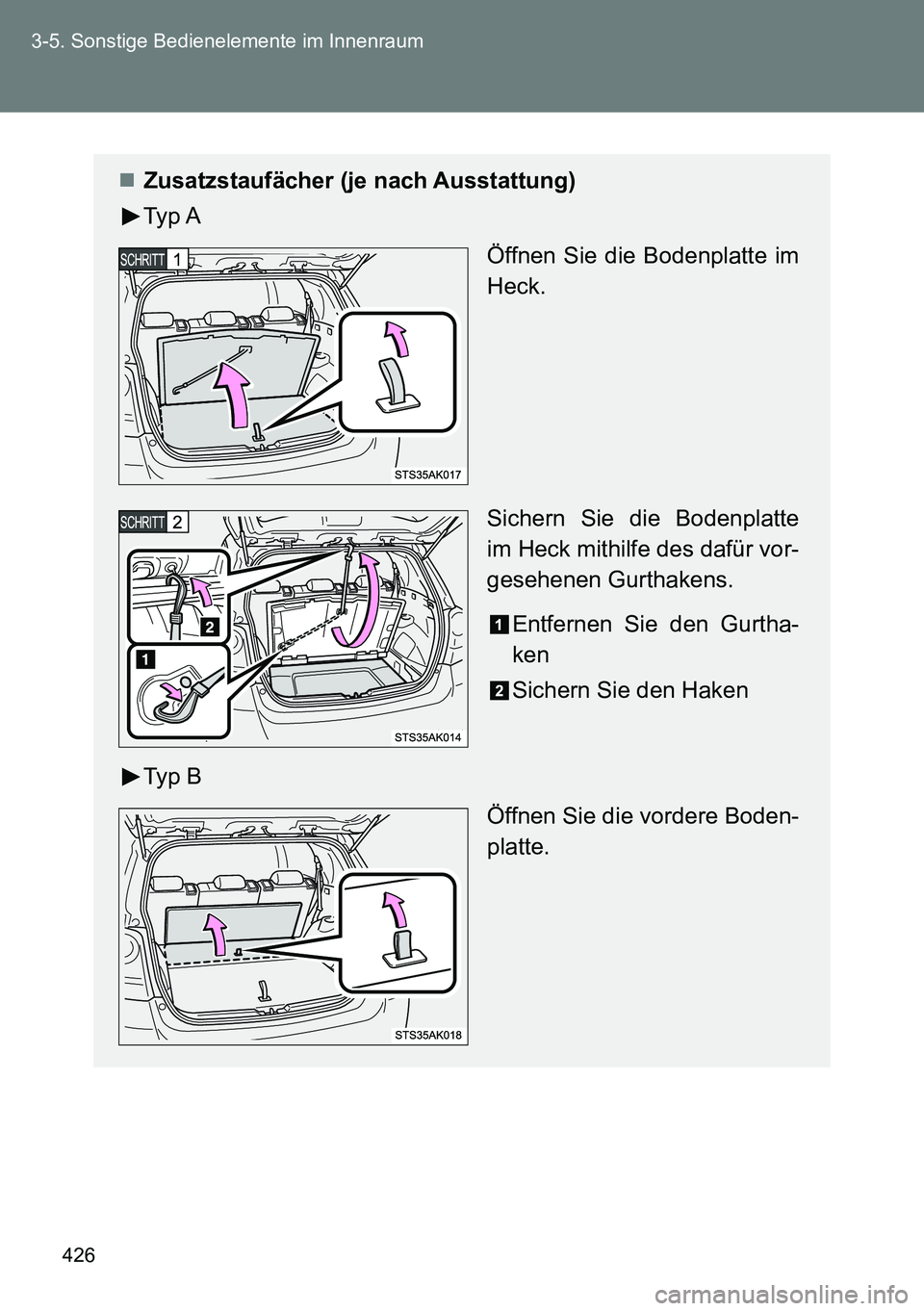

426 3-5. Sonstige Bedienelemente im Innenraum
Zusatzstaufächer (je nach Ausstattung)
Typ A
Öffnen Sie die Bodenplatte im
Heck.
Sichern Sie die Bodenplatte
im Heck mithilfe des dafür vor-
gesehenen Gurthakens.
Entfernen Sie den Gurtha-
ken
Sichern Sie den Haken
Typ B
Öffnen Sie die vordere Boden-
platte.

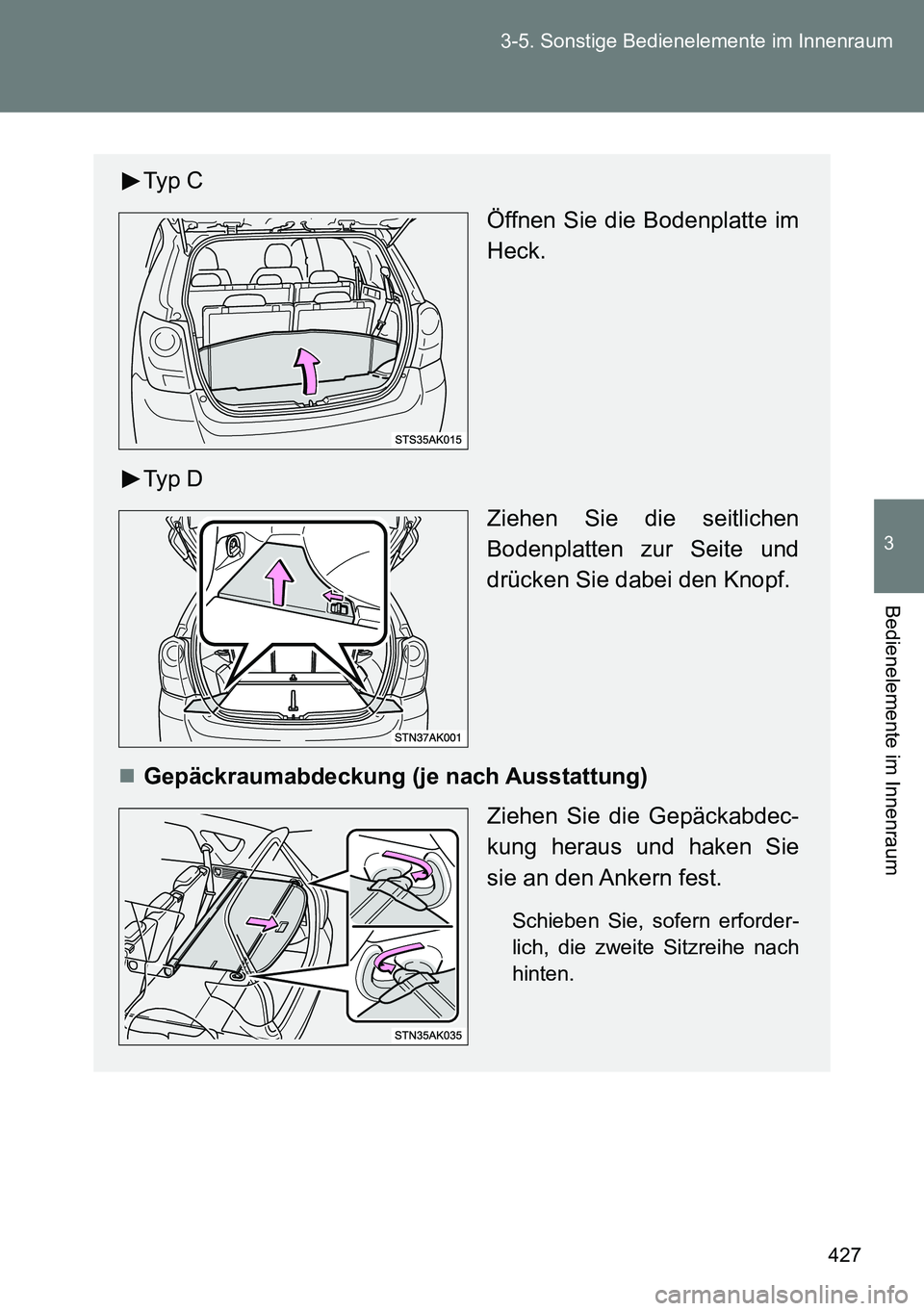

427 3-5. Sonstige Bedienelemente im Innenraum
3
Bedienelemente im Innenraum
Typ C
Öffnen Sie die Bodenplatte im
Heck.
Typ D
Ziehen Sie die seitlichen
Bodenplatten zur Seite und
drücken Sie dabei den Knopf.
Gepäckraumabdeckung (je nach Ausstattung)
Ziehen Sie die Gepäckabdec-
kung heraus und haken Sie
sie an den Ankern fest.
Schieben Sie, sofern erforder-
lich, die zweite Sitzreihe nach
hinten.

428 3-5. Sonstige Bedienelemente im Innenraum
Absenken der Doppelbodenplatte
Heben Sie die hintere Boden-
platte an und ziehen Sie sie
leicht zurück.
Bringen Sie die Bodenplatte an
der unteren Position an, indem
Sie die Vorderkante nach unten
und vorn schieben, wie in der
Abbildung gezeigt.
Abnehmen der Gepäckraumabdeckung
Die Gepäckabdeckung kann folgendermaßen abgenommen werden.
Drücken Sie die linke Seite der
Gepäckabdeckung nach innen,
während Sie die rechte Seite
festhalten. Heben Sie anschlie-
ßend die rechte Seite an und zie-
hen Sie die Gepäckabdeckung
heraus.

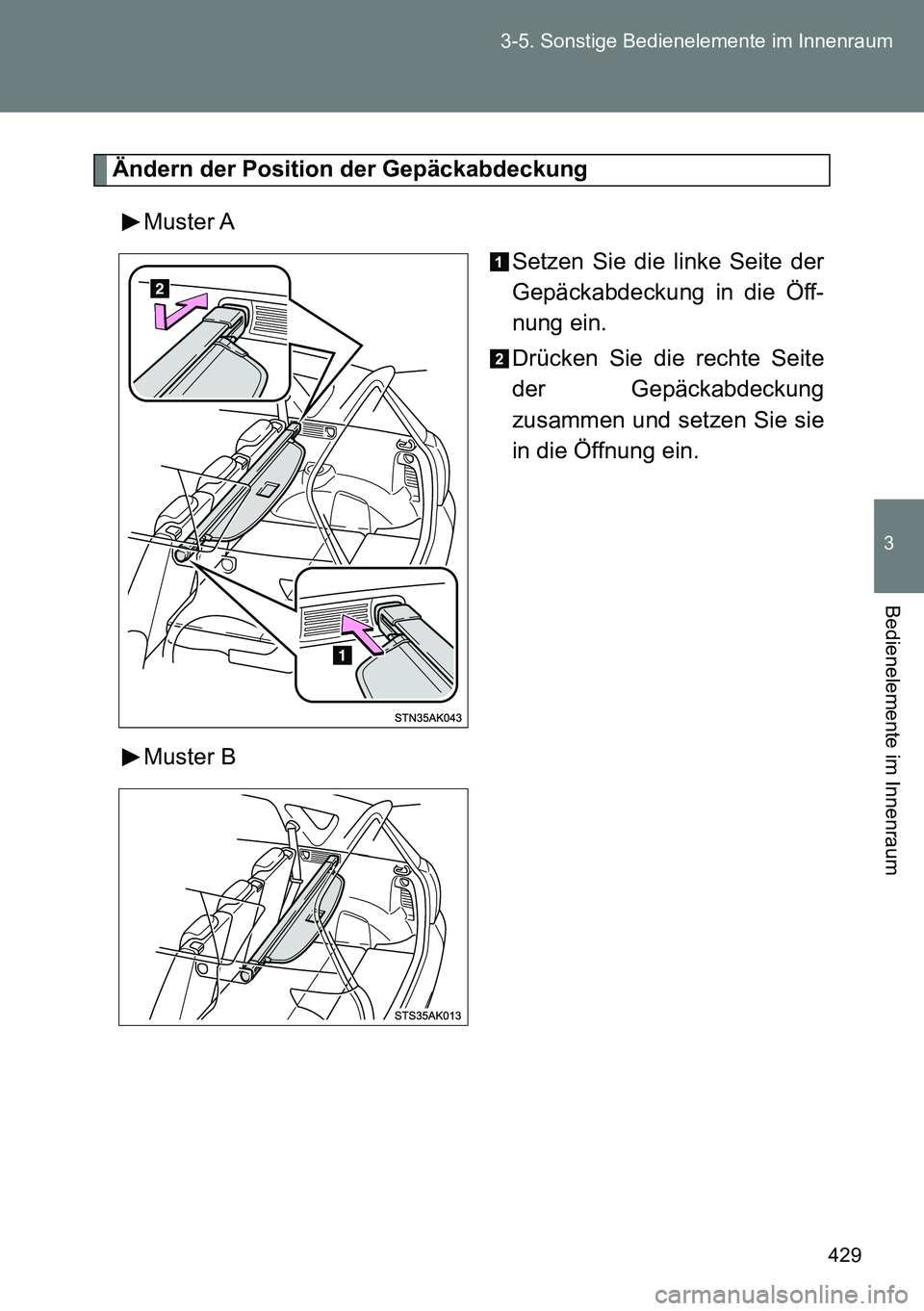

429 3-5. Sonstige Bedienelemente im Innenraum
3
Bedienelemente im Innenraum
Ändern der Position der Gepäckabdeckung
Muster A
Setzen Sie die linke Seite der
Gepäckabdeckung in die Öff-
nung ein.
Drücken Sie die rechte Seite
der Gepäckabdeckung
zusammen und setzen Sie sie
in die Öffnung ein.
Muster B

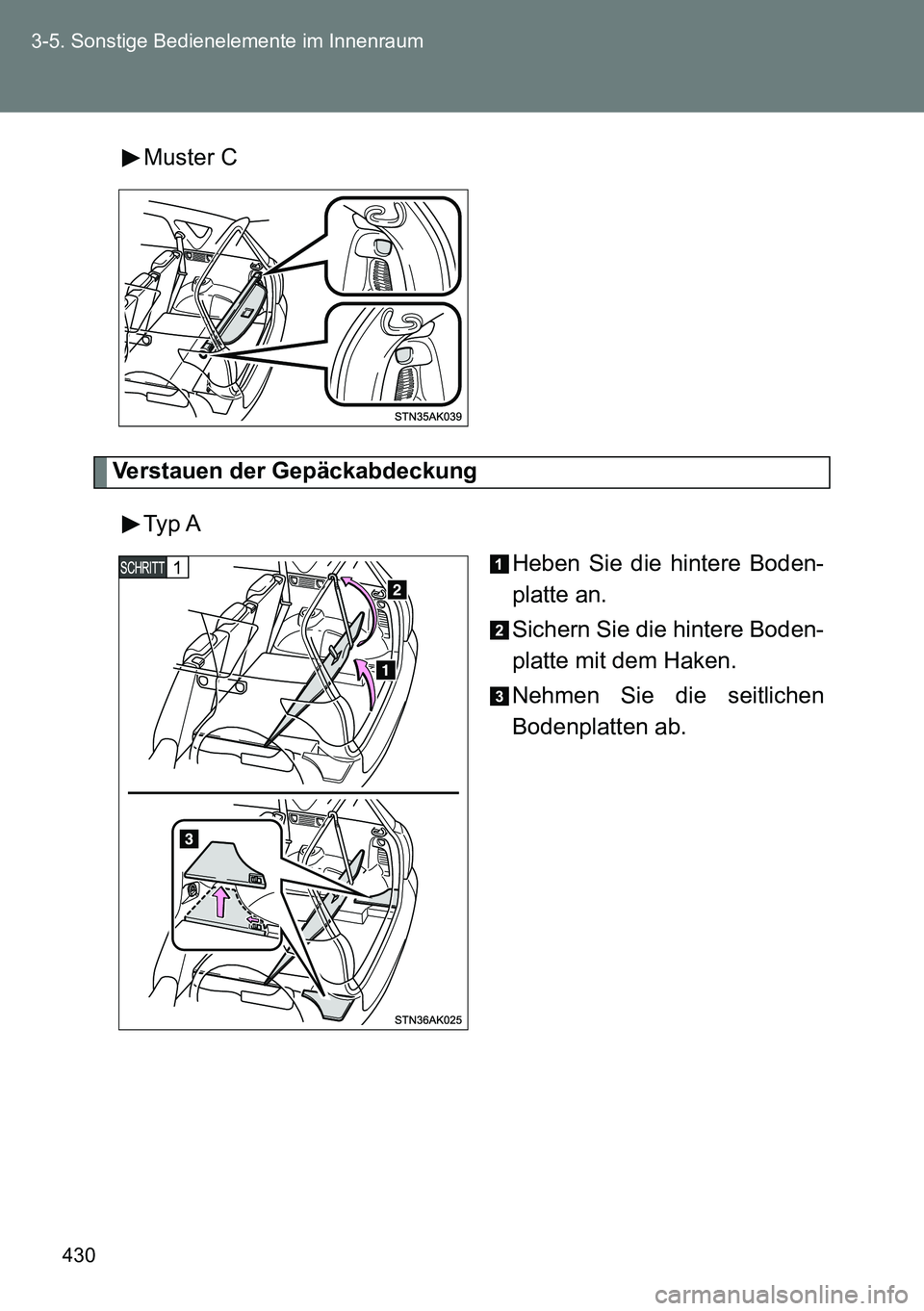

430 3-5. Sonstige Bedienelemente im Innenraum
Muster C
Verstauen der Gepäckabdeckung
Typ A
Heben Sie die hintere Boden-
platte an.
Sichern Sie die hintere Boden-
platte mit dem Haken.
Nehmen Sie die seitlichen
Bodenplatten ab.

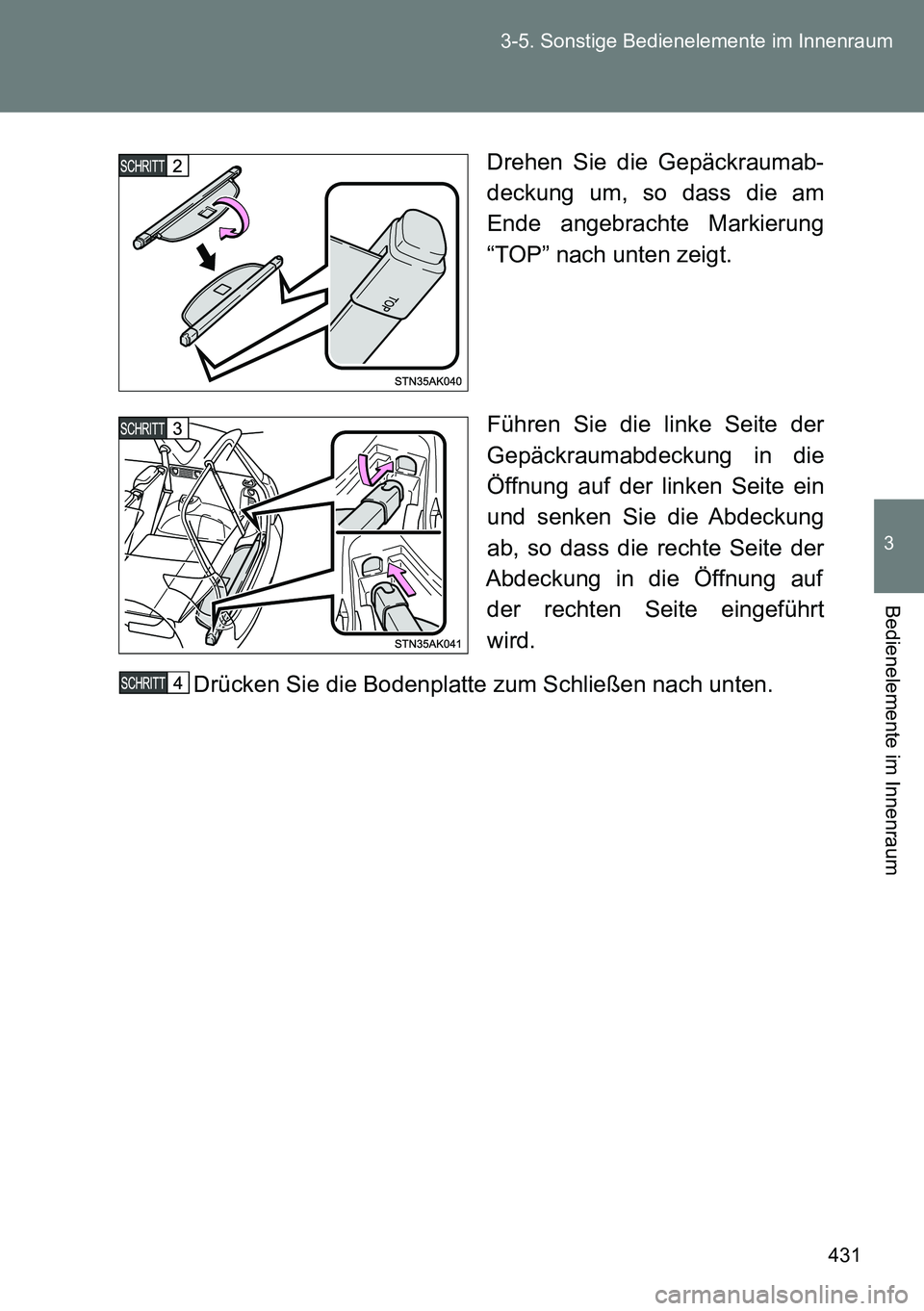

431 3-5. Sonstige Bedienelemente im Innenraum
3
Bedienelemente im Innenraum
Drehen Sie die Gepäckraumab-
deckung um, so dass die am
Ende angebrachte Markierung
“TOP” nach unten zeigt.
Führen Sie die linke Seite der
Gepäckraumabdeckung in die
Öffnung auf der linken Seite ein
und senken Sie die Abdeckung
ab, so dass die rechte Seite der
Abdeckung in die Öffnung auf
der rechten Seite eingeführt
wird.
Drücken Sie die Bodenplatte zum Schließen nach unten.
