2014 TOYOTA VERSO Betriebsanleitungen (in German)

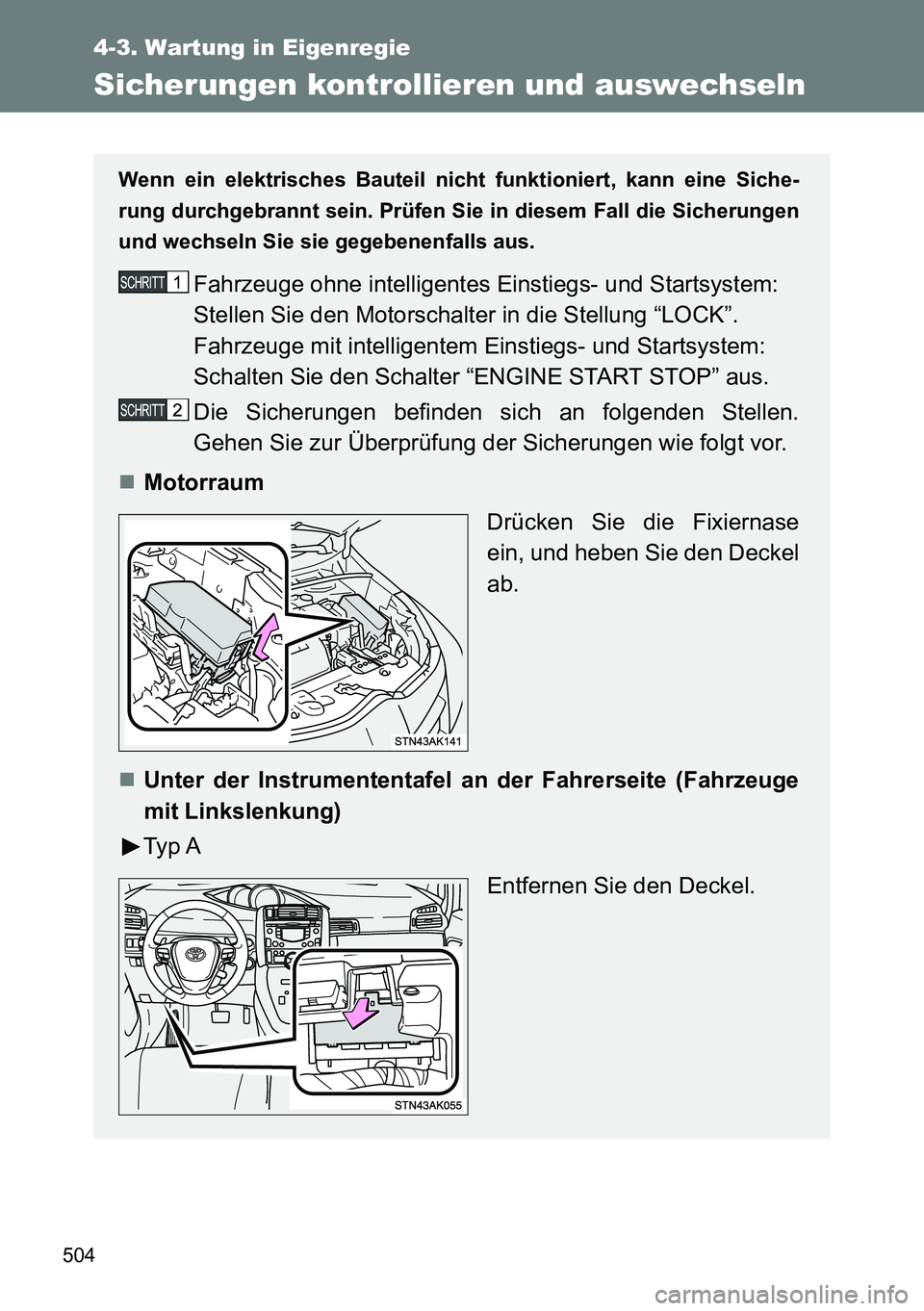

504
4-3. Wartung in Eigenregie
Sicherungen kontrollieren und auswechseln
Wenn ein elektrisches Bauteil nicht funktioniert, kann eine Siche-
rung durchgebrannt sein. Prüfen Sie in diesem Fall die Sicherungen
und wechseln Sie sie gegebenenfalls aus.
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
Stellen Sie den Motorschalter in die Stellung “LOCK”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
Schalten Sie den Schalter “ENGINE START STOP” aus.
Die Sicherungen befinden sich an folgenden Stellen.
Gehen Sie zur Überprüfung der Sicherungen wie folgt vor.
Motorraum
Drücken Sie die Fixiernase
ein, und heben Sie den Deckel
ab.
Unter der Instrumententafel an der Fahrerseite (Fahrzeuge
mit Linkslenkung)
Typ A
Entfernen Sie den Deckel.

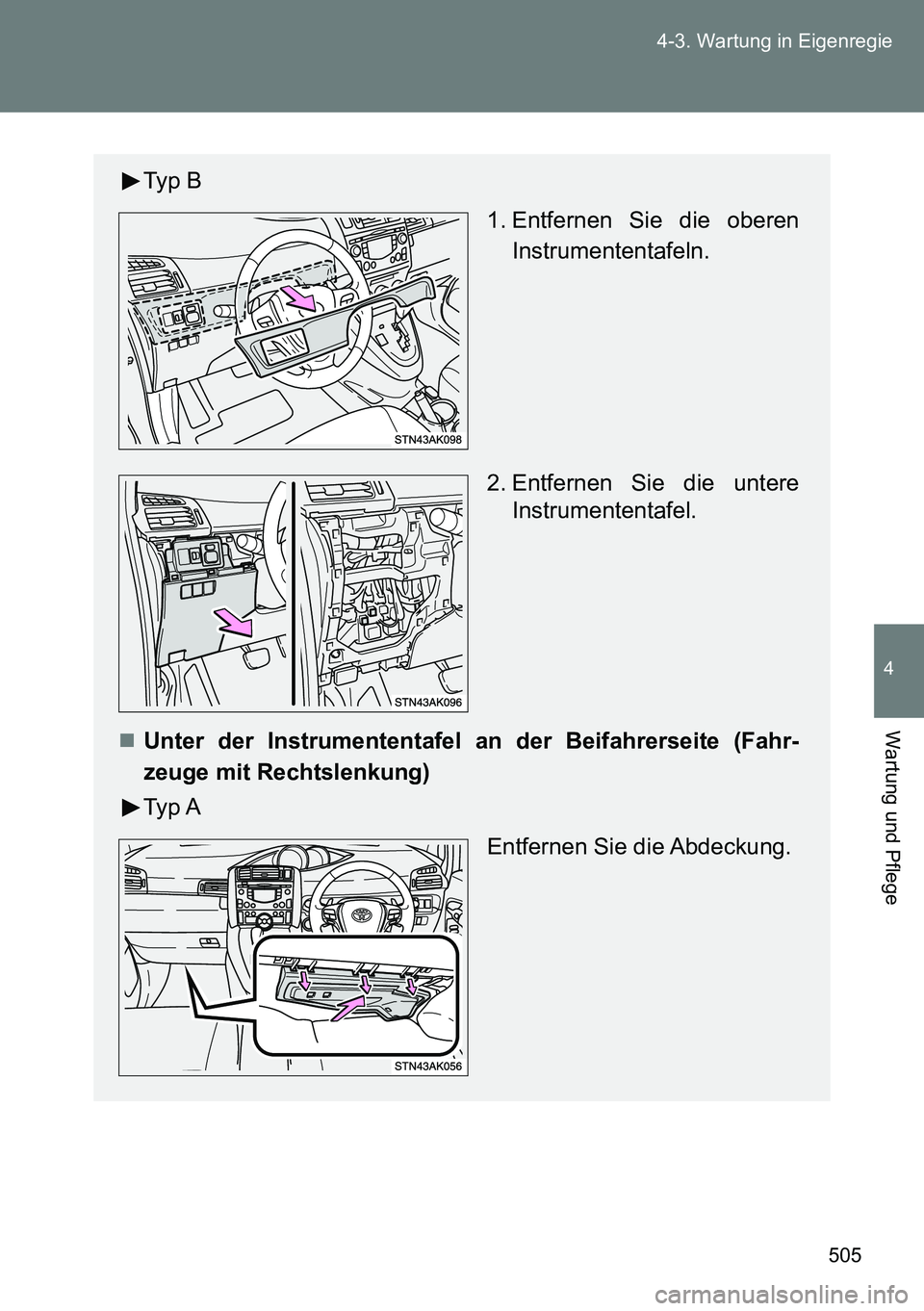

505 4-3. Wartung in Eigenregie
4
Wartung und Pflege
Typ B
1. Entfernen Sie die oberen
Instrumententafeln.
2. Entfernen Sie die untere
Instrumententafel.
Unter der Instrumententafel an der Beifahrerseite (Fahr-
zeuge mit Rechtslenkung)
Typ A
Entfernen Sie die Abdeckung.

506 4-3. Wartung in Eigenregie
Entfernen Sie den Deckel.
Typ B
1. Öffnen Sie das Handschuh-
fach. Schieben Sie die
Klappe ab.
2. Heben Sie das Handschuh-
fach an, um die Klemmen
unten zu lösen, und neh-
men Sie es ab.
Hinweise dazu, welche Sicherung nach einem
Systemausfall überprüft werden muss, finden Sie unter
“Sicherungsplan und Amperezahl” (S. 509).

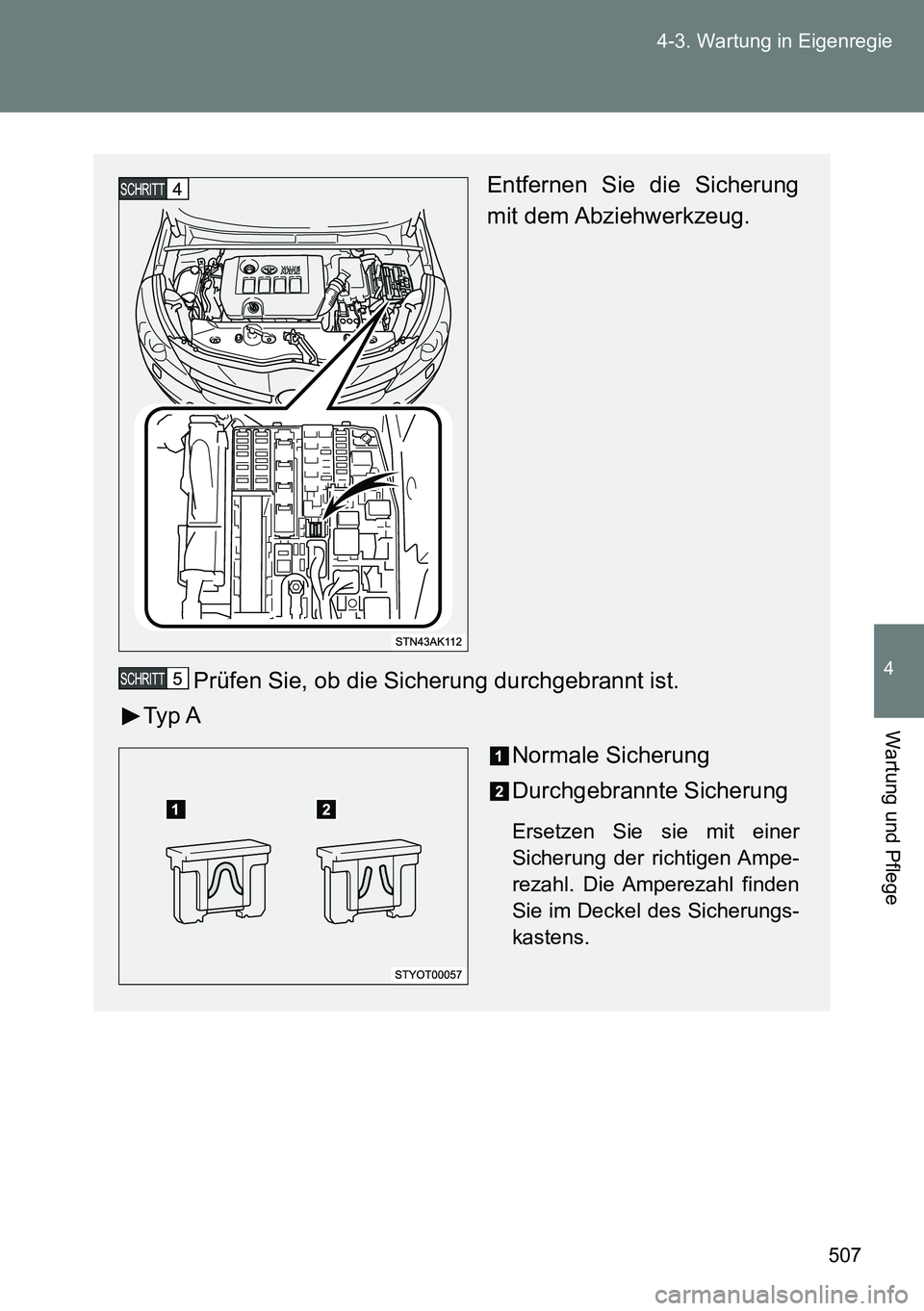

507 4-3. Wartung in Eigenregie
4
Wartung und Pflege
Entfernen Sie die Sicherung
mit dem Abziehwerkzeug.
Prüfen Sie, ob die Sicherung durchgebrannt ist.
Typ A
Normale Sicherung
Durchgebrannte Sicherung
Ersetzen Sie sie mit einer
Sicherung der richtigen Ampe-
rezahl. Die Amperezahl finden
Sie im Deckel des Sicherungs-
kastens.

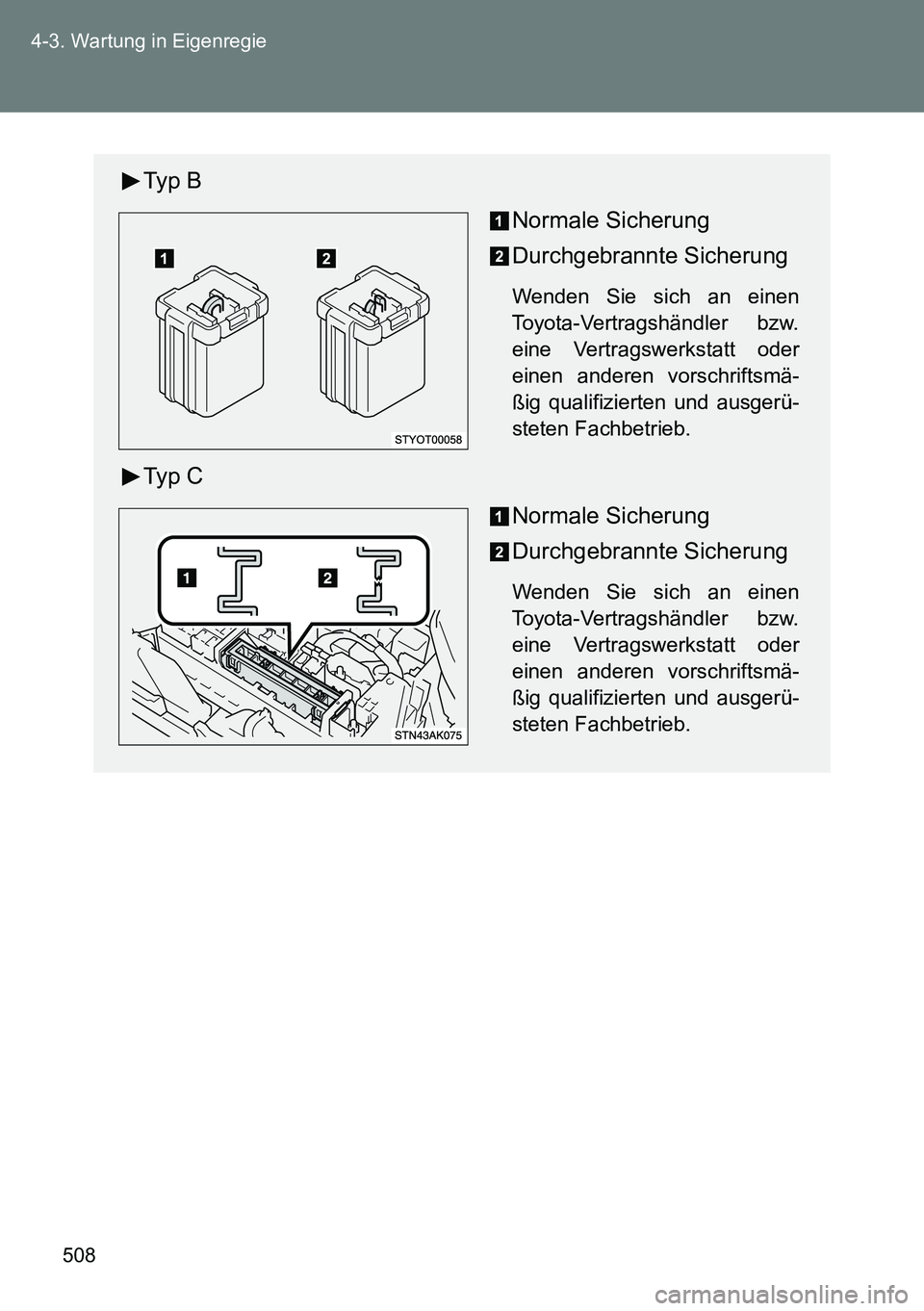

508 4-3. Wartung in Eigenregie
Typ B
Normale Sicherung
Durchgebrannte Sicherung
Wenden Sie sich an einen
Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder
einen anderen vorschriftsmä-
ßig qualifizierten und ausgerü-
steten Fachbetrieb.
Typ C
Normale Sicherung
Durchgebrannte Sicherung
Wenden Sie sich an einen
Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder
einen anderen vorschriftsmä-
ßig qualifizierten und ausgerü-
steten Fachbetrieb.

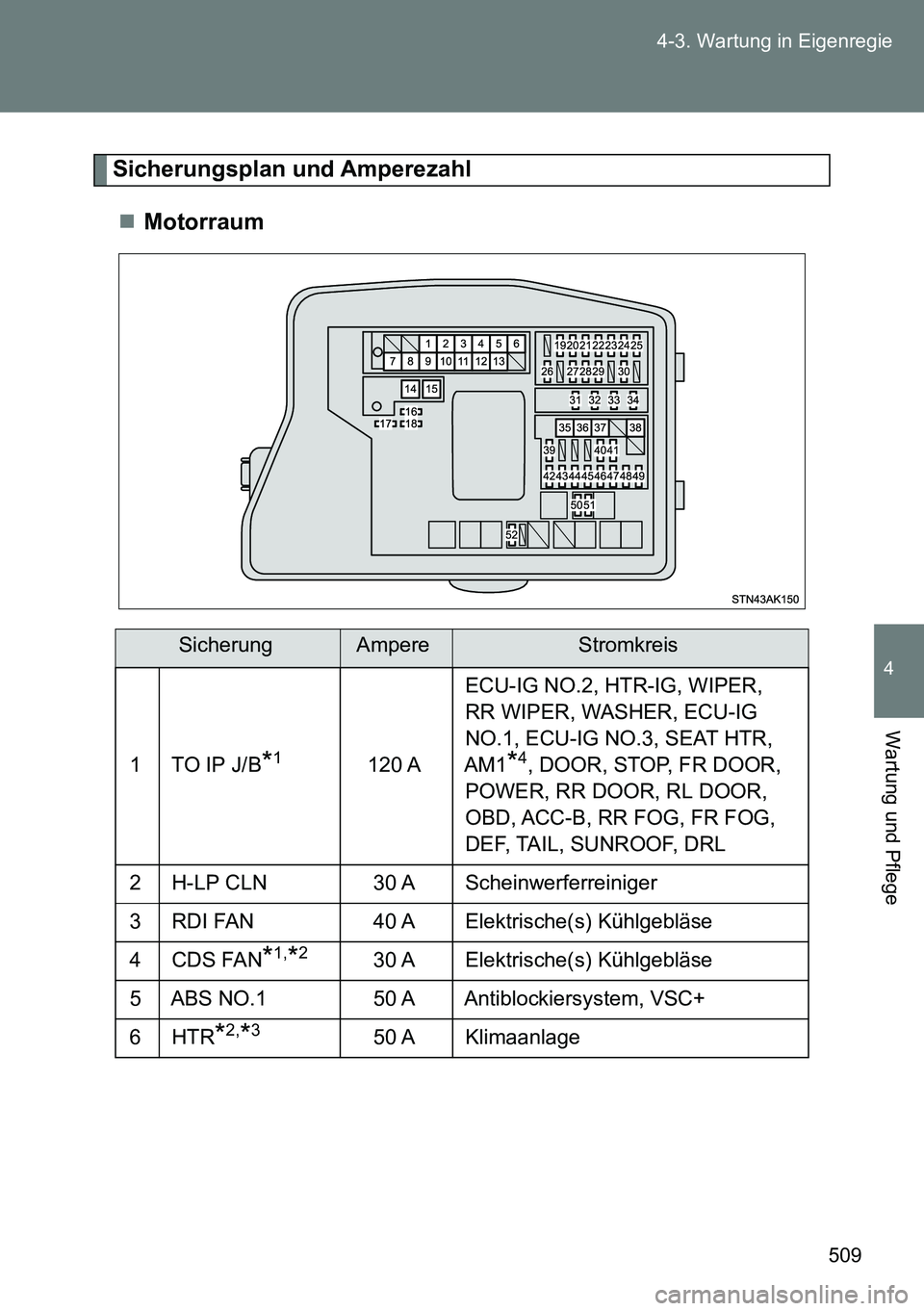

509 4-3. Wartung in Eigenregie
4
Wartung und Pflege
Sicherungsplan und Amperezahl
Motorraum
SicherungAmpereStromkreis
1TO IP J/B*1120 AECU-IG NO.2, HTR-IG, WIPER,
RR WIPER, WASHER, ECU-IG
NO.1, ECU-IG NO.3, SEAT HTR,
AM1*4, DOOR, STOP, FR DOOR,
POWER, RR DOOR, RL DOOR,
OBD, ACC-B, RR FOG, FR FOG,
DEF, TAIL, SUNROOF, DRL
2H-LP CLN30 A Scheinwerferreiniger
3RDI FAN40 A Elektrische(s) Kühlgebläse
4CDS FAN*1,*230 A Elektrische(s) Kühlgebläse
5 ABS NO.1 50 A Antiblockiersystem, VSC+
6 HTR
*2,*350 A Klimaanlage

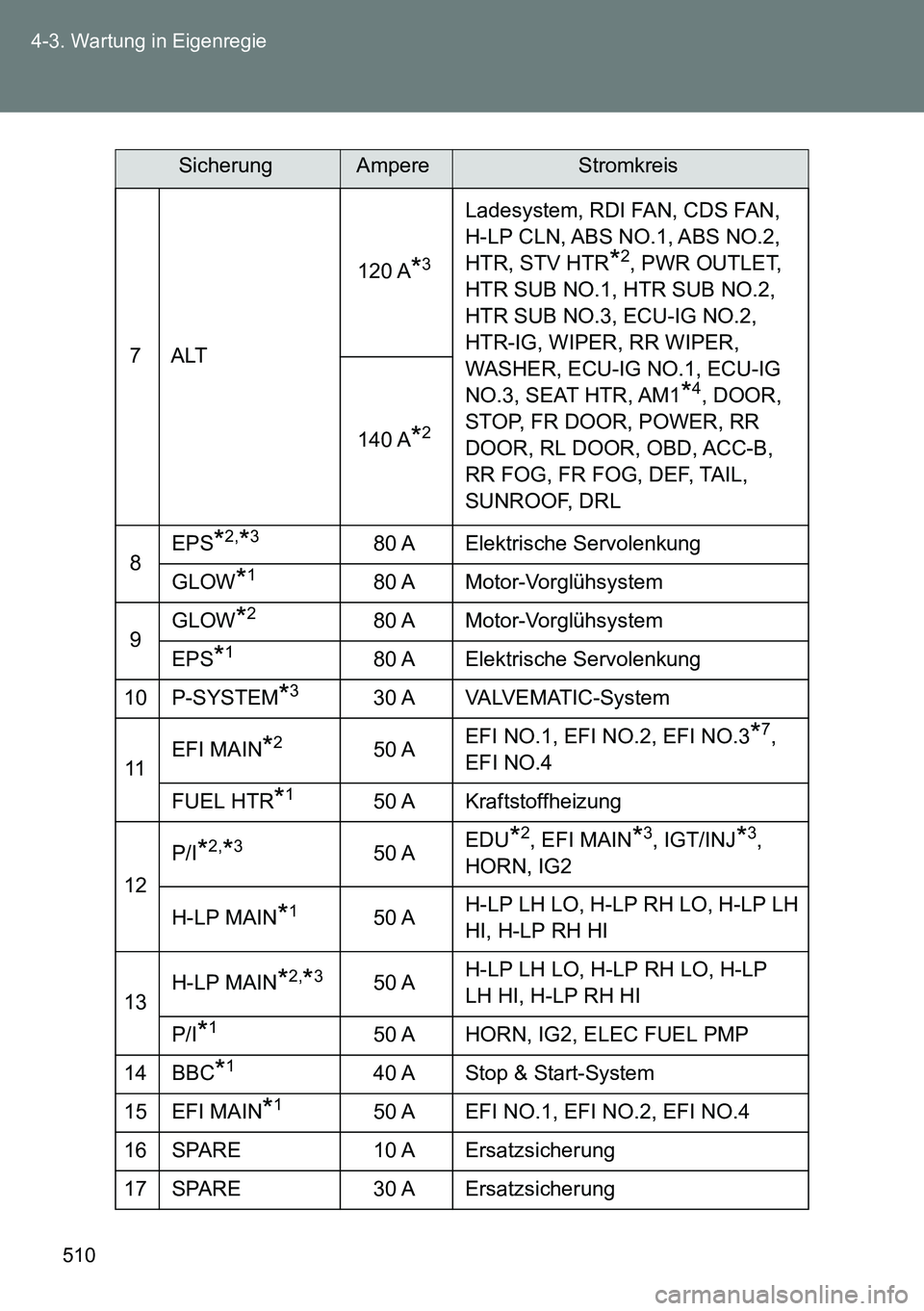

510 4-3. Wartung in Eigenregie
7ALT120 A
*3
Ladesystem, RDI FAN, CDS FAN,
H-LP CLN, ABS NO.1, ABS NO.2,
HTR, STV HTR
*2, PWR OUTLET,
HTR SUB NO.1, HTR SUB NO.2,
HTR SUB NO.3, ECU-IG NO.2,
HTR-IG, WIPER, RR WIPER,
WASHER, ECU-IG NO.1, ECU-IG
NO.3, SEAT HTR, AM1
*4, DOOR,
STOP, FR DOOR, POWER, RR
DOOR, RL DOOR, OBD, ACC-B,
RR FOG, FR FOG, DEF, TAIL,
SUNROOF, DRL 140 A
*2
8EPS*2,*380 A Elektrische Servolenkung
GLOW
*180 A Motor-Vorglühsystem
9GLOW
*280 A Motor-Vorglühsystem
EPS
*180 A Elektrische Servolenkung
10 P-SYSTEM
*330 A VALVEMATIC-System
11EFI MAIN
*250 AEFI NO.1, EFI NO.2, EFI NO.3*7,
EFI NO.4
FUEL HTR
*150 A Kraftstoffheizung
12P/I
*2,*350 AEDU*2, EFI MAIN*3, IGT/INJ*3,
HORN, IG2
H-LP MAIN
*150 AH-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
13H-LP MAIN
*2,*350 AH-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
P/I
*150 A HORN, IG2, ELEC FUEL PMP
14 BBC
*140 A Stop & Start-System
15 EFI MAIN
*150 A EFI NO.1, EFI NO.2, EFI NO.4
16 SPARE 10 A Ersatzsicherung
17 SPARE 30 A Ersatzsicherung
SicherungAmpereStromkreis

511 4-3. Wartung in Eigenregie
4
Wartung und Pflege
18 SPARE 20 A Ersatzsicherung
19 DOOR NO.2 25 A Hauptkarosserie-ECU
20EFI MAIN
NO.2
*1,*27,5 AElektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage
21 ECU-B2 10 AIntelligentes Einstiegs- und Startsy-
stem, Klimaanlage, Elektrische
Fensterheber
22 D.C.C SHORT Kein Stromkreis
23 ECU-B 10 AInstrumente und Anzeigen, Haupt-
ECU, Lenksensor, Doppelsperrsy-
stem, Fernbedienung, Intelligentes
Einstiegs- und Startsystem
24 RAD NO.1
*2,*320 A Audiosystem
25 DOME 10 AGepäckfachleuchte, Fahrga-
straumbeleuchtung, Vordere Tür-
beleuchtung, Fahrgastleuchten/
Innenbeleuchtung, Fußraumleuch-
ten
26 AM2 NO.2 7,5 A Anlassersystem
27 TURN-HAZ 10 AFahrtrichtungsanzeiger, Warnblink-
anlage
28 ETCS
*310 AElektronische Motorleistungssteue-
rung
29 AM2 30 A Anlassersystem
30 STRG LOCK 20 A Lenkschloss
31IGT/INJ
*315 AElektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage EDU
*220 A
SicherungAmpereStromkreis
