2008 TOYOTA FJ CRUISER Manuel du propriétaire (in French)

327
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
FJ CRUISER_D_(L/O_0708)
■
Si la pile de la clé est à plat
Vous pourriez remarquer les problèmes suivants.
●La télécommande ne fonctionnera pas correctement.
● La portée de la télécommande est réduite.
■ Utilisez une pile au lithium de type CR1616
●Vous pouvez acheter des piles chez votre concessionnaire Toyota, dans
une bijouterie ou dans un magasin d’appareils photographiques.
● Ne remplacez la pile que par une pile identique ou équivalente
recommandée par votre concessionnaire Toyota.
● Mettez les piles usagées au rebut en respectant la législation locale en
vigueur.
AT T E N T I O N
■Pile vide et pièces connexes
Ne laissez aucune de ces pièces à proximité des enfants.
Ces pièces sont petites et pourraient provoquer un étouffement si un enfant
les avalait.
NOTE
■Pour permettre un fonctionnement normal après le remplacement de la
pile
Observez les précautions suivantes pour éviter tout accident.
● Ne remplacez la pile qu’avec les mains sèches.
L’humidité pourrait faire rouiller la pile.
● Ne touchez ni ne déplacez aucun composant à l’intérieur de la
télécommande.
● Ne pliez pas les bornes de la pile.
FJCRUISER_D.book 327 ページ ２０１２年１１月９日　金曜日　午後３時４９分

328
4-3. Opérations d’entretien à réaliser soi-même
FJ CRUISER_D_(L/O_0708)
Vérification et remplacement des fusibles
Si certains composants électriques ne fonctionnent pas, il se
pourrait qu’un fusible ait grillé . Si cela se produit, vérifiez et
remplacez les fusibles en question.
Placez le contacteur du moteur en coupant le contact.
Les fusibles sont situés au x emplacements suivants. Pour
les vérifier, suivez la procédure suivante.
■ Compartiment moteur
Ty p e A
Poussez la languette et
soulevez le couvercle.
Type B (si le véhicule en est doté) Poussez la languette et
soulevez le couvercle.
FJCRUISER_D.book 328 ページ ２０１２年１１月９日　金曜日　午後３時４９分

329
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
FJ CRUISER_D_(L/O_0708)
■
Sous le bloc d’instrumentation
Ôtez le couvercle.
Lorsqu’une défaillance du système se produit, consultez la
rubrique “Disposition et ampérage des fusibles” ( →P.332)
pour en savoir davantage sur la vérification des fusibles.
FJCRUISER_D.book 329 ページ ２０１２年１１月９日　金曜日　午後３時４９分

330 4-3. Opérations d’entretien à réaliser soi-même
FJ CRUISER_D_(L/O_0708)
Retirez le fusible à l’aide de
l’extracteur.
Vérifiez si le fusible a grillé.
FJCRUISER_D.book 330 ページ ２０１２年１１月９日　金曜日　午後３時４９分

331
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
FJ CRUISER_D_(L/O_0708)
Ty p e A
Fusible normal
Fusible grillé
Remplacez-le avec un fusible
d’un ampérage identique.
L’ampérage figure sur le
couvercle de la boîte à
fusibles.
Ty p e BFusible normal
Fusible grillé
Remplacez-le avec un fusible
d’un ampérage identique.
L’ampérage figure sur le
couvercle de la boîte à
fusibles.
Ty p e CFusible normal
Fusible grillé
Remplacez-le avec un fusible
d’un ampérage identique.
L’ampérage figure sur le
couvercle de la boîte à
fusibles.
FJCRUISER_D.book 331 ページ ２０１２年１１月９日　金曜日　午後３時４９分

332 4-3. Opérations d’entretien à réaliser soi-même
FJ CRUISER_D_(L/O_0708)
Disposition et ampérage des fusibles■ Compartiment moteur
Ty p e A
Type B (si le véhicule en est doté)
32 34
3130 16 17 18
14
15 13
19 20 22 2321 24 25 2726
33
28 29
54
367
2
8
9
10
12 11 1
FJCRUISER_D.book 332 ページ ２０１２年１１月９日　金曜日　午後３時４９分

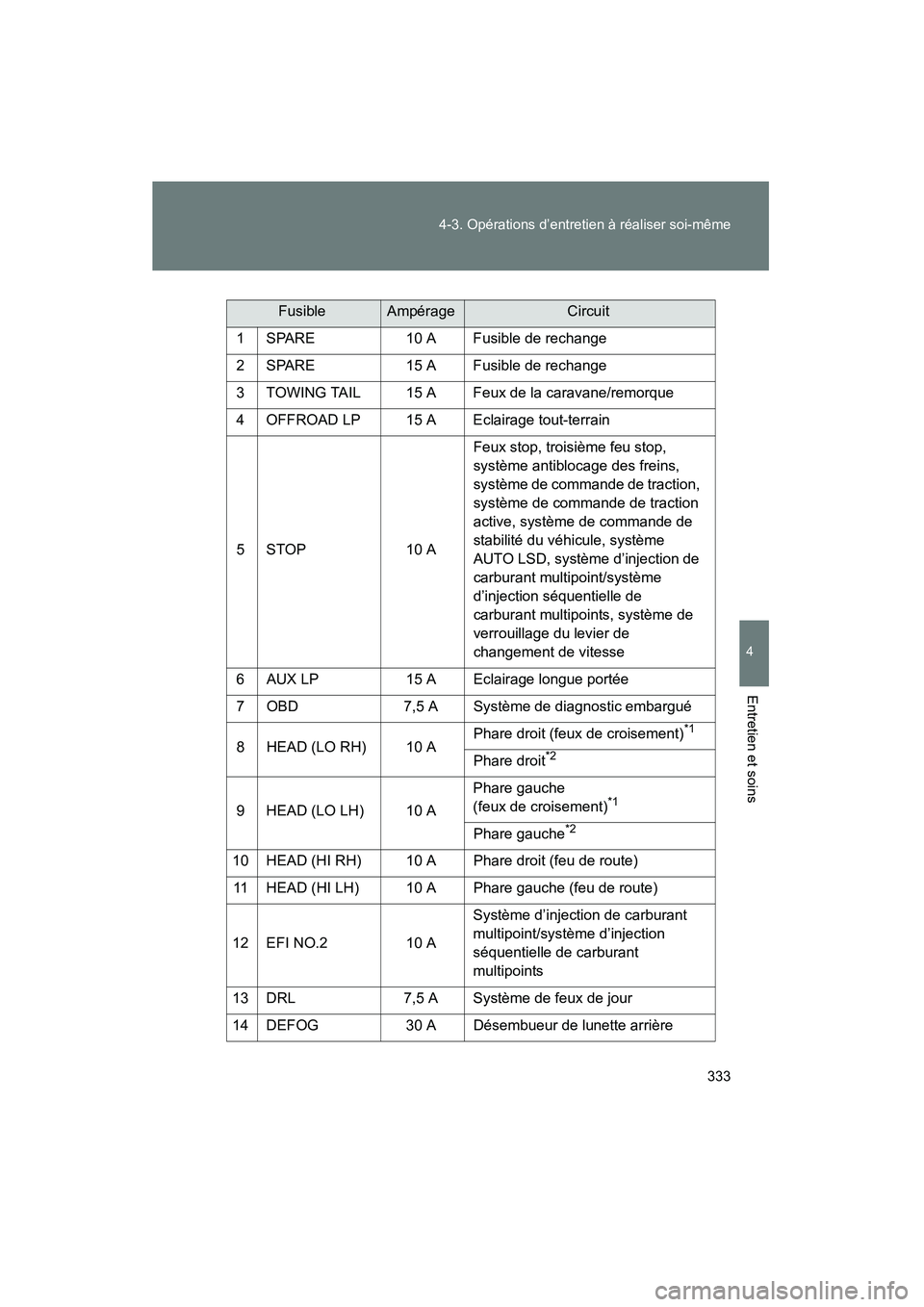

333
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
FJ CRUISER_D_(L/O_0708)
FusibleAmpérageCircuit
1 SPARE 10 A Fusible de rechange
2 SPARE 15 A Fusible de rechange
3 TOWING TAIL 15 A Feux de la caravane/remorque
4 OFFROAD LP 15 A Eclairage tout-terrain
5 STOP 10 AFeux stop, troisième feu stop,
système antiblocage des freins,
système de commande de traction,
système de commande de traction
active, système de commande de
stabilité du véhicule, système
AUTO LSD, système d’injection de
carburant multipoint/système
d’injection séquentielle de
carburant multipoints, système de
verrouillage du levier de
changement de vitesse
6 AUX LP 15 A Eclairage longue portée
7 OBD 7,5 A Système de diagnostic embargué
8 HEAD (LO RH) 10 A Phare droit (feux de croisement)
*1
Phare droit*2
9 HEAD (LO LH) 10 APhare gauche
(feux de croisement)*1
Phare gauche*2
10 HEAD (HI RH) 10 A Phare droit (feu de route)
11 HEAD (HI LH) 10 A Phare gauche (feu de route)
12 EFI NO.2 10 ASystème d’injection de carburant
multipoint/système d’injection
séquentielle de carburant
multipoints
13 DRL 7,5 A Système de feux de jour
14 DEFOG 30 A Désembueur de lunette arrière
FJCRUISER_D.book 333 ページ ２０１２年１１月９日　金曜日　午後３時４９分

334 4-3. Opérations d’entretien à réaliser soi-même
FJ CRUISER_D_(L/O_0708)
15 DEFOG NO.2 7,5 ASystème d’injection de carburant
multipoint/système d’injection
séquentielle de carburant
multipoints
16 DOME 10 AEclairage intérieur, eclairage de
compartiment à bagages, montre,
instrument annexe, compteur et
jauge
17 RADIO NO.1 20 A Système audio
18 ECU-B 10 AClimatisation, système de
communication Multiplex, système
de coussins de sécurité SRS,
système de classification de
l’occupant du siège du passager
avant
19 ALT-S 7,5 A Système de charge
20 HORN 10 A Avertisseur
21 A/F HEATER 15 A Système d’injection de carburant
multipoint/système d’injection
séquentielle de carburant
multipoints
22 TRN-HAZ 15 A Clignotants, feux de détresse
23 ETCS 10 ASystème d’injection de carburant
multipoint/système d’injection
séquentielle de carburant
multipoints, dispositif de
commande èlectronique de
l’accèlèateur
24 EFI 20 AEFI NO.2, système d’injection de
carburant multipoint/système
d’injection séquentielle de
carburant multipoints
FusibleAmpérageCircuit
