2008 TOYOTA FJ CRUISER Manuel du propriétaire (in French)

335
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
FJ CRUISER_D_(L/O_0708)
*1: Véhicules dotés de phares de jour
*2: Véhicules non dotés de phares de jour
25 DR/LCK
20 ASystème de verrouillage de porte,
système de communication
Multiplex
26 TOWING 15 A Convertisseur de remorquage
27 RADIO NO.2 20 A Système audio
28 AM1 50 AACC, ECU-IG, IG1, RR WSH, FR
WIP-WSH, 4WD/DIFF et STA
29 J/B 50 A TAIL, PWR OUTLET, POWER
30 ABS MTR 40 ASystème antiblocage des freins,
système de commande de stabilité
du véhicule, système de
commande de traction, système de
commande de traction active,
système AUTO LSD
31 AM2 30 AIGN et GAUGE, système
d’injection de carburant multipoint/
système d’injection séquentielle de
carburant multipoints, système de
démarrage
32 ABS SOL 30 ASystème antiblocage des freins,
système de commande de stabilité
du véhicule, système de
commande de traction, système de
commande de traction active,
système AUTO LSD
33 ALT 120 AAM1, AC 115V, DEFOG, DEFOG
NO.2, STOP, OBD, J/B, TOWING
TAIL, AUX LP et OFFROAD LP
34 HEATER 60 A Système de climatisation
35 AC 115V 80 A Prise électrique
FusibleAmpérageCircuit
FJCRUISER_D.book 335 ページ ２０１２年１１月９日　金曜日　午後３時４９分

336 4-3. Opérations d’entretien à réaliser soi-même
FJ CRUISER_D_(L/O_0708)■
Sous le bloc d’instrumentation
FusibleAmpérageCircuit
1 IGN 10 ASystème d’injection de carburant
multipoint/système d’injection
séquentielle de carburant
multipoints, système antiblocage
des freins, système de commande
de stabilité du véhicule, système
de commande de traction, système
de commande de traction active,
système AUTO LSD, système de
coussins de sécurité SRS, système
de classification de l’occupant du
siège du passager avant
2 GAUGE 7,5 A Compteur et jauge
3 FR WIP-WSH 30 A Essuie-glace et lave-glace
4 4WD/DIFF 20 A Système à quatre roues motrices,
blocage du différentiel arrière
5 PWR OUTLET 15 A Prise électrique
6 RR WSH 15 AEssuie-glace et lave-glace arrière,
système de communication
Multiplex
1
5678
91 011
12
23 4
FJCRUISER_D.book 336 ページ ２０１２年１１月９日　金曜日　午後３時４９分

337
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
FJ CRUISER_D_(L/O_0708)
7 ECU-IG
10 ASystème antiblocage des freins,
système de commande de stabilité
du véhicule, système de
commande de traction, système de
commande de traction active,
système AUTO LSD, système
d’injection de carburant multipoint/
système d’injection séquentielle de
carburant multipoints, système de
régulateur de vitesse, système de
verrouillage de hayon, système de
verrouillage du levier de
changement de vitesse, système
de communication Multiplex
8 IG1 15 AClignotants, climatisation, système
de charge, contacteur de
désactivation de démarrage à
l’embrayage, système antiblocage
des freins, système de commande
de traction, système de commande
de traction active, système de
commande de stabilité du véhicule,
système AUTO LSD, feux de recul,
système d’aide au stationnement
intuitif, blocage du différentiel
arrière, prise électrique, instrument
annexe, compteur et jauge
9 STA 7,5 ASystème de démarrage, contacteur
de désactivation de démarrage à
l’embrayage, prise électrique
10 TAIL 10 AFeux arrière, eclairage de plaque
d’immatriculation, feux de position,
commande d’éclairage du tableau
de bord, eclairages
FusibleAmpérageCircuit
FJCRUISER_D.book 337 ページ ２０１２年１１月９日　金曜日　午後３時４９分

338 4-3. Opérations d’entretien à réaliser soi-même
FJ CRUISER_D_(L/O_0708)
11 A C C7 , 5 ASystème de verrouillage du levier
de changement de vitesse,
rétroviseurs extérieurs, système
audio, prise électrique, montre,
instrument annexe, système de
communication Multiplex
12 POWER 30 A Vitres électriques
■ Après avoir remplacé un fusible
●Si la lampe ne s’allume toujours pas après le remplacement du fusible, il
faudra peut-être remplacer une ampoule. (→ P.340)
● Si le fusible grille à nouveau, faites vérifier votre véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge dans l’un des circuits
Les fusibles sont conçus pour griller afin de protéger le faisceau de câblage
contre tout dégât.
AT T E N T I O N
■Pour éviter tout risque de panne et d’incendie
Veuillez observer les précautions suivantes.
Les négliger pourrait endommager le véhicule et occasionner des blessures
graves ou un incendie.
●N’utilisez jamais de fusible d’ampérage supérieur à celui prescrit ou
d’autre objet qui ne soit pas un fusible.
● Utilisez toujours un fusible Toyota d’origine ou un fusible équivalent.
Ne remplacez jamais un fusible avec un simple câble, même
provisoirement.
Cela pourrait occasionner des dommages importants, voire un incendie.
● Ne jamais modifier un fusible ni la boîte à fusibles.
FusibleAmpérageCircuit
FJCRUISER_D.book 338 ページ ２０１２年１１月９日　金曜日　午後３時４９分

339
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
FJ CRUISER_D_(L/O_0708)
NOTE
■
Avant de remplacer un fusible
Demandez à votre concessionnaire Toyota de trouver l’origine de la
surcharge électrique et de faire la réparation dès que possible.
FJCRUISER_D.book 339 ページ ２０１２年１１月９日　金曜日　午後３時４９分

340
4-3. Opérations d’entretien à réaliser soi-même
FJ CRUISER_D_(L/O_0708)
Ampoules
Vous pouvez remplacer les ampoules suivantes vous-même. Le
niveau de difficulté du remplacemen t varie selon l’ampoule. Si un
remplacement est nécessaire mais difficile à effectuer, adressez-
vous à votre con cessionnaire Toyota.
Pour plus d’informations concernant le remplacement des autres
ampoules, communiquez avec vo tre concessionnaire Toyota.
■Préparez une ampoule de remplacement.
Vérifiez la puissance (watts) de l’ampoule que vous allez
remplacer. ( →P.403)
■ Emplacement des ampoules avant
Phares
Clignotants/feux de
stationnement avant et
feux latéraux avant
FJCRUISER_D.book 340 ページ ２０１２年１１月９日　金曜日　午後３時４９分

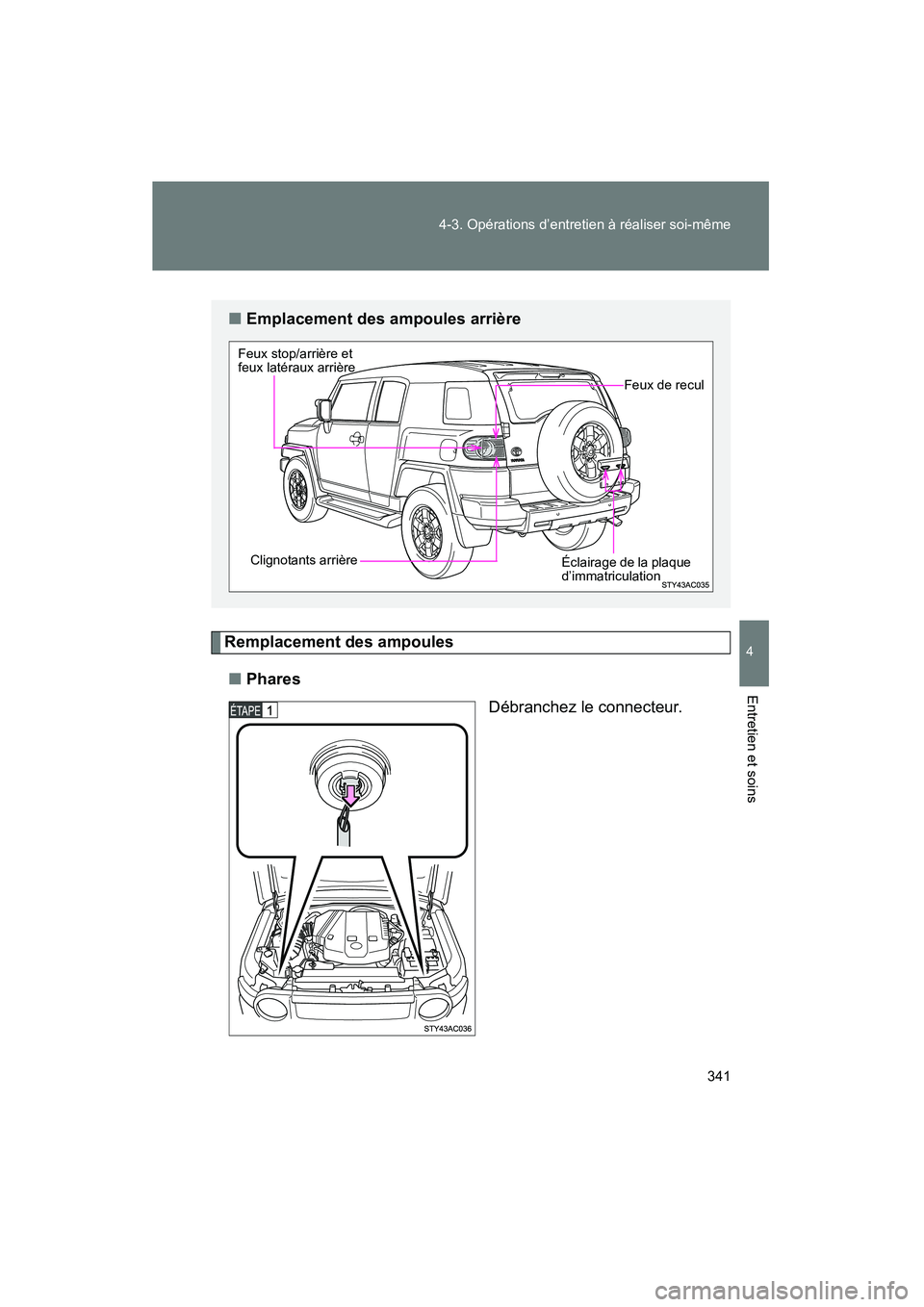

341
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et soins
FJ CRUISER_D_(L/O_0708)
Remplacement des ampoules
■ Phares
Débranchez le connecteur.
■Emplacement des ampoules arrière
Feux stop/arrière et
feux latéraux arrière
Clignotants arrière
Éclairage de la plaque
d’immatriculation
Feux de recul
FJCRUISER_D.book 341 ページ ２０１２年１１月９日　金曜日　午後３時４９分

342 4-3. Opérations d’entretien à réaliser soi-même
FJ CRUISER_D_(L/O_0708)Ôtez le couvercle en
caoutchouc.
Libérez le ressort de retenue de
l’ampoule.
Retirez l’ampoule.
Pour installer une nouvelle
ampoule, alignez les languettes
de l’ampoule et la découpe du
trou de montage.
