2023 TOYOTA RAV4 PLUG-IN HYBRID Návod na použití (in Czech)

567
8
8-2. Postupy v případě nouze
Když nastanou potíže
1 Otevřete podlahovou desku.
( S.453).
2 Vyhákněte upevňovací řemínek
a vyjměte zvedák ven ze spodní
přihrádky.
Po vyjmutí zvedáku upevněte gumový
řemínek jeho zasunutím do otvoru, viz obrázek.
Abyste zvedák ulož ili, otáčejte zvedák
a dotáhněte ho, až se dále nepohybuje. Vložte ho do spodní přihrádky a ho za-
jistěte na místě gumovým řemínkem.
Vyjměte nářadí.
VÝSTRAHA
●Nedávejte žádnou část těla pod vo-
zidlo, když je podepřeno zvedákem.
●Když je vozidlo podepřeno zvedá-
kem, nestartujte hybridní systém
ani nepopojíždějte s vozidlem.
●Nezvedejte vozidlo, pokud je někdo
uvnitř.
●Když zvedáte vozidlo, nedávejte
žádné předměty na nebo pod zve-
dák.
●Nezvedejte vozidl o do větší výšky,
než která je pot řeba pro výměnu kola.
●Použijte montážní s tojan, pokud je nutné se dostat pod vozidlo.
●Zastavte vozidlo na pevném, plochém a rovném podkladu, pevně
zabrzděte parkovací brzdu a řadicí
páku přesuňte do P. Pokud je to ne- zbytné, podložte kolo, které je dia-
gonálně naproti kolu, které budete
měnit.
●Když vozidlo spouštíte dolů, ujistěte
se, že v blízkosti vo zidla nikdo není. Pokud jsou v blízkosti osoby, před
spuštěním je ústně varujte.
Vyjmutí zvedáku
Vyjmutí nářadí

5688-2. Postupy v případě nouze
1Vyjměte spodní přihrádku.
2 Povolte středový držák, který
zajišťuje rezervní kolo, a pak
vyjměte rezervní kolo.
1 Zaklínujte kola.
2 Mírně povolte matice kola (jed-
na otáčka).
Vyjmutí rezervního kola
VÝSTRAHA
■Když ukládáte rezervní kolo
Dejte pozor, abyste si neskřípli prsty
nebo jiné části těla mezi rezervní kolo a karoserii vozidla.
Výměna kola s defektem
Kolo s defektemUmístění klínu
Přední levá stranaZa pravým zadním ko-lem
Přední pra-vá stranaZa levým zadním kolem
Zadní levá stranaPřed předním pravým kolem
Zadní pravá stranaPřed předním levým ko-lem

569
8
8-2. Postupy v případě nouze
Když nastanou potíže

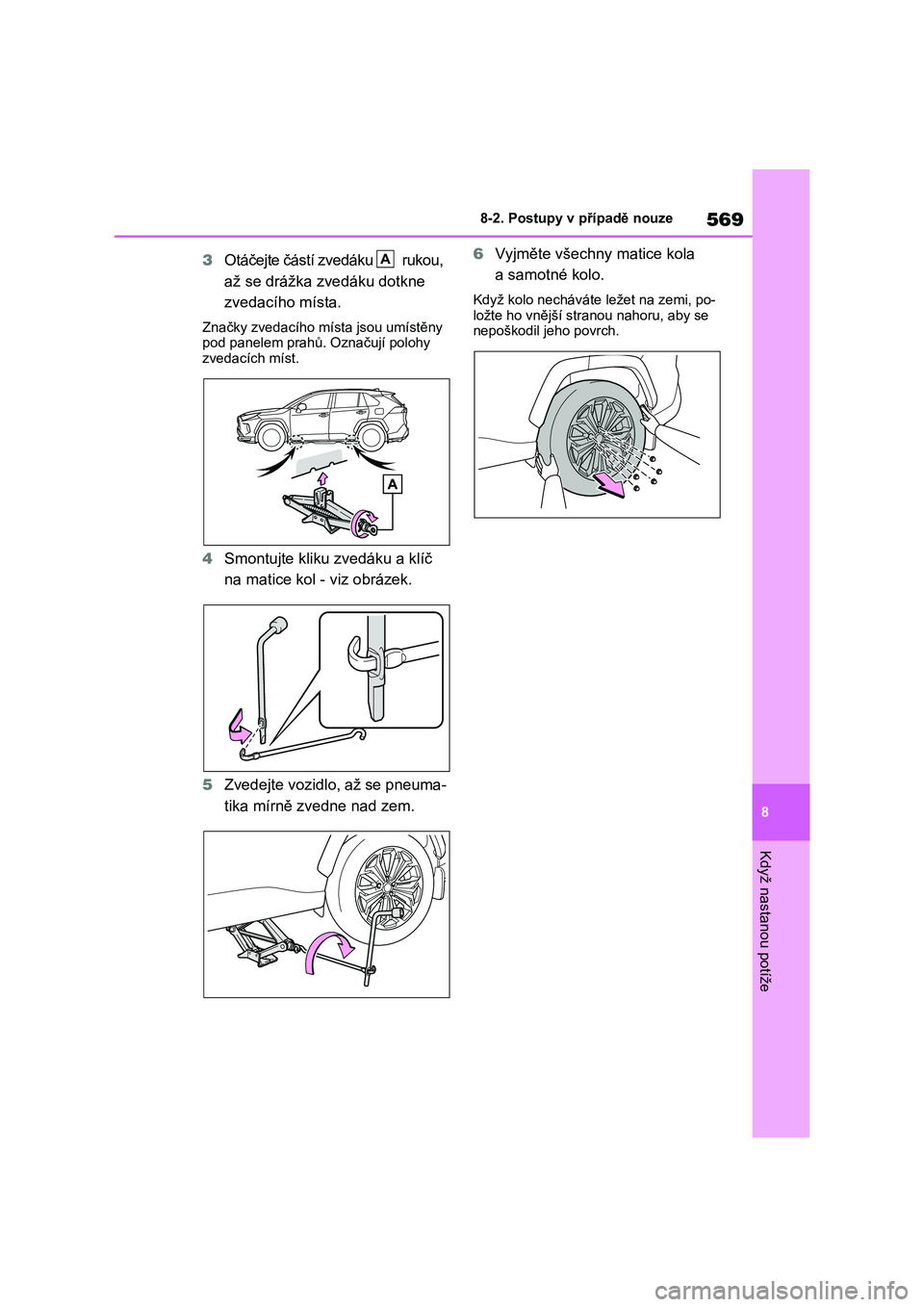

3 Otáčejte částí zvedáku rukou,
až se drážka zvedáku dotkne
zvedacího místa.
Značky zvedacího míst a jsou umístěny
pod panelem prahů. Označují polohy
zvedacích míst.
4 Smontujte kliku zvedáku a klíč
na matice kol - viz obrázek.
5 Zvedejte vozidlo, až se pneuma-
tika mírně zvedne nad zem.
6 Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi, po-
ložte ho vnější str anou nahoru, aby se nepoškodil jeho povrch.
A

5708-2. Postupy v případě nouze
1Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné ploše kola cizí
látky, matice kol se mohou během jízdy
uvolnit a kolo může z vozidla odletět.
2 Nasaďte rezervní kolo a volně
dotáhněte každou matici kola
rukou na přibližně stejnou hod-
notu.
Otáčejte maticemi kol, až se límce
dotknou disku kola .
VÝSTRAHA
■Výměna kola s defektem
●Nedotýkejte se kotoučů nebo oblas-
ti v okolí brzd ihned poté, co jste s vozidlem jeli.
Po jízdě budou kotouče a oblast
v okolí brzd extrémně horké. Doty- kem těchto oblastí rukou, nohou
nebo jinou částí těla při výměně
kola atd. může dojít k popálení.
●Nedodržením těchto pokynů by se
matice kol mohly u volnit a kolo vy-
padnout, což by mohlo způsobit smrtelná nebo vážná zranění.
• Co nejdříve po výměně kol nechte dotáhnout matice kol momentovým
klíčem na 103 N•m.
• Pokud jsou na šroubech, závitech
matic nebo otvorech pro šrouby na
kole jakékoliv praskliny nebo defor- mace, nechte vozidlo zkontrolovat
kterýmkoliv auto rizovaným prodej-
cem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
• Když nasazujete matice kol, nasa- zujte je kuželovými konci směrem
dovnitř.
●Pro vozidla s elektricky ovládanými
zadními dveřmi: V případech, jako
je výměna pneumatik , se ujistěte, že jste vypnuli sys tém elektricky
ovládaných zadních dveří
( S.257). Jinak se může stát, že se zadní dveře z ačnou neočekáva-
ně pohybovat, když se nechtěně
dotknete spínače elektricky ovláda- ných zadních dveří, což může způ-
sobit přivření ruky nebo prstů
a jejich zranění.
Nasazení rezervního kola
A
B

571
8
8-2. Postupy v případě nouze
Když nastanou potíže
3 Spusťte vozidlo na zem.
4 Pevně dotáhněte každou matici
kola dvakrát nebo třikrát v pořa-
dí podle obrázku.
Utahovací moment: 103 N•m
5 Uložte kolo s defektem, zvedák
a všechno nářadí.
■Kompaktní rezervní kolo
●Kompaktní rezervní kolo je označeno
nápisem "TEMPORARY USE ONLY" (jen pro dočasné použití) na boku
pneumatiky.
Kompaktní rezervní kolo používejte pouze dočasně a pouze v případě
nouze.
●Nezapomeňte kontrolovat tlak huště-
ní v pneumatice ko mpaktního rezerv-
ního kola. ( S.599)
■Když používáte kompaktní rezervní kolo
Protože kompaktní rezervní kolo není
vybaveno ventilkem a vysílačem vý- stražného systému tlaku pneumatik, níz-
ký tlak huštění rezervního kola nebude
signalizován pomocí výstražného systé- mu tlaku pneumatik . Také když vymění-
te kompaktní rezervní kolo po rozsvícení
výstražné kontrolky tlaku pneumatik, kontrolka zůst ane rozsvícená.
■Když je namontováno kompaktní
rezervní kolo
Výška vozidla se při jízdě s kompaktním rezervním kolem může snížit, ve srovná-
ní s jízdou se standardními koly.
■Pokud máte defekt přední pneuma-
tiky na silnici pokryté sněhem nebo ledem (kromě pneumatik
235/55R19)
Nasaďte kompaktní rezervní kolo na
místo jednoho ze zadních kol vozidla. Proveďte následující kroky a nasaďte
sněhové řetězy na přední kola:
1 Vyměňte zadní kolo za kompaktní
rezervní kolo.
2 Vyměňte přední kolo s defektem za kolo demontované ze zadní části vo-
zidla.
3 Nasaďte sněhové řetězy na přední
kola.

5728-2. Postupy v případě nouze
■Certifikace pro zvedák

573
8
8-2. Postupy v případě nouze
Když nastanou potíže

5748-2. Postupy v případě nouze
VÝSTRAHA
■Když používáte kompaktní re-
zervní kolo
●Pamatujte, že vaše dodané kom- paktní rezervní kolo je speciálně ur-
čeno pro použití na vašem vozidle.
Nepoužívejte své kompaktní re- zervní kolo na jiném vozidle.
●Nepoužívejte více než jedno kom-
paktní rezervní kolo současně.
●Co nejdříve vyměňte kompaktní re-
zervní kolo za standardní kolo.
●Vyhýbejte se náhlé akceleraci,
prudkému zatáčení, náhlému brz- dění a řazení, kter é způsobí náhlé
brzdění motorem.
■Když je namontováno kompaktní
rezervní kolo
Rychlost vozidla nemusí být správně detekována a násle dující systémy ne-
musí fungovat správně:
• ABS a brzdový asistent
• VSC/Trailer Sway Control
•TRC
• Tempomat (je-li ve výbavě)
• Adaptivní tempomat s plným rych-
lostním rozsahem (je-li ve výbavě)
• PCS (Předkolizní systém) (je-li ve
výbavě)
• EPS
• LTA (Asistent pro udržení v pruhu)
(je-li ve výbavě)
• Výstražný systém tlaku pneumatik
• AHB (Automatická dálková světla) (je-li ve výbavě);
• BSM (je-li ve výbavě)
• RCTA (je-li ve výbavě)
• PKSB (je-li ve výbavě)
• Parkovací asistent Toyota
• Systém zpětné kamery (je-li ve vý-
bavě)
• Panoramatický monitor (je-li ve vý-
bavě)
• Parkovací monitor (je-li ve výbavě)
• Navigační systém (je-li ve výbavě)
Následující systém nejen že nemůže být plně využíván, ale může také ne-
gativně ovlivnit k omponenty hnacího
ústrojí:
• E-Four (Elekt ronický systém
On-Demand AWD)
■Omezení rychlosti při použití
kompaktního rezervního kola
Když je na vozidle namontováno kompaktní rezervní kolo, nejezděte
rychlostí vyšší než 80 km/h.
Kompaktní rezervní kolo není určeno pro jízdu vyso kou rychlostí. Nedodr-
žení tohoto pokynu může vést k neho-
dě s následky smrtelného nebo vážného zranění.
■Po použití nářadí a zvedáku
Před jízdou se ujistěte, že veškeré
nářadí a zvedák jsou bezpečně na
svém místě uložení, abyste snížili možnost zranění osob při nehodě
nebo náhlém zabrzdění.
