2023 TOYOTA RAV4 PLUG-IN HYBRID Návod na použití (in Czech)

303
5
5-1. Před jízdou
Jízda
Před tažením zkontrolujte přípust-
nou hmotnost přípo jného vozidla,
celkovou hmotnost vozidla (GVM),
maximální zatížení nápravy
(MPAC) a maximální svislé zatížení
tažného háku. ( S.592)
Toyota doporučuje používat na va-
šem vozidle originální tažné zaříze-
ní Toyota. Můžete použít také jiné
tažné zařízení vyhovujících vlast-
ností a srovnatelné kvality.
U vozidel, kde tažné zařízení zakrý-
vá jakékoliv světlo nebo registrační
značku, musí být dodrženo násle-
dující:
 Nepoužívejte tažná zařízení, kte-
rá nelze snadno vyjmout nebo
přemístit.
 Tažná zařízení musí být odstra-
něna nebo přemístěna, když se
nepoužívají.
VÝSTRAHA
Řiďte se instrukcemi popsanými v této
kapitole.
Jejich nedodržení může způsobit ne- hodu s následky sm rti nebo vážných
zranění.
■Pokyny pro tažení přívěsu
Při tažení se ujistěte, že není překro-
čen žádný z hmot nostních limitů.
( S.304)
■Abyste zabránili nehodě nebo
zranění
●Vozidla s kompaktním rezervním kolem:
Netáhněte přívěs, když je na vozid-
le namontováno kompaktní rezerv- ní kolo.
●Vozidla se sadou pro nouzovou opravu pneumatiky:
Netáhněte přívěs, když je namonto-
vaná pneumatika opravena pomocí sady pro nouzovou opravu pneu-
matiky.
●Nepoužívejte adaptivní tempomat
s plným rychlostním rozsahem (je-li
ve výbavě) nebo te mpomat (je-li ve výbavě), když táhnete přívěs.
■Rychlost vozidla při tažení
Dodržujte maximáln í povolené rych-
losti stanovené pr o tažení přívěsu.
■Před prudkým nebo táhlým kle-
sáním
Zpomalte a zařaďte nižší převodový stupeň. Nikdy však neřaďte nižší pře-
vodový stupeň náhle, když jedete
z prudkého kopce nebo při dlouhém klesání.
■Ovládání brzdového pedálu
Vyvarujte se častého nebo dlouhého
sešlápnutí brzdového pedálu.
To by mohlo způsobit přehřátí brzd nebo snížení jejich účinnosti.
Hmotnostní limity
Tažné zařízení

3045-1. Před jízdou
Když instalujete osvětlení přívěsu,
konzultujte to s kterýmkoliv autori-
zovaným prodejcem nebo servisem
Toyota, nebo kter ýmkoliv spolehli-
vým servisem, pr otože nesprávná
instalace může způsobit poškození
osvětlení vozidla. Když instalujete
osvětlení přívěsu, d održujte místní
předpisy.
■Celková hmotnost přívěsu
a maximální svislé zatížení taž-
ného háku
Celková hmotnost přívěsu
Hmotnost samotného přívěsu plus ná-
kladu by neměla přesahovat maximální
přípustnou hmotnost přípojného vozi-
dla. Překročení této hmotnosti je ne-
bezpečné. ( S.592)
Když táhnete přívěs, použijte frikční
spojovací člen nebo frikční stabilizátor
(zařízení pro ovládání náklonu).
Přípustné zatížení tažného háku
Umístěte náklad přívěsu tak, aby maxi-
mální svislé zatížení tažného háku bylo
větší než 25 kg n ebo 4 % přípustné
hmotnosti přípojného vozidla. Zatížení
tažného háku však nesmí překročit
uvedenou hmotnost. ( S.592)
Připojení světel přívěsu
UPOZORNĚNÍ
■Nepřipojujte osvětlení přívěsu napřímo.
Napřímo připojené osvětlení přívěsu
může poškodit elektrický systém va- šeho vozidla a způs obit tak poruchu.
Důležité body, týkající se na-
kládání přívěsu
A
B

305
5
5-1. Před jízdou
Jízda
■Informační štítek
(výrobní štítek)
Celková hmotnost vozidla
Kombinovaná hmotnost řidiče, cestují-
cích, zavazadel, tažn ého zařízení, cel-
ková pohotovostní hmotnost a zatížení
tažného háku by neměla překročit cel-
kovou hmotnost vozidla o více než
100 kg. Překročení této hmotnosti je
nebezpečné.
Maximální přípustné zatížení
zadní nápravy
Zatížení zadní nápravy by nemělo pře-
kročit maximální přípustné zatížení
zadní nápravy o více než 15 %. Překro-
čení této hmotnos ti je nebezpečné.
Hodnoty přípustné hm otnosti přípojné-
ho vozidla byly odvozeny z testování na
hladinu moře. Pamatujte, že se při jízdě
ve vyšších nadmořských výškách vý-
kon hybridního syst ému a přípustná
hmotnost přípojného vozidla bude sni-
žovat.
A
B
VÝSTRAHA
■Když je překročena celková
hmotnost vozidla nebo přípustné
zatížení nápravy
Nedodržení tohoto pokynu může vést
k nehodě s násled ky smrti nebo váž-
ných zranění.
●Přidejte 20,0 kPa (0,2 kgf/cm2 nebo
barů; 3 psi) k dopo ručenému tlaku
huštění pneumatik. ( S.599)
●Nepřekračujte stanovený rychlost-
ní limit pro tažení přívěsu v zasta- věných oblastech nebo 100 km/h,
podle toho, co je nižší.

3065-1. Před jízdou
Kromě modelů GR SPORT
457 mm
461 mm
536 mm
538 mm
538 mm
536 mm
461 mm
457 mm
Montážní rozměry pro tažné zařízení a tažný hák
A
B
C
D
E
F
G
H

307
5
5-1. Před jízdou
Jízda
Pro modely GR SPORT
457 mm
461 mm
536 mm
538 mm
538 mm
536 mm
461 mm
457 mm
A
B
C
D
E
F
G
H

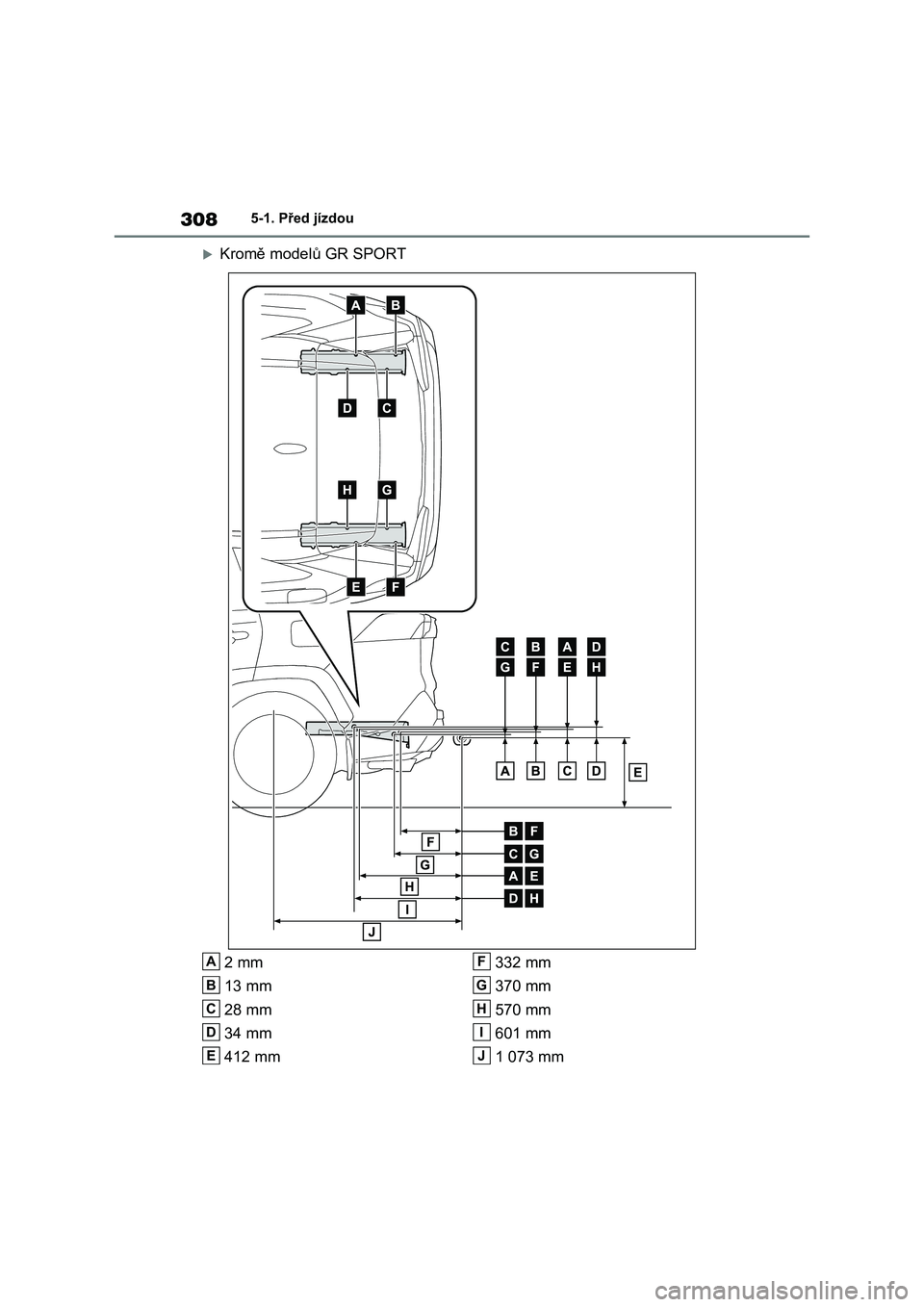

3085-1. Před jízdou
Kromě modelů GR SPORT
2 mm
13 mm
28 mm
34 mm
412 mm
332 mm
370 mm
570 mm
601 mm
1 073 mm
A
B
C
D
E
F
G
H
I
J

309
5
5-1. Před jízdou
Jízda
Pro modely GR SPORT
2 mm
13 mm
29 mm
34 mm
412 mm
348 mm
386 mm
586 mm
617 mm
1 089 mm
A
B
C
D
E
F
G
H
I
J

3105-1. Před jízdou
Při tažení přívěsu se bude ovládat
vozidlo jinak. Abyste zabránili ne-
hodě, nebo smrti nebo zranění,
mějte při tažení na mysli následující:
■Kontrola zapojení přívěsu
a osvětlení
Po ujetí kratší vzdálenosti zastavte
a zkontrolujte připojení přívěsu
a jeho osvětlení, stejně jako před
začátkem cesty.
■Zkouška jízdy s připojeným
přívěsem
 Vyzkoušejte si zatáčení, zasta-
vování a couvání s připojeným
přívěsem na míst ech, kde není
žádný nebo jen slabý provoz.
 Při couvání s připojeným přívě-
sem uchopte spodní část volantu
a otočte rukou doleva, abyste za-
točili přívěs doleva, nebo doprava,
abyste zatočili přívěs doprava.
Vždy otáčejte vo lantem plynule,
aby nedošlo k chybě řízení. Při
couvání se nechejte, kvůli sníže-
ní rizika nehody, navádět jinou
osobou.
■Zvětšení vzdálenosti mezi vo-
zidly
Na každých 10 km/h by měla být
vzdálenost mezi vaším vozidlem
a vozidlem jedoucím před vámi
stejná nebo větší, než je délka va-
šeho vozidla a přívěsu. Vyhýbejte
se prudkému brzdění, které může
způsobit smyk. J inak se vozidlo
může stát neovladatelné. To platí
hlavně na mokrých nebo kluzkých
površích vozovek.
■Náhlé zrychlení/zatočení/
odbočení
Při prudkém zatočení při tažení by
mohl přívěs narazit do vašeho vozi-
dla. Před odbočením zpomalte
a jeďte pomalu a opatrně, abyste
se vyhnuli prudkému brzdění.
■Důležité body, týkající se od-
bočování
Při zatáčení budou kola přívěsu blí-
že ke vnitřku zatáčky než kola vozi-
dla. To kompenzujte větším
poloměrem zatáčení než to děláte
normálně.
■Důležité body, týkající se sta-
bility
Pohyb vozidla způsobený nerov-
ným povrchem vozovky a silný boč-
ní vítr zhoršují ovládání. Vozidlo se
může také rozhoupa t při předjíždě-
ní autobusů nebo velkých kamionů.
Často kontrolujte provoz za vozi-
dlem, když jedete vedle takových
vozidel. Jakmile takový pohyb vozi-
dla nastane, ihned začněte plynule
zpomalovat pomalým brzděním. Při
brzdění vždy udržujte přímý směr.
UPOZORNĚNÍ
■Když je materiál výztuhy zadní-
ho nárazníku hliník
Zajistěte, aby část ocelového tažného
zařízení nepřišla do přímého kontaktu
s touto oblastí.
Když přijdou ocel a hliník do kontaktu,
nastane reakce podobná korozi, která může zeslabit příslušnou část, což
může způsobit pošk ození. Při připev-
ňování ocelového tažného zařízení
na tyto části, které přijdou do kontak- tu, naneste inhibitor koroze.
