2023 TOYOTA RAV4 PLUG-IN HYBRID Návod na použití (in Czech)

551
8 8-2. Postupy v případě nouze
Když nastanou potíže
■Pokud se zobrazí hlášení o potřebě
návštěvy kteréhokoliv autorizova-
ného prodejce nebo servis Toyota,
nebo kteréhokoliv spolehlivého
servisu
Systém nebo součást zobrazená na
multiinformačním displeji má poruchu.
Nechte vozidlo ihned prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv spo-
lehlivým servisem.
■Pokud se zobrazí hlášení o potřebě
přečíst si Příručku pro uživatele
●Pokud jsou zobrazena následující hlá-
šení, postupujte podle příslušných in-
strukcí.
• "BSM není k dispozici" (S.391)
• "RCTA není k dispozici" (S.391)
• "Vys. tepl. chlaz. motoru" (S.586)
• "Výfukový filtr je plný" (S.417)
●Pokud jsou zobrazena následující hlá-
šení, mohlo dojít k poruše.
Nechte vozidlo ihned prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv spo-
lehlivým servisem.
• "Porucha systému nabíjení kabelem"
• "Porucha hybridního systému"
• "Porucha syst. dobíjení"
• "Zkontrolujte motor"
• "Porucha systému trakční baterie"
• "Porucha systému pedálu plynu"
• "Porucha intel. systému Entry & Start"
●Pokud jsou zobrazena následující hlá-
šení, mohlo dojít k poruše.
Ihned zastavte vozidlo na bezpečném
místě a kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis. Pokra-
čování v jízdě s vozidlem může být ne-
bezpečné.
• "Nízký tlak oleje"
• "Malá brzdná síla"
●Pokud se na multiinformačním displeji
zobrazí některá z následujících vý-
stražných hlášení, vozidlu může do-
cházet palivo. Zastavte vozidlo na
bezpečném místě a pokud je hladina
paliva nízká, natankujte vozidlo.
• "Hybridní systém se vypnul"
• "Motor se vypnul"
●Pokud se zobrazí "Je požadována
údržba chladících součástí DC/DC
převodníku. Viz uživ. příručka.", mo-
hou být ucpané filtry, mohou být za-
blokované větrací otvory přívodu
vzduchu nebo může být v potrubí me-
zera. Proveďte proto následující po-
stup nápravy.
• Pokud jsou větrací otvor přívodu
vzduchu nebo filtr DC/DC převodníku
znečištěny, proveďte postupy na
S.510, abyste je vyčistili.
• Pokud se zobrazí výstražné hlášení,
když větrací otvor přívodu vzduchu
a filtr DC/DC převodníku nejsou zne-
čištěny, nechte vozidlo zkontrolovat
kterýmkoliv autorizovaným prodej-
cem nebo servisem Toyota, nebo kte-
rýmkoliv spolehlivým servisem.
●Pokud se zobrazí "Porucha systému
dobíjení baterie 12 V. Zastavte na
bezpečném místě. Viz uživatelská pří-
ručka."
Signalizuje poruchu v systému dobíjení
vozidla. Zajeďte s vozidlem na kraj vo-
zovky a zastavte co nejdříve, jakmile to
bude bezpečné.
Když se zobrazí toto hlášení, mohou být
částečně omezeny funkce klimatizace
atd., aby se snížila spotřeba energie
12V akumulátoru.
■Pokud se zobrazí "Hybridní systém
je přehřátý. Výstupní výkon je sní-
žený."
Toto hlášení se může zobrazit, když je-
dete v náročných provozních podmín-
kách. (Například, když jedete do
dlouhého prudkého kopce nebo jedete
do prudkého kopce couváním.)
Způsob řešení: S.586
■Pokud se zobrazí "Trakční baterii je
třeba chránit. Nepoužívejte polohu
N."
Toto hlášení se může zobrazit, když je
řadicí páka v N.
Protože hybridní (trakční) akumulátor
nelze nabíjet, když je řadicí páka v N,
přesuňte řadicí páku do P, když je vozi-
dlo zastaveno.

5528-2. Postupy v případě nouze
■Pokud se zobrazí "Ochrana trakční
baterie. Chcete-li nastartovat, pře-
řaďte do polohy P."
Toto hlášení se zobrazí, když je nabití
hybridního (trakčního) akumulátoru ex-
trémně nízké, protože řadicí páka byla
ponechána v N určitou dobu.
Když ovládáte vozidlo, přeřaďte do P
a nastartujte hybridní systém znovu.
■Pokud se zobrazí "Před vystoupe-
ním z vozu přeřaďte na P"
Hlášení se zobrazí, když jsou dveře řidi-
če otevřeny bez vypnutí spínače
POWER s řadicí pákou v kterékoliv jiné
poloze než P.
Přesuňte řadicí páku do P.
■Pokud se zobrazí "Vyřaďte N. Před
přeřazením uvolněte pedál plynu.)
Hlášení se zobrazí, když byl sešlápnut
plynový pedál a řadicí páka je v N.
Uvolněte plynový pedál a přesuňte řadi-
cí páku do D nebo R.
■Pokud se zobrazí "Sešlápněte brz-
du, když vozidlo stojí. Možnost pře-
hřátí hybridního systému."
Hlášení se zobrazí, když je sešlápnut
plynový pedál, aby udržel polohu vozidla
při zastavení v prudkém kopci atd.
Pokud to pokračuje, hybridní systém se
může přehřát.
Uvolněte plynový pedál a sešlápněte
brzdový pedál.
■Pokud se zobrazí "Automatické vy-
pnutí za účelem šetření baterie"
Napájení bylo vypnuto pomocí funkce
automatického vypnutí napájení.
Když startujete hybridní systém příště,
nechte běžet hybridní systém přibližně
5 minut, aby se dobil 12V akumulátor.
■Pokud se zobrazí "Nízká hladina
motorového oleje. Doplňte ho nebo
vyměňte."
Hladina motorového oleje může být níz-
ká. Zkontrolujte hladinu motorového ole-
je a pokud je potřeba, doplňte olej. Toto
hlášení se může zobrazit, pokud vozidlo
zastaví ve svahu. Popojeďte s vozidlem na rovnou plochu
a zkontrolujte, zda hlášení zmizí.
■Pokud se zobrazí hlášení, které
signalizuje poruchu přední kamery
(je-li ve výbavě)
Následující systémy mohou být poza-
staveny, dokud není vyřešen problém
zobrazený v hlášení. (S.344, 539)
●PCS (Předkolizní systém)*
●LTA (Asistent pro udržení v pruhu)*
●AHB (Automatická dálková světla)*
●RSA (Rozpoznávání dopravních zna-
ček)*
●Adaptivní tempomat s plným rychlost-
ním rozsahem*
*
: Je-li ve výbavě
■Pokud se zobrazí hlášení, které
signalizuje poruchu radarového
senzoru
Následující systémy mohou být poza-
staveny, dokud není vyřešen problém
zobrazený v hlášení. (S.344, 539)
●PCS (Předkolizní systém)*
●LTA (Asistent pro udržení v pruhu)*
●Adaptivní tempomat s plným rychlost-
ním rozsahem*
*
: Je-li ve výbavě
■Pokud se zobrazí "Adaptivní tem-
pomat není dočasně k dispozici.
Viz uživatelská příručka."
Systém adaptivního tempomatu s plným
rychlostním rozsahem (je-li ve výbavě)
je pozastaven dočasně nebo do doby,
než je zobrazený problém vyřešen.
(příčiny a způsoby řešení: S.344)
■Pokud se zobrazí "Tempomat není
k dispozici"
Systém adaptivního tempomatu s plným
rychlostním rozsahem (je-li ve výbavě)
nemůže být dočasně používán. Použijte
systém, když bude opět dostupný.
■Výstražný bzučák
S.548

553
8
8-2. Postupy v případě nouze
Když nastanou potíže
VÝSTRAHA
■Pokud se rozsvítí výstražná kont-
rolka nebo zazní výstražný bzu-
čák, když se na multiinformačním displeji zobrazí výstražné hlášení
 S.549
UPOZORNĚNÍ
■Často se zobrazuje "Vysoká spo- třeba energie. Částečně omezte
provoz A/C nebo topení."
Je možné. že došlo k poruše týkající se systému dobíjení , nebo se může
zhoršovat stav 12V akumulátoru.
Nechte vozidlo prohlédnout kterýmko- liv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
■Pokud se zobrazí "Údržba nutná
pro trakční baterii u vašeho pro- dejce"
Hybridní (trakční) akumulátor je potře-
ba zkontrolovat nebo vyměnit. Nechte
vozidlo ihned prohlédnout kterýmkoliv autorizovaným prodejcem nebo servi-
sem Toyota, nebo kt erýmkoliv spoleh-
livým servisem.
●Pokračování v jízdě s vozidlem bez
kontroly hybridního (trakčního) aku-
mulátoru způsobí , že hybridní sys- tém nepůjde nastartovat.
●Pokud hybridní systém nelze na- startovat, ihned kontaktujte které-
hokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýko- liv spolehlivý servis.
Pokud máte defekt pneu-
matiky (vozidla bez re-
zervního kola)
Vaše vozidlo není vybaveno re-
zervním kolem, ale místo toho
je vybaveno sadou pro nouzo-
vou opravu pneumatiky.
Defekt způsobený hřebíkem
nebo šroubem, který prošel
skrz běhoun pneumatiky může
být dočasně opraven použitím
sady pro nouzovou opravu
pneumatiky. (Sada obsahuje
lahev těsnicího tmelu. Těsnicí
tmel lze použít pouze jednou
k dočasné opravě jedné pneu-
matiky bez vyjmutí hřebíku
nebo šroubu z pneumatiky.)
V závislosti na stavu poškození
pneumatiky s defektem nemů-
že být pneumatika opravena po-
mocí sady pro nouzovou
opravu pneumatiky. ( S.554)
Po dočasné opravě pneumatiky
pomocí této sady nechte pneu-
matiku opravit nebo vyměnit
kterýmkoliv autorizovaným pro-
dejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým
servisem.

5548-2. Postupy v případě nouze
Zastavte vozidlo na bezpečném
místě a na pev ném, rovném po-
vrchu.
 Zabrzděte parkovací brzdu.
 Přesuňte řadicí páku do P.
 Vypněte senzor vniknutí a sen-
zor náklonu (je-li ve výbavě)
( S.80)
 Vypněte hybridní systém.
 Zapněte varovná světla.
( S.532)
 Pro vozidla s elektricky ovláda-
nými zadními dveřmi: Vypněte
systém elektricky ovládaných
zadních dveří. ( S.248)
 Zkontrolujte stupeň poškození
pneumatiky.
Pneumatika by měla být opravena
pomocí sady pro nouzovou opravu
pneumatiky pouze tehdy, pokud je
poškození způsobeno hřebíkem
nebo šroubem, který prošel skrz
běhoun pneumatiky.
• Nevytahujte hřebík nebo šroub
z pneumatiky. Vyjmutím předmě-
tu se může otvor rozšířit a zne-
možnit tak nouzovou opravu
pomocí sady.
• Abyste zabránili úniku těsnicího
tmelu, popojeďte s vozidlem tak,
aby místo propíchnutí, pokud je
známo, bylo umístěno na vrcholu
pneumatiky.
■Defekt pneumatiky, který nemůže být opraven pomocí sady pro nou-
zovou opravu pneumatiky
V následujících případech nemůže být pneumatika opravena pomocí sady pro
nouzovou opravu pne umatiky. Kontak-
tujte kteréhokoliv autorizovaného pro- dejce nebo servis T oyota, nebo jiný
spolehlivý servis.
●Když je pneumatika poškozena z dů-
vodu jízdy bez dostatečného tlaku vzduchu
●Když je ztráta tlaku pneumatiky způ-
sobena trhlinou nebo poškozením
boční části pneumatiky
●Když je pneumatika z kola viditelně oddělena
●Když je běhoun rozříznutý nebo po-škozený v délce 4 mm nebo více
●Když je poškozeno kolo
●Když jsou poškozeny dvě nebo více
pneumatik
●Když je v poškozené pneumatice více
než jeden otvor nebo trhlina
●Když je těsnicí tmel prošlý
VÝSTRAHA
■Pokud máte defekt pneumatiky
Nepokračujte v jízdě s defektní pneu-
matikou.
Jízda i na krátkou vzdálenost s defekt-
ní pneumatikou může pneumatiku
a kolo neopravitelně poškodit, což by mohlo mít za následek nehodu.
Jízda s defektní pneumatikou může
způsobit podélnou drážku na boku pneumatiky.
V tom případě může pneumatika explo- dovat, když použijete opravnou sadu.
Před opravou vozidla

555
8
8-2. Postupy v případě nouze
Když nastanou potíže
Zvedák (je-li ve výbavě)*1, 2
Sada pro nouzovou o pravu pneumatiky
Tažné oko
Klika zvedáku (je-li ve výbavě)
Klíč na matice kol (je-li ve výbavě)
*1: Vyjmutí zvedáku ( S.563)
*2: Použití zvedáku (S.568)
Umístění sady pro nouzovou opravu pneumatiky, zvedáku
a nářadí
A
B
C
D
E

5568-2. Postupy v případě nouze
■Lahev
Nálepka
■Kompresor
Tlakoměr
Spínač kompresoru
Napájecí zástrčka
Hadička
Vypouštěcí uzávěr
■Poznámka ke kontrole sady pro nouzovou opravu pneumatiky
Příležitostně kontro lujte datum expirace
těsnicího tmelu. Dat um expirace je vy- značeno na lahvi. Nepoužívejte těsnicí
tmel, který má prošlý datum expirace. Ji-
nak nemusí být opravy provedené pou- žitím sady pro nou zovou opravu
pneumatiky provedeny řádně.
■Sada pro nouzovou opravu pneu-
matiky
●Sada pro nouzovou opravu pneumati- ky slouží pro naplnění pneumatiky vo-
zidla vzduchem.
●Těsnicí tmel má omezenou dobu ži-
votnosti. Datum expirace je vyznače- no na lahvi. Těsnicí tmel by měl být
před datem expirace vyměněn. Pro
výměnu kontaktujte kteréhokoliv auto- rizovaného prodejce nebo servis
Toyota, nebo jiný spolehlivý servis.
●Těsnicí tmel uložený v sadě pro nou-
zovou opravu pneum atiky může být použit pouze jed nou k dočasné opra-
vě jedné pneumatiky. Pokud těsnicí
tmel v lahvi a jiné části sady byly pou- žity a potřebují nahradit, kontaktujte
kteréhokoliv autoriz ovaného prodejce
nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
●Kompresor může být použit opakovaně.
●Těsnicí tmel je možno použít, když je venkovní teplota od -30 °C do 60 °C.
●Tato sada je výhr adně určena pro ve-
likost a typ pneumat ik původně insta-
lovaných na vašem vozidle. Nepoužívejte ji pro pneumatiky jiných
rozměrů než těch pův odních, ani k ji-
ným účelům.
●Pokud se těsnicí tmel dostane na oděv, může z působit skvrnu.
●Pokud těsnicí tmel přilne ke kolu nebo
povrchu karoserie vozidla, nemusí být
skvrna odstranitelná, pokud není ihned odstraněna. Ihn ed setřete těsni-
cí tmel vlhkým hadrem.
●Při činnosti vydává opravná sada hla-
sitý provozní hluk. To neznamená po- ruchu.
Součásti sady pro nouzovou
opravu pneumatiky
A
A
B
C
D
E

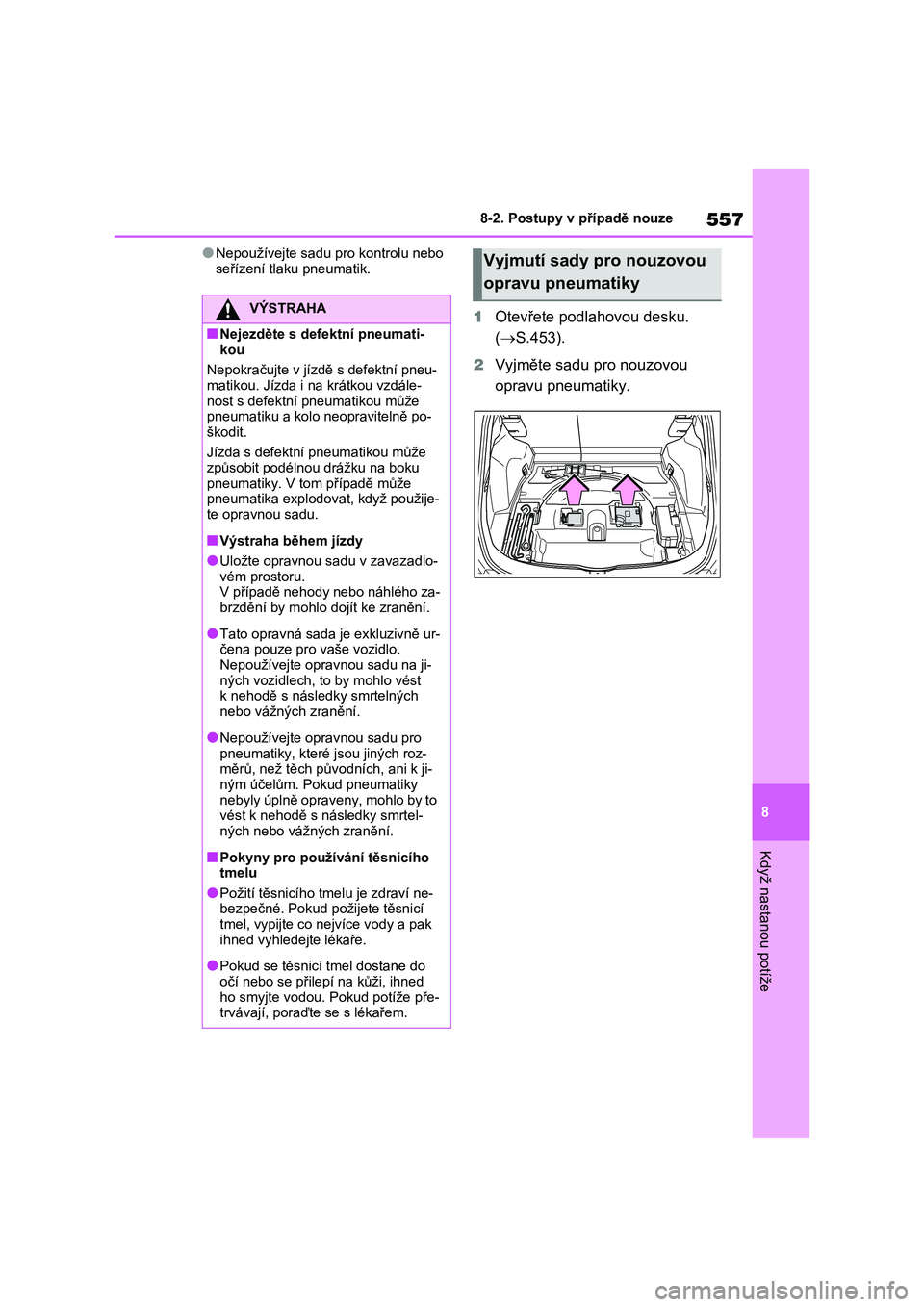

557
8
8-2. Postupy v případě nouze
Když nastanou potíže
●Nepoužívejte sadu pro kontrolu nebo
seřízení tlaku pneumatik.
1 Otevřete podlahovou desku.
( S.453).
2 Vyjměte sadu pro nouzovou
opravu pneumatiky.
VÝSTRAHA
■Nejezděte s defektní pneumati-
kou
Nepokračujte v jízdě s defektní pneu- matikou. Jízda i na krátkou vzdále-
nost s defektní pneumatikou může
pneumatiku a kolo neopravitelně po-
škodit.
Jízda s defektní pneumatikou může
způsobit podélnou drážku na boku
pneumatiky. V tom případě může pneumatika explodovat, když použije-
te opravnou sadu.
■Výstraha během jízdy
●Uložte opravnou sadu v zavazadlo-
vém prostoru. V případě nehody nebo náhlého za-
brzdění by mohlo dojít ke zranění.
●Tato opravná sada je exkluzivně ur-
čena pouze pro vaše vozidlo.
Nepoužívejte opravnou sadu na ji- ných vozidlech, to by mohlo vést
k nehodě s následky smrtelných
nebo vážných zranění.
●Nepoužívejte opravnou sadu pro
pneumatiky, které jsou jiných roz- měrů, než těch původních, ani k ji-
ným účelům. Pokud pneumatiky
nebyly úplně opraveny, mohlo by to vést k nehodě s následky smrtel-
ných nebo vážných zranění.
■Pokyny pro používání těsnicího
tmelu
●Požití těsnicího tmelu je zdraví ne- bezpečné. Pokud požijete těsnicí
tmel, vypijte co nej více vody a pak
ihned vyhledejte lékaře.
●Pokud se těsnicí tmel dostane do
očí nebo se přilepí na kůži, ihned ho smyjte vodou. Pokud potíže pře-
trvávají, poraďte se s lékařem.
Vyjmutí sady pro nouzovou
opravu pneumatiky

5588-2. Postupy v případě nouze
1Vyjměte opravnou sadu z plas-
tového sáčku.
Připevněte nálepky přiložené k lahvi na
určená místa. (Viz krok 10.)
2Vytáhněte hadičku a napájecí
zástrčku ze spodní strany kom-
presoru.
3 Připojte lahev ke kompresoru.
Zatlačte lahev, až jsou její západky
bezpečně připojeny ke kompresoru a nejsou dále viditelné.
4 Připojte hadičku k lahvi.
Zatlačte hadičku, až jsou její západky
bezpečně připojeny k lahvi.
5 Sejměte čepičku z ventilku pro-
píchnuté pneumatiky.
Postup při nouzové opravě
