2023 TOYOTA RAV4 PLUG-IN HYBRID tlak

RAV4 Plug-in Hybrid_OM_OM9A587CZ_(EE)
1
6 5
4
3
2
8
7
9
Obrazový rejstříkVyhledání podle obrázku
Bezpečnost
a zabezpečeníPečlivě si přečtěte
(Hlavní témata: Dětská sedačka, zabezpečovací systém)
Plug-in hybridní
systémVlastnosti plug-in hybridního systému, způsob nabíjení atd.
(Hlavní témata: Pokyny pro jízdu, způsoby nabíjení)
Informace
o stavu vozidla
a indikátoryVýklad informací týkajících se jízdy
(Hlavní témata: Přístroje, multiinformační displej)
Před jízdouOtevírání a zavírání dveří a oken, seřízení před jízdou
(Hlavní témata: Klíče, dveře, sedadla, elektricky ovládaná okna)
Jízda<00320059004f00690047006900510074000300440003004c00510049005200550050004400460048000f0003004e00570048005500700003004d0056005200580003005300520057011c004800450051007000030053005500520003004d0074005d004700
58[
(Hlavní témata: Startování hybridního systému, tankování)
Vybavení
interiéruPoužívání vybavení interiéru
(Hlavní témata: Klimatizace, úložné prostory)
Údržba a péčePéče o vaše vozidlo a postupy při údržbě
(Hlavní témata: Interiér a exteriér, žárovky)
Když nastanou
potížeCo dělat v případě poruchy a nouze
(Hlavní témata: Vybití 12V akumulátoru, defekt pneumatiky)
Technické údaje
vozidlaTechnické údaje vozidla, přizpůsobitelné funkce
(Hlavní témata: Palivo, olej, tlak huštění pneumatik)
RejstříkVyhledání podle příznaku
Vyhledání podle abecedy

5OBSAH
1
6 5
4
3
2
8
7
9
6-1. Používání systému
klimatizace a odmlžování
Automatický systém
klimatizace ........................432
Dálkově ovládaný systém
klimatizace ........................440
Vyhřívání volantu/
vyhřívání předních sedadel/
vyhřívání a ventilace předních
sedadel/Vyhřívání zadních
sedadel .............................442
6-2. Používání osvětlení interiéru
Přehled osvětlení interiéru ..445
6-3. Používání úložných prostorů
Přehled úložných prostorů ..448
Vybavení zavazadlového
prostoru ............................452
6-4. Používání dalšího vybavení
interiéru
Další vybavení interiéru ......4557-1. Údržba a péče
Čištění a ochrana exteriéru
vozidla ..............................470
Čištění a ochrana interiéru
vozidla ..............................473
7-2. Údržba
Požadavky na údržbu .........476
7-3. Údržba svépomocí
Pokyny pro údržbu
svépomocí ........................478
Kapota ................................480
Umístění podlahového
zvedáku ............................482
Motorový prostor .................483
12V akumulátor...................489
Pneumatiky .........................491
Tlak huštění pneumatik.......503
Kola.....................................504
Filtr klimatizace ...................506
Čistění větracího otvoru přívodu
vzduchu a filtru DC/DC
konvertoru.........................510
Výměna gumičky stěračů....513
Baterie elektronického klíče .517
Kontrola a výměna pojistek ..519
Žárovky ...............................522
6Vybavení interiéru7Údržba a péče

15Obrazový rejstřík
Stěrače čelního skla ..................................................................... S.335
Pokyny pro zimní sezónu ........................................ ........................ S.424
Zabránění zamrznutí (odmrazo vač stěračů čelního skla)*1............ S.437
Pokyny pro myčku vozidel ..... ......................................................... S.471
Výměna gumičky stěrače ....... ......................................................... S.513
Dvířka palivové nádrže ......................................... ........................ S.339
Postup při tankování ........................................... ............................ S.339
Typ paliva/objem palivové nádrže............................... .................... S.594
Nabíjecí port .................................................. ................................ S.107
Způsob nabíjení ................................................ .............................. S.129
Pneumatiky ..................................................... ............................... S.491
Rozměry/tlak huštění pneumatik................................. .................... S.599
Zimní pneumatiky/sněhové řetě zy .................................................. S.424
Kontrola/střídání/výstražný syst ém tlaku pneumatik ....................... S.491
Řešení při defektu pneumatik ................................... .............. S.553, 565
Kapota ......................................................... ................................... S.480
Otevření ....................................................... ................................... S.480
Motorový olej.................................................. ................................. S.595
Řešení při přehřátí ............................................ .............................. S.586
Výstražná hlášení .............................................. ............................. S.550
Světlomety/přední obrysová světla/světla pro denní svícení ... S. 328
Směrová světla.... .......................................................................... S.322
Přední mlhová světla ........................................... ......................... S.334
Brzdová světla/koncová světla .................................. .................. S.328
Žárovky venkovních světel pro jízdu
(Způsob výměny: S.522, Příkon: S.600)
D
E
F
G
H
I
J
K
L

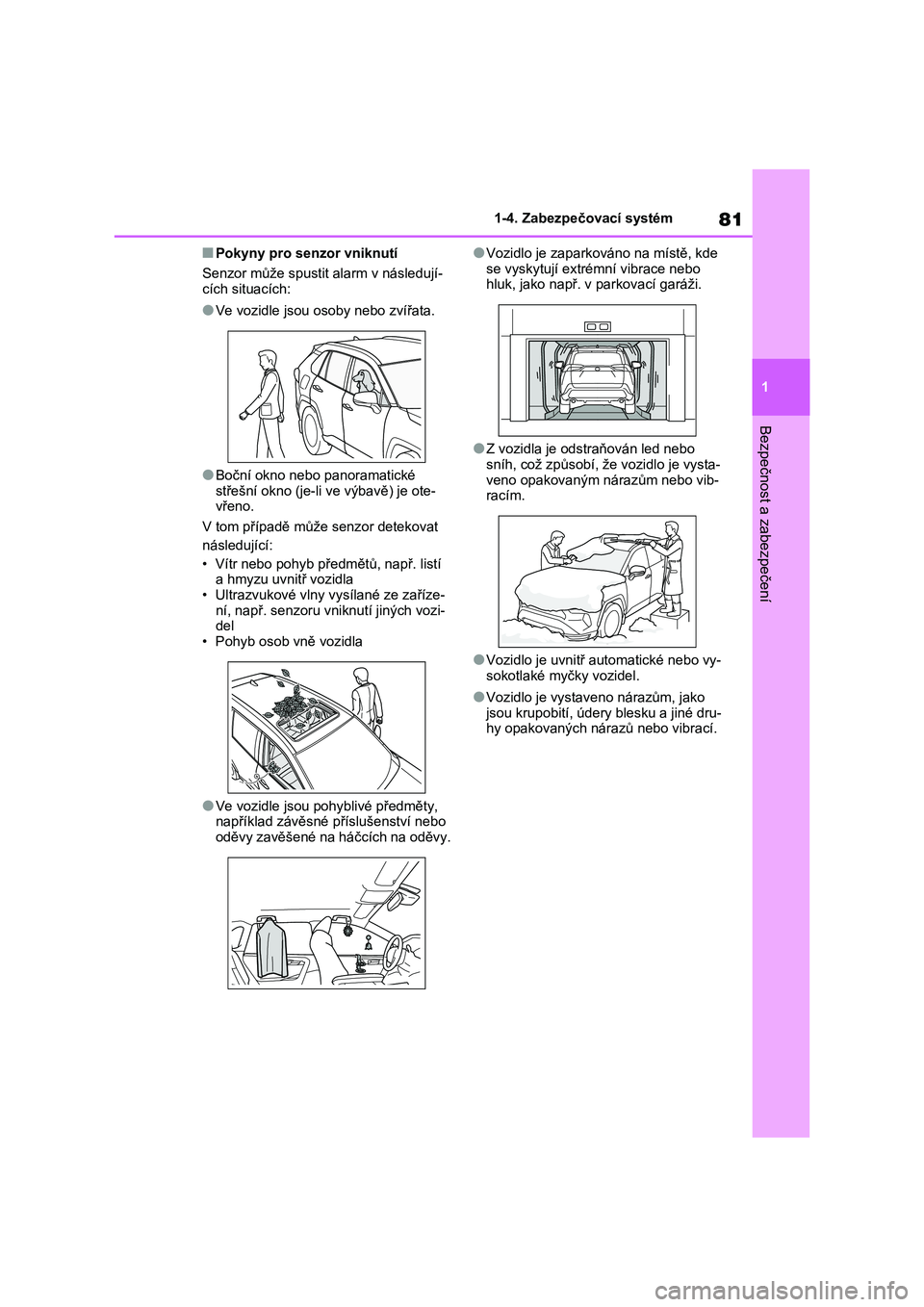

81
1
1-4. Zabezpečovací systém
Bezpečnost a zabezpečení
■Pokyny pro senzor vniknutí
Senzor může spusti t alarm v následují- cích situacích:
●Ve vozidle jsou osoby nebo zvířata.
●Boční okno nebo panoramatické
střešní okno (je-li ve výbavě) je ote- vřeno.
V tom případě může senzor detekovat
následující:
• Vítr nebo pohyb př edmětů, např. listí
a hmyzu uvnitř vozidla • Ultrazvukové vlny vysílané ze zaříze-
ní, např. senzoru vniknutí jiných vozi-
del • Pohyb osob vně vozidla
●Ve vozidle jsou pohyblivé předměty, například závěsné příslušenství nebo
oděvy zavěšené na háčcích na oděvy.
●Vozidlo je zaparkováno na místě, kde
se vyskytují extrémní vibrace nebo hluk, jako např. v parkovací garáži.
●Z vozidla je odstraňován led nebo sníh, což způsobí, ž e vozidlo je vysta-
veno opakovaným nárazům nebo vib-
racím.
●Vozidlo je uvnitř automatické nebo vy-
sokotlaké myčky vozidel.
●Vozidlo je vystave no nárazům, jako
jsou krupobití, údery blesku a jiné dru- hy opakovaných nárazů nebo vibrací.

821-4. Zabezpečovací systém
■Pokyny pro senzor náklonu
Senzor může spusti t alarm v následují- cích situacích:
●Vozidlo je přepravováno trajektem, přívěsem, vlakem atd.
●Vozidlo je zaparkováno v parkovací garáži.
●Vozidlo je uvnitř m yčky vozidel, která posouvá vozidlo.
●V kterékoliv pneumatice poklesne tlak vzduchu.
●Vozidlo je zvedáno.
●Nastane zemětřesení nebo propad
půdy pod vozovkou.
UPOZORNĚNÍ
■Zajištění správné funkce senzoru
vniknutí
●Abyste zajistili, že senzory budou řádně fungovat, nedotýkejte se jich,
ani je nezakrývejte.
●Nerozprašujte osvěžovače vzduchu nebo jiné výrobky přímo do otvorů
senzoru.
●Instalace jiného než originálního
příslušenství Toyota nebo pone-
chání předmětů mezi sedadlem řidi- če a sedadlem spolujezdce vpředu
může snížit úroveň detekce.
●Senzor vniknutí může být zrušen,
když je elektronický klíč blízko vozi-
dla.

103
2 2-1. Plug-in hybridní systém
Plug-in hybridní systém
Často kontrolujte tlak huštění pneu-
matik. Pokud je v pneumatikách ne-
správný tlak, jízdní dosah EV bude
kratší a spotřeba paliva v režimu
HV se zvýší.
Také zimní pneumatiky mohou způ-
sobit při jejich použití na suchých
vozovkách vyšší spotřebu paliva
a elektřiny díky vyšší hodnotě tření.
Převážení těžkých zavazadel vede
k vyšší spotřebě paliva. Nepřevá-
žejte nepotřebná zavazadla. Na-
montování rozměrného střešního
nosiče také způsobuje vyšší spotře-
bu paliva.
Protože benzínový motor se startu-
je a vypíná automaticky, zahřívání
není nutné.Hodnota zobrazená na ukazateli
SOC (Stav nabití) (S.189, 195) je
odhadována z následujících infor-
mací.
Aktuální zbývající hodnota nabití
hybridního (trakčního) akumulá-
toru
Spotřeba elektřiny (odhadovaná
vzdálenost možné EV jízdy na
jednotku elektrické energie) zalo-
žená na zaznamenané hodnotě
Minulá hodnota spotřeby elektři-
ny systému klimatizace
Kontrola tlaku huštění pneu-
matik
Zavazadla
Zahřívání před jízdou
Jízdní dosah EV
Jízdní dosah EV zobrazený na
multiinformačním displeji uka-
zuje referenční vzdálenost, kte-
rou je možné ujet v režimu EV
(jízda použitím pouze elektro-
motoru), a skutečná vzdále-
nost, kterou je možné ujet, se
může od té zobrazené lišit.
I pokud je zobrazen jízdní dosah
EV, v závislosti na situaci může
být EV jízda zrušena a je použí-
ván jak benzínový motor, tak
elektromotor. (S.90)
Zobrazená hodnota

105
2 2-1. Plug-in hybridní systém
Plug-in hybridní systém
■Udržujte dostatečnou vzdále-
nost mezi vozidly a zbytečně
nezrychlujte ani nezpomalujte.
Snažte se udržovat během jízdy
stálou rychlost. Jízda při krátké
vzdálenosti mezi vozidly povede
k opakované zbytečné akceleraci
a zpomalení, což zhorší účinnost
využití elektřiny a paliva.
■Uvolněte plynový pedál včas
před zastavením vozidla, např.
na dopravních světlech.
Regenerativní brzda bude v činnos-
ti, aby přeměnila kinetickou energii
vozidla na elektrickou energii, která
nabíjí hybridní (trakční) akumulátor.
Stav regenerace je možné sledovat
pomocí indikátoru hybridního sys-
tému. (S.192)
Když je při zpomalování lehce se-
šlápnut brzdový pedál, množství re-
generované energie se zvýší, což
umožní obnovit více elektrické
energie.
Pokud je brzdový pedál sešlápnut příliš
silně, indikátor obnoveného množství
energie dosáhne maximální úrovně
a horní limit obnovitelné energie bude
překročen. Proto ovládejte brzdový pe-
dál včas.
■Používejte patřičně systém kli-
matizace a také využijte vyhří-
vání volantu (je-li ve výbavě)
a vyhřívání sedadel.
V režimu EV je vozidlo ochlazová-
no a vyhříváno elektrickou energií.
(Kromě extrémně nízkých teplot,
přibližně -10 °C nebo nižších.)Předcházením nadměrnému ochla-
zování nebo vyhřívání vozidla se
sníží spotřeba energie a zlepší se
elektrická účinnost.
Vyhřívání volantu (je-li ve výbavě)
a vyhřívání sedadel jsou účinná vy-
hřívací zařízení, která přímo zahří-
vají tělo při použití menšího
množství elektrické energie.
Když jsou použity společně se systé-
mem klimatizace, může být nastavení
nízké teploty použito ke zlepšení účin-
nosti využití elektřiny a paliva.
■Kontrolujte tlak pneumatik
Pokud je tlak pneumatik nižší než
předepsaná hodnota, zhorší to
účinnost využití elektřiny a paliva
Úroveň tlaku nižší o 50 kPa (0,5 kgf/cm2
nebo bar; 7 psi) než předepsaná hod-
nota způsobí zhoršení o několik pro-
centních bodů.
■Když jedete po dálnicích, pou-
žijte spínač volby režimu
EV/HV, abyste jeli v režimu HV
Spotřeba elektřiny se podstatně
zvýší, když vozidlo jede v režimu
EV po dálnicích.

109
2
2-2. Nabíjení
Plug-in hybridní systém
■Indikátor nabíjení v nabíjecím portu
Když dojde k poruše systému během
nabíjení nebo během používání dálkově
ovládaného systému kli matizace, indiká- tor nabíjení bude rychle blikat po určitou
dobu a pak zhasne.
Pokud k tomu dojde, když jsou otevřeny dveře při vypnutém spínači POWER, na
multiinformačním displeji zobrazí hláše-
ní. Když se zobrazí hlášení, řiďte se in- strukcemi zobrazenými na obrazovce.
*: Pokud je AC nabíje cí kabel ve výbavě.
AC nabíjecí kabel*
Zde jsou vysvětleny funkce,
správné ovládací postupy atd.
týkající se AC nabíjecího ka-
belu.
VÝSTRAHA
■Když používáte AC nabíjecí kabel
a CCID (Přerušovací zařízení na-
bíjecího obvodu)
Dodržujte následující pokyny.
Jinak to může zapř íčinit neočekáva-
nou nehodu, mající za následek smr- telná nebo vážná zranění.
●Nepokoušejte se rozebírat nebo
opravovat AC nabíjecí kabel, nabí- jecí konektor, zástrčku nebo CCID
(Přerušovací zařízení nabíjecího
obvodu). Pokud nastane nějaký problém s AC
nabíjecím kabe lem nebo CCID
(Přerušovací zařízení nabíjecího obvodu), ihned zastavte nabíjení
a kontaktujte kter éhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
●Nevystavujte AC n abíjecí kabel, na- bíjecí konektor, zástrčku nebo
CCID (Přerušovací z ařízení nabíje-
cího obvodu) silnému tlaku nebo nárazu.
●Nevyvíjejte na AC nabíjecí kabel nadměrnou sílu jeho násilným sklá-
dáním, kroucení m, taháním nebo
smýkáním.
●Nepoškoďte AC nabíjecí kabel ost-
rými předměty.
●Neohýbejte nabíjecí konektor nebo
zástrčku a nezasunujte do nich ne- patřičné předměty.
●Nedávejte nabíjecí konektor a zá-strčku do vody.
