2023 TOYOTA RAV4 PLUG-IN HYBRID Návod na použití (in Czech)

415
5
5-5. Používání systémů podpory řízení
Jízda
1 Jízdní režim Eco
Je vhodný pro jízdu, která snižuje spo-
třebu paliva plynulejším generováním
krouticího momentu při ovládání plyno- vého pedálu ve srovnání s normálním
režimem a omezením činnosti systému
klimatizace (topení/chlazení).
Když je spínač otoče n doleva, když vo- zidlo není v jízdním režimu Eco, systém
se přepne do jízdního režimu Eco a na
multiinformačním dis pleji se rozsvítí in- dikátor jízdního režimu Eco.
2 Režim Normal
Vhodný pro normální jízdu.
Jízdní režim se vrátí do normálního re- žimu, pokud je spínač stisknut v jízdním
režimu Eco nebo v režimu Sport.
3 Režim Sport
Ovládá řízení a hybridní systém, aby
vytvořil takovou od ezvu akcelerace,
která je vhodná pro sportovní jízdu. Je vhodný, když je vyžadováno svižné
ovládání, například když jedete po hor-
ských silnicích.
Když je spínač otočen doprava, když vozidlo není v režimu Sport, systém se
přepne do režimu Spor t a na multiinfor-
mačním displeji se rozsvítí indikátor re- žimu Sport.
■Když je přepnut jízdní režim
●Barva pozadí multii nformačního dis-
pleje se změní podle zvoleného jízdní-
ho režimu.
●Když je rychloměr nastaven do analo-
gového zobrazení, barva zobrazení rychloměru se změní také. (vozidla se
7palcovým displejem)
●Barva spínače se mění podle zvolené-
ho jízdního režimu. (U některých mo-
delů)
■Činnost systému klimatizace v jízd- ním režimu Eco
V jízdním režimu Eco jsou topení/ochla-
zování a rychlost ventilátoru řízeny tak, aby se snížila spotř eba paliva. Pro zvý-
šení výkonu klimatizace proveďte násle-
dující postupy.
●Seřiďte rychlost ventilátoru ( S.433)
●Zrušte jízdní režim Eco
■Zrušení jízdního režimu
●Režim Sport je automaticky zrušen
a jízdní režim se vr átí do režimu Nor- mal, když je vypnu t spínač POWER.
●Režim Normal a jízdní režim Eco ne- jsou zrušeny, dokud není zvolen jiný
jízdní režim. (I když je spínač POWER
vypnut, režim Normal a jízdní režim Eco nebudou automaticky zrušeny.)
Spínač volby jízdního
režimu
Mohou být zvoleny jízdní reži-
my, které odpovídají podmín-
kám jízdy a používání.
Volba jízdního režimu

4165-5. Používání systémů podpory řízení
Stiskněte spínač režimu Trail.
Pro zapnutí režimu Trail stiskněte spí-
nač režimu Trail. Na multiinformačním displeji se rozsvítí i ndikátor režimu Trail.
Pro vypnutí systému stiskněte spínač režimu Trail znovu.
Pokud se kola protáčí, indikátor
skluzu bliká aby signalizoval, že re-
žim Trail ovládá protáčení kol.
■Režim Trail
●Režim Trail ovládá vozidlo tak, aby
mohlo využít maximální hnací sílu, když jede na nero vných vozovkách.
Ve výsledku se můž e spotřeba paliva
zvýšit ve srovnání s jízdou při vypnu- tém režimu Trail.
●Pokud je režim Trail nepřetržitě použí-ván dlouhou dobu, v závislosti na jízd-
ních podmínkách se zátěž příslušných
součástí zvyšuje a systém nemusí fungovat správně. V tom případě se
na multiinformačním displeji zobrazí
"Ovládání trakce je VYPNUTÉ", ale vozidlo může normálně pokračovat
v jízdě. "Ovládání trakce je VYPNUTÉ"
na multiinformačním displeji po krátké chvíli zhasne a systém bude fungovat
řádně.
■Když je režim Trail zrušen
V následujících situacích bude režim Trail automaticky zruš en, i když je zvo-
len.
●Když je přepnut jízdní režim. ( S.415)
●Když je hybridní systém znovu nastar- tován.
Režim Trail
Režim Trail je navržen pro říze-
ní protáčení hna cích kol inte-
grovaným ovládáním systémů
AWD, brzd a hnací síly. Režim
Trail použijte, když jedete po
nerovných silnicích atd.
VÝSTRAHA
■Před používání m režimu Trail
Dodržujte následující pokyny. Nedo-
držení těchto pokynů může mít za ná- sledek nečekanou nehodu.
●Režim Trail je určen pro použití,
když jedete po nerovných vozov- kách.
●Před jízdou zkontrolujte, že indiká-tor režimu Trail svítí.
●Režim Trail není určen k tomu, aby rozšířil limity vozidla. Důkladně kon-
trolujte stav vozo vky a jezděte opa-
trně.
Zapnutí systému
Když je režim Trail v činnosti

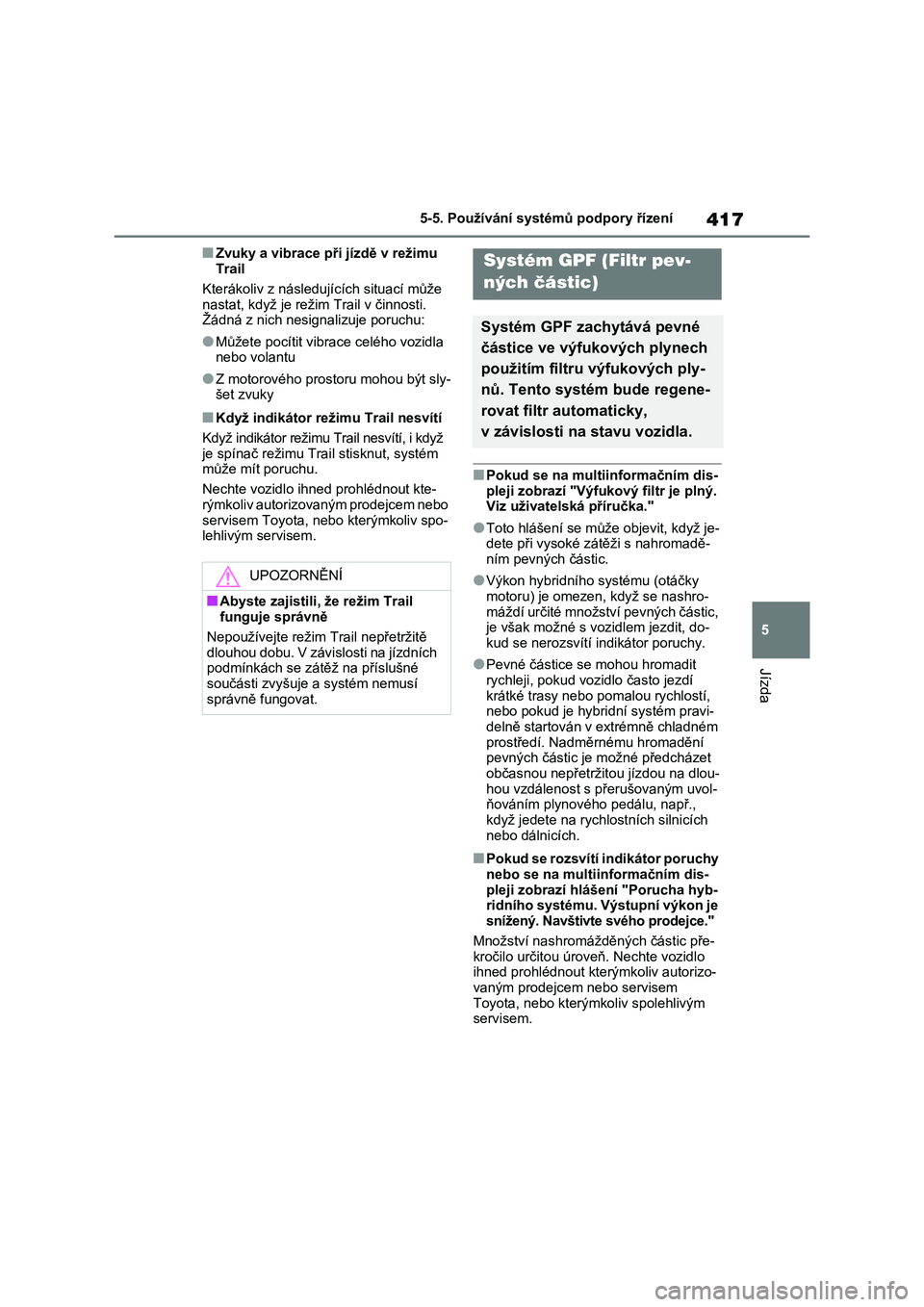

417
5
5-5. Používání systémů podpory řízení
Jízda
■Zvuky a vibrace př i jízdě v režimu
Trail
Kterákoliv z následujících situací může
nastat, když je režim Trail v činnosti.
Žádná z nich nesignalizuje poruchu:
●Můžete pocítit vibrac e celého vozidla
nebo volantu
●Z motorového prostoru mohou být sly-
šet zvuky
■Když indikátor rež imu Trail nesvítí
Když indikátor režimu Trail nesvítí, i když
je spínač režimu Tra il stisknut, systém
může mít poruchu.
Nechte vozidlo ihned prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv spo- lehlivým servisem.
■Pokud se na multiinformačním dis-
pleji zobrazí "Výfukový filtr je plný.
Viz uživatelská příručka."
●Toto hlášení se může objevit, když je-
dete při vysoké zát ěži s nahromadě- ním pevných částic.
●Výkon hybridního systému (otáčky motoru) je o mezen, když se nashro-
máždí určité množství pevných částic,
je však možné s vozidlem jezdit, do- kud se nerozsvítí i ndikátor poruchy.
●Pevné částice se mohou hromadit rychleji, pokud vo zidlo často jezdí
krátké trasy nebo pom alou rychlostí,
nebo pokud je hybridní systém pravi- delně startován v extrémně chladném
prostředí. Nadměrnému hromadění
pevných částic je možné předcházet
občasnou nepřetržit ou jízdou na dlou- hou vzdálenost s přerušovaným uvol-
ňováním plynového pedálu, např.,
když jedete na rychlo stních silnicích nebo dálnicích.
■Pokud se rozsvítí indikátor poruchy
nebo se na multiinformačním dis-
pleji zobrazí hlášení "Porucha hyb- ridního systému. Výstupní výkon je
snížený. Navštivte svého prodejce."
Množství nashromážděných částic pře- kročilo určitou úroveň. Nechte vozidlo
ihned prohlédnout kterýmkoliv autorizo-
vaným prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým
servisem.
UPOZORNĚNÍ
■Abyste zajistili, že režim Trail
funguje správně
Nepoužívejte režim Trail nepřetržitě dlouhou dobu. V závislosti na jízdních
podmínkách se zát ěž na příslušné
součásti zvyšuje a systém nemusí správně fungovat.
Systém GPF (Filtr pev-
ných částic)
Systém GPF zachytává pevné
částice ve výfukových plynech
použitím filtru výfukových ply-
nů. Tento systém bude regene-
rovat filtr automaticky,
v závislosti na stavu vozidla.

4185-5. Používání systémů podpory řízení
■ECB (Elektronicky řízený brz-
dový systém)
Elektronicky řízený brzdový sys-
tém generuje brzdnou sílu odpoví-
dající ovládání brzd.
■ABS (Protiblokovací brzdový
systém)
Pomáhá předcházet zablokování
kol při prudkém zabrzdění nebo
když jsou použity br zdy při jízdě na
kluzkém povrchu vozovky.
■Brzdový asistent
Vytváří zvýšenou úroveň brzdné
síly poté, co je sešlápnut brzdový
pedál, když systém detekuje stav
tzv. panického brzdění.
■VSC (Řízení stab ility vozidla)
Pomáhá řidiči ovládat vozidlo při
náhlém smyku nebo zatočení na
kluzkých površích vozovky.
UPOZORNĚNÍ
■Abyste zabránili nesprávné čin-
nosti systému GPF
●Nepoužívejte jiné palivo, než je specifikovaný typ
●Neupravujte výfukové potrubí
Asistenční jízdní systémy
Následující systémy fungují
v reakci na různé jízdní podmín-
ky automaticky, aby zajistily
bezpečnost jízdy a výkon. Uvě-
domte si však, že tyto systémy
jsou pouze doplňkové a neměli
byste na ně při ovládání vozidla
přehnaně spoléhat.
Přehled asistenčních jízd-
ních systémů

419
5
5-5. Používání systémů podpory řízení
Jízda
■VSC+ (Řízení stability vozidla+)
Poskytuje společ né ovládání ABS,
TRC, VSC a EPS.
Pomáhá udržet smě rovou stabilitu
při prokluzování na kluzkých povr-
ších vozovky ovládáním výkonu ří-
zení.
■Trailer Sway Control
Pomáhá řidiči ovládat houpání přívě-
su pomocí selektivn í aplikace tlaku
brzd pro jednotlivá kola a snížení
krouticího momentu, když je de-
tekováno rozhoupání přívěsu.
■TRC (Protiprokluzový systém)
Pomáhá udržovat hnací sílu a brání
prokluzování hnaných kol při roz-
jezdu vozidla nebo při zrychlování
na kluzkých vozovkách.
■Aktivní asistent zatáčení (ACA)
Pomáhá předcháze t driftování vozi-
dla na vnější stranu přibrzděním
vnitřního kola při pokusu o akcele-
raci během zatáčení.
■Asistent rozjezdu do kopce
Pomáhá snížit popojetí vozidla do-
zadu při rozjezdu do kopce.
■EPS (Elektrický posilovač řízení)
Používá elektrický motor, aby sní-
žil velikost síly potřebné k otáčení
volantem.
■E-Four (Elektronický systém
On-Demand AWD)
Automaticky ovládá systém poho-
nu, jako je pohon předních kol nebo
AWD (pohon všech kol) podle růz-
ných jízdních podmínek, včetně
běžné jízdy, při zatáčení, do kopce,
při rozjezdu, během akcelerace, na
kluzké vozovce kvůli sněhu nebo
déšť, což přispívá ke stabilnímu
provozu a stabilitě jízdy.
■Signalizace nouzového brzdění
Když jsou prudce použity brzdy, va-
rovná světla automaticky blikají,
aby bylo varováno vozidlo za vámi.
■Brzdění při sekundární kolizi
(je-li ve výbavě)
Když senzor SRS airbagu detekuje
kolizi a systém je v činnosti, auto-
maticky jsou ovládány brzdy a brz-
dová světla, aby se snížila rychlost
vozidla a tím se napomohlo snížení
možnosti dalšího poškození vlivem
sekundární kolize.
■Když jsou v činnos ti systémy TRC/
VSC/ABS/režim Trail/Trailer Sway
Control
Indikátor prokluzu bude blikat, když jsou
v činnosti systémy TRC/VSC/ABS/režim
Trail/Trailer Sway Control.

4205-5. Používání systémů podpory řízení
■Zrušení systému TRC
Pokud vozidlo uvízne v blátě, štěrku nebo sněhu, systémy TRC může snížit
přenos hnací síly z hybridního systému
na kola.
Stisknutí pro v ypnutí systému vám
může usnadnit rozhoupání vozidla,
abyste vozidl o vyprostili. Pro vypnutí systému TRC rychle stisk-
něte a uvolněte .
Na multiinformačním displeji se zobrazí "Ovládání trakc e je VYPNUTÉ".
Stiskněte znovu, abyste systém
opět zapnuli.
■Vypnutí systémů TRC/VSC/Trailer
Sway Control
Pro vypnutí systémů TRC/VSC/Trailer
Sway Control stiskněte a držte déle
než 3 sekundy, když je vozidlo zasta-
veno.
Indikátor vypnutí VSC se rozsvítí a na
multiinformačním displeji se zobrazí
"Ovládání trakc e je VYPNUTÉ".*
Stiskněte znovu, abyste systémy
opět zapnuli.*: U vozidel s PCS (Předkolizní systém)
se vypne také PCS (je dostupné pou-
ze předkolizní varování). Výstražná kontrolka PCS se rozsvítí a na multiin-
formačním displeji se zobrazí hlášení.
( S.355)
■Když je na multiinformačním dis-
pleji zobrazeno hlášení ukazující,
že TRC byl vypnut, i když nebyl
stisknut
TRC je dočasně deaktivován. Pokud se
informace stále ukazuj e, kontaktujte kte- réhokoliv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spolehlivý
servis.
■Provozní podmínky asistenta roz-
jezdu do kopce
Když jsou splněny všechny z následují-
cích podmínek, asis tent rozjezdu do
kopce bude fungovat:
●Řadicí páka je v poloze jiné než P
nebo N (když se rozjíždíte dopředu nebo dozadu do kopce)
●Vozidlo je zastaveno
●Plynový pedál není sešlápnutý
●Parkovací brzda není zabrzděna
●Spínač POWER je v ZAPNUTO.
■Automatický systém zrušení asis-tenta rozjezdu do kopce
Asistent rozjezdu do kopce se vypne
v některé z následujících situací:
●Řadicí páka je přesunuta do P nebo N
●Plynový pedál je sešlápnutý
●Brzdový pedál je sešlápnutý a parko- vací brzda je zabrzděna
●Uplynuly maximálně 2 sekundy po uvolnění brzdového pedálu
●Spínač POWER je přepnut do VY-PNUTO
■Zvuky a vibrace způsobené systé-
my ABS, brzdového asistenta, VSC,
Trailer Sway Control, TRC a asis- tenta rozjezdu do kopce
●Když je opakovaně sešlapován brzdo-vý pedál, může být při startování hyb-
ridního systému nebo krátce po
rozjezdu vozidla sl yšet zvuk z motoro- vého prostoru. Tento zvuk nesignali-
zuje poruchu některého z těchto
systémů.

421
5 5-5. Používání systémů podpory řízení
Jízda
●Kterákoliv z následujících situací
může nastat, když jsou výše uvedené
systémy v činnosti. Žádná z nich ne-
signalizuje poruchu.
• Můžete pocítit vibrace karoserie vozi-
dla a volantu.
• Můžete také slyšet zvuk elektromoto-
ru poté, co bylo vozidlo zastaveno.
■Provozní zvuk ECB
V následujících případech je slyšet pro-
vozní zvuk ECB, ale nesignalizuje to, že
nastala porucha.
●Provozní zvuk vycházející z motoro-
vého prostoru, když je ovládán brzdo-
vý pedál.
●Zvuk elektromotoru brzdového systé-
mu vycházející z přední části vozidla,
když jsou otevřeny dveře řidiče.
●Provozní zvuk vycházející z motoro-
vého prostoru, když uplynuly jedna
nebo dvě minuty poté, co byl vypnut
hybridní systém.
■Provozní zvuky a vibrace Aktivního
asistenta zatáčení
Když je Aktivní asistent zatáčení v čin-
nosti, mohou z brzdového systému vy-
cházet zvuky a vibrace, ale není to
porucha.
■Automatická reaktivace systémů
TRC, Trailer Sway Control a VSC
Po vypnutí systémů TRC, Trailer Sway
Control a VSC budou tyto systémy auto-
maticky znovu zapnuty v následujících
situacích:
●Když je spínač POWER vypnut
●Pokud je vypnutý pouze systém TRC,
TRC bude zapnut, když se zvýší rych-
lost vozidla.
Pokud jsou vypnuty oba systémy TRC
a VSC, k automatickému opětovnému
zapnutí nedojde, když se rychlost vo-
zidla zvýší.
■Provozní podmínky ACA (Aktivní
asistent zatáčení)
Systém je funkční, když dojde k násle-
dujícímu.
●TRC/VSC může fungovat
●Řidič se pokouší akcelerovat během
zatáčení
●Systém detekuje, že vozidlo driftuje
na vnější stranu
●Brzdový pedál je uvolněn
■Snížená účinnost systému EPS
Účinnost systému EPS se sníží, aby se
zabránilo přehřátí systému, když se po
delší dobu často manévruje s volantem.
Důsledkem toho je těžší ovládání volan-
tu. Pokud toto nastane, zdržte se nad-
měrného otáčení volantem nebo vozidlo
zastavte a vypněte hybridní systém.
Systém EPS by se měl vrátit do normálu
během 10 minut.
■Provozní podmínky signalizace
nouzového brzdění
Když jsou splněny následující podmín-
ky, signalizace nouzového brzdění bude
fungovat:
●Jsou vypnuta varovná světla.
●Skutečná rychlost vozidla je vyšší než
55 km/h.
●Systém vyhodnotí, podle zpomalení
vozidla, že se jedná o prudké zabrz-
dění.
■Automatický systém zrušení signa-
lizace nouzového brzdění
Signalizace nouzového brzdění bude zru-
šena v některé z následujících situací:
●Jsou zapnuta varovná světla.
●Systém vyhodnotí, podle zpomalení
vozidla, že se nejedná o prudké za-
brzdění.
■Provozní podmínky SCB (Brzdění při
sekundární kolizi) (je-li ve výbavě)
Systém funguje, když senzor SRS airba-
gu detekuje kolizi, když se vozidlo pohy-
buje. Systém však nefunguje, když jsou
součásti poškozeny.

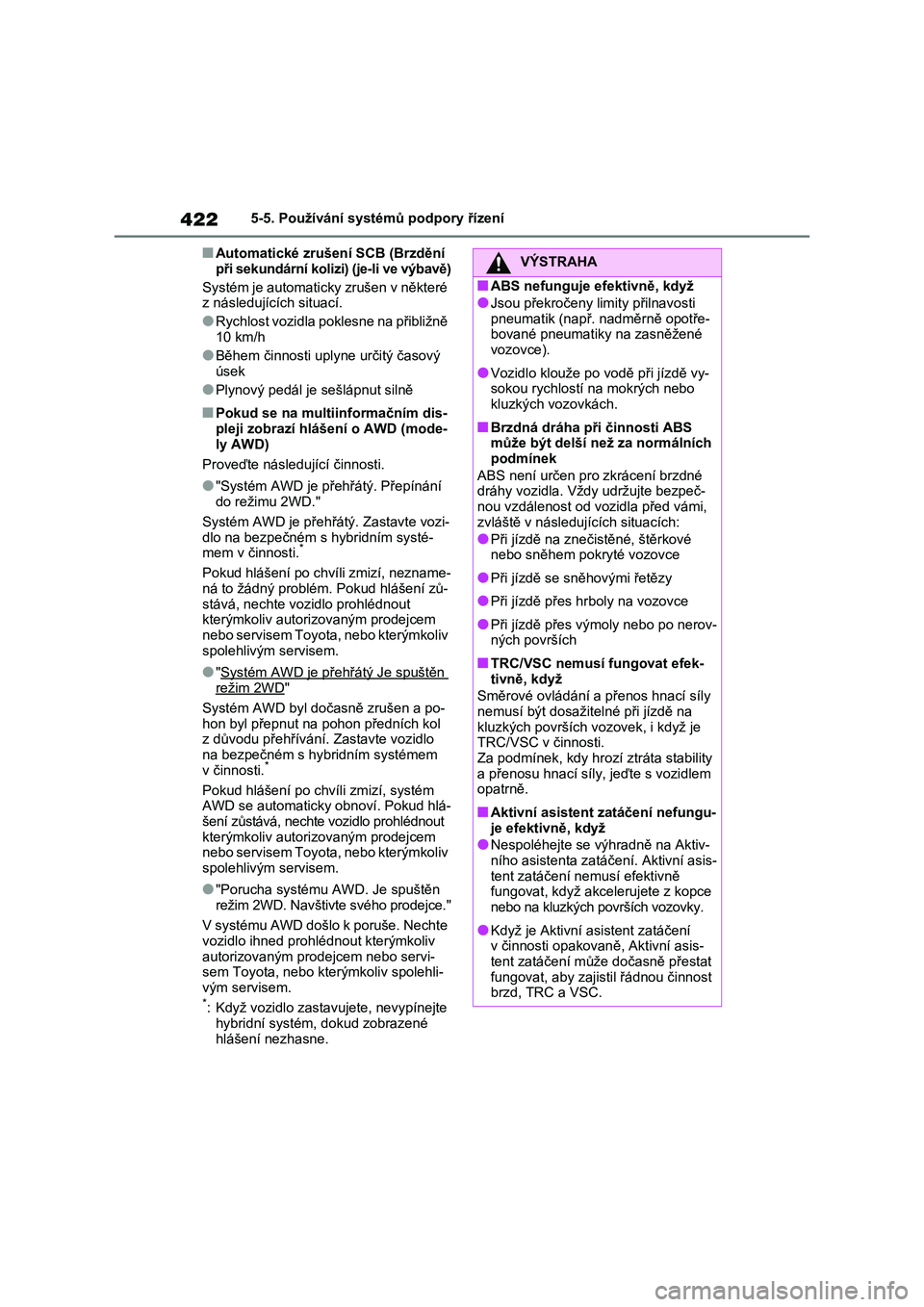

4225-5. Používání systémů podpory řízení
■Automatické zrušení SCB (Brzdění
při sekundární kolizi) (je-li ve výbavě)
Systém je automaticky zrušen v některé z následujících situací.
●Rychlost vozidla poklesne na přibližně
10 km/h
●Během činnosti uplyne určitý časový
úsek
●Plynový pedál je sešlápnut silně
■Pokud se na multiinformačním dis- pleji zobrazí hlášení o AWD (mode-
ly AWD)
Proveďte následující činnosti.
●"Systém AWD je přehřátý. Přepínání
do režimu 2WD."
Systém AWD je přehřátý. Zastavte vozi-
dlo na bezpečném s hybridním systé-
mem v činnosti.*
Pokud hlášení po chvíli zmizí, nezname-
ná to žádný problém. Pokud hlášení zů-
stává, nechte vozi dlo prohlédnout kterýmkoliv autori zovaným prodejcem
nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
●"Systém AWD je přehřátý Je spuštěn
režim 2WD"
Systém AWD byl dočasně zrušen a po-
hon byl přepnut na pohon předních kol
z důvodu přehřívání. Zastavte vozidlo na bezpečném s hybridním systémem
v činnosti.*
Pokud hlášení po c hvíli zmizí, systém AWD se automaticky obnoví. Pokud hlá-
šení zůstává, nechte vozidlo prohlédnout
kterýmkoliv autori zovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
●"Porucha systému AWD. Je spuštěn
režim 2WD. Navštivte svého prodejce."
V systému AWD došlo k poruše. Nechte
vozidlo ihned prohlédnout kterýmkoliv autorizovaným prodejcem nebo servi-
sem Toyota, nebo kterýmkoliv spolehli-
vým servisem.*: Když vozidlo zastav ujete, nevypínejte
hybridní systém, dokud zobrazené
hlášení nezhasne.
VÝSTRAHA
■ABS nefunguje efektivně, když
●Jsou překročeny lim ity přilnavosti
pneumatik (např. nadměrně opotře- bované pneumati ky na zasněžené
vozovce).
●Vozidlo klouže po vodě při jízdě vy-
sokou rychlostí na mokrých nebo kluzkých vozovkách.
■Brzdná dráha při činnosti ABS může být delší než za normálních
podmínek
ABS není určen pro zkrácení brzdné
dráhy vozidla. Vžd y udržujte bezpeč-
nou vzdálenost od vozidla před vámi, zvláště v následujících situacích:
●Při jízdě na znečistěné, štěrkové nebo sněhem pokryté vozovce
●Při jízdě se sněhovými řetězy
●Při jízdě přes hrboly na vozovce
●Při jízdě přes výmoly nebo po nerov-
ných površích
■TRC/VSC nemusí fungovat efek-
tivně, když
Směrové ovládání a přenos hnací síly
nemusí být dosažit elné při jízdě na kluzkých površích vozovek, i když je
TRC/VSC v činnosti.
Za podmínek, kdy hro zí ztráta stability a přenosu hnací síly, jeďte s vozidlem
opatrně.
■Aktivní asistent zatáčení nefungu-
je efektivně, když
●Nespoléhejte se výhradně na Aktiv-
ního asistenta zatáč ení. Aktivní asis- tent zatáčení nemusí efektivně
fungovat, když akce lerujete z kopce
nebo na kluzkých površích vozovky.
●Když je Aktivní asi stent zatáčení v činnosti opakovan ě, Aktivní asis-
tent zatáčení může dočasně přestat
fungovat, aby zaji stil řádnou činnost brzd, TRC a VSC.
