2023 TOYOTA RAV4 PLUG-IN HYBRID Návod na použití (in Czech)

247
4
4-2. Otevírání, zaví rání a zamykání dveří
Před jízdou
■Použití spínačů centrálního za-
mykání dveří
 S.242
■Otevřít
Při stlačení spína če otvírače zad-
ních dveří nahoru zvedněte zadní
dveře.
■Zavřít
Stáhněte zadní dveře dolů použitím
madla zadních dveří a zatlačte
na ně zvenku, abyst e se ujistili, že
jsou zadní dveře zavřeny.
Dejte pozor, abyste při zavírání zadních
dveří pomocí madla netáhli zadní dveře
do strany.
■Osvětlení zavazadlového prostoru
●Když jsou otevřeny zadní dveře, roz-
svítí se osvětlení za vazadlového pro- storu.
●Když je spínač POWER přepnut do VYPNUTO, osvětlení se automaticky
vypne po 20 minutách.

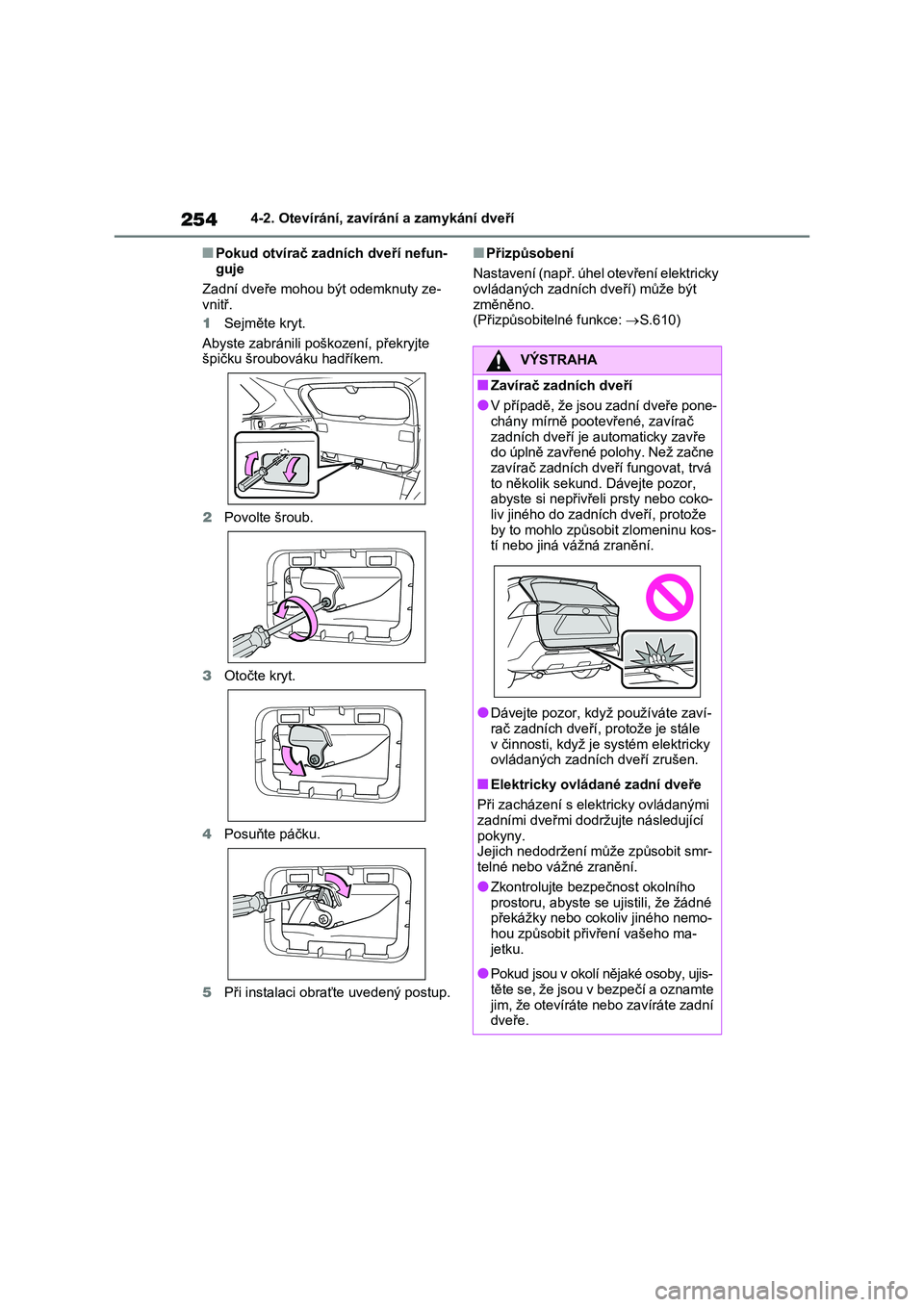

■Pokud otvírač zadních dveří nefun-
guje
Zadní dveře mohou být odemknuty ze-
vnitř.
1 Sejměte kryt.
Abyste zabránili pošk ození, překryjte špičku šroubováku hadříkem.
2 Povolte šroub.
3 Otočte kryt.
Odemknutí a zamknutí zad-
ních dveří zevnitř
Otevření/zavření zadních
dveří (vozidla bez elektricky
ovládaných zadních dveří)
A

2484-2. Otevírání, zavírání a zamykání dveří
4 Posuňte páčku.
5 Při instalaci obraťte uvedený postup.
■Výstražný bzučák otevřených dveří
 S.243
■Použití bezdrátového dálkového
ovládání
Stiskněte a držte spínač.
Elektricky ovládané zadní dveře se au-
tomaticky otev řou/zavřou.
Odemkněte zadní dv eře před jejich ovládáním.
Stisknutím spínače, když se elektricky
ovládané zadní dveře otevírají/zavírají,
se činnost zastaví. Kd yž je spínač stisk- nut a držen znovu během pozastavené
činnosti, zadní dveře provedou opač-
nou činnost.
UPOZORNĚNÍ
■Vzpěry tlumičů zadních dveří
Zadní dveře jsou vybaveny vzpěrami tlumičů, které drží zadní dveře na
místě.
Dodržujte následující pokyny. Jejich nedodržení může způsobit po-
škození vzpěry tlumiče zadních dveří,
což může vést k poruše.
●Nepřipevňujte žádné cizí předmě-
ty, např. nálepky, plastové fólie nebo lepicí pásky na tyč vzpěry tlu-
miče.
●Nedotýkejte se tyče vzpěry tlumiče
rukavicí nebo jiným i textilními před-
měty.
●Na zadní dveře nepřipevňujte žád-
né jiné příslušenství, než originální díly Toyota.
●Na vzpěru tlumiče nepokládejte ruce nebo na ni nevyvíjejte boční
tlak.
Otevření/zavření zadních
dveří (vozidla s elektricky
ovládanými zadními dveřmi)

249
4
4-2. Otevírání, zaví rání a zamykání dveří
Před jízdou
■Použití spínače elektricky
ovládaných zadních dveří na
přístrojovém panelu
Stiskněte a dr žte spínač.
Elektricky ovládané zadní dveře se au-
tomaticky otevřou/zavřou.
Odemkněte zadní dveře před jejich
ovládáním.
Stisknutím spínače , když se elektricky ovládané zadní dveře otevírají/zavírají,
se činnost zastaví. Když je spínač stisk-
nut a držen znovu během pozastavené činnosti, zadní dveře provedou opač-
nou činnost.
■Používání spínače otvírače
zadních dveří
Když jsou zadní dveře odemknuty:
Stiskněte spínač o tvírače zadních
dveří.
Když jsou zadní dveře zamknuty:
Když máte elektronický klíč u sebe,
stiskněte spínač o tvírače zadních
dveří.
Elektricky ovládané zadní dveře se au- tomaticky otevřou.
Stisknutím spínače , když se elektricky
ovládané zadní dveře otevírají/zavírají,
se činnost zastaví.
■Použití spínače elektricky
ovládaných zadních dveří na
zadních dveřích
Stiskněte spínač.
Elektricky ovládané zadní dveře se au-
tomaticky zavřou.
Stisknutím spínače, když jsou elektric-
ky ovládané zadní dveř e v činnosti, se činnost zastaví. Když je spínač stisknut
znovu během pozastavené činnosti,
zadní dveře provedou opačnou činnost.

2504-2. Otevírání, zavírání a zamykání dveří
■Používání madel zadních dveří
Zavřete zadní dve ře použitím ma-
dla zadních dveří .
Bude aktivován asistent zavírání zad- ních dveří ( S.252) a elektricky ovlá-
dané zadní dveře se automaticky úplně
zavřou.
■Používání senzoru nohy (vozi-
dla s hands-free elektricky
ovládanými zadními dveřmi)
Hands-free elektricky ovládané
zadní dveře umožňují automatické
otevírání a zavírání elektricky ovlá-
daných zadních dveří umístěním
vaší nohy do blízkosti střední části
zadního nárazníku a jejím pohybem
směrem od zadního nárazníku.
Když ovládáte hands-free elektricky
ovládané zadní dveře, ujistěte se,
že je spínač POWER vypnutý, čin-
nost hands-free elektricky ovláda-
ných zadních dveří je povolena
( S.208) a že máte elektronický
klíč u sebe.
1 Když máte u sebe elektronický
klíč, stůjte ve funkčním dosahu
systému Smart Entry & Start,
přibližně 30 až 50 cm od zadní-
ho nárazníku.
Senzor nohy
Oblast detekce činnosti
hands-free elektricky ovláda-
ných zadních dveří
Oblast detekce činnosti systému
Smart Entry & Start ( S.259)
2 Pohněte nohou do vzdálenosti
přibližně 10 cm od zadního ná-
razníku a pak ji stáhněte zpět.
• Proveďte celé kopnutí nohou bě-
hem 1 sekundy.
• Zadní dveře nezačnou fungovat,
když je noha detekována pod
zadním nárazníkem.
• Ovládejte hands-free elektricky
ovládané zadní dveře bez kon-
taktu zadního nárazníku s vaší
nohou.
• Pokud je v kabině nebo zavaza-
dlovém prostoru jiný elektronic-
ký klíč, zahájení činnosti může
trvat trochu déle než normálně.
A
A
B
C

251
4
4-2. Otevírání, zaví rání a zamykání dveří
Před jízdou
Senzor nohy
Oblast detekce činnosti
hands-free elektricky ovláda-
ných zadních dveří
3 Když senzor nohy detekuje, že
jste nohu stáhli zpět, zazní bzu-
čák a zadní dveře se automatic-
ky úplně otevřou/zavřou.
Pokud pohnete nohou pod zadním ná-
razníkem, když se zad ní dveře otevíra-
jí/zavírají, zadní dveře se zastaví.
Pokud pohnete nohou pod zadním ná- razníkem znovu během pozastavené
činnosti, zadní dveře provedou opač-
nou činnost.
■Osvětlení zavazadlového prostoru
●Když jsou otevřeny zadní dveře, roz-
svítí se osvětlení zavazadlového pro-
storu.
●Když je spínač POWER přepnut do VYPNUTO, osvětlení se automaticky
vypne po 20 minutách.
■Zavírač zadních dveří
V případě, že jsou zadní dveře pone-
chány mírně pootevřené, zavírač zad- ních dveří je automaticky zavře do úplně
zavřené polohy.
Zavírač zadních dveř í funguje při jakém-
koliv stavu spínače POWER.
■Provozní podmínky elektricky ovlá- daných zadních dveří
Elektricky ovládané z adní dveře se mo-
hou automati cky otevírat a zavírat za následujících podmínek:
●Když je systém elek tricky ovládaných
zadních dveří zapnutý. ( S.208)
●Když jsou zadní dveře odemknuty.
Pokud je stiskn ut a podržen spínač otví- rače zadních dveří a máte u sebe elek-
tronický klíč, elektricky ovládané zadní
dveře budou fungovat, i když jsou zadní dveře zamknuty. ( S.249)
●Když je spínač POWER v ZAPNUTO, kromě výše uvedeného pro činnost
otevírání, zadní dveře budou fungovat
při kterékoliv z následujících podmí- nek:
• Parkovací brzda je zabrzděna
• Brzdový pedál je sešlápnut • Řadicí páka je v P.
■Ovládání elektricky ovládaných
zadních dveří
●Zazní bzučák, aby signalizoval, že se
zadní dveře otev írají/zavírají.
●Když je systém elektricky ovládaných
zadních dveří vypnut, elektricky ovlá-
dané zadní dveře nefungují, ale mo- hou být otevřeny a zavřeny ručně.
●Když se elektricky ovládané zadní dveře automaticky otevírají, a pokud
je detekována jakákoliv abnormalita
vzhledem k osobám nebo objektům, činnost se zastaví.
■Funkce ochrany proti sevření
Na obou stranách elektricky ovládaných
zadních dveří jsou instalovány senzory. Pokud cokoliv překáž í elektricky ovláda-
ným zadním dveřím při jejich zavírání,
zadní dveře automa ticky obrátí svůj chod do opačného směru nebo se za-
staví.
A
B

2524-2. Otevírání, zavírání a zamykání dveří

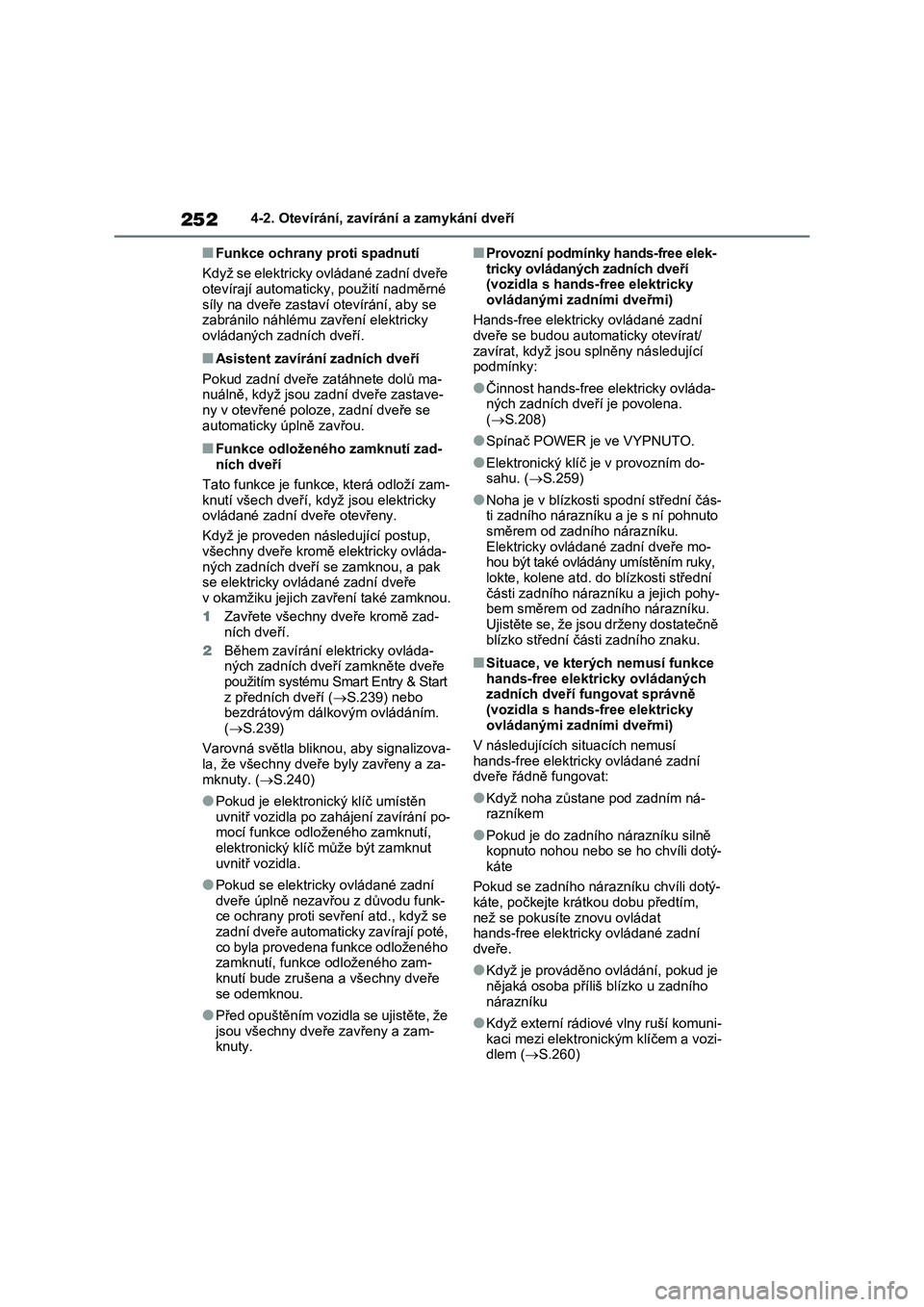

■Funkce ochrany proti spadnutí
Když se elektricky ovládané zadní dveře
otevírají automaticky, použití nadměrné
síly na dveře zastaví otevírání, aby se
zabránilo náhlému zavření elektricky
ovládaných zadních dveří.
■Asistent zavírání zadních dveří
Pokud zadní dveře zatáhnete dolů ma-
nuálně, když jsou zadní dveře zastave-
ny v otevřené poloze, zadní dveře se
automaticky úplně zavřou.
■Funkce odloženého zamknutí zad-
ních dveří
Tato funkce je funkce, která odloží zam-
knutí všech dveří, když jsou elektricky
ovládané zadní dveře otevřeny.
Když je proveden následující postup,
všechny dveře kromě elektricky ovláda-
ných zadních dveří se zamknou, a pak
se elektricky ovládané zadní dveře
v okamžiku jejich zavření také zamknou.
1Zavřete všechny dveře kromě zad-
ních dveří.
2Během zavírání elektricky ovláda-
ných zadních dveří zamkněte dveře
použitím systému Smart Entry & Start
z předních dveří (S.239) nebo
bezdrátovým dálkovým ovládáním.
(S.239)
Varovná světla bliknou, aby signalizova-
la, že všechny dveře byly zavřeny a za-
mknuty. (S.240)
●Pokud je elektronický klíč umístěn
uvnitř vozidla po zahájení zavírání po-
mocí funkce odloženého zamknutí,
elektronický klíč může být zamknut
uvnitř vozidla.
●Pokud se elektricky ovládané zadní
dveře úplně nezavřou z důvodu funk-
ce ochrany proti sevření atd., když se
zadní dveře automaticky zavírají poté,
co byla provedena funkce odloženého
zamknutí, funkce odloženého zam-
knutí bude zrušena a všechny dveře
se odemknou.
●Před opuštěním vozidla se ujistěte, že
jsou všechny dveře zavřeny a zam-
knuty.
■Provozní podmínky hands-free elek-
tricky ovládaných zadních dveří
(vozidla s hands-free elektricky
ovládanými zadními dveřmi)
Hands-free elektricky ovládané zadní
dveře se budou automaticky otevírat/
zavírat, když jsou splněny následující
podmínky:
●Činnost hands-free elektricky ovláda-
ných zadních dveří je povolena.
(S.208)
●Spínač POWER je ve VYPNUTO.
●Elektronický klíč je v provozním do-
sahu. (S.259)
●Noha je v blízkosti spodní střední čás-
ti zadního nárazníku a je s ní pohnuto
směrem od zadního nárazníku.
Elektricky ovládané zadní dveře mo-
hou být také ovládány umístěním ruky,
lokte, kolene atd. do blízkosti střední
části zadního nárazníku a jejich pohy-
bem směrem od zadního nárazníku.
Ujistěte se, že jsou drženy dostatečně
blízko střední části zadního znaku.
■Situace, ve kterých nemusí funkce
hands-free elektricky ovládaných
zadních dveří fungovat správně
(vozidla s hands-free elektricky
ovládanými zadními dveřmi)
V následujících situacích nemusí
hands-free elektricky ovládané zadní
dveře řádně fungovat:
●Když noha zůstane pod zadním ná-
razníkem
●Pokud je do zadního nárazníku silně
kopnuto nohou nebo se ho chvíli dotý-
káte
Pokud se zadního nárazníku chvíli dotý-
káte, počkejte krátkou dobu předtím,
než se pokusíte znovu ovládat
hands-free elektricky ovládané zadní
dveře.
●Když je prováděno ovládání, pokud je
nějaká osoba příliš blízko u zadního
nárazníku
●Když externí rádiové vlny ruší komuni-
kaci mezi elektronickým klíčem a vozi-
dlem (S.260)

253
4 4-2. Otevírání, zavírání a zamykání dveří
Před jízdou
●Když nabíjíte z externího zdroje elek-
trického proudu nebo připojujete AC
nabíjecí kabel
●Když je vozidlo zaparkováno blízko
zdroje elektrického šumu, který ovliv-
ňuje citlivost hands-free elektricky
ovládaných zadních dveří, jako napří-
klad parkovací automat, čerpací stani-
ce, elektricky vyhřívaná silnice nebo
zářivkové osvětlení
●Když je vozidlo v blízkosti TV vysíla-
čů, elektráren, rádiových stanic, vel-
koplošných obrazovek, letišť nebo
zařízení, která generují silné rádiové
vlny nebo elektrický šum
●Když je na zadní nárazník vylito velké
množství vody, například, když je vo-
zidlo umýváno nebo při silném dešti
●Když na zadním nárazníku ulpívá
bahno, sníh, led atd.
●Když je vozidlo zaparkováno chvíli po-
blíž objektů, které se mohou pohybo-
vat a dotýkat se zadního nárazníku,
např. rostliny
●Když je na zadní nárazník nainstalo-
váno nějaké příslušenství
Pokud bylo nainstalováno nějaké příslu-
šenství, nastavení činnosti hands-free
elektricky ovládaných zadních dveří vy-
pněte.
■Předcházení neúmyslnému ovládá-
ní hands-free elektricky ovládaných
zadních dveří (vozidla s hands-free
elektricky ovládanými zadními
dveřmi)
Když je elektronický klíč ve funkčním
dosahu, hands-free elektricky ovládané
zadní dveře mohou fungovat neúmysl-
ně, takže buďte opatrní v následujících
situacích.
●Když je na zadní nárazník vylito velké
množství vody, například, když je vo-
zidlo umýváno nebo při silném dešti
●Když jsou ze zadního nárazníku otírá-
ny nečistoty
●Když se malé zvíře nebo malý objekt,
například míč, pohybuje pod zadním
nárazníkem
●Když se nějaký objekt pohne zpod
zadního nárazníku
●Pokud někdo houpe nohama, když
sedí na zadním nárazníku.
●Pokud se nohy nebo jiná část něčího
těla dotkne zadního nárazníku, když
míjí vozidlo
●Když je vozidlo zaparkováno blízko
zdroje elektrického šumu, který ovliv-
ňuje citlivost hands-free elektricky
ovládaných zadních dveří, jako napří-
klad parkovací automat, čerpací stani-
ce, elektricky vyhřívaná silnice nebo
zářivkové osvětlení
●Když je vozidlo v blízkosti TV vysíla-
čů, elektráren, rádiových stanic, vel-
koplošných obrazovek, letišť nebo
zařízení, která generují silné rádiové
vlny nebo elektrický šum
●Když je vozidlo zaparkováno na mís-
tě, kde jsou objekty, například rostliny,
blízko zadního nárazníku
●Pokud je zavazadlo atd. postaveno
blízko zadního nárazníku
●Pokud je nasazováno nebo sundává-
no příslušenství nebo krycí plachta
vozidla blízko zadního nárazníku
●Když je vozidlo taženo
Abyste zabránili neúmyslnému ovládání,
nastavení činnosti hands-free elektricky
ovládaných zadních dveří vypněte.
(S.208)
■Když znovu připojujete 12 V aku-
mulátor
Aby elektricky ovládané zadní dveře
fungovaly správně, zavřete zadní dveře
manuálně.

2544-2. Otevírání, zavírání a zamykání dveří
■Pokud otvírač zadních dveří nefun-
guje
Zadní dveře mohou být odemknuty ze-
vnitř.
1 Sejměte kryt.
Abyste zabránili poškození, překryjte špičku šroubováku hadříkem.
2 Povolte šroub.
3 Otočte kryt.
4 Posuňte páčku.
5 Při instalaci obraťte uvedený postup.
■Přizpůsobení
Nastavení (např. úhel otevření elektricky ovládaných zadních dveří) může být
změněno.
(Přizpůsobitelné funkce: S.610)
VÝSTRAHA
■Zavírač zadních dveří
●V případě, že jsou zadní dveře pone-
chány mírně pootevřené, zavírač
zadních dveří je automaticky zavře do úplně zavřené polohy. Než začne
zavírač zadních dve ří fungovat, trvá
to několik sekund. Dávejte pozor, abyste si nepřivřeli prsty nebo coko-
liv jiného do zadních dveří, protože
by to mohlo způsobit zlomeninu kos- tí nebo jiná vážná zranění.
●Dávejte pozor, když používáte zaví-
rač zadních dveří, protože je stále v činnosti, když je systém elektricky
ovládaných zadních dveří zrušen.
■Elektricky ovládané zadní dveře
Při zacházení s elektricky ovládanými
zadními dveřmi dodržujte následující
pokyny. Jejich nedodržení může způsobit smr-
telné nebo vážné zranění.
●Zkontrolujte bezpečnost okolního prostoru, abyste se ujistili, že žádné
překážky nebo cokoliv jiného nemo-
hou způsobit přiv ření vašeho ma- jetku.
●Pokud jsou v okolí nějaké osoby, ujis-
těte se, že jsou v bezpečí a oznamte jim, že otevíráte nebo zavíráte zadní
dveře.
