2023 TOYOTA RAV4 PLUG-IN HYBRID zámek

79
1
1-4. Zabezpečovací systém
Bezpečnost a zabezpečení
■Zrušení nebo zastavení
Pro deaktivaci neb o zastavení alar-
mu proveďte jednu z následujících
činností:
 Odemkněte dveře použitím funk-
ce nastupován í nebo bezdráto-
vým dálkovým ovládáním.
 Nastartujte hybridní systém.
(Alarm bude deaktivován nebo
zastaven po ně kolika sekun-
dách.)
■Údržba systému
Toto vozidlo má bez údržbový typ systé- mu alarmu.
■Spuštění alarmu
Alarm se může spusti t v následujících
situacích: (Zastavením alarmu se deaktivuje sys-
tém alarmu.)
●Dveře jsou odemknuty mechanickým
klíčem.
●Osoba uvnitř vozidla otevře dveře nebo kapotu, nebo odemkne vozidlo
použitím vnitřního zamykacího tlačítka.
●12V akumulátor je dobíjen nebo vy-
měňován, když je vozidle zamknuto. ( S.581)
■Alarmem ovládaný zámek dveří
V následujících případech se v závislosti
na situaci mohou dveře automaticky
uzamknout, aby se z abránilo nespráv- nému nástupu do vozidla:
●Když osoba zůstávající ve vozidle odemkne dveře a je aktivován alarm.
●Jakmile je aktivován alarm, osoba zů- stávající ve vozidle odemkne dveře.
●Když dobíjíte nebo měníte 12V aku- mulátor.
■Přizpůsobení (je-li ve výbavě)
Alarm může být nastaven tak, aby se
deaktivoval, když je pro odemknutí pou- žit mechanický klíč.
(Přizpůsobitelné funkce: S.604)
UPOZORNĚNÍ
■Zajištění správné funkce systému
Neupravujte ani neodstraňujte sys- tém. Pokud je systém upravován nebo
odstraněn, řádná funkce systému ne-
může být zaručena.

125
2
2-2. Nabíjení
Plug-in hybridní systém
■Odemknutí nabíjecího konektoru
použitím systému Smart Entry & Start
Pokud je nabíjecí ko nektor zamknutý,
když jsou dveře odemknuty, zamkněte a odemkněte dveře, a byste nabíjecí ko-
nektor odemkli.
■Zabezpečovací funkce pro ode-
mknutí
Pokud není nabíjecí konektor vytažen
během přibližně 30 sekund po odemk-
nutí vozidla, zabez pečovací funkce au- tomaticky konektor opět zamkne.
■Odemknutí nabíjecího konektoru
během nabíjení
Pokud je nabíjecí konektor odemknut během nabíjení, nabíjení bude zastave-
no. Jakmile je zabezpečovací funkce
( S.125) v činnosti, nabíjení se nemusí automaticky restarto vat. V tom případě
nabíjecí konektor vytáhněte* a znovu ho
zasuňte.*: Když je nabíjecí konektor vytažen,
harmonogram nabíjení bude aktuali-
zován. ( S.146)
■Když nabíjecí konektor nelze zasu- nout do AC nabíjecí zásuvky
Zkontrolujte, že kolí k zámku konektoru
není vysunut.
Pokud je kolík zámku konektoru vysu-
nut, zámek konektoru je v činnosti. Ode- mkněte dveře použitím systému Smart
Entry & Start nebo bezdrátového dálko-
vého ovládání a odemkněte zámek na- bíjecího konektoru, a zkontrolujte, že
kolík zámku konekt oru není vysunut.
■Pokud nabíjecí konektor nelze ode-
mknout
Nabíjecí konektor může být odemknut
ovládáním nouzové uvolňovací páčky.
1 Otevřete zadní dveře.
( S.247, 248)
2 Vyjměte kryt dle obrázku.
3 Zasuňte ruku ze spodní strany vozi-
dla šikmo nahoru a zahákněte prst za nouzovou uvol ňovací páčku.
4 Posuňte nouzovou uvolňovací páčku ve směru zobrazeném na obrázku.*
Nabíjecí konektor se odemkne a je mož-
né ho vyjmout.*: Dejte pozor, abyste páčku posunuli ve
směru zobrazeném na obrázku. Pou-
žití síly jinými směry může nouzovou uvolňovací páčku poškodit.

1262-2. Nabíjení
5 Namontujte znovu kryt do původní
polohy.
Tento způsob je provizorní postup pouze
pro případ nouze. Po kud problém trvá,
nechte vozidlo prohlédnout kterýmkoliv autorizovaným prodejcem nebo servi-
sem Toyota, nebo kterýmkoliv spolehli-
vým servisem.
Neovládejte nouzovou uvolňovací páč-
ku, když může být nabíjecí konektor
odemknut normá lním postupem.
*: Pokud je AC nabíjecí kabel ve výbavě.
Připojte zástrčku k zásuvce AC
220-240 V s jističem zbytkového
proudu (RCCB) a jističem. Pro
správnou funkci AC nabíjecího
kabelu je důrazně doporučeno
použít samostatný 13A obvod.
 Důrazně doporučujeme, abyste
pro nabíjení používali vyhrazené
připojení z rozvodné skříně. Po-
kud se připojíte na zásuvku, kte-
rá je na sdíleném obvodu a na
jiných zásuvkách jsou použita
jiná elektrická z ařízení na stej-
ném obvodu, jistič se může vy-
pnout.*
VÝSTRAHA
■Když připojujete nabíjecí konek- tor do AC nabíjecí zásuvky
Dávejte pozor, abyste se nedotkli části zámku víka n abíjecího portu.
Když je v činnosti zámek konektoru,
zámek víka nabíjecího portu bude také v činnosti. Kolík zámku víka na-
bíjecího portu může narazit do ruky,
což může mít za následek zranění.
UPOZORNĚNÍ
■Když zasunujete nabíjecí konektor
Dodržujte následující pokyny. Jinak by
to mohlo způsobit poruchu systému zamykání nabíjecího konektoru.
●Zkontrolujte, zda je nabíjecí konektor kompatibilní s tímto vozidlem.
Nabíjecí konektor jiného typu nebo
nabíjecí konektor s poškozenou nebo deformovanou zásuvnou částí
se nemusí uzamknout.
●Nepoužívejte nadměrnou sílu na na-
bíjecí konektor poté, co je nabíjecí
konektor zasunut. Když nabíjecí kone ktor vyjímáte,
ujistěte se, že je nabíjecí konektor
odemknutý.
Zdroje napájení, které
mohou být použity*
Pro nabíjení tohoto vozidla je
nutný externí zdroj napájení,
který splňuje následující krité-
ria. Před nabíjením je ověřte.
VÝSTRAHA
■Výstraha před elektrickými záva- dami
Ujistěte se, že dodržujete pokyny
uvedené v této Příru čce pro uživatele, když nabíjíte vozidlo.
Použití zdroje napájení, který nespl-
ňuje požadavky, nebo nedodržení předpisů při dobíjení by mohlo vést
k nehodě s následkem smrtelného
nebo vážného zranění.
Zdroje napájení

2384-1. Informace o klíčích
Elektronické klíče jsou vybaveny
následujícím bezd rátovým dálko-
vým ovládáním:.
Zamkne všechny dveře
( S.239)
Zavření bočních oken*1 a pano-
ramatického střešního okna*1, 2
( S.239)
Odemkne všechny dveře
( S.239)
Otevření bočních oken*1
a panoramatického střešního
okna*1, 2 ( S.239)
Otevře a zavře elektricky ovlá-
dané zadní dveře*2 ( S.248)
Ovládá Dálkově ovládaný sys-
tém klimatizace ( S.441)
*1: Tato nastavení musí být přizpůsobe-
na u kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota, nebo v kterémkoliv spolehlivém ser-
visu.*2: Je-li ve výbavě
Pro vytáhnutí mechanického klíče
posuňte uvolňovací páčku a vy-
táhněte klíč ven.
Mechanický klíč můž e být zasunut pou-
ze v jednom směru, protože klíč má drážku pouze na jedné straně. Pokud
nejde zasunout klíč do zámku, otočte
ho a znovu ho zasuňte.
Mechanický klíč po jeho použití uložte
do elektronického k líče. Noste mecha- nický klíč společně s elektronickým klí-
čem. Pokud se baterie elektronického
klíče vybije nebo funkce nastupování řádně nefunguje, b udete potřebovat
mechanický klíč. ( S.578)
■Když je potřeba přenechat klíč od
vozidla obsluze parkoviště
Pokud to vyžadují oko lnosti, zamkněte
odkládací schránku. ( S.449)
Vyjměte mechanický klíč pro vaše vlast- ní použití a obsluze parkoviště přene-
chejte pouze elek tronický klíč.
■Když ztratíte mechanické klíče
 S.577
■Pokud je použit špatný klíč
Zámek se volně protáčí, aby izoloval vnitřní mechanismus.
Bezdrátové dálkové ovládání
A
B
C
D
E
F
3RXåLWtPHFKDQLFNpKRNOtþH
A

313
5
5-2. Jízdní postupy
Jízda
■Když je okolní teplota nízká, např.
během zimního období
●Když startujete hyb ridní systém, doba
blikání indikátoru "READY" může být dlouhá. Neprovádějte s vozidlem žád-
nou činnost, dokud nebude indikátor
"READY" stále svíti t, protože stálé svícení znamená, že je vozidlo schop-
no jízdy.
●Když je hybridní (tr akční) akumulátor
extrémně studený (pod přibližně -30 °C)
vlivem venkovní te ploty, nemusí být možné hybridní syst ém nastartovat.
V tom případě se pokuste znovu na-
startovat hybridní systém poté, co se teplota hybridního akumulátoru zvýší
z důvodu zvýšení venkovní teploty atd.
■Zvuky a vibrace specifické pro
Plug-in Hybridní Elektrické Vozidlo
 S.91
■Pokud se vybije 12V akumulátor
Hybridní systém nemůže být nastartován
použitím systému Smart Entry & Start. Viz S.581 pro opětovné nastartování
hybridního systému.
■Vybití baterie elektronického klíče
 S.236
■Podmínky ovlivňující činnost
 S.260
■Poznámky k funkci nastupování
 S.261
■Funkce zámku řízení (je-li ve výbavě)
●Po přepnutí spínače POWER do VY-
PNUTO a otevření a zavření dveří se
uzamkne volant pom ocí funkce zámku řízení. Opětovným ovládáním spínače
POWER se zámek ř ízení automaticky
zruší.
●Když zámek volantu nelze uvolnit, na
multiinformačním displeji se zobrazí
"Stiskněte tlačítko POWER a zároveň otočte volantem libovolným směrem.".
Zkontrolujte, zda je řadicí páka v P.
Stiskněte krátce a pevně spínač POWER, přičemž otáčejte volantem
vlevo a vpravo.
●Abyste předešli přehřátí elektromotoru
zámku řízení, elekt romotor může být pozastaven, pokud je hybridní systém
opakovaně zapínán a vypínán během
krátké doby. V tom případě ze zdržte ovládání spínače POWER. Po cca
10 sekundách začne elektromotor
zámku řízení opět fungovat.
■Pokud se v systému Smart Entry & Start vyskytne porucha
Pokud se na mu ltiinformačním displeji
zobrazí "Porucha intel. systému Entry & Start" nebo "Por ucha systému Smart
Key", systém může mít poruchu. Nechte
vozidlo ihned prohlédnout kterýmkoliv autorizovaným prode jcem nebo servi-
sem Toyota, nebo kterýmkoliv spolehli-
vým servisem.
■Pokud se nerozsvítí indikátor "READY"
V případě, že se indikátor "READY" ne-
rozsvítí ani po provedení správných po- stupů pro startování vozidla, ihned
kontaktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo kte- rýkoliv spolehlivý servis.
■Pokud má hybridní systém poruchu
 S.100
■Baterie elektronického klíče
 S.517

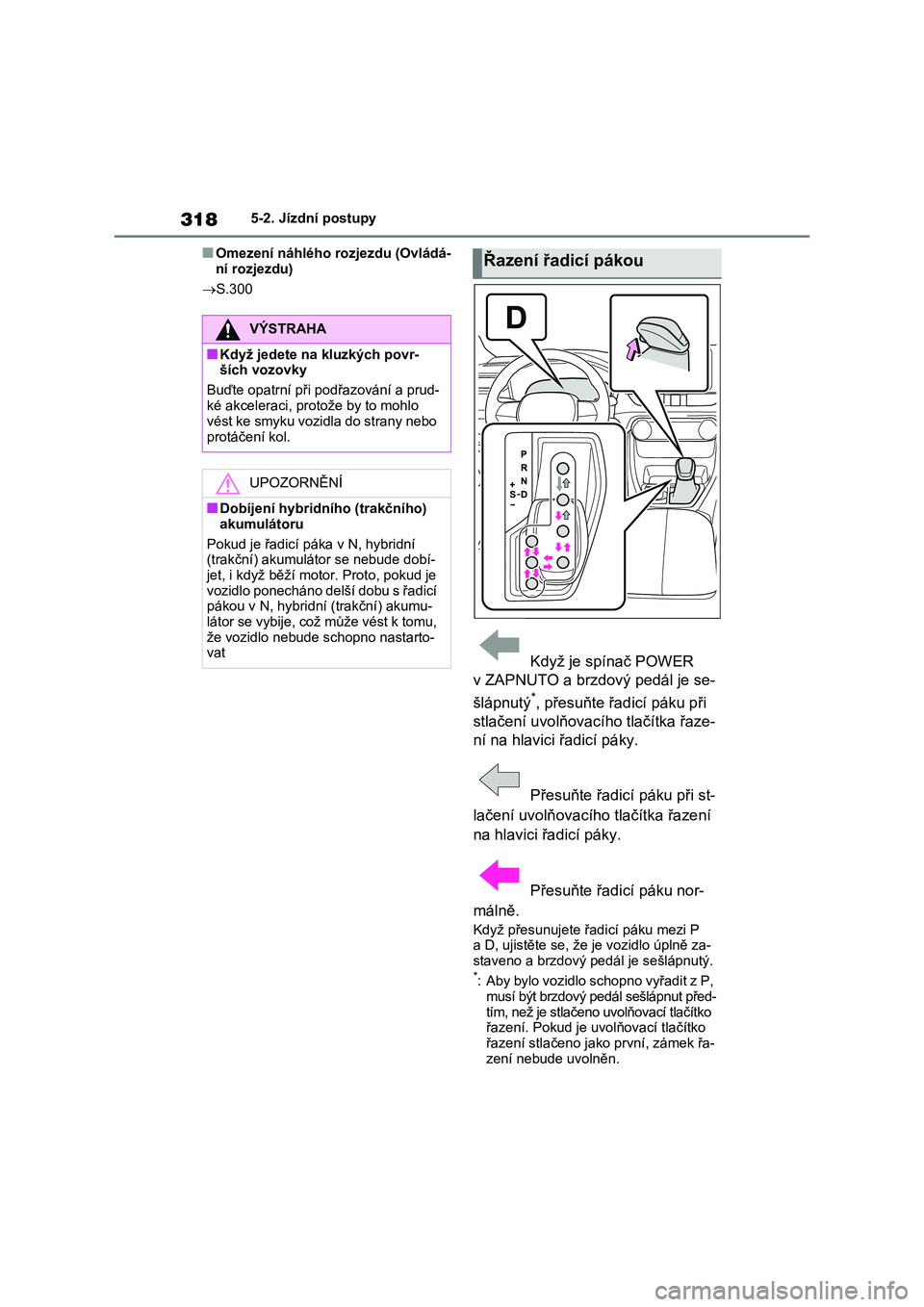

3185-2. Jízdní postupy
■Omezení náhlého rozjezdu (Ovládá-
ní rozjezdu)
 S.300
Když je spínač POWER
v ZAPNUTO a brzdový pedál je se-
šlápnutý*, přesuňte řadicí páku při
stlačení uvolňovacího tlačítka řaze-
ní na hlavici řadicí páky.
Přesuňte řadicí páku při st-
lačení uvolňovacího tlačítka řazení
na hlavici řadicí páky.
Přesuňte řadicí páku nor-
málně.
Když přesunujete řadicí páku mezi P
a D, ujistěte se, že je vozidlo úplně za-
staveno a brzdový pedál je sešlápnutý.*: Aby bylo vozidlo schopno vyřadit z P,
musí být brzdový pedál sešlápnut před-
tím, než je stlačeno uvolňovací tlačítko řazení. Pokud je uvolňovací tlačítko
řazení stlačeno jako první, zámek řa-
zení nebude uvolněn.
VÝSTRAHA
■Když jedete na kluzkých povr-
ších vozovky
Buďte opatrní při podřazování a prud-
ké akceleraci, protože by to mohlo
vést ke smyku vozidla do strany nebo
protáčení kol.
UPOZORNĚNÍ
■Dobíjení hybridního (trakčního)
akumulátoru
Pokud je řadicí páka v N, hybridní
(trakční) akumulátor se nebude dobí-
jet, i když běží motor. Proto, pokud je vozidlo ponecháno delší dobu s řadicí
pákou v N, hybridní (trakční) akumu-
látor se vybije, což může vést k tomu, že vozidlo nebude schopno nastarto-
vat
Řazení řadicí pákou

319
5
5-2. Jízdní postupy
Jízda
■Systém zámku řazení
Systém zámku řazení je systém, který
brání nesprávnému ovládání řadicí páky
při rozjezdu. Řadicí páku je mož né přesunout z P
pouze tehdy, když je spínač POWER
v ZAPNUTO, brzdový pedál je se- šlápnutý a uvolňovací tlačítko řazení je
stlačeno.
■Když nelze přesunout řadicí páku
z P
Nejprve zkontrolujte, zda je sešlápnut
brzdový pedál. Pokud nelze řadicí páku přesunout, ač-
koliv je brzdový pedál sešlápnutý a uvol-
ňovací tlačítko řazení stlačeno, může být nějaký problém se systémem zámku
řazení. Ihned nechte vozidlo zkontrolo-
vat kterýmkoliv aut orizovaným prodej- cem nebo servisem Toyota, nebo
kterýmkoliv spolehlivým servisem.
Následující kroky mohou být použity jako nouzové opatřen í pro přesunutí řa-
dicí páky.
Uvolnění zámku řazení:
1 Zatáhněte spínač parkovací brzdy,
abyste zkontrolovali, že je parkovací brzda zabrzděna. ( S.323)
2 Vypněte spínač POWER.
3 Sešlápněte brzdový pedál.
4 Vypačte kryt nahoru pomocí ploché-
ho šroubováku nebo podobného ná-
stroje.
Abyste zabránili po škození krytu, pře- kryjte špičku šroubováku hadříkem.
5 Stiskněte a držte tlačítko vyřazení
zámku řazení a pak stlačte tlačítko na hlavici řadicí páky.
Řadicí páka může být přesunuta,
když jsou obě tlačítka stisknuta.
 S.415
VÝSTRAHA
■Abyste zabránili nehodě, když uvolňujete zámek řazení
Před stisknutím tlačítka vyřazení zám-
ku řazení se ujistěte, že je zabrzděna parkovací brzda a sešlápněte brzdový
pedál.
Pokud je omylem sešlápnut plynový pedál namísto brzdového pedálu, když
je stisknuto tlačítko vyřazení zámku řa-
zení a řadicí páka je přesunuta mimo P, vozidlo se může náhle rozjet, což
může vést k nehodě s následkem smr-
telného nebo vážného zranění.
Volba jízdního režimu

449
6
6-3. Používání úložných prostorů
Vybavení interiéru
Odemknout mechanickým klíčem
Zamknout mechan ickým klíčem
Otevřít (zatáhněte páčku nahoru)
Při zatlačení tlačítka, abyste uvolnili
zámek, zvedněte víčko.
■Přihrádka schránky v konzole
Přihrádka může být vyjmuta a uložena
na dně schránky v konzole.
Odkládací schránka
VÝSTRAHA
■Výstraha během jízdy
Mějte odkládací schránku zavřenou. V případě náhlého zabrzdění nebo
náhlého zatočení může dojít k neho-
dě, protože cestující může narazit do otevřené odkládací schránky nebo být
zasažen předměty u loženými uvnitř.
A
B
C
Schránka v konzole
VÝSTRAHA
■Výstraha během jízdy
Mějte schránku v konzole zavřenou.
V případě nehody nebo náhlého za-
brzdění by mohlo dojít ke zranění.
