2023 TOYOTA RAV4 PLUG-IN HYBRID zámek

4807-3. Údržba svépomocí
1Zatáhněte za uvolňovací páčku
zámku kapoty.
Kapota mírně povyskočí nahoru.
2 Posuňte pomocnou záchytnou
páčku doleva a zvedněte kapotu.
3 Otevřenou kapotu podepřete
vložením podpěrné tyče do ot-
voru.
Kapota
Uvolněte zámek zevnitř vozi-
dla, abyste otevřeli kapotu.
Otevření kapoty

517
7
7-3. Údržba svépomocí
Údržba a péče
■Když je baterie klíče vybitá
Mohou se objevit nás ledující příznaky:
●Systém Smart Entry & Start a bezdrá-
tové dálkové ovládání nebudou řádně
fungovat.
●Účinný dosah se sníží.
Před výměnou baterie si připravte
následující:
 Plochý šroubovák
 Malý plochý šroubovák
 Lithiová baterie CR2450
■Použití lithiové baterie CR2450
●Baterie můžete zakoupit u kteréhoko- liv autorizovaného prodejce nebo
v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu , v místních pro- dejnách elektro nebo foto obchodech.
●Nahraďte baterii pouze stejným nebo ekvivalentním typem doporučeným
výrobcem.
●Použité baterie zlikvidujte v souladu
s místními předpisy.
1 Uvolněte zámek a vyjměte me-
chanický klíč.
2 Vyjměte kryt klíče.
Použijte šroubovák příslušné velikosti.
Násilné páčení může způsobit poško- zení krytu.
Abyste zabránili poškození klíče, pře-
kryjte špičku plochého šroubováku hadříkem.
Baterie elektronického
klíče
Pokud je bater ie vybitá, vy-
měňte ji za novou.
Příprava pomůcek
Výměna baterie

519
7
7-3. Údržba svépomocí
Údržba a péče
1 Vypněte spínač POWER.
Ověřte, že nabíjecí konektor není připo- jen. Nepoužívejte také dálkově ovláda-
ný systém klimatizace během této
činnosti.
2 Otevřete kryt pojistkové skříňky.
Motorový prostor: Pojistková
skříňka typu C
Zatlačte úchyty a , abyste úplně
uvolnili zámek, a pak zvedněte kryt na-
horu.
VÝSTRAHA
■Certifikace pro ba terii elektronic-
kého klíče
VÝSTRAHA
POKUD JE BATERIE NAHRAZENA
NESPRÁVNÝM TYPEM, HROZÍ
NEBEZPEČÍ VÝBUCHU. POUŽITÉ BATERIE ZLIKVIDUJTE
PODLE POKYNŮ.
UPOZORNĚNÍ
■Když měníte baterii
Použijte plochý šr oubovák příslušné velikosti. Použitím nadměrné síly mů-
žete kryt deformovat nebo poškodit.
■Pro normální činnost po výměně
baterie
Dodržujte následující pokyny, abyste zabránili nehodám:
●Vždy pracujte se suchýma rukama.
Vlhkost může způsobit korozi bate- rie.
●Nedotýkejte se ani n ehýbejte s jiný-
mi součástmi uvnitř dálkového ovlá- dání.
●Neohýbejte žádný z kontaktů bate-rie.
Kontrola a výměna pojis-
tek
Pokud některá z elektrických
součástí nefunguje, může mít
přepálenou pojistku. Pokud se
tak stane, zkontrolujte a vyměň-
te pojistku, pokud je to potřeba.
Kontrola a výměna pojistek
AB

5207-3. Údržba svépomocí
Motorový prostor: Pojistková
skříňka typu B
Zatlačte úchyty a , abyste úplně
uvolnili zámek, a pak zvedněte kryt na-
horu.
Levá strana přístrojového panelu
Vozidla s levostranným řízením: Vyjmě-
te víčko.
Vozidla s pravostranným řízením: Za-
tlačte jazýček dovni tř a vyjměte kryt,
a pak vyjměte víčko.
Pravá strana zavazadlového pro-
storu
Otevřete podlahovou desku. ( S.453)
Zatlačte úchyty a , abyste úplně
uvolnili zámek, a pak zvedněte kryt na-
horu.
AB
AB

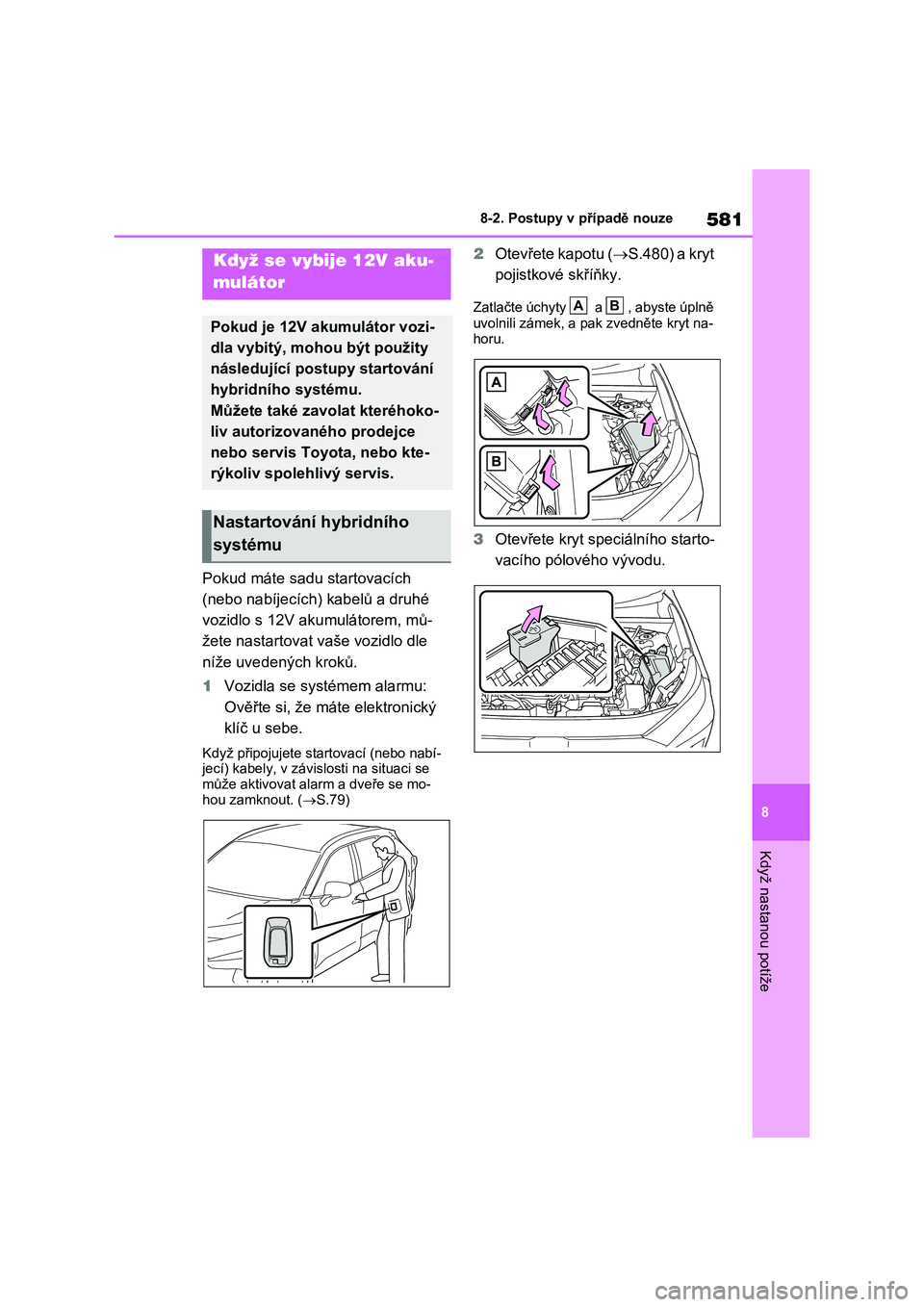

581
8
8-2. Postupy v případě nouze
Když nastanou potíže
Pokud máte sadu startovacích
(nebo nabíjecích) kabelů a druhé
vozidlo s 12V akumulátorem, mů-
žete nastartovat v aše vozidlo dle
níže uvedených kroků.
1 Vozidla se systémem alarmu:
Ověřte si, že máte elektronický
klíč u sebe.
Když připojujete startovací (nebo nabí- jecí) kabely, v závisl osti na situaci se
může aktivovat alarm a dveře se mo-
hou zamknout. ( S.79)
2Otevřete kapotu (S . 4 8 0 ) a k r y t
pojistkové skříňky.
Zatlačte úchyty a , abyste úplně
uvolnili zámek, a pak zvedněte kryt na- horu.
3 Otevřete kryt speciálního starto-
vacího pólového vývodu.
Když se vybije 12V aku-
mulátor
Pokud je 12V akumulátor vozi-
dla vybitý, mohou být použity
následující postupy startování
hybridního systému.
Můžete také zavolat kteréhoko-
liv autorizovaného prodejce
nebo servis Toyota, nebo kte-
rýkoliv spolehlivý servis.
Nastartování hybridního
systému
AB

6089-2. Přizpůsobení
■Zámek dveří (S.239, 578)
■Upozornění na zadní sedadla (S.241)
■Systém Smart Entry & Start a bezdrátové dálkové ovládání (S.238,
259)
FunkceVýchozí
nastavení
Přizpůsobené
nastavení
Odemykání použitím mechanic- kého klíče
Všechny dveře
se odemknou
v 1. kroku
Dveře řidiče se
odemknou v 1. kroku, všechny
dveře v 2. kroku
–−O
Funkce zamknutí dveří s vazbou
na rychlostZapnutoVypnutoO−O
Funkce zamknutí dveří s vazbou
na zařazenou polohuVypnutoZapnutoO−O
Funkce odemknutí dveří s vaz-
bou na zařazenou polohuVypnutoZapnutoO−O
Funkce odemknutí dveří s vaz-
bou na dveře řidičeZapnutoVypnutoO−O
FunkceVýchozí
nastavení
Přizpůsobené
nastavení
Funkce upozornění na zadní se-
dadlaZapnutoVypnuto−O−
FunkceVýchozí
nastavení
Přizpůsobené
nastavení
Uplynulý čas před aktivací funk-
ce automatického zamknutí
dveří, když dveře nebyly po odemknutí otevřeny
30 sekund
60 sekund
−−O120 sekund
Bzučák upozornění na otevřené dveře (Když zamykáte vozidlo)ZapnutoVypnuto−−O
ABC
ABC
ABC

625Abecední rejstřík
C
Celkové počítadlo kilometrů ..189, 201
Spínač "ODO/TRIP" ..........194, 201
Couvací světla
Příkon ........................................600
Výměna žárovek .......................522
Č
Čištění...................................470, 473
Bezpečnostní pásy ....................473
Exteriér ......................................470
Interiér .......................................473
Litá kola .....................................470
Povlak odpuzující vodu .............471
Přední kamera ..........................342
Radarový senzor .......................342
Větrací otvor přívodu vzduchu
DC/DC převodníku ..................510
D
Dálkově ovládaný systém
klimatizace .................................440
Denní počítadla kilometrů ...189, 201
Dětská pojistka ............................243
Dětský zádržný systém .................50
Jízda s dětmi ...............................49
Použití úchytu horního řemenu ...65
Upevnění pomocí bezpečnostního
pásu ..........................................62
Upevnění pomocí spodních úchytů
ISOFIX ......................................64
Zapamatujte si ............................50
Způsob instalace dětského
zádržného systému ...................61
Digitální zpětné zrcátko ..............274
Displej celkového a denního
počítadla kilometrů
Spínač "ODO/TRIP" ..........189, 201
Zobrazené položky ............189, 201
Displej venkovní teploty .....193, 200
Držák karet ...................................451
Držáky lahví..................................450
Držáky nápojů ..............................450
DSC (Ovládání rozjezdu)
Omezení náhlého rozjezdu .......300
Dveře
Boční dveře ...............................239
Dětské pojistky zadních dveří ...243
Skla dveří ..................................285
Systém automatického zamykání
a odemykání dveří ..................244
Vnější zpětná zrcátka ................284
Výstražný bzučák otevřených
dveří ........................................243
Zadní dveře ...............................244
Zámek dveří ..............................239
Dvířka palivové nádrže................340
Otvírač ......................................340
Pokud nelze dvířka palivové nádrže
otevřít ......................................577
Tankování ..................................339

639Abecední rejstřík
Výstražné kontrolky
ABS ...........................................542
Brzdový systém .........................540
Elektrický posilovač řízení .........542
Indikátor činnosti přidržení brzdy..546
Indikátor LTA .............................543
Indikátor parkovací brzdy ..........546
Indikátor poruchy ......................541
Indikátor prokluzu ......................545
Indikátor vypnutí BSM ...............544
Indikátor vypnutí Parkovacího
asistenta Toyota ......................543
Indikátor vypnutí PKSB .............544
Indikátor vypnutí RCTA .............545
Kontrolka bezpečnostního
pásu ................................547, 547
Kontrolka bezpečnostního pásu
řidiče .......................................547
Kontrolka bezpečnostního pásu
spolujezdce vpředu .................547
Kontrolky bezpečnostních pásů
cestujících vzadu ....................547
Motor .........................................541
Nízká hladina paliva ..................547
Nízký tlak motorového oleje ......541
Ovládání rozjezdu .....................545
PKSB ........................................544
Přehřívání hybridního systému ....541
SRS ...........................................541
Systém nabíjení ........................540
Systém přednostního brzdění ...545
Tlak pneumatik ..........................546
Vysoká teplota chladicí kapaliny ..540
Výstražná kontrolka PCS ..........542
Výstražný systém tlaku pneumatik
Funkce ......................................494
Inicializace ................................497
Montáž ventilků a vysílačů
výstražného systému tlaku
pneumatik ...............................496
Registrace ID kódů ...................500
Výstražná kontrolka ..................546
Z
Zabezpečovací systém
Alarm ...........................................78
Senzor náklonu ...........................80
Senzor vniknutí ...........................80
Systém dvojitého zamykání ........77
Systém imobilizéru ......................76
Zadní dveře ..................................244
Bezdrátové dálkové ovládání ....248
Elektricky ovládané zadní dveře ..248
Hands-free elektricky ovládané
zadní dveře .............................250
Zadní mlhové světlo
Spínač .......................................334
Výměna žárovek .......................522
Zadní sedadlo ..............................265
Opěrky hlavy .............................270
Sklopení zadních opěradel .......266
Vyhřívání sedadel .....................444
Zadní směrová světla
Páčka směrových světel ...........322
Příkon ........................................600
Výměna žárovek .......................522
Zámek dveří
Bezdrátové dálkové ovládání ....238
Boční dveře ...............................239
Systém Smart Entry & Start ......259
Zadní dveře ...............................244
Zámek řízení
Odemknutí sloupku volantu ......313
Výstražné hlášení systému zámku
řízení .......................................313
Zámek sloupku volantu...............313
Zapalovací svíčky ........................597
Záznam údajů o vozidle ..................9
Zdroje napájení ............................126
Zimní pneumatiky ........................424
