2023 TOYOTA RAV4 PLUG-IN HYBRID Návod na použití (in Czech)

39
1
1-1. Pro bezpečné používání

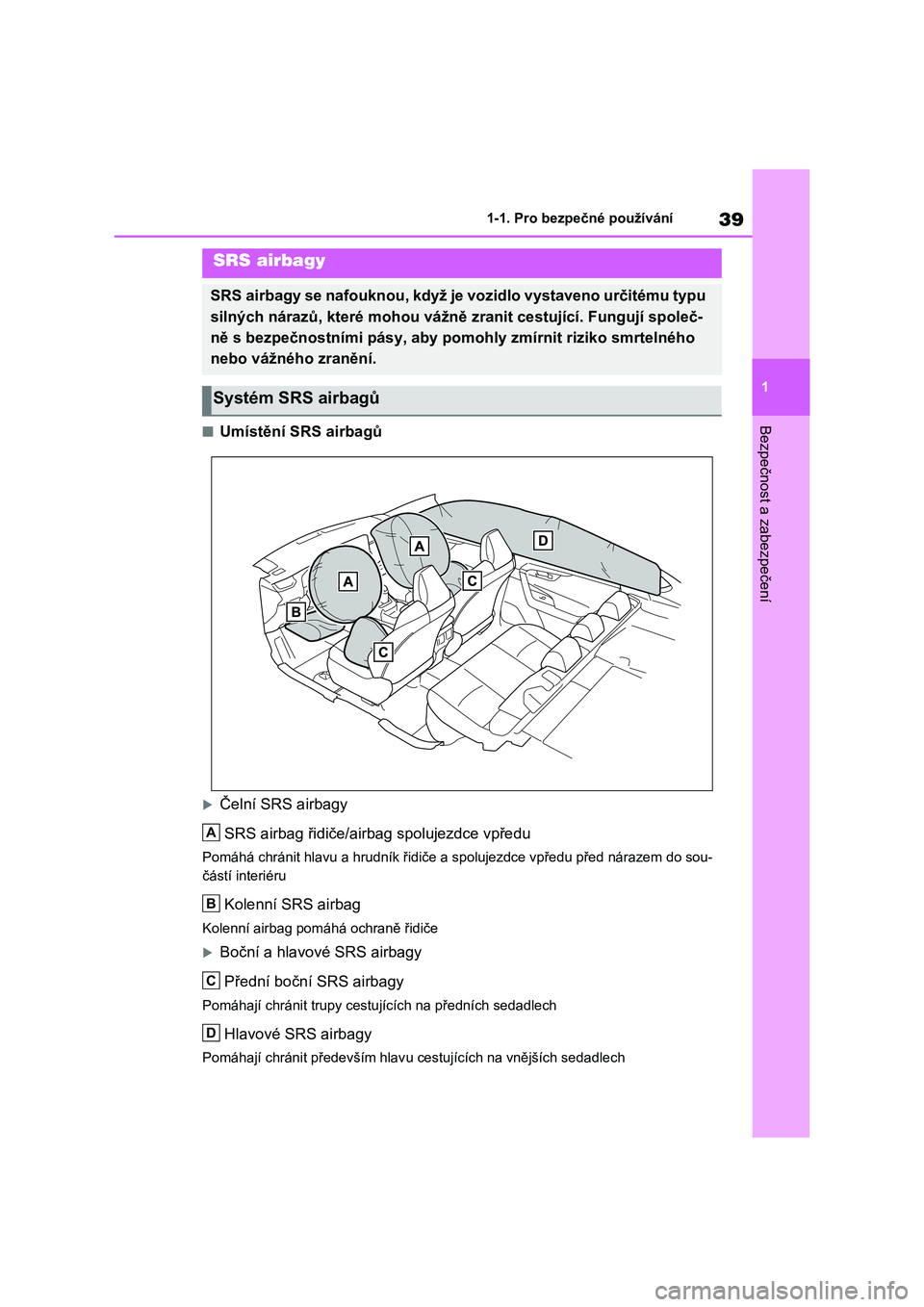

Bezpečnost a zabezpečení■Umístění SRS airbagů
Čelní SRS airbagy
SRS airbag řidiče/airbag spolujezdce vpředu
Pomáhá chránit hlavu a hrudník řidiče a spolujezdce vpředu před nárazem do sou-
částí interiéru
Kolenní SRS airbag
Kolenní airbag pomá há ochraně řidiče
Boční a hlavové SRS airbagy
Přední boční SRS airbagy
Pomáhají chránit trupy cestu jících na předních sedadlech
Hlavové SRS airbagy
Pomáhají chránit především hlavu cestujících na vnějších sedadlech
SRS airbagy
SRS airbagy se nafouknou, když je vozidlo vystaveno určitému typu
silných nárazů, které mohou vážně zranit cestující. Fungují spo leč-
ně s bezpečnostními pásy, aby pomohly zmírnit riziko smrtelného
nebo vážného zranění.
Systém SRS airbagů
A
B
C
D

401-1. Pro bezpečné používání
■Součásti systému SRS airbagů
Senzory čelního nárazu
Spínač manuálního zapnutí/
vypnutí airbagů
Indikátor airbagu
Senzory bočního nárazu
(přední dveře)
Hlavové airbagy
Předepínače bezpečnostních
pásů a omezo vače síly
(přední sedadla)
Senzory bočního nárazu
(přední)
Boční airbagy
Senzory bočního nárazu (zadní)
Předepínače bezpečnostních
pásů a omezovače síly
(vnější zadní sedadla)
Airbag řidiče
Kolenní airbag
Výstražná kontrolka SRS
Jednotka senzorů airbagů
Indikátory PASSENGER AIR
BAG
Hlavní součásti systému SRS airb agů jsou zobrazeny výše. Systém SRS
airbagů je řízen jednotkou senzo rů airbagů. Když se airbagy nafukují, che-
mická reakce v nafukovačích rych le naplní airbagy netoxickým plynem tak,
aby pomohly zadržet pohyb cestujících.
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O

41
1 1-1. Pro bezpečné používání
Bezpečnost a zabezpečení
■Když se nafouknou SRS airbagy
●SRS airbagy mohou způsobit lehké
odřeniny, popáleniny, pohmožděniny
atd. z důvodu extrémně vysoké rych-
losti nafouknutí horkými plyny.
●Ozve se hlasitý hluk a dojde k rozptý-
lení bílého prášku.
●Části modulu airbagu (náboj volantu,
kryt airbagu a nafukovač), stejně jako
předních sedadel, předních a zadních
sloupků a bočního čalounění střechy,
mohou být několik minut horké. Airbag
samotný může být také horký.
●Čelní sklo může prasknout.
●Hybridní systém se vypne a dodávka
paliva do motoru se zastaví. (S.100)
●Všechny dveře se odemknou.
(S.240)
●Vozidla se SCB (Brzdění při sekun-
dární kolizi): Brzdy a brzdová světla
budou ovládány automaticky.
(S.419)
●Automaticky se zapnou vnitřní lam-
pičky. (S.446)
●Automaticky se zapnou varovná
světla. (S.532)
●Vozidla s eCall: Pokud nastane někte-
rá z následujících situací, systém
odešle tísňové volání do řídicího cent-
ra eCall, oznámí jim polohu vozidla
(bez nutnosti stisknout tlačítko "SOS")
a operátor se pokusí mluvit s cestují-
cími, aby zjistil závažnost tísňové situ-
ace a potřebnou pomoc. Pokud nejsou
cestující schopni komunikovat, operá-
tor automaticky pokládá volání za
naléhavé a pomáhá při vyslání potřeb-
ných záchranných služeb. (S.66)
• SRS airbag se nafoukne.
• Aktivuje se předepínač bezpečnost-
ních pásů.
• Vozidlo je vystaveno silné kolizi ze-
zadu.
■Podmínky nafouknutí SRS airbagů
(čelní SRS airbagy)
●Čelní SRS airbagy se nafouknou
v případě nárazu, který překročí mez-
ní úroveň (úroveň síly, která odpovídá
čelnímu nárazu do pevné překážky,
která se nepohybuje ani nedeformuje,
rychlostí přibližně 20-30 km/h).
Tato mezní rychlost však bude znatelně
vyšší v následujících situacích:
• Pokud vozidlo narazí do předmětu,
jako je zaparkované vozidlo nebo do-
pravní značka, který se při nárazu
může pohybovat nebo deformovat.
• Při kolizi, kdy se vozidlo dostane pod
jiné vozidlo, např. kolize, při které pře-
dek vozidla "podjede" pod rám ná-
kladního vozidla.
●V závislosti na typu kolize je možné,
že se budou aktivovat pouze předepí-
nače bezpečnostních pásů.
■Podmínky nafouknutí SRS airbagů
(boční a hlavové SRS airbagy)
●Boční a hlavové SRS airbagy se na-
fouknou v případě nárazu, který pře-
kročí nastavenou mezní úroveň
(úroveň síly, která odpovídá síle nára-
zu vozidla o hmotnosti přibližně
1 500 kg do kabiny vozidla ze směru
kolmého k orientaci vozidla rychlostí
přibližně 20-30 km/h).
●Oba hlavové SRS airbagy se mohou
nafouknout také v případě silné čelní
kolize.

421-1. Pro bezpečné používání
■Podmínky, za kterých se SRS airba-
gy mohou nafouknout, mimo kolizi
Čelní SRS airbagy a hlavové SRS airba- gy se také mohou na fouknout v případě
silného nárazu do spodní části vozidla.
Některé příklady jsou znázorněny na ob- rázku.
●Náraz do obrubníku , okraje chodníku
nebo tvrdého povrchu
●Pád do díry nebo skok přes hlubokou
díru
●Tvrdý dopad nebo pád
■Typy kolizí, při kterých se nemusí SRS airbagy nafouknout (čelní SRS
airbagy)
Čelní SRS airbagy se obecně nenafouk-
nou v případě bočního nebo zadního nárazu, v případě převrácení nebo čel-
ního nárazu při nízké rychlosti. Jakmile
ale kolize jakéhokoliv typu způsobí do- statečné dopředné z pomalení vozidla,
může dojít k nafouknutí čelních SRS air-
bagů.
●Náraz z boku
●Náraz zezadu
●Převrácení vozidla
■Typy kolizí, při kterých se nemusí
SRS airbagy nafouknout (boční a hlavové SRS airbagy)
Boční a hlavové SRS airbagy se nemusí
aktivovat, pokud je vozidlo vystaveno nárazu z boku pod určitými úhly nebo
dojde k nárazu do karoserie vozidla
z boku mimo prostor pro cestující.
●Náraz do karoserie vozidla z boku
mimo prostor pro cestující
●Náraz z boku pod úhlem
Boční SRS airbagy se obecně nena-
fouknou v případě čelního nebo zadního
nárazu, v případě převrácení nebo boč- ního nárazu při nízké rychlosti.
●Náraz zepředu
●Náraz zezadu
●Převrácení vozidla
Hlavové SRS airbagy se obecně nena- fouknou v případě zadního nárazu,
v případě převrácení nebo v případě
bočního či čelního nárazu při nízké rych- losti.
●Náraz zezadu
●Převrácení vozidla

43
1
1-1. Pro bezpečné používání
Bezpečnost a zabezpečení
■Kdy kontaktovat kteréhokoliv auto-
rizovaného prodejce nebo servis Toyota, nebo jiný spolehlivý servis
V následujících případech bude vozidlo
vyžadovat prohlídku a /nebo opravu. Co
nejdříve kontaktujte kteréhokoliv autori- zovaného prodejce neb o servis Toyota,
nebo kterýkoliv sp olehlivý servis.
●Kterýkoliv ze SRS airbagů se nafoukl.
●Přední část vozidla byla poškozena
nebo deformována, nebo byla vysta- vena nehodě, která nebyla tak velká,
aby způsobila nafouknutí čelních SRS
airbagů.
●Část dveří nebo jejich okolní oblast
byla poškozena, deformována nebo
proděravěna, nebo bylo vozidlo vysta- veno nehodě, která nebyla tak velká,
aby způsobila nafouknutí bočních
a hlavových SRS airbagů.
●Kryt volantu, palubní deska v blízkosti
airbagu spolujezdce vpředu nebo
spodní část přístrojového panelu jsou poškrábány, popraskány, nebo jsou ji-
nak poškozeny.
●Povrch sedadel s bočními SRS airba-
gy je poškrábán, popraskán, nebo je jinak poškozen.
●Části předních sloupků, zadních
sloupků nebo boční ho čalounění stře-
chy obsahující SRS hlavové airbagy, jsou poškrábány, popraskány, nebo
jsou jinak poškozeny.

441-1. Pro bezpečné používání
VÝSTRAHA
■Pokyny pro SRS airbagy
Dodržujte následujíc í pokyny týkající
se SRS airbagů. Jejich nedodržení může způsobit smrt
nebo vážná zranění.
●Řidič a všichni cestující ve vozidle musí být řádně připoutáni svými
bezpečnostními pásy.
SRS airbagy jsou doplňkovým zaří-
zením používaným spolu s bezpeč- nostními pásy.
●SRS airbag řidiče se nafukuje znač-nou silou a může způsobit smrtelná
nebo vážná zranění, zvláště tehdy,
pokud je řidič příliš blízko airbagu.
Protože nebezpečná oblast airbagu ři-
diče je prvních 50-75 mm nafukování,
pak pokud zaujmete polohu 250 mm od airbagu řidiče, budete spolehlivě
za hranicí nebezpečí. Tato vzdálenost
je měřena od středu volantu k vaší hrudní kosti. Pokud sedíte ve vzdále-
nosti kratší než 250 mm, můžete
změnit svou jízdní polohu několika způsoby:
• Posuňte sedadlo tak daleko doza- du, abyste stále pohodlně dosáhli
na pedály.
• Mírně sklopte opěr adlo. Ačkoliv se
konstrukce vozidel různí, mnoho ři-
dičů může dosáhnout vzdálenosti 250 mm, i když mají sedadlo posu-
nuto úplně vpředu, pouhým naklo-
pením opěradla dozadu. Pokud vám sklopení opěradla znesnadní
výhled na vozovku, použijte ke zvý-
šení vaší polohy pevný, neklouzavý polštář, nebo zvedněte sedadlo, po-
kud má vozidlo tuto funkci.
• Pokud je volant nastavitelný, na- klopte ho dolů. Tím nasměrujete
airbag proti vašemu hrudníku mimo
hlavu a krk.
Sedadlo by mělo bý t nastaveno dle
výše uvedených doporučení, přičemž
stále musíte dosáhnout na pedály, volant a dobře vidět na ovládací prvky
přístrojového panelu.
●SRS airbag spolujezdce vpředu se
také nafukuje značnou silou a může
způsobit smrtelné nebo vážné zra- nění, zvláště tehdy, pokud je spolu-
jezdec vpředu příliš blízko airbagu.
Sedadlo spolujezdce vpředu by mělo být co nejdále od airbagu, jak
je to možné, s opěradlem nastave-
ným tak, aby spolujezdec vpředu seděl vzpřímeně.
●Nesprávně posazení a/nebo při-poutaní kojenci a děti mohou být
nafukujícím se a irbagem zabiti
nebo vážně zraněni. Kojenci nebo děti, kteří jsou příliš malí na to, aby
mohli použít bezpečnostní pás, by
měli být připoutáni pomocí dětské- ho zádržného syst ému. Toyota dů-
razně doporučuje, aby všichni
kojenci nebo děti byli posazeni na zadním sedadle vozidla a řádně při-
poutáni. Zadní se dadla jsou pro ko-
jence i děti bez pečnější než sedadlo spolujezdce vpředu.
( S.50)
●Neseďte na okraji sedadla nebo se
nenaklánějte nad palubní desku.

45
1
1-1. Pro bezpečné používání
Bezpečnost a zabezpečení
VÝSTRAHA
●Nedovolte dítěti, a by stálo před jed-
notkou čelního SRS airbagu spolu-
jezdce vpředu nebo aby sedělo na kolenou spolujezdce vpředu.
●Nedovolte cestujícím na předním
sedadle držet na kolenou nějaké předměty.
●Nenaklánějte se ke dveřím, k boč-nímu čalounění střechy nebo
k předním, boční m a zadním sloup-
kům.
●Nedovolte nikomu, aby klečel na
sedadle spolujezdce směrem ke dveřím nebo aby dával hlavu nebo
ruce ven z vozidla.
●Neupevňujte nic, ani se nenakláněj- te k oblastem, jako je palubní des-
ka, střed volantu nebo spodní část
přístrojového panelu a dvířka odklá- dací schránky.
Tyto předměty mohou být vymrště-
ny, když se SRS airbagy řidiče, spolujezdce vpředu a kolenní air-
bag nafouknou.
●Neupevňujte nic do oblastí, jako
jsou dveře, čelní sklo, boční okno,
přední nebo zadní sloupek, boční čalounění střechy a přídržné madlo.
(Kromě nálepky s nejvyšší dovole-
nou rychlostí S.558)
●Nezavěšujte ramínka nebo jiné těž-
ké předměty na věšáky oděvů. Všechny tyto předměty mohou být
vymrštěny a mohou způsobit smrt
nebo vážná zranění , když se hlavo- vé SRS airbagy nafouknou.
●Pokud je na místě, kde se nafukuje kolenní SRS airbag , vinylový kryt,
sejměte ho.

461-1. Pro bezpečné používání
VÝSTRAHA
●Nepoužívejte příslušenství sedadel,
které zakrývá části, kde se nafukují
boční SRS airbagy, protože to může překážet nafu kování bočních
SRS airbagů. Takové příslušenství
může bránit správné aktivaci boč- ních SRS airbagů, vyřadit systém
nebo způsobit nah odilé nafouknutí
bočních airbagů, což může způso-
bit smrtelné nebo vážné zranění.
●Nebouchejte nebo netlačte znač-
nou silou do oblastí v okolí součástí SRS airbagů nebo předních dveří.
To by mohlo způsobit poruchu SRS
airbagů.
●Nedotýkejte se žádných součástí
ihned po nafouknutí SRS airbagů, protože mohou být horké.
●Pokud se vám špatně dýchá po na-fouknutí SRS airbagů, otevřete dve-
ře nebo okno, abyste dovnitř pustili
čerstvý vzduch, n ebo opusťte vozi- dlo, pokud je to bezpečné. Oplách-
něte ze sebe všechny zbytkové
látky co nejdříve, abyste zabránili podráždění kůže.
●Pokud jsou oblasti, kde jsou ulože- ny SRS airbagy, jako jsou kryt
volantu a čalounění předních,
středních a zadních sloupků, po- škozeny nebo popraskány, nechte
je vyměnit kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehli-
vým servisem.
■Úpravy a likvidace součástí sys- tému SRS airbagů
Nelikvidujte vozidlo nebo neprováděj-
te žádnou z následujících úprav bez konzultace s kterýmkoliv autorizova-
ným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehli- vým servisem. SRS airbagy mohou
selhat nebo se nafouknout nešťast-
nou náhodou, což může způsobit smrtelné nebo vážné zranění.
●Instalace, vyjmutí, rozebírání
a oprava SRS airbagů
●Opravy, úpravy, vyjímání nebo vý-
měna volantu, přístrojového pane- lu, palubní desky, sedadel nebo
jejich čalounění, předních, bočních
a zadních sloupk ů, bočního čalou- nění střechy, p anelů předních dve-
ří, obložení předních dveří nebo
reproduktorů v předních dveřích
●Úpravy na panelu předních dveří
(například udělat do něj otvor)
●Opravy nebo úpravy předních blat-
níků, předního nár azníku nebo boč- ního prostoru pro cestující
●Instalace chráničů mřížky (ochran-né rámy atd.), s něhových radlic
nebo navijáků
●Úpravy systému o dpružení vozidla
●Instalace elektronických zařízení, jako jsou mobilní dvoucestné rádi-
ové systémy (RF vysílač) a přehrá-
vače CD
